Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

  • Физическое состояние хорошее.
  • Сечение проводников не меньше необходимого.
  • На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

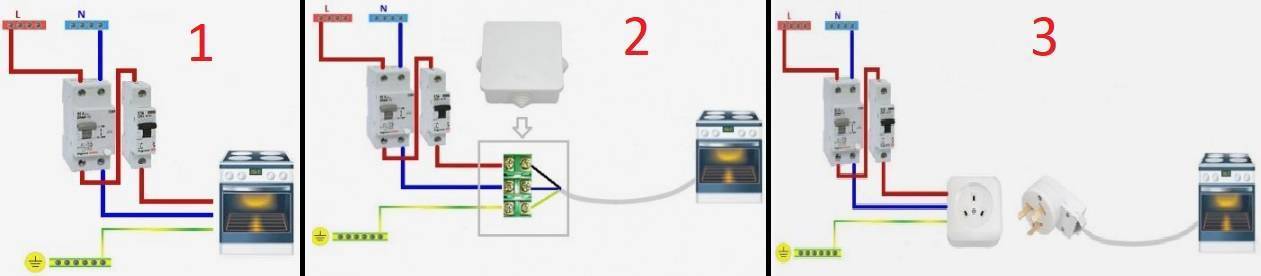

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

Такого плана картинка будет в вашей инструкции с точными монтажными размерами

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок

Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели  и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Этапы подключения электроплиты

В первую очередь, прочтите инструкцию. Это необходимо для того, чтобы Вы могли точно определиться с местом и способом установки Вашей новой плиты. После извлечения плиты из упаковки её нужно внимательно осмотреть для обнаружения видимых повреждений, и проверки полноты комплектности электроплиты.

Теперь Вы должны проверить электрический щиток Вашей квартиры. Для того чтоб подключить электрическую плиту вводной кабель в Вашу квартиру должен быть медным с сечением 6 мм² (не меньше), а вводной автомат должен быть силой 40 – 50 А, не помешала бы установка защитного устройства, рассчитанного на ток 40-50 А (ток утечки 30 mA).

К электрической плите должен проводиться отдельный провод, к нему категорически нельзя подключать какие-либо другие устройства. Данный провод должен быть не менее 4 мм² в сечении. Кабель должен быть трёхжильный, по одной жиле на ноль, землю и фазу. Землю и Ноль на щитке подключаете на разные колодочки – ноль на шинку, изолированную от корпуса, соединённую с нулевым выходом УЗО (защитного устройства) проводом, а земля к корпусу. Фазу необходимо подключить на автомат (номинал автомата 32 – 40 А).

Где установить розетку?

Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.

Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.

Не рекомендуемое место установки розетки (сзади духовки)

Рекомендуемое место монтажа розетки (имеется свободный доступ к отключению духовки)

Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.

Если прорвет водопроводный шланг, появляется серьезная опасность получить удар током через лужу воды. Нельзя размещать розетки поблизости от раковины, точек слива, водопроводных труб (не менее 40 см). От газовых труб расстояние должно быть не менее 50 см. Слишком высоко размещать розетки также нецелесообразно — неудобно отключать приборы, особенно, при необходимости быстро обесточить отказавшее устройство.

Популярные статьи  Как лучше поставить и подключить в комнате дополнительную розетку?

Если позаботиться о правильном размещении розеток еще на стадии постройки, можно распределить кабели и точки питания оптимальным образом. Однако, на практике это бывает редко — задачей считается постройка дома и скорейшее заселение, а остальные вопросы решатся в рабочем порядке. Это вызывает необходимость периодически штробить стены, прокладывать новые кабели и менять состав электрощитка.

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?
Схема размещения розеток на кухне

Когда понадобится подключить дополнительный прибор, найдется и место в нише, и возможность подключить устройство нужным проводом. Сами розетки удобнее всего устанавливать в зоне фартука — между нижним и верхним ярусом кухонного гарнитура. Здесь удобно подключать и отключать приборы, доступ к точкам питания быстрый и беспрепятственный.

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

  • Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены. Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?

Установить розетку под духовой шкаф можно на уровне плинтуса

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?

Вариант установки розетки для подключения зависимого

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?

Оптимальный вариант — в шкафчике рядом

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях.
Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса. В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные

Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль.

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?

Особенности работы однополюсного и двухполюсного АВ

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?
Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания.

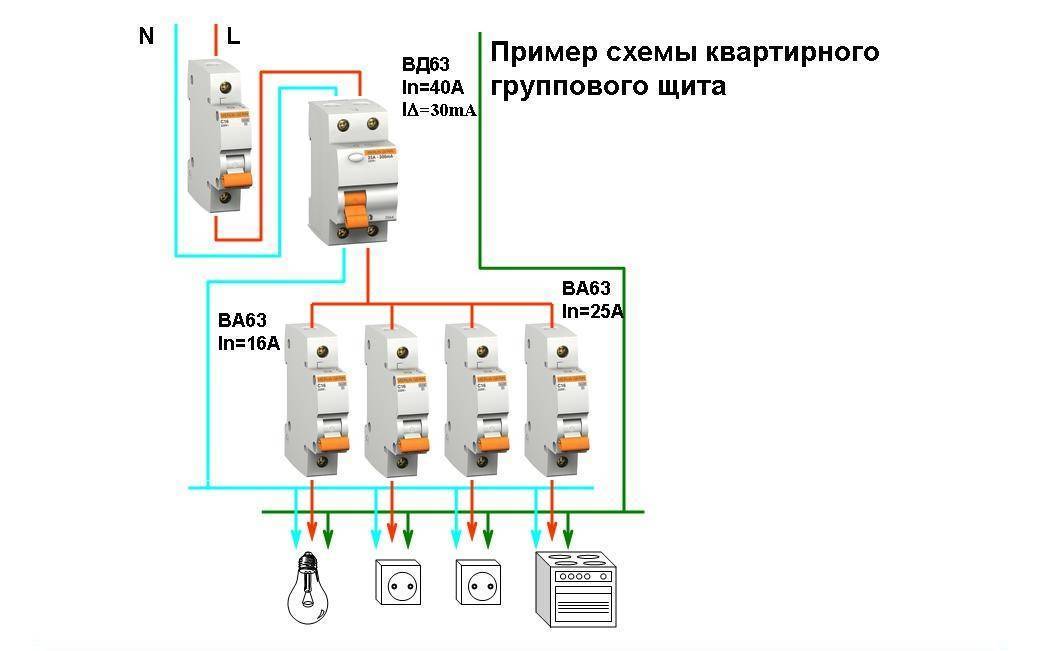

Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя.
Подключение дифференциального автомата

Какой автомат ставить на другие потребители

на электродуховку

Основные показатели совпадают с указанными выше для варочных панелей, но из-за сравнительно меньшей мощности духовых шкафов допускается их питание через трехжильный кабель с сечением в 4 мм и автомат с номиналом 16 А или использование кабелей NYM. Предпочтение отдается двухполюсным автоматам класса «В», из-за большой вероятности пробоя – подключаемых через УЗО или являющихся дифференцированными. При этом номинальный ток УЗО всегда должен быть выше на шаг номинала защитного автомата.

на стиральную машину

При среднем диапазоне мощности современных стиральных машин в пределах 2-3,5 Вт для защиты их линий питания достаточного двухполюсного автомата с номинальным током отключения в 16 А (25А для вводимых в схему УЗО). Оптимальный ток утечки зависит от состояния проводки, для старых, но надежных сетей он составляет 30 mA, так как установке УЗО или ДА с меньшим его значением (а именно – рекомендуемыми для влажных помещений 10 mA) наблюдается много ложных срабатываний. При защите новых цепей ставятся дифавтмоаты на 10 mA. Дополнительные розетки в группу не подключаются.

на кондиционер

При расчете номинала защитного автомата и выборе сечения провода для этих приборов важно использовать правильное значение мощности (потребления, а не охлаждения) и учитывать значение максимального пускового тока. Как правило для питания стандартных бытовых кондиционеров с мощностью потребления до 2 кВт достаточно провода с сечением в 1,5 м2 и номинала в 16 А, для «восемнадцатых» и выше моделей это значение составляет 2,5 мм2 и 25 А, соответственно

В дифзащите кондиционеров нет необходимости, из-за высоких пусковых нагрузок линия защищается автоматом с классом не ниже «С».

на холодильник

Из-за сравнительно малой мощности потребления и низких рисках образования токов утечки современные холодильники запитываются через линии питания с обычным автоматом на 10 или 16А. Некоторые владельцы в линию вводят дополнительные розетки, что в целом не рекомендуется, но допустимо при контроле суммарной мощности подключаемых устройств. Розетка для холодильника обязательно заземляется.

на электрокотел

При подключении мощных водогрейных приборов (отопительные котлы, проточные нагреватели, бойлеры разного типа) номинал автомата и сечение провода подбираются по паспорту или из таблиц, с обязательными учетом фазности и состояния сети. В современных однофазных сетях защиту линии и потребителя обеспечивает двухполюсной дифавтомат (30 mA) или УЗО с номиналом на ступень выше обычного автомата.

на насос системы отопления

В идеале эти устройства запитываются от источника бесперебойного питания и стабилизатора напряжения, при отсутствии такой возможности в схему вводят любой подходящий по току и типу проводов автомат, как правило – с небольшим номиналом.

Популярные статьи  Ручная и автоматическая электродуговая сварка

на освещение

Для запитки стандартных бытовых систем освещения или сигнализации достаточно проводов с сечением в 1,5 мм2 и номинала автомата в 10 А с выдерживаемым предельным током в 16А. Рекомендуемая максимальная мощность нагрузки при этом составляет 4,1 кВт, в подключении через УЗО или ДА нет необходимости.

на розетки

на розетки в кухонной зоне

Основной акцент делается на группировке розеток и планировании их размещения, запитывать мощные приборы типа чайника, микроволновки, кухонного комбайна или электровафельницы от одной линии одновременно не рекомендуется. Как уже отмечалось выше, для варочных панелей, холодильника, посудомоечных машин, духовых шкафов, измельчителей мойки и в идеале – для холодильника прокладываются собственные провода. Оставшиеся розетки разбиваются на отдельные группы (освещение рабочей зоны, вытяжка, микроволновка, блоки из 3 розеток для подключения бытовых электроприборов) и защищаются автоматом на 16А. Потребность в дифзащите возникает лишь при установке на кухне стационарных водогрейных приборов, в обычных рабочих группах на кухне достаточно установки розеток с влагозащищенным корпусом.

Теперь вы знаете, какой автомат ставить на варочную панель.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

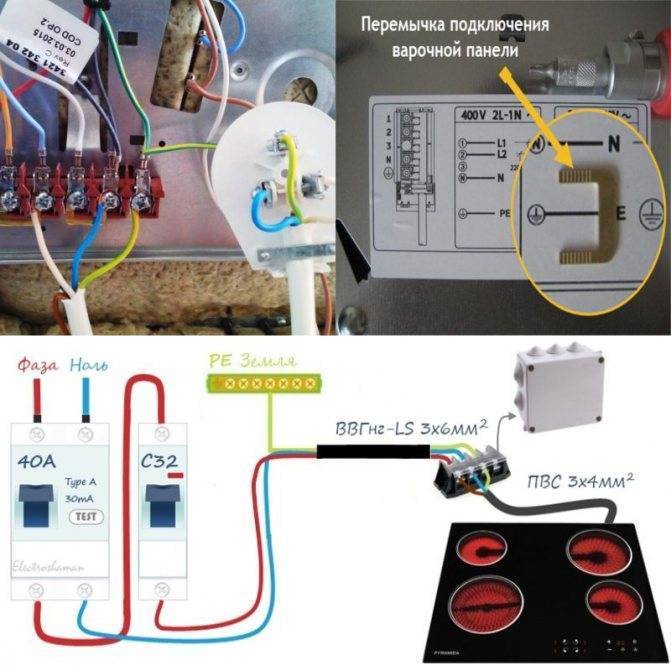

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

От чего зависит выбор автомата для электроприборов

Есть несколько характеристик, которые учитывают при выборе автомата.

Количество полюсов автомата

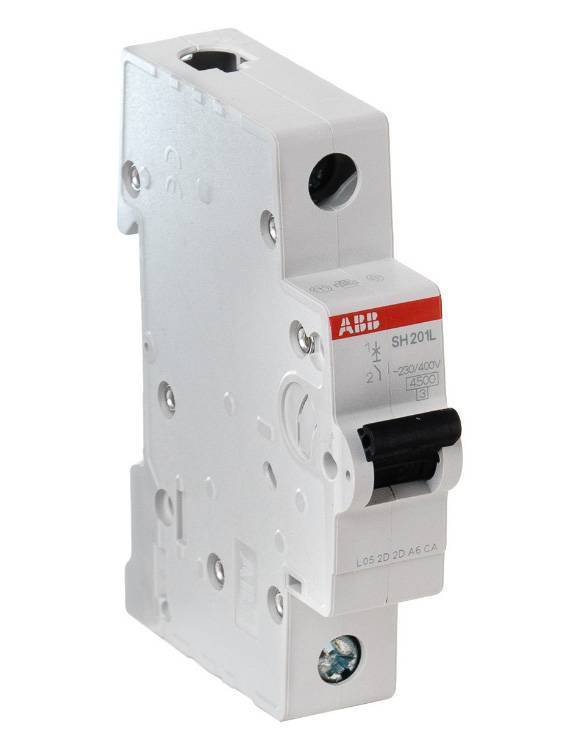

Для однофазной сети 220 В есть одно- и двухполюсные автоматы. К первому виду подключают один фазный проводник, ко второму – фазу и ноль.

Однополюсные автоматы ставят на:

  • розеточные группы в помещениях с обычными условиями эксплуатации;
  • цепи внутреннего освещения в 220 Вольт.

Для трехфазных сетей в 380 В различают 3-х и 4-х полюсные автоматические выключатели, которые ставят на линии с подведенными 3-мя фазами.

К примеру, для:

  • духового шкафа;
  • некоторых моделей варочных панелей;
  • электроплит.

Для другой техники хватает 2-х полюсных устройств, которые обязательно должны иметь нейтраль и фазу.

Устанавливают такой защитный автомат, который срабатывает в результате превышения значений тока больше, чем может выдержать проводка. Номинал устройства должен быть меньше, чем максимальный ток, который способен вынести электрический кабель.

Популярные статьи  Какие бывают электрические изоляторы и для чего они предназначены?

Можно ли чтобы на один автомат 32А подключалась духовка и другая техника?При выборе автомата нужно учитывать количество полюсов, номинальный ток, класс срабатывания и отключающая способность

Номинальный ток

Он подбирается с учетом материала и сечения кабеля, а также общей мощности всех приборов, которые запитываются через цепь. Лучше, если ток номинала смещен в сторону токов потребления до ближнего большого стандарта. Опасно как его завышение, так и занижение. В первом случае при перегреве проводки устройство не выполнит свои обязанности, во втором – начнет чересчур часто срабатывать.

Класс срабатывания

Это характеристика, которая отражает величину возможного короткого скачка линейного тока при работающем автомате. Автоматы «С» выдерживают колебания 5-10 значений от номинала. В быту они наиболее распространены, относятся к универсальным. Устройства класса «В» размыкают линии тогда, когда отношение тока цепи к номиналу не больше 3-5 значений. Их устанавливают при подключении приборов с наименьшими пусковыми нагрузками. Автоматы «D» класса устанавливают в качестве вводных либо при подключении приборов с большими пусковыми токами.

Отключающая способность (кА)

Показатель, который характеризует предел работоспособности и выдержки автомата при коротком замыкании.

В квартирах устанавливают приборы с отключающей способностью 6 кА, на дачах – 4.5 кА, в домах, близко расположенных к подстанции – на 10 кА.

Если данное требование будет проигнорировано, может произойти пожар. Особенно это касается домов, провода в которых еще старые алюминиевые.

Правильное расположение вытяжки

Существует несколько вариантов того, как осущствить подключение вытяжки на кухне к электричеству. Есть способы, которые отличаются наибольшей функциональностью:

  • Настенные, наиболее распространенные. Устанавливаются непосредственно над плитой.
  • Встраиваемые внутрь кухонного гарнитура
  • Подвесные, подвешиваемые между плитой и кухонным шкафом.
  • Угловые, монтируемые в угол стены.
  • Островные — редкий для домашней кухни вариант, при котором плита и духовка стоят посреди помещения.

После приобретения нужной вытяжки, нужно правильно ее установить и подключить к сети.

Монтаж следует проводить тогда, когда вся остальная техника и кухонный гарнитур уже установлены на свои места. Особенно это необходимо при встраиваемом виде прибора.

При установке вытяжки домовая система вентиляции нарушается, в связи с чем рекомендуется приобретать дополнительный короб с клапаном. Принцип его работы заключается в том, что при выключенной вытяжке он закрыт крышкой, а воздух выходит в вентиляцию самостоятельно. При включении клапан под напором воздуха перекрывает отверстие естественной вентиляции, что исключает явление обратной тяги.

Вне зависимости от того, какой вид расположения у вытяжки, она устанавливается не ниже 60ти см от поверхности плиты, а окончательная высота не должна создавать неудобства для пользователей.

Монтаж вытяжной системы может выполняться с помощью дюбелей. Если креплению на дюбеля мешают газовые трубы или другие коммуникации, можно выполнять монтаж на саморезы-шпильки. Их конструкция состоит из резьбовой части, которая вкручивается в стену, а с другого конца находится резьба под гайку, что позволяет устанавливать вытяжку на удобном от стены расстоянии.

Затем на горловине зонта вытяжки с помощью хомута фиксируется гофра, после чего производится подключение в розетку. Если вся конструкция работает правильно, то гофру можно подсоединять к вентиляции. Места соединения желательно качественно укрепить герметиками, это улучшит отвод воздуха. Следует помнить: чем меньше изгибов на гофре и общая ее длина, тем лучше будет тяга.

Фильтры нужно периодически промывать, а подшипники вентилятора смазывать. Прочищать гофру следует не менее 2 раз в год во избежание загрязнений, которые приведут к нарушениям вытяжной системы. При желании можно сделать отдельную вентиляционную шахту под вытяжку. Часто для этого делают отверстие в наружной стене, и система отводит воздух из помещения на улицу.

Так как вытяжка является оборудованием с относительно малой мощностью, для ее подключения не применяются такие требования, как к розетке для варочной панели и духового шкафа. Вариантов того, как подключить вытяжку на кухне к электричеству есть несколько, и можно выбрать между отдельной розеткой или подключением в общую линию. При размещении отдельной розетки располагать ее лучше там, где кабель и розетка не будут загрязняться.

Перед обустройством кухни очень желательно составить схему расположения всех бытовых приборов, кухонного гарнитура, водопровода и мебели.

План позволит точно определить расположение розеток на кухне для встраиваемой техники. Для того чтобы встроить приборы правильно требуются отдельные силовые линии для каждого устройства. Это позволит избежать проблем перенагрузки в сети, которые могут привести к печальным последствиям — преждевременному выходу из строя электроприборов, полному отказу их работы или даже возгоранию проводки в квартире.

Установка бытовой техники на кухне — процесс, который лучше доверить профессионалам, поскольку любые оплошности и неправильный расчёт электропроводки могут доставить много проблем для проживающих в квартире людей.

Originally posted 2018-08-29 06:35:28.

Какой автомат ставить на варочную панель

Согласно СП31-110-2003 для питания этого кухонного оборудования выделяют отдельную линию. Обязательно предусматривают защиту от токов утечки. Ниже указано, какие автоматы на варочную панель рекомендуется установить.

Таблица рекомендуемых параметров

Мощность варочной панели Тип провода Номинал автомата
до 3.5 кВт ВВГнГ 3*2.5 16А
до 5.5 кВт ВВГнГ 3*4 25А
до 7.2 кВт ВВГнГ 3*6 32А
до 8.2 кВт ВВГнГ 3*10 40А

При установке модели большой мощности, к примеру 6600 Ватт, сразу советуют использовать 3-жильный провод сечением от 6 мм2 и автомат в 32 А. Если невозможно проложить провод нужного сечения, придется не допускать полную нагрузку на панель и контролировать включение конфорок.
