Какую розетку и вилку поставить для подключения индукционной поверхности?

Требования к электропроводке

Нагрузка на сеть в доме изменится при подсоединении плиты, поэтому делают перерасчет и продумывают защиту

Уделяют внимание вводному автомату, т. к

если он имеет недостаточный номинал, провода начнут плавиться со временем.

Основные требования:

  • используют для проводки многожильный кабель из меди, количество жил (3 или 5) зависит от однофазного или трехфазного варианта;
  • сечение жил должно быть не меньше 6 мм², можно его уменьшить при перерасчете на конкретную модель;
  • ветка от распределительного щитка идет цельной без смоток, розеток на пути, независимо от расстояния;
  • на кабель надевают стальные детали-оболочки, чтобы в шнуре жилы не расходились в стороны, наконечники ставят на медный скрученный проводник и опрессовывают (обжимают).

Какую розетку и вилку поставить для подключения индукционной поверхности?Используют открытую и закрытую проводку. Первый тип визуально смотрится некрасиво, но является разумным решением в некоторых случаях:

  • если проводят отдельную ветку в доме с деревянными стенами;
  • в случае прокладки кабеля в отремонтированном жилье, если нет возможности штробить стены.

Закрытую проводку замуровывают в стены, иногда предварительно устанавливают предохранительные желоба.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

  • Москва и Киев – 420 руб.
  • Самара – 405 руб.
  • Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Особенности устройства розетки для мощной электроплиты

Причина популярности индуктивных плит вполне понятна: они столь же комфортны, как простые электрические, но при этом более экономичны. Практичность такого устройства вряд ли может ставиться под сомнение. Однако подключение индукционной варочной панели имеет свои тонкости и нюансы. Обычно производители указывают, что оно должно производиться только специалистами-электриками.

Проблема в том, что стоимость услуг специалиста довольно высока, и закономерно появляется желание подключить индукционную панель своими руками. Для этого придется основательно изучить тему и особенно ключевые технические требования. Они касаются:

  • точек подсоединения;
  • типа и сечения используемых кабелей;
  • их общей длины.

ЧИТАТЬ ДАЛЕЕ: Подключение варочной панели схемы и комплектующиеРозетку для подключения мощных электроплит достаточно легко отличить по внешнему виду. На корпусе не должно быть лепесткового контакта заземления, как на хваленой евро розетке.

Количество штырьков должно соответствовать типу электросети – для однофазной сети на вилке и розетке будет по четыре контакта а, для трехфазной – пять. Заземление электроплиты выполняется отдельно.

При работе электроплиты потребляемый ток может достигать 10-30 А, поэтому розетка должна быть не просто на определенное количество контактов, этого мало. Желательно, чтобы вилки одинаково плотно прилегали к клеммным парам розетки.

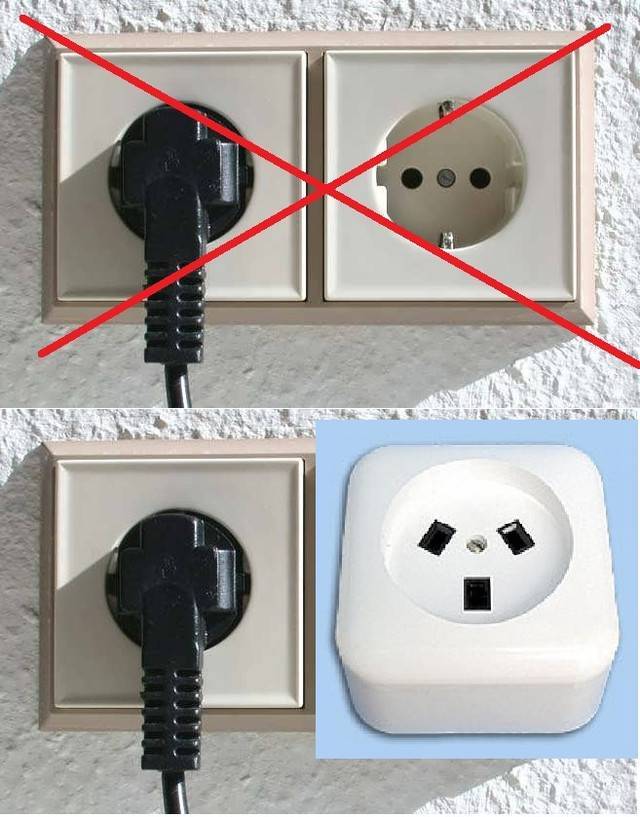

Обычную розетку для пылесоса, кондиционера или даже небольшой электроплиты или утюга опытные мастера подбирают из нескольких вариантов по следующим признакам:

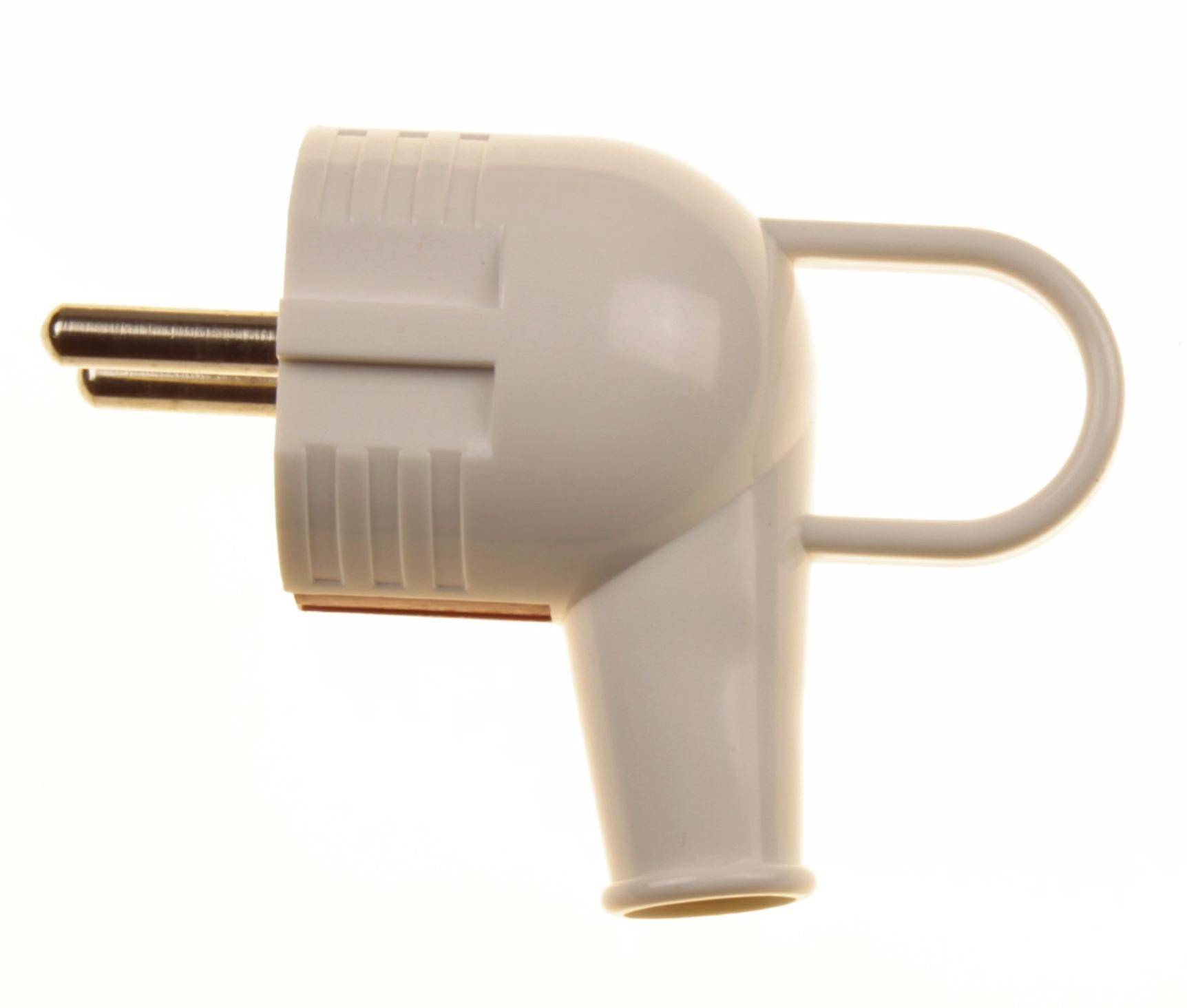

  • Вилка заходит в клеммные гнезда розетки с небольшим усилием;
  • После того как вилку вставили в розетку, в разъеме не должно быть даже малейшего люфта;
  • Штырьки вилки установлены в корпусе на специальных термостойких втулках.

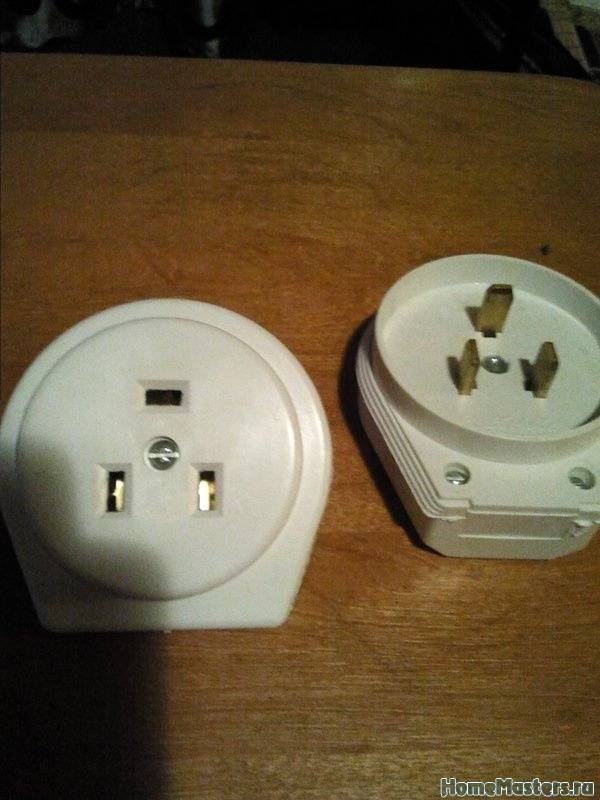

Многие из старых специалистов – электриков рекомендуют устанавливать для электроплит наилучший, по их мнению, вариант розетки и вилки в карболитом корпусе, фото. Как правило, это очень надежные и выносливые устройства, но стоит помнить, что карболовые корпуса имеют ряд недостатков:

  • Карболит при нагреве выделяет неприятный запах, каждый раз, когда электроплита проработает более 40-60 мин., в кухне будет чувствоваться отчетливый химический аромат;
  • Корпус из черного пластика очень чувствителен к ударам, легко трескается и ломается, особенно, если крепежные болты перетянуты. Приходится прятать корпус в декоративный отсек под электроплитой.

Срок службы такой розетки при правильной установке и подключении плиты кабелем с медными жилами на 4 мм2 составляет не менее 20 лет, чего не скажешь о дешевых китайских, турецких или отечественных моделях.

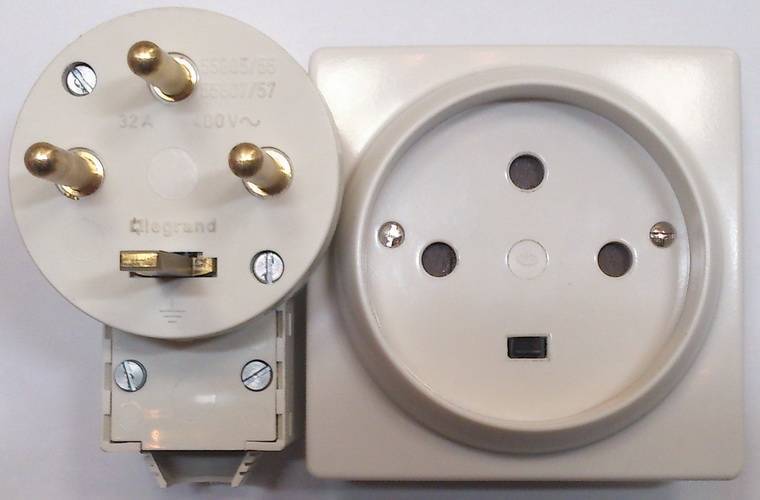

Более современными и достаточно практичными считаются сдвоенные модели из ударопрочного термостойкого пластика ПКБ-ППУ.

В качестве примера неплохого по качеству и относительно недорогого устройства приведем модель RA32-211R-B линейки Prima производства Schneider Electric. Конструкция розетки выполнена в виде двойного блока белого цвета. В розетке имеется высокоамперный разъем на 32А для подключения очень больших нагрузок, при необходимости, кроме электроплиты, можно подключить кондиционер, и даже сварочный аппарат или фуговальный станок на период выполнения ремонта в доме. Вторая точка подключения – обычный разъем под евро вилку, максимум 16А, для электроплиты мало, но можно включать комбайн.

Первоначально необходимо выбрать место для установки блока, обычно провод от электроплитки до розетки рекомендуют делать по возможности коротким, но не в ущерб комфортности включения вилки. Для монтажа лучше всего подойдет кирпичная или бетонная стена, если таковой нет поблизости, то блок для электроплиты можно установить и на обычной деревянной поверхности, но с прокладкой из паронита или асбеста. Разумеется, к месту установки необходимо заблаговременно провести отдельный силовой кабель от распределительного щита.

Следующий этап – установка контактных блоков. В розетке их два – первым устанавливается высокоамперный блок для электроплиты. Для этого раскручиваем корпус, достаем блок и прикручиваем его на стальную пластину. Аналогично ставим блок на 16А.

Далее выключаем автомат на распределительном щите и переходим к сборке розеточного блока электроплиты.

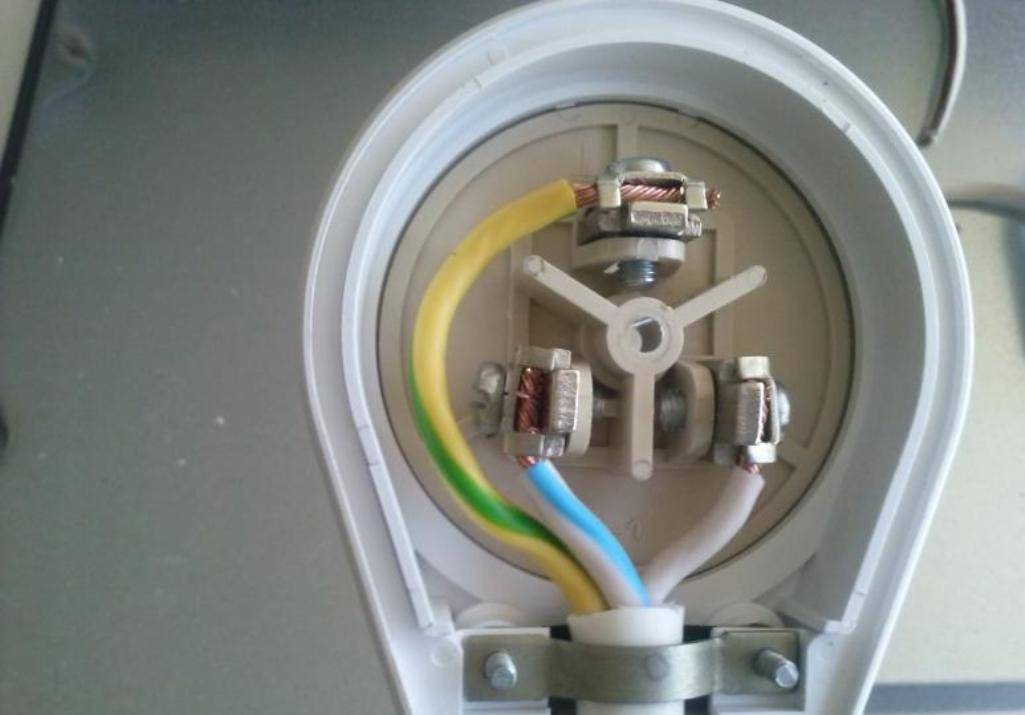

Далее необходимо завести на клеммы силовой кабель. Зачищаем каждый провод от изоляции на стандартные 11 мм и вставляем в боковые приемники клемм. Сразу же в клеммники проводки заводим два отрезка медного провода в термостойкой изоляции, которые подключаем на входные разъемы второго блока евро розетки. Остается затянуть винты, и блок для электроплиты подключен. Никаких спаек или скруток при сборке контактной группы под электроплиту делать нельзя.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

Популярные статьи  Можно ли подключить плафон при выключенном выключателе света?

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

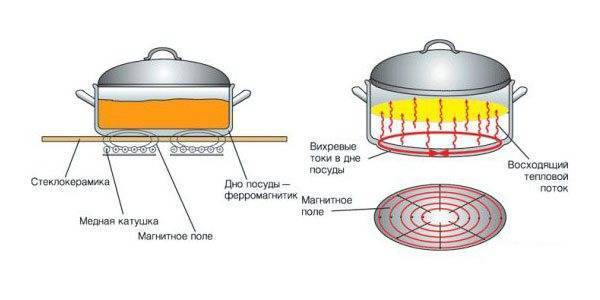

Принцип действия индукционных панелей

Индукционная поверхность являет собой обычную керамическую панель с размещенными внутри индукционными катушками. В каждой из этих катушек при включении возникает электромагнитное поле, которое вызывает движение молекул в дне посуды, установленной на панели. При этом большая скорость молекул генерирует тепло, которое и используется для приготовления пищи. Если снять посуду с варочной панели, то движение молекул в ее дне прекращается.

Какую розетку и вилку поставить для подключения индукционной поверхности?
Индукционная поверхность любого производителя (AEG, Hansa, Gorenje и др.) должна быть подключена к отдельной линии домашней электропроводки, которую необходимо вести непосредственно от распределительного щита и специально ставить автомат. Заканчиваться эта линия должна розеткой с заземляющим контактом, рассчитанной на силу тока от 32 до 40 А. Расстояние от пола до розетки должно быть меньше 0,9 м.

Перед установкой индукционной панели и подключением ее к сети электропитания необходимо определить:

  • место ее размещения:
  • схему подключения;
  • комплект поставки.

Основные правила установки и выбора розеток

В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.

Какую розетку и вилку поставить для подключения индукционной поверхности?

Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:

  1. Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
  2. Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.
  1. Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
  2. Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.

Какую розетку и вилку поставить для подключения индукционной поверхности?

  • Как расположить розетки на кухне: пошаговая инструкция
  • Электропроводка на кухне своими руками

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

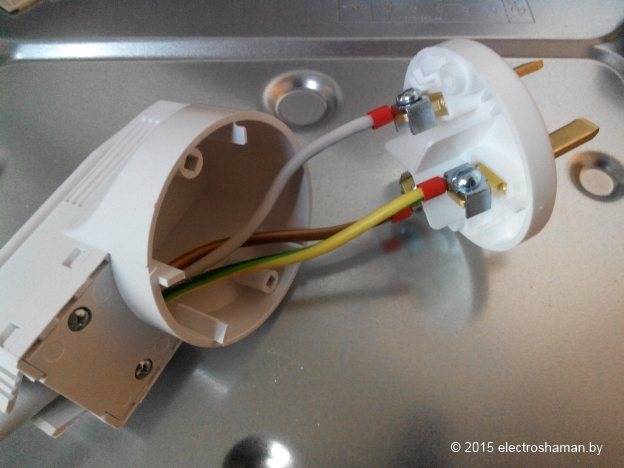

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Какую розетку и вилку поставить для подключения индукционной поверхности?Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Популярные статьи  Как сделать проходной выключатель своими руками?

Какую розетку и вилку поставить для подключения индукционной поверхности?Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Какую розетку и вилку поставить для подключения индукционной поверхности?Watch this video on YouTube

электрические варочные панели

Как подключить индукционную варочную панель

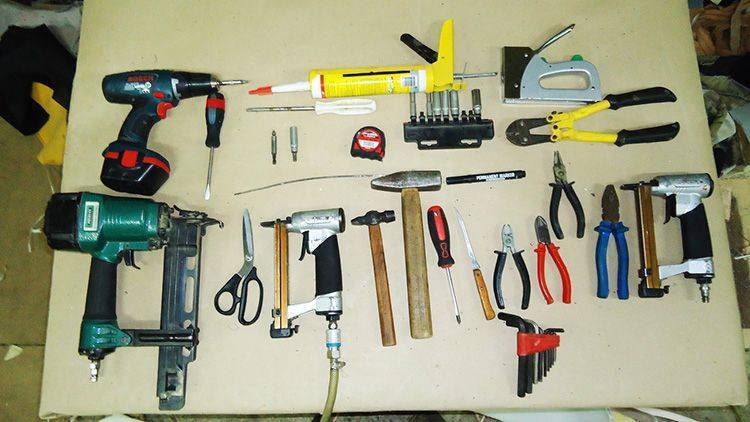

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

  1. Рулетка, линейка, угольник.
  2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
  3. Электролобзик.
  4. Монтажный шприц с силиконом.
  5. Кабель.
  6. Вилка.
  7. Плоскогубцы, бокорезы.
  8. Набор отвёрток и гаечных ключей.
  9. Нож.

Какую розетку и вилку поставить для подключения индукционной поверхности?Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Какую розетку и вилку поставить для подключения индукционной поверхности?Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

Какую розетку и вилку поставить для подключения индукционной поверхности?После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация Описание действия
Какую розетку и вилку поставить для подключения индукционной поверхности? Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
Какую розетку и вилку поставить для подключения индукционной поверхности? Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
Какую розетку и вилку поставить для подключения индукционной поверхности? Устанавливаем подрозетник и зачищаем концы проводов.
Какую розетку и вилку поставить для подключения индукционной поверхности? Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
Какую розетку и вилку поставить для подключения индукционной поверхности? Устанавливаем розетку в подрозетник.
Какую розетку и вилку поставить для подключения индукционной поверхности? Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
Какую розетку и вилку поставить для подключения индукционной поверхности? Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
Какую розетку и вилку поставить для подключения индукционной поверхности? При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
Какую розетку и вилку поставить для подключения индукционной поверхности? Закрываем клеммную коробку на варочной поверхности.
Какую розетку и вилку поставить для подключения индукционной поверхности? Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Какую розетку и вилку поставить для подключения индукционной поверхности?Встроенная газовая панельгазовые варочные панели

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

  • Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
  • Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

  • Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
  • Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

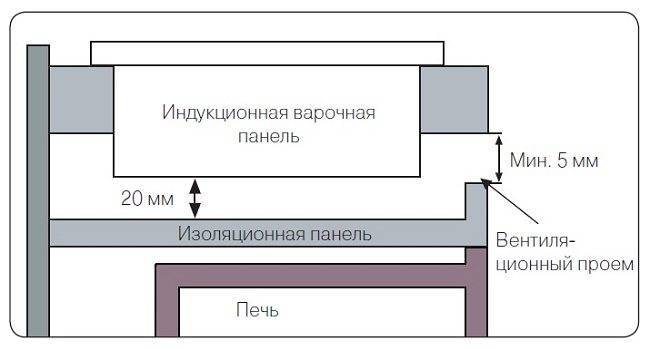

Требования к месту монтажа варочной панели

Прежде чем приобрести индукционную панель, потенциальный покупатель должен определить место, где она будет размещена. Недалеко от выбранной зоны необходимо установить розетку, для чего придется проложить отдельную линию и подключить ее к устройству защитного заземления (УЗО). Также при выборе места необходимо учесть следующие требования.

  1. Панель должна размещаться на ровной поверхности без каких-либо перекосов. Наиболее популярное место установки — над духовкой, но с соблюдением рекомендаций производителя.

Какую розетку и вилку поставить для подключения индукционной поверхности?

  1. Вокруг панели должно быть достаточно места для вентиляции, поскольку перегрев прибора может привести к выходу его из строя. При этом индукционную поверхность располагают на расстоянии не менее 75 см от вытяжки. Также нужно обеспечить зазор в несколько сантиметров между задней стенкой плиты и вертикальными поверхностями (стена и пр.).
  2. Не следует размещать варочную панель непосредственно над посудомоечной машиной.

Распространенные ошибки

Самыми распространёнными ошибками при подключении варочной панели и духового шкафа являются:

  • Неправильный подбор сечения кабеля. Как уже было сказано выше, сечение электрического кабеля выбирается исходя из совокупной максимальной мощности подключаемых устройств.
  • Бывает, что при подключении к однофазной сети не работают некоторые конфорки на приборе. Это может быть связано с отсутствием перемычек между фазами при подключении сетевого шнура.
  • Неправильный выбор расположения розетки также встречается очень часто: после установки невозможно добраться до вилки и отключить устройство от сети.

Вот мы и разобрались во всех нюансах подключения варочной панели и духового шкафа. Помните, что от того, насколько правильно подсоединена электротехника, зависит здоровье и жизнь всех членов семьи, а также исправность и долговечность работы электроприборов.

Как перевести амперы в ватты и обратно?

Как самостоятельно подключить электроплиту?

Какой автоматический выключатель ставить на ввод в квартиру и частный дом?

Как выбрать автоматический выключатель по мощности и току нагрузки?

Как правильно расположить розетки на кухне — высота, количество и размещение

Популярные статьи  Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Как собрать электрический распределительный щиток для квартиры

Порядок расчета мощности

Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.

Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).

Подключение духовки без розетки

Подключение духовки с помощью розетки

Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.

Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

Духовка мощность 2480 W

Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:

Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.

Дифавтомат на 16А

Дифавтомат на 40А

Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

Таблица выбора сечения жил провода

Для силы тока 14,5 А требуется провод сечением 2,5 А.

Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.

Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

  • К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
  • К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
  • От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
