Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

  1. Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
  2. Диэлектрической прокладки между цоколем и корпусом;
  3. Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
  4. Радиатора, который служит для отвода тепла от светодиодов;
  5. Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
  6. Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
  7. Светорассеивателя для создания равномерного светового потока.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Нюансы подключения к сети 220 В

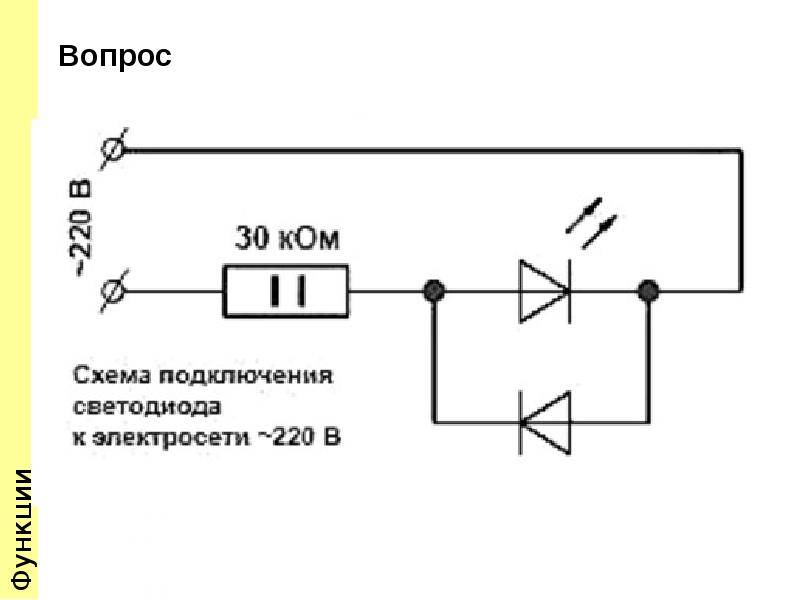

При подключении led к сети 220В существуют некоторые особенности, связанные с величиной проходящего тока. Например, в распространенных выключателях освещения с подсветкой, светодиод включается по схеме, изображенной ниже:

Возможен ли монтаж подсветки из 10-ти светодиодных фонарей на 4.5 вольта каждый от сети 220 вольт?

Как видно, здесь отсутствуют защитные диоды, а сопротивление резистора выбрано таким образом, чтобы ограничить прямой ток led на уровне около 1 мА. Нагрузка в виде лампы также служит ограничителем тока. При такой схеме подключения светодиод будет светиться тускло, но достаточно для того, чтобы разглядеть выключатель в комнате в ночное время. Кроме того, обратное напряжение будет приложено в основном к резистору при разомкнутом ключе, и светоизлучающий диод оказывается защищенным от пробоя.

Если требуется подключить к 220В несколько светодиодов, можно включить их последовательно на основе схемы с гасящим конденсатором:

Возможен ли монтаж подсветки из 10-ти светодиодных фонарей на 4.5 вольта каждый от сети 220 вольт?

При этом все led должны быть рассчитаны на одинаковый ток для равномерного свечения.

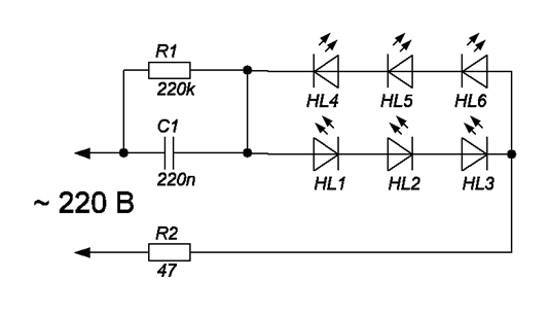

Можно заменить шунтирующий диод встречно-параллельным подключением светодиодов:

Возможен ли монтаж подсветки из 10-ти светодиодных фонарей на 4.5 вольта каждый от сети 220 вольт?

В обоих случаях нужно будет пересчитать величину емкости конденсатора, т.к. возрастет напряжение на светодиодах.

Возможен ли монтаж подсветки из 10-ти светодиодных фонарей на 4.5 вольта каждый от сети 220 вольт?

Еще несколько вариантов недопустимого подключения светоизлучающих диодов в сеть 220В описаны в этом видео:

Здесь показано, почему нельзя:

  • включать светодиод напрямую;
  • последовательно соединять светодиоды, рассчитанные на разный ток;
  • включать led без защиты от обратного напряжения.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Кол-во блоков: 18 | Общее кол-во символов: 29680
Количество использованных доноров: 6
Информация по каждому донору:

  1. https://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 4, кол-во символов 5886 (20%)
  2. https://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/: использовано 4 блоков из 5, кол-во символов 7181 (24%)
  3. https://220v.guru/elementy-elektriki/lampy/podklyuchenie-i-zamena-lyuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 6, кол-во символов 5364 (18%)
  4. https://LampaGid.ru/elektrika/montazh/svetodiodnye-lampy-vmesto-lyuminescentnyh: использовано 2 блоков из 3, кол-во символов 3856 (13%)
  5. : использовано 4 блоков из 5, кол-во символов 4548 (15%)
  6. https://www.lighteco.ru/article/7-main-reasons: использовано 2 блоков из 2, кол-во символов 2845 (10%)
Популярные статьи  В чем причина, почему не работает выключатель с подсветкой?

Подключение светоизлучающего диода к сети 220 В

Если запитать светодиод прямо от 220 В с ограничением его тока, то светить он будет при положительной полуволне и гаснуть при отрицательной. Но это только в том случае, когда обратное напряжение p-n перехода будет много больше 220 В. Обычно это в районе 380-400 В.

Второй способ включения– через гасящий конденсатор.
Сетевое напряжение подают на «мост» на диодах VD1-VD4. Конденсатор С1 «погасит» около 215-217 В. Остаток выпрямится. После фильтрации конденсатором С2 постоянное напряжение подают на светодиод. Не забудьте об ограничении тока через диод резистором
Еще одна схема подключения – с однополупериодным выпрямителем на диоде и с ограничивающим резистором, величиной 30 кОм.

Подключение светодиодов к напряжению 220В

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

Схема практически не применяется, поскольку в ней возникают очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективную схему подключения к 220 В:

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

Но это упрощенная модель для подключения LED, в большинстве светодиодных ламп уже встроенный драйвер (схема), который преобразует переменное напряжение 220В в постоянное с величиной 5-24В для их надежной работы. Схему драйвера Вы можете видеть на следующем фото:

Ещё раз о трёх важных моментах

Прямой номинальный ток – главный параметр любого светодиода. Занижая его, мы теряем в яркости, а завышая – резко сокращаем срок службы. Поэтому лучшим источником питания является светодиодный драйвер, при подключении к которому через светодиод всегда будет протекать постоянный ток нужной величины.
Напряжение, приведенное в datasheet к светодиоду, не является определяющим и лишь указывает на то, сколько вольт упадёт на p-n-переходе при протекании номинального тока

Его значение необходимо знать для того, чтобы правильно вычислить сопротивление резистора, если светодиод будет работать от обычного БП.
Для подключения мощных светодиодов важно не только надёжное электропитание, но и качественная система охлаждения. Установка на радиатор светодиодов с мощностью потребления более 0,5 Вт станет залогом их стабильной и продолжительной работы.

Подключение светодиодной ленты

Подключение ленты осуществляется двумя способами:

  • методом пайки – необходим паяльник и припой;
  • с помощью коннекторов – зажимов с контактами, монтируемых на один конец ленты без пайки.

Полярность подключения

Подключение светодиодной ленты должно осуществляться с обязательным соблюдением полярности. Если перепутать «+» и «-» лента просто не будет светиться, поскольку не откроется p-n переход светодиодов. Для удобства пользователей, у маломощных блоков питания 12 В светодиодной ленты, провода выхода имеют разноцветную окраску: отрицательный провод – синий, положительный – красный. Могут быть вариации производителей. Если не корпусе нет дополнительной маркировки, лучше перепроверить полярность мультиметром.

Выбор схемы включения

Светодиодная лента всегда подключается с использованием параллельной схемы. Если от одного БП планируют питать 2 и более СЛ, то каждая из них должна подключаться к блоку питания непосредственно.

РИСУНОК 2

Схема параллельного подключения источников света

Место установки

Выбор места установки блока питания зависит от ряда факторов:

  • габаритов БП;
  • степени защиты от воздействия окружающей среды;
  • нагрева БП во время работы;
  • доступности для обслуживания.

Большинство блоков питания, рассчитанных на питание лент до 5 метров, имеют небольшие размеры. Это позволяет монтировать их на din-рейке, совместно со светодиодной лентой, или размещать в нишах, за декоративными полками мебели, в пространстве между черновым и натяжным потолком.

Мощные блоки питания размещают таким образом, чтобы обеспечить их оптимальное охлаждение. Их нельзя размещать в закрытых объемах небольшого размера. Особенно, блоки питания, оснащенные вентиляторами.

Незащищенные блоки питания IP 00 – IP 10 можно размещать только внутри закрытых, сухих помещений. При размещении во влажных помещениях, на открытом воздухе, в бассейнах или аквариумах следует руководствоваться рекомендациями, изложенными в таблице:

ТАБЛИЦА 1

Степени защиты электрооборудования

Выбор сечения провода

Выбор сечения провода для подключения блоков питания светодиодной ленты имеет существенное значение. Особенно, если блок питания и СЛ находятся на некотором расстоянии друг от друга. Это обусловлено возрастанием силы тока в зависимости от мощности подключенных СЛ и длины проводника. Вычислить силу тока не сложно. Для этого надо мощность СЛ ( в ваттах) разделить на напряжение питания (в вольтах). После расчета трансформатора для светодиодной ленты следует обратиться к табличным данным:

ТАБЛИЦА 2

Сечение провода в зависимости от длины проводника и силы тока

Подключение проводов и клемм

При подключении проводов и клемм, даже для 12 V блока питания светодиодов, чтобы избежать искрения и нагрева в месте соединения, концы проводов рекомендуется залудить оловом или использовать промышленные переходники и адаптеры. Нельзя использовать для подключения светодиодной ленты алюминиевые провода. Должны использоваться исключительно медные – одножильные или многожильные. Чтобы вычислить сечение многожильного провода можно воспользоваться формулой:

S = N*D2/1,27

Где:

D – диаметр металлической части провода, измеренный штангенциркулем;

N —  число жил (проволочек).

Как узнать на какой ток рассчитан светодиод

Все вышесказанное относится к обычным LED, работающим без дополнительных встроенных элементов. Существующие технологии позволяют встраивать в корпус прибора добавочные комплектующие. Например, гасящие резисторы. Так получают светодиоды на большее напряжение – 5,12 или 220 В. Визуально определить напряжение зажигания таких приборов практически невозможно. Поэтому остается один путь.

Популярные статьи  Постоянно подключенное электрооборудование: что это такое, определение, примеры

Если предыдущие способы не дали результата и есть уверенность, что LED исправен, надо пробовать подавать на него повышенное напряжение. Сначала 5 В, потом увеличить напряжение до 12 В, если результата нет – можно попробовать повышать далее, вплоть до 220 В. Но до таких величин лучше не экспериментировать – это напряжение опасно для человека. Кроме того, в случае ошибки можно получить разрушение корпуса светодиода. При этом может произойти небольшой хлопок, оплавление изоляции проводов, возгорание и т.д. В настоящее время технологии шагнули далеко вперед, и светодиод стоит не настолько дорого, чтобы из-за него рисковать оборудованием и здоровьем.

Закрепляем знания при помощи видео.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

  1. Демонтаж крепления клеммной коробки;
  2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
  3. Закрывается крышка короба;
  4. Прожектор закрепляется на кронштейн;
  5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы

Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

Как подключить светодиодный прожектор

а ещё безопаснее.

Смотря какая мощность прожектора. Но 2,5 это перебор, для прожектора и 0.75-1 кв.мм хватит. И да, в данном случае лучше многожильный (много проволочный) провод использовать. Морозилку лучше не брать. Но ещё раз повторюсь, если сами раньше с проводами дела не имели, то лучше доверить другому, у прожекторов кусок провода короткий, стык проводов будет близко к воде. Лучше не рисковать .Имхо.

Популярные статьи  Светильники для ванной комнаты: требования, виды, советы по выбору

yulia211 Житель 2829 1243 Москва, Царицыно

Это интересно: Выбивает автомат при включении гримерного зеркала: причина

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Как сделать простую светодиодную лампочку

Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,и пустая алюминиевая 330 мл банка

Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.

Итак, теперь само изготовление:

  1. Обмотайте лентой банку, как показано на рисунке.
  2. Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
  3. Вход ИП проводами припаяйте к цоколю основания лампы.
  4. Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
  5. Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.

Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!

Как узнать какой светодиод стоит в лампе

Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.

Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжение драйвера нужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.

Драйвер на рабочий ток 300 мА и выходное напряжение 45-64 В.

Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:

  • падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
  • падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
  • разделить Uled на количество приборов в цепочке.

Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.

Блок питания своими руками

Осуществить сборку импульсного блока питания для светодиодной панели своими руками может только профессионал. Проще изготовить схему на трансформаторе, поскольку без блока питания светодиодную ленту подключать нельзя. Этот прибор обычно уменьшает напряжение сети с 220 вольт до требуемой величины.

Самые простые ситуации могут быть связаны с использованием обычного резистора, сопротивление которого должно быть высоким.

Создание такой схемы не является простым, так как потребуется учесть потерю части электрической мощности. Для компенсации потерь светодиоды подключаются к низковольтным источникам, стабилизирующим выходной ток.

Светодиодные лампы выпускаются с блоком питания, встроенным в саму конструкцию. При их создании обязательно учитывается мощность трансформатора, понижающего переменного напряжения. На его выходе оно составляет 12–20В. Блок питания для светодиодной ленты 24в либо 12в подбирается в зависимости от типа прибора. Комплект светодиодной ленты имеет трансформатор в виде автономного модуля.

При создании блока питания для светодиодной ленты 12в 250вт или 12в 220 вольт потребуется осуществить подготовку двухполупериодного выпрямителя, имеющего фильтрующую емкость. Стабилизатор устройства имеет простейшую микросхему 7812, обеспечивающую выходной ток, который составляет не больше 1,5 А.

После подключения светодиодной ленты к блоку питания обеспечивается качественная изоляция всех контактов, которые необходимо спрятать под ней. Надежную защиту от случайных прикосновений представляет собой отрезок небольших размеров от кабель-канала нужной толщины. Если изоляция выполняется обычной изолентой, устройство будет иметь непривлекательный внешний вид. В комплекте есть защитные крышки к блоку питания для светодиодной ленты 24v или 12v, они позволят обеспечить необходимый уровень электробезопасности.

Основные выводы

Подключить своими руками светодиод (несколько диодов) с использованием резисторов и накопителей заряда целесообразно, если у них небольшая мощность. Такие источники света предназначены для индикации или подсветки. Для мощных ламп эти схемы не подходят.

Если все же нужно подключить небольшую лампочку к сети 220 В, важно правильно подобрать параметры всех элементов. Высокое напряжение переменного тока быстро разрушает те из них, которые неспособны пропускать обратный ток

Залог успеха – ограничение амплитуды и грамотное определение амортизационного запаса. Немаловажно так же качество диодов и других деталей.
