Номинальный ток электрической цепи: что это такое, особенности

Закон Ома для цепи постоянного тока

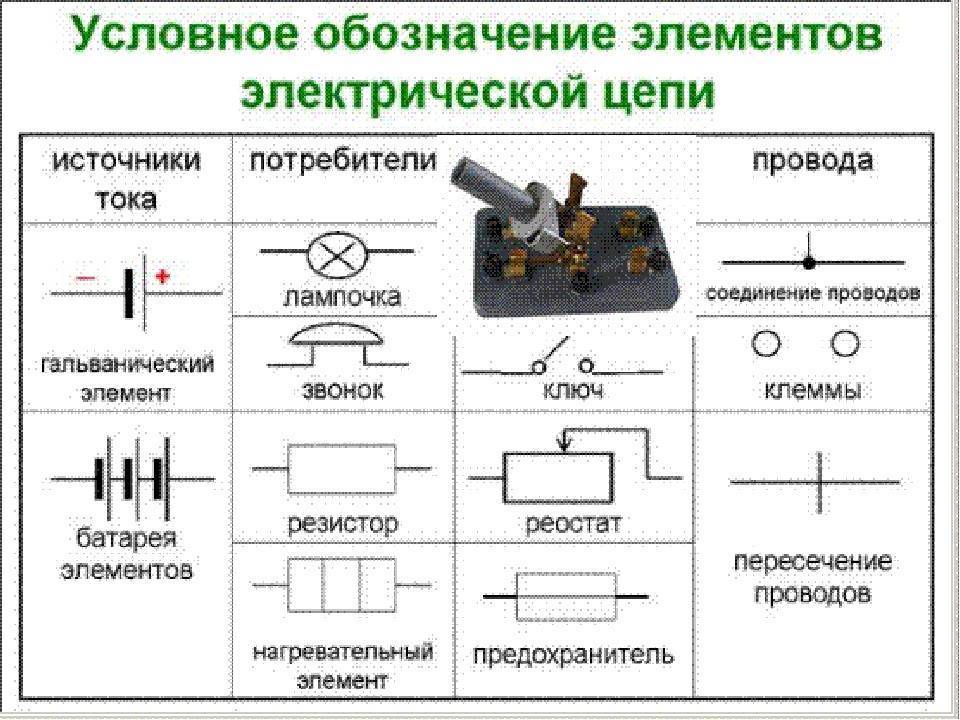

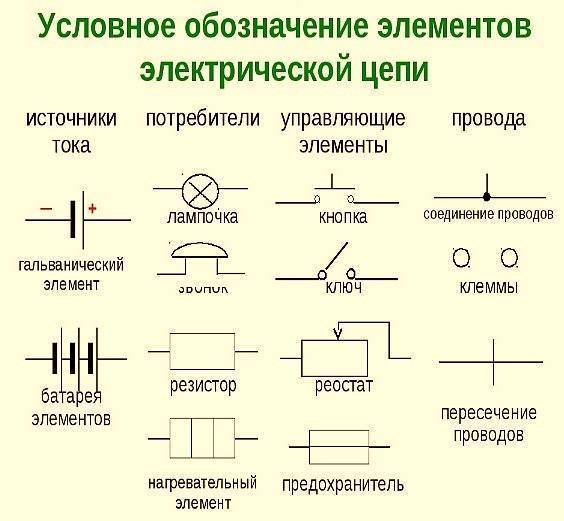

Классическая схема закона Ома выглядит так:

А звучит и того проще – ток, протекающей на участке цепи, будет равен отношению напряжения цепи к ее сопротивлению, что выражается формулой:

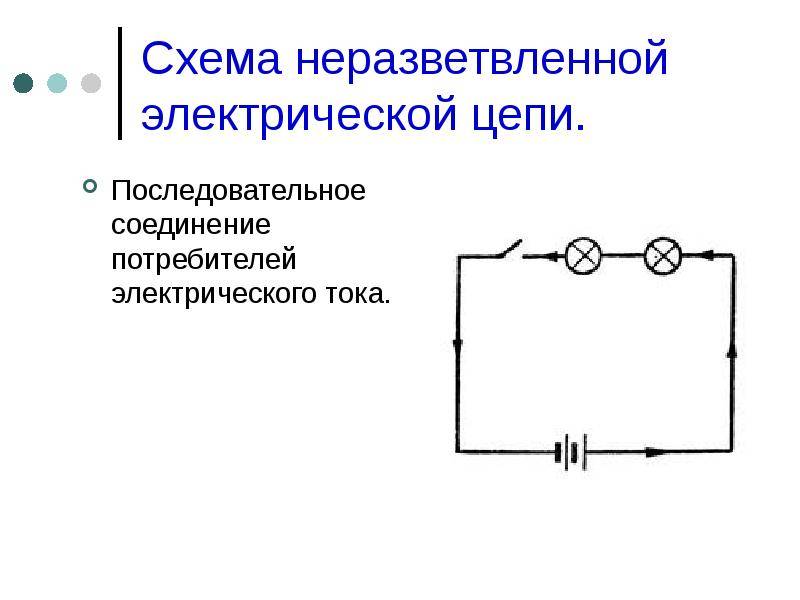

Но ведь мы знаем, что помимо активного сопротивления R, существует и реактивные сопротивления индуктивности ХL и емкости XC. А ведь согласитесь, что электрические схемы с чисто активным сопротивлением встречаются крайне редко. Давайте рассмотрим схему, в которой последовательно включена катушка индуктивности L, конденсатор С и резистор R:

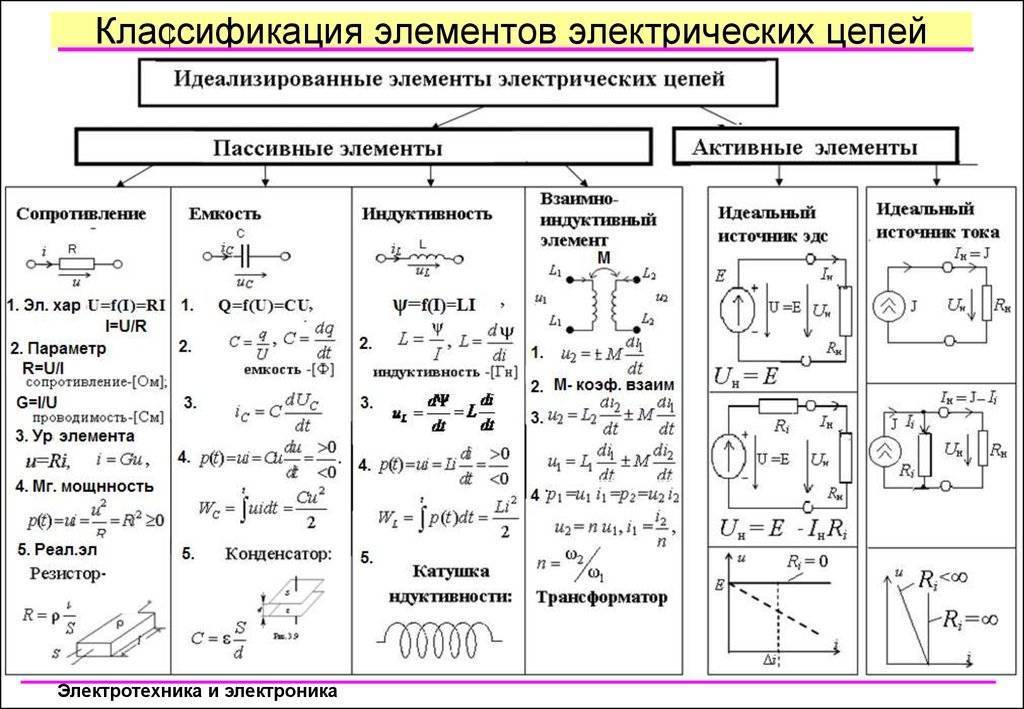

Помимо чисто активного сопротивления R, индуктивность L и емкость С имеют и реактивные сопротивления  ХL и XC, которые выражены формулами:

Где ω это циклическая частота сети, равная ω = 2πf. f – частота сети в Гц.

Для постоянного тока частота равна нулю (f = 0), соответственно реактивное сопротивление индуктивности станет равным нулю (формула (1)), а емкости – бесконечности (2), что приведет к разрыву электрической цепи. Отсюда можно сделать вывод, что реактивное сопротивление элементов в цепях постоянного напряжения отсутствует.

Как определить ноль и фазу собственными силами.

Для определения нуля и фазы тока существуют специальные отвертки-тестеры.

Она работает по принципу прохождения тока низкого напряжения через тело человека, использующего ее. Отвертка состоит из следующих частей:

  • Наконечник для подключения к фазовому потенциалу розетки;
  • Резистор, снижающий амплитуду электротока до безопасных пределов;
  • Светодиод, загорающийся при наличии потенциала фазы тока в цепи;
  • Плоский контакт для создания цепи сквозь тело оператора.

Принцип работы с отверткой-тестером показан на картинке ниже.

Кроме тестовых отверток, существуют и другие способы определить, к какому контакту розетки подключена фаза тока, а к какому – ноль. Некоторые электрики предпочитают пользоваться более точным тестером, используя его в режиме вольтметра.

Показания стрелки вольтметра означают:

  1. Наличие напряжения 220 В между фазой и нулем
  2. Отсутствие напряжения между землей и нулем
  3. Отсутствие напряжения между фазой и нулем

Вообще-то, в последнем случае стрелка должна показывать 220 В, но в данном конкретном случае центральный контакт розетки не подключен к потенциалу земли.

  • https://electric-220.ru/chto-takoe-faza-v-jelektrichestve
  • https://amperof.ru/teoriya/faza-v-elektrichestve.html
  • https://oxotnadzor.ru/peremennyy-odnofaznyy-tok-yego-opredeleniye/
  • https://vdn-plus.ru/odnofaznyy-peremennyy-tok-chto-eto-takoye/
  • https://oooevna.ru/odnofaznyj-peremennyj-tok/

Формула расчета

Номинальный ток потребителей с активным сопротивлением (лампы накаливания, электрочайники, бойлеры и обогреватели) определяется из формулы расчета мощности: W = U * I, отсюда: I = W / U

Для однофазной сети U = 220 В, следовательно, номинальный ток 60-ваттной лампы составляет: I = 60 / 220 = 0,27 А Аналогично рассчитывают номинальный ток предохранителя — на его корпусе также указывается мощность.

Номинальный ток группы потребителей рассчитывают с учетом коэффициента неодновременности “к”. Такой подход обусловлен тем, что приборы никогда не работают одновременно в течение продолжительного периода.

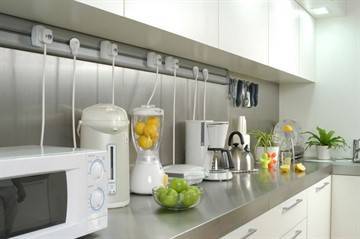

К примеру, если на кухне имеются следующие электроприборы:

Номинальный ток электрической цепи: что это такое, особенности

  • плита: 2000 Вт;
  • чайник: 1500 Вт;
  • микроволновка: 800 Вт;
  • кофеварка: 1000 Вт.

И коэффициент неодновременности принят равным к = 0,7 (устанавливается для разных ситуаций нормативными документами), то номинальный ток группы потребителей составит: I = (2000 + 1500 + 800 + 1000) * 0,7 / 220 = 3710 / 220 = 16,86 А.

Несколько сложнее определяется номинальный ток потребителей с индуктивным сопротивлением, основную часть которых составляют трансформаторы (блоки питания, стабилизаторы) и электродвигатели (холодильник, пылесос и пр.).

Полная потребляемая электрическая мощность Wпол в техдокументации на оборудование не указывается — только механическая на валу двигателя (ГОСТ Р 52776-2007, п. 5.5.3.).

Чтобы определить Wпол, следует обратить внимание на два параметра, приводимые на шильдике:

Номинальный ток электрической цепи: что это такое, особенности

  • коэффициент полезного действия (КПД). Параметр, характеризующий величину потерь на трение в подшипниках, перемагничивание магнитопровода и прочее. Представляет собой отношение выходной мощности Wвых (именно ее указывают в паспорте) к активной мощности Wа: n = Wвых / Wа;
  • cosϕ определяет долю активной мощности Wа в полной потребляемой мощности Wпол. В потребителях со всевозможными катушками (обмотки двигателей, трансформаторов и т.д.) часть мощности (реактивная) тратится на преодоление индуктивного сопротивления. Суть этого явления состоит в возникновении ЭДС самоиндукции, направленной против тока. Поскольку cosϕ = Wа / Wпол, то Wпол = Wа / cosϕ.

Таким образом, полная потребляемая мощность Wпол при известной выходной мощности Wвых определяется по формуле: Wпол = Wвых / (КПД * cosϕ). Выходную мощность Wвых принято измерять в привычных ваттах (Вт), а полную Wпол, чтобы не было путаницы, — в вольт-амперах (ВА).

К примеру, на шильдике компрессора холодильника указаны такие характеристики:

Значит, полная потребляемая мощность составит: Wпол = 2 000 / (0,85 * 0,8) = 2941 ВА. Тогда потребляемый холодильником номинальный ток составит: I = Wпол / 220 = 2941 / 220 = 13,4 А. В случае с 3-фазным двигателем Iн определяют так: I = Wпол / (1,73 * U).

Номинальный ток электрической цепи: что это такое, особенности

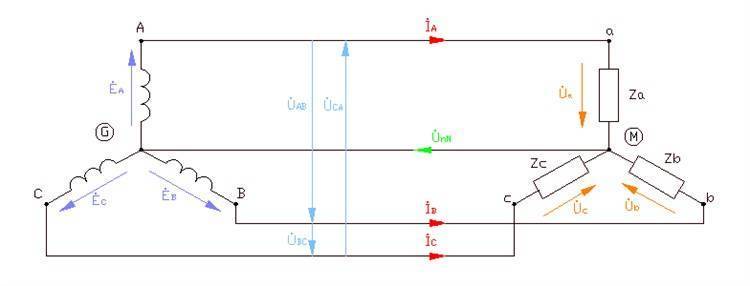

Трёхфазная система электроснабжения

Wпол рассчитывается так же, как для однофазного, напряжение U принимается равным:

  • при подключении к 3-фазной сети: U = 380 В;
  • к 1-фазной – U = 220 В.

Что это такое и как рассчитать нагрузку

Нагрузка электрического тока – величина, характеризующая его свойства. Показывает сколько энергии потребляется электрическими приборами. Измеряется мощность тока с помощью специального прибора – ваттметра.

Если последовательно подключить измерительный прибор, можно проверить силу тока. При параллельном присоединении определяется напряжение. Количество потребления схемы рассчитывается по формулам: P = I х U или P = U2/ R = I2 х R.

Электрическая нагрузка равняется напряжению на потребителе умноженному на величину тока, протекающего через него.

P = U х I

Формула указывает, какие измерения определяют этот параметр. Если нагрузка активная, меряется Ваттами, реактивная единица электрической мощности – ВА.

Реактивная единица электрической мощности – ВАИсточник infourok.ru

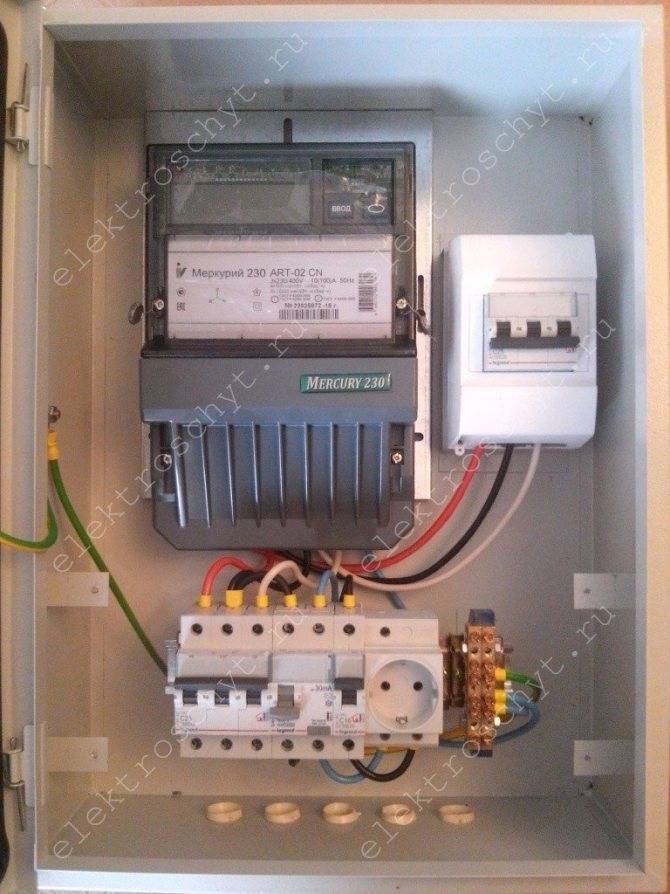

Способы установки (монтаж) электросчетчика в щит

Дальше, определяемся с тем, как электросчетчик для квартиры, дома будет установлен в электрощите, прежде всего – это зависит от самого электрощита, если конструкция электрощита позволяет, то выбираем электросчетчик для квартиры, дома, который устанавливается на дин-рейку:

Если у вас электрощит другой конструкции, электросчетчик для квартиры или частного дома может быть установлен на монтажную панель в щите:

Номинальный ток электрической цепи: что это такое, особенности

Обычно, электросчетчик для квартиры или частного дома в первом варианте, устанавливается внутри помещения, а во втором варианте в вводно-распределительных устройствах (ВРУ), щитах учета и т.д. на улице, но бывает и по-разному, в зависимости от ситуации.

Мощность при разомкнутой / короткозамкнутой цепи

В разомкнутой цепи, когда между клеммами источника присутствует напряжение и нулевой ток, рассеиваемая мощность равна нулю, независимо от того, насколько велико это напряжение. Поскольку P = IE, и I = 0, и всё, что умножается на ноль, равно нулю, мощность, рассеиваемая в любой разомкнутой цепи, должна быть равна нулю. Точно так же, если бы у нас было короткое замыкание, состоящее из петли из сверхпроводящего провода (абсолютно нулевое сопротивление), у нас могло бы быть состояние с током в петле и нулевым напряжением, и аналогично, никакая мощность не рассеивалась бы. Поскольку P = IE, и E = 0, и всё, что умножается на ноль, равно нулю, мощность, рассеиваемая в сверхпроводящем контуре, должна быть равна нулю (мы рассмотрим тему сверхпроводимости в следующей главе).

Что происходит в нуле и фазе при обрыве провода.

Обрывы на линии достаточно часто возникают по вине мастеров – они забывают подключить фазу либо ноль. Такие поломки достаточно распространены. Так же довольно часто происходит процесс отгорания нуля на подъездном щитке например, из-за высокой нагрузки в системе.

Если происходит порыв на любом участке цепи, то прекращает функционировать вся цепь, т.к. она размыкается

В таких ситуациях совершенно не важно, какой провод поврежден – фаза или ноль. То же самое случается и при порыве между распределительным щитом многоэтажки и щитком в подъезде

Популярные статьи  Вентильный двигатель: конструкция, принцип работы, классификация

При таком порыве все потребители, которые были подключены к данному щитку, будут без электроэнергии.

Все ситуации, которые мы попытались описать выше, имеют место быть. Они могут показаться сложными, но не несут никакой опасности для человечества. Ведь обрыв произошел только одного провода, поэтому это совершенно не опасно.

Очень тревожная ситуация – когда пропадает контакт между контуром заземления на подстанции и средним пунктом, к которому поступает все напряжение внутридомового щитка.

Именно в таком варианте электрический ток движется по контурам AB, BC, CA. Совокупное напряжение этих контуров 380В. Именно по этой причине и возникает достаточно опасная ситуация – один щиток может вообще не иметь напряжения, потому что хозяин отключит все электроприборы, а на другом образуется очень высокий уровень напряжения, около 380В. Это может способствовать выходу из строя многих приборов, потому что для них необходимо напряжение в 220В.

Естественно, появление данной ситуации можно избежать. Имеется масса недорогого/дорогостоящего оборудования, которое защитит вашу технику от скачков напряжения. К такому оборудованию относится и стабилизатор напряжения. Различают такие виды стабилизаторов:

  • Однофазный;
  • Трехфазный.

Время-токовые характеристики

Очевидно, что автомат не всегда отключается мгновенно, и иногда ему надо «подумать и принять решение», или дать шанс нагрузке войти в норму.

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты — тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты — это участок, который плавно спускается. Электромагнитная — кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза автомат выбьет примерно через минуту), а электромагнитная — мгновенно. Для графика В

это мгновение «начинается», когда ток превышает номинал в 3-5 раз, для категорииС — в 6-10 раз, дляD (не показан, поскольку в быту не применяется) — в 10-20 раз.

Как это работает — можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой «С», как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

Устройство бытовой электропроводки

Стандартная схема электрической проводки содержит следующие элементы:

  • многотарифный электросчетчик;
  • выключатель-автомат с номинальным значением тока 25 А;
  • механизм отключения, предохраняющий от короткого замыкания и перегрузок сети;
  • дифференциальный автоматический выключатель с порогом срабатывания 30 мА (ток утечки), он защищает розетки;
  • шкаф для монтажа с шинами (ноль и заземление) и дощечками для установки выключателей;
  • несколько автоматов для освещения с номинальным значением тока 10 А;
  • кабели с коробками распределения, направляющиеся к розеткам и приборам, освещающим помещения.

Часто владельцы квартир интересуются, фаза это плюс или минус, и в чем разница между нолем и землей. Поскольку электрическая фаза обладает переменным потенциалом, то показатель оного в проводе фазы становится то положительным, то отрицательным. Посему утверждать, что фаза это минус (либо плюс), будет некорректно – эти понятия лежат в разных плоскостях.

Теперь о том, чем нуль отличается от земли. Отличие в том, что через нулевой провод проходит ток и размыкается автоматами (к примеру, вводным). Для заземления в многоквартирном доме нужно подсоединиться к расположенной в стояке жиле, предназначенной специально для этого. Любое другое место, в том числе и щитковый корпус, применять для заземления строго запрещено – это грозит серьезными проблемами для здоровья жильцов.

Что это такое?

Iн (по ПУЭ — допустимый длительный ток) — это максимальная сила тока, допускающая сколь угодно работу электроустройства, не ограниченную во времени, то есть не приводящая к перегреву его токоведущих частей.

При протекании Iн соблюдаются два условия:

  1. уравновешиваются выделение тепла в проводниках и его отвод в окружающее пространство;
  2. выделяемое тепло не вызывает нарушения механических и химических свойств материалов, необходимых для работы устройства.

При превышении номинальной величины наблюдается дисбаланс в пользу выделения тепла: возрастает температура токопроводящих частей с последующим расплавлением изоляции.

Это чревато возгоранием и коротким замыканием. Металлические элементы теряют прочность и деформируются. Все составляющие системы электроснабжения, от генератора или источника тока до потребителя — при проектировании рассчитываются на определенный Iн. Это относится не только к устройствам, но и к проводам, соединительным элементам и пр.

Величина Iн указана в паспорте оборудования. Также этот параметр наряду с другими наиболее важными, часто проставляют на корпусе или шильдике устройства. Наиболее предпочтительны: 1; 1,6; 2,5; 4; 6,3 А и кратные им.

Помимо приведенных в нормативном документе значений, допускается использовать:

  • для трансформаторов: 15, 30, 60, 75, 120 А и кратные им;
  • для существующих устройств (по договоренности между заказчиком и изготовителем): 1400, 2240 А;
  • для преобразователей и трансформаторов для них (также по договоренности между изготовителем и заказчиком): 37,5, 75 и 150 кА.

Значения Iн стандартизированы и прописаны в ГОСТ 6827-76.

Мощность электрооборудования и неактивная мощность

Паспорта на оборудование содержат активную нагрузку – коэффициент мощности, являющийся важной характеристикой. Она показывает, насколько эффективно бытовой прибор потребляет электроэнергию

Рис.8

Это число от −1 до 1, оно не бывает равным единице. Коэффициент этот зависит от вида нагрузки: C, L или R. Первые 2 негативно влияют на PF = cos φ системы. Если его параметр большой, ток, потребляемый приборами, увеличивается. Многие силовые нагрузки индуктивные, вынуждают ток отставать от напряжения.

В электрических АС-цепях сетях переменного тока возникает неактивная энергия. Она рассчитывается просто: квадратный корень из суммы (Pa2+Рr2). Если реактивная нагрузка нулевая, то пассивная равняется модулю |Pa|.

Наличие нелинейных искажений тока в электросетях вызвано несоблюдением направления, возникающего между U/I, поскольку энергия обладает импульсным характером. При нелинейных режимах увеличивается полная мощность тока (EP). Подобная нагрузка неактивная, потребляет Pr и энергию искажения тока. Единица измерения – как у обычной мощности Вт.

Работа и мощность электрического тока.

Заключение

Электрическая мощность – это усилие по передвижению заряда по определенному маршруту из точки F1 до точки F2. Благодаря ей определяется потенциал работы устройств в сети. Применяется для расчета схем и выбора режима работы приборов, чтобы электрическая сеть функционировала безопасно.

Как вычислить?

Определить любую величину, касаемую электрической энергии, поможет закон Ома. Он гласит: напряжение равняется силе тока, умноженной на сопротивление, а мощность – это сила, умноженная на напряжение.

Напряжение тока — это его сила умноженная на сопротивление. Показатель нужен для подбора оптимальных проводов и кабелей в домеПолучается, чтобы рассчитать ток по мощности, надо знать его силу и напряжение. Но как рассчитать амперы, зная мощность и напряженность, например? Опять же следуя закону Ома. Для этого необходимо мощность разделить на напряженность.

Произвести точный расчет можно с помощью нашего калькулятора.

Способы

Таким образом, для получения переменного тока достаточно вращать в поле постоянного магнита проволочную рамку с подсоединенной к ее концам электрической цепью. Источником энергии выступает сила, вращающая рамку и преодолевающая сопротивление магнитного поля.

Каждые пол-оборота проводники рамки меняют направление движения относительно полюсов магнита, соответственно, меняется и направление ЭДС в рамке.

Получение переменного тока

Угол между вектором скорости и силовыми линиями поля меняется по закону α = w*t, где:

  • W — угловая скорость вращения рамки, рад/с;
  • T — время, прошедшее с начального момента, когда вектор скорости был параллелен силовым линиям, с.
Популярные статьи  Можно ли в потолочный светильник для люминисцентных ламп 1200 мм поставить уфо лампу с таким же цоколем и размером?

То есть ЭДС зависит от sin (wt): E = f (sin (wt)). Следовательно, график изменения значения ЭДС с течением времени имеет вид синусоиды. Вызванный этой ЭДС переменный ток называют, соответственно, синусоидальным.

 Описанный простейший генератор можно усовершенствовать:

  1. постоянный магнит меняют на электрический, размещая в статоре несколько катушек (обмотка возбуждения). В итоге получают равномерное магнитное поле и тем самым добиваются идеальной синусоидальности ЭДС (повышается качество работы приборов). Обмотку возбуждения питает маломощный генератор постоянного тока либо аккумулятор;
  2. вместо одной рамки размещают на роторе несколько: ЭДС кратно увеличивается. То есть ротор также представляет собой обмотку.

Проблемная часть такого генератора — подвижный контакт между вращающимся ротором и электрической цепью.

Он состоит из медного кольца и графитовых щеток, прижимаемых к кольцу пружинами. Чем выше мощность генератора, тем менее надежен этот узел: он искрит, быстро изнашивается. Поэтому в мощных промышленных генераторах, установленных на электростанциях, обмотки статора и ротора меняют местами: обмотку возбуждения размещают на роторе, а индуцирующую — на статоре.

Подвижный контакт остается, но из-за малой мощности обмотки возбуждений требования к нему снижаются. Частота промышленного переменного тока — 50 Гц. То есть напряжение периодически меняет направление и величину 50 раз в секунду или 3000 раз в минуту. При наличии 2-х полюсов в обмотке возбуждения для достижения такой частоты и ротор должен вращаться со скоростью 3000 об/мин.

В генераторах тепловых и атомных электростанций так и происходит. Но в гидроэлектростанциях вращать ротор с такой скоростью невозможно физически: движителем служит падающая вода, а ее скорость намного меньше скорости перегретого пара с давлением в 500 атм.

Кроме того, ротор гидростанции имеет огромные размеры и при частоте вращения в 3000 об/мин.

Его удаленные от центра участки двигались бы со скоростью сверхзвукового истребителя, что приведет к разрушению конструкции. Для сокращения количества оборотов увеличивают число пар полюсов в электромагните. Частота вращения при этом составит W = 3000 / n, где n — число пар полюсов. То есть при наличии 10-ти пар полюсов для генерации переменного тока с частотой 50 Гц ротор необходимо вращать со скоростью всего 300 об/мин, а при 20-ти парах — 150 об/мин.

В электротехнике практикуют и другой способ получения переменного тока — преобразованием постоянного. Применяется электронное устройство — инвертор, состоящее из силовых транзисторов, управляющей ими микросхемы и прочих элементов. На выходе инвертора можно получить переменное напряжение любой величины и частоты. Самые простые схемы выдают прямоугольное переменное напряжение, более сложные и дорогие — стабилизированное синусоидальное.

Примеры применения инверторов:

  • импульсные блоки питания и инверторные сварочные аппараты. Сетевой ток с частотой 50 Гц выпрямляется и затем подается на инвертор, дающий на выходе переменный ток с частотой 60-80 кГц. Назначение: при столь высокой частоте резко уменьшаются габариты трансформатора и потери в нем, то есть устройство в целом становится более компактным и экономичным;
  • автономные дизельные и бензиновые генераторы для питания оборудования, чувствительного к качеству напряжения. Дизель-генератор в чистом виде дает низкокачественный ток, поскольку при преобразовании нагрузки частота вращения вала у него меняется. Инвертор устраняет все эти колебания и дает на выходе стабильное, качественное напряжение;
  • ЛЭП на постоянном токе.

Передавать особенно значительные мощности на сверхбольшие расстояния по ряду причин выгоднее постоянным током, а не переменным. В конечной точке его преобразуют инвертором в переменный промышленной частоты и отправляют в местную энергосистему.

Выбор автоматов защиты

Поскольку возрастание силы тока свыше номинального значения (перегрузка) влечет за собой нарушения в работе устройств, на этот случай требуется предусмотреть обесточивание цепи.

Задачу выполняют такие аппараты защиты:

Номинальный ток электрической цепи: что это такое, особенности

  • предохранители: содержат легкоплавкую вставку — при перегреве она расплавляется и цепь размыкается;
  • выключатели автоматические (ВА).

ВА состоит из двух частей:

  1. тепловой расцепитель. Биметаллическая пластина, размыкающая контакты при нагреве. Время срабатывания может составлять десятки минут;
  2. электромагнитный расцепитель (катушка с соленоидом). Срабатывает практически мгновенно (0,02 с) при достижении силой тока определенного значения.

Порог срабатывания электромагнитного расцепителя для разных потребителей также требуется индивидуальный. Некоторые выходят из строя даже при самой незначительной перегрузке, другие выдерживают 14-кратное превышение Iн. Потому выпускают 4 класса ВА, отличающиеся настройкой электромагнитного приспособления размыкания цепи (уставка тока отсечки): A, B, C и D.

Класс подбирается соответственно виду потребителей:

  1. полупроводниковые элементы. Класс А, наиболее чувствительный: ток отсечки — в 2 раза выше номинального;
  2. розетки, осветительные цепи и прочие, где пусковые токи отсутствуют или невелики. Класс В: ток отсечки — в 3 раза больше номинального;
  3. вводные устройства бытовых электросетей. Класс С: ток отсечки — в 5 раз выше номинального. Такие ВА в одиночку не применяются: они обеспечивают безопасность сети в целом, тогда как каждая группа (розетки, освещение) дополнительно защищается ВА класса В. То есть ВА класса С страхует автоматы класса В, но при этом в случае перегрузки в одной из групп вся сеть не обесточивается (селективность);
  4. вводные устройства сетей зданий и сооружений, цепи с большими пусковыми токами (в качестве потребителей выступают электродвигатели). Класс D: ток отсечки — в 10 раз выше номинального. На вводе в здание такой ВА также играет роль селективного — страхует автоматы защиты на этажах и в отдельных помещениях.

При перегрузке менее уставки тока отсечки по цепи какое-то время протекает ток свыше номинального (до срабатывания теплового расцепителя).

Это учитывают, например, при выборе УЗО, официально именуемого «выключателем дифференциального тока». Это еще один аппарат защиты, обесточивающий цепь при обнаружении утечки тока и предотвращающий тем самым электротравму пользователя.

УЗО подбирают с номинальным током, на ступень превышающим соответствующий параметр защищающего его ВА.

Мощность как функция напряжения и тока

В электрических цепях мощность зависит как от напряжения, так и от тока. Неудивительно, что это соотношение имеет поразительное сходство с приведенной выше формулой «пропорциональной» мощности в лошадиных силах:

\

Однако в этом случае мощность (P) точно равна силе тока (I), умноженной на напряжение (E), а не просто пропорциональна IE. При использовании этой формулы единицей измерения мощности является ватт, обозначаемый как «Вт» (или в англоязычной литературе «W»).

Следует понимать, что ни напряжение, ни ток сами по себе не составляют мощность. Скорее, мощность – это комбинация напряжения и тока в цепи. Помните, что напряжение – это удельная работа (или потенциальная энергия) на единицу заряда, а сила тока – это скорость, с которой электрические заряды проходят через проводник. Напряжение (удельная работа) аналогична работе, выполняемой при поднятии веса против силы тяжести. Сила тока (скорость) аналогична скорости, с которой поднимается этот груз. Вместе, как произведение, напряжение (работа) и ток (скорость) составляют мощность.

Так же, как в случае дизельного двигателя трактора и двигателя мотоцикла, цепь с высоким напряжением и низким током может рассеивать такое же количество мощности, что и цепь с низким напряжением и большим током. Ни напряжение, ни сила тока по отдельности не указывают на величину мощности в электрической цепи.

Что такое мощность и как ее измерить?

Мощность – это мера того, сколько работы можно выполнить за определенный промежуток времени. Работа обычно определяется как поднятие груза против силы тяжести. Чем больше масса, и/или чем выше она поднимается, тем больше работы должно быть выполнено. Мощность – это мера того, насколько быстро выполняется стандартный объем работы.

Для американских автомобилей мощность двигателя оценивается в единицах, называемых «лошадиные силы», которые изначально были придуманы производителями паровых двигателей для количественной оценки работоспособности своих машин с точки зрения самого распространенного в их время источника энергии: лошадей. Одна лошадиная сила определяется в британских единицах как 550 фут·фунтов работы в секунду. Мощность двигателя автомобиля не будет указывать на высоту холма, на которую он может подняться, или какую массу он может тащить, но она указывает, насколько быстро он может подняться на определенный холм или протащить определенную массу.

Популярные статьи  Датчик наклона на базе Ардуино своими руками

Мощность механического двигателя зависит как от скорости двигателя, так и от его крутящего момента на выходном валу. Скорость выходного вала двигателя измеряется в оборотах в минуту или об/мин (RPM). Крутящий момент – это величина вращательной силы, создаваемой двигателем, и обычно измеряется в ньютон-метрах (или в фунт-футах). Ни скорость, ни крутящий момент сами по себе не являются мерой мощности двигателя.

Дизельный тракторный двигатель мощностью 100 лошадиных сил вращает вал относительно медленно, но обеспечивает большой крутящий момент. Двигатель мотоцикла мощностью 100 лошадиных сил вращает вал очень быстро, но обеспечивает относительно небольшой крутящий момент. Оба будут производить 100 лошадиных сил, но с разной скоростью и разным крутящим моментом. Уравнение для мощности на валу простое:

\

где

  • S – скорость вращения вала в об/мин;
  • T – крутящий момент в фунт-футах.

Обратите внимание на то, что в правой части уравнения есть только две переменных, S и T. Все остальные члены в этой части постоянны: 2, π и 33 000 – константы (они не меняют своего значения)

Мощность в лошадиных силах меняется только при изменении скорости и крутящего момента, больше ничего. Мы можем переписать уравнение, чтобы показать эту взаимосвязь:

Лошадинная сила ∝ ST

∝ – означает «пропорциональна»

Поскольку единица «лошадиных сил» не совпадает в точности со скоростью в оборотах в минуту, умноженной на крутящий момент в фунт-футах, мы не можем сказать, что мощность равна ST. Однако они пропорциональны друг другу. По мере изменения математического произведения ST значение мощности изменится в той же пропорции.

Формула расчета

Номинальный ток потребителей с активным сопротивлением (лампы накаливания, электрочайники, бойлеры и обогреватели) определяется из формулы расчета мощности: W = U * I, отсюда: I = W / U

Для однофазной сети U = 220 В, следовательно, номинальный ток 60-ваттной лампы составляет: I = 60 / 220 = 0,27 А Аналогично рассчитывают номинальный ток предохранителя — на его корпусе также указывается мощность.

Номинальный ток группы потребителей рассчитывают с учетом коэффициента неодновременности «к». Такой подход обусловлен тем, что приборы никогда не работают одновременно в течение продолжительного периода.

К примеру, если на кухне имеются следующие электроприборы:

Номинальный ток электрической цепи: что это такое, особенности

  • плита: 2000 Вт;
  • чайник: 1500 Вт;
  • микроволновка: 800 Вт;
  • кофеварка: 1000 Вт.

И коэффициент неодновременности принят равным к = 0,7 (устанавливается для разных ситуаций нормативными документами), то номинальный ток группы потребителей составит: I = (2000 + 1500 + 800 + 1000) * 0,7 / 220 = 3710 / 220 = 16,86 А.

Несколько сложнее определяется номинальный ток потребителей с индуктивным сопротивлением, основную часть которых составляют трансформаторы (блоки питания, стабилизаторы) и электродвигатели (холодильник, пылесос и пр.).

Полная потребляемая электрическая мощность Wпол в техдокументации на оборудование не указывается — только механическая на валу двигателя (ГОСТ Р 52776-2007, п. 5.5.3.).

Чтобы определить Wпол, следует обратить внимание на два параметра, приводимые на шильдике:

Номинальный ток электрической цепи: что это такое, особенности

  • коэффициент полезного действия (КПД). Параметр, характеризующий величину потерь на трение в подшипниках, перемагничивание магнитопровода и прочее. Представляет собой отношение выходной мощности Wвых (именно ее указывают в паспорте) к активной мощности Wа: n = Wвых / Wа;
  • cosϕ определяет долю активной мощности Wа в полной потребляемой мощности Wпол. В потребителях со всевозможными катушками (обмотки двигателей, трансформаторов и т.д.) часть мощности (реактивная) тратится на преодоление индуктивного сопротивления. Суть этого явления состоит в возникновении ЭДС самоиндукции, направленной против тока. Поскольку cosϕ = Wа / Wпол, то Wпол = Wа / cosϕ.

Таким образом, полная потребляемая мощность Wпол при известной выходной мощности Wвых определяется по формуле: Wпол = Wвых / (КПД * cosϕ). Выходную мощность Wвых принято измерять в привычных ваттах (Вт), а полную Wпол, чтобы не было путаницы, — в вольт-амперах (ВА).

К примеру, на шильдике компрессора холодильника указаны такие характеристики:

  • мощность: 2 кВт;
  • КПД: 0,85;
  • cosϕ: 0,8.

Значит, полная потребляемая мощность составит: Wпол = 2 000 / (0,85 * 0,8) = 2941 ВА. Тогда потребляемый холодильником номинальный ток составит: I = Wпол / 220 = 2941 / 220 = 13,4 А. В случае с 3-фазным двигателем Iн определяют так: I = Wпол / (1,73 *  U).

Номинальный ток электрической цепи: что это такое, особенности

Трёхфазная система электроснабжения

Wпол рассчитывается так же, как для однофазного, напряжение U принимается равным:

  • при подключении к 3-фазной сети: U = 380 В;
  • к 1-фазной — U = 220 В.

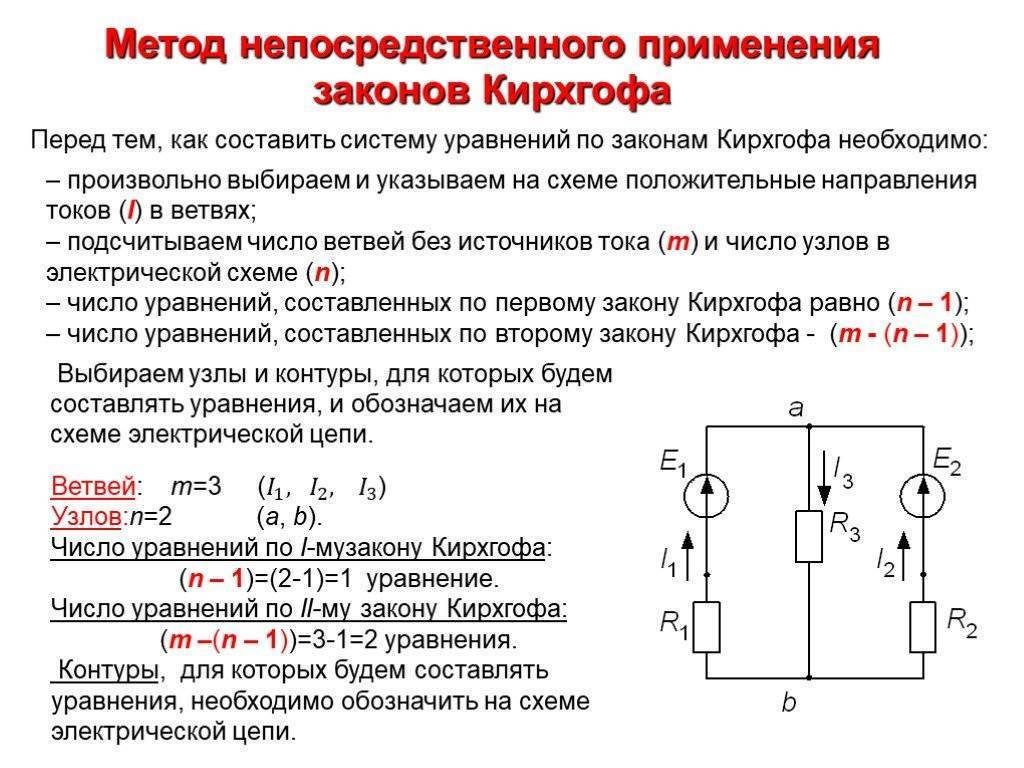

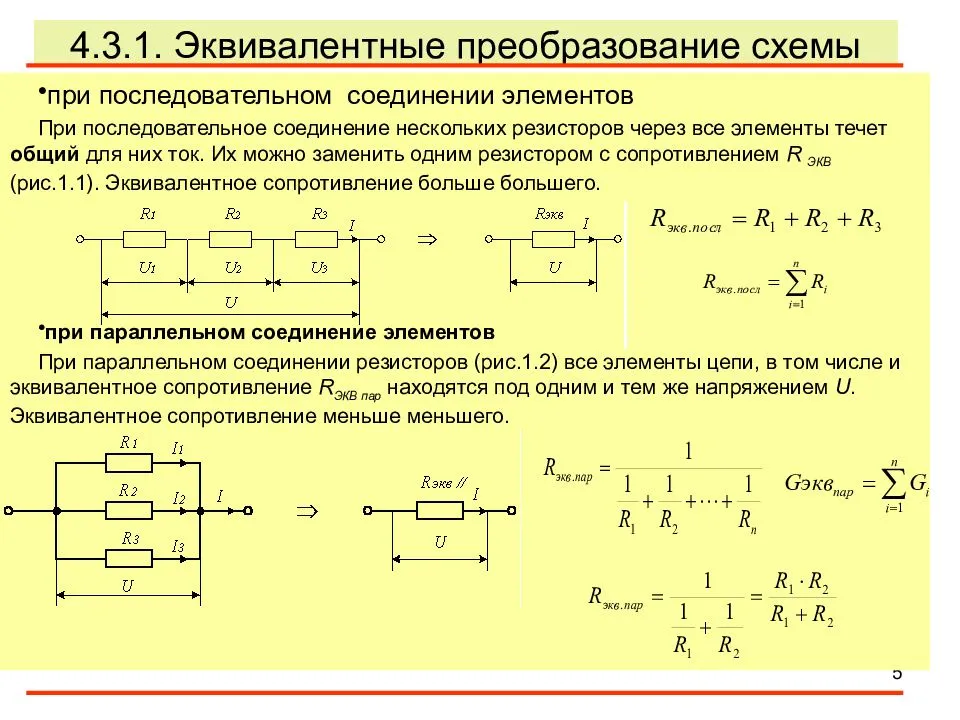

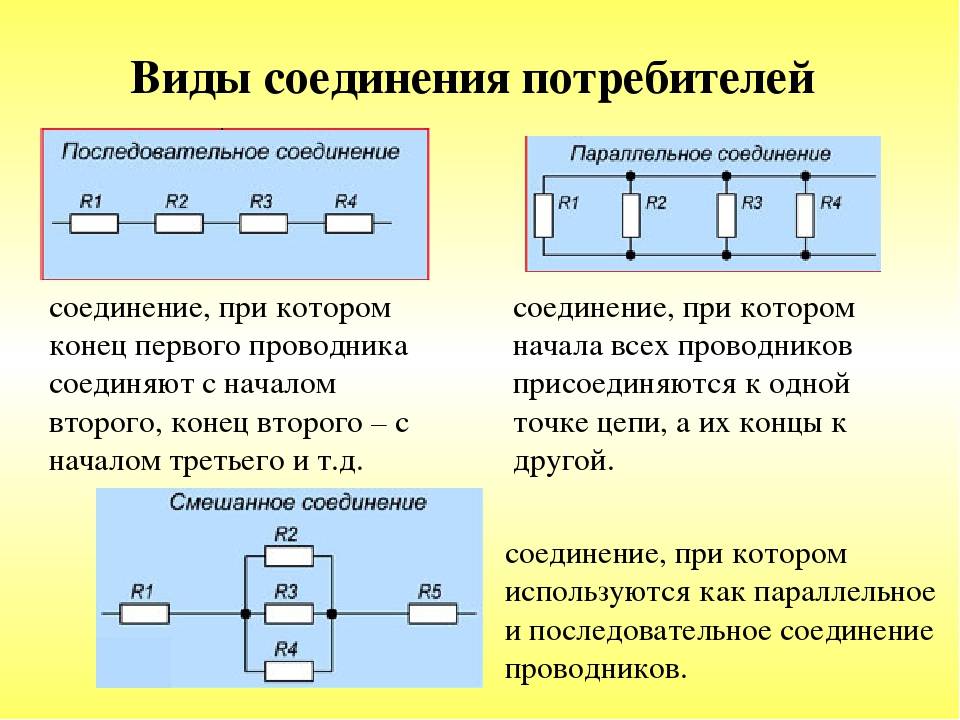

Расчет цепи

Основная цель расчета — определение на отдельных участках цепи:

Номинальный ток электрической цепи: что это такое, особенности

  • напряжения;
  • силы тока;
  • мощности и угла сдвига фаз.

В простых случаях, когда в цепи присутствует только резистивная нагрузка, неудобный для расчетов переменный ток заменяют так называемым действующим значением. Это постоянный ток, эквивалентный данному переменному, то есть выделяющий то же количество тепла.

Для синусоидальных переменных тока и напряжения, справедливы выражения:

  • I = Imax / корень из 2 = Imax / 1.41;
  • U = Umax / корень из 2 = Umax / 1.41;
  • где I и U — действующие значения, соответственно, тока и напряжения;
  • Imax и Umax — амплитуды тока и напряжения, то есть их максимальные отклонения от нуля.

Стандартное напряжение в бытовой электросети 210-230 В — это действующее значение. Реальное значение колеблется в пределах от -296 до 296 В (210 В) или от -324 до 324 В (230 В).

Аналогично, когда говорят, что прибор мощностью 2,2 кВт потребляет ток в 10 А, подразумевают действующее значение, тогда как реальная его величина колеблется в пределах от -14 до 14 А.

Номинальный ток электрической цепи: что это такое, особенности

График синусоидального переменного тока

Задача усложняется при наличии в комплексе таких элементов:

  • катушки индуктивности: возникают ЭДС само- и взаимоиндукции;
  • конденсаторы: появляются токи — зарядные и разрядные.

Под влиянием этих процессов напряжение и ток сдвигаются по фазе друг относительно друга, разница составляет 90 градусов, при этом в системах:

  • с индуктивностью — U опережает I;
  • с конденсаторами — напряжение отстает от тока.

В подобных цепях действуют те же законы, что и в цепях постоянного тока, но заменить переменные напряжения и ток на действующие значения нельзя, существует два пути:

  1. оперирование мгновенными значениями переменных величин;
  2. запись их в векторной (комплексной) форме.

В первом варианте приходится иметь дело с тригонометрическими уравнениями, поскольку мгновенные значения тока и других параметров выражаются через функцию «sin(ωt)», где ω — угловая частота вращения ротора генератора, t — время. Решение таких уравнений отличается сложностью, потому этот путь непопулярен. Векторными величинами оперировать проще.

Этот метод называют символическим. При составлении уравнений, векторы записывают в виде комплексных чисел, задаваясь условным положительным направлением для тока, напряжения и ЭДС.

В алгебраической форме комплексное число выглядит так A = a + jb, где:

  • А — действительная (вещественная) часть;
  • j — мнимая единица;
  • b — мнимая часть.

Букву, выражающую электрический параметр, в комплексной записи подчеркивают. Для проверки правильности расчета цепи составляют баланс активной и реактивной мощностей.

Вычисление по символическому методу подобно расчету цепи постоянного тока, только все реальные электрические параметры выражаются комплексными числами. Результат расчета — токи и напряжения на участках цепи, также записываются в комплексной форме.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
