Схемы подключения трехфазного счетчика электроэнергии

Только верно присоединенный счетчик правильно определяет и контролирует количество используемого тока. Поэтому прибор следует верно присоединить. Схема монтирования обусловливается видом.

Полукосвенная

В сеть монтируется с ТТ. Поэтому возможно присоединять в сети с высокими мощностями. Разрешается до 60 кВт. Применяя этот метод учета, для установления трат стоит разность показателей умножать на определенное значение трансформации.

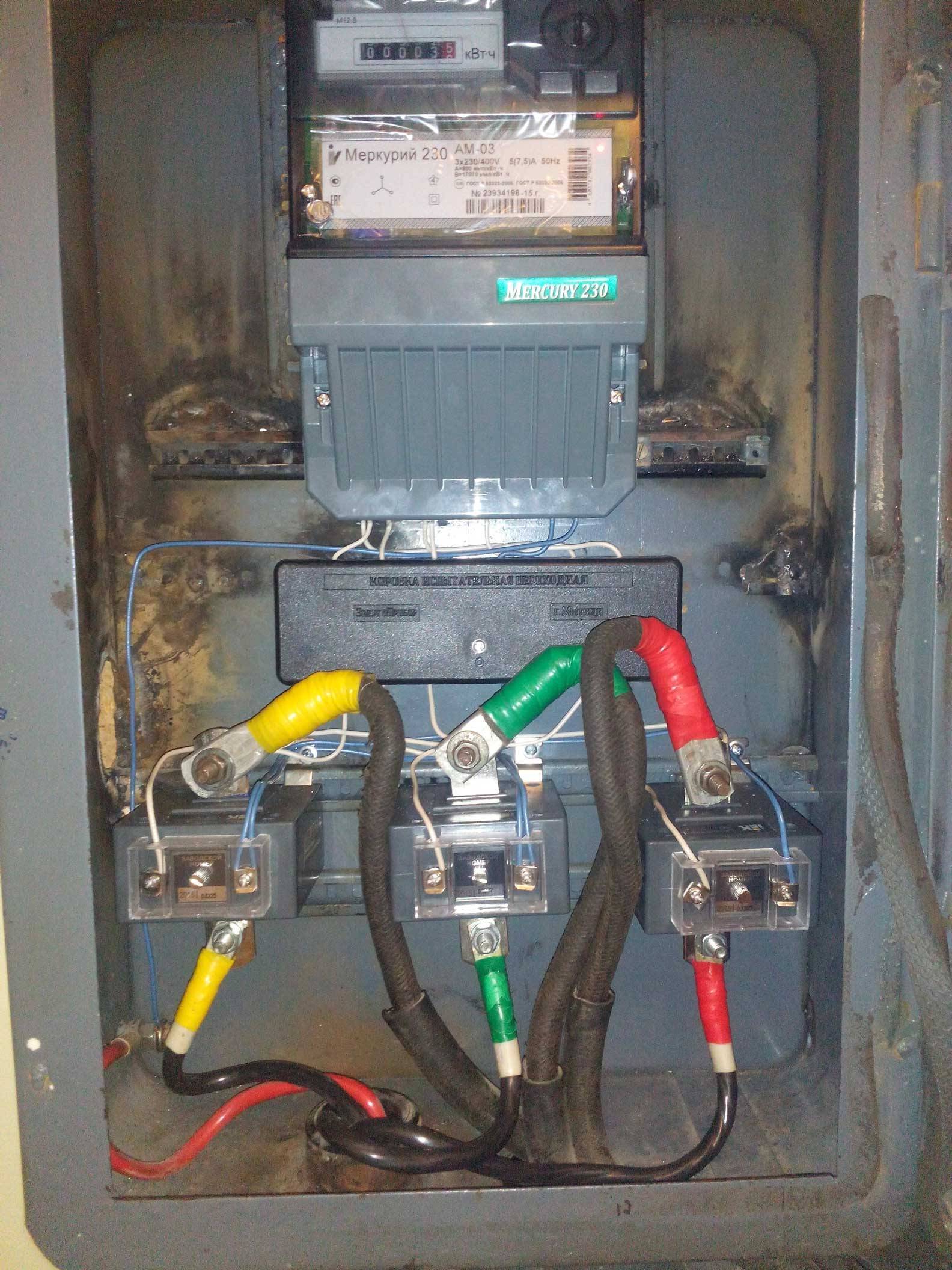

Десятипроводная

Она пользуется большой популярностью. Именно ее эксперты советуют устанавливать сейчас. Ведь она имеет ряд преимуществ. У них нет гальванической связи токовых цепей прибора учета и цепей напряжения. Поэтому подключать ее гораздо безопаснее. А еще благодаря ей удобнее проводить манипуляции.

Не нужно отключать установки при смене счетчика или при проведении различных манипуляций. Он отличается правильностью. Ведь сбор сведений по всем фазам происходит независимо. Если происходит нарушение цепей учета по какой-то из фаз, функционирование учета на других фазах продолжается.

3х-фазный счетчик для правильного функционирования монтировать аккуратно

Особенное внимание стоит уделить маркировке. 10-проводная требует больше проводов, чем остальные схемы

10-проводная имеет недостаток: значительный расход проводника для сборки вторичных цепей учета.

Семипроводная

Свое название получила из-за числа проводов, применяемых во время присоединения. Считается устаревшей, хоть и встречается.

Трансформаторный счетчик должен иметь контактную панель. Если ее нет, то должна присутствовать колодка. Они служат проводником соединения. Их располагают посреди электрического шнура и счетчика.

Звезда

Нюансы метода:

  • все типы КЗ проводят ток индивидуально. А гарантия безопасности и функционирования, созданная данным способом, откликается на любое КЗ;
  • ток в реле принадлежит к фазному;
  • ток нулевой последовательности, не проходящий через реле, не выйдет за грани треугольника ТТ.

Неполная

Устанавливать неполную звезду стоит лишь в сетях, где есть нулевые изолированные точки. Они ограждают от междуфазных КЗ. Она откликается лишь на отдельные появления КЗ однофазного.

Полная

Если есть глухозаземлённая нейтраль, то нужно присоединение ТТ к трём фазам.

Косвенное

Если в сети аппараты, использующие энергию электричества, тратят ее больше номинального значение силы тока, проходящего сквозь счётчик тогда стоит вмонтировать разделительные ТТ. Присоединяют их в разрыв силовых токоведущих шнуров.

С двумя ТТ

В сетях 380 В, при образовании систем учёта расходуемой мощи больше 60кВт, 100А электросчетчик устанавливают, применяя косвенную схему присоединения трехфазного через ТТ. Это помогает измерять большую используемую мощь при помощи аппаратов учёта для меньшей мощи, используя коэффициент пересчёта показателей устройства.

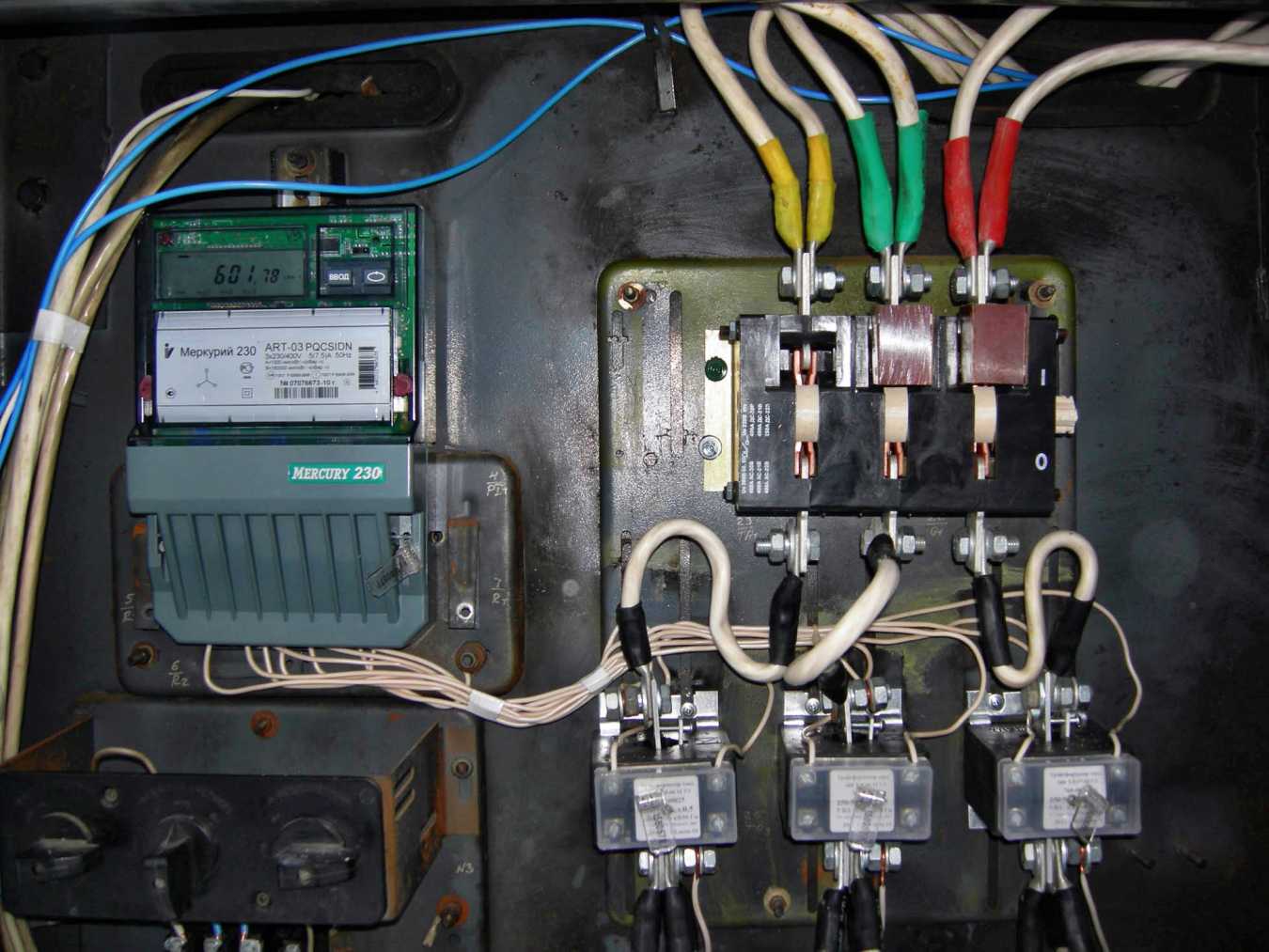

Меркурий 230

Схемы сборки счетчика Меркурий с применением ТТ отличаются сложностью. Подключающий не должен забывать в процессе об ответственности. Обычно он применяется в сети 380 вольт.

Если есть однофазовое и двухфазное КЗ “земля”, то выявляются токовые объемы в реле.

Для чего нужны устройства

При организации бесперебойной работы любой промышленной организации активно задействуются трансформаторы тока нулевой последовательности. Посредством данных приборов удается проводить без каких-либо помех сварочные работы. Это обусловлено тем, что трансформаторы способны нормализовать мощность тока в сети, благодаря чему не происходит скачков напряжения. Соответственно владельцы промышленных объектов могут не переживать по поводу сохранности дорогостоящего оборудования, так как даже при работе сварочных агрегатов не будет происходить замыканий и больших перепадов в электрической сети.

Многие владельцы городских квартир и загородных домов не однократно сталкивались со скачками напряжения, из-за которых выходила из строя бытовая техника. Чтобы защитить свое имущество от повреждений, собственники таких объектов недвижимости используют трансформаторы тока, которые для каждого жилища выбирается по мощности.

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

При организации бесперебойной работы любой промышленной организации активно задействуются трансформаторы тока нулевой последовательности.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

  • кабели на столбе в защитной оболочке, коробах, каналах;
  • шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
  • до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
  • щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
  • вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
  • заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
  • после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Популярные статьи  Почему умывальник и вода бьют током?

Выбор класса точности

Параметр трансформатора тока, указывающий, что погрешность измерений величины тока вторичной обмотки ТТ не превышает значений, указанных в нормативных документах по ГОСТ 7746-2011. Согласно данному ГОСТу, номинальные значения классов точности, следующие: 0,1, 0,2S, 0,2, 0,5, 0,5S, 1, 3, 5, 10.

Для цепей измерительных приборов, учетного оборудования и систем релейной защиты классы точности преобразователей тока будут разными.

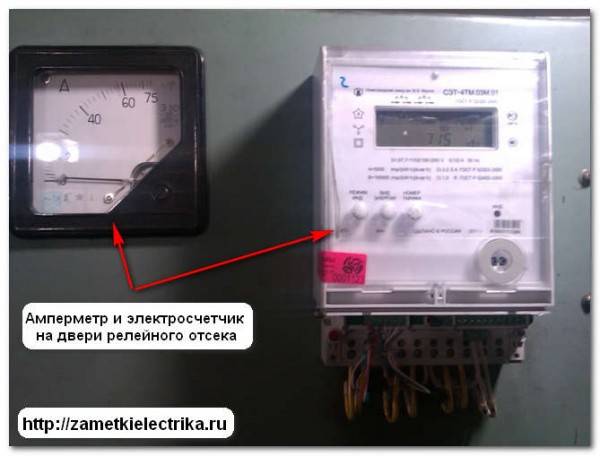

А для учета электроэнергии общего или коммерческого типа применяются обычные классы точности преобразователей тока равные 1, 3. Нужно добавить, что для питания измерительных приборов типа амперметры и подобные им, выбираются трансформаторы тока классом точности 0,5 или повышенной точности, погрешность которых составляет 0,5S.

Блоки автоматики и релейной защиты требуют к своим источникам питания в сетях распределительных установок использования оборудования повышенной точности, в которых погрешность величины тока вторичной обмотки трансформатора не будет превышать 10% значения. Маркировка такого класса точности – 10 (Р).

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

Схемы включения

Для питания релейной аппаратуры, токовых обмоток учета электроэнергии общего или коммерческого назначения существует три основных схемы включения трансформаторов тока:

  • «полная звезда»;
  • «неполная звезда»;
  • «треугольник».

Каждая из типов подключения для различного назначения оптимизирует работу измерительных, учетных систем электрооборудования, позволяет сделать оптимальными параметры учета электроэнергии в цепях новых или действующих распределительных устройств до и выше 1000 вольт.

Это интересно: Шаговый двигатель — устройство, принцип работы, область применения

Выбор щита

После того как вы определились со всем вышеизложенным (автоматы, УЗО, ОПС, счетчик), пришло время выбрать ящик для всего этого. А именно исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в котором вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны,  так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?Виды щитов

Ну и последнее что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.

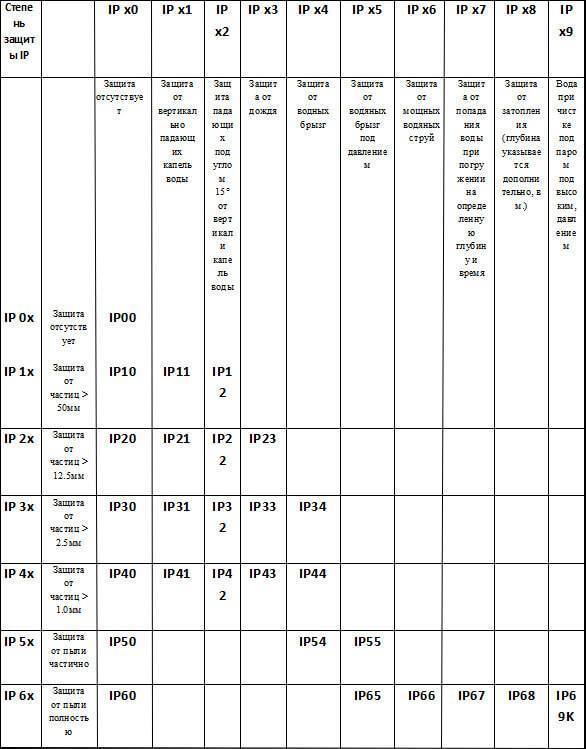

Таблица степени влагозащиты.Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

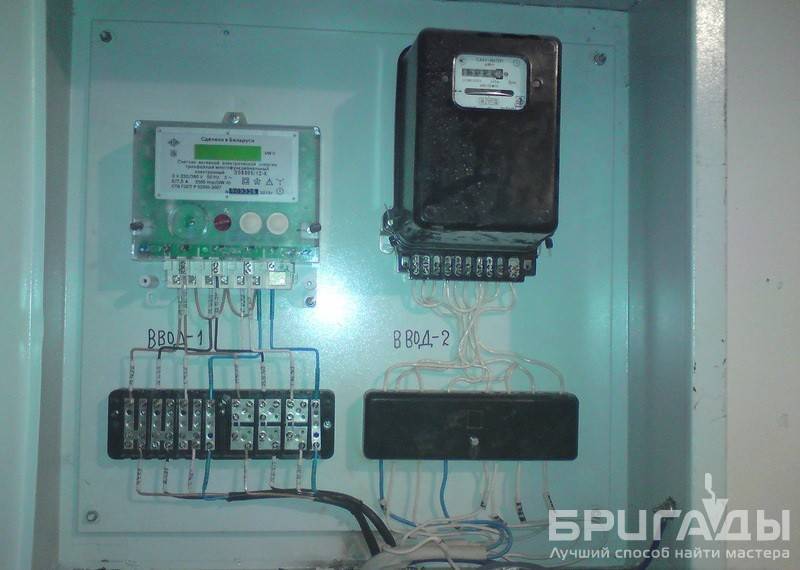

Схемы подключения трансформаторов

От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:

  • Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
  • При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);

Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

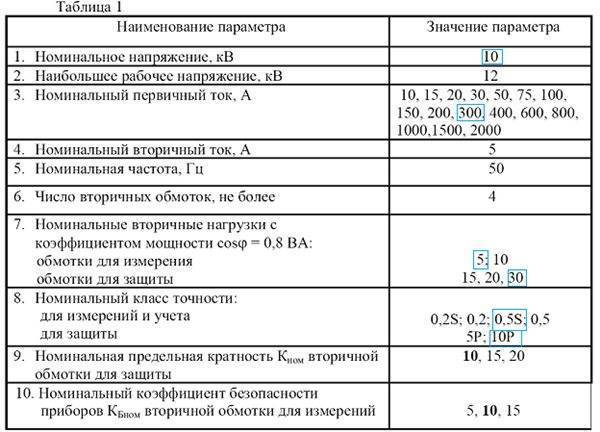

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик.

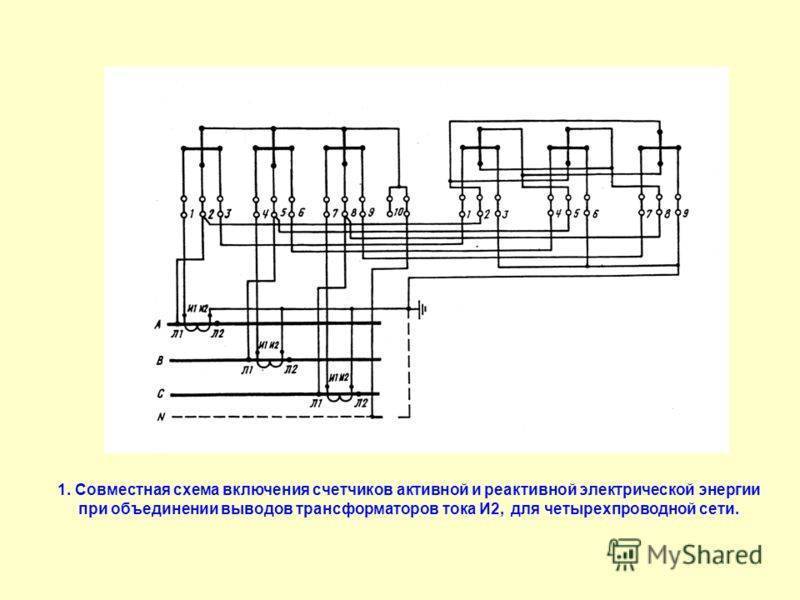

Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).

Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:

  • Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
  • Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
  • Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.

Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.

Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора

К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.

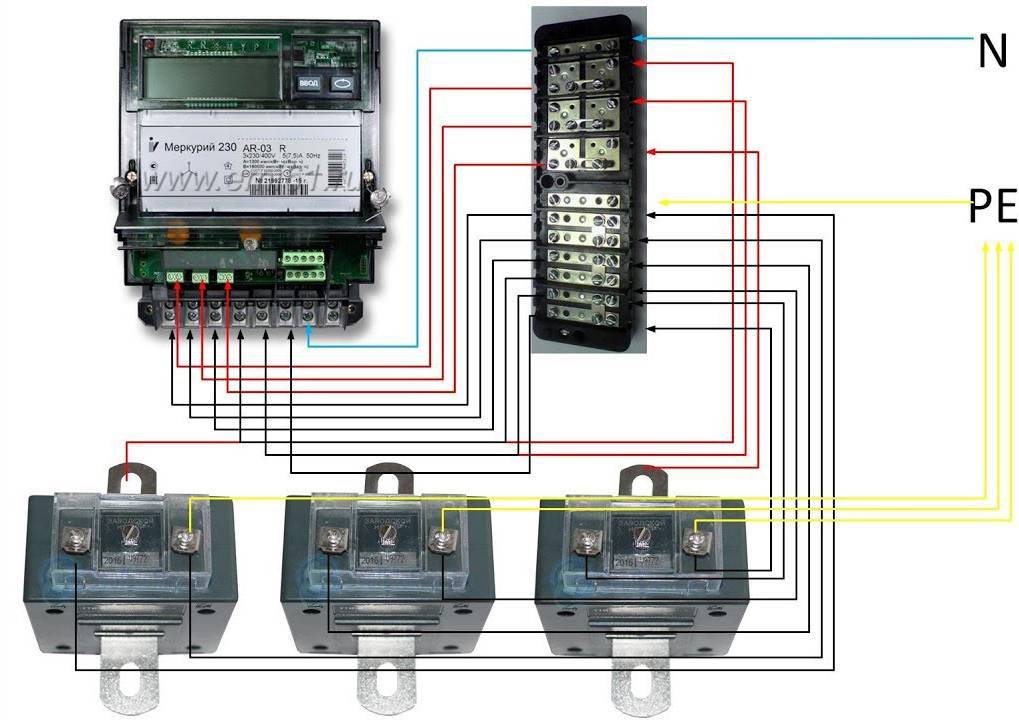

На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:

  • К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
  • Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
  • Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
  • Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.

Аналогичным образом подключаются все оставшиеся фазы.

Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).

Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.

Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).

Схема подключения трансформатора тока

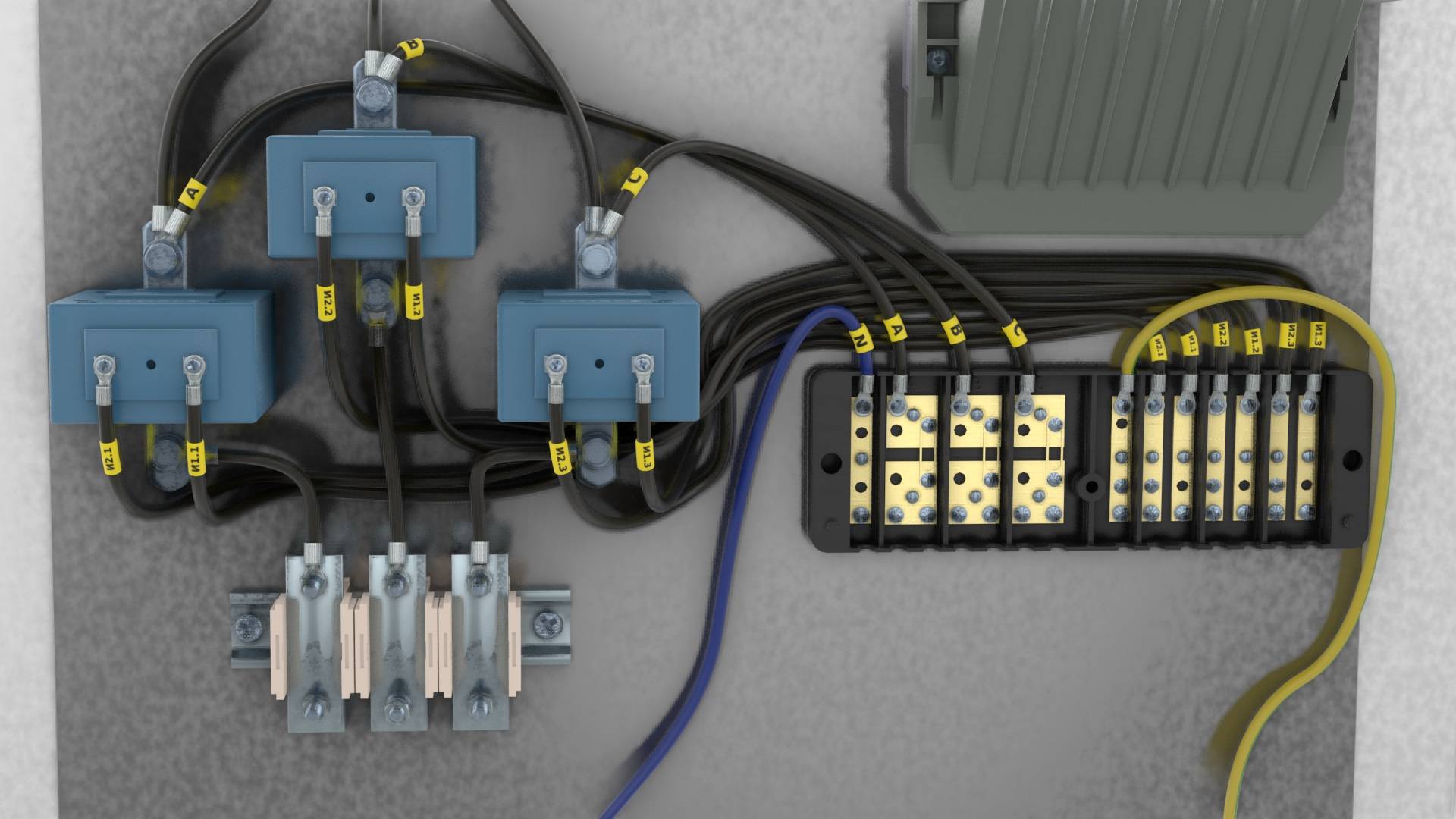

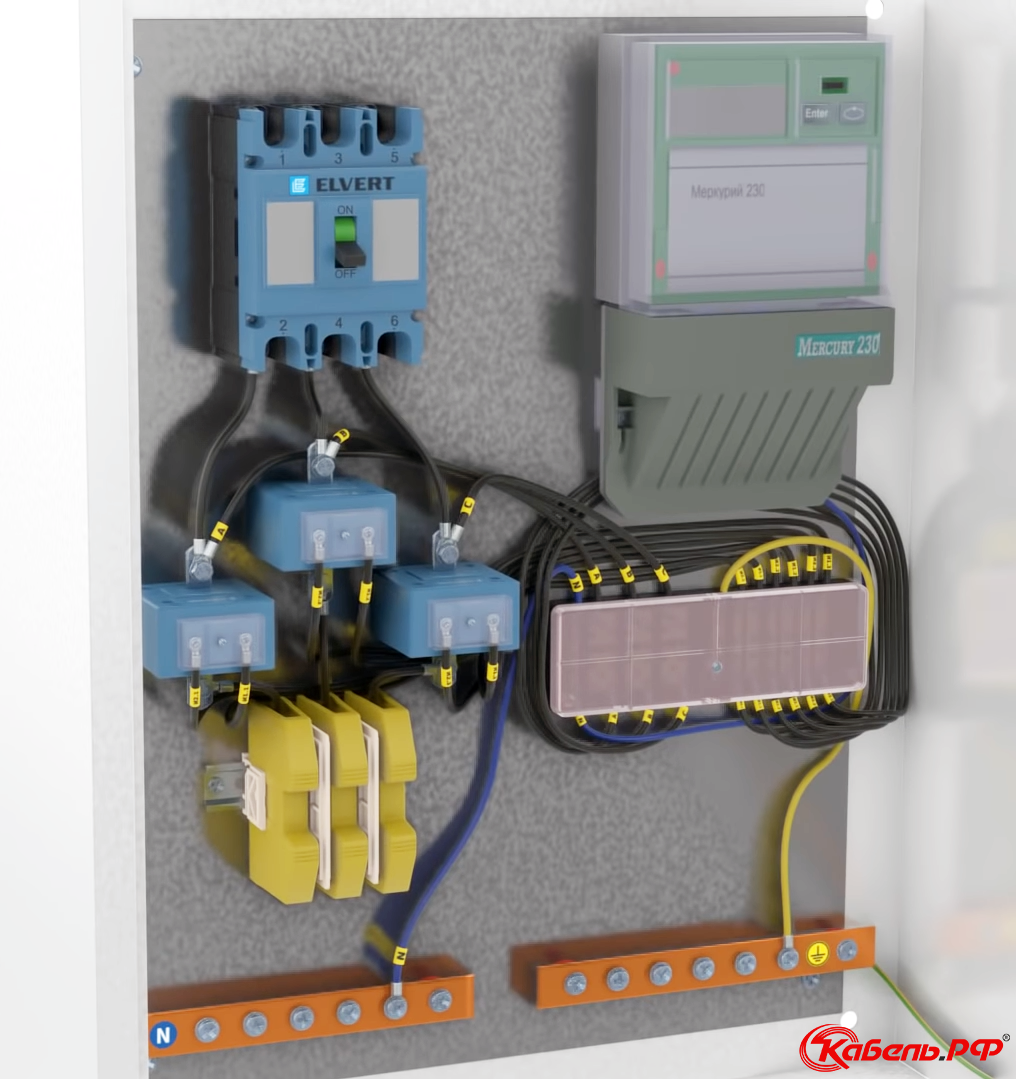

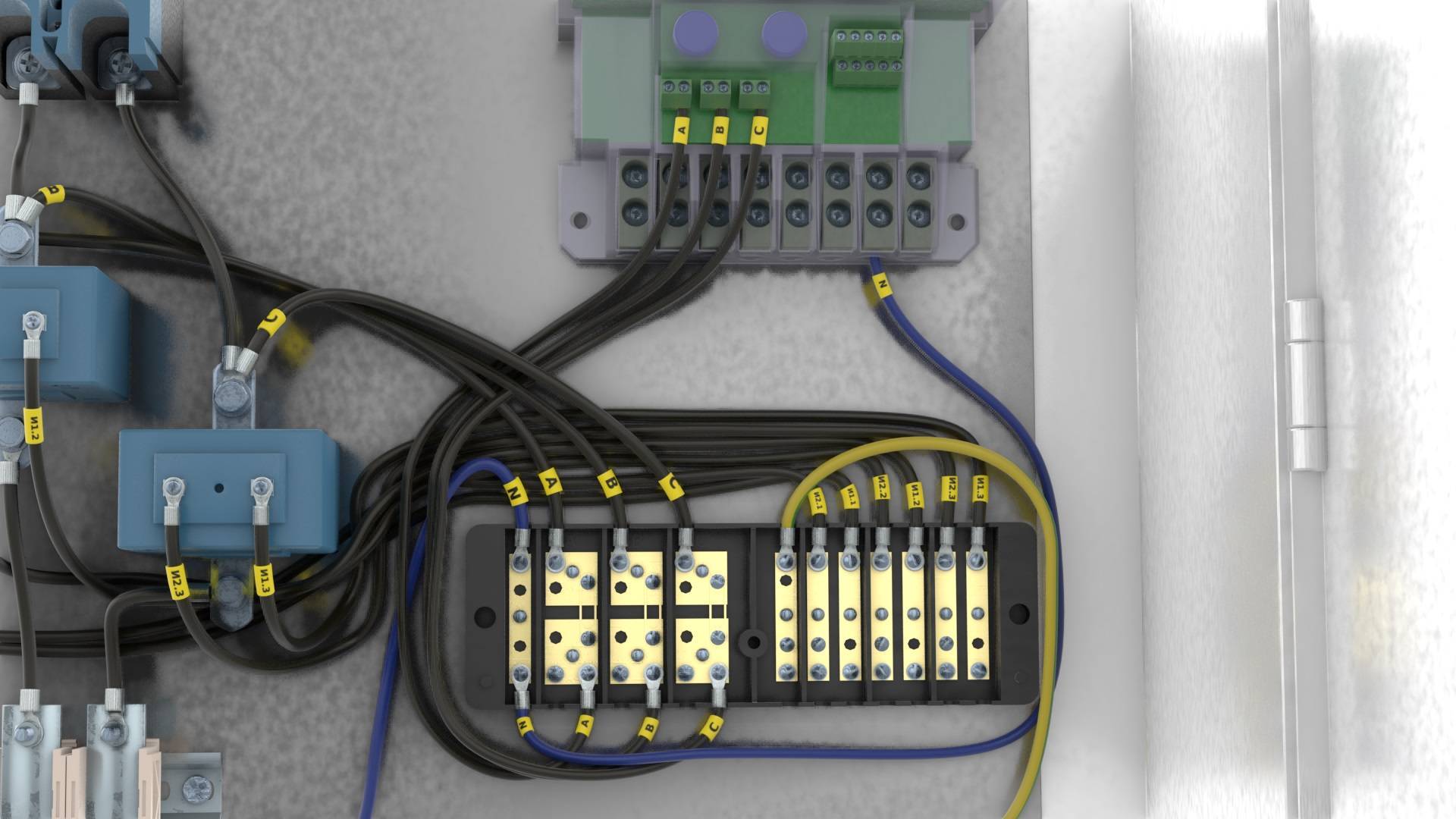

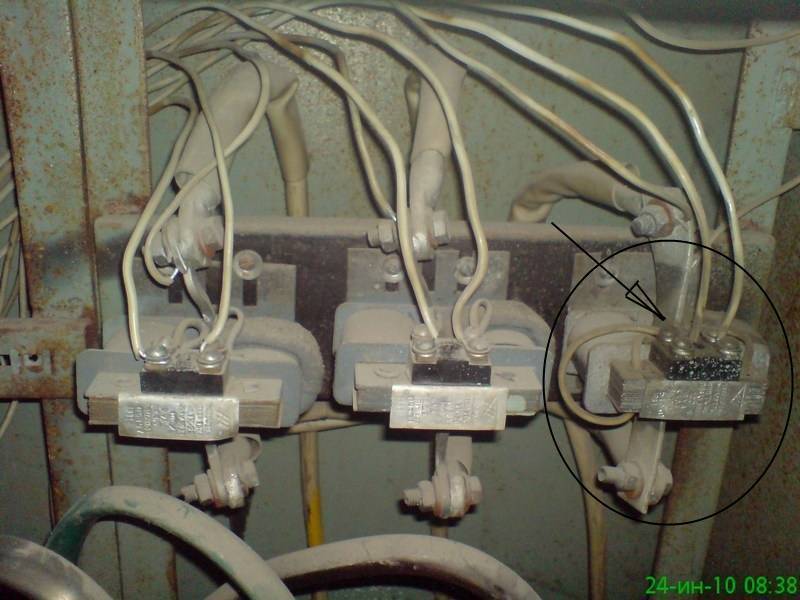

В щите на монтажной панели выполняется установка вводного автоматического выключателя, трех трансформаторов тока, клемм, испытательной коробки и самого счетчика, а также нулевой шины и шины заземления

Важно отметить, что при установке щита учета вне помещения следует предусматривать обогрев для обеспечения положительной температуры

Далее отмеряем и производим зачистку монтажных проводов соответствующего сечения для подключения силовых цепей, а многопроволочные жилы оконцовываем. Стоит отметить, что для подключения могут использоваться гибкие изолированные шины. Затем от автоматического выключателя производим подключение к силовым выводам трансформаторов тока по следующей схеме:

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

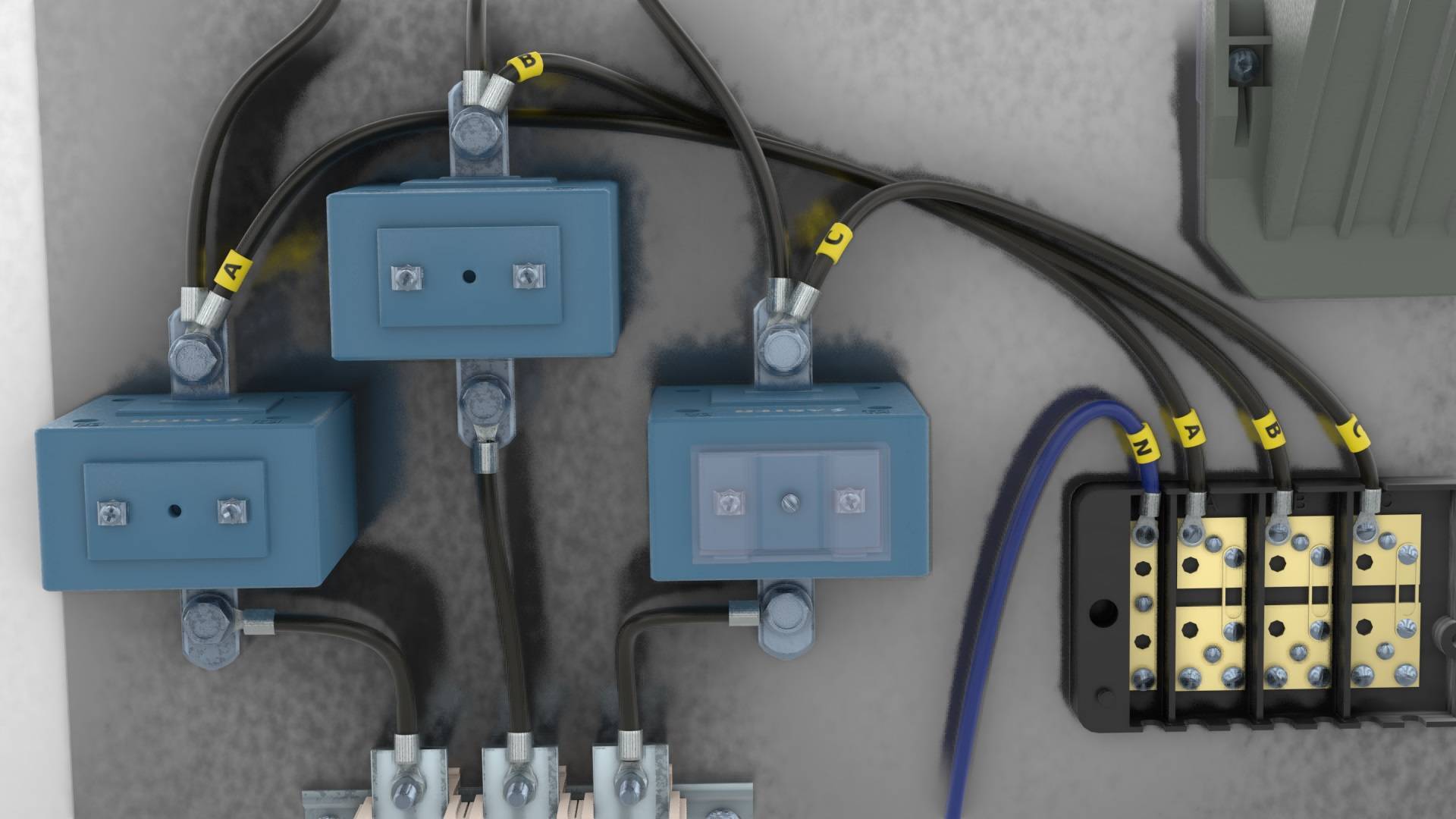

Также от выводов «Л2» трансформаторов тока производим подключение к соответствующим винтовым клеммам.

Популярные статьи  Что такое реактивное сопротивление трансформатора?

Выполнив подключение трансформаторов тока к силовой цепи, переходим к подключению измерительных цепей.

Отмеряем необходимую длину монтажных проводов сечением 2,5 мм² черного, синего и желто-зеленого цветов, зачищаем и оконцовываем болтовыми наконечниками. Также производим маркировку с обеих сторон. Снимаем крышку испытательной коробки и выполняем подключение в соответствии со схемой:

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?

Далее шунтируем токовые цепи при помощи винтов, убираем перемычки и продолжаем подключение:

Подключение прибора учета электроэнергии

Рассмотрев функциональные принципы работы электронного счетчика, пора перейти к практической части. Речь пойдет о том, как производится правильная установка одно- и трехфазного прибора учета.

Схема монтажа в существующую энергосеть, непосредственно указана на корпусе устройства или его документации. Она различна для сетей 220 В и 380 В (соответственно — одной или трех фаз). В общем виде электросчетчик, вне зависимости от его вида (электронный или индукционный), — в том случае, если он предназначен для работы на одной фазе — подключается по следующей схеме:

Монтаж трехфазного счетчика электроэнергии, выполняется немного иначе:

Последовательность контактов разных моделей может отличаться.

Кроме того, есть частные случаи, когда электросчетчик соединяется с линией не напрямую, а через трансформаторы тока:

После установки прибора учета, (если конечно она не производится в интересах личной информативности) нужно обратиться к обслуживающему персоналу поставляющей электроэнергию организации. Последний выполнит проверку правильности соединения, снимет начальные показания прибора и зафиксирует его заводские данные. После проводится обязательное пломбирование устройства учета, с целью предотвращения последующего внесения изменений в схему подключения.

Преимущества и недостатки

Конструкция ТТ обеспечивает возможность безопасного подключения электросчетчика, который в нормальных условиях функционирует на рабочей сетевой частоте 50 Гц и номинальном токе во вторичной обмотке, равном 5-ти Амперам. Выбор значения Ктр = 100/5, например, позволяет рассчитать кратность передачи, обеспечивающей получение в нагрузочной цепи тока в 100 Ампер. В данном случае она соответствует 20-ти.

Подключение трехфазного счетчика

За счёт использования трансформаторных изделий этого класса удалось отказаться от неудобных в изготовлении и громоздких электрических приборов. Помимо этого, возможность подключения счетчика через трансформаторы тока гарантирует их надежную защищённость от КЗ и перегрузок.

Действительно, в аварийных ситуациях чаще всего из строя будет выходить сравнительно дешёвый ТТ, а не подключённый к нему прибор учёта электроэнергии.

К числу недостатков, которые имеют фазные счетчики, следует отнести:

Во-первых, при малом потреблении в линейных цепях измерительный ток во вторичной обмотке иногда не достигает порога срабатывания механизма счетчика, вследствие чего последний не способен функционировать в нормальном режиме;
Во-вторых, при его подключении необходимо обращать внимание на полярность включения трансформаторов тока, что не всегда удобно;
И, наконец, при использовании ТТ потребуется дополнительное место для его установки, а сам прибор нуждается в периодической поверке (совместно с подключённым электросчётчиком).

Обратите внимание! Современные электронные счетчики электроэнергии практически лишены первого недостатка, который в основном касается электромеханических моделей. Другие проблемные места скорее можно отнести к сложностям включения прибора в трёхфазную цепь, чем к его недостаткам

Другие проблемные места скорее можно отнести к сложностям включения прибора в трёхфазную цепь, чем к его недостаткам.

Выбор счетчика

Что бы собрать щит учета электроэнергии на 220В вам не обойтись без счетчика. Счетчики бывают  электромеханические и электронные. Электромеханические счетчики имеют механический механизм отсчета, конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на  табло.

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?Механический счетчик

Электронный счетчик имеет жидкокристаллический дисплей,  на котором выводятся показания.  Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети  или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Так же много моделей оснащены функцией дистанционной передачи показаний.

Так же счетчики подразделяются на однотарифные и двухтарифные. Однотарифные  счетчики считают электроэнергию по одному тарифу, то есть по дневному и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик  считает  электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Какой счётчик и трансформаторы тока нужны для сборки щита учета электроэнергии?Электронный счетчик

Класс точности- это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети

Так что на этом параметре не стоит  заострять внимание

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются  также как автоматы и не требуют специально отведенного места для себя.

Многотарифный электросчетчик

Основной параметр с точки зрения экономии – это  количество тарифов, заложенных в электросчетчик для квартиры, бывают однотарифные, двухтарифные или многотарифные электросчетчики. Остановимся подробнее на двухтарифном, где дневной тариф с 7:00 до 23:00 и ночной с 23:00 до 7:00.

В качестве примера, рассмотрим тарифы на электроэнергию в Москве в 2014г.

Из таблицы видно, что ночной тариф Т-2 ниже дневного Т-1 на  75%, таким образом, если, к примеру, из ваших ежемесячных 200 кВт*ч,  на ночной тариф Т-2 приходится половина потребленной электроэнергии, то цена за электроэнергию будет равна:

Ц=Wдень*Т-1 + Wночь*Т-2 = 100*4,53 + 100*1,16 = 569 рублей

При одноставочном тарифе, когда цена за электроэнергию одинаковая во всех часах суток:

Ц=W*Т = 200 * 4,50 = 900 рублей

Разница составила 331 рубль, а за год уже будет 4.000 рублей, Ваш многотарифный электросчетчик для квартиры, дома окупится уже практически за 1 месяц, а в дальнейшем Вы будете реально экономить на оплате электроэнергии. А если у вас свой дом с потреблением не 200 кВт*ч в месяц, а 2.000 кВт*ч (электрическое отопление, электрические теплые полы, стиральную машинку включаете только ночью), то экономия при многотарифном электросчетчике будет уже намного существеннее.

Популярные статьи  Освещение в коридоре: нормы, требования, особенности

Но……не все для всех так одинаково в оплате за электроэнергию с двухтарифными электросчетчиками, возьмем другой регион – Курская область:

В Курской области цена за электроэнергию, если электросчетчик “намотал” также 200 кВт*ч будет при тарифе “день-ночь” равна:

Ц = 100*3,22 + 100*2,41 = 563 рубля

 А при одноставочном тарифе:

Ц = 200 * 3,05 = 610 рублей

Разница при двухтарифном электросчетчике для квартиры, дома уже не столь существенная, и это с учетом потребления электроэнергии днем и ночью 50 на 50. И если в частном доме этого добиться вполне реально – увеличивая ночью мощность электроотопления дома или теплых полов, а днем уменьшая, то в квартире потребление днем в большинстве случаев будет составлять процентов 80, а это уже приведет к тому, что по тарифу “день-ночь” вы будете платить больше, чем при одноставочном. Но если разница в цене электросчетчика в 600-800 рублей для вас несущественна, то приобретайте многотарифный электросчетчик для квартиры, дома. В случае постоянной переплаты по тарифу день-ночь, всегда можно перейти на однотарифный, написав, соответствующую бумагу в энергосбыт, если платите за электроэнергию ему напрямую, или же в вашу управляющую компанию.

На мой взгляд, переход на многотарифный режим, в первую очередь, зависит от образа жизни человека, если человек постоянно просыпается в 7 утра, и ложиться спать до 23 часов, то переход на многотарифный учет, абсолютно ему не нужен. Можно, включать стиральную машинку после 23 часов, когда вы уже спите, но процесс вы не контролируете, и одна протечка воды в стиральной машинке, если придется делать заново соседям и себе ремонт, “съест” всю экономию от “ночного” тарифа на долгие годы.

Дополнительные параметры электросчетчика

Кратко опишу различные дополнительные параметры и функции электросчетчиков. Различаются электросчетчики по принципу действия: на электронные и индукционные, многие ошибочно считают, что если электросчетчик для квартиры электронный, то он заведомо точнее, чем индукционный, но это не так. Если у электросчетчика класс точности (погрешность) одинаковый, например 1%, то и считать эти электросчетчики будут одинаково с погрешностью до 1%.

В настоящее время, существует множество дополнительных характеристик и опций электросчетчика для квартиры, дома – это и отображение различной информации на дисплее (дата-время, параметры электрической сети, значение мощности, прироста электроэнергии за месяц, год и т.д.), хранение значений электроэнергии в течение нескольких месяцев, электронные пароли, удаленное подключение и считывание показаний электросчетчика по цифровым интерфейсам, GSM модему, при помощи оптического порта, и многое другое.

Понятно, что чем больше электросчетчик для квартиры, дома “наворочен”, тем он дороже. У ведущих производителей электросчетчиков, достаточно большой выбор, от самых простых индукционных электросчетчиков за несколько сотен рублей, до электронных со всевозможными наворотами за несколько десятков тысяч рублей.

Также при выборе электросчетчика обратите внимание, чтобы электросчетчик для квартиры, был внесен в Государственный реестр средств измерений России (Госреестр), т.е. электросчетчик для квартиры должен быть “одобрен” российскими стандартами в области метрологии

Каждое средство измерения удовлетворяющее российским стандартам заносится в реестр под своим уникальным номером.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.
