Скрытая и открытая проводка в деревянном доме

Содержание

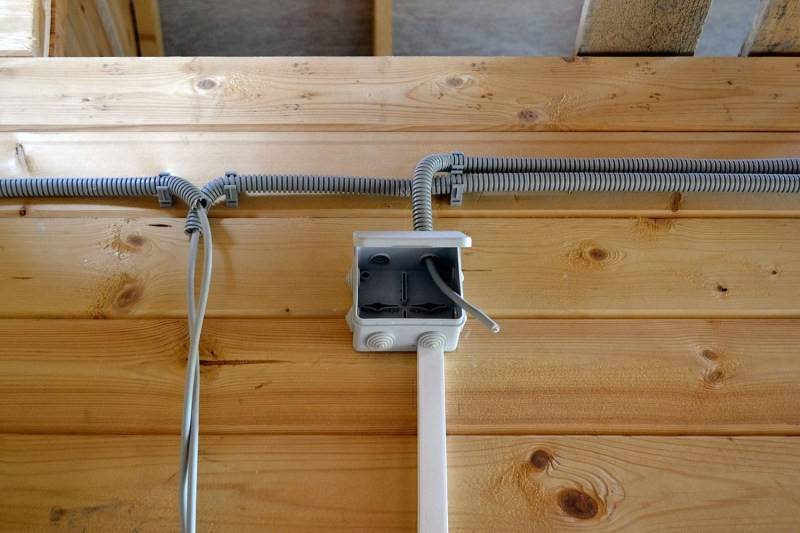

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

Скрытая и открытая проводка в деревянном доме

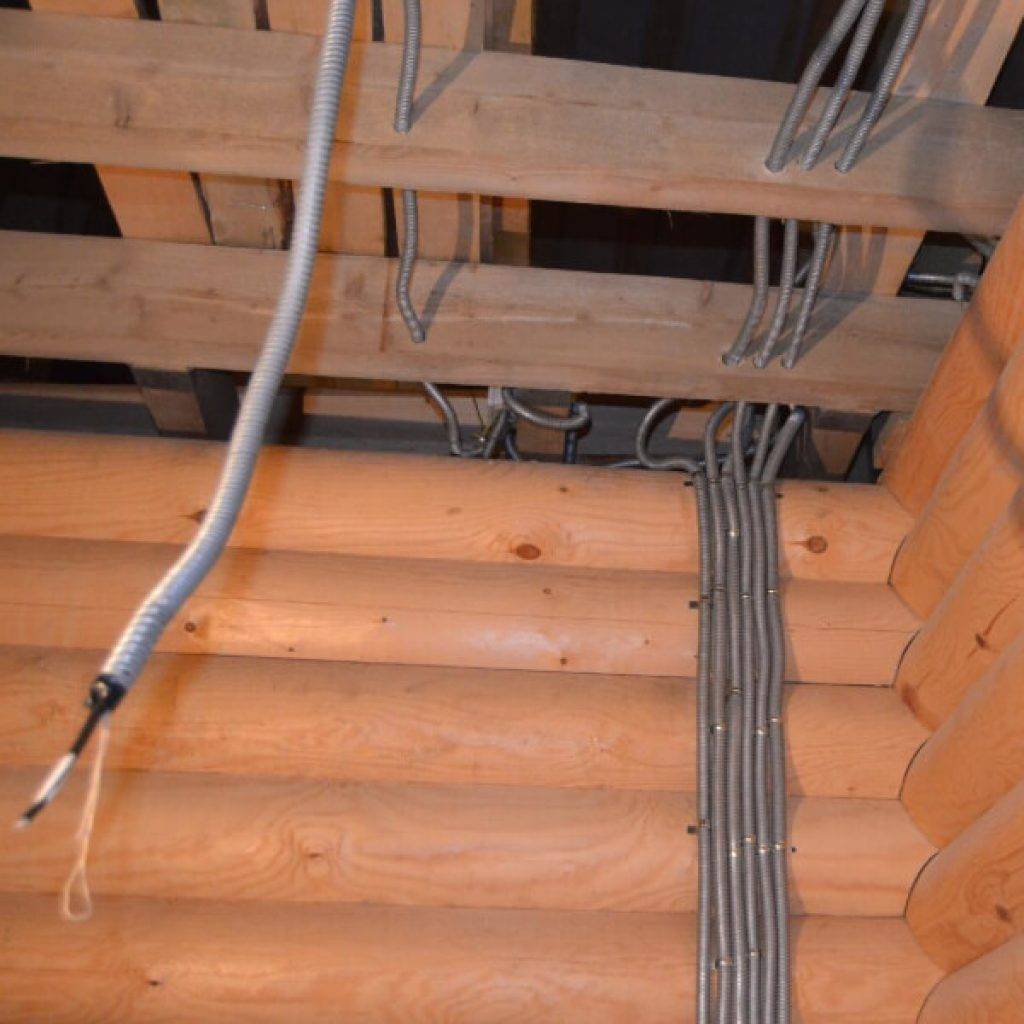

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Скрытая и открытая проводка в деревянном доме

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Скрытая и открытая проводка в деревянном доме

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

  • Осветительные приборы;
  • Выключатели;
  • Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

  • Электрообогреватели;
  • Стиральная машина;
  • Телевизоры;
  • Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

  • Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
  • Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Скрытая и открытая проводка в деревянном доме

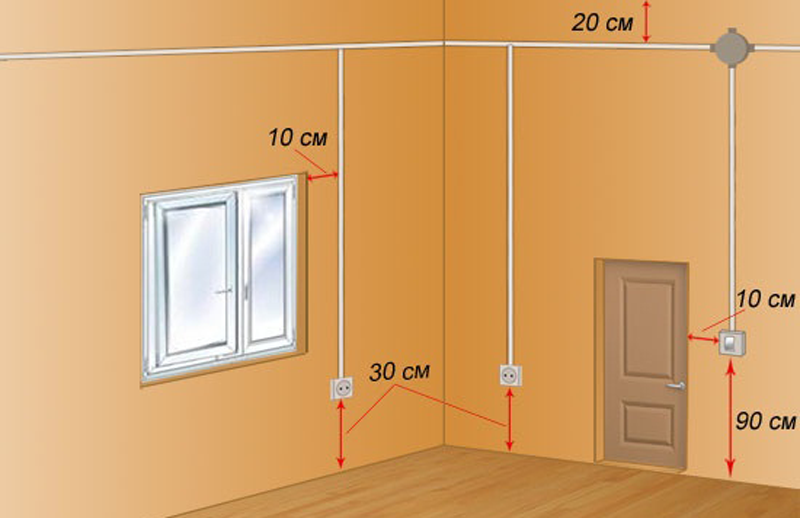

Оптимальная схема расположения выключателя и розеток

  • Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
  • Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Скрытая и открытая проводка в деревянном доме

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода Особенности
Надземный Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр.

Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.

Подземный Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.
Популярные статьи  Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Скрытая и открытая проводка в деревянном доме

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

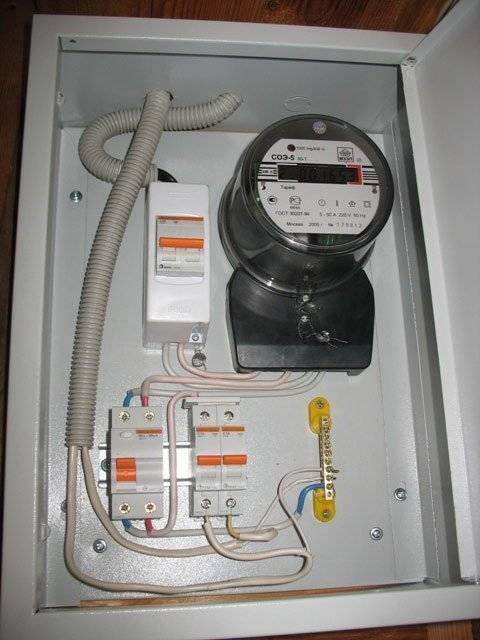

Особенности монтажа распределительного щитка

Скрытая и открытая проводка в деревянном доме

Такой щиток включает в себя следующие элементы.

  1. Бокс из пластика либо металла. Его габариты ничем не регламентируются, а потому экономить не стоит – рассчитывайте на то, что в будущем он будет дооснащен (если будет расширяться электрооснащенность здания).
  2. Электрический счетчик, в обязательном порядке опломбированный.
  3. Главный защитный автомат (на два или три полюса), его также зачастую пломбируют.
  4. Однополюсные А3 (их число бывает разным – по одному на каждую зону, на которые разделена электрическая сеть здания). Мощность автомата защиты для каждой конкретной зоны определяется в индивидуальном порядке. Чем меньшим будет номинал, тем безопаснее будет сама электропроводка в деревянном доме. К примеру, если у простой розетки допустимый максимум равен 16 А, то у автомата защиты он не должен быть выше.
  5. УЗО. Стоит такое устройство дорого, а потому многие отказываются от его установки. Но все же УЗО рекомендуется включить в общую сеть, так как оно предотвратит аварийные ситуации и защитит пользователей от поражения током. Выбирать и устанавливать устройство должен только квалифицированный электрик с учетом ряда специфичных параметров.

УЗО можно поставить и на всю систему внутри здания, однако в таком случае будут регулярные ложные срабатывания, да и определить источник опасности будет труднее. Удобно (но при этом и недешево) устанавливать УЗО с зонированием наподобие автоматов защиты.

Видео – Как правильно устанавливать УЗО

Также важно, чтобы аппаратная часть щитка была только от проверенного производителя и имела все необходимые сертификаты. Ведь именно от этого во многом будет зависеть уровень безопасности деревянного здания

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

Как найти скрытую проводку в стене квартиры прибором и без

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

  1. Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
  2. Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

  • ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
  • NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

Оформление стен

При оформлении стен совершенно недопустимы однотонные и держанные оттенки. Оформление поверхностей должно быть сложным.

В настоящее время лепнину на стенах окрашивают в несколько сочетающихся цветов: все оттенки розового, серого, белого, коричневого.

Также стены разрешается клеить хорошими обоями, например, тканевыми. Современные производители предлагают обои из натуральных материалов: лен, шелк, хлопок.

Необходимо учитывать, что они стоят недешево, поэтому некоторые дизайнеры оклеивают ими не всю поверхность стен, а только части.

Стены можно поделить на специальные зоны при помощи бордюра. Также на стене можно разместить фреску.

Кабель, его виды и аппаратура для монтажа

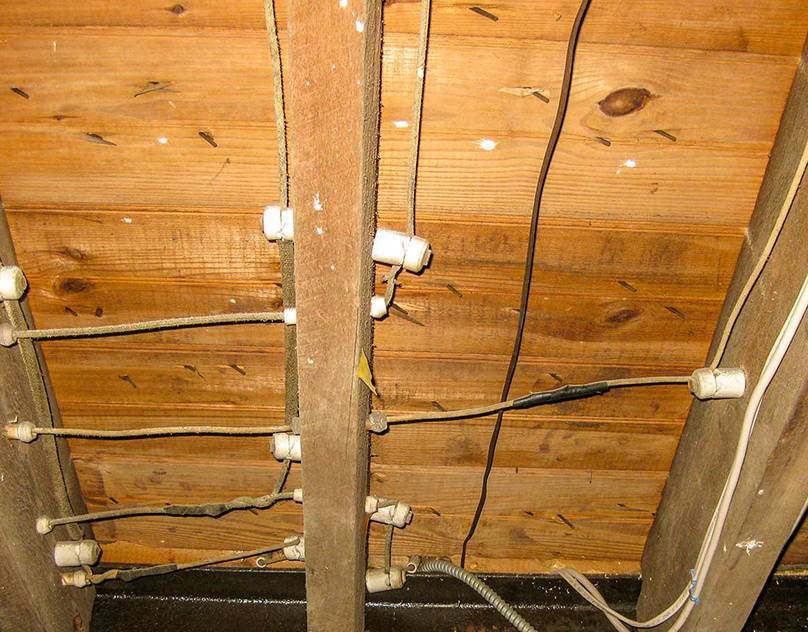

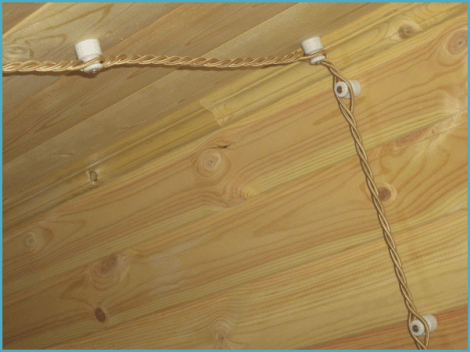

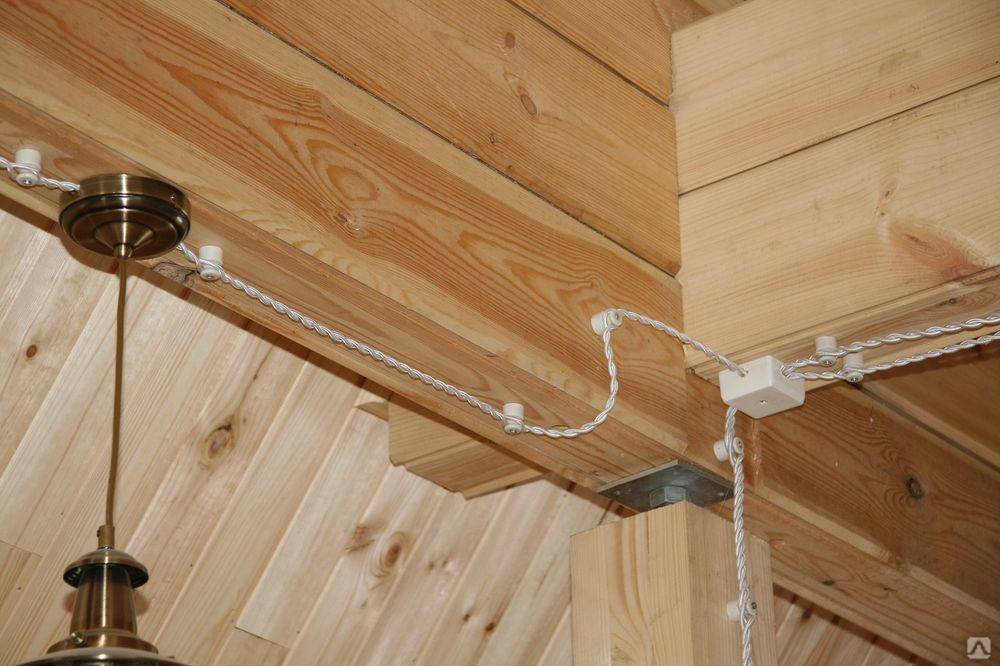

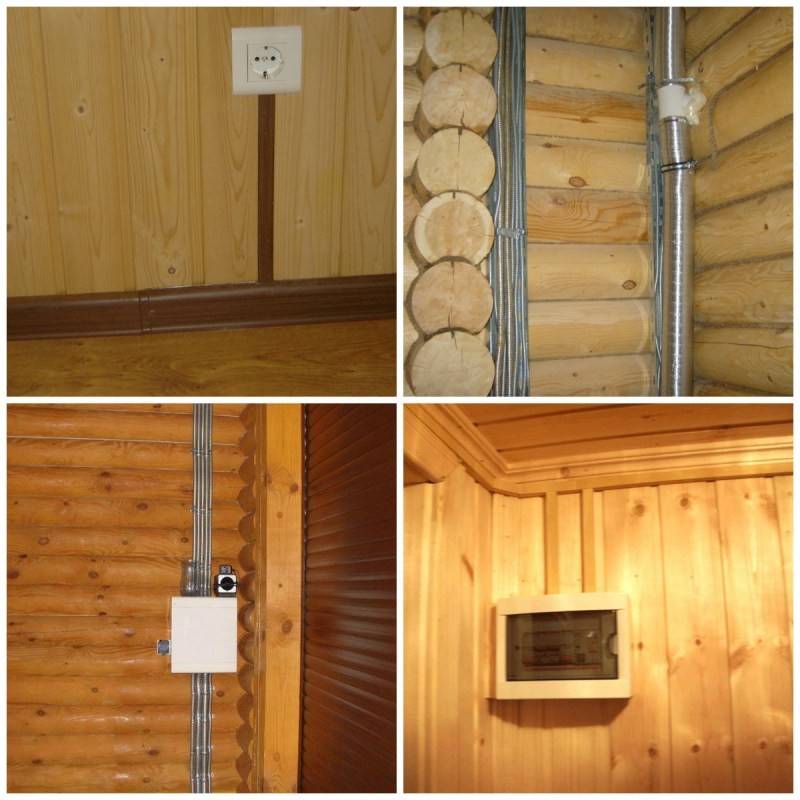

В частном доме из дерева в основном используется проводка открытого типа, реже – скрытая электропроводка. Кабель прокладываются по стенам и потолку и монтируются в защитные приспособления.

Скрытая и открытая проводка в деревянном доме

Скрытая и открытая проводка в деревянном доме

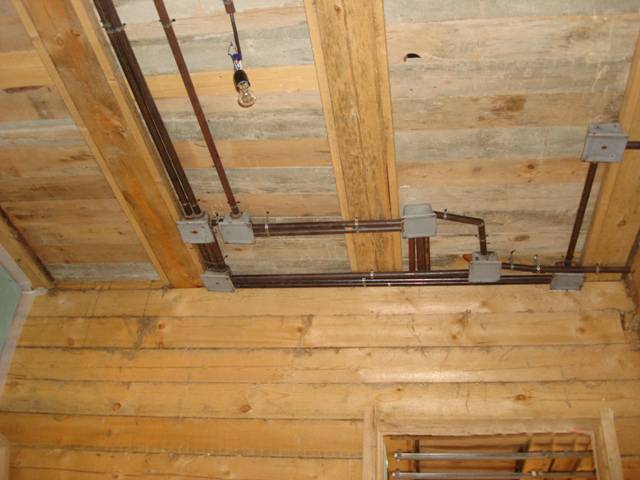

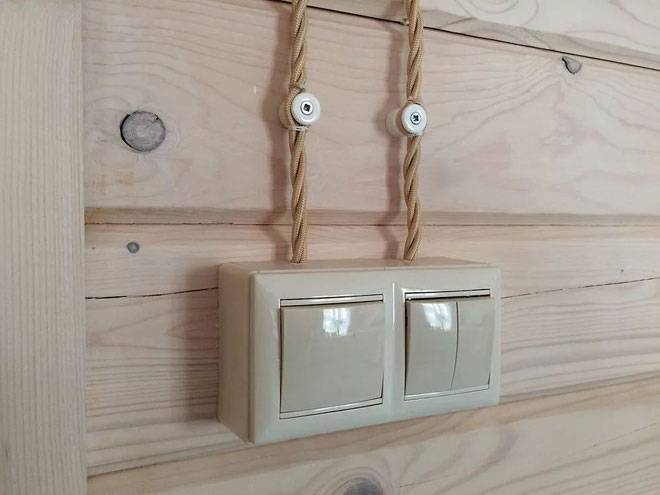

Самый распространённый вид защиты – пластиковые короба, однако существуют и другие решения, например, электротехнические плинтуса, металлические и гофрированные трубы. Также распространено открытое размещение на специальных изоляторах.

В основном используется медный кабель, отличающийся невысокой стоимостью и надёжной изоляцией. Если производится проводка в доме из кирпича, то неплохой альтернативой медному кабелю является кабель из алюминия.

Однако в частном деревянном доме электромонтаж с использованием алюминия не рекомендуется из соображений пожарной безопасности, особенно если это скрытая электропроводка. Розетки и выключатели подбирают исходя из их спецификации. Учитывается сила тока и тип установки этого оборудования.

Заземление – неотъемлемая часть процесса подключения! Для этого используют трехжильный кабель, оснащённый заземляющим проводом.

Скрытая и открытая проводка в деревянном доме

Скрытая и открытая проводка в деревянном доме

В целом список необходимого материала для успешного проведения электропроводки в частном доме выглядит так:

  • кабель;
  • защитные аппараты;
  • счётчик электроэнергии;
  • розетки;
  • выключатели;
  • щиток;
  • детали для крепежа;
  • индикаторы;
  • соединительные коробки;
  • различные инструменты для работы (отвёртки, клещи, пассатижи, дрель, болгарка, изолента, монтажные ножи, клеммники).

Благодаря этим приспособлениям, открытая электропроводка в частном деревянном доме станет явью очень быстро и правильно.

Скрытая и открытая проводка в деревянном доме

Скрытая и открытая проводка в деревянном доме

Выбор элементов защиты и автоматики

Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?

Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).

Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.

Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).

Розеточные группы

Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.

Цепи освещения

Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.

Кондиционеры, бойлеры и стиральная машинка

Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.

Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.

Духовые шкафы и электроплиты

Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.

Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.

Котлы отопления

Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.

Электропроводка в деревянном доме

Электромонтажные работы в деревянных домах начинаются с прокладки вводного кабеля от ЛЭП ( линия электоропередач) до распределительного щитка дома. Прокладывать кабель до распред. щитка можно двумя способами: подземным и воздушным.

Самый простой, экономичный и быстрый способ — воздушный. Для этого применяют самонесущий изолированный провод (СИП) разного сечения и с количеством жил в зависимости от выделенной мощности и количества фаз, кабельные зажимы, крепежные анкера и пр.

Преимуществом такого провода считается отсутствие несущего кабель троса. Из недостатков можно выделить то, что может быть нарушен эстетический вид здания, меньше срок службы, возможность повреждения кабеля близко растущими деревьями.

Скрытая и открытая проводка в деревянном доме

При подземном способе прокладки кабеля не нарушается внешний вид фасада деревянного дома, срок службы увеличивается и отсутствует возможность повреждения. Для этого способа обычно применяют бронированный кабель ( ВБбШв ), который в зависимости от требуемой мощности и количества фаз имеет разное количество жил и сечение.

Под него готовится траншея глубиной минимум 80 см, в ней устраивается песчаная подушка толщиной 15 см, после чего укладывают кабель и засыпают его слоем песка на 20 см. Затем он засыпается еще на 40 см и укладывается лента с надписью «Не копать, Кабель» и далее траншею засыпают полностью.

Через вводный кабель происходит подача напряжения к распределительному щитку, а от него электропитание поставляется всем потребителям электричества.

В распред. щитке установлены:

  • устройство защитного выключения,
  • шины заземления и зануления,
  • автоматические выключатели и автоматические дифференциальные выключатели,
  • а так же другие дополнительные устройства.

Вся эта автоматика служит для защиты людей, приборов и всей электропроводки .

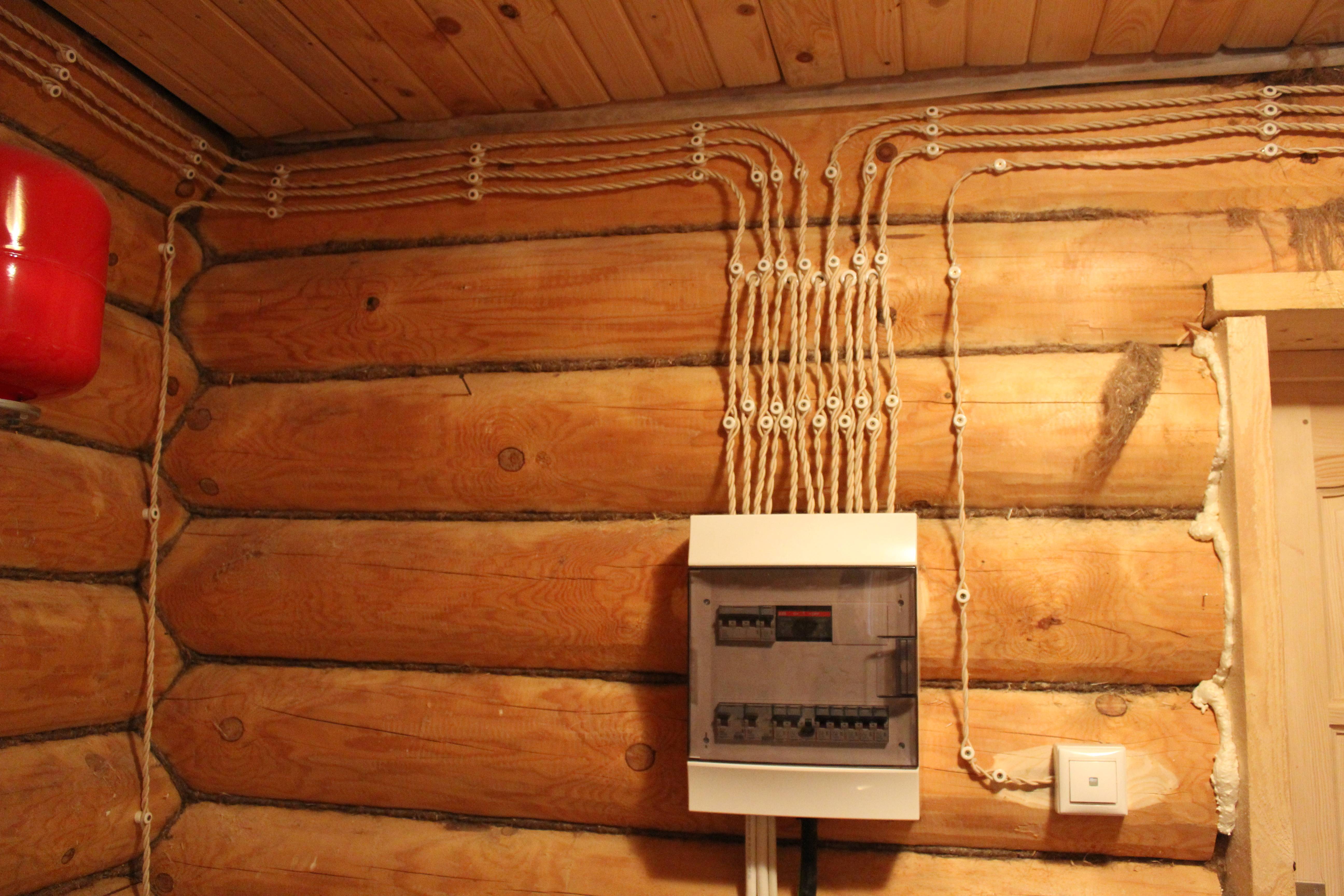

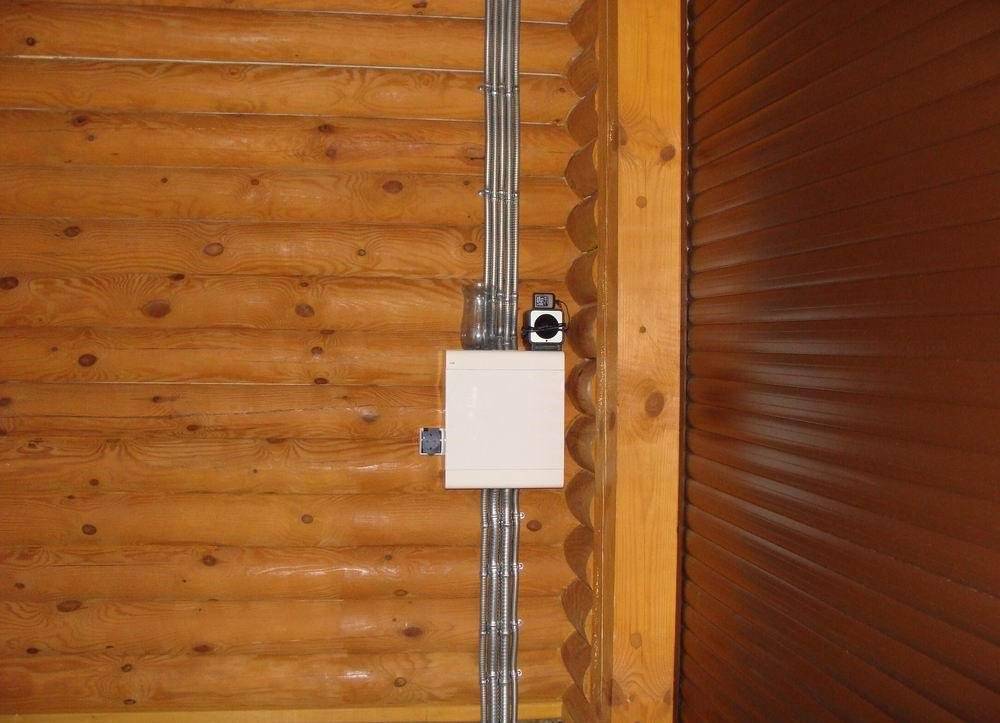

Распределительные электрощиты

Чаще всего, когда монтируется проводка используются электрощиты открытой установки. Популярными считаются щитки известных производителей: ABB, Moeller, Shneider Electric.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

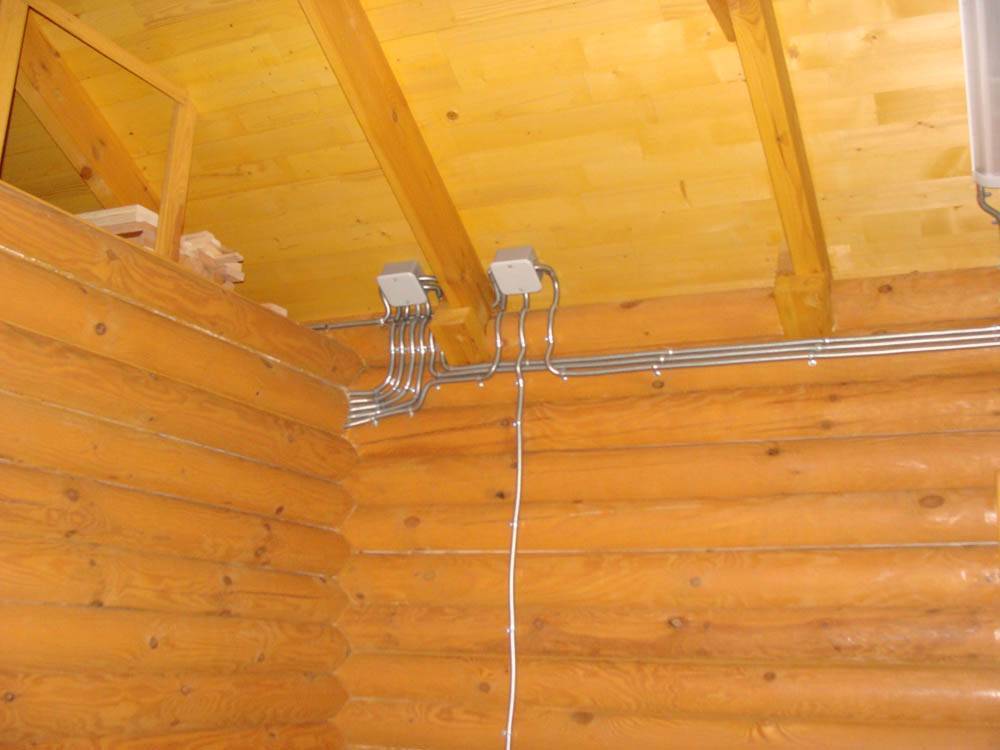

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Популярные статьи  Бестопливный генератор своими руками

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

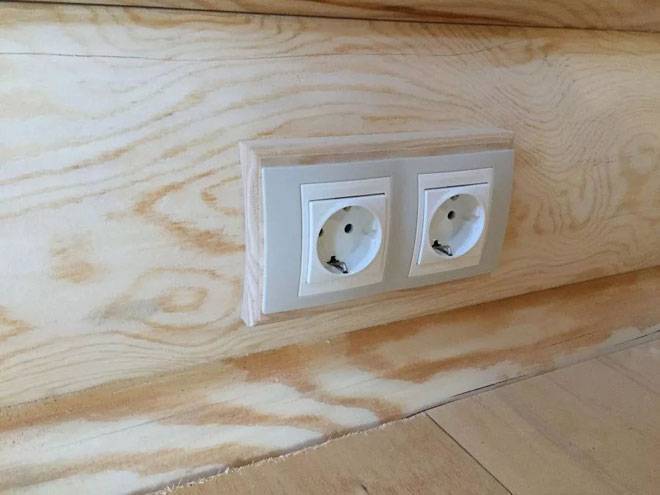

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

  • От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
  • В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
  • Используя металлическую проволоку, арматура соединяется между собой.
  • От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
  • На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

  • Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
  • Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
  • Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
  • Установка розеток, источников света, выключателей и другого необходимого оборудования;
  • Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностейИсточник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Короб распределения должен находиться в доступном местеИсточник karkasdomproekt.ru

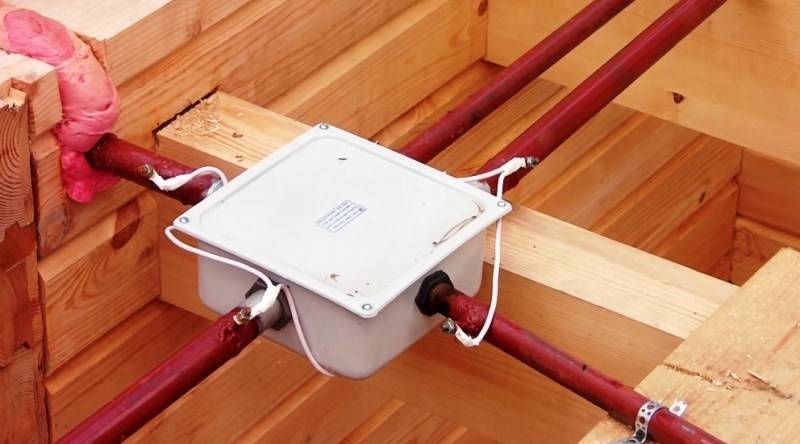

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

  • Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
  • Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
  • Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгоранияИсточник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.
