Что такое и как устроена охранная сигнализация?

Содержание

Требования выдвигаемые к сигнализации

Основное требование – надежность, достигаемая комплексом технических мероприятий:

  • верный выбор технических средств;
  • установка системы, устойчивой к сбоям и ложным срабатываниям;
  • установление всех мест, наиболее уязвимых для проникновения.

Правильный подбор оборудования позволяет создать систему охраны, наиболее полно отвечающую решаемым задачам. Повысить надежность установленной системы позволяет одновременное использование извещателей разного типа и комбинированных датчиков.

Идентифицировать возможные места проникновения необходимо еще на стадии проектирования охранной системы. Важная роль в этом отводится опыту проектировщика и его владению нормативными актами. Для каждого отдельного охраняемого объекта существуют свои нюансы и «слабые места», которые должны быть установлены.

Принцип действия извещателя

Звуковой извещатель работает следующим образом:

  1. На микрофон из фильтров поступает сигнал, который из волны превращается в цифровой алгоритм.
  2. Усилитель усиливает цифровой код звука и передает его по цепочке на коллектор.
  3. Контролер сравнивает показатели звучания с установленным максимумом и если произошло превышение порога, подается сигнал на реле системы.

В извещатель звуковой акустический монтируют одно из двух видов реле. Первое может работать в режиме «нормально закрыто» в этом случае контакты реле постоянно находятся в закрытом положении и только после их разрыва поступает сигнал тревоги. Второй режим — «нормально открыто». В этот раз контакты в состоянии спокойствия находятся в открытом положении и при их закрытии срабатывает сигнализация.

Что такое и как устроена охранная сигнализация?

Помимо этих двух режимов акустические извещатели делают адресные оповещения, которые обозначают:

  • взятие объекта под охрану по завершении рабочего дня;
  • отключение системы сигнализации на период использования помещения персоналом;
  • сигнал тревоги, оповещающий о проникновении на охраняемый объект;
  • сигнал неисправности устройства.

В автономных устройствах тоже есть не только режим включения или отключения, но и функции адресного использования. Работают такие извещатели от встроенных аккумуляторов. В боковой части прибора имеется отверстие для шнура, через которое вставляется питание.

Какие виды бывают и где используются?

Для обеспечения охраны недвижимости может проводиться установка GSM сигнализации двух типов – проводные и беспроводные. В устройствах первого типа по кабельной линии передается как сигнал от охранного датчика, так и питание к его чувствительным сенсорам. Такого типа охранные системы являются более сложными в установке, поскольку требуют скрытой прокладки кабельной трассы, соединяющей датчики с центральным модулем управления.

Беспроводные сигнализации предусматривают использование датчиков, которые связываются с центральным модулем посредством радиоканала, на частоту которого они настроены. Питание для функционирования таких устройств подается от аккумуляторов или батареек, которые следует периодически подзаряжать и заменять.

Еще можно установить GSM сигнализацию, которая является полностью автономным устройством, владеющем в своем составе и чувствительным датчиком и электронным блоком управления. Такого типа охранные приборы эффективны в тех случаях, когда следует обеспечить охрану определенной небольшой зоны.

В основном GSM-сигнализации устанавливают:

  • в квартирах и частных домах;
  • на дачах и коттеджах;
  • в гаражах;
  • в офисных помещениях;
  • на предприятиях;
  • в складских помещениях и магазинах;
  • в отделениях банков и коммерческих учреждениях.

Отличительной особенностью современных GSM-сигнализаций является то, что кроме охранных датчиков они могут поддерживать работу и с датчиками пожарной охраны, а также температурными сенсорами, устройствами контроля утечек газа, воды, появления дыма. Благодаря этому расширяется спектр возможностей и практического применения GSM-систем.

Это интересно: Заряжаем автомобильный аккумулятор правильно: рассмотрим вместе

Прочие виды

Кроме перечисленных, существуют и другие виды датчиков, повышающих безопасность эксплуатации и обслуживания различных объектов. К таковым относят:

  • Индикатор протечки воды. Способен стать частью любой охранной системы. В его состав входят две металлические полоски, соединенные со специальной микросхемой. Именно они и являются чувствительным сенсором, реагирующим на протечку воды. Для оперативного реагирования подобные устройства монтируются на полу, вблизи зон возможного попадания воды. Как только вблизи металлических пластин оказывается влага, между ними меняется электрическое сопротивление, и триггер разрывает электрическую цепь.
  • Датчик утечки газа. Важные устройства, монтируемые в частных домах и на промышленных предприятиях. Могут входить в состав приемно-контрольного прибора и либо быть универсальным устройством со встроенной сиреной. Срабатывают подобные датчики, при превышении концентрации газа уровня в 20 %. Например, существует детектор угарного газа, который также обнаруживает и присутствие природного газа.
  • Датчик наклона. Чаще всего входит в состав комбинированных моделей и устанавливаются в один корпус с вибрационным датчиком. Срабатывают в том случае, если контрольная поверхность отклонилась от вертикали более чем на 50 градусов. Такой тип сигнализирующих устройств актуален для терминалов оплаты и банкоматов.

Также к устройствам охранного вида стоит отнести датчики пожарной сигнализации, видами которых являются:

  • Дымовые датчики. Они комплектуются специальным чувствительным элементом, в состав которого входят фотодиод и светодиод, располагающиеся внутри специального лабиринта. При появлении в зоне расположения устройства дыма интенсивность светового потока существенно уменьшается. В результате датчик срабатывает и оповещает пользователя о возникновении задымления;
  • Температурные датчики. В их состав входит точечный элемент, срабатывающий в том случае, если воздух вокруг прибора прогреется до значительного уровня. Некоторые модели позволяют отрегулировать порог срабатывания устройства;
  • Ручные извещатели. Позволяют отправить сообщения о появлении возгорания в ручном режиме.

Подобные устройства могут монтироваться внутри и снаружи здания. Модели, предназначенные для наружной установки, поставляются в надежных корпусах и обеспечивают регулирование в достаточно широком температурном диапазоне.

Виды охранной сигнализации для квартиры, принцип ее работы и способы реагирования

Выделяют следующие виды охранной сигнализации для установки в квартиру:

  • Автономная охранная сигнализация для квартиры с GSM-модулем — купить такую можно в компании АО «Безопасность». Она позволяет информировать владельца или его доверенное лицо при помощи СМС-оповещения о проникновении на объект. Данная система имеет невысокую стоимость и быстро устанавливается, однако является отсутствие возможности подключить внешние охранные или пожарные датчики.

  • Сигнализация с подключением на пульт локальной охраны, ЧОП, МВД — гарантирует круглосуточный контроль с выездом группы быстрого реагирования в случае тревоги. Наша компания рекомендует устанавливать охранную сигнализация в квартиру с подключением к пульту вневедомственной охраны. Несмотря на стоимость, этот способ считается самым надежным.

Популярные статьи  Что такое плавкие предохранители и для чего они необходимы?

Кроме того, в квартиры устанавливают два типа охранных сигнализаций: проводную и беспроводную.

Проводная сигнализация является более дешёвым вариантом, однако, беспроводные охранные устройства сохраняют состояние квартиры в нетронутом виде. Но если в квартире проводится ремонт, можно установить проводную сигнализацию с прокладыванием кабелей.

Виды пожарной сигнализации

Для продуктивной работы системы пожарной сигнализации нужно предварительно разработать соответствующий алгоритм действий. Делать это лучше детально для того, чтобы во время паники точно знать, что делать. От этого зависит насколько критичными будут последствия. Кроме того, она также должна передавать информацию о составе системы и схемы работы. Она прилагается обычно к инструкции по техобслуживанию. Ниже будет предоставлен обзор самых популярных видов пожарных сигнализаций.

Пороговая

Устройство состоит из точечных пожарных извещателей, которые являются неадресными. Они наделены определенным уровнем чувствительности. Общая линия состоит из совокупности отдельных элементов. При возникновении опасности, прибор передает сигнал тревоги. Пульт системы никак не реагирует на адрес. Там отражены линии, которые связаны с сигнальным датчиком. Пороговый вид используется в небольших помещениях.

Адресно-пороговая

В данной системе присутствуют также приборы оповещения. Они срабатывают при наличии факторов. Сигнал передается посредством передачи сигнала в шлейф. Благодаря процессу обмена данными пульт производит реализацию алгоритма действий и указывает конкретное расположение, который подал сигнал тревоги.

Адресно-аналоговая

Данный способ считается самым эффективным. Он обладает преимуществами нескольких типов контуров. Решение о возникновении опасности осуществляется посредством пульта.

Дымовые приборы

Датчики размещаются на потолке. Это делается потому что дым поднимается вверх и там концентрируется. Дымовой как правило состоит из следующих компонентов:

  1. Оптическая система.
  2. Электронная плата.
  3. Разъемный корпус.

Дымовой датчик

Работа средств пожарной сигнализации основывается на фиксировании появления дыма в корпусе посредством оптической системы. При возникновении дыма, прибор начинает отражать световые лучи, попадающие на фотоэлемент, который активируется. Контролируется это с помощью электронной схемы.  В случае проникновения пара или газа, тоже происходит срабатывание. Именно поэтому дымовой не устанавливают на кухне или в душевой. Монтаж пожарной сигнализации на территории места для курения провоцирует срабатыванию ложного сигнала тревоги.

Тепловой сигнализатор

Оборудование для пожарной сигнализации на потолке. Там находится тепло, которое выделяется огнем. Работает он по следующим причинам:

  1. Увеличении температурных показателей.
  2. Увеличении нагревания.

Датчики пламени

Корпус содержит контакты, которые отведены друг от друга с помощью механического напряжения. Средства пожарной сигнализации срабатывают при повышении показателя температуры до 70 градусов. Поскольку устройства совершенствуются.

Ручные пожарные извещатели

Принцип работы пожарной сигнализации состоит в обеспечении круглосуточной беспрерывной работы. Во время проявления начальных признаков пожара, двухпроводный шлейф срывается ручным способом. Это происходит благодаря ручному включению. В месте монтажа должна быть хорошая освещённость.

ОБЗОР GSM СИГНАЛИЗАЦИЙ

Предлагаю вашему вниманию краткий обзор некоторых систем GSM сигнализации, их возможностей, а также краткие по возможному применению. Хочу заметить, что все рассматриваемые здесь системы имеют полноценный манул (описание), так что кота в мешке вам не продадут.

Система «Кситал GSM».

Производитель вполне обоснованно позиционирует ее как сотовую систему управления и оповещения. Модельный рад содержит устройства с набором всех необходимых опций для частного загородного дома — от охранной сигнализации до возможностей управления отопительным и иным оборудованием.

Не вижу смысла перечислять функциональные возможности, поскольку система имеет все необходимое и практически ничего лишнего. Достаточно профессиональная и надежная для своего ценового диапазона (от 7500 рублей).

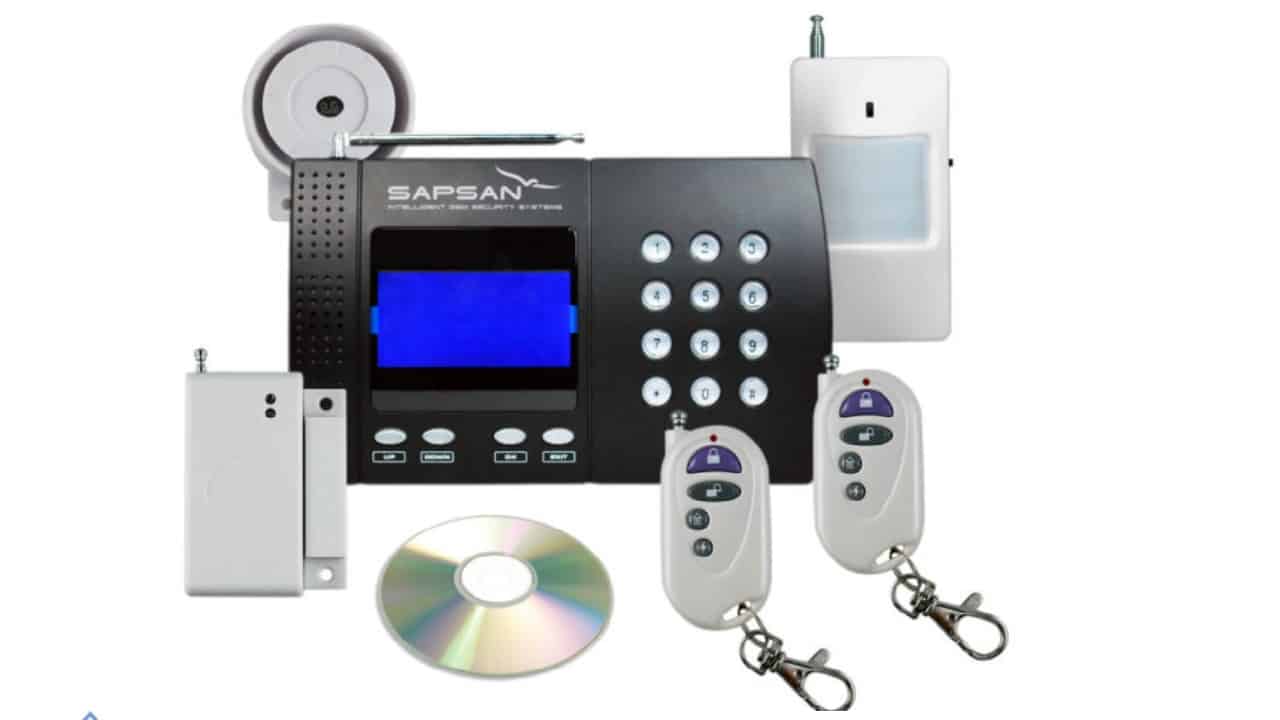

Линейка GSM оборудования «Sapsan».

Аналогично предыдущей системе имеет широкий набор возможностей. Поддерживает работу с радиоканальными датчиками. Кроме того, данный производитель предлагает беспроводные видеодомофоны, а также MMS модули, имеющие возможность подключения камер видеонаблюдения с передачей моментальных изображений и поддержкой видеозвонков.

В принципе, есть что подобрать как для дома, так и для дачи. Порядок цен сопоставим с системой «Кситал» — не эконом класс, но своих денег стоит.

GSM сигнализация «Тавр».

Простая охранная система, без излишеств. Подойдет для небольшой дачи. Умеет охранять и дополнительно передавать информацию о температуре в охраняемом помещении. Может представлять интерес для тех, кому нужна автономная по питанию система охранной сигнализации. Производитель заявляет год работы от комплекта встроенных батарей.

Несколько настораживает нижний предел рабочих температур -200С. Даже для средней полосы хотелось бы иметь «минусовой» запас побольше.

Комплекты GSM сигнализаций «Каркам».

Минимально комплект охранной сигнализации содержит:

  • GSM модуль;
  • беспроводной датчик открытия;
  • пульты управления;
  • беспроводной датчик движения;
  • сирену и блок питания.

Все это стоит порядка 5000 рублей. Кроме того для определенных моделей предусмотрено дополнительное подключение проводных датчиков. Для многих дачников это может оказаться интересным вариантом.

Сигнализаторы серии Express GSM.

Производителем этого оборудования является НПО Сибирский Арсенал — производитель с устойчивой положительной репутацией. Ассортимент модельного ряда GSM может и не очень широк, но достаточно интересен владельцам небольших объектов, к которым можно отнести и дачи.

Наиболее популярны и известны следующие устройства, имеющие, кстати, автономное питание:

  1. Express GSM — прибор, объединяющий передающий модуль и датчик движения;
  2. Photo Express GSM — в дополнение в предыдущему устройству имеет встроенную видеокамеру, передающую изображение охраняемой зоны при срабатывании датчика движения.

Несмотря на наличие дополнительных устройств, которые могут быть интегрированы между собой и указанным оборудованием все это является по своей сути небольшой системой охранной сигнализации и не более того. Кстати, для гаража Express GSM подойдет идеально.

Все данные взяты из открытых источников, носят исключительно ознакомительный характер, не являются гарантированно достоверными и могут рассматриваться только как выражение личного мнения автора материала.

GSM-LifeSOS LS-30

Это лучшая GSM сигнализация для дачи, позволяющая создавать высокоэффективные охранно-пожарные системы с инструментами автоматизации наподобие «умного дома». Сигнализация поддерживает связь по обычной телефонной линии, GSM-каналу, Ethernet, Dial-UP. Электронный модуль поддерживает 3 проводных шлейфа и 288 беспроводных охранных зон. При срабатывании сигнализации осуществляется дозвон на 15 номеров, на 5 номеров отправляется SMS и на 2 пульта центрального наблюдения передается информация о тревоге.

Популярные статьи  Как избавиться от тока в водопроводной трубе?

Сигнализация GSM-LifeSOS LS-30

Страж Evolution Kit

Набор устройств для построения охранной конфигурации для защиты частного дома, квартиры или гаража. Устройство поддерживает 12 охранных беспроводных зон, в которой располагаются охранные и функциональные датчики. При срабатывании сигнализации осуществляется СМС-рассылка и телефонный дозвон на 10 номеров. Электронный блок владеет 2-мя релейными выходами, посредством которых можно управлять внешними исполнительными устройствами.

Охранная система Страж Evolution Kit

Основные типы датчиков охранной сигнализации и места установки

Датчик движения (объёма) – пассивный приёмник ИК излучения.

Что такое и как устроена охранная сигнализация?

Срабатывание (размыкание контактов внутреннего реле) ИК датчика инициируется при попадании в зону действия движущегося объекта с температурой превышающей температуру окружающей среды (человек). Стандартные углы обзора 70-110˚ поэтому рациональное место установки в углу помещения, при этом обеспечивается эффективный охват объёма помещения. Высота установки 2,2 – 2, 4 метра от пола.

Для исключения ложных срабатываний место установки должно быть удаленным от нагревающихся приборов и батарей отопления. Не желательно монтировать напротив оконных проёмов не закрытых плотными жалюзи.

Солнечные лучи зачастую инициируют ложную тревогу, как путём засветки фотоприёмника, так и посредством нагрева.

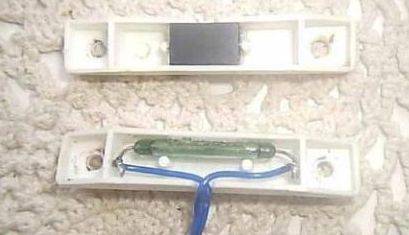

Геркон – пассивный магнитно-контактный датчик.

Что такое и как устроена охранная сигнализация?

Состоит из двух частей: магнита и геркона. Срабатывание инициируется путём разделения магнита и контакта. Устанавливается на дверях и окнах. Магнит на открываемом полотне на расстоянии 5-20 см. от внешнего края полотна сверху или (редко) сбоку.

Герметично-контактная группа (с проводами или клеммами подключения) на коробке напротив магнита при закрывании на расстоянии 0-5 мм друг от друга. Для надёжной работы лучше менее 5 мм. Контакт размыкается при открывании дверей, окон. Размещение рядом с герконом непредусмотренных магнитов исключается, для предотвращения «залипания» контакта.

К охранным датчикам относятся следующие приборы: разбития стекла, СВЧ, микроволновые, комбинированные и лазерные (см. Виды датчиков движения и их применение). В шлейф сигнализации подключаются датчики температуры, влажности, уровня и пожарные. В автономных сигнализациях своими руками, они используются по желанию.

2 Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

  • сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
  • устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
  • центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
  • системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

  • звуковые и световые оповещатели;
  • принтеры сообщений, печатающие служебную и тревожную информацию;
  • пульт управления;
  • модуль для изоляции короткого замыкания.

Датчики, задействованные в системе, могут делиться на два основных типа:

  1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
  2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

  • инфракрасные;
  • магнитокрасные;
  • комбинированные;
  • реагирующие на разбитие стекла;
  • задействующие активные переключатели на периметре.

Что выбрать?

Что такое и как устроена охранная сигнализация?

Поэтому далее мы рассмотрим наиболее надежные и проверенные фирмы, которые работают на рынке:

  • Jablotron – производитель мирового уровня, выпускающий оборудование для охранной сигнализации новейшего образца;
  • Visonic Ltd – израильский производитель охранных сигнализаций, уже около полувека удерживает ведущие позиции на рынке;
  • SATEL — польский концерн, продукция которого характеризуется доступной ценой и приемлемым качеством;
  • Sapsan – отечественный производитель охранных сигнализаций, устройства обладают демократичной ценой и хорошо адаптированы под наши условия;
  • Ajax – относительно новая компания, которая уже успела зарекомендовать себя на рынке с лучшей стороны.

Выбор схемы охранной системы

Устанавливая охранную сигнализацию своими руками нужно в начале определить требуемые от нее функции: тип извещающих устройств, системы связи с оператором или владельцем, наличие пульта управления, видео наблюдения, датчиков пожарной безопасности. Кроме того, выясняется требуемый объем контроля, от которого и производится выбор самих сенсоров и мест их установки.

Необходимо в обязательном порядке решить проблему питания всей системы – убрав зависимость от наличия напряжения в розетке. Что делается применением аккумуляторов, как для самих детекторов, так и центрального узла.

Еще одна из выбираемых характеристик оборудования – методы отправки информации о срабатывании датчика до исполняющего прибора. В таких целях могут использоваться не только провода, но и радиосигналы.

В зависимости от всего перечисленного комплекса требований и производится приобретение необходимого оборудования для его последующей установки в контролируемое помещение или пространство.

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

  1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
  2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
  3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

  • магнитоконтактные (геркон) – контролируют открытие дверей и окон;
  • акустические – реагируют на звук разбитого стекла;
  • вибрационные – контролируют механическое воздействие на строительные конструкции;
  • движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

  • дымовые;
  • тепловые;
  • пламени.

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

  • информационная ёмкость;
  • информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

Популярные статьи  Как защитить провода от кошек, грызунов и собак?

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

Панель управления в охранной сигнализации

Панель управления – «сердце» всей охранной системы. Она Принимает и передает сигналы от датчиков на пульт мониторингового центра.. Различают три типа: цифровые, аналоговые, цифровые и радиоканальные панели. Наиболее надежным считаются цифровые контрольные панели.

Контрольная панель – это технический элемент охранной системы для решения следующих задач:

  • Контроль и анализ сигналов датчик и принятия решения о присутствие нарушителя;
  • Управление устройствами оповещение пользователя о принятых сигналах с целью решения возникших угроз;
  • Хранение данных о случившихся событиях;
  • Передача тревожной и другой информации на ПЦН;
  • Питание датчиков и других устройств;
  • Установка и снятие с охраны.

ТРЕВОЖНАЯ КНОПКА ОХРАННОЙ СИГНАЛИЗАЦИИ

Тревожные кнопки является самым распространенными ручными извещателями в охранных системах. По своему исполнению они бывают:

  • проводными;
  • беспроводными (радиоканальными).

Подключаются они к приемно- контрольными приборам (ПКП). Обуславливается это несколькими причинами, в первую очередь тем, что ПКП по своему определению предназначен для формирования и передачи извещений. Кнопка сама по себе этого сделать не может.

Кроме того, для оперативности реагирования нужно знать откуда поступил сигнал тревоги. Если на объекте используются 1-2 тревожных извещателя это одно, если их несколько десятков, причем установлены они в разных местах – локализация сработавшего устройства необходима.

Не нужно забывать, что стационарные кнопки могут устанавливаться не только на рабочих местах, но и по маршруту, например, перемещения денежных средств и ценностей, который может иметь значительную протяженность.

Оптимальным вариантов является установка адресных ручных тревожных извещателей, в частности, производства «Болид». В этом случае локализация осуществляется с точностью до места установки одного устройства.

Все современные проводные исполнения имеют устройство фиксации. То есть после использования остаются в нажатом состоянии и возврат в исходное положение возможен при помощи ключа, имеющегося в комплекте поставки.

Такое решение преследует несколько целей:

  • прибор гарантированно успевает зафиксировать срабатывание;
  • переключение сигнализации в охранный режим невозможно без приведения кнопки в исходное состояние.

Последний момент важен для предотвращения халатного отношения со стороны охраны при проверке причины срабатывания тревожной сигнализации.

Большой популярностью пользуются радиоканальные устройства (брелоки). Их очевидным достоинством является то, что они носимы и всегда доступны для использования. Но при этом определение точного места нахождения сработавшего устройства становится невозможным.

Последнее характерно также для адресных радиоканальных исполнений: конкретно какое устройство сработало известно, где оно находится – нет

Поэтому в этом случае важно определить для пользователя порядок применения радиоканального брелока. То есть должна быть составлена грамотная инструкция по использованию носимой кнопки.

Существуют технические решения, позволяющие частично решить данную проблему, но они применяются исходя из конкретной ситуации и общих рекомендаций дать невозможно.

Как работает охранная сигнализация

Вкратце с устройством охранной автоматики мы ознакомились, теперь давайте рассмотрим принцип работы охранной сигнализации.

Предположим, что система у нас поставлена на охрану и в одном из помещений произошло движение.

Объемный датчик движения зафиксирует это движение и сработает. Приемно-контрольный прибор зафиксирует изменение состояние в шлейфе, к которому подключен этот датчик и определит что это тревога в этой зоне. В соответствии с заложенной программой, он в общем случае, выдаст управляющий сигнал на сирену и она включится, сигнализируя о тревоге в охраняемом объекте. Одновременно с этим будет производиться дозвон на телефонные номера, записанные в память ПКП, с сообщением о том, что сработала сигнализация.

Если сигннализация выведена на пульт охраны, то тревожный сигнал будет отправлен на пульт охраны. Как я уже говорил, сигнал может передаваться по абонентской телефонной линии, по GSM каналу, по радиоканалу или через интернет.

Отключить систему, можно, введя специальный код с клавиатуры, либо нажав кнопку прописанного в системе брелока.

Таким вот образом работает охранная сигнализация. Аналогично система работает при срабатывании любого из датчиков.

Функционал системы можно значительно расширить, применяя специальные расширители выходов

Так, можно при срабатывании охранной системы включать свет во всей квартиры, привлекая внимание соседей и прохожих. Можно отключать какие-либо устройства и т.д.

В этой статье я постарался в доступной форме изложить основные принципы работы системы охранной сигнализации, наглядно показать и объяснить структурную схему. Если углубиться в детали, то эта тема не одной статьи, она очень обширна и многогранна. В следующих публикациях я планирую рассмотреть основные модули охранной автоматики более подробно. Чтобы не пропустить выхода новых материалов, подписывайтесь на новости сайта!

В заключении предлагаю подробное видео

Охранная сигнализация принцип работы

Рекомендую интересные материалы:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
