Устройство электрической розетки

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

  • Декоративная накладка с закреплённым винтом.
  • Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
  • Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – обязательный пункт. При последовательном соединении, если провод сгорит на одной точке, остальные получаются без защиты. Оптимальный способ соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют под потолком, затем делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Параллельное соединение розеток в модульном блоке

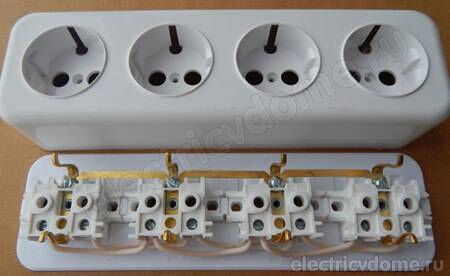

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

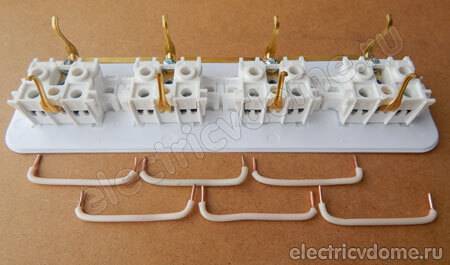

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как выполнить подключение розеток в доме: последовательно или параллельно?

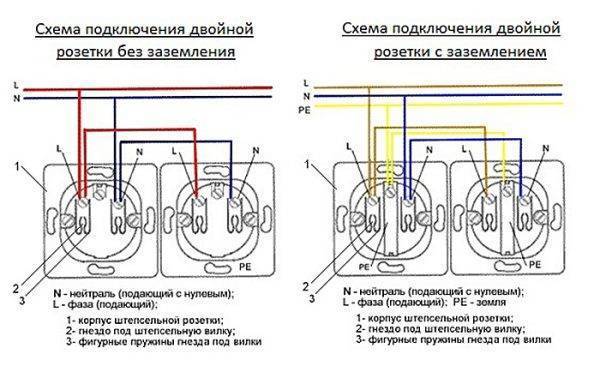

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

Как выполнить подключение розеток в доме: последовательно или параллельно?

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

Как выполнить подключение розеток в доме: последовательно или параллельно?

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Популярные статьи  Не пострадают ли бытовые приборы, запитанные до розетки, которую хочу использовать для инвертора через стабилизатор?

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

  1. Параллельное соединение или подключений звездой.
  2. Последовательное или шлейфом.
  3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

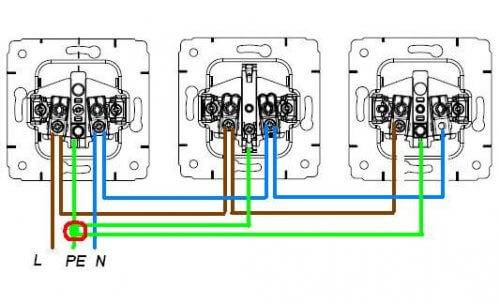

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

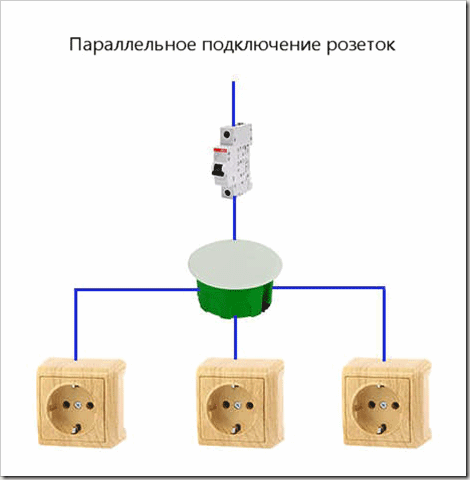

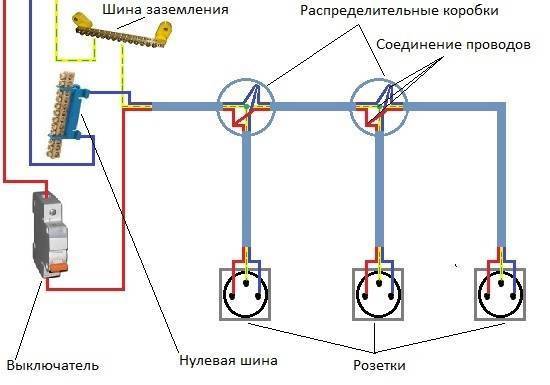

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

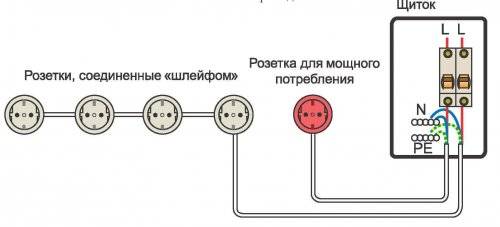

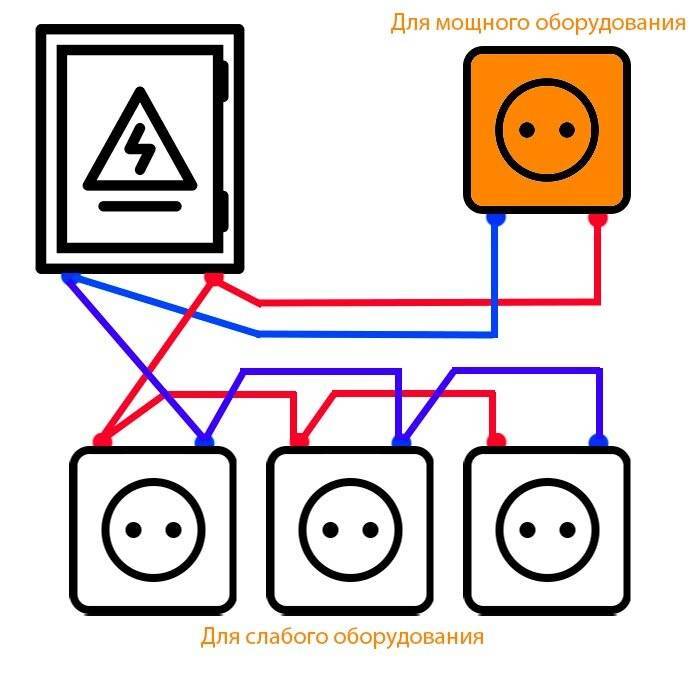

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

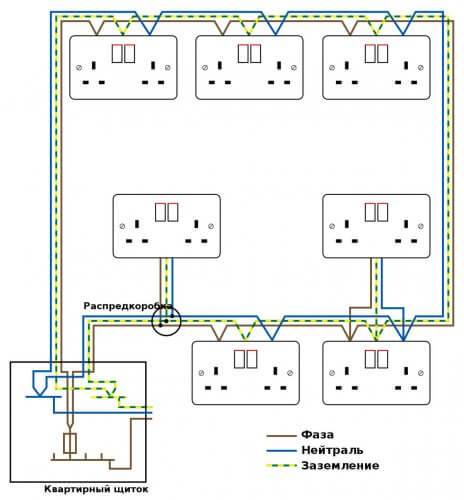

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Как выполнить подключение розеток в доме: последовательно или параллельно?

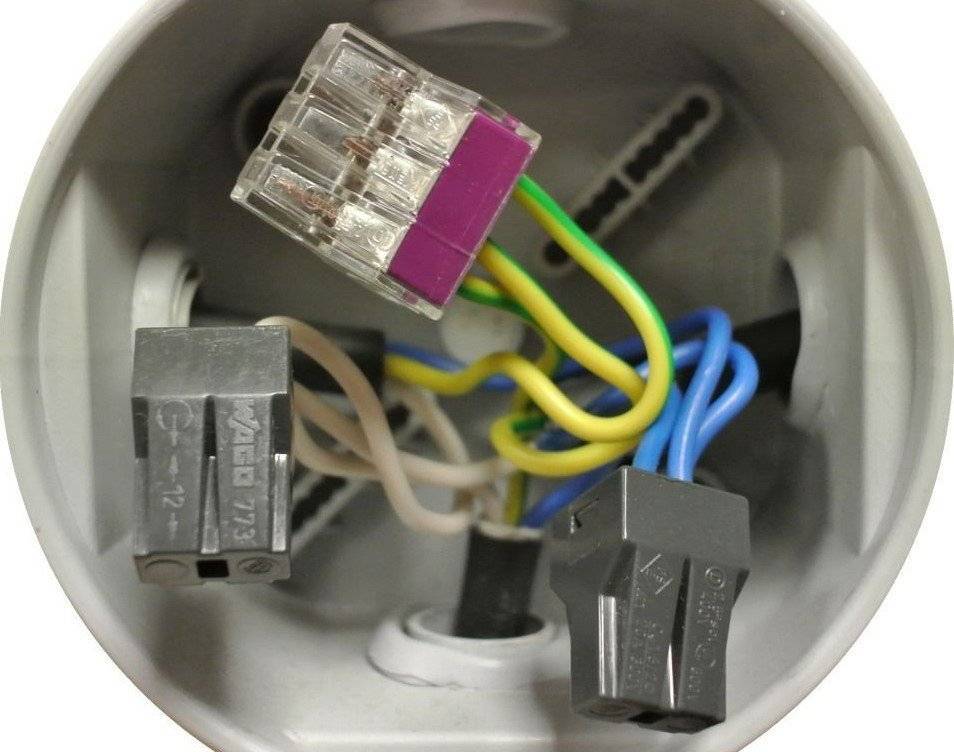

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Техника безопасности

Чтобы безопасно выполнить подключение розетки в квартире или доме, вам необходимо следовать правилам электробезопасности. Все работы следует проводить только на обесточенной сети. Сеть необходимо отключать на вводном автомате.

Если вы используете двухфазную сеть, только фаза и ноль, то кабель следует брать также двужильный с сечением равным сечению присоединяемого провода. Для подключения розетки с заземлением, провод нужен трехжильный с наличием заземляющего контура. Заземляющий провод должен иметь отдельный цвет, в идеале используется желто-зеленый, однако встречается и вариант голубого или синего цвета. При соединении провода к питающей линии, контакты нельзя перепутывать, особенно это касается заземления.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Способы подключения

В настоящее время существуют две основных схемы в квартире:

Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

  1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
  2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
  3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
  4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
  5. С помощью ножа необходимо на 10 мм оголить провода.
  6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
В новый подрозетник вдевают провода

Популярные статьи  Допускается ли проход кабеля через перегородку в трубе из ПВХ?

Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
После высыхания раствора можно приступать к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

Как выполнить подключение розеток в доме: последовательно или параллельно?

  1. Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
  2. Если провод многожильный, его необходимо подкрутить плотнее.
  3. Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
  4. Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.

Подключение проводов к блоку розеток

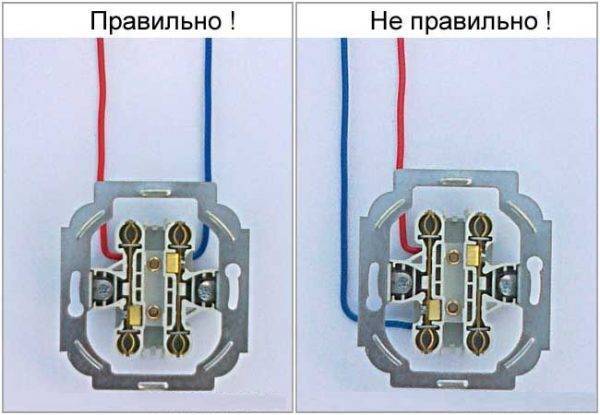

Обратите внимание, что провода подсоединяются особым способом (как показано на схеме ниже). При невыполнении предписаний может произойти короткое замыкание

Как выполнить подключение розеток в доме: последовательно или параллельно?

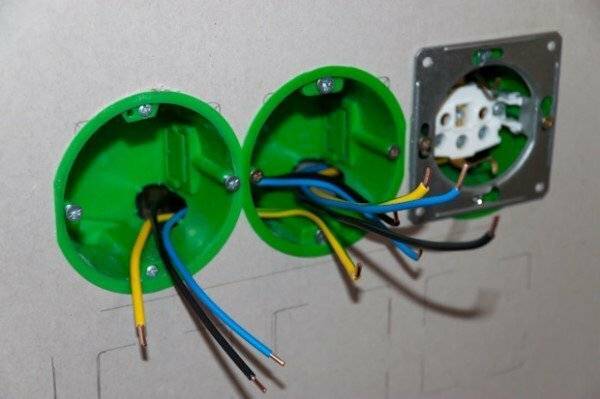

При установке оборудования наперво в подрозетник укладывается аккуратно свернутый провод. Он не должен соприкасаться с распорными лапками коробки, иначе розетка не будет исправно работать.

В случае установки розетки на новую точку, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе может не поместится в подрозетник.

Параллельное соединение розеток в блоке

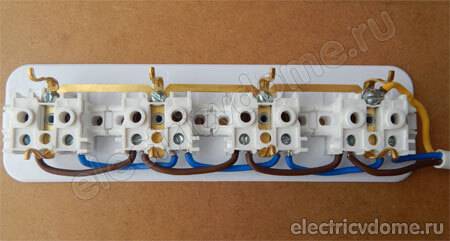

Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.

Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

Как выполнить подключение розеток в доме: последовательно или параллельно?
Блок из 4-х розеток

Защита заземлением делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.

Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.

В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Монтаж блока розеток

Когда раствор застынет, тогда вам необходимо будет перейти к подключению блока розеток к сети 220 Вольт. Подключить розетки можно шлейфом только в том случае, если вы не будете подключать мощную технику. Для подключения провода вам необходимо будет отключить электричество на электрическом щитке. Теперь вам необходимо установить специальные перемычки. Если вам необходимо подключить три или четыре розетки, тогда можете воспользоваться схемой, которая расположена ниже:

После того, как вы подключите провода к клеммам, можно будет выполнить установку блоков. Затем вам необходимо просто установить декоративную крышку и зафиксировать розетки.

Мы надеемся, что эти варианты подключения блока розеток пригодятся вам в электромонтажных работах.

голоса

Рейтинг статьи

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами — фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Популярные статьи  Волоконно-оптический кабель: назначение, конструкция, классификация

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Необходимые инструменты

Рассмотрим ситуацию, когда мы планируем установить еще одну дополнительную розетку и запитаем ее от уже имеющейся линии. В этом случае перед началом работ нам необходимы инструменты и материалы. Вам потребуется:

  • любая линейка или строительная рулетка;
  • уровень и маркер;
  • дрель со специальной насадкой или просто со сверлами;
  • пассатижи и отвертка;
  • прибор или отвертка с индикацией.

В строительной части нужны (для внутренней прокладки кабеля):

  • узкий шпатель;
  • грунтовка;
  • емкость для замешивания грунтовки.

Под материалами следует понимать:

  • сама новая розетка в комплекте с рамкой;
  • подрозетник;
  • провод на нужную длину;
  • труба для укладки кабеля в стене;
  • изоляционная лента или другой изоляционный материал для кабеля.

Если у вас есть все это, то можно приступать к установке новой розетки.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Как выполнить подключение розеток в доме: последовательно или параллельно?

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.

В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.

Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт)

Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Источники

  • http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-iz-odnoj-rozetki-sdelat-neskolko-vse-sposoby/
  • https://dom-i-remont.info/posts/elektrika/8178/
  • https://electrobox.su/soedineniya/soedinenie-rozetok-mezhdu-soboj.html
  • https://orensbyt.ru/elektrosnabzhenie/kak-vypolnit-podklyuchenie-rozetok-v-dome-posledovatelno-ili-parallelno.html
  • https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-rozetku
  • https://okcomfort.com/elektrika/rozetki/kak-dobavit-dopolnitelnuyu.html
  • https://elektrik-sam.ru/jelektroprovodka/4060-kak-soedinjat-rozetki-posledovatelno-ili-parallelno.html
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
