Как применять прокалывающие зажимы для СИП?

Содержание

Примеры подключения СИП к дому

Хорошо весь процесс подключения показан в видео Дмитрия, канал Заметки электрика:

Вывод в статье простой. Продолжительная беспроблемная эксплуатация гарантирована лишь в случае правильного подключения СИП. Но такое подключение – наиболее сложное и ответственное во всем доме, и требует тщательной подготовки и высокой квалификации.

Прошу читателей проголосовать – какой из способов подключения СИП используете вы?

Как вы подключаете СИП к счетчику?

  • с СИП перехожу на медь, потом на автомат, потом на счетчик (47%, 30 Голосов)
  • Напрямую, без наконечников (27%, 17 Голосов)
  • СИП на счетчик, через наконечники (14%, 9 Голосов)
  • с СИП перехожу на медь, потом сразу на счетчик (11%, 7 Голосов)
  • Расскажу в комментариях (2%, 1 Голосов)

Всего проголосовавших: 64

 Загрузка …

Особенности применения зажима для СИП

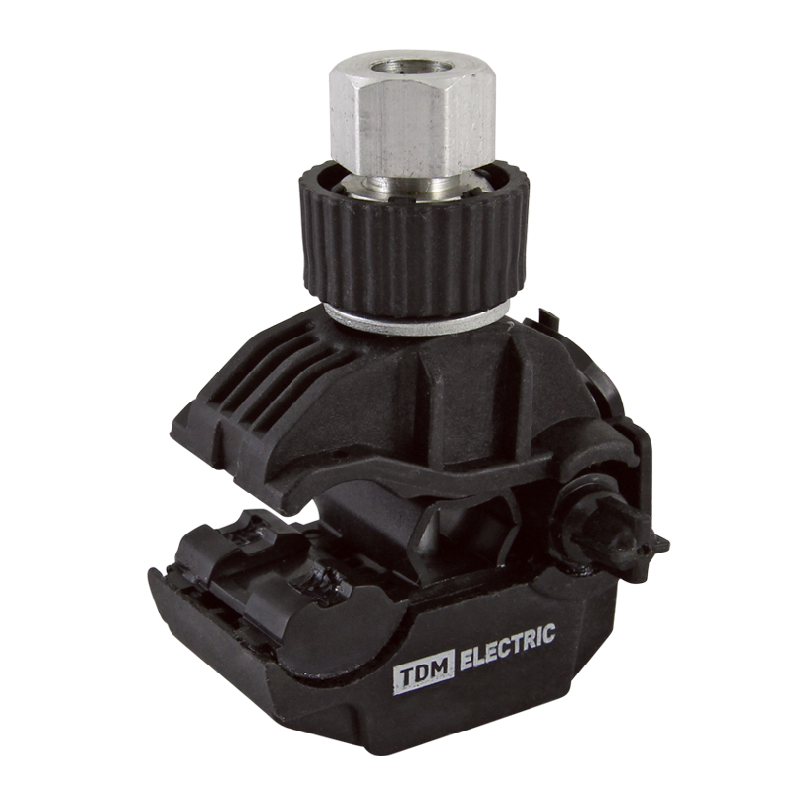

Зажим прокалывающий для СИП предназначен для герметичного подключения изолированных проводов ответвления к магистральной линии, а также оснащения осветительных конструкций. Применение гарантирует надежное сочленение фазных и нулевых жил с минимальными потерями на переходное сопротивление.

Продукция отличается:

  • прочностью – корпус выполнен из термопластика, устойчивого к жесткому ультрафиолету, перепаду температур, погодным факторам;
  • легкостью, удобством в установке – с монтажом справляется один человек;
  • безопасностью – допускаются работы под напряжением;
  • долгим сроком эксплуатации – до 20 лет.

Ответвительные зажимы для кабеля часто используют при устройстве подводов к частным домам, дачам, небольшим производственным объектам с целью получения стабильного контакта при отводе электропроводов 2х16, 4х16.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

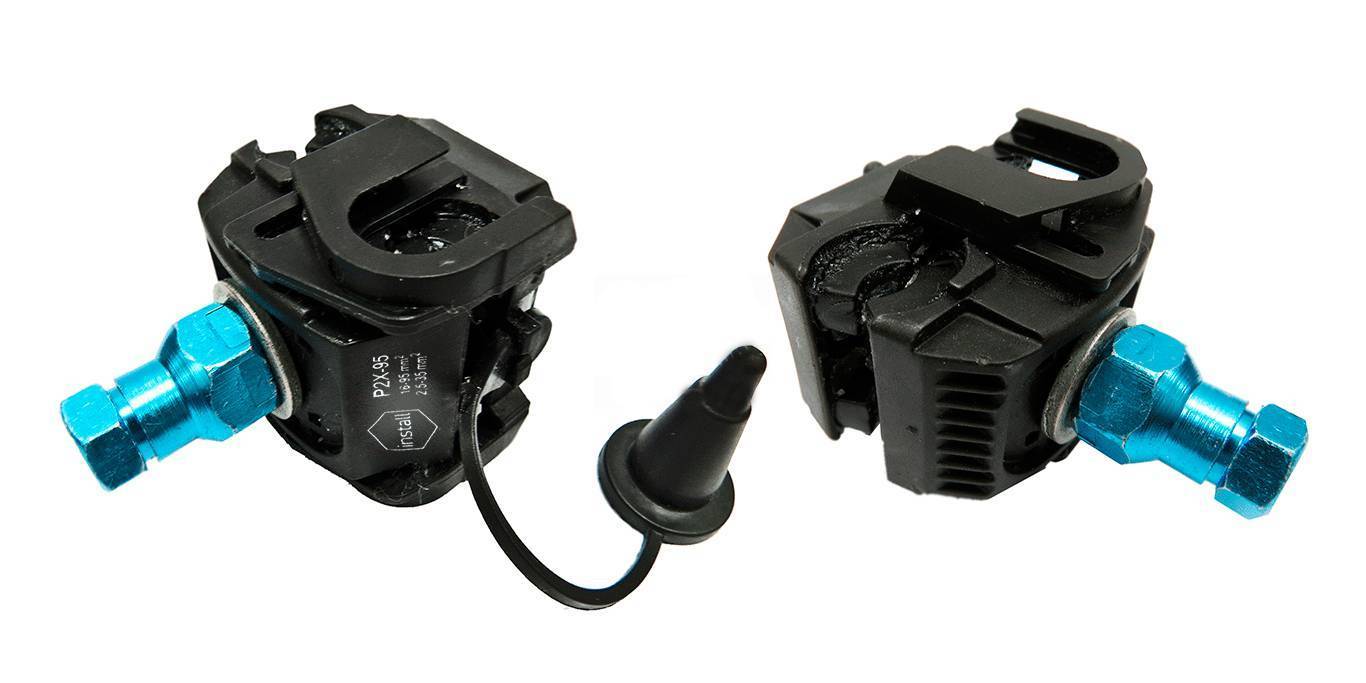

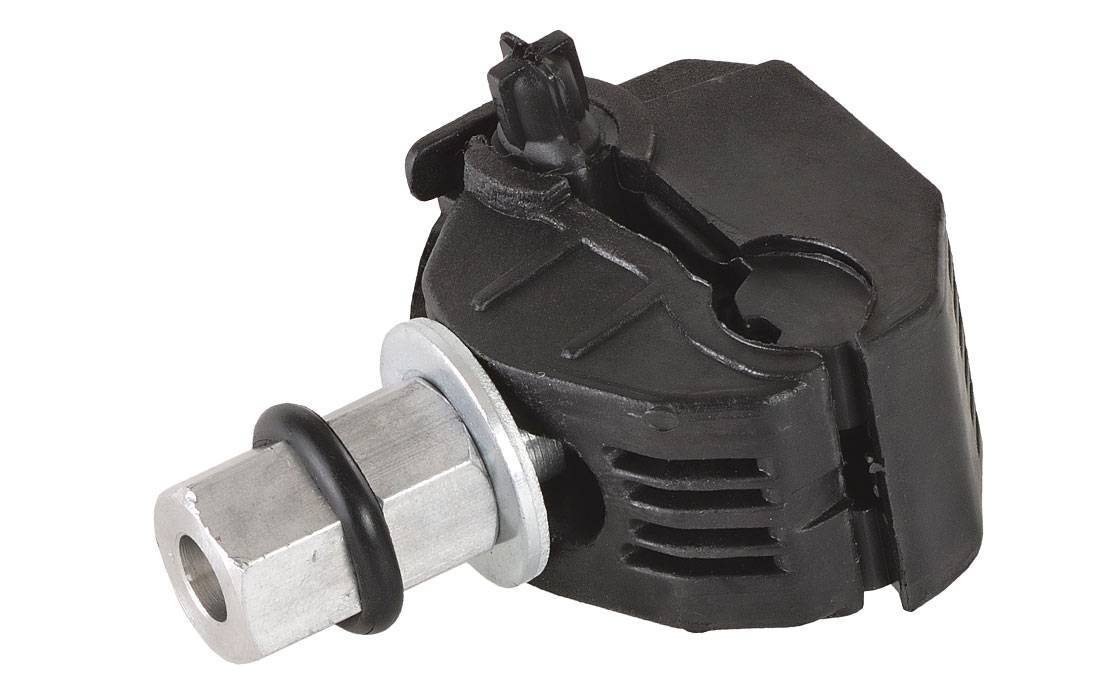

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

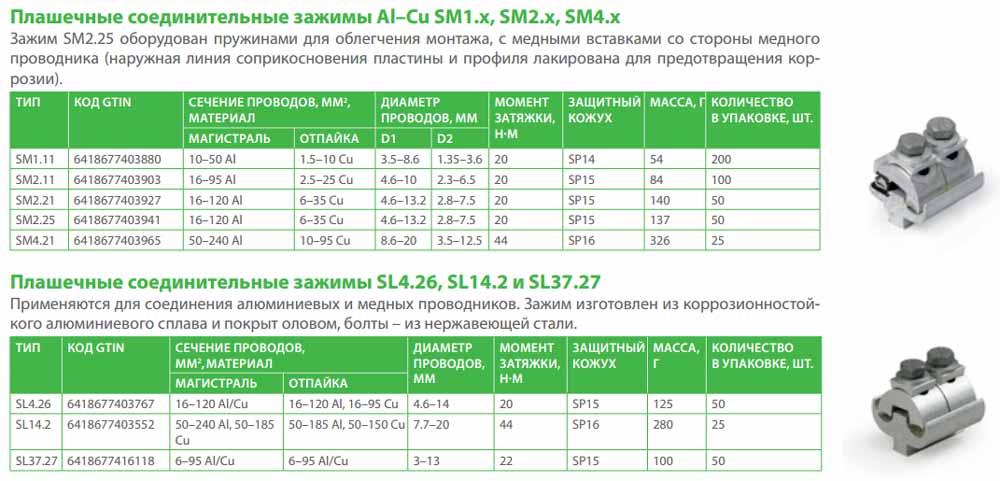

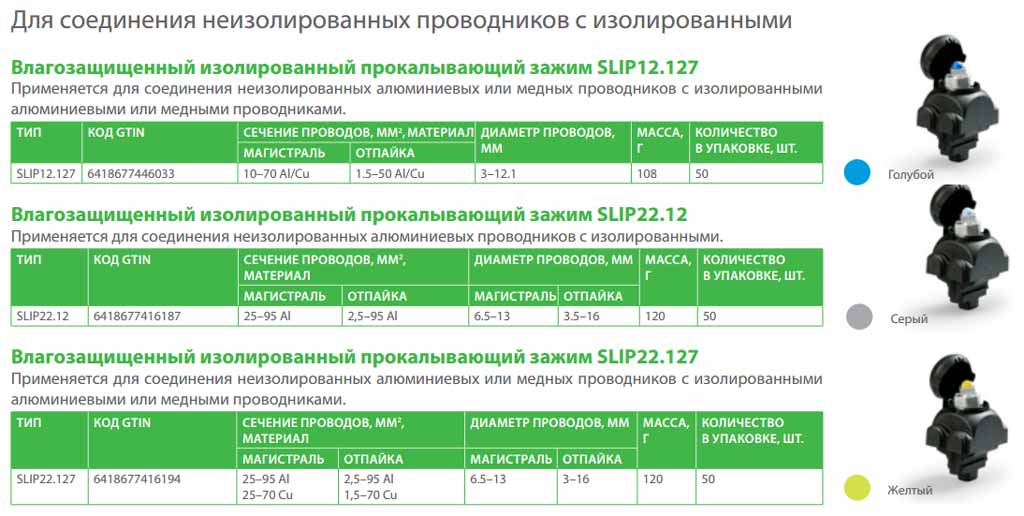

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .
Популярные статьи  Можно ли разделить PEN сразу при вводе в щиток деревянного дома?

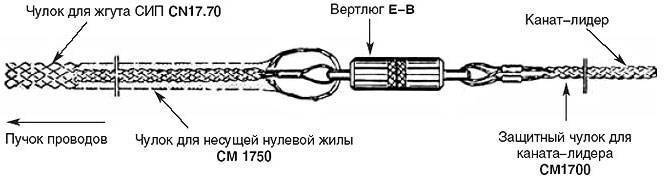

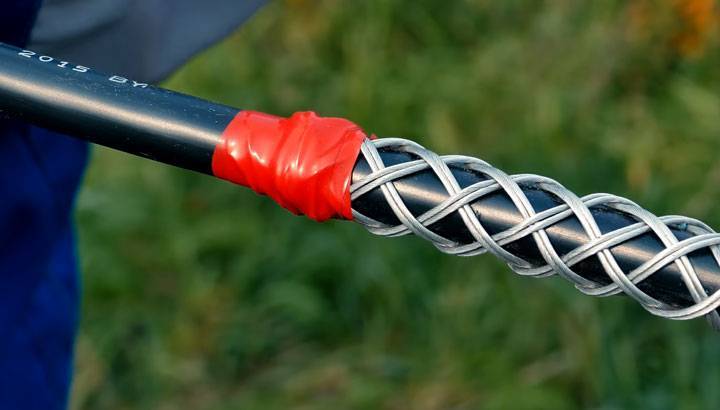

Вертлюг и монтажный чулок

Как применять прокалывающие зажимы для СИП?Данный комплект используется при протяжке магистрального участка СИП по нескольким опорам. С помощью чулка конец СИПа остается в сжатом состоянии и не расплетается.Как применять прокалывающие зажимы для СИП?

Монтажные чулки также бывают из диэлектрических материалов. Они необходимы для проведения работ под действующей ВЛ-0,4кв, которая находится под напряжением.Как применять прокалывающие зажимы для СИП?

Для правильного крепления СИП в чулке необходимо провода отрезать лесенкой или ступенчато. То есть каждая последующая жила обрезается на 6-10см дальше предыдущей. Расстояние зависит от сечения провода.

Чтобы жилы не торчали в разные стороны предварительно можно зафиксировать их изолентой.Как применять прокалывающие зажимы для СИП?

Также изолентой фиксируется начало чулка, это предотвращает его сползание со жгута, если при ослаблении натяжения он случайно за что-нибудь зацепился.Как применять прокалывающие зажимы для СИП?

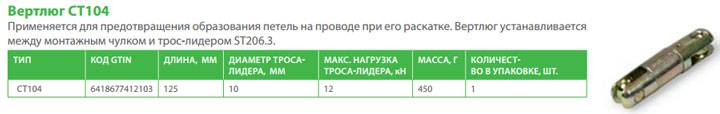

Вертлюг позволяет не перекручиваться проводу при его прохождении по роликами. Если вы его не будете использовать, то в отдельных пролетах между жилами СИП появятся просветы и свободное место.Как применять прокалывающие зажимы для СИП?

Они как бы отделятся от общего жгута. В итоге усилие будет восприниматься всеми жилами не равномерно и при аварийных ситуациях (гололедообразование, сильный боковой ветер, падение дерева на провод) СИП может не выдержать и оборваться.

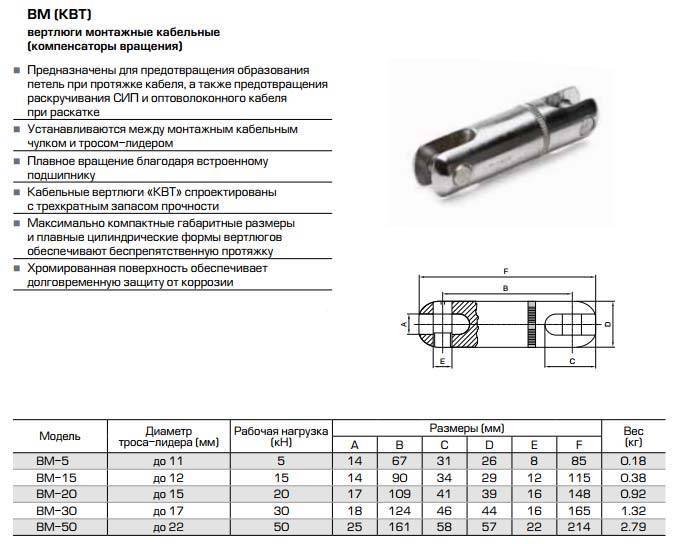

Монтажные чулки и вертлюг от Ensto, Sicam, Niled, КВТ:

КВТКак применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

SicamКак применять прокалывающие зажимы для СИП?

NiledКак применять прокалывающие зажимы для СИП?

EnstoКак применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода. Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Внимание! При высвобождении фазных проводов магистрального провода из скрутки необходимо помнить, что провода магистрали находятся под высоким электрическим напряжением, опасным для жизни. Повреждение их изоляции недопустимо! Ни в коем случае нельзя раздвигать фазные провода отверткой, с помощью пассатижей или чем-то острым и металлическим. Необходимо пользоваться диэлектрическим клином

Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах

Необходимо пользоваться диэлектрическим клином. Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах.

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

  1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
  2. другим концом подведена к месту разводки;
  3. снабжена отключающим устройством (рубильником);
  4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»
  1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.
  1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
  2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
  3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
  4. Продолжаем затягивать до тех пор, пока головка болта не отвалится — это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Назначение зажима

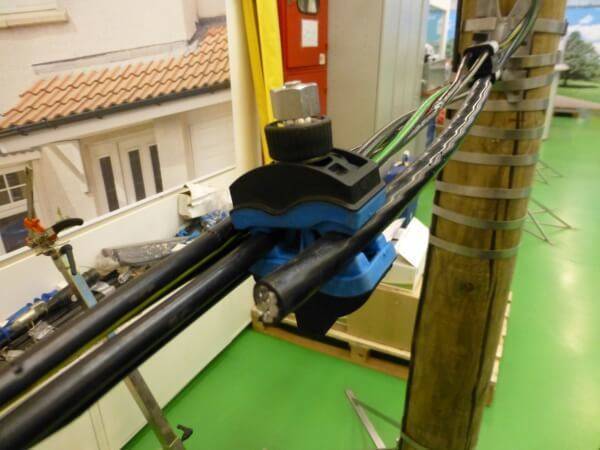

В подавляющем большинстве случаев прокалывающий зажим используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубцами. При монтаже они прокалывают изоляцию магистрального провода и ответвительной жилы, обеспечивая электрический контакт.

При этом есть варианты зажимов для ответвления между изолированной и неизолированной (голой) жилой. На стороне для подключения голой жилы нет зубцов для прокола изоляции. Такие зажимы электрики называют просто — орехами.

Как применять прокалывающие зажимы для СИП?

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Популярные статьи  Сторонняя проводящая часть: что это такое, определение, примеры

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

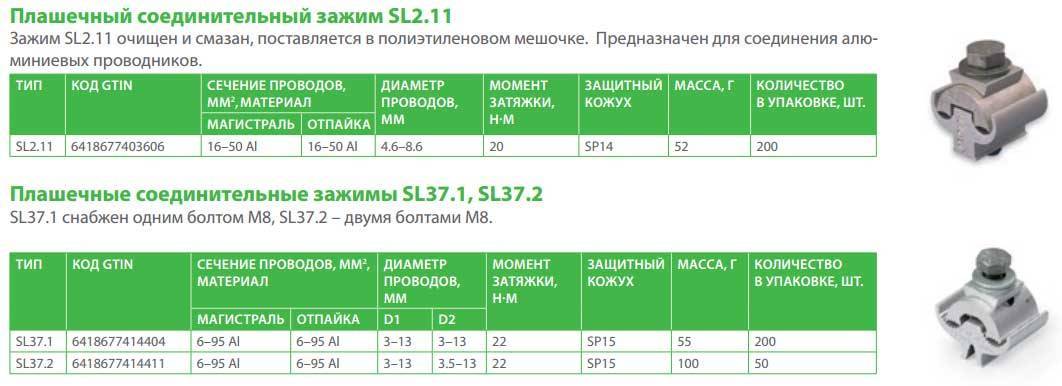

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Источник

Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

  1. Герметичный корпус.
  2. Специальные пластины для обеспечения контактов.
  3. Алюминиевые прокалывающие зубцы.
  4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

  1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
  2. Установка прибора на основную магистраль.
  3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
  4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

  • возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
  • высокая герметичность изделия, позволяющая использовать его при любой погоде;
  • простота и доступность в использовании;
  • длительный эксплуатационный срок;
  • доступная цена;
  • возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

  • простота конструкции, удобство в использовании;
  • надежность и долговечность ответвлений;
  • компактность, малый вес;
  • низкая цена;
  • качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

  • отсутствие герметичности сжимного ореха;
  • необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.Как применять прокалывающие зажимы для СИП?

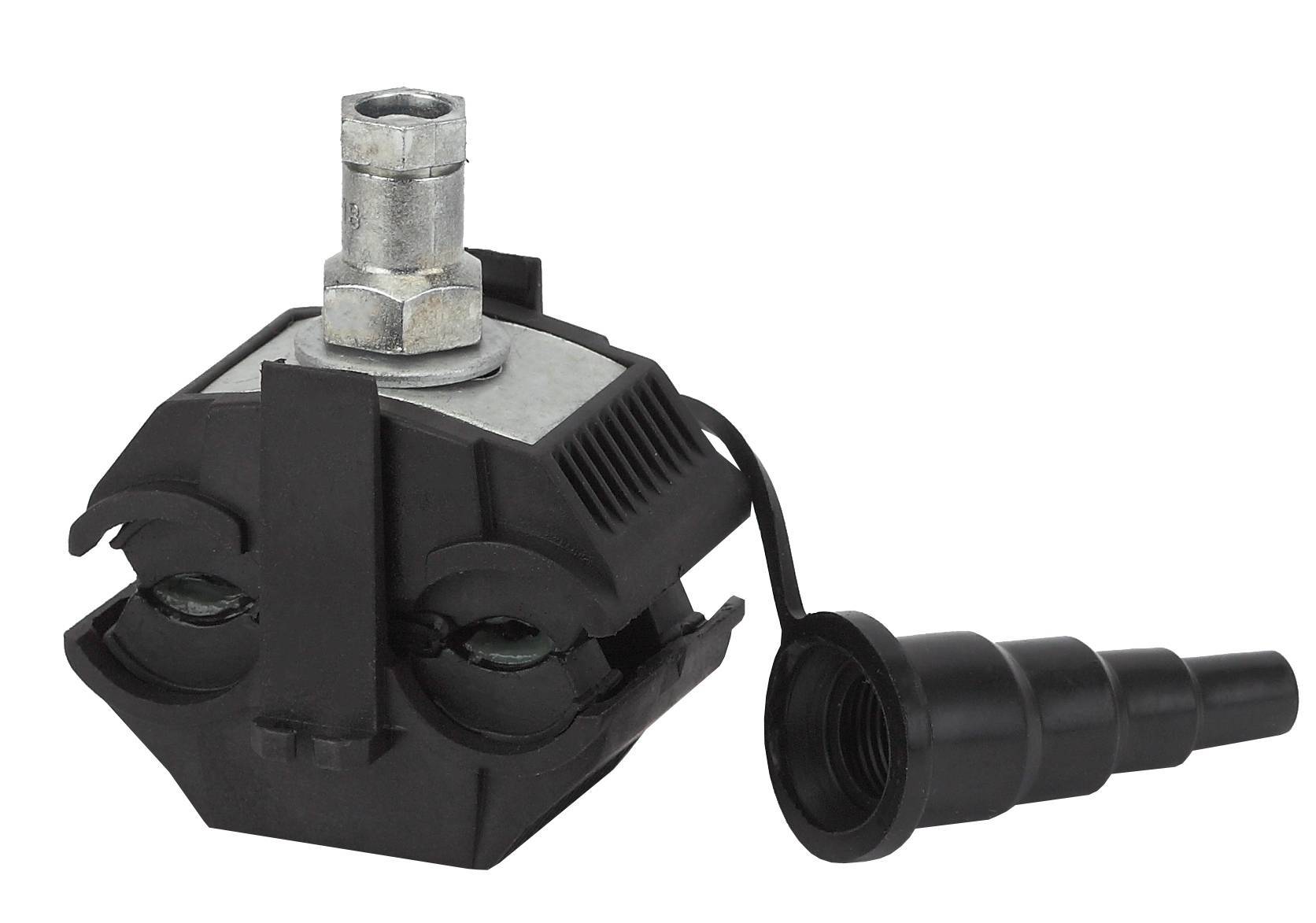

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.Как применять прокалывающие зажимы для СИП?

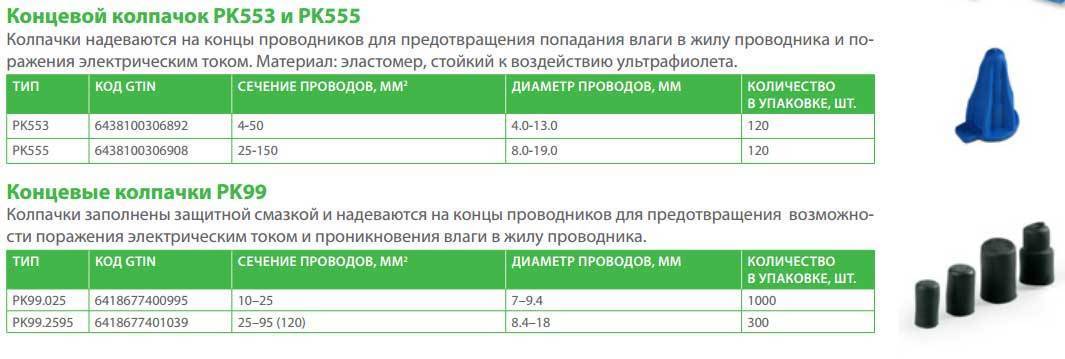

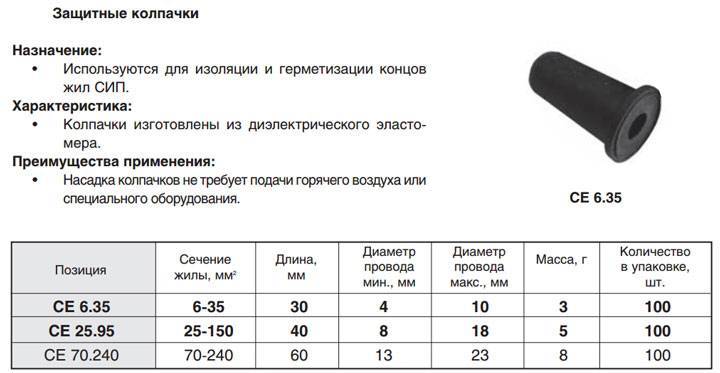

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555Как применять прокалывающие зажимы для СИП?
Niled CE 6.35, 25.95Как применять прокалывающие зажимы для СИП?
КВТ КИКак применять прокалывающие зажимы для СИП?
IEK КИКак применять прокалывающие зажимы для СИП?

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица! Как применять прокалывающие зажимы для СИП?

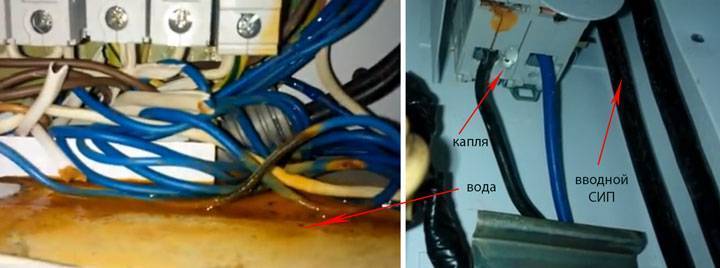

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

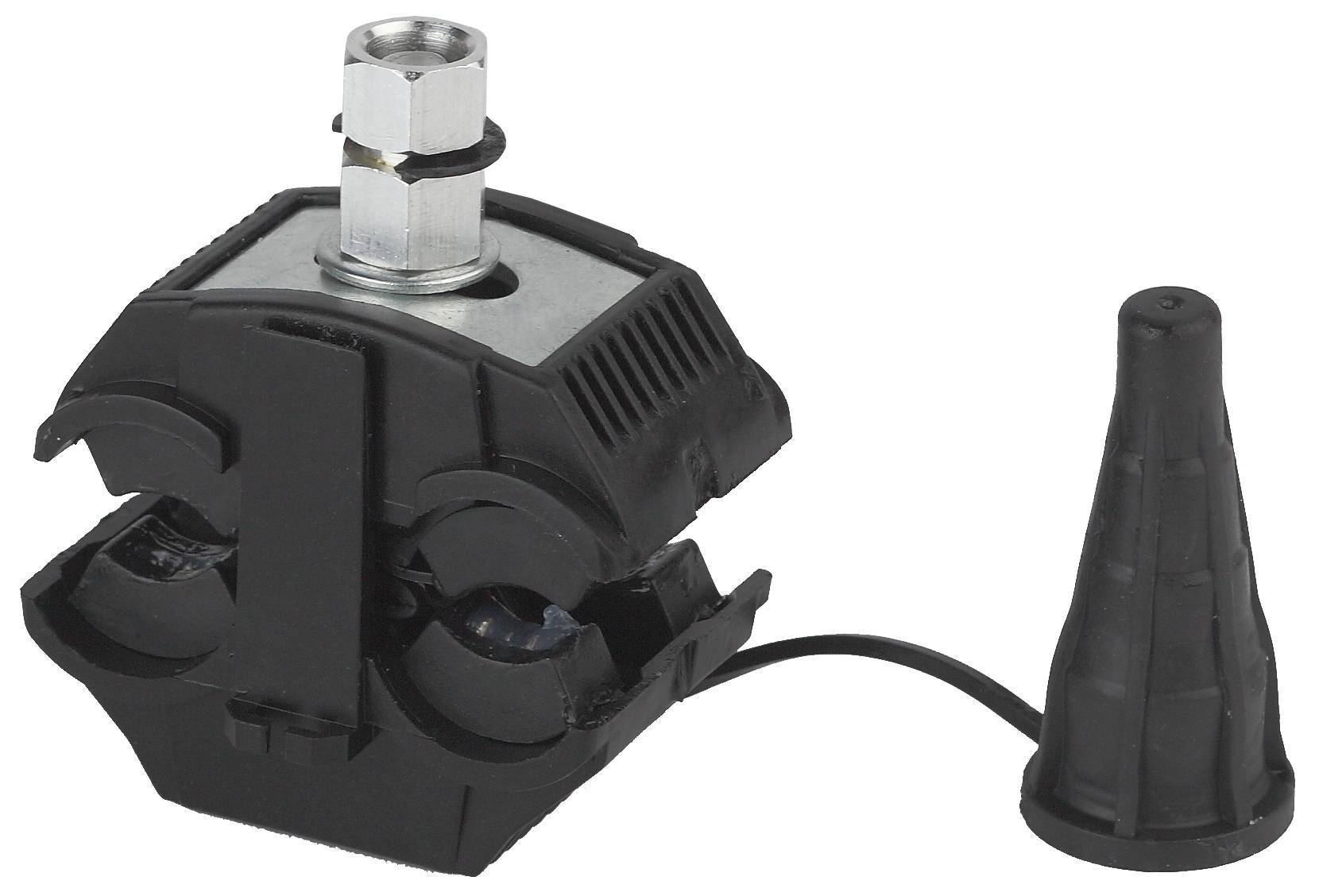

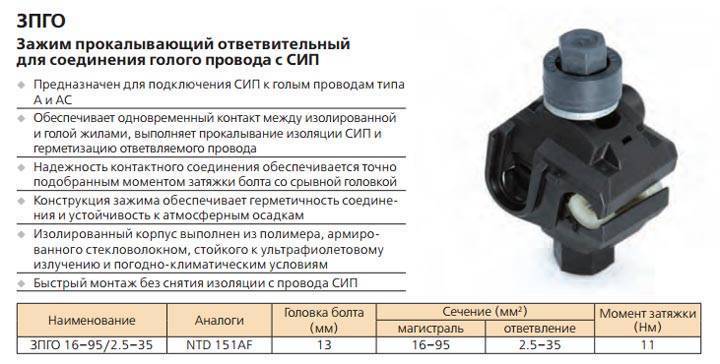

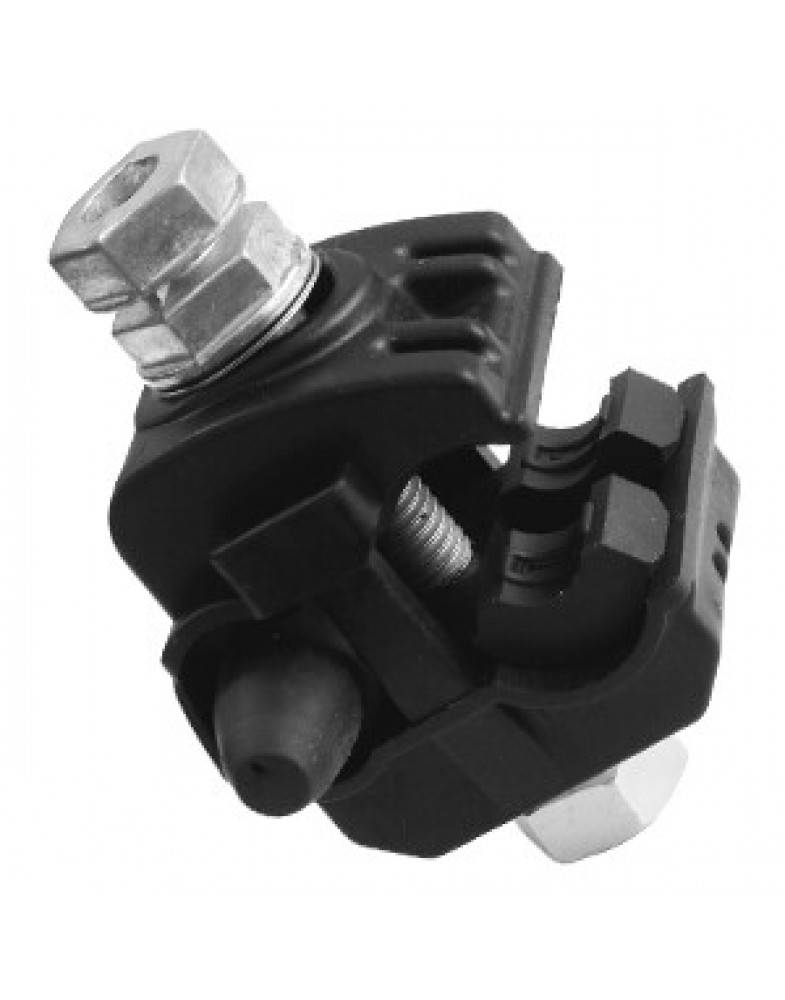

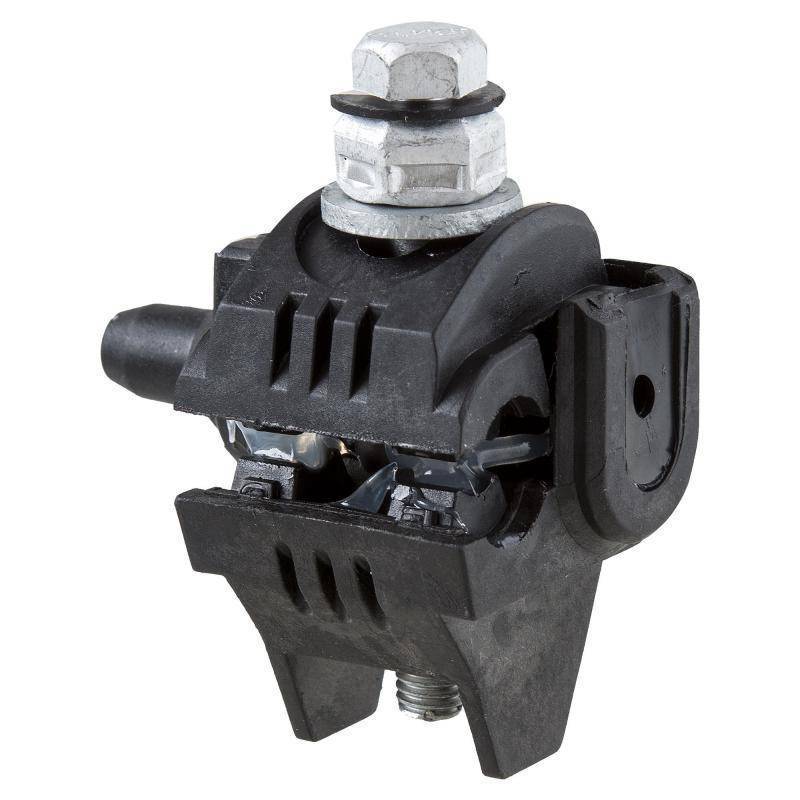

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

  • Сечение от 16 до 95 мм.
  • Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
  • У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины
. Надежно выполнены и болт, и механизм.

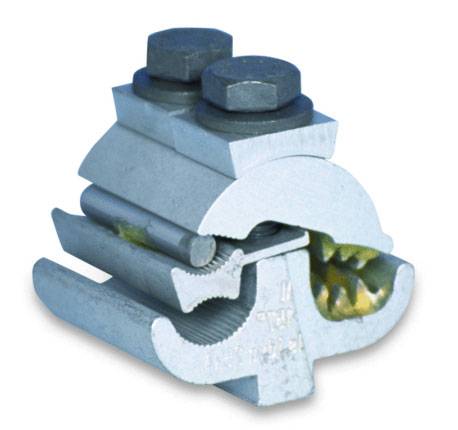

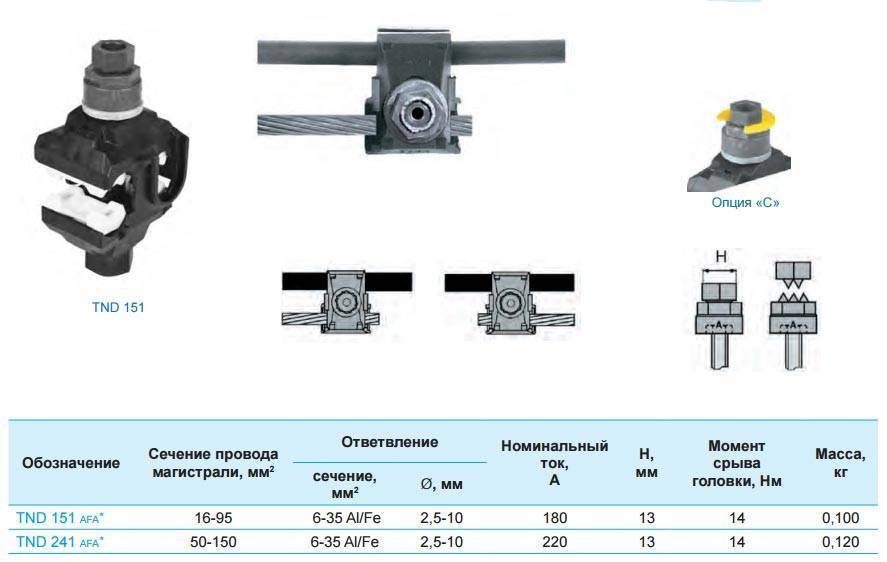

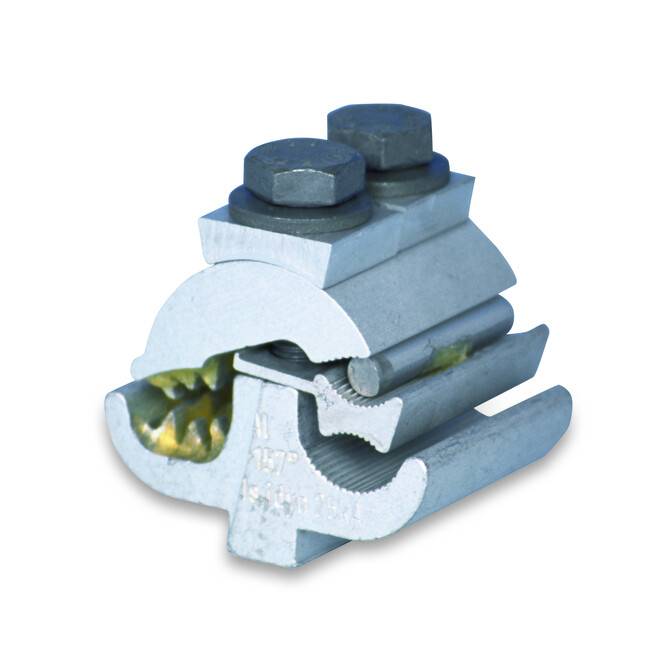

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго
, поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм
. Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

  • Ответвительный зажим надевается на действующую линию.
  • Во второй желоб вставляется конец провода для участка ответвления.
  • Вручную закручивается головка болта до упора.
  • Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.
Популярные статьи  Принцип работы и устройство синхронного генератора переменного тока

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Виды устройств

На рынке существует несколько видов фиксаторов для самоизолирующих несущих проводов, о которых мы расскажем ниже.

Анкерные зажимы

Под анкером понимается рабочее пространство между воздушными линиями передачи электроэнергии, выполненное изолированными кабелями СИП. При установке анкерного натяжного зажима для проводов СИП несущая жила не выделяется.Так называемые щеки устройства изготавливаются из очень прочной пластмассы, поэтому они надежно удерживают провода на электрической магистрали.

Устройство с одним болтом

Характерные особенности:

  1. Размер сечения может колебаться между 16 и 95 миллиметрами.
  2. Полимерный материал корпуса не позволяет проникать во внутреннюю часть устройства ультрафиолету и влаге.
  3. Фиксатор оснащен стабильной планкой.
  4. Прокалывающий механизм изготавливается из алюминиевого сплава, благодаря чему удается избежать проблемы ржавления материала.

Устройство с двумя болтами

Применяется этот тип устройства для отвода неизолированной проводки по направлению к основной магистрали СИП. Размер поперечного сечения может доходить до 95 квадратных миллиметров. Корпус производится из высокопрочного армированного стеклом полимера. Ответвительное устройство оснащается нижней планкой, благодаря которой имеется возможность установки ключа в выбранном положении. Приспособление с двумя болтами эксплуатируется в течение многих лет, поскольку отличается высокой стойкостью к негативным факторам внешней среды (влажности, ветру и т.п.)

Виды соединения

Такой тип арматуры для СИП изготавливается в двух видах, в зависимости от выполняемой функции. Первый вариант – применяется для контактирования между собой изолированных и неизолированных проводников. Применяется для подключения самонесущего провода к силовому кабелю или к линии заземления магистрали. Второй вариант – используется для организации крепления проводов СИП друг с другом. В отличие от описанного первого типа контакта, подобные зажимы характеризуются наличием на соединительной поверхности обеих отверстий, зубьев для прокола изолирующего слоя. Здесь же присутствуют два болта для затяжки. Механизм работы зажима принципиально не отличается от типа изделия для соединения изолированных и неизолированных кабелей.

Прокалывающие зажимы для проводов СИП: принцип действия

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся.

Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены

В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП.

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для проведения электричества в то или иное помещение (дом, гараж, сарай) от основной магистрали.

Принцип действия заключается в проколе специальным устройством магистрального кабеля, после чего в корпусе зажима производятся присоединения алюминиевых одножильных проводов СИП через специальные защищенные от внешнего пагубного воздействия клеммные сжимы (электрики называют их орехами).

Как применять прокалывающие зажимы для СИП?

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации.

Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

Как применять прокалывающие зажимы для СИП?

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

  1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
  2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.Как применять прокалывающие зажимы для СИП?

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Ensto Slip 32.2 (21), 12.127, 22.12 (127)Как применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Sicam TND и NTDКак применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Niled N616, 640, 70Как применять прокалывающие зажимы для СИП?
КВТ ЗПГОКак применять прокалывающие зажимы для СИП?

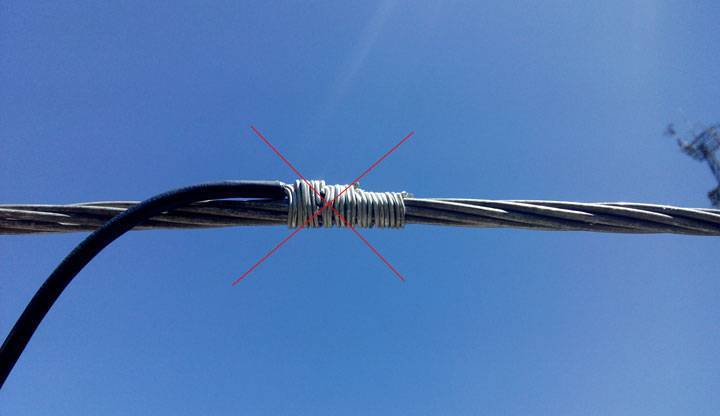

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.Как применять прокалывающие зажимы для СИП?

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.Как применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Как применять прокалывающие зажимы для СИП?

Плюсы использования

Описание преимуществ от применения и установки таких приспособлений:

У потребителя есть возможность работы с электросетью под высоким напряжением. Посредством зажима делается отводка от магистрального самонесущего кабеля, при этом не обесточивается линия.
Допускается подключение проводников, жилы которых сделаны из различных металлов, к примеру, алюминия и меди

Но важно, чтобы эти кабели были одножильными.
Возможность контроля фиксации благодаря срывной головке или посредством динамометра. В первом случае элемент выполнен из алюминия

Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом. Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Подробней об опасностях, связанных с использованием данного типа устройств, рассказал канал ЕКF.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
