Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

  • Прибор не включается;
  • При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
  • При включении постоянно перегорают электрические лампочки;
  • При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
  • После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
  • При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
  • Выключатель не выключает свет.

Конструкция и детали емкостных сенсорных датчиков

Когда я начал разрабатывать сенсорную систему подачи воды в биде, то наиболее трудной задачей мне казалась разработка емкостного датчика присутствия. Обусловлено это было рядом ограничений по установке и эксплуатации. Не хотелось, чтобы датчик был механически связан с крышкой унитаза, так как ее периодически надо снимать для мойки, и не мешал при санитарной обработке самого унитаза. Поэтому и выбрал в качестве реагирующего элемента емкость.

Сенсорного датчика присутствия

По выше опубликованной схеме сделал опытный образец. Детали емкостного датчика собраны на печатной плате, плата размещена в пластмассовой коробке и закрывается крышкой. Для подключения антенны в корпусе установлен одноштырьковый разъем, для подачи питающего напряжения и сигнала установлен четырех контактный разъем РШ2Н. Соединена печатная плата с разъемами пайкой медными проводниками в фторопластовой изоляции.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Сенсорный емкостной датчик собран на двух микросхемах КР561 серии, ЛЕ5 и ТМ2. Вместо микросхемы КР561ЛЕ5 можно применить КР561ЛА7. Подойдут и микросхемы 176 серии, импортные аналоги. Резисторы, конденсаторы и светодиоды подойдут любого типа. Конденсатор С2, для стабильной работы емкостного датчика при эксплуатации в условиях больших колебаниях температуры окружающей среды нужно брать с малым ТКЕ.

Установлен датчик под площадкой унитаза, на которой установлен сливной бачок в месте, куда в случае протечки из бачка вода попасть не сможет. К унитазу корпус датчика приклеен с помощью двустороннего скотча.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Антенный датчик емкостного сенсора представляет собой отрезок медного многожильного провода длинной 35 см в изоляции из фторопласта, приклеенного с помощью прозрачного скотча к внешней стенке чаши унитаза на сантиметр ниже плоскости очка. На фотографии сенсор хорошо виден.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Для настройки чувствительности сенсорного датчика необходимо после его установки на унитаз, изменяя сопротивление подстроечного резистора R3 добиться, чтобы светодиод HL2 погас. Далее положить руку на крышку унитаза над местом нахождения сенсора, светодиод HL2 должен загораться, если руку убрать, потухнуть. Так как бедро человека по массе больше руки, то при эксплуатации сенсорный датчик, после такой настройки, будет работать гарантировано.

Конструкция и детали емкостного сенсорного включателя

Схема емкостного сенсорного включателя имеет больше деталей и для их размещения понадобился корпус большего размера, да и по эстетическим соображениям, внешний вид корпуса, в котором был размещен сенсорный датчик присутствия не очень подходил для установки на видном месте

Внимание на себя обратила для подключения телефона. По размерам она подходила и имела хороший внешний вид

Удалив из розетки все лишнее, разместил в ней печатную плату емкостного сенсорного выключателя

Удалив из розетки все лишнее, разместил в ней печатную плату емкостного сенсорного выключателя.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Для закрепления печатной платы в основании корпуса была установлена короткая стойка и к ней с помощью винта прикручена печатная плата с деталями сенсорного выключателя.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Датчик емкостного сенсора сделал, приклеив ко дну крышки розетки клеем «Момент» лист латуни, предварительно вырезав в них окошко для светодиодов. При закрывании крышки, пружина (взята от кремниевой зажигалки) соприкасается с латунным листом и таким образом обеспечивается электрический контакт между схемой и сенсором.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Крепится емкостной сенсорный включатель на стену с помощью одного самореза. Для этого в корпусе предусмотрено отверстие. Далее устанавливается плата, разъем и закрепляется защелками крышка.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Настройка емкостного выключателя практически не отличается от настройки сенсорного датчика присутствия, описанного выше. Для настройки нужно подать питающее напряжение и резистором отрегулировать, чтобы светодиод HL2 загорался, когда к датчику подносится рука, и гас, при ее удалении. Далее нужно активировать сенсорный датчик и поднести и удалить руку к сенсору выключателя. Должен мигнуть светодиод HL2 и загореться красный светодиод HL3. При удалении руки красный светодиод должен продолжать светиться. При повторном поднесении руки или удалении тела от датчика, светодиод HL3 должен погаснуть, то есть выключить подачу воды в биде.

Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

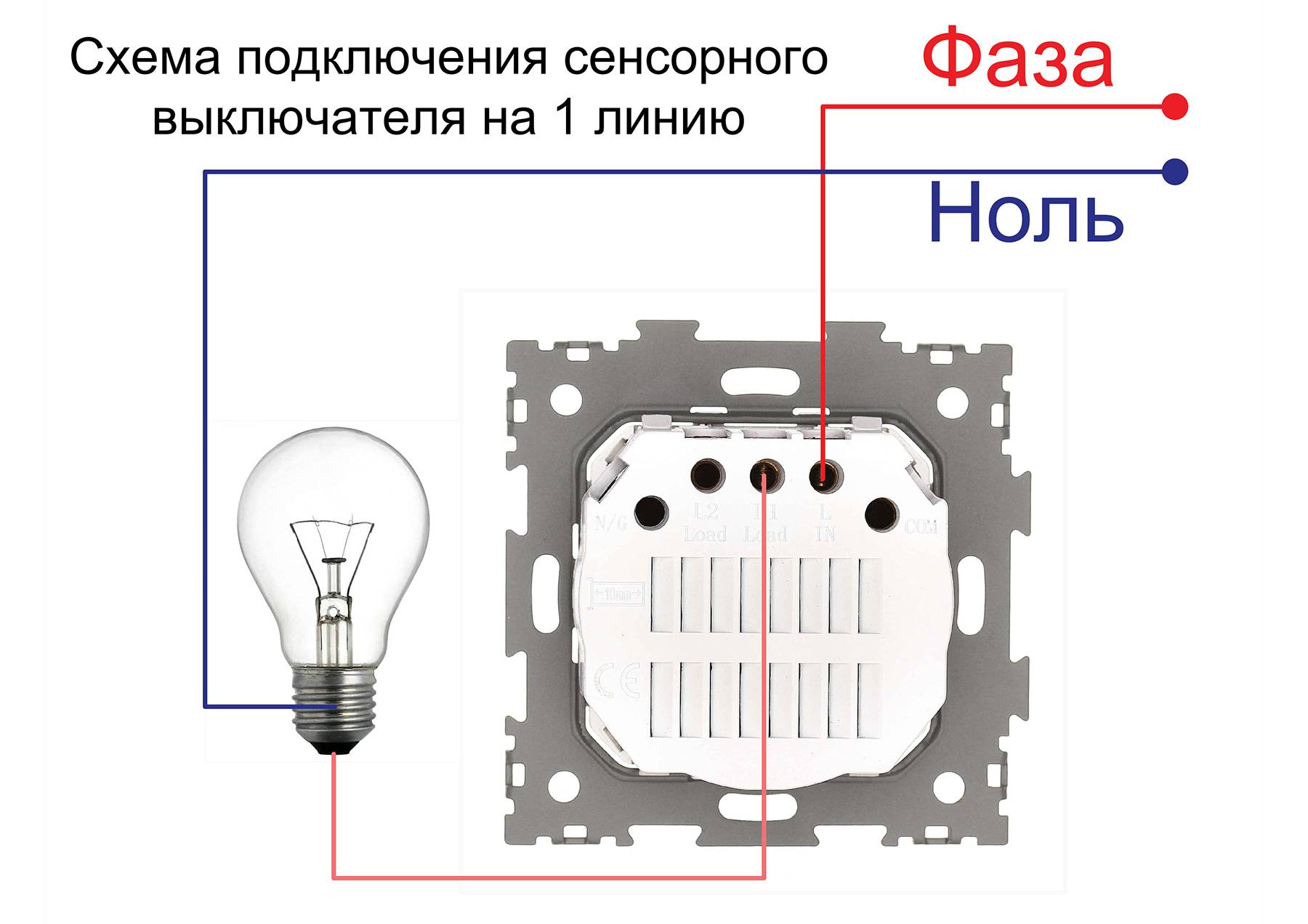

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

  1. обесточить сеть;
  2. демонтировать старый выключатель;
  3. снять с нового выключателя верхнюю панель;
  4. соединить провода с предназначенными для них клеммами;
  5. поставить механизм в монтажную коробку и закрепить;
  6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

  Как подключить проходной выключатель — схема подключения

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

  • сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
  • оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
  • наличие таймера;
  • возможность дистанционного управления.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Популярные статьи  Как лучше и правильно ставить автомат: до УЗО или после него?

Сенсорный диммер с пружинкой

Для начала
обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со
светодиодную ленту, а длиной не более спичечного коробка

На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.

Подключать их напрямую в сеть 220в нельзя!

То есть, устанавливаются они после блока питания светодиодной ленты.

Как правило, в самом ее начале.

Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.

Со всеми их плюсами и недостатками.

Для диммирования вам нужно просто подольше подержать нажатой пружинку.

Главный недостаток всех подобных устройств – малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более. А это всего около 2-х метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.

Как сделать сенсорный выключатель самому

Вакуумные выключатели

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

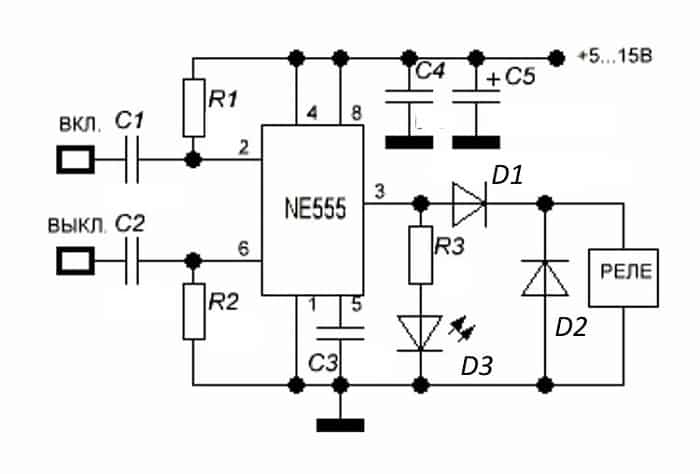

Схема питается от источника постоянного напряжения, величина которого до 16 Вольт. На выходе третьего транзистора включен светодиод, который обозначен красным светом именно он и является нагрузкой. Чтобы первый транзистор открылся достаточно прикоснуться рукой к его базе. Вместо светодиода, можно подключить реле с низким током срабатывания и тогда появляется возможность включения и отключения более значимой нагрузки. Лампы нельзя подключать непосредственно в схему вместо светодиода, так как любая из них обладает большой мощностью. В виде сенсора может послужить медная фольга, а второй и третий каскад является просто усилителем слабого сигнала.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Основным исполняющим и коммутационным элементом, включающим непосредственно светильник, лампу или бра является реле К1. Оно может быть типа РЭС 55А или РЭС 55Б с током срабатывания около 15–20 мА. Диод VD1 выполняет роль защиты от перепадов напряжения при срабатывании реле, а конденсатор С2 сгладит пульсации, возникающие при этом. Резистор R1 лучше применить переменной конструкции, для надёжной работы реле. В пределах до 50–60 Ом. Сенсором может служить небольшой кусочек фольгированного текстолита или медной пластины. Он обладает высокой чувствительностью, поэтому если сенсор будет установлен на расстоянии от схемы, выполненной на плате, то провод нужно обязательно защитить от помех путём экранирования. В качестве источника питания может использоваться любой источник постоянного тока, батарейка или аккумулятор. Нужно помнить при монтаже полупроводниковых деталей что перегрев их нужно снизить к минимуму. Лампы, которые будут включаться с помощью силовых контактов реле стоит выбирать с минимальным потреблением мощности это:

  • Светодиодные лампы;
  • Экономичные люминесцентные лампы.

Более сложные схемы своими руками сделать без особых навыков будет довольно проблематично, но всё же возможно и вот одна из них.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

Сделать её самому или купить уже готовым изделием выбирать человеку, решившему установить данный коммутационный прибор.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

  • Износа группы контактов.
  • Разрушения корпуса.
  • Разрушения клеммы и места фиксации проводов.
  • Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей  предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

  1. Снять верхнюю панель.
  2. Демонтировать декоративную накладку, если она есть.
  3. Проверить с помощью индикатора, есть ли на приборе напряжение.
  4. Ослабить фиксаторы внутреннего крепления.
  5. Отсоединить провода от корпуса выключателя.
  6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Порядок устранения неисправностей и меры безопасности

Индикаторная отвертка

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

  • индикаторная отвертка;
  • тестер (мультиметр);
  • обычная отвертка;
  • бокорезы или утконосы.

Разборка и чистка контактов

Отключение защитной автоматики

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

  1. Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
  2. Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
  3. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Переключающие контакты выключателя

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

  • выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
  • контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
  • при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
  • если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Установка переключающих клавиш

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Популярные статьи  Нейтральная точка: что это такое, особенности, примеры

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

https://youtube.com/watch?v=DEHoQ9G6ffc

Модуль сенсорного однолинейного выключателя Classic Livolo VL-C701

Модуль сенсорного однолинейного выключателя Classic Livolo VL-C701

Подключить сенсорный выключатель к цепи освещения не составляет большого труда и все происходит по старой традиционной схеме. Современные системы электроники сейчас позволяют использовать специальные сенсорные панели в любой области и направления. Сенсорные выключатели один из самых востребованных товаров на рынке электротехники и у Вас появилась прекрасная возможность использовать их. Современная и продвинутая электроника сейчас объединяет как пользовательские функции, так и высокую безопасность в использовании электроприборов. Купив сенсорный выключатель Вы получаете высокий комфорт в использовании любыми приборами освещения. Многофункциональность данных приборов позволяет использовать их как в быту, так и в бизнесе.

Основные преимущества и достоинства сенсорного выключателя Livolo VL-C701:

Специально разработанные сенсорные датчики помогут Вам одним касанием на панели включить или выключить свет, бесшумная работа прибора обеспечивает максимальный комфорт и надежность;

Установка сенсорного выключателя не требует специальных навыков и оборудования, все операции по установке панели занимают считанные минуты и могут устанавливаться в существующие коробки по обычной схеме подключения, таким образом замена старых выключателей на современные новые сенсорные не требует серьезных трудозатрат;

Современная электронная система в сенсорном выключателе автоматически реагирует на разрыв цепи, замыкании, выхода из строя элементов освещения и автоматически переходит в режим выключения, тем самым уровень безопасности данного прибора находится на самом высоком уровне;

Цветовая светодиодная подсветка различных режимов сенсорного выключателя позволяет определять его состояние, включено – красный цвет светодиодной подсветки, выключено – голубой свет светодиодной подсветки, данная функция хорошо различима как в темное время суток, так и при ярком освещении;

Поверхность сенсорного выключателя изготовлена из высокопрочного закаленного стекла с отшлифованными краями, это позволяет безопасное использование данного выключателя, стильный дизайн и возможность очистки поверхности панели любыми способами;

Электронная система выключателя разработана и адаптирована ко всем типам ламп, это могут быть как обычные лампы накаливания, галогеновые, светодиодные, также данные выключатели могут быть задействованы для работы любой техники и оборудования, что значительно расширяет возможности использования;

Контактная группа в сенсорном выключателе разработана для использования все типов проводки, надежное резьбовое соединение для проводов и их фиксация дает гарантированную безопасность при использовании и эксплуатации;

Высокая надежность выключателя обуславливается в отсутствии в нем механических частей, которые могут преждевременно выйти из строя, полностью контролируемая электроникой рабочая часть выводит данный прибор на самый высокий уровень безопасности и качества;

Возможность использования данных сенсорных выключателей для дистанционного управления при помощи различных пультов и систем удаленного управления, система управления радиосигналом выключателя позволяет без лишних хлопот управлять зонами освещения и с достаточно больших дистанций;

Современный дизайн и различные цветовые решения позволяют использовать данное оборудование в любых интерьерах с различным дизайном;

В некоторых случаях, сенсорный выключатель может нестабильно работать с освещением низкого напряжения, такими источниками света как светодиодные ленты и лампы до 18 Вт, может проявляться мигание ламп в выключенном состоянии. Для достижения положительного результата необходимо приобрести LED адаптер, который решает эту проблему.

Конструктор: Да Количество линий нагрузки: 1 Дистанционное управление: Нет Светодиодная подсветка: Да Индикация состояния включено/выключено: Да Максимальная нагрузка на линию: 1000 Вт Рабочее напряжение: 110-250 В (переменный ток 50-60Гц) Сила тока: 5 А Степень защиты: IP20 Собственная потребляемая мощность: ≤0.1 мВт Срок службы: 100000 переключений Метод крепления контактов: винтами Условия эксплуатации: температура -10~50℃, влажность ≤95% Установка: в круглую монтажную коробку D 65-70 мм Метод крепления выключателя: винтами Материал корпуса: термостойкая электротехническая пластмасса

Миниатюрный датчик движения

Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.

Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.

Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.

При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.

Все
остальное вместе с проводами остается спрятанным внутри.

Виды выключателей и принцип работы

Трехклавишный выключатель

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности этих приборов делятся на следующие виды:

  • одноклавишные модели;
  • двухклавишные образцы;
  • трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Устройство и принцип действия сенсорных выключателей

Внешний вид обычного сенсорного выключателя практически не отличается от любой сенсорной панели и представляет собой пластину из кристаллического стекла с разметкой. Дизайнерские модели сенсорных выключателей могут иметь практически любой внешний вид, цвет и форму.

Технологически сенсорный представляет собой полупроводниковое устройство, при помощи которого осуществляется управление потребителями энергии. Кроме источников света к такому выключателю могут быть подключены, например, электрические карнизы.

Вне зависимости от внешнего вида и количества подсоединенных к нему потребителей, сенсорный выключатель состоит из трех основных функциональных частей:

  • Непосредственно за декоративной лицевой пластиной размещается чувствительный элемент, который реагирует на касание (в некоторых случаях на приближение) пальцев.
  • Полупроводниковая схема анализа и управления , преобразующая сигнал чувствительного элемента в электрический сигнал, который может воспринимать коммутационная часть.
  • Коммутационная часть , которая отвечает за действия с электрической цепью: замыкание, размыкание, плавная регулировка нагрузки.

Из устройства очевиден и принцип действия выключателя. При касании панели пальцами возникает сигнал, который впоследствии преобразуется и вызывает срабатывание коммутационной части.

Дополнительные функции и виды сенсорных выключателей

Сенсорные выключатели широко применяются в монтаже схем «умного дома». Но могут устанавливаться и в обычной . Для большего удобства многие сенсорные выключатели имеют пульт дистанционного управления, при помощи которого можно на расстоянии управлять не только одним, но и несколькими однотипными сенсорными выключателями.

Часто сенсорные выключатели оснащены дополнительно датчиками температуры, освещенности, движения и пр. Выключатели с – наиболее распространенный вариант, который избавляет от неприятных ощущений при входе в пустую квартиру в темное время суток.

Сенсорные выключатели с датчиками температуры целесообразно применять в том случае, когда к устройству кроме приборов освещения подключается или электрический камин. Выключатели с датчиками освещенности часто используют для уличных фонарей на участке около дома, а также для охранной системы освещения периметра.

Популярные статьи  Самодельный асинхронный генератор

Как и обычные выключатели, сенсорные устройства могут устанавливаться для одного или нескольких потребителей с раздельным управлением их работой. Так, установив сенсорный выключатель для многоламповой люстры, можно управлять каждой лампой в отдельности или, при желании, смонтировать цепь таким образом, чтобы лампы включались группами.

Характерной особенностью работы сенсорных выключателей является возможность плавного включения осветительных или других электроприборов, а также регулирования мощности каждого из них при помощи сенсорной панели или пульта дистанционного управления.

Мастер-кнопка сенсорных выключателей

Мастер-кнопка, по сути, является дополнительной функцией сенсорных выключателей, рассчитанных на несколько потребителей. При ее включении (через панель или пульт дистанционного управления) происходит одновременное включение всех подключенных к устройству электроприборов.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Последовательность работы и меры безопасности

Перед началом работ необходимо обесточить линию, выключив рубильник на вводном щитке при этом обязательно повесить предупреждение, чтобы никто его случайно не включил. Это обязательное условие работы, поскольку работать на оборудовании с включенным напряжением запрещено.

Место проведения работ по возможности должно быть освобождено от посторонних предметов, чтобы был свободный доступ. Инструменты и расходные материалы рекомендуется расположить с максимальным удобством, чтобы было легко их взять. Рекомендуется проводить ремонт в светлое время суток или же использовать дополнительное освещение.

Перед тем как починить выключатель света рекомендуется установить в светильнике одну лампочку, которая будет играть роль индикатора работоспособности схемы.

Последовательность работ:

Демонтированный корпус рекомендуется внимательно осмотреть на наличие деформаций, следов плохого контакта и непосредственно контактной группы.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?Сенсорный выключатель на полевом транзисторе

Обозначения:

  • Сопротивления: R1 – 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?Сенсорный выключатель на микросхеме NE555

Обозначения:

  • Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема – NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп.

Тонкости подключения

Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

  • отключить электричество;
  • снять старый выключатель;
  • снять с нового изделия верхнюю панель;
  • соединить провода с предназначенными для них клеммами;
  • поставить рабочий механизм выключателя в монтажную коробку;
  • закрепить устройство, используя распорки и специальные винты;
  • зафиксировать панель.

Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
