Дифавтомат

Принцип АВДТ обычный: расцепитель разводит контакты при обнаружении пороговых величин.

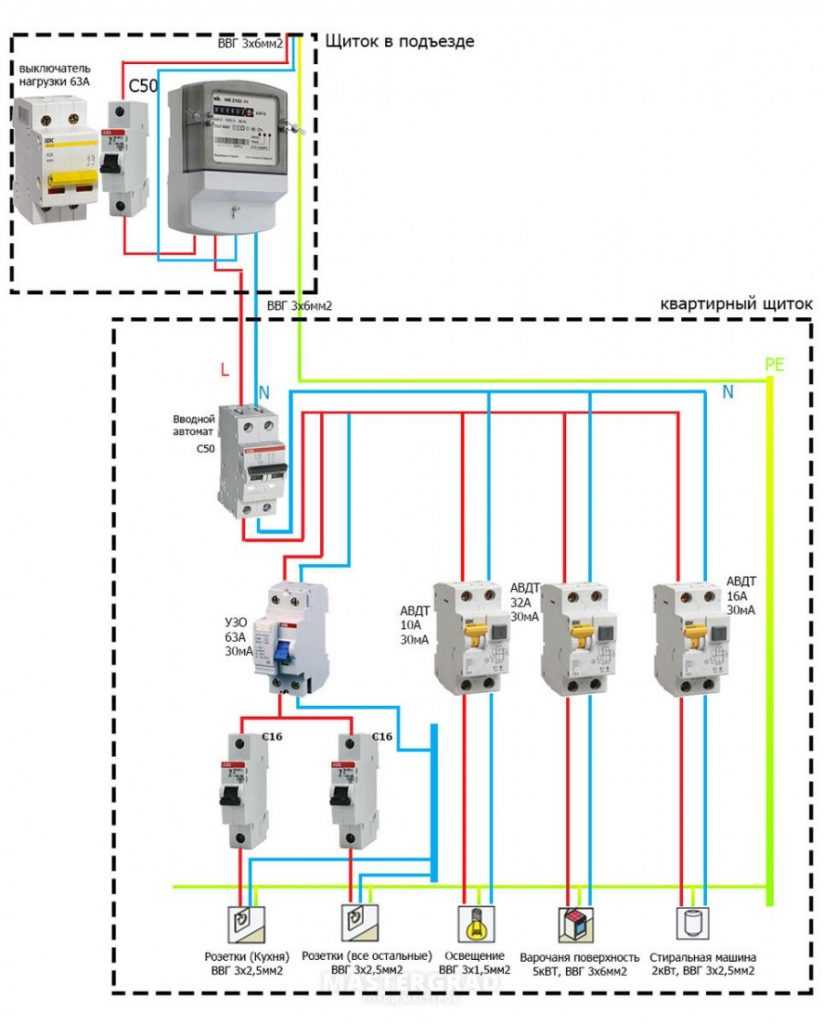

Схемы подсоединения АВДТ в целом аналогичные. Ниже вариант с общим дифавтоматом на группу АВ (схема менее надежная, не рекомендована для мощных приборов).

Более предпочтительная сборка, когда АВДТ устанавливается к каждому потребителю, отдельно на опасные сегменты:

Двухступенчатая защита с дифавтоматом. Уставка вводного АВДТ всегда больше (200, 100 мА) последующих, которые он защищает, или равная. Тип — S, для селективности, номинал выше на уровень.

Как подобрать номинал

Подбор номинала АВДТ на примере бойлера. Смотрят на мощность ЭВН и берут со значением в сторону возрастания. Запас — до 20 %, иначе сработка будет медленной, что критично при КЗ, когда ток в десятки раз выше нормы.

Величина отключения (уставка) — 10 мА, если линия индивидуальная, для одного мощного прибора. Если же на ней несколько потребителей — 30 мА.

Чаще всего применяют дифы на 16, 20, 25 А. Электромеханические изделия считаются более надежными.

Предостережения:

  • дифзащита для мощных потребителей должна активироваться при утечке в 5–7 мА;
  • нельзя нуль и фазу дифавтомата объединять с не подсоединенными к нему жилами, даже если таковые идут от параллельно включенных АВДТ;
  • нуль на выходе из прибора не должен касаться жилы «земли».

Защита от поражения током

Работа дифференциального автомата или устройства защитного отключения (иногда его называют дифференциальными реле) основана на определении разницы в фазном и нулевом токах.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Если разница существует, устройство отключает подачу электричества. Разница может фиксироваться при возникновении утечки тока. При исправном электроприборе или оборудовании, утечка в нем не возникает, то есть значение тока, поступающего по фазному проводнику равно значению в нулевом проводнике.

Если происходит повреждение изоляции фазного провода, возникает разность потенциалов между ним и любым заземленным предметом. То же самое происходит при пробое на корпус электроприбора. Заземление в этом случае поможет только снять эту разность потенциалов с корпуса, но сам прибор останется под напряжением.

Если произойдет касание корпуса человеком, последний скорее всего не почувствует воздействие электричества, потому, что сопротивление тела больше сопротивления заземляющего проводника. Можно представить, что случиться, если заземление неисправно или вообще отсутствует.

Дифференциальный автомат, при возникновении подобной ситуации отключит подачу электричества и обесточит прибор. Человек, даже подвергшись воздействию электричества, не почувствует этого, потому что значение тока не превысит 30 миллиампер, а время отключения – 0,3 секунды. Такие параметры для УЗО и дифавтоматов, используемых в жилых помещениях, определены нормами.

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Назначение и применение

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током.

На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха.

Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.

Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.

Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).

Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

  1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
  2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
  3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Популярные статьи  Как сделать солнечную батарею своими руками?

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

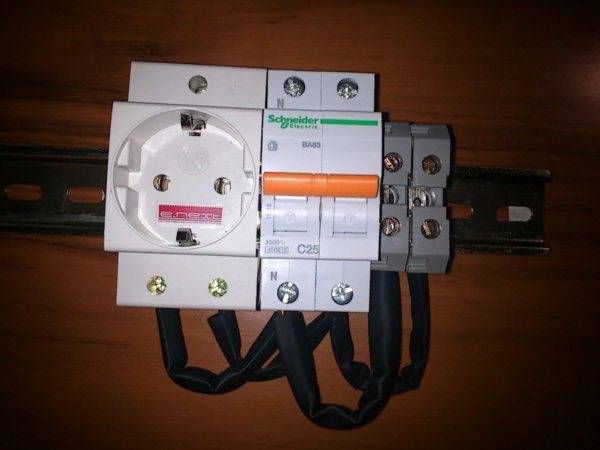

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

  • автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
  • автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
  • по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

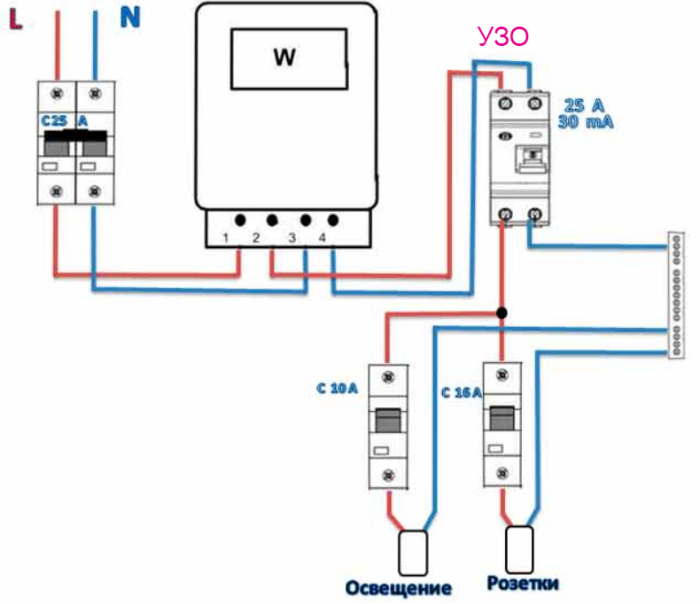

Схема подключения УЗО в однофазной сети без заземления

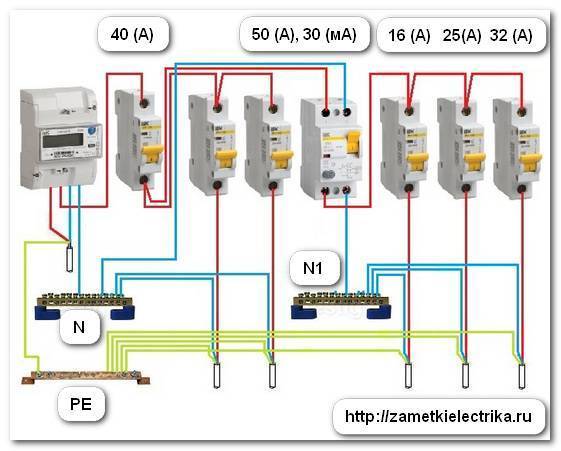

Ниже вы видите схемы по системе TN – C. Такая схема подсоединения сегодня не актуальна, так как не используется защитный проводник.

Существуют два способа эксплуатации сетей без заземления. Это способ с единой сетью и из нескольких подсетей.

Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.

Такую схему можно применять там, где используются минимальное подключение электроприборов к сети.

В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.

В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подключается к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.

Вывод

Если сравнить первый способ и второй способ подключения, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.

Стоит понимать, что подключения УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.

Типичные ошибки при монтаже

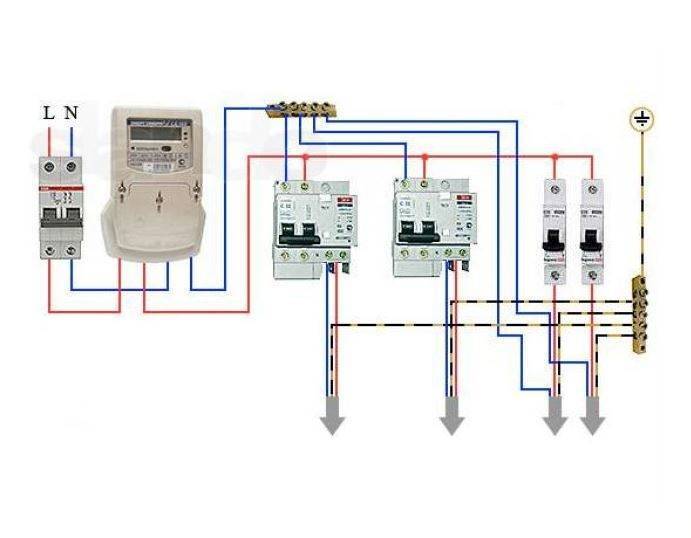

Подключение гребенчатой шины не является сложной операцией. Достаточно базового понимания того, как и куда должен протекать электрический ток. Однако даже опытные электромонтажники периодически допускают ошибки подключения гребенки:

  1. При монтаже необходимо учитывать максимальный ток изделия. Еще лучше использовать гребенчатую шину с запасом по току.
  2. В некоторых случаях целесообразно учесть и напряжение. Изоляция типичной гребенки рассчитана на 500 В. Иногда на производстве используется и более высокий вольтаж.
  3. Не стоит забывать про вилкообразные шины. Их максимальный ток составляет 63 А.
  4. Ошибки при выборе гребенки. Этот вид соединителя приобретается после покупки автоматических выключателей, когда известно их точное количество и расположение.

Необходимость в установке

Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт

Заземляющий контакт в питающем шнуре может отсутствовать.

В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось.

При касании нагревателя может последовать поражение током. Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.

Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.

Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’
ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’
в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

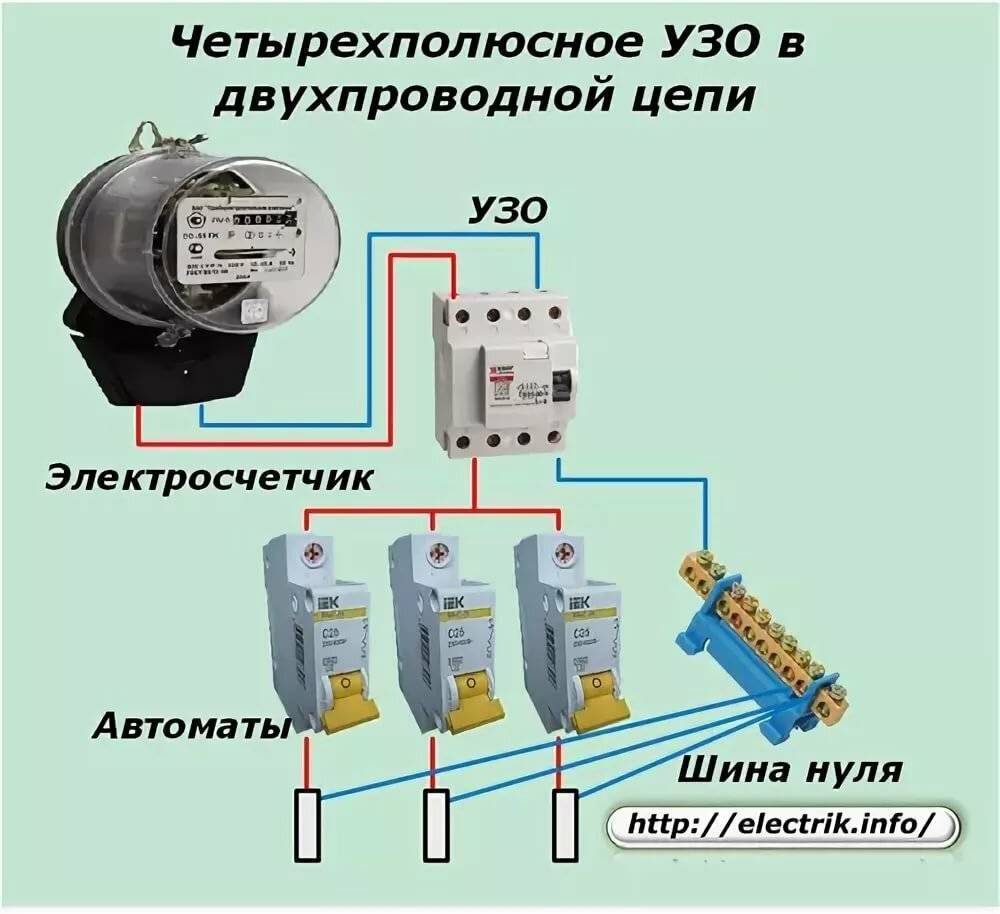

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

  • экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
  • отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).
Популярные статьи  Можно ли установить видеодомофон вместо домофонной трубки?

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

  • при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
  • опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

УЗО в трехфазной сети – схема подключения

Принцип работы трехфазного УЗО в сети точно такой же, как и однофазного. Так как трехфазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими однофазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.

Групповые устройства защиты устанавливают на линии, где подключаются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.

В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.

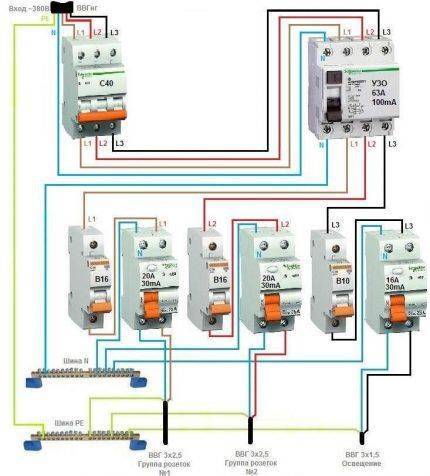

На картинке ниже вы увидите пример одной из большого разнообразия схем подключения трехфазной сети.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.

Заключение

Правильно разработанная схема подключения однофазной или трехфазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

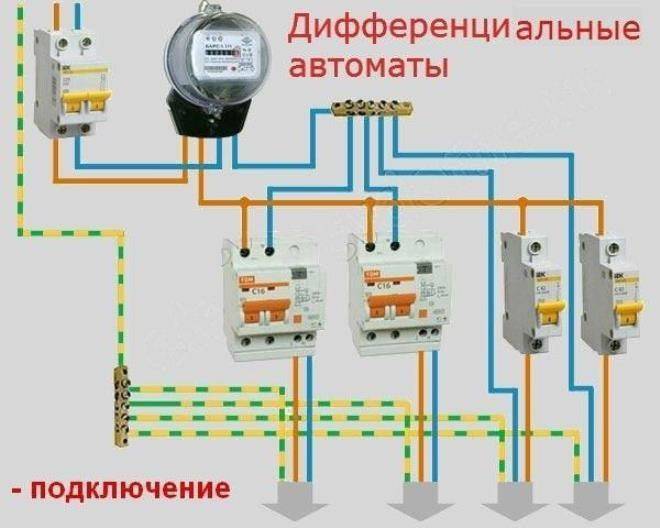

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

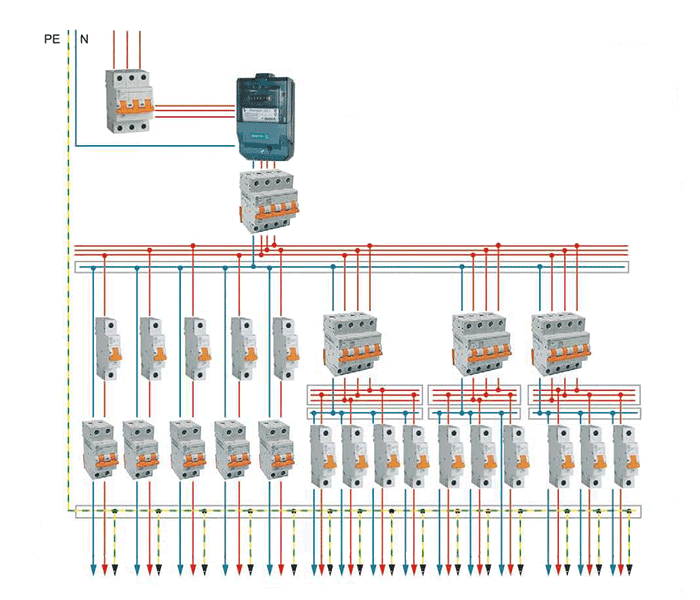

Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

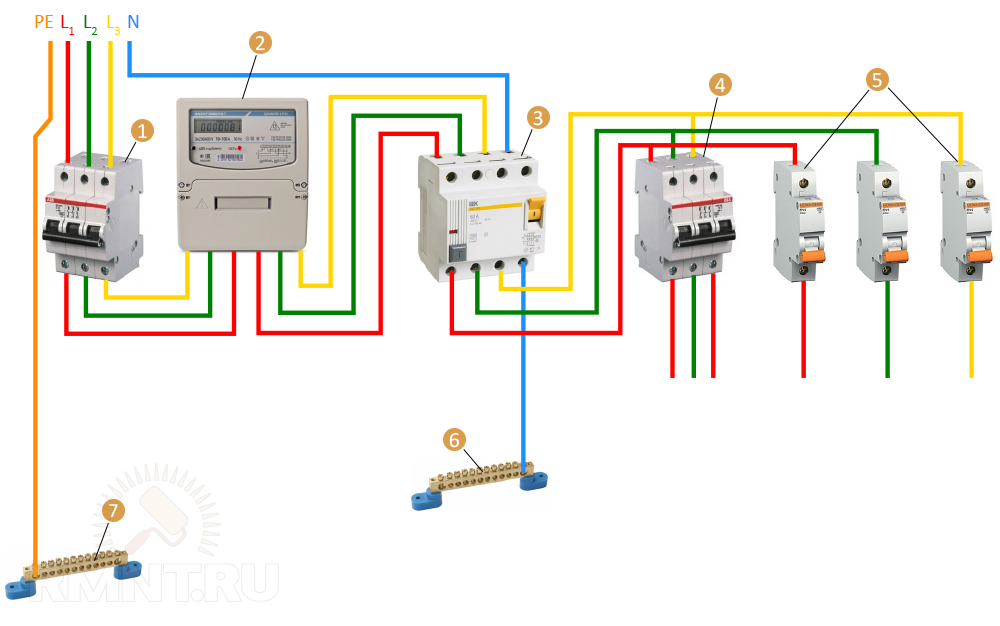

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО.

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг. О выборе подходящего типа провода мы писали в другой нашей статье.

Вариант #2 – общее УЗО для 3-фазной сети + счетчик.

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Схема подключения УЗО без заземления

Несмотря на многочисленные споры, схема подключения УЗО без заземления работает ничуть не хуже, чем с заземлением. И защитные свойства устройства также не снижаются. Если подключить УЗО без заземления, то можно обеспечить возможность отключиться автоматически напряжению при попадании тока в проводники, которые для него не предназначены.

Одним из таких проводников может оказаться и человек. Также при схеме подключения УЗО без заземления можно не беспокоиться о пожаре, так как утечка тока, если и произойдет, то случится на заземленную часть конструкции, а не на заземляющий провод. Таким образом, схема подключения УЗО без заземления ничуть не хуже аналогичной с заземлением.

Необходимость в установке

Заземление эффективно срабатывает при пробое фазного проводника на корпуса приборов, оборудования, на токопроводящие части сооружений. Наличие заземления не допустит поражение электрическим током, так как исключит возникновение разности потенциалов между корпусом прибора и землей.

Как же повысить безопасность эксплуатации электрической сети в помещении без заземления, если нет возможности для замены электропроводки? Выход есть.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Нередко собственники или владельцы помещений оказываются в затруднении, задаваясь вопросом, можно ли устанавливать устройства защитного отключения или дифференциальные автоматы в двухпроводной однофазной сети, когда нет заземления?

Устанавливать не только можно, но и нужно. Более того, даже при наличии заземления рекомендуется, а в некоторых случаях обязательно требуется, использование дифференциальных защитных устройств. Такие устройства устанавливаются в однофазной двухпроводной сети сразу на оба проводника.

Электросчетчик и пару слов про УЗО — lleo — LiveJournal

03:02 am — Электросчетчик и пару слов про УЗО

Слева электрощиток нормального жильца, справа — электрощиток курильщика мануалов и инструкций по электробезопасности:

Часа полтора пришлось повозиться, боже, какой там был ад. Его же не чинили 42 года, со времен постройки дома. Хотя нет, чинили. Например, общий выключатель у пожилой соседки. Соседке я тоже заодно поменял пакетники, всё равно надо было снимать отстой и ставить современную дин-рейку. Так вот, он был сломан. А чтобы квартира работала, какой-то умник фазу просто закоротил со входа выключателя на выход:

Я уж не говорю про медь с алюминием, это тотальная беда. Сколько чинил щитки друзьям — везде соединяют как попало. Раньше у электриков было не принято об этом думать: сложили медь и алюминий вместе и нормалек. А что оно греется и обугливается — это пофиг.

Ещё я много лет пытаюсь вести просветительскую работу насчет УЗО. Товарищи, дорогие мои! 21 век, в доме должны быть розетки с заземлением. На что я постоянно слышу: мол, к нас в щитке все равно нет земли. Друзья, кто вам такое сказал? В старом щитке земля есть всегда. Нуля там нет. А земля есть. Ее вы привычно подаете на свою двухдырочную розетку. А должны подавать ноль! А его у вас нет не будет, пока вы не поставите УЗО. Как поставите УЗО — будет вам земля до УЗО и ноль — после УЗО. Рассказываю. УЗО — это такая штука, которая имеет два входа и два выхода. На фотке оно в центре, такой двойной автомат с небольшой кнопкой, чуть смещенной влево (соседке я УЗО не поставил, дорогой подарок слишком). Как работает УЗО? Оно у себе внутри измеряет, чтобы ток, бегущий по одному проводу был абсолютно равен току, что бежит по второму. А если нет — мгновенное отключение.

Зачем? Представим, что вы сидите в ванной, и с полочки к вам в воду упал подключенный к розетке фен. Представили? Или, например, у вас утюг незаметно сломался пробивает фазу на рукоятку, а вы держите одной рукой утюг, но оступились, и чтобы не упасть, ухватились рукой за батарею. Или, допустим, ваш ребенок. Впрочем, об этом думать вообще не будем. Короче, существует множество бытовых ситуаций, когда человек может оказаться под током. Но есть нюанс: во всех вышеописанных случаях ток потечет через ваше тело куда-то в другое место — в воду, в батарею, но главное, что не во второй провод. А УЗО, которое стоит на входе квартиры, мгновенно почует, что часть тока куда-то ушла на сторону. И мгновенно отключит электричество.

Разумеется, УЗО не спасет, если вы взяли в каждую руку по гвоздю и воткнули одновременно в дырки розетки: оно не сможет угадать, пошел ток через человеческое тело или это включили торшер. Но в остальных случаях реально спасет. Кроме того, оно начнет обесточивать квартиру задолго до того, как под напряжением окажется человек: если почует неисправность бытовой техники. Например, этим часто грешат стиральные машины («Электролюкс» часто, «Бош» почти нет): у них от времени трескается нагреватель, внутрь попадает на контакты вода, и тогда корпус машины, и вода, и барабан оказываются под напряжением. Если у стиралки розетка с заземлением (а иначе запрещено устанавливать), то УЗО почует уход тока через воду и вырубит электричество раньше, чем к корпусу испорченной машины прикоснется ваш ребенок.

Мораль: всем и всегда всегда ставить в щиток УЗО. Я ставлю стандартное: 40 ампер, 30 милиампер ток отсечки (не 300 — это много). На УЗО экономить не надо — я ставлю ABB, оно стоит от 2800 руб. Остальные автоматы щитка (они просто срабатывают на короткое замыкание) беру самые дешевые, они по-любому сработают. А вот УЗО лучше надежное. В принципе и малоизвестной фирмы должно тоже сработать. Но хрен его знает — счет-то идет на микросекунды.

Теперь как ставится УЗО. Очень просто. У вас в щитке выходят из электросчетчика два провода — земля и фаза. Фазу найти можно отверткой со встроенной неонкой — она засветится. Земля обычно как в счетчик вошла, так из счетчика и вышла — она там закорочена, но берите ее перед счетчиком. Это и будет та ваша земля, тот третий провод, который пойдет на боковые скобки у розеток. А оба провода, что вышли из счетчика, заводите сразу на УЗО. Полярность там обычно не важна, главное, чтоб с одной стороны войти двумя, с другой выйти. И вот то, что вышло после УЗО, это уже не земля и фаза, а ноль и фаза. Вот это и ведите на две дырки своих розеток. Вот и весь секрет. Извините за занудство, но это реально азы электро безопасности, и я в шоке, как много людей об этих простых вещах не подозревает.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

  • начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
  • после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
  • устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
  • снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
  • выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
  • на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Подключение дифавтомата – пошаговая инструкция

Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.

Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.

Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Корпус устройства должен быть целым

Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Следует обесточить электросеть

Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Прибор должен надежно держаться на планке

Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
После опрессовки жилы должны выглядеть таким образом

Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.

С какой стороны ноль на трехфазном дифавтомате Легранд 63А?
Так выглядит соединение

После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
