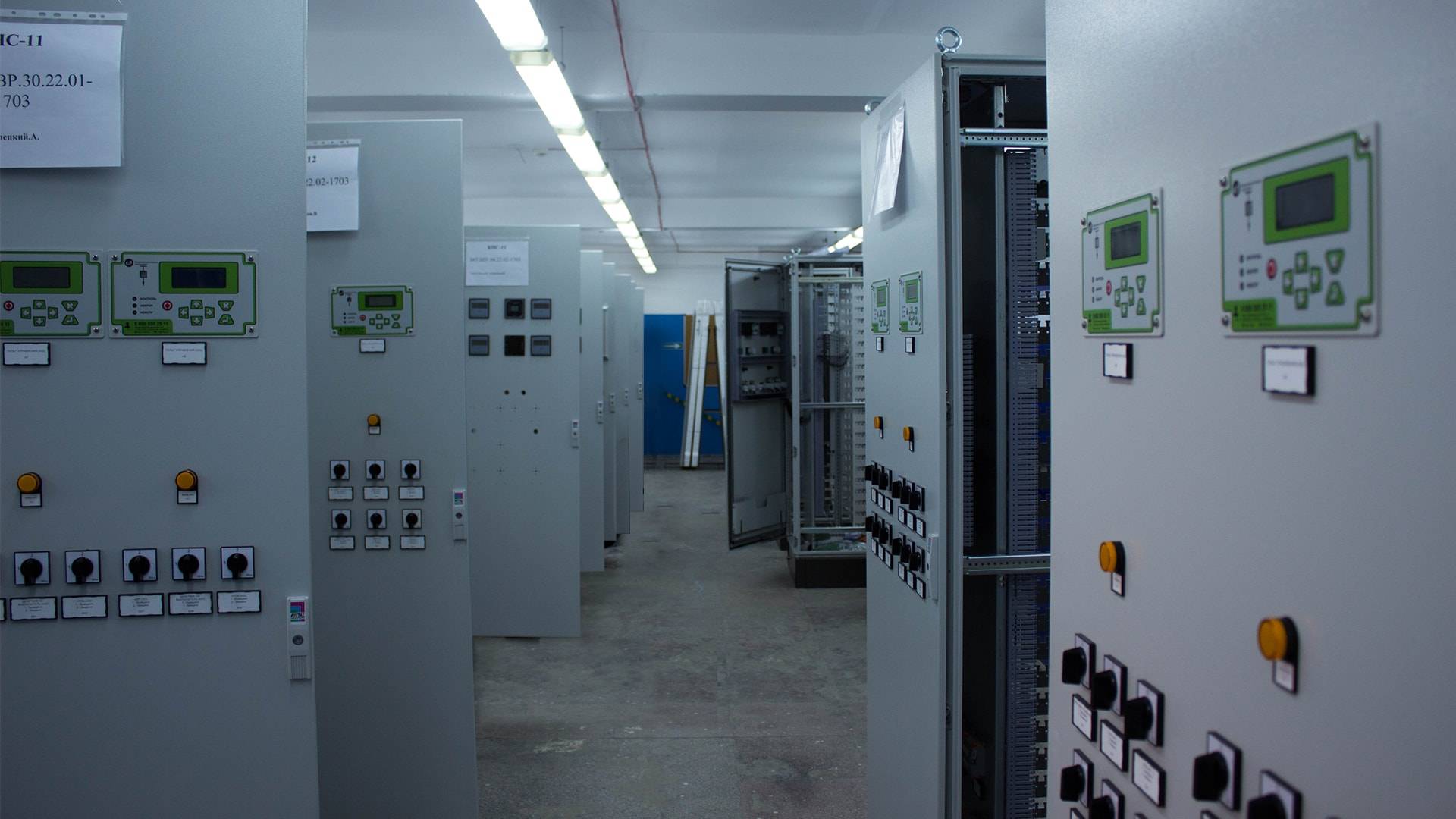

Шкафы РЗА

Защита от перегрузки: требования, особенности

Современные микропроцессорные устройства РЗА выполняют не только свою прямые задачи защиты, но и другие смежные функции. Таким образом, сегодня большое количество устройств можно укомплектовать в одном шкафу, что значительно упрощает монтаж оборудования, непосредственную эксплуатацию, а также значительно освобождает пространство.

Типовые шкафы защиты имеют еще ряд дополнительных преимуществ: так как шкафы выполняются по стандартным схемам, проверенным в эксплуатации, вероятность ошибок в работе значительно снижается, а удобство в наладке и монтаже возрастает. Узнайте еще больше о РЗА и типовых решениях на нашем сайте.

Мтз с независимой выдержкой времени

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.

Защита от перегрузки: требования, особенности Рис. 4.2.1

Расположение защиты в начале каждой линии со стороны источника питания. На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.

Трехфазная схема защиты МТЗ на постоянном оперативном токе

Схема защиты представлена на рис.4.2.2: Основные реле:

  • Пусковой орган – токовые реле КА.
  • Орган времени – реле времени КТ.

Вспомогательные реле:

  • KL – промежуточное реле;
  • KH – указательное реле.

Защита от перегрузки: требования, особенности

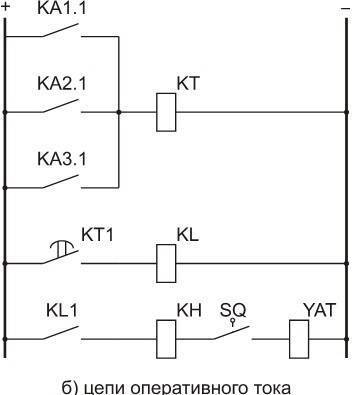

Защита от перегрузки: требования, особенности Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.

В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.

Двухрелейная схема

Защита от перегрузки: требования, особенности

Защита от перегрузки: требования, особенности

Рис. 4.2.3

Достоинства

1. Схема реагирует на все междуфазные КЗ на линиях.

2. Экономичнее трехфазной схемы.

Недостатки

Меньшая чувствительность при 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр. (В два раза меньше чем у трехфазной схемы).

Защита от перегрузки: требования, особенности Рис. 4.2.4

При необходимости чувствительность можно повысить, установив третье токовое реле в общем проводе токовых цепей. Чувствительность повышается в два раза – схема становиться равноценной по чувствительности с трехфазной.

Схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ.

двухфазные схемы применяются в качестве защиты от междуфазных КЗ и в сетях с глухозаземленной нейтралью, при этом для защиты от однофазных КЗ устанавливается дополнительная защита, реагирующая на ток нулевой последовательности.

Одно-релейная схема МТЗ

Защита от перегрузки: требования, особенности

Защита от перегрузки: требования, особенности

 Рис. 4.2.5

  • Схема реагирует на все случаи междуфазных КЗ.
  • Достоинства
  • Только одно токовое реле.
  • Недостатки
  1. Меньшая чувствительность по сравнению с 2 – релейной схемой при КЗ между фазами АВ и ВС.
  2. Недействие защиты при одном из трех возможных случаев 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр.
  3. Более низкая надежность – при неисправности единственного токового реле происходит отказ защиты. Схема применяется в распределительных сетях 6…10 кВ и для защиты электродвигателей.

Рис. 4.2.6

Выбор тока срабатывания защиты МТЗ

Защита должна надежно срабатывать при повреждениях, но не должна действовать при максимальных токах нагрузки и её кратковременных толчках (например, запуск двигателей).

  • Слишком чувствительная защита может привести к неоправданным отключениям.
  • Главная задача при выборе тока срабатывания состоит в надежной отстройке защиты от токов нагрузки.

Существуют два условия определения тока срабатывания защиты.

Первое условие. Токовые реле не должны приходить в действие от тока нагрузки:

Iс.з>Iн.макс, (4.1)

где Iс.з – ток срабатывания защиты (наименьший первичный ток в фазе линии, необходимый для действия защиты);

Iн.макс – максимальный рабочий ток нагрузки.

Второе условие. Токовые реле, сработавшие при КЗ в сети, должны надёжно возвращаться в исходное положение после отключения КЗ при оставшемся в защищаемой линии рабочем токе.

При КЗ приходят в действие реле защит I и II (рис.4.2.1). После отключения КЗ защитой I прохождение тока КЗ прекращается и токовые реле защиты II должны вернуться в исходное положение.

Ток возврата реле должен быть больше тока нагрузки линии, проходящего через защиту II после отключения КЗ.

 И этот ток в первые моменты времени после отключения КЗ имеет повышенное значение из–за пусковых токов электродвигателей, которые при КЗ тормозятся вследствие понижения (при КЗ) напряжения:

Рис. 4.2.7

Iвоз>kзIн.макс . (4.2)

Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентом запуска kз.

Учет самозапуска двигателей является обязательным.

При выполнении условия (4.2) выполняется и условие (4.1), так как IвозtввI+tпI+tвI. (4.9)

  • Выдержка времени защиты II может быть определена как
  • tввII=tввI+tпI+tвI+tпII+tзап, (4.10)
  • где tпII – погрешность в сторону снижения выдержки времени защиты II; tзап – время запаса.
  • Таким образом, минимальная ступень времени t может быть вычислена как

t=tввII – tввI=tпI+tвI+tпII+tзап. (4.11)

По формуле (4.11) определяется ступень времени для защит с независимой характеристикой времени срабатывания от тока.

Рекомендуется принимать t =0,35…0,6 с.

Функции и задачи селективности

Основной задачей селективной защиты является функция обеспечения стабильной работы и безопасной эксплуатации электроустановок. При возникновении аварийных ситуаций, поврежденный участок определяется практически мгновенно и сразу же отключается, не нарушая работу исправных мест. За счет селективности значительно снижается нагрузка на электроустановки, уменьшаются негативные последствия от действия короткого замыкания.

Четкая и слаженная работа защитных автоматических устройств максимально обеспечивает требования, предъявляемые к бесперебойному электроснабжению. В результате, селективность автоматического выключателя сохраняет непрерывность всех технологических процессов с участием электроустановок. Отключенные участки никак не влияют на их стабильную работу.

Основное правило устройства селективной защиты предполагает установку автоматов с номинальным током, более низким, чем у вводного устройства. Суммарно они могут превышать номинал группового автомата, но по отдельности каждый из них должен быть хотя-бы на одну ступень ниже. То есть, при установке вводного устройства на 50 А, следующий прибор на линии будет иметь номинал не выше 40 А. Первым всегда срабатывает автомат, ближе всего расположенный от места повреждения.

Селективность автоматов обеспечивается их конструкцией. Включение и отключение питания выполняется специальным рычажком. Неподвижные контакты соединяются с клеммами, к которым, в свою очередь, подключаются проводники. Быстрое размыкание осуществляется с помощью подвижного контакта, соединенного с пружиной. Расцепление обеспечивается биметаллической пластиной, изгибающейся после нагрева в случае превышения током своего предельно допустимого значения.

Популярные статьи  Как устроена и зачем нужна термопара для газовой плиты?

Для настройки токов срабатывания имеется регулировочный винт. В совокупности все элементы способствуют быстрому определению неисправного участка и отсечению его от работоспособных частей.

Основным принципом селективности считается поочередное срабатывание защитной аппаратуры. В случае отступлений от норм, произойдет перегрев не только автоматов, но и электропроводки. В результате, возникают аварийные ситуации с серьезными негативными последствиями.

Принцип селективности

При проектировании схем на объектах с различным оборудованием в электрике обязательно учитываются вопросы, обеспечивающие безопасность эксплуатации электроустановок. Все устанавливаемые элементы защиты имеют определенные технические характеристики и не являются универсальными для различных аварийных ситуаций.

Селективность переводится на русский язык как избирательность, правильно выбранные технические характеристики элементов защиты для конкретного участка цепи обеспечивает надежную безаварийную эксплуатацию. Электрическую цепь на любом объекте разделяют на участки, где устанавливаются автоматические выключатели определенной категории, с соответствующими характеристиками.

Для наглядности работы селективных схем защиты рассмотрим цепи, где ток проходит от источника питания напрямую к потребителю (нагрузке). В этом случае неисправность, короткое замыкание, утечка тока через изоляционный слой и другие причины могут возникнуть в разных местах:

  • На отдельных элементах оборудования нагрузки;
  • В проводке электропитания на разных участках по всей длине;
  • В распределительных щитах, трансформаторных подстанциях;
  • На генераторе, вырабатывающем электрический ток.

Для каждого перечисленного места, где возникает неисправность, чтобы своевременно отключить электрооборудование и предотвратить выгорание отдельных элементов, надо установить автоматы защиты с соответствующими характеристиками. Для эффективности работы все элементы защиты должны быть согласованы между собой.

Карта селективности трехступенчатой времятоковой защиты

На диаграмме по вертикальной оси указано время в секундах, по горизонтальной оси – величина тока нагрузки. Зелеными точками отмечены значения характеристик, которым должны соответствовать защитные автоматические выключатели на каждой ступени.

Избирательность для электросети отдельного объекта можно разделить на два вида:

  • Абсолютная – когда отключается конкретный участок цепи с элементами оборудования, где возникает неисправность;
  • Относительная – при этом виде избирательной системы отключение может произойти на нескольких направлениях сети с различным оборудованием, независимо от того, на каком из участков возникла неисправность. Особенно это актуально в схемах с мощными электродвигателями, где большие пусковые токи.

Для исключения ложных срабатываний устанавливаются дополнительные опции:

  • Для каждого элемента нагрузки защита имеет задержку по времени на отключение;
  • Устанавливается величина тока срабатывания;
  • Величина напряжения;
  • Температура;
  • Частота, сопротивление и другие параметры, в зависимости от параметров сети и типа оборудования нагрузки.

Быстродействие

Быстродействиезащиты обеспечивает минимизацию повреждений электрооборудования и снижение риска для жизни людей и животных.Время действия устройств РЗА должно быть минимальным насколько это возможно.Продолжительное протекание токов короткого замыкания в сети приводит к следующим последствиям:

  • нарушение устойчивости работы энергосистемы;
  • разрушение поврежденного элемента;
  • нарушение технологического процесса;
  • несчастные случаи.

Время ликвидации короткого замыкания (tк.з) или иными словами быстродействие защиты складывается из времени срабатывания защиты (tс.з) и времени отключения выключателя (tQ):

tк.з = tс.з + tQ

Принято считать, что устройство защиты является быстродействующим, если время его срабатывания не превыша­ет 0,2 с. При этом, время отключения выключателя обычно не превышать 0,1 с.

Токовые защиты — МТЗ и токовая отсечка

Все потребители электроэнергии подключаются к генераторному концу силовым выключателем. Когда нагрузка соответствует номинальной величине или меньше ее, то причины для отключения отсутствуют, а токовые защиты сканируют схему в постоянном режиме.

Защита от перегрузки: требования, особенности

Выключатель может отключаться от токовых защит, когда:

1. величина нагрузки в результате возникновения короткого замыкания резко превысила номинальное значение и создались токи КЗ, способные сжечь оборудование. Отключение такой аварии необходимо выполнять максимально быстро;

2. за счет подключения дополнительных потребителей (либо по другим причинам) в схеме возникла перегрузка — ток незначительно превысил уставку. В результате происходит постепенный нагрев оборудования и токоведущих частей, когда нарушается баланс между отводом тепла в атмосферу и тепловым действием тока. В этом случае целесообразно отключать выключатель через небольшой интервал времени, создающий задержку в питаниия схемы, в течение которой излишние нагрузки могут самоустраниться;

3. направление тока через силовой выключатель резко изменилось на противоположное — сдвинулась фаза тока.

Под эти три случая аварийных ситуаций созданы следующий виды токовых защит:

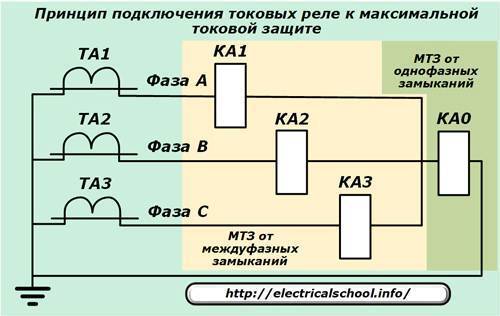

Для работы токовых защит создаются измерительные комплексы, состоящие из:

измерительных трансформаторов тока (ТТ), преобразующих первичный ток во вторичное значение с заданным классом метрологической погрешности;

реле тока, настраиваемые на уставку срабатывания;

схема коммутации, передающая вторичный ток от ТТ к реле с минимально допустимыми потерями.

Защита от перегрузки: требования, особенности

Токовая отсечка (ТО)

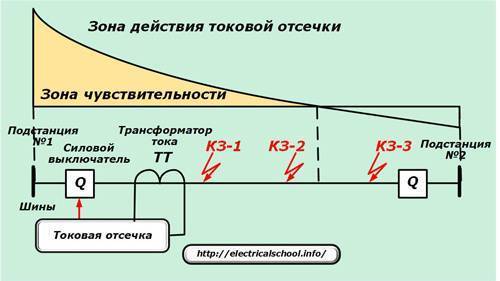

Ее назначение: максимально быстрая ликвидация коротких замыканий, возникающих в начале (минимум порядка 20% протяженности) рабочей зоны, хотя она в отдельных случаях может применяться и для всей линии полностью.

Защита от перегрузки: требования, особенности

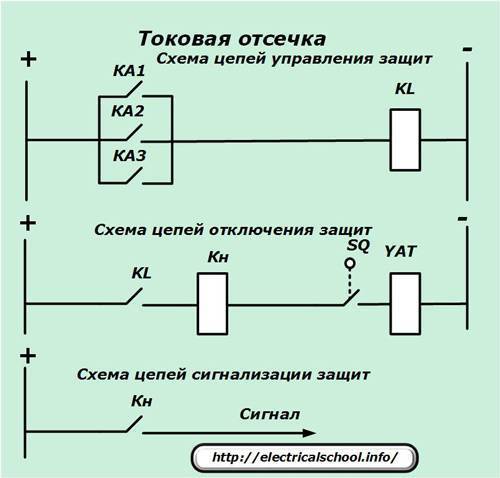

В комплект токовой отсечки входят:

измерительный орган из реле тока, выставленного на срабатывание минимально возможной нагрузки при возникновении металлического замыкания в конце защищаемой зоны (или чувствительности);

промежуточное реле, на обмотку которого подается напряжение от сработавшего контакта измерительного органа. Выходной контакт промежуточного органа воздействует непосредственно на соленоид отключения силового выключателя, отключает его.

Защита от перегрузки: требования, особенности

Как правило, этих двух реле бывает достаточно. В качестве исключения в состав токовой отсечки может быть введено реле времени, которое включается в логическую схему между измерительным и исполнительным органами для создания временно́й задержки срабатывания нескольких защит в целях их селективности.

Для обеспечения контроля действия цепей управления и отключения в схему вводятся цепи сигнализации на основе указательных блинкеров Кн, которые помогают оперативному персоналу анализировать состояние схемы и работу защит.

Технической характеристикой токовой отсечки является коэффициент чувствительности, определяющий отношение токов трёхфазного КЗ в начале линии к фактическому срабатыванию отсечки. Для токовой отсечки он выбирается ≥1,2.

Токовая максимальная защита (МТЗ)

Защита от перегрузки: требования, особенности

Назначение: защита объектов от токов, превышающих номинальные величины с учетом коэффициентов:

надежности срабатывания и возврата реле;

Такая отстройка создается для устранения возможностей ложных срабатываний при номинальном режиме.

Защита от перегрузки: требования, особенности

В комплект МТЗ входят те же компоненты, что и в токовую отсечку, но они обязательно дополняются реле времени, создающим задержку на срабатывание выключателя в целях обеспечения ступеней селективности.

Технической характеристикой МТЗ является коэффициент чувствительности, определяющий отношение токов междуфазного КЗ в конце линии к фактическому срабатыванию максимальной защиты. Для МТЗ он выбирается ≥1,5 для дальнего резервирования и ≥1,2 — внутри собственной зоны.

К токовым защитам в РЗиА также относится дифференциальная защита.

Популярные статьи  Расчет сечения кабеля по мощности и току

Типы защиты силовых трансформаторов

Все электротехническое оборудование в силовой распределительной установке так или иначе защищено на случай кратковременной перегрузки и резких отключений сети. При наличии системы защиты трансформатор способен переносить напряжение на порядок выше номинального.

Трансформаторы защищают:

  • предохранителями и трехфазными выключателями;
  • системой дифференциальной защиты;
  • газовой защитой;
  • противопожарной защитой.

В зависимости от нагруженности сети используется один или несколько видов защиты оборудования.

Трехфазные выключатели и предохранители

Такая защита используется в мощной распределительной сети. Выключатели и предохранители защищают оборудование от повреждений во время грозовых перепадов напряжения. Они хорошо защищают и стабилизируют напряжение в электрических сетях на производстве.

Газовая защита трансформаторов

Для большинства масляных трансформаторов обычно наличие газового реле. Оно имеет два отделения с разными функциями.

Одна из камер находится непосредственно над масляным баком. Когда камера максимально заполняется газом, клапан начинает приоткрываться и выпускать излишки газа. Чтобы следить за уровнем газа в камере, в отделении устанавливают поплавок.С его помощью можно контролировать наполненность бака маслом, проходимость газов и по ним судить о работе трансформатора в целом. Настройку работы газового реле должен проводить квалифицированный работник.

Вторая камера реле присоединяется прямо к масляному контуру трансформатора. Она соединяет вертикальные каналы и позволяет газу подниматься вверх.

В расширительном баке с маслом находится мембрана. Она показывает изменения давления. Если давление масла резко растет – то мембрана сжимается, а диафрагма начинает двигаться. А порой она приходит в движение из-за повышения атмосферного давления. Как только диафрагма приходит в движение, срабатывает клапан. Он отключает оборудование и включает короткозамыкатель. Сама мембрана – это достаточно хрупкая деталь.Поэтому даже при небольшом повреждении, ее нужно заменить.

Автоматическая релейная защита трансформатора

Реле защиты трансформатора – это небольшая емкость, наполненная маслом. Реле и масляный бак соединяет трубка. Применяется такая защита в трансформаторах дуговой плавки, морской технике, главных понижающих подстанциях. Реле защищает оборудование от коротких замыканий. Оно состоит из камеры и поплавка. Поплавок расположен на шарнире и движется вверх-вниз в зависимости от уровня масла в резервуаре.На поплавке устанавливается ртутный выключатель. Когда уровень масла падает, поплавок опускается и ртуть замыкает выключатель.

Внизу реле находится перегородка и ртутный индикатор. Пластина закреплена шарнирами напротив соединения реле с трансформатором. Когда масло бод большим давлением попадает в реле, то пластина поднимается вверх. Также в конструкцию реле входят газовые камеры, провода, клеммы, кабели.

Принцип работы релейной защиты трансформатора не сложен. Это механический привод. При большинстве неисправностей в баке падает уровень масла. Тогда ртутный индикатор автоматически отключает трансформатор от сети. Проблема не исчезает. Но зато трансформатор не будет работать в условиях перегрузки. А это значит, что вы успеваете исправить проблему еще до возникновения крупных поломок оборудования.

Дифференциальная защита трансформатора

Такой тип еще называют тепловой защитой трансформатора. Ее чаще всего используют в сухих и масляных трансформаторах мощностью до 5 мВА вместе с выключателями для защиты от короткого замыкания и перенапряжения.

Преимущества дифференциальной защиты:

  • позволяет выявить ухудшение качества масла;
  • быстро реагирует на все повреждения в сетях, независимо от их видов;
  • помогают обнаружить практически все ошибки в работе оборудования.

Дифференциальная защита работает по самому простому принципу и монтируется прямо в трансформаторный шкаф. Дифференциальные реле сравнивают первичный и вторичный токи нагрузки между собой. Если между ними есть дисбаланс, то включается защита.

По факту, технологические средства защиты трансформатора работают на основе контроля номинальных показателей. Например, уровня масла, величины тока, напряжения сети

Особенно важно обеспечить защиту масляного трансформатора. Потому что утечка масла грозит не просто поломкой оборудования, но и возгоранием

Принципы действия релейной защиты

Основные принципы действия релейной защиты:

  • Максимальная токовая защита (МТЗ). Критерием срабатывания является достижение током определённого значения (уставки).
  • Направленная максимальная токовая защита. Работа направленной МТЗ предусматривает также и контроль направления мощности.
  • Газовая защита (ГЗ). Предназначена для отключения трансформаторов при возникновении внутренних неисправностей, которым сопутствует газовыделение.
  • Дифференциальная защита. Применяется в основном для защиты генераторов, трансформаторов и сборных шин, при этом производится сравнение токов на входе в защищаемый элемент и на его выходе, при отличии этих параметров на величину равную или большую уставки, происходит срабатывание защиты.
  • Дистанционная защита (ДЗ). Срабатывает при уменьшении сопротивления линии, что происходит при возникновении КЗ.
  • Дистанционная защита с ВЧ-блокировкой. Обычно дистанционная защита с ВЧ-блокировкой выполняется в комплексе с защитой от замыканий на землю. ВЧ-блокировка защит предназначена для ускорения отключения КЗ. Если на защищаемой ВЛ с двух сторон установлены ДЗ и ЗЗ, то КЗ на этой ВЛ обычно отключается 1-3 ступенями этих защит с выдержкой времени примерно от 0 до нескольких секунд. Использование ВЧ-блокировки ДЗ и ЗЗ обеспечивает двухстороннее отключение ВЛ без выдержки времени при любом виде КЗ в любой точке защищаемой ВЛ.
  • Дистанционная защита с блокировкой по оптическому каналу. Также в настоящее время получили широкое распространение защиты с блокировкой по оптическому кабелю. Они являются достойной альтернативой защитам с ВЧ- блокировкой, т.к. в случае их применения отпадает необходимость обслуживать оборудование ВЧ-присоединения, а также возрастает надёжность работы защит по причине более стабильной работы оптического канала, т.к. оптический канал менее подвержен воздействию электрических помех.
  • Логическая защита шин (ЛЗШ). Принцип действия логической защиты шин основан на сравнении поведения защит питающих элементов и отходящих фидеров: защита одного из отходящих фидеров запустилась – КЗ на отходящем фидере, не запустилась ни одна из защит отходящих фидеров – КЗ на шинах. При коротком замыкании на отходящем фидере пускаются зашиты (срабатывают токовые реле) на этом фидере и на питающих элементах секции (ввод трансформатора или секционный выключатель). При КЗ на отходящем фидере по факту пуска его защиты блокируется отключение питающих элементов без выдержки времени. При КЗ на шинах распредустройства защиты отходящих фидеров не пускаются, и при пуске защиты питающего элемента разрешается ее работа без выдержки времени на отключение.
  • Дуговая защита. Дуговая защита применяется в основном для защиты от возгорания КРУ и КТП 6,3 и 10,5. Она устанавливается в ячейках присоединений и реагирует на повышенную освещённость с помощью оптических датчиков или на избыточное давление с помощью датчиков давления (клапанов). Дополнительным входным параметром дуговой защиты является срабатывание токовой защиты (контроль по току), он применяется для исключения возможности ложных срабатываний.
  • Дифференциально-фазная (высокочастотная) защита (ДФЗ) Принцип работы основан на контроле фаз тока на обоих концах линии, в случае, когда фазы тока отличаются на величину равную или большую уставки, происходит срабатывание защиты.
Популярные статьи  Ввод в электрическую установку (здания): определение, особенности

Требования предъявляемые к релейной защите

Селективность (избирательность)

Селективность — свойство релейной защиты, характеризующее способность выявлять именно поврежденный элемент электроэнергетической системы и отключать этот элемент от исправной части электроэнергетической системы (ЭЭС). Защита может иметь абсолютную или относительную селективность. Защиты с абсолютной селективностью действуют принципиально только при повреждениях в их зоне. Защиты с относительной селективностью могут действовать при повреждениях не только в своей, но и в соседней зоне. А селективность отключения поврежденного элемента ЭЭС при этом обеспечивается дополнительными средствами (например, выдержкой времени срабатывания).

Быстродействие

Быстродействие — это свойство релейной защиты, характеризующее скорость выявления и отделения от электроэнергетической системы повреждённых элементов. Показателем быстродействия является время срабатывания защиты — это интервал времени от момента возникновения повреждения до момента отделения от сети повреждённого элемента.

Чувствительность

Чувствительность — это свойство, характеризующее способность релейной защиты выявлять повреждения в конце установленной для неё зоны действия в минимальном режиме работы энергосистемы. Другими словами — это способность чувствовать те виды повреждений и ненормальных режимов, на которые она рассчитана, в любых состояниях работы защищаемой электрической системы. Показателем чувствительности выступает коэффициент чувствительности, который для максимальных защит (реагирующих на возрастание контролируемой величины) определяется как отношение минимально возможного значения сигнала, соответствующего отслеживаемому повреждению, к установленному на защите параметру срабатывания (уставке).

Надёжность

Надежность — это свойство, характеризующее способность релейной защиты действовать правильно и безотказно во всех режимах контролируемого объекта при всех видах повреждений и ненормальных режимов, при которых данная защита предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима, при которых действие данной защиты не предусмотрено. Иными словами, надежность — это свойство релейной защиты, характеризующее её способность выполнять свои функции в любых условиях эксплуатации. Основные показатели надёжности — время безотказной работы и интенсивность отказов (количество отказов за единицу времени).

Селективность — защита

Селективность защиты не нарушается при внешних коротких замыканиях независимо от состояния фиксации элементов за шинами.

Селективность защиты обеспечивает отключение минимального числа потребителей при повреждении какого-либо участка. Для обеспечения селективности защиты ближайшие к потребителю выключатели должны иметь наименьшую и по мере приближения к источнику питания — возрастающую выдержку времени при отключении. Разность значений времени отключения двух последовательно расположенных выключателей между источником питания и потребителем называется ступенью селективности.

Селективность защиты в электрических сетях — избирательность при автоматическом отключении участков сети. Например, при коротком замыкании в сети участок сети с коротким замыканием должен отключиться аппаратом, расположенным перед этим участком, а не аппаратом, расположенным ближе в источнику питания, так как последний может включать и другие участки сети.

Селективность защиты с отсечкой трансформатора, имеющей время 0 5 сек, обеспечивается.

Селективность защиты плавкими предохранителями в разомкнутых сетях, как было показано выше ( см. § 2.4), достигается или путем соответствующего выбора номинальных токов плавких вставок последовательно установленных предохранителей, или путем соответствующего выбора площадей поперечного сечения плавких вставок.

Селективность защиты питающих линий и подстанции обеспечивается всегда, так как предохранители перегорают практически мгновенно.

Выбор плавких вставок предохранителей для трехфазных трансформаторов.

Для селективности защиты трансформаторов предохранители выбираются по номинальной силе тока плавкой вставки, исходя из следующих соображений: а) предохранители на стороне низшего напряжения должны защищать трансформатор от перегрузок и от коротких замыканий в сети низкого напряжения. Главный предохранитель на стороне низшего напряжения выбирают по номинальному току трансформатора. При наличии на стороне низшего напряжения нескольких ответвлений для защиты от перегрузок устанавливаются на ответвлениях предохранители, выбираемые по току ответвления; глаиный предохранитель является в этом случае защитой от коротких замыканий на оборке и резервной защитой по отношению к предохранителям ответвлений; б) предохранители на стороне высшего напряжения предназначаются для защиты от повреждений внутри трансформатора и от коротких замыканий на стороне высшего напряжения. Эти предохранители выбирают на 2 — 3-здратный ток для трансформаторов мощностью до 180 ква и на 1 5 — 2-кратный ток для трансформаторов мощностью до 320 ква.

Схема включения максимального реле.| Схема включения максимального реле совместно с реле времени и сигнальным реле.

Обеспечение селективности защиты различных участков сети вызывает необходимость — определенной последовательности срабатывания реле, установленных в различных ее участках.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно величины номинальных токов плавких вставок предохранителей на двух смежных участках линии.

Чтобы обеспечить селективность защиты, токи плавких вставок предохранителей или расцепителей автоматов, установленных в одной цепи, должны по возможности отличаться не менее чем на две ступени.

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно номинальные токи плавких вставок предохранителей на двух смежных участках линии.

Быстродействие и селективность защиты являются требованиями противоположного характера, и во многих случаях достижение одного из них идет в ущерб другому. В конкретных условиях при выборе рационального технического решения приходится находить компромиссное решение

При выборе типа защиты целесообразно учитывать степень важности защищаемого объекта. Более совершенная и дорогостоящая защита оправдывает себя при мощных преобразовательных установках, не допускающих даже кратковременного перерыва электропитания.
 . В противном случае селективность защиты при внешних коротких замыканиях нарушается

Для второй ступени защиты расчет параметров производится аналогично.

В противном случае селективность защиты при внешних коротких замыканиях нарушается. Для второй ступени защиты расчет параметров производится аналогично.
