Вводно-распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:
  • Вводные системы , отвечающие за прием электроэнергии.
  • Распределительный тип , предназначенный для распределение и учет данных.
  • Вводно-распределительные системы , одновременно выполняющие функции двух предыдущих типов.
По токовой нагрузке на:
  • 250 ампер.
  • 400 ампер.
  • 630 ампер.
Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

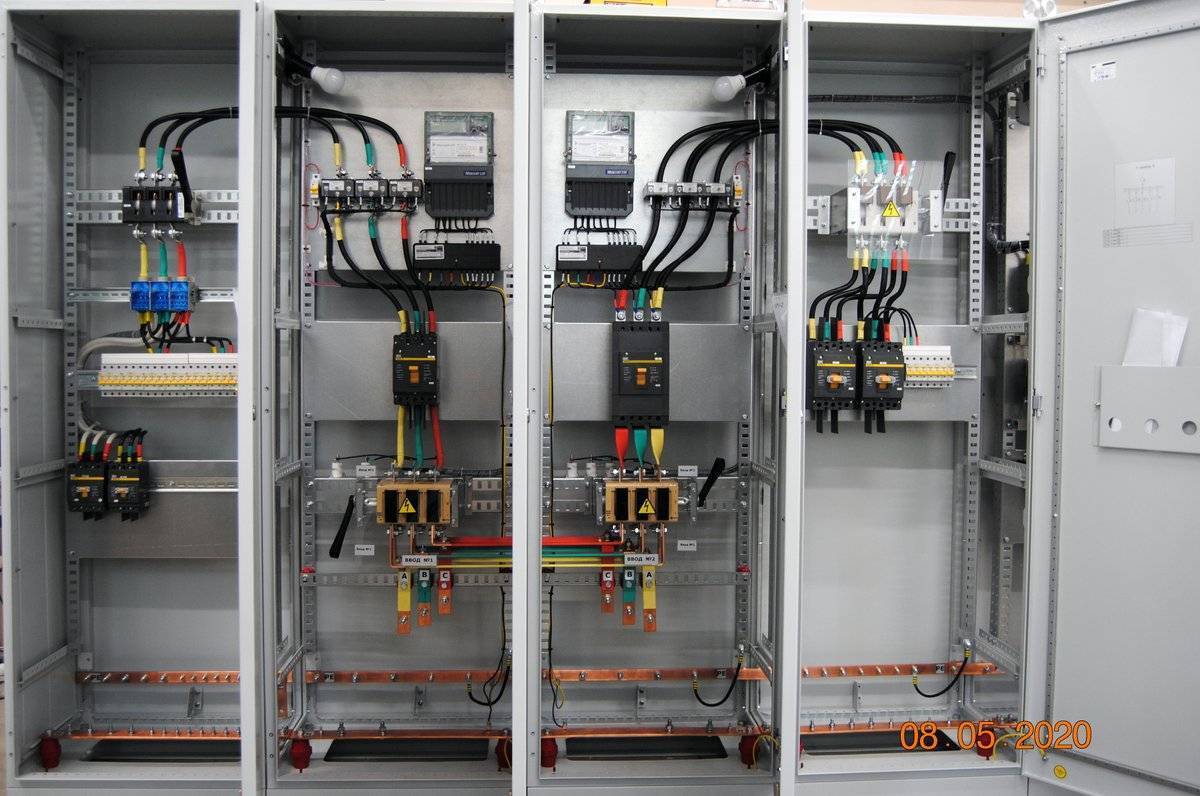

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:
  • К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
  • Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
  • Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
  • Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
  • Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.
  • Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.
  • Провода и клеммники для выполнения различных подключений. Провода должны иметь цвет изоляции по назначению: фаза – красный провод, нулевой провод – голубой цвет, заземление – желто-зеленый цвет. На концах проводов должна быть маркировка. Шины фаз должны быть окрашены в разные цвета. Проводники должны иметь изоляцию, соответствующую напряжению 660 вольт. В месте введения проводов в вводно-распределительное устройство они заключаются в проходные втулки для надежности изоляции.
  • Приборы учета потребления электроэнергии. Приборы учета, установленные в этих устройствах, дают возможность контролировать потребление электричества и оптимальное распределение нагрузок в разных цепях.

Что входит в комплект ВРУ

Строение приборов, предназначенных для жилых домов, отличается от такового у промышленных вариантов. Однако все модели комплектуются панелями распределения и ввода.

Для производств

Крупные предприятия потребляют большое количество энергии. Поэтому в роли ВРУ выступают распределительные шкафы. Они снабжаются автоматами А37 или АВМ. Односторонние панели монтируют возле стен. Двусторонние варианты размещают на расстоянии не менее 80 см.

Иногда устройства состоят из нескольких модулей. Это означает, что блок автоматов, счетчиков или предохранителей устанавливается отдельно.

Для общественных зданий

Мощность вводных компонентов рассчитана на 250, 400 или 630 А. Чаще всего для сборки таких систем применяют панели ВП, ВА, ВР.

Комплектация оборудования бывает разной:

  • с использованием систем освещения мест общего пользования (применяются в качестве выделенных линий);
  • с автоматами на ответвлениях;
  • с применением средств отдельного учета потребляемой энергии.

Установка вводного устройства загородного дома

Установка вводного устройства загородного дома делается согласно проектной документации электроснабжения дома. Проект должен включать план расположения всех энергопотребителей дома и расчетные схемы вводного и/или вводно-распределительного щитов. По практике, вводное устройство ставится на высоте 1500-3000 мм от земли, на опоре, фасаде дома или в самом доме, если включает распределительные устройства для групповых цепей дома.

Популярные статьи  Как правильно называется деталь для крепления и защиты электрокабеля?

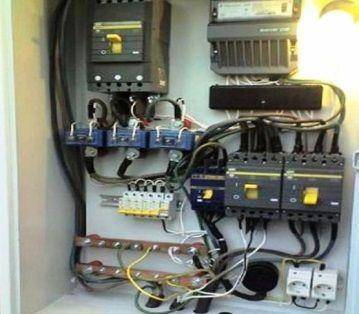

Что такое вводное устройство загородного дома

Согласно ПУЭ (п.1.7.24-25) вводное устройство загородного дома это металлический шкаф с электротехническим оборудованием, установленным на питающей линии дома. Обычно, минимальное оборудование, которое ставится в ВУ это автомат защиты на ввод питающего кабеля, счетчик учета и автомат защиты на выходе ВУ. Именно такая, минимальная комплектация используется для вводных устройств устанавливаемых на опорах.

Комплектация вводного устройства может быть расширена, и в него добавляются устройства от перегрузки грозовая защита.

Если в ВУ добавить автоматы защиты для групповых цепей дома, то такое устройство уже называют вводно-распределительным (ВРУ) или проще, электрощит дома.

Где возможна установка вводного устройства загородного дома

По практике, есть три варианта установки вводного устройства загородного дома. Практика установки зависит от региона страны и даже от района. Как никак, а ордер на подключение дома к электросети выдает районная энергосберегающая организация и проект электроснабжения дома, согласовывается именно у нее.

Например, в Московской области, в некоторых районах вводное устройство ставится на каждый дом на опоре от которой делается ответвление к дому. В некоторых садовых и других товариществах, вводное устройство ставится на фасад дома. Нормативные документы, ПУЭ и ГОСТ, не запрещают установку вводного устройства в доме, однако такое расположение ВУ очень не нравится инспекторам энергонадзора и вызывает проблемы при приемки дома для подключения.

Вводное устройство (ВУ): что это такое, определение, назначение

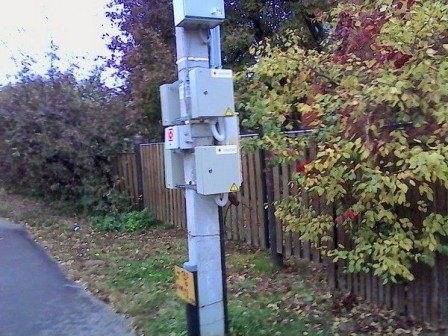

Установка вводных устройств на опореВводное устройство на домеВводное устройство на опоре

Так, что вариантов установки вводного устройства несколько. Но правильный только один, тот вариант установки ВУ, который есть в согласованном проекте электроснабжения дома.

Другое дело, если вы не подключаете дом к электроснабжению, а делаете реконструкцию подключения, например, переходите на провода СИП. В этом случае, собственник сам может определить расположение вводного устройства.

Комплектация вводного устройства

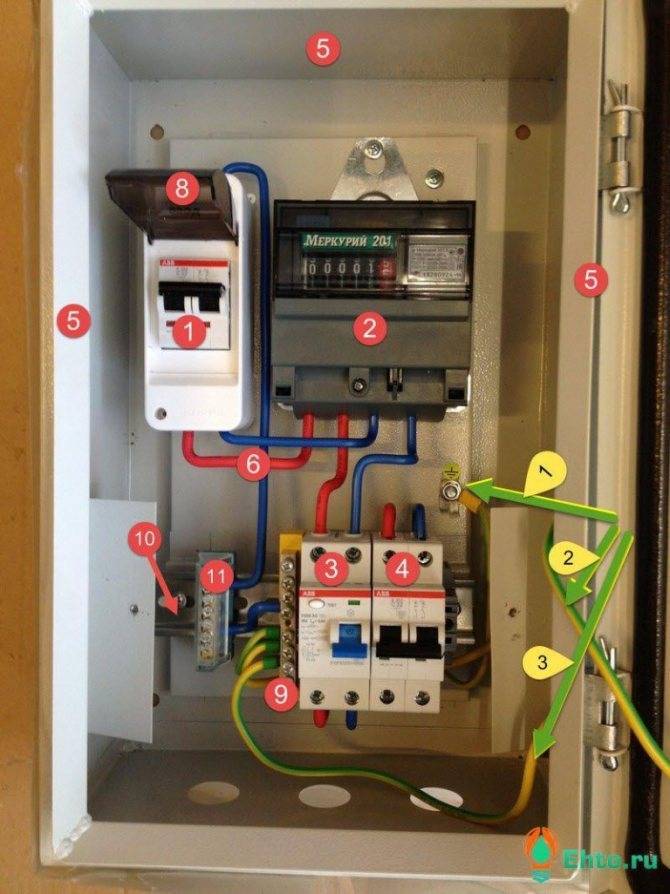

Для примера комплектации ВУ на 220 Вольт, воспользуемся профессионально собранным щитом, по всем правило гостов и пуэ. Комплектация щита, к сожалению, немецкая, фирмы Schneider Electric. Российский аналог, компания ИВК.

Вводное устройство (ВУ): что это такое, определение, назначение
установка вводного устройства, комплектация ВУ

В комплектацию щита вошли:

  1. Автомат вводной: 25 Ампер или 32 Ампера;
  2. 2.Электросчетчик, Меркурий – 201;
  3. Устройство защитного отключения на вводе (УЗО). Номинальный ток 63 Ампера, ток отключения 300 mA.
  4. Автомат защиты на выходе. Номинал 25 иди 32 Ампера. На фото, отходящий автомат стоит один. Это не противоречит ПУЭ (п.7.1.24-25). В ВУ может стоять либо один автомат защиты на несколько линий, либо по отдельному автомату защиты на каждую линию.
  5. Металлический щит (бокс) со степенью защиты IP54. Щит обязательно должен быть с оконцем, для считывания показаний счетчика.
  6. Примечание: Должен сделать замечание. В целях безопасности допускается выносить счетчики учета в дом, если дома предполагают постоянное проживание жильцов, например в деревнях.
  7. Провод монтажный ПВ1 сечением 10 мм.
  8. Трубки изоляционные сжимающиеся при нагреве (Rexant).
  9. Защитный бокс для автомата вводного.
  10. Главная заземляющая шина.
  11. Установочная DIN- рейка.
  12. Нулевая шина на восемь подключений.

Заземления вводного щита

В щите предусмотрены следующие заземления:

  1. Заземляется дверь шкафа;
  2. Заземляется монтажная панель;
  3. Заземляются корпуса.

Технические характеристики и схема

При выборе устройства учитывают основные рабочие параметры:

  • тип корпуса — шкаф;
  • напряжение — 220 или 380 В;
  • частота — 50 Гц;
  • номинальный вводный ток;
  • напряжение изоляции — 1000 В;
  • сила тока в отходящих цепях — рассчитывается по схеме;
  • устойчивость к ударному току — зависит от других характеристик прибора;
  • вид заземляющей системы — TN-S, TN-C, TN-C-S;
  • степень защиты от поражения током;
  • показатель влагозащиты — IP30-55;
  • климатические характеристики — УХЛ4;
  • габариты — рассчитываются с учетом размеров места установки.

Наиболее распространенными считаются 2 вида устройств: на 3200 и 5000 А.

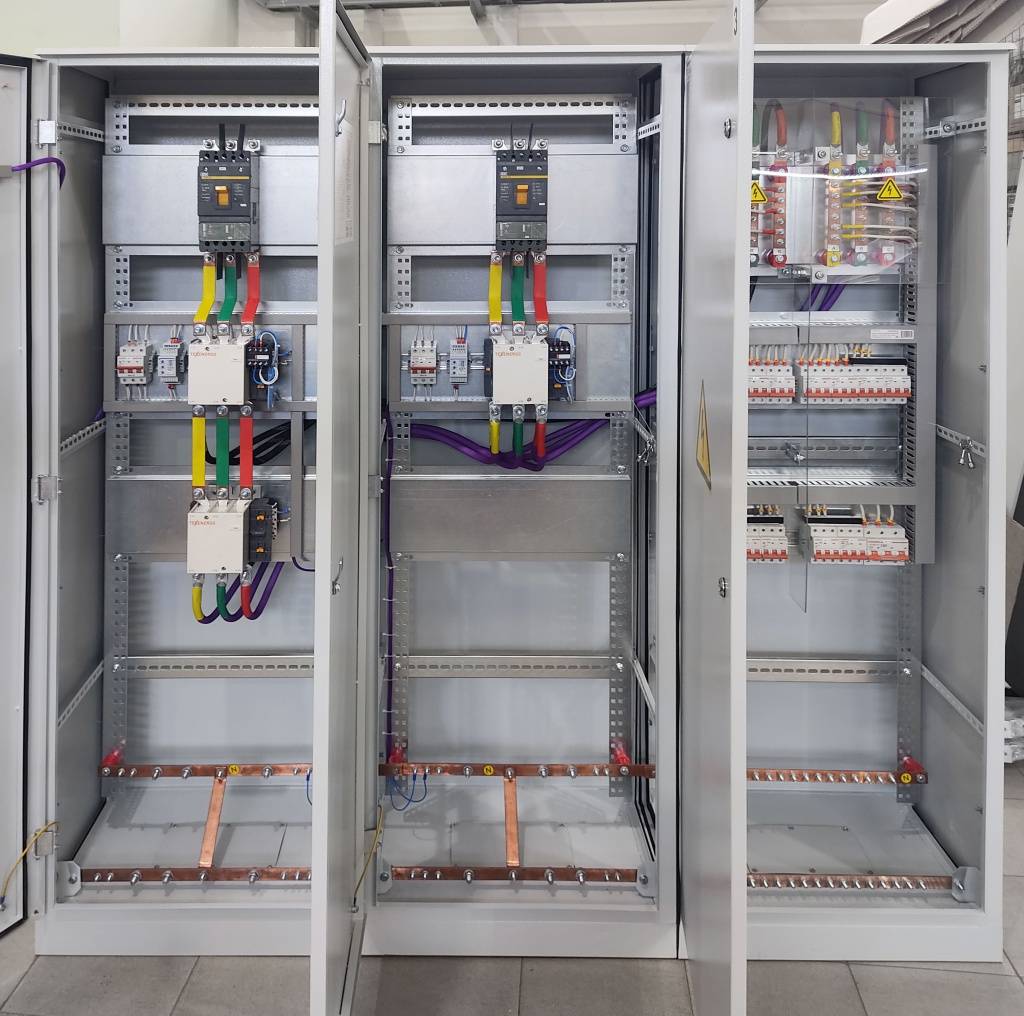

Схема РЩ с АВР, выдерживающая силу тока до 3200 А, включает следующие элементы:

  • секционные и вводные автоматы с микропроцессорным управлением с блокировкой включения (устойчивость элементов — 40-130 кА);
  • отходящие автоматы с магнитными или электронными расцепителями;
  • трансформаторы мощностью до 3000 А;
  • реле или микропроцессор для управления резервным режимом и электрической блокировкой;
  • сборный силовой шинопровод, сделанный из меди марки М0;
  • корпус в виде шкафа, дополнительные элементы;
  • распределительную систему шинопровода, рассчитанного на 3610 А.

Расшифровка маркировки

Маркировка наносится на корпус УЗО, что делает выбор нужной модели более удобным и легким. В первую очередь, указывается производитель, но там есть и другая важная информация:

  • «УЗО» или «ВД» — означает, что это устройство защитного отключения;
  • 16А – максимальный ток, на который рассчитаны контакты изделия и другие внутренние элементы;
  • In 30mA – ток утечки, при котором сработает УЗО;
  • 230В и 50Гц – напряжение и частота, при которых работает агрегат;
  • S — УЗО селективное;
  • знак «~» — это означает, что устройство срабатывает на утечки переменного тока.

Кроме того, имеются надписи около каждого контакта для правильного подключения УЗО:

  • N (сверху) – на этот контакт заводится приходящий нулевой проводник;
  • 1(сверху) – сюда подсоединяется приходящий фазный проводник;
  • 2 (снизу) – в это место подсоединяется фазный проводник, отходящий на нагрузку;
  • N (снизу) или отсутствие буквы – подключается нулевой проводник, отходящий на нагрузку.
Популярные статьи  Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Чтобы выбрать УЗО, которое идеально подойдет именно для вашей электросети, необходимо детально разобраться в маркировке, пусть эта задача весьма кропотлива и утомительна.

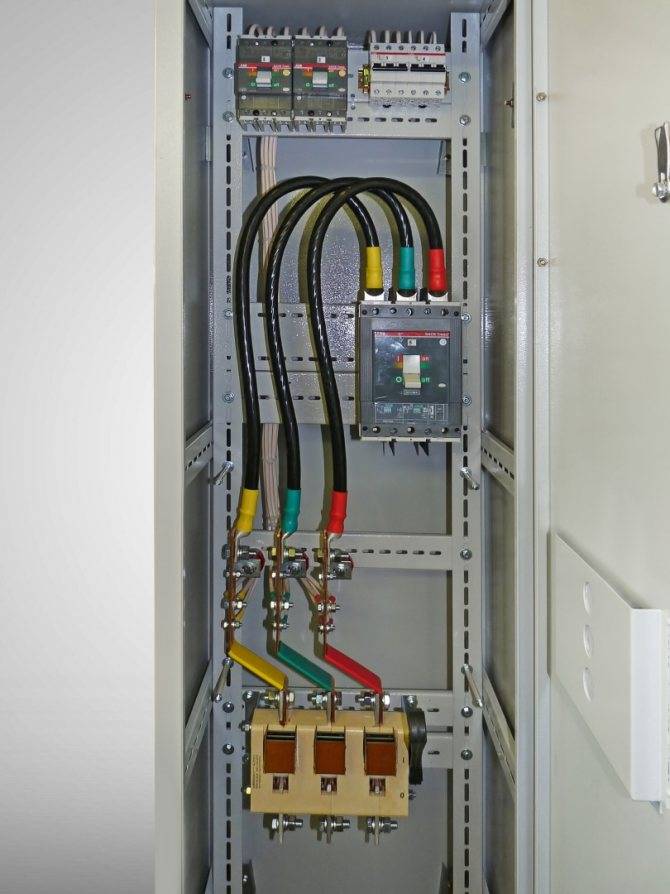

Что собой представляет ВРУ

В принципе, по внешнему виду ВРУ сложно отличить от других ящиков, используемых в электрике. К примеру, тот же распределительный щит очень похож на ВРУ. Хотя, по сути, оба устройства выполняют практически одни и те же функции. Итак. ВРУ – это металлический ящик или щит с односторонней панелью. Именно такая модель чаще всего используется в жилом фонде. Правда, необходимо обозначить, что количество панелей может быть без ограничения, к тому же сами устройства могут быть собраны в секции, что увеличивает удобство их эксплуатации, плюс сокращает место установки.

Вводно-распределительное устройство имеет два вида исполнения: напольное и подвесное. Именно проектная документация определяет, какой вид будет установлен на объекте. Кстати, о панелях. На них устанавливаются все необходимые приборы, то есть здесь проводится комплектация самого ВРУ. Добавим, что по количеству вводов устройства могут быть с двумя вводами, с одним или несколькими.

Есть определенные стандарты, которые определяют сборку устройства.

Вводное устройство (ВУ): что это такое, определение, назначение
Схема ВРУ

  • Сила тока (ударного) при замыкании не должна превышать 20 кА.
  • Изоляция должна выдерживать номинальное напряжение не больше 1000 В.

Как и в случае с любыми электрическими устройствами, приборами и установками, ВРУ может производится под определенные климатические условия их эксплуатации.

Требования к помещению для размещения ВРУ

При установке приборов учитывают такие рекомендации:

  1. В помещение, где располагаются ВРУ, нельзя входить посторонним лицам. Устройство обслуживают только специалисты, имеющие допуск.
  2. Через щитовую комнату не должен пролегать газопровод. Системы водоснабжения прокладывают в виде непрерывной линии. Вентили, краны и иные запорные элементы присутствовать не должны.
  3. Запрещена установка коробок в помещениях с высокой влажностью.
  4. Устройства можно размещать на лестничных клетках. Однако в таком случае их помещают в шкаф, запирающийся на замок. Рукоятки управляющих приборов не должны выступать за пределы ящика.

СНиП 05.06-85. Раздел «Распределительные устройства и подстанции». Подраздел «Распределительные устройства напряжением до 1000 В, щиты управления, защиты и автоматики» (выдержки)

207. Щиты и шкафы должны поставляться предприятиями-изготовителями полностью смонтированными, прошедшими ревизию, регулировку и испытание в соответствии с требованиями ПУЭ, государственных стандартов или технических условий предприятий-изготовителей.

208. Распределительные щиты, станции управления, щиты защиты и автоматики, а также пульты управления должны быть выверены по отношению к основным осям помещений, в которых они устанавливаются. Панели при установке должны быть выверены по уровню и отвесу. Крепление к закладным деталям должно выполняться сваркой или разъемными соединениями.

Допускается установка панелей без крепления к полу, если это предусмотрено рабочими чертежами. Панели должны быть скреплены между собой болтами.

СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (выдержки)

1 Вводно-распределительные устройства, главные распределительные щиты, распределительные щиты, пункты и щитки.

11. ВРУ и ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.

Не разрешается размещать ВРУ и ГРЩ в незадымляемых лестничных клетках.

Разрешается размещать электрощитовые в сухих подвалах при условии, что эти помещения отделены противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.

В районах, подверженных затоплению, ВРУ и ГРЩ должны устанавливаться выше возможного уровня затопления.

ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:

• степень защиты ВРУ должна быть не ниже IP31;

• устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т. п.);

• аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.

В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных устройств и систем (усилители телесигналов, контроллеры автоматизированных систем, аппаратуру и щитки системы дымоудаления и т. п.).

При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ, а панели ВРУ должны иметь исполнение не ниже IP2X.

12. Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми

технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.

1 Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды — тепловую изоляцию.

Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

14. Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5°С.

15. Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен в запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.

Популярные статьи  Почему у меня не работают сенсорные выключатели, которые находятся на одной линии?

16. В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется.

Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.

17. Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.

18. В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.

19. В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

Область применения ВРУ

Вводно-распределительные устройства получили широкое распространение, они подходят для установки на любых сооружениях, где предусмотрено наличие электрооборудования. ВРУ установлены, практически на всех промышленных и производственных объектах, а также в жилых и общественных зданиях.

С помощью ВРУ, осуществляется снабжение электроэнергией домов, имеющих любую конфигурацию и количество этажей. В составе здания могут быть группы помещений – офисы, бизнес-центры, предприятия бытового обслуживания и общественного питания. Все необходимые расчетные параметры и технические требования к комплектации вводно-распределительных устройств определяются в проектной документации.

Вводное устройство (ВУ): что это такое, определение, назначение

При сборке ВРУ соблюдаются все требования заказчика. Это позволяет в полной мере обеспечить дальнейшую надежную и безаварийную работу электрических сетей.

Запросить коммерческое предложение

Для случая, когда Вам нужен официальный документ (КП), чтобы заложить бюджет или НМЦ для тендера:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейперсональных данных

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

  • напряжение сети;
  • максимальный ток нагрузки;
  • количество входов;
  • количество выходов;
  • наличие или отсутствие автоматики резервирования;
  • тип и количество приборов индикации и учета;
  • система заземления;
  • степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Вам это будет интересно Описание провода ПВ-1

Вам это будет интересно Описание провода ПВ-1

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Вводное устройство (ВУ): что это такое, определение, назначение
Пример однолинейной схемы ГРЩ

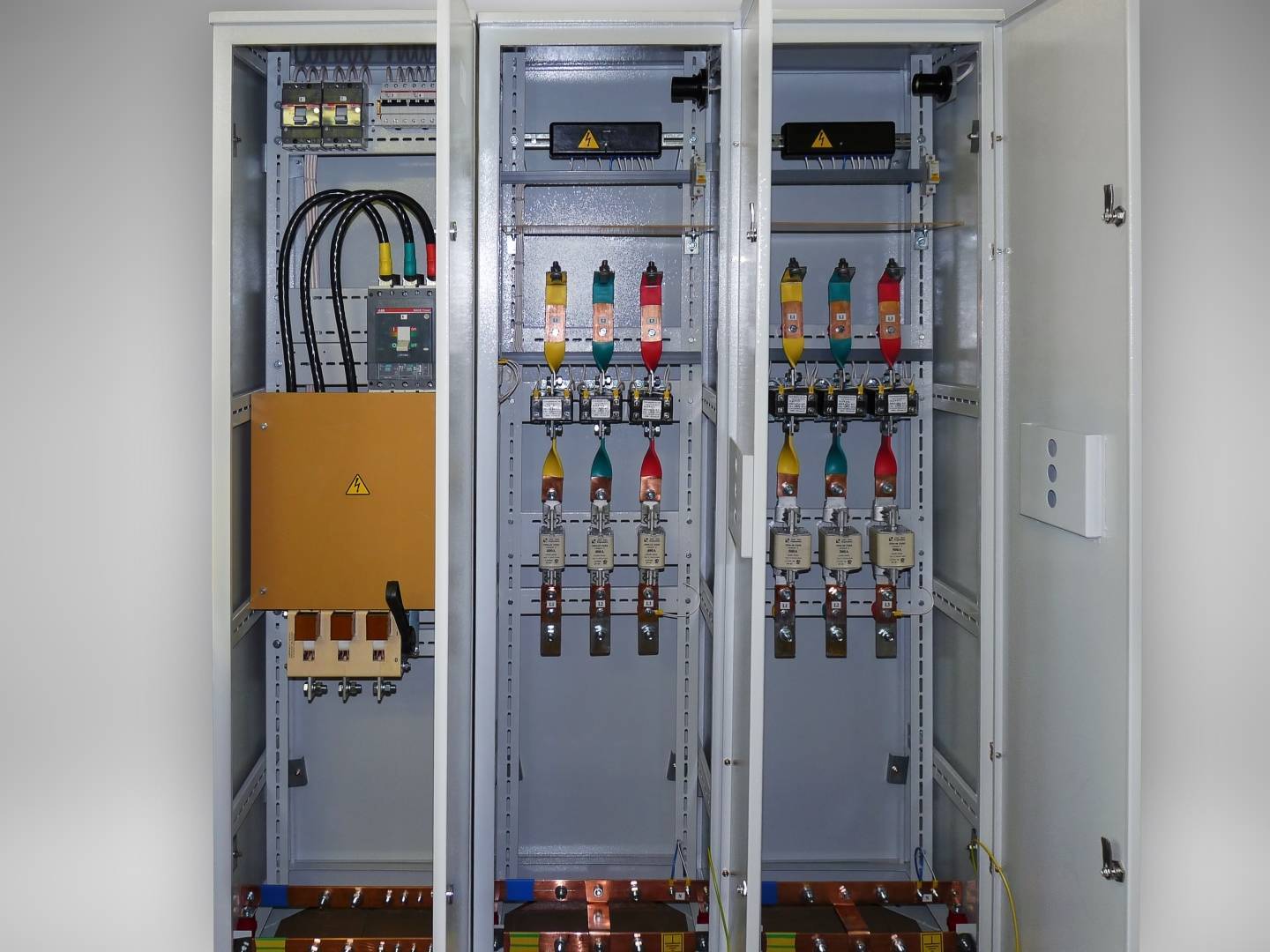

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

  • вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
  • модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
  • секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;

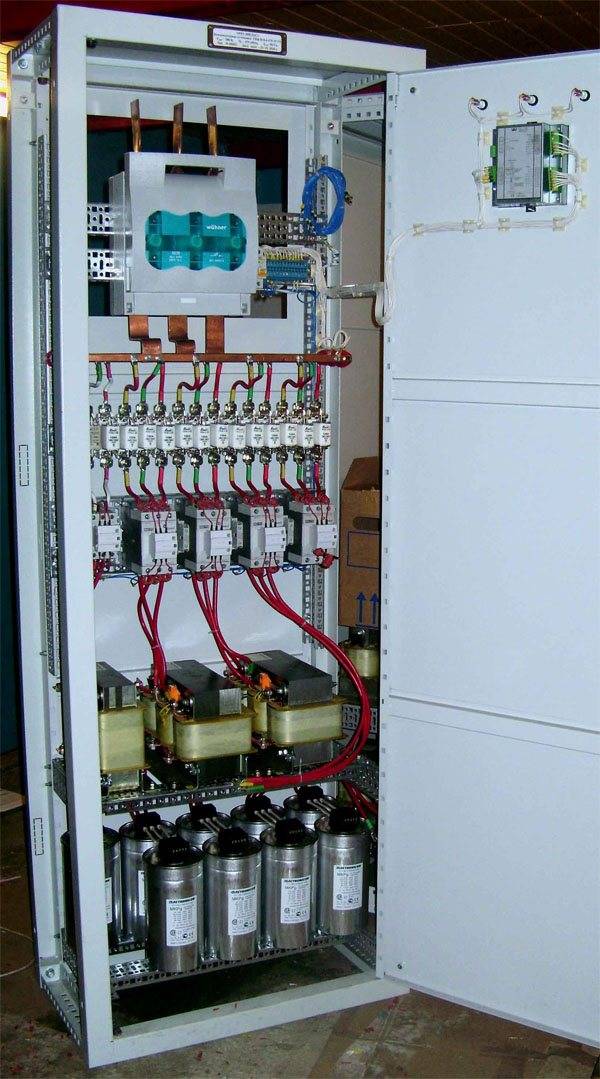

  • секция компенсации реактивной мощности.

Вводное устройство (ВУ): что это такое, определение, назначение
Секция компенсации реактивной мощности Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере
