Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение».

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Что такое ГРЩ (главный распределительный щит) в электрике

СИП из ГРЩ одного здания в ГРЩ другого. Допустимо ли?

ГРЩ (расшифровка: главный распределительный щит) ‒ это низковольтный прибор, который принимает и распределяет электрическую энергию до электропотребителей. Осуществляет учет, защищает групповые линии от перегрузок и токов короткого замыкания.

Установки используют:

  • в офисных зданиях;
  • в многоквартирных домах;
  • на промышленных предприятиях;
  • в медицинских учреждениях;
  • на других объектах с повышенными требованиями электробезопасности.

Применяют в сетях переменного тока с глухозаземленной нейтралью, с напряжением не более 380 В и частотой 50 Гц.

Устанавливают аппараты возле мощных источников энергии ‒ трансформаторных подстанций и генераторов (газовых, дизельных, бензиновых). Первые предназначены для питания основных щитов, вторые ‒ резервных.

Из чего состоит ГРЩ

Устройство представляет собой сборную металлическую конструкцию. В ее состав входят следующие панели:

  • вводные ‒ включают счетчики учета и агрегаты, принимающие электроэнергию от источника;
  • линейные (распределительные) ‒ питают выходящие линии;
  • секционные ‒ содержат автоматические выключатели, которые позволяют запитывать несколько секций от одного ввода. Чаще всего здесь размещают АВР, используемый в качестве резервного снабжения потребителей электричеством.

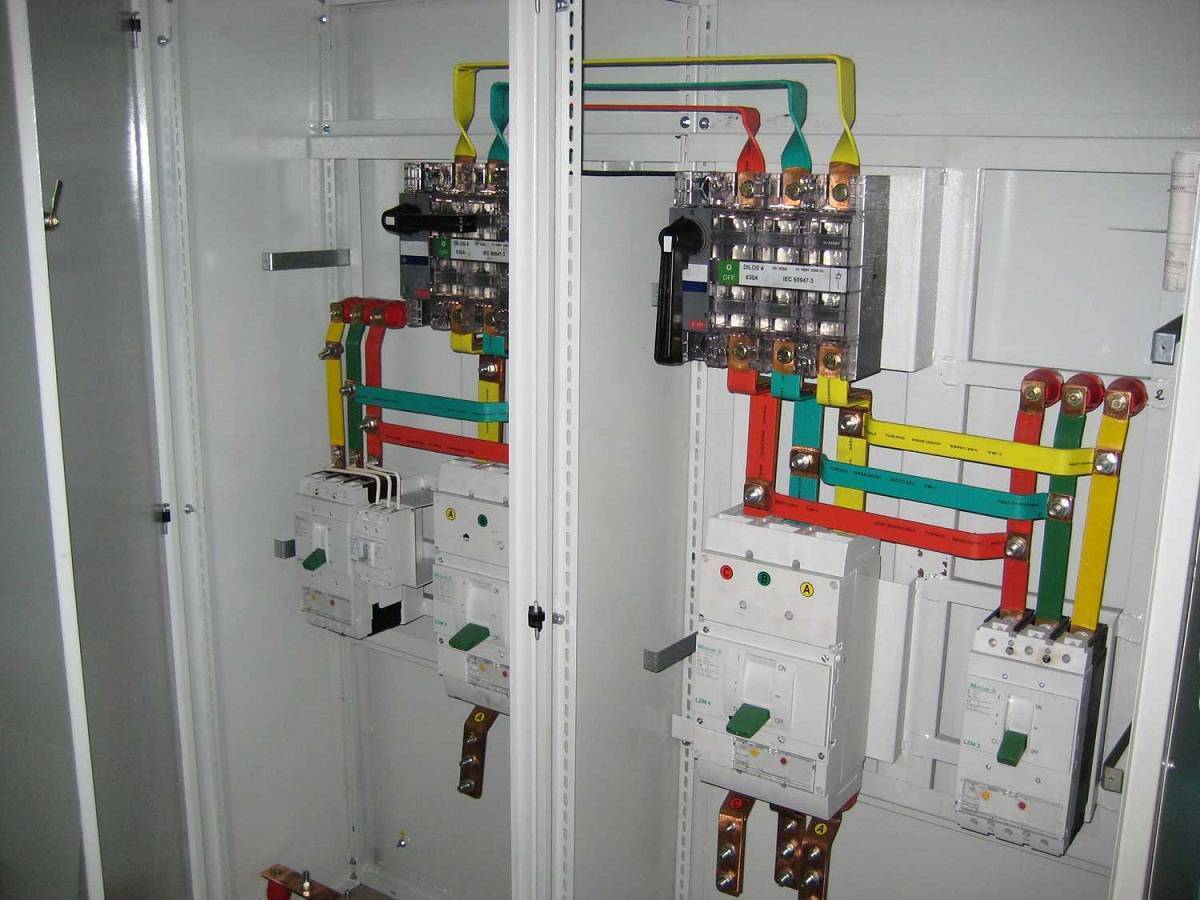

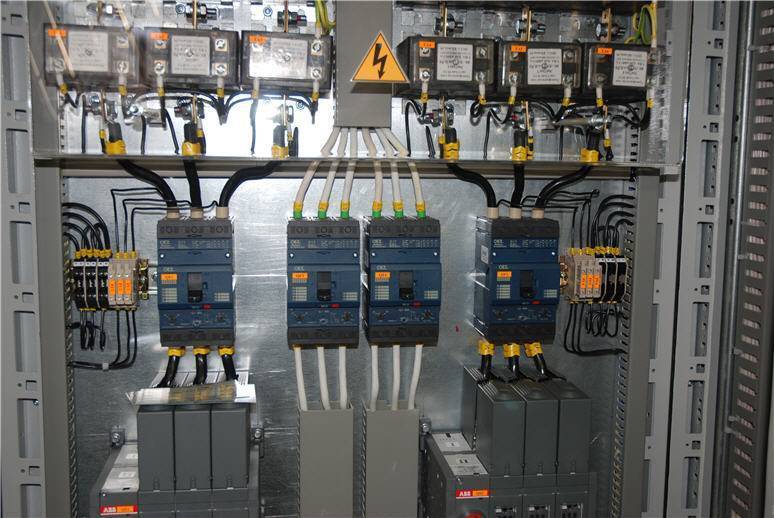

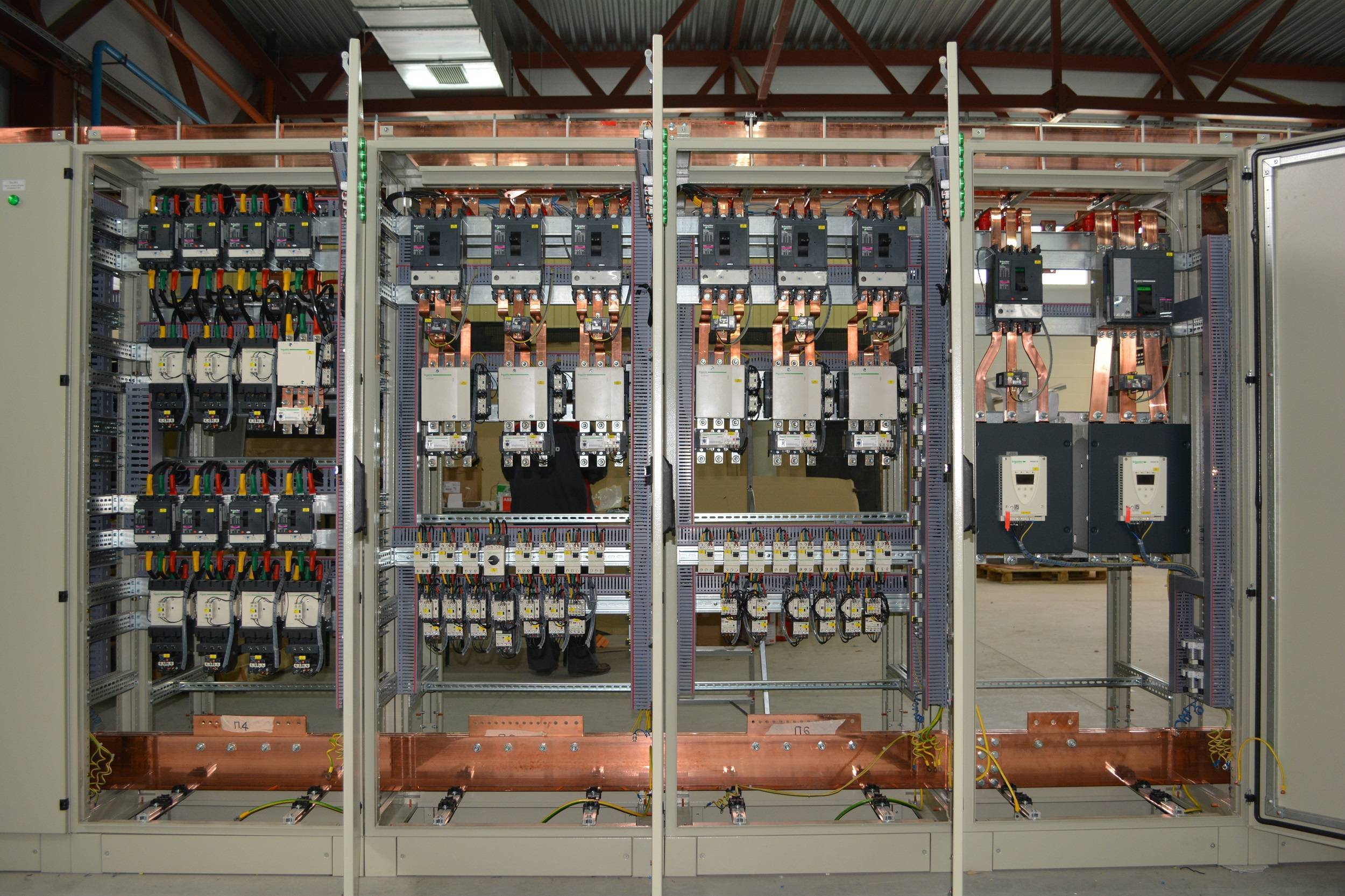

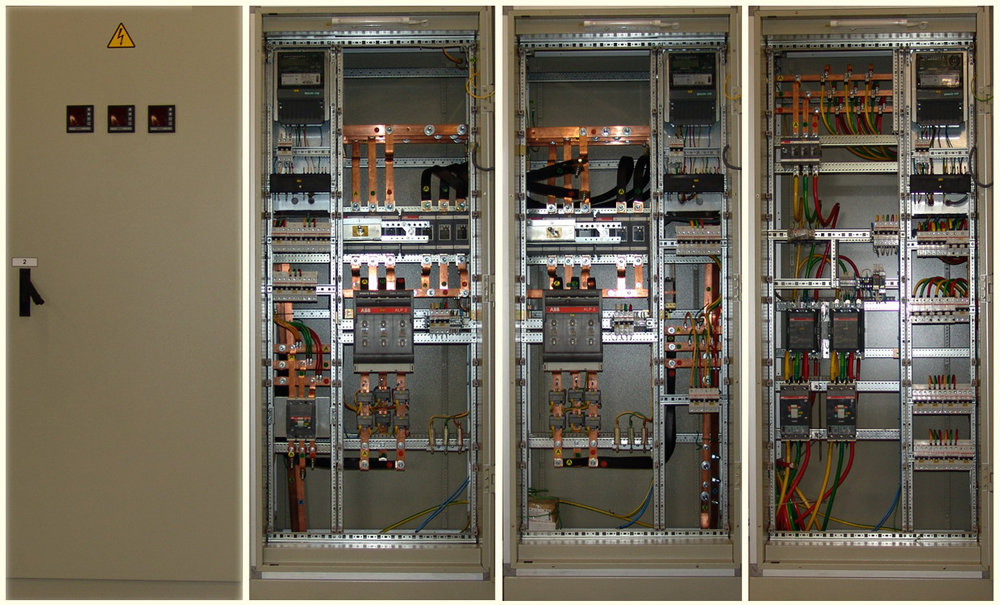

Как выглядит ящик ГРЩ

Изделия комплектуют преимущественно двумя вводами. В этом случае их делят на те, что работают на общую или каждый на свою нагрузку. Питание поступает через магистральный шинопровод, производимый из меди. Мощные щиты оснащают медным шинопроводом, более слабые ‒ алюминиевым.

Использование УКРМ позволяет компенсировать реактивную мощность. Они снижают потери электрической энергии. Установки входят в состав оборудования, предназначенного для крупных промышленных компаний.

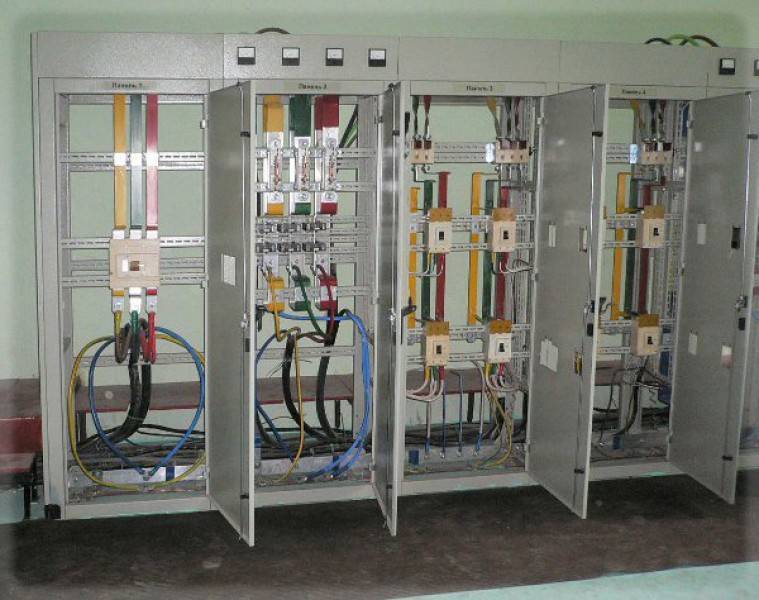

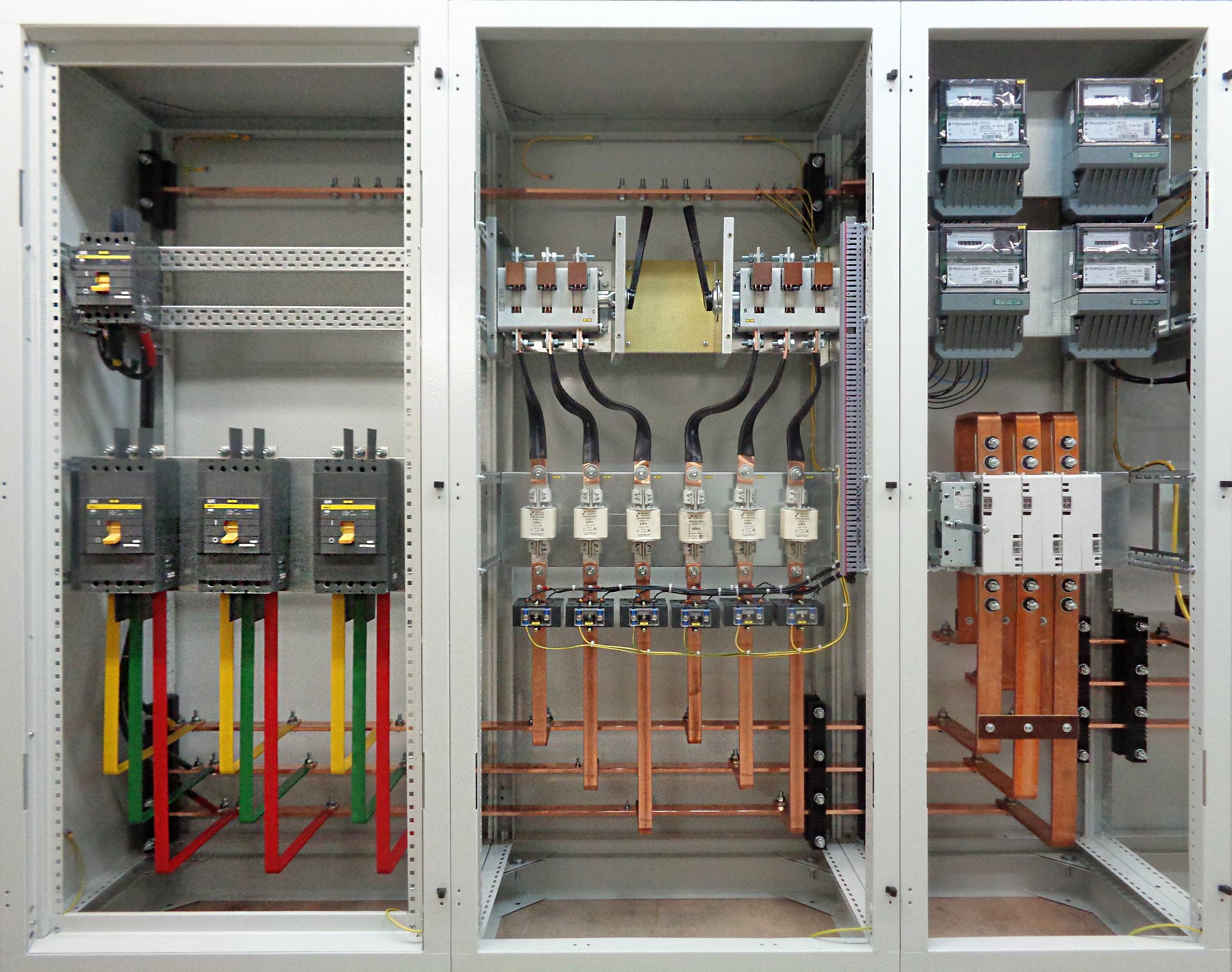

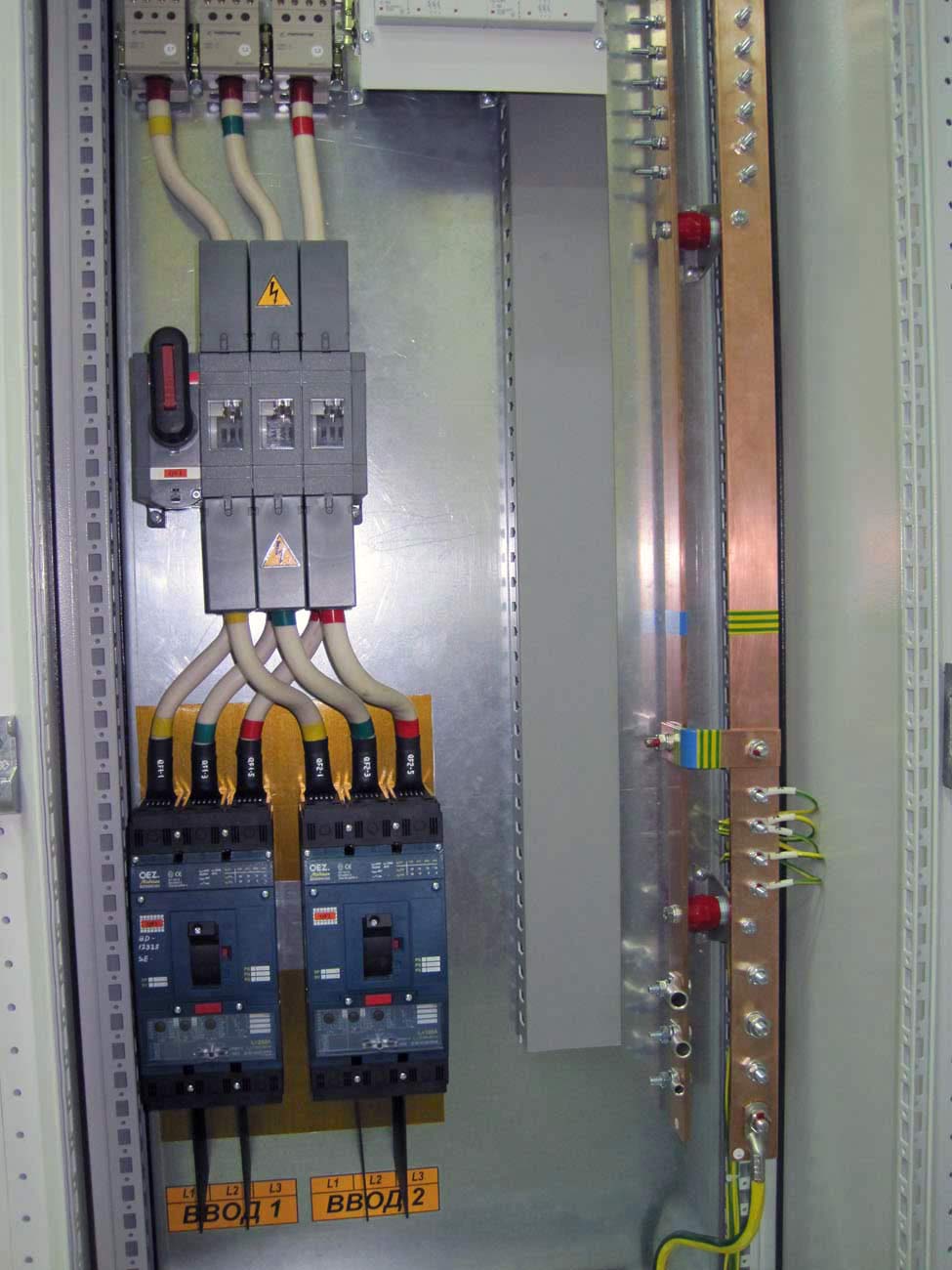

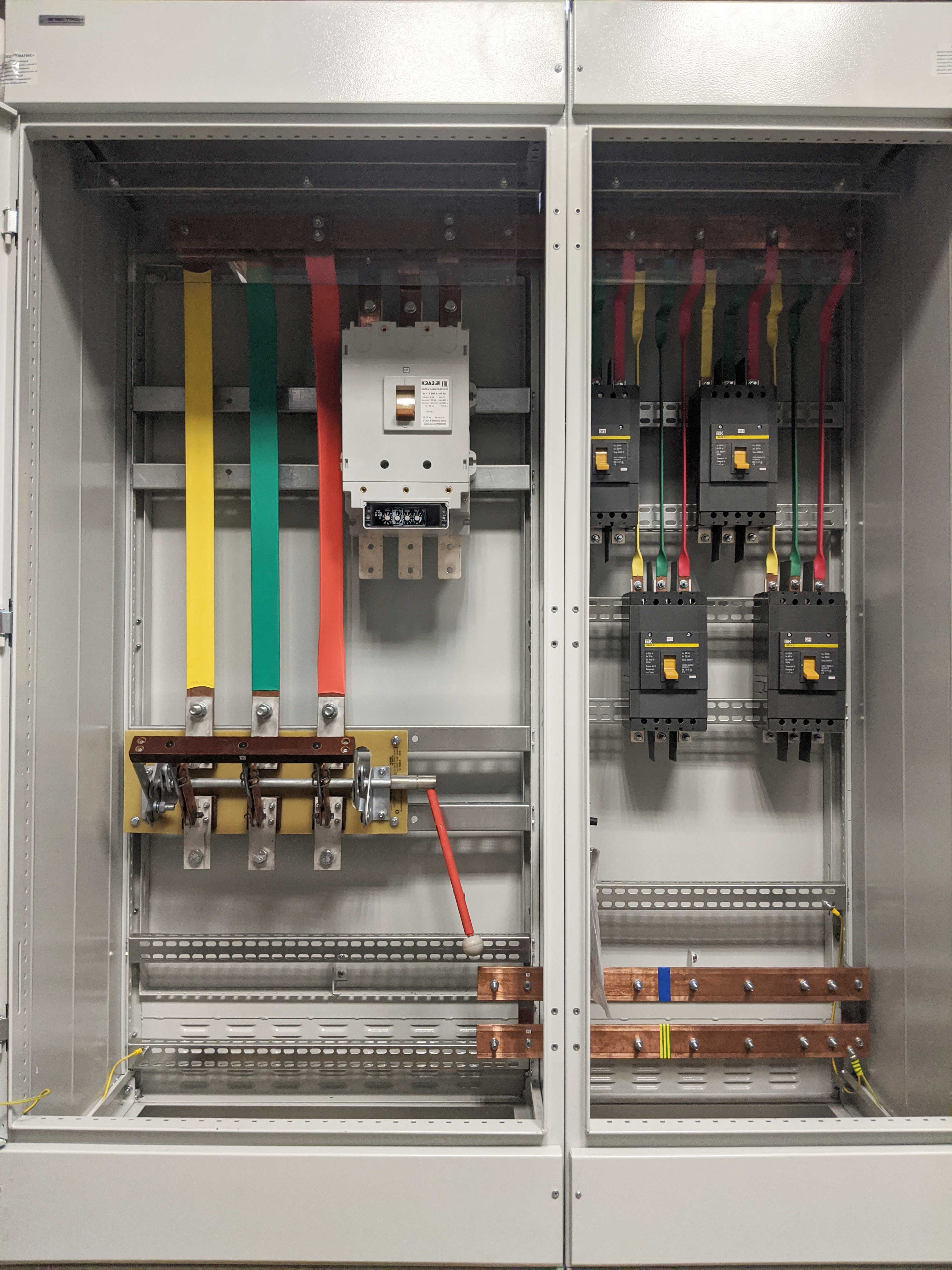

Прибор в собранном виде напоминает шкаф, разделенный на зоны, закрытые дверцами. На дверях находятся органы управления, индикация. В зависимости от типа исполнения ГРЩ ставят на пол, подвешивают или встраивают в стену. Устанавливают в помещениях, защищенных от влаги, радиационного воздействия, вибраций.

Чем ВРУ отличается от ГРЩ

Вводно-распределительное устройство также используют для приема, учета, дальнейшего распространения электричества по различным объектам. С его помощью контролируют правильное распределение нагрузки по сети.

Популярные статьи  Можно ли подключать сварочный аппарат к бытовой сети 220 В?

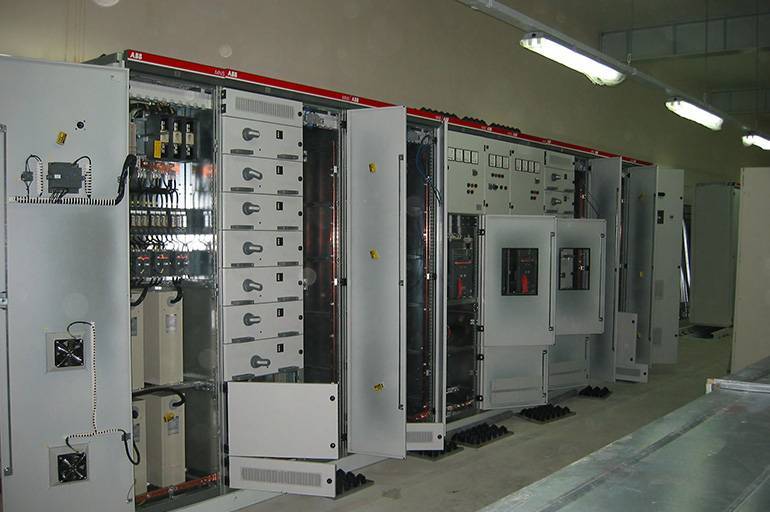

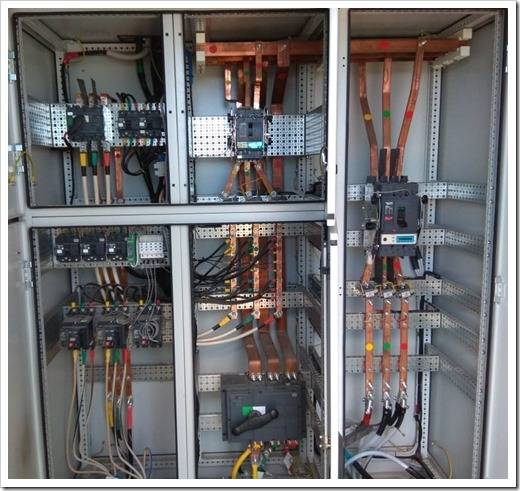

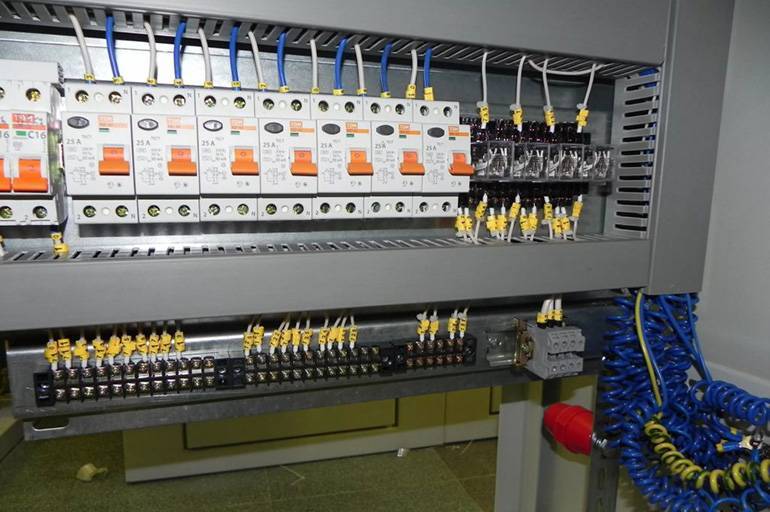

Представляет собой закрытый односторонний металлический ящик с дверцами, в котором расположена электротехническая аппаратура. Эксплуатируют приборы в жилых и общественных зданиях, в заводских цехах. Может быть представлен в напольном и подвесном исполнении.

Разница между аппаратами заключается в том, что главный распределительный щит обычно стоит первым в иерархии подстанции и/или является ее частью. Он рассчитан на ток от 600 до 3200 А.

Устройство ВРУ

Производство ВРУ осуществляют по нормам ГОСТ Р 51732-2001. Отраслевой стандарт регламентирует конструкцию, комплектность, контактные зажимы, основные сведения, маркировку, защитные покрытия и другие технические требования, согласно которым сила тока не должна превышать 630 А.

Комплектующие ГРЩ

Корпуса

Сборка ГРЩ осуществляется на базе распределительных панелей ЩО-70 или монтажных шкафов ВРУ-1 от ведущих российских и зарубежных брендов (ABB, Schneider Electric, Rittal и ряда других). Их модификации различаются по степени защиты электронных компонентов от воздействия факторов внешней среды:

  • IP31 — препятствуют попаданию внутрь предметов диаметром ≥2,5 мм (кабелей, инструментов) и вертикальных капель;
  • IP54 — обеспечивают достаточную защиту от мелкодисперсных частиц и брызг, падающих с любого направления, подходят для установки в технических галереях и на объектах с повышенной влажностью и запыленностью;
  • IP65 — пыленепроницаемое исполнение, устойчивы к направленным водяным струям, что делает их пригодными, в том числе, для наружного монтажа.
Наименование Тип Производитель
Оболочка шкафа Шкаф ШВ, ШС, ШЛ РКМ Элетро
Напольные сборные универсальные шкафы CQE DKC
Prisma P Schneider Electric
TwinLine, System pro E power ABB

Контроллер и программное обеспечение

Управление аппаратурой вводных и секционных панелей реализовано на базе интеллектуальных реле Schneider Electric серии Zelio Logic. Контроллеры отличаются гибкостью настройки: используя фирменное программное обеспечение Zelio Soft, можно создать любой алгоритм переключения посредством контактного языка (FBD) или функциональной блок-схемы (Ladder). Все внесенные изменения хранятся в энергонезависимой флэш-памяти, причем впоследствии их можно будет скопировать на другое устройство. В свою очередь, поддержка удаленного управления с помощью протокола Modbus, по Ethernet или GSM (опционально) окажется полезным при обслуживании распределенной инфраструктуры.

Помимо автоматического, главные распределительные щиты ООО «РКМ Электро» поддерживают ручной режим работы. Однако даже при полном отсутствии контроля со стороны автоматизированных модулей, негативное влияние человеческого фактора на систему энергоснабжения полностью исключается за счет наличия механической блокировки, призванной предотвратить одновременное подключение двух вводов и секционного автомата.

Аппаратура вводных и секционных панелей

В своей практике мы часто сталкивались с доработкой проектов других компаний, в рамках которых использовалось излишне дорогостоящее оборудование, обладающее избыточным функционалом. В отличие от подавляющего большинства подрядчиков, мы всесторонне консультируем заказчиков, разъясняя преимущества и недостатки различных комплектующих, и помогаем подобрать наиболее оптимальное решение с точки зрения возможностей, цены и качества.

Так, например, при силе тока менее 600 ампер мы рекомендуем устанавливать литые автоматические выключатели, в то время, как при токах свыше 1600 А необходимо использовать воздушные автоматические выключатели с моторным или электромагнитным приводом, в которых гашение электрической дуги производится путем подачи сжатого воздуха. Данная особенность позволяет существенно продлить период эксплуатации устройств и предотвратить выгорание контактов, а значит, повысить надежность всей системы.

№ п.п. Наименование, тип электрического аппарата Краткая характеристика Изготовитель
1 Выключатель разъединитель ВР32 Номинальный ток 100 — 630 А ОАО «НВА» г. Коренёво
2 Разъединитель РЕ19 Номинальный ток 250 – 4000 А
3 Выключатели-разъединители ВНК-35 Номинальный ток 250 – 1600 А
4 Автоматический выключатель ВА50-39Про Номинальный ток 250 – 630 А Контактор г. Ульяновск
Автоматический выключатель ВА50-41-45 Номинальный ток 250 – 2000 А
5 Автоматический выключатель OptiMat A Номинальный ток 630 – 4000 А ООО «Курский электроаппаратный )
6 Автоматический выключатель OptiMat D Номинальный ток 250 – 630 А
7 Выключатель нагрузки Interpact INV Номинальный ток 40 – 2500 А Schneider Electric
8 Автоматический выключатель Compact NS(X) Номинальный ток 100 – 1600 А
9 Автоматический выключатель Masterpact NW (Masterpact NT) Номинальный ток 630 – 6300 А
10 Автоматический выключатель EasyPact CVS Номинальный ток 100 – 630 А
11 Автоматический выключатель EasyPact MVS Номинальный ток 630 – 6300 А
12 Выключатель нагрузки OT, OETL Номинальный ток 125 – 3150 А ABB
13 Автоматический выключатель SACE Tmax T Номинальный ток 125 – 3200 А
14 Автоматический выключатель SACE Emax Номинальный ток 630 – 6300 А
15 SACE FORMULA A1-A3 Номинальный ток 100 – 630 А
16 Автоматический выключатель ВА88 Номинальный ток 16 – 1600 А ИЭК
17 Автоматический выключатель ВА07 Номинальный ток 800 – 4000 А

Основные требования безопасности при выполнении монтажных работ

Соблюдение правил установки исключает травмирование мастера или возникновение аварийных ситуаций на объекте.

СИП из ГРЩ одного здания в ГРЩ другого. Допустимо ли?

Требования охраны труда

Общими для всех видов работ считаются такие правила:

  1. К монтажу и обслуживанию щита не допускаются несовершеннолетние лица. Перед началом работы электрик проходит обследование, прослушивает инструктаж, обучается и стажируется.
  2. Специалист работает в соответствии с должностной инструкцией.
  3. Во время монтажа и обслуживания ГРЩ следуют правилам охраны труда.
  4. При работе используют средства коллективной и личной защиты. Обязательным является ношение специального костюма и обуви.
  5. В случае аварии оповещают руководителя. Следует помнить, что при работе со щитом специалист подвергается воздействию вредных факторов.
  6. При получении травмы работу приостанавливают, сообщают о несчастном случае руководителю.

Перед началом работы

Приступая к должностным обязанностям, электрик выполняет такие действия:

  • выбирает необходимые для работы инструменты (приспособления нужно осматривать, убеждаясь в исправности);
  • надевает специальный костюм и обувь;
  • осматривает и подготавливает рабочее место.
Популярные статьи  Почему при закипания электрический чайник открывает крышку?

В аварийных ситуациях

Если возникли неисправности, обращаются к руководителю. При появлении запаха газа обслуживание или ремонт электроустановок срочно прекращают. Дальнейшие действия выполняют профессионалы. Получившему производственную травму оказывают первую помощь, обращаются в медицинское учреждение.

Во время работы

В таком случае действуют следующие правила:

  • работнику необходимо регулярно убеждаться в отсутствии стороннего напряжения;
  • на дверцы шкафа следует наносить предупреждающие знаки;
  • расположенное в коробе вводное отверстие должно быть герметично закрыто;
  • перед применением паяльной лампы убеждаются в отсутствии газа на рабочем месте;
  • не допускается курение возле распределительной установки во время выполнения работ.

По окончании работы

После завершения смены выполняют уборку на рабочем месте, закрывают распределительный шкаф, складывают инструменты в специально отведенные ящики. При обнаружении неисправностей в щитке ставят в известность руководителя.

7.1.1

Настоящая глава Правил распространяется на электроустановки: жилых зданий, перечисленных в СНиП 2.08.01-89 «Жилые здания»; общественных зданий, перечисленных в СНиП 2.08.02-89 «Общественные здания и сооружения» (за исключением зданий и помещений, перечисленных в гл. 7.2); административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 «Административные и бытовые здания»; к электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.

Далее по тексту, если нет уточнения, под словом «здания» понимаются все типы зданий, на которые распространяется данная глава.

Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятий (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т.п.).

Чем отличается ВРУ от ГРЩ?

В системе распределения электроэнергии существует множество устройств. Каждое из них имеет свои особенности и свое назначение. Но определенные категории настолько тесно переплелись, что уже сложно увидеть разницу. В первую очередь это касается электрощитового оборудования. Здесь часто путают два понятия — ВРУ и ГРЩ. Даже специалисты не всегда могут сразу назвать отличия, хотя на интуитивном уровне наверняка ощущают разницу.

ГРЩ 800-5000А 8 товаров от 1 457 300 ₽

ВРУ 32-630А 45 товаров от 67 900 ₽

ВРУ с АВР 100-630А и распределением 21 товар от 179 900 ₽

ВРУ 80-630А с ручным управлением 8 товаров от 67 900 ₽

Действительно, главный распределительный щит (ГРЩ) и вводно-распределительное устройство (ВРУ) очень похожи по своим конструктивным особенностям и функциональному назначению. Оба предназначены для приема и распределения электроэнергии. Оба оснащаются устройствами защиты и контроля токовых характеристик. Но все же аббревиатуры две, значит, разница между данными понятиями существует. Итак, чем отличается ВРУ от ГРЩ?

У электрощитового оборудования существует своя иерархия. И первое устройство на вводе, разумеется, считается главным. Оно управляет распределением электроэнергии между всеми последующими щитовыми аппаратами в этой иерархии. Так что разница в теоретических понятиях заключается в том, что ГРУ стоит на самой верхней ступени, а все последующие звенья в этой электрощитовой цепи — это ВРУ. На практике это выглядит следующим образом. Сразу после трансформаторной или котельной идет ГРЩ. А на вводах в здания и на этажах устанавливаются ВРУ. Но в рамках конкретной схемы может быть и по-другому: на вводе в здание — ГРЩ (главный распределительный щит), а на этажах — ВРУ. То есть данные понятия определяют только положение звена в цепи, ступень в иерархии, на которой находится то или иное щитовое оборудование.

Практическую сторону этого вопроса можно объяснить еще проще. При изготовлении на электрощитовом оборудовании делается маркировка. Вместе с заводским номером и прочей информацией там почти наверняка будет значиться «ВРУ». А вот уже при установке на объекте в качестве главного электрощита на это оборудование нанесут маркировку «ГРЩ». Да и в проектной документации оно будет значиться так же. То есть получается, что ВРУ — это обозначение изделия, а ГРЩ — это функциональное назначение, которое данное изделие выполняет.

По сути, приведенная информация дает возможность ответить на популярный вопрос: «что стоит на вводе в здание — ВРУ или ГРЩ?». Если после первого ВРУ, которое стоит на вводе в здание, находятся еще ВРУ, то возникает иерархия. Тогда первое ВРУ станет главным и на схемах будет фигурировать как ГРЩ. Если же стоящее на вводе в здание ВРУ является единственным, то допустимо использовать как аббревиатуру ВРУ, так и ГРЩ. То есть формально это ВРУ будет главным, но в то же время единственным. Так что в этом случае можно подчеркнуть его функциональное назначение, обозначив на схеме как ГРЩ, или просто использовать наименование изделия — ВРУ.

Но это далеко не все отличия между ВРУ и ГРЩ. Существует еще формальная разница по допустимым токовым характеристикам. Здесь стоит отметить, что оба понятия есть в ПУЭ (пункты 7.1.3 и 7.1.4). Кроме того, данные понятия используются в своде правил (СП 31-110), где имеются ссылки на ГОСТы. Так вот если обобщить информацию из все этой документации, то станет понятно, что для ВРУ существуют ограничения по току. Так, максимальный ток ввода не должен превышать 630A, а максимальная нагрузка на каждую отходящую от ВРУ питающую линию — не более 250A. При этом для ГРЩ (главный распределительный щит) ограничений на токи ввода и вывода не существует. Кстати, это подтверждает информацию о том, что ГРЩ — это не название изделия, а всего лишь обозначение функции ВРУ в составе схемы электросети.

Популярные статьи  Как поменять электросчетчик в квартире?

Таким образом, понятия ВРУ и ГРЩ относятся к одному и тому же типу устройств и с одним и тем же назначением. Но вместе с тем — это не слова-синонимы. Употребление того или другого из них будет зависеть от того, что вы хотите подчеркнуть — назначение устройства (то есть ГРЩ как главное ВРУ) или отношение его к определенному типу устройств (изделие под названием ВРУ). В этом и состоит принципиальное отличие.

ВРУ 32-630А 45 товаров от 67 900 ₽

ВРУ с АВР 100-630А и распределением 21 товар от 179 900 ₽

ВРУ с АВР 32-630А без распределения 16 товаров от 85 600 ₽

ВРУ 80-630А с ручным управлением 8 товаров от 67 900 ₽

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

Конфигурация любого вводного устройства здания зависит от категории электроснабжения.

По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.

Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.

1 III категория элекроснабжения.

Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

2 II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.

Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.

Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.

3 I категория элекроснабжения.

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.

Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.

Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт. 2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.

Советую почитать:

Конструктор проекта ЭОМ

#6 Проектирование освещения пожароопасного склада

Схема управления аварийным светильником

Советы по подготовке планировки к работе

7.1.45

Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм — при наличии механической защиты и 4 мм — при ее
отсутствии.
