Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Содержание

Управление освещением местными выключателями с одного, двух, трех и более мест

Самый распространённый способ управления освещением — выключателями освещения. Данный способ знаком каждому, т.к. управление освещением в квартирах реализовано именно так. Этот способ применяется также в общественных (офисные, торговые, административные) и промышленных зданиях для местного управления освещением.

Управление выключателями с одного места

Простейший и наиболее распространённый — управлением одно- , двух- и трехклавишными выключателями с одного места.

При подключении светильника выключатель должен размыкать фазный проводник, т.е. при отключенном выключателе светильник должен быть без напряжения.

Схема управления освещением одноклавишным выключателем

Двухклавишные и трехклавишные выключатели позволяют управлять несколькими светильниками или разными группами включения в многоламповом светильнике.

Схема управления освещением двухклавишным выключателем

Схема управления освещением трехклавишным выключателем

Управление выключателями  двух мест

Для управления освещением в двух мест используют переключатели. Внешне они выглядят как обычные выключатели, но конструктивно отличаются. Такой переключатель содержит перекидной контакт. Соответственно, включение и отключение светильника зависит от положения клавиш на обоих переключателях.

Схема управления освещением переключателями с двух мест

Данная схема управления чаще всего используется в коридорах, т.к. позволяет включить освещение при входе в коридор и отключить при выходе из него. Также переключатели используют для управления освещением в гостиничных номерах и квартирах. Удобно включить общее освещение при входе в спальню, а отключить не вставая с кровати.

Управление выключателями  трех и более мест

Для управления освещением с трех мест потребуется ещё один вид выключателя — перекрестный переключатель. Он устанавливается в схеме между переключателями (на схеме обозначен SA2).

Схема управления освещением переключателями с трех мест

Для управления освещением с четырёх мест потребуется установка ещё одного перекрестного переключателя.

Схема управления освещением переключателями с четырех мест

Теоретически, таким образом можно организовать управлением освещением с большого числа мест, добавляя в схему перекрестные переключатели, но так не делают. С точки зрения простоты схемы, удобства и по экономическим соображениям, управление с трех и более мест целесообразнее делать с использованием импульсных реле и кнопочных выключателей.

Что предлагает рынок?

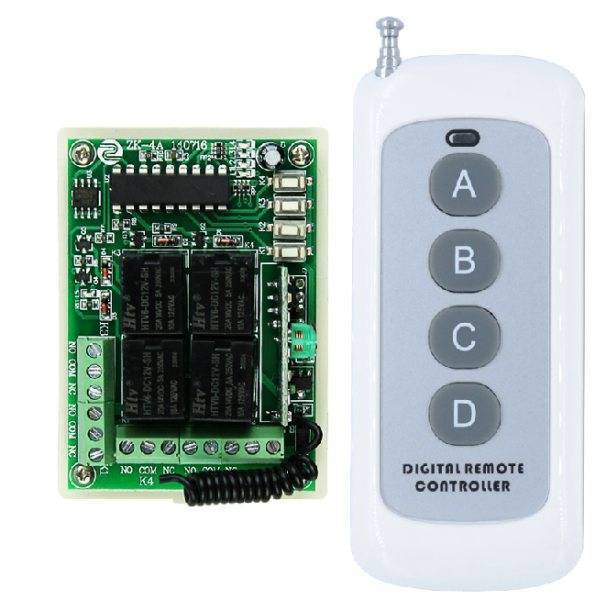

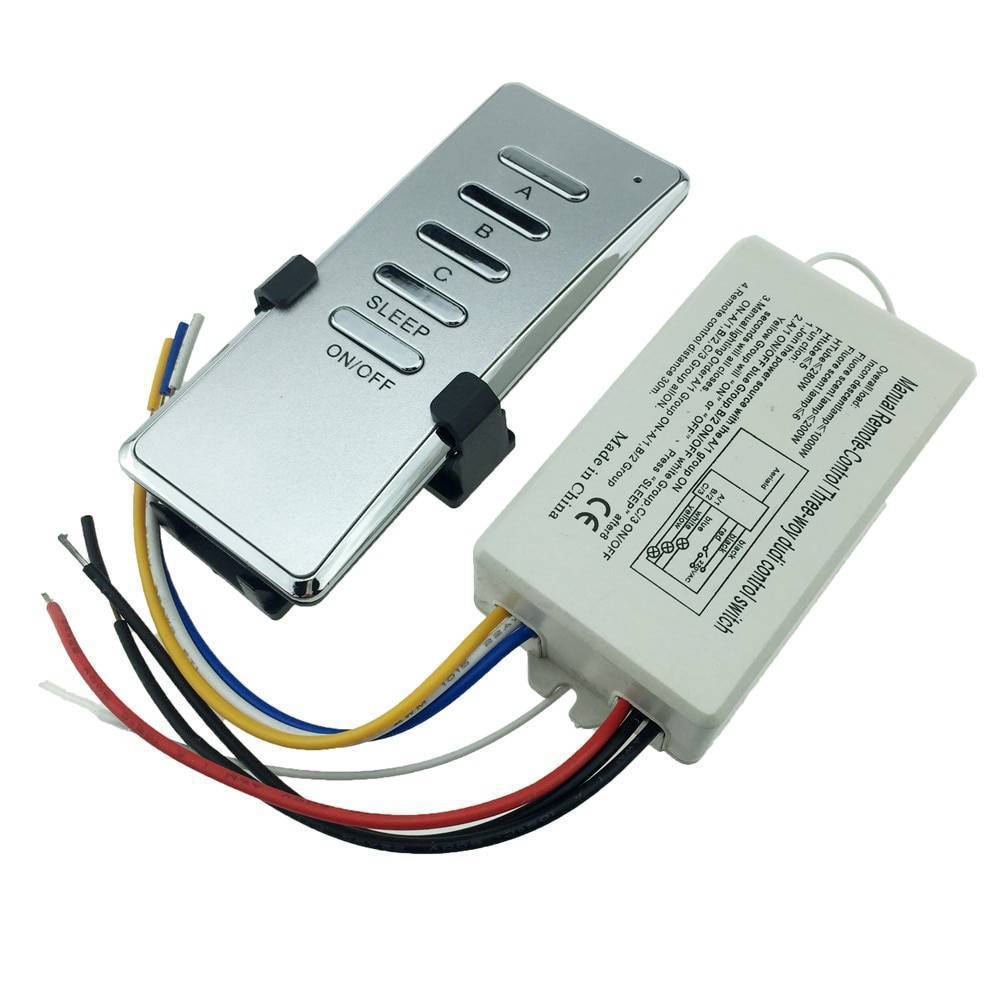

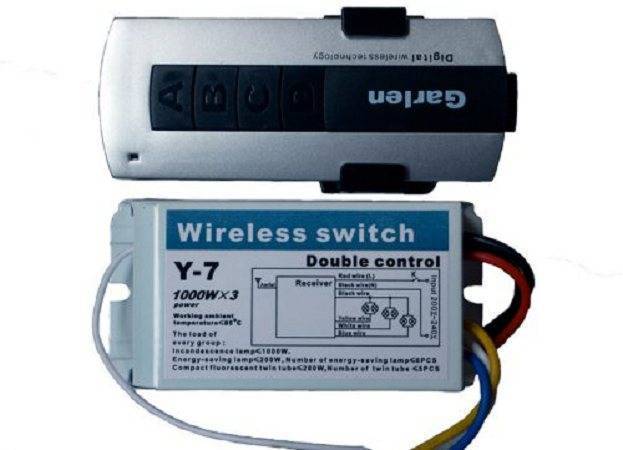

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

  • подвале;
  • туалете;
  • ванной комнате.
Популярные статьи  Что такое изолированная или неэффективно заземленная система?

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Управление освещением с использованием реле напряжения

Реле напряжения предназначено для других целей, но мы его будем использовать для управление освещением.

Допустим, при пропадании напряжения (снижении ниже допустимого значения и/или повышении выше допустимого значения) в щите рабочего освещения необходимо включить аварийное освещение в щите аварийного освещения.

Для этого на вводе в щит Щит1 устанавливаем реле напряжения SQZ3 производства ABB (KV1). Данное реле имеет перекидной контакт. При выходе напряжения в сети за допустимые пределы, а также при обрыве любой из фаз, реле меняет положение контактов. Выводим контакты 3 и 5 на клеммы X1:1 и X1:2 для удобства подключения сигнального кабеля.

В щите Щит2 реализована стандартная схема управления освещением при помощи контактора. Сигнальный кабель от щита Щит1 подключаем на клеммы в щит Щит2 в цепь управления питанием катушки контактора KM1.

Управление освещением при помощи реле напряжения с NO контактами

При срабатывании реле KV1 в щите Щит1 реле меняет положение контактов и пара контактов 3 и 5 становится замкнутой. Таким образом, цепь питания катушки контактора KM1 в щите Щит2 замыкается, на катушку подаётся напряжение и контактор KM1 замыкает свою пару контактов. Силовая цепь замыкается, включается освещение, подключенное к щиту Щит2.

При возвращении напряжения на вводе в щит Щит1 в допустимые пределы, реле KV1 возвращает свои контакты в исходное положение, размыкая пару контактов 3 и 5. Цепь питания катушки контактора KM1 размыкается, напряжение с катушки контактора снимается и он размыкает свои контакты. Силовая цепь размыкается, освещение, подключенное к щиту Щит2, отключается.

Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NO-контакты соединить параллельно. Таким образом, при срабатывании любого реле будет генерироваться управляющий сигнал на включение освещения в щите Щит2.

Для большей надежности и страховки от обрыва сигнального кабеля используют схему с нормально закрытыми NC контактами.

Управление освещением при помощи реле напряжения с NC контактами

Принцип работы данной схемы аналогичен предыдущей с единственным отличием, что мы используем нормально закрытые NC контакты в цепи управления. В нормальном режиме (без напряжения на катушке) контакты контактора KM1 замкнуты. Но, т.к., мы используем NC контакт реле напряжения KV1, то в нормальном режиме катушка контактора KM1 в щите Щит2 оказывается под напряжением и размыкает свои контакты. Соответственно, цепь питания контакторов 1KM1, 2KM1 в щите Щит2 разомкнута, питание с их катушек снято и их контакты разомкнуты. Силовая цепь питания освещения, подключенного к щиту Щит2 разомкнута и освещение отключено.

При срабатывании реле напряжения KV1 в щите Щит1 пара контактов 4 и 5 размыкается и, тем самым, разрывается цепь питания катушки KM1 в щите Щит2. Без напряжения NC контакты контактора KM1 возвращаются в исходное положение — замыкаются, тем самым на катушки контакторов 1KM1, 2KM1 подается напряжение и они замыкают свои контакты. Силовая цепь питания освещения замыкается и освещение включается.

Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NC-контакты соединить последовательно. Таким образом, при срабатывании любого реле либо обрыве сигнального кабеля будет генерироваться управляющий сигнал на включение освещения в щите Щит2, т.к. будет разрываться сеть питания катушки управляющего контактора KM1 с NC-контактами.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Выключатели с дистанционным управлением, последовательно включающие и отключающие светильники

Рассмотрим ещё один вид выключателей с дистанционным управлением, которые оснащены только цепями местного управления, но имеют два полюса, контакты в которых замыкаются и размыкаются последовательно. Для краткого обозначения таких выключателей используем аббревиатуру ВДУП.

ВДУП KM представляет собой электромагнитное импульсное коммутационное устройство, имеющее в своей главной цепи контакты, замыкающие и размыкающие электрические цепи двух светильников или двух групп светильников. Главные контакты выключателя с дистанционным управлением не имеют самовозврата и меняют своё коммутационное положение при каждом импульсе тока в цепи управления, например, следующим образом:

  • при появлении первого сигнала управления продолжительностью 0,2 с и более замыкается первый контакт, включающий светильник EL1;
  • второго сигнала – замыкается второй контакт, включающий светильник EL2;
  • третьего сигнала – размыкается первый контакт, отключающий светильник EL1;
  • четвертого сигнала – размыкается второй контакт, отключающий светильник EL2.

Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

ВДУП КМ (на базе схемы из автора Харечко Ю.В.)

Сигналы управления в цепи местного управления создаются посредством кратковременного замыкания контактов любого из кнопочных выключателей SB1–SB4, соединённых параллельно. Контакт кнопочного выключателя возвращается в исходное разомкнутое положение после исчезновения механического воздействия, прикладываемого к его органу управления. К цепи управления ВДУП можно подключать любое число кнопочных выключателей без сигнальных лампочек. Если кнопочные выключатели имеют сигнальные лампы, их число ограничивают так, чтобы суммарный ток сигнальных лампочек не превышал 10–20 мА, или применяют специальные компенсаторы.

С помощью ВДУП можно осуществлять местное управление светильниками – последовательно включать и отключать два светильника или две группы светильников из нескольких точек, в которых установлены кнопочные выключатели, например, в коридоре или в помещениях, имеющих несколько входов.

В аварийном режиме цепи управления ВДУП могут длительно находится под полным напряжением управления. Главные цепи ВДУП следует защищать от сверхтоков автоматическими выключателями или плавкими предохранителями. Характеристики устройств защиты от сверхтока должны соответствовать электрической нагрузке главной цепи и характеристикам ВДУП, обычно: номинальное напряжение главной цепи 230 В, номинальный ток – 16 А.

Заключение. Выключатели с дистанционным управлением выпускают несколько десятилетий и широко применяют в электроустановках зданий для управления светильниками из нескольких точек.

Голосовое управление светом: как сделать умную систему своими руками

Сама по себе система «Умный дом» подразумевает дистанционное управление практически всеми доступными приборами и устройствами.

Популярные статьи  Порядок разработки монтажной схемы, её назначение и сфера применения

Причем, исполнение команд не ограничивается функциями «включить/выключить» или «открыть/закрыть».

Для медиа-устройств еще должны работать функции «тише/громче», для освещения – «ярче/темнее».

Все эти команды можно подавать со смартфона, но намного удобнее голосовое управление светом, музыкой, отоплением, входной дверью.

Методы управления уличным освещением

На практике используется три способа управления светом: ручное, дистанционное и автоматическое.

Ручное управление

Включение и выключение уличных светильников осуществляется в ручном режиме. Каждый источник света или их группа управляется оператором непосредственно на месте.

Этот способ самый древний. Издавна фонарщики подходили к каждому фонарю (газовому или масляному) и зажигали столб, а позднее — гасили. Даже сегодня во дворах частных домов используется ручное управление наружным светом. Однако в коммунальных службах управлять светом в ручном режиме невозможно из-за масштабов работы, поэтому такой способ используется только в экстренных случаях (например, при выполнении ремонта).

Удаленный контроль

С течением времени технологии развивались — вместо фонарщиков управлять освещением стали служащие энергораспределительных сетей. Делали работники служб это дистанционно, включая или выключая рубильник. В результате действий напряжение подается в сеть или, наоборот, прекращается.

Автоматическое управление

Управление с помощью автоматики — наиболее продвинутый способ управления светом. Включение и выключение света осуществляется за счет использования датчиков, действующих по определенному алгоритму. В результате система освещения работает без непосредственного участия человека.

Существует два обстоятельства, диктующих переход на автоматическое управление:

  1. Чаще всего строить отдельные подстанции для уличного освещения экономические невыгодно. Нынешние трансформаторы преобразуют напряжение для всех потребителей электричества на заданной территории.
  2. Для централизованного контроля за включением и отключением светильников понадобилось бы подтягивать к каждой подстанции отдельный кабель, что только повысит и без того большие расходы.

В связи с этим начался массовый переход на автоматические системы. В самом начале развития технологии принцип управления был прост: на подстанциях монтировались приборы, контактирующие с датчиками освещенности.

Со временем стали видны изъяны такого подхода:

  • некорректное срабатывание при неверной калибровке;
  • фонари часто гасли в темное время из-за света фар от проезжающих машин или даже от лунного света;
  • если датчик покрывался снегом, грязью или льдом, происходило ложное срабатывание светильника;
  • датчики нередко выходили из строя.

Еще один недостаток датчиков освещенности — линейность технологии. Свет не обязательно нужен даже в темное время суток, если на территории отсутствуют движущиеся объекты.

Чтобы как-то оптимизировать технологию, датчики стали объединять с временными реле. В результате таймер включал и выключал светильники в определенное время. Например, освещение работало с 10 часов вечера до четырех часов утра.

Позднее появились астрономические реле. В таких устройствах программа по определенному алгоритму рассчитывает время заката и рассвета. На основании расчета происходит управление освещением.

Датчики освещенности по-прежнему используются. Приборы актуальны для управления светом при неожиданном снижении естественной освещенности (например, туман).

На сегодняшний день наиболее популярны автоматические системы на основе цифровых технологий, где сочетаются автоматика и ручное управление.

Применение системы управления освещением в театре

Архитектурные системы управления освещением включают в себя двухпозиционный переключатель, контроль над интенсивностью освещения, и используются в основном для регулировки света на сцене. Системы управления могут быть расположены в различных частях одного здания и представляют собой как простую систему из нескольких переключателей, так и сложный интерфейс с сенсорным экраном.

Основное преимущество такой системы освещения для работников театра заключается в возможности управлять и регулировать свет на сцене, не прибегая к использованию пульта управления освещением. Таким образом, световые сигналы меняются и контролируются с помощью всего одной системы.

Подключение силового блока

Исполнительное устройство размещают возле самого светильника или там, где к нему идут два провода питания. Блоки зачастую имеют различные маркировки и схемы подключения, но принцип подсоединения становится понятным после изучения инструкции. Например, у силового радиореле, предназначенного для управления одним каналом, есть вход для питающей сети 220 В и выход для подключения осветительного прибора.

Схема подключения одно канального силового модуля: 1 – дистанционный выключатель DeLUMO; 2 – светильник.

Другие модификации радиовыключателей оснащаются потенциально свободными релейными контактами и могут управлять низковольтной нагрузкой.

Электромонтажная схема: 1 – радиоуправляемый выключатель FA10UP; 2 – замыкающий релейный контакт (8 А); 3 – коммутирующий выход; 4 – лампа светильника.

Ещё один вариант исполнительного устройства – радиодиммер, позволяющий включать, выключать и изменять яркость управляемого осветительного прибора.

Схема электромонтажа: 1 – кнопка проводного управления; 2 – радиодиммер скрытого монтажа AR004; 3 – лампа 220 В.

Блоки с функцией задержки подсветки оптимально подходят для организации автоматического освещения лестниц. При получении сигнала от передатчика (выключателя или датчика) устройство включает светильники на определенное время, запрограммированное пользователем.

Схема освещения лестничного марша: 1 – радиодиммер Inlumina; 2 – светильник; 3 – внешняя кнопка управления; 4 – настенный радиопульт.

Для управления светодиодными лентами существуют контроллеры с встроенными радиомодулями (RF Controller), рассчитываемые и подключаемые аналогично проводным моделям.

Яркость свечения монохромных лент регулируют малогабаритным одно канальным диммером.

Устройства радиоуправления освещением начального уровня интересны возможностью быстрого создания новой системы с функциями автоматизации и расширения действующего электроснабжения без проведения ремонта в помещении.

Пишите ,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Схема подсоединения импульсного прибора

Данное устройство используется в системе удаленного включения и отключения светильников. Для корректного действия системы с коммутационными элементами данного вида, нужно правильно подключить проводники. Разберем в этом материале – как подключить импульсное реле? Данный вопрос важный и непростой, нужно подходить к выбору и монтажу прибора осознанно.

Схема подключенияИсточник odstroy.ru

Схемы с импульсным реле для управления светом не комплектуется защитными элементами. Следовательно, если в электрической линии, идущей к светильникам, возникает короткое замыкание (КЗ), происходит подгорание контактов прибора. Воспламеняются также любые легкие к возгоранию предметы, которые в это время находились рядом с медным проводником. Для исключения появления таких ситуаций и минимизации потенциальных последствий подключение импульсного реле надо производить после автоматического выключателя или плавких предохранителей.

Некоторые нюансы:

  • В схеме подключения одного импульсного реле для переключения режимов прибора применяются кнопочные выключатели.
  • Данные элементы электрической системы укомплектованы пружинными деталями, возвращающими кнопку в прежнее положение сразу после завершения давления на ее поверхность.
  • Если контакт находится долго в замкнутом состоянии, перегревается обмотка катушки и электромеханическое устройство выходит из строя.

В паспортах указывается данный параметр, обычно до 1 сек.

Количество выключателей, с использованием которых идет сигнал к импульсному реле, не ограничивается. В обычных схемах подключения прибора присутствуют 3 – 4 кнопки. Этого хватает, чтобы управлять светом из многих участков территории.

Все выключатели подсоединяются в цепь параллельно друг к другу. Подобная схема подсоединения устройства позволяет применять меньше проводов. Одна жила кабеля с клеммы выключателя уходит к фазе, другая – соединяется с клеммой А1 прибора.

В схеме при подключении импульсного реле кроме фазного провода, уходящего от выключателя, 220 В подключается на контакт 2 импульсного реле. Благодаря такому подходу передается сигнал о включении или выключении устройства. Также реле снабжает электрическим током приборы освещения. К клемме 2 походит «ноль». Светильники соединяются с заземленным проводом не через коммутационный прибор, а ноль приходит к источнику освещения от нулевой шины.

Подключение фазы и нуля к импульсному релеИсточник odstroy.ru

Импульсное реле, применяемое для управления светом, обычно размещается в электрощитах, но могут быть установлены в коробке рядом со светильниками.

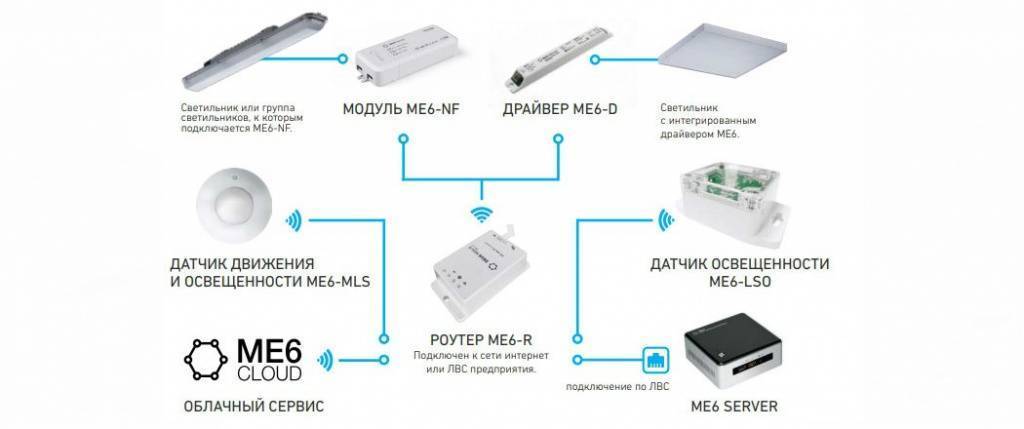

Устройство автоматической системы

Аппаратная часть оборудования состоит из таких уровней:

  1. Верхний уровень представляет собой панель диспетчерского пункта. Управляется диспетчером. На панель приходит информация с нижестоящих систем. На верхнем уровне производится коррекция параметров программы или предпринимаются иные управленческие действия.
  2. К нижнему уровню относится электрощит, расположенный на участке освещения. Щиты предназначены для коммутации работы светильников и контролируют их функционирование без участия человека.
Популярные статьи  Как сделать так, чтобы при включении первого из чайников вторая розетка отключалась и наоборот?

Процесс управления осуществляется с участием зонального контроллера или серверного оборудования. Контроллер служит для образования сигнала на подключение группы уличных светильников.

Существует несколько способов коммутации между верхними и нижними уровнями:

  1. Модемный канал. Связь выполняется по телефонной линии. Это самый финансово доступный способ коммутации. Прокладка выделенной линии — достаточно затратное мероприятие.
  2. GSM-канал. Уличным освещением можно управлять при помощи системы глобального позиционирования или устройства, позволяющего точно определять время восхода и заката. Контроллер включается за 20 минут до заката и отключается за 15 минут до рассвета. Оборудование стоит недорого, однако сама связь будет стоить немалых денег.
  3. LAN-канал. Способ связи, где блок управления и диспетчерский пункт контактируют через витую пару. Связь бесплатна, однако придется прокладывать кабель к каждому шкафу. Технология актуальна только при близком расположении оборудования разных уровней.
  4. Радиоканал. Оборудование стоит дорого, связь бесплатна. Недостаток — неустойчивость к помехам.

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Выключатели с дистанционным управлением, последовательно включающие и отключающие светильники

Рассмотрим ещё один вид выключателей с дистанционным управлением, которые оснащены только цепями местного управления, но имеют два полюса, контакты в которых замыкаются и размыкаются последовательно. Для краткого обозначения таких выключателей используем аббревиатуру ВДУП.

ВДУП KM представляет собой электромагнитное импульсное коммутационное устройство, имеющее в своей главной цепи контакты, замыкающие и размыкающие электрические цепи двух светильников или двух групп светильников. Главные контакты выключателя с дистанционным управлением не имеют самовозврата и меняют своё коммутационное положение при каждом импульсе тока в цепи управления, например, следующим образом:

  • при появлении первого сигнала управления продолжительностью 0,2 с и более замыкается первый контакт, включающий светильник EL1;
  • второго сигнала – замыкается второй контакт, включающий светильник EL2;
  • третьего сигнала – размыкается первый контакт, отключающий светильник EL1;
  • четвертого сигнала – размыкается второй контакт, отключающий светильник EL2.

ВДУП КМ (на базе схемы из автора Харечко Ю.В.)

Сигналы управления в цепи местного управления создаются посредством кратковременного замыкания контактов любого из кнопочных выключателей SB1–SB4, соединённых параллельно. Контакт кнопочного выключателя возвращается в исходное разомкнутое положение после исчезновения механического воздействия, прикладываемого к его органу управления. К цепи управления ВДУП можно подключать любое число кнопочных выключателей без сигнальных лампочек. Если кнопочные выключатели имеют сигнальные лампы, их число ограничивают так, чтобы суммарный ток сигнальных лампочек не превышал 10–20 мА, или применяют специальные компенсаторы.

С помощью ВДУП можно осуществлять местное управление светильниками – последовательно включать и отключать два светильника или две группы светильников из нескольких точек, в которых установлены кнопочные выключатели, например, в коридоре или в помещениях, имеющих несколько входов.

В аварийном режиме цепи управления ВДУП могут длительно находится под полным напряжением управления. Главные цепи ВДУП следует защищать от сверхтоков автоматическими выключателями или плавкими предохранителями. Характеристики устройств защиты от сверхтока должны соответствовать электрической нагрузке главной цепи и характеристикам ВДУП, обычно: номинальное напряжение главной цепи 230 В, номинальный ток – 16 А.

Заключение. Выключатели с дистанционным управлением выпускают несколько десятилетий и широко применяют в электроустановках зданий для управления светильниками из нескольких точек.

Дистанционные приборы управления освещением

Системы оборудования для включения освещения с помощью переносного пульта бьют все рекорды популярности. Самым простым оборудованием является инфракрасный пульт и система сенсоров, размещаемых внутри помещения. В качестве прибора управления можно использовать универсальный программируемый пульт, необходимо только записать в память устройства необходимые команды, соответствующие определенным кнопкам.

Более сложным в настройке является радиопульт. Современные модели подобного оборудования выдают в эфир кодированную цифровую команду, которую воспринимает приемник, установленный в самом доступном для радиоволн месте или, в крайнем случае, во входном шкафу, вместе с автоматом УЗО и пакетником. Пульт и блок управления, фото, имеет небольшие размеры. Контроллер можно подключать непосредственно к нагрузке, при условии, что мощность приборов освещения не превышает 1000 Вт.

Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Контроллер стандартного исполнения, по типу Uniel UCH-P001, может работать с тремя группами светильников, подключенных к вводному щиту. На пульте для каждой группы зарезервирована своя кнопка плюс кнопка общего выключения освещения, что бывает очень полезным при уходе из дому. Дальнобойность такой системы оборудования редко превышает 100 м. В некоторых моделях радиооборудования существует встроенная система поиска пульта. Нажав кнопку на коробке радиоконтроллера, можно услышать звуковой сигнал от пропавшего в домашней обстановке прибора.

Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Отдельно можно вспомнить электромеханические и электронные таймеры. Это оборудование часто используют в качестве дополнительного способа обесточивания электропроводки в доме, гараже или подсобных помещениях. В современных моделях можно устанавливать не только время включения-выключения, но и день, месяц, и период работы. По сути, это маленький автомат, который добросовестно выполняет заложенные команды. Самые современные модели таймеров можно программировать посылкой СМС с мобильного телефона.

Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
