Как сделать подсветку в шкафу?

Этапы по установке

Ну что, вдохновились? Давайте научимся своими руками устанавливать такую красоту и у себя в мебели. Прежде всего, нужно измерить длину стеклянных полочек, которые будут подсвечиваться. Это позволит определиться с метражом светодиодной ленты и рассчитать мощность блока питания.

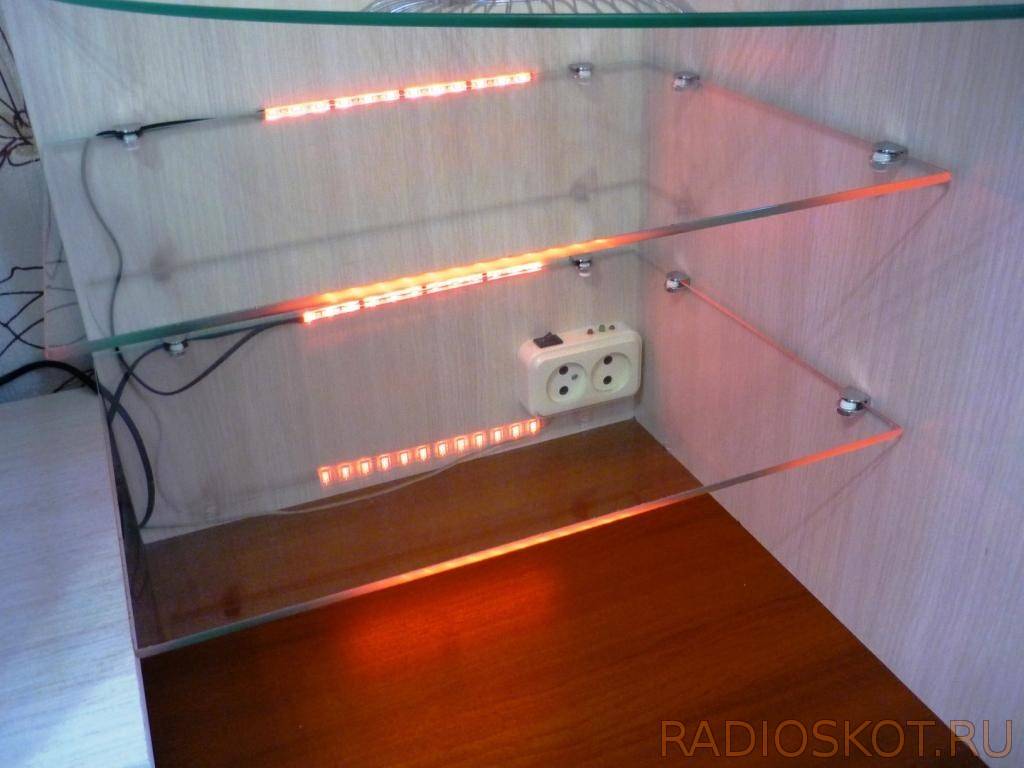

Если вы хотите чтобы полки меняли цвет, и используете ленты с цветными диодами, для управления этим процессом вам понадобится специальный RGB-контроллер. Он отвечает за интенсивность сияния лампочек, плавную перемену цветов и позволяет выбирать желаемый режим и настройки свечения.

Как сделать подсветку в шкафу?

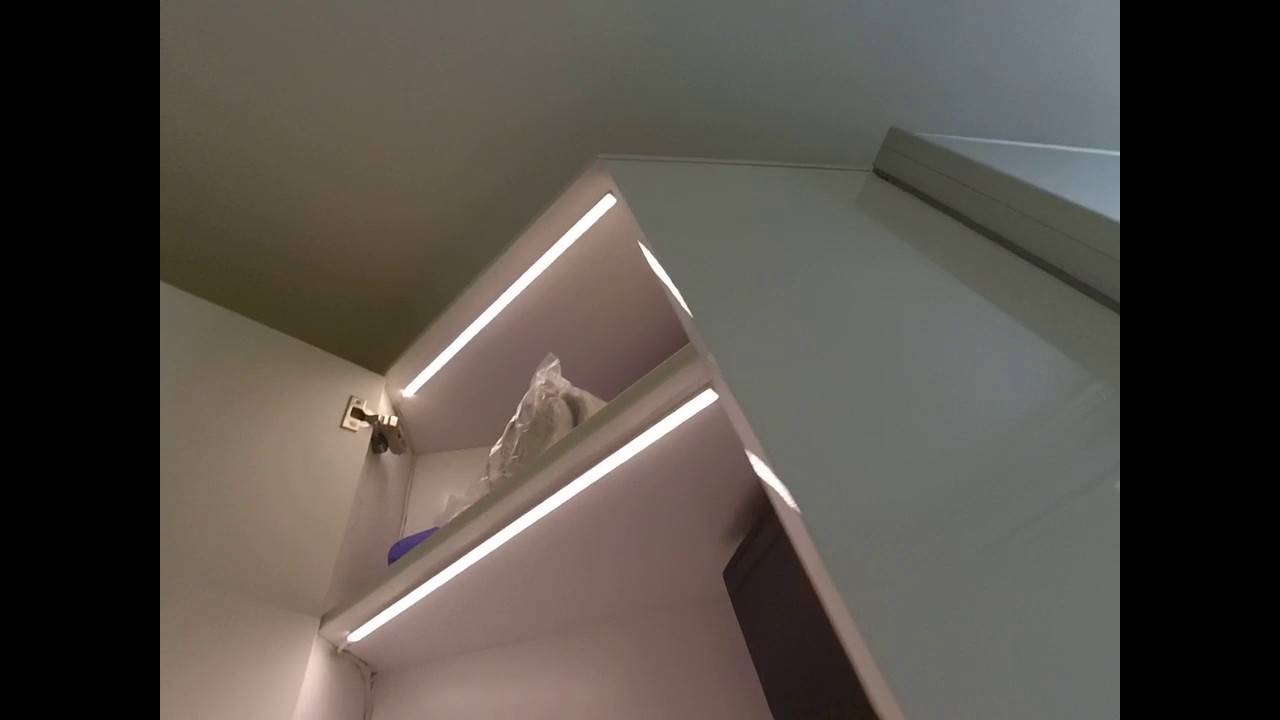

Светодиодные ленты

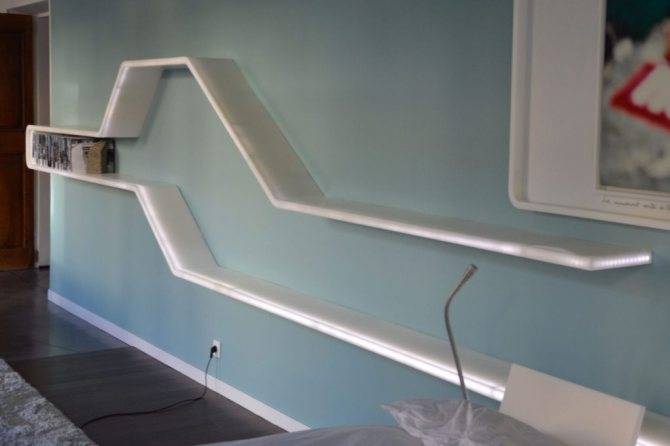

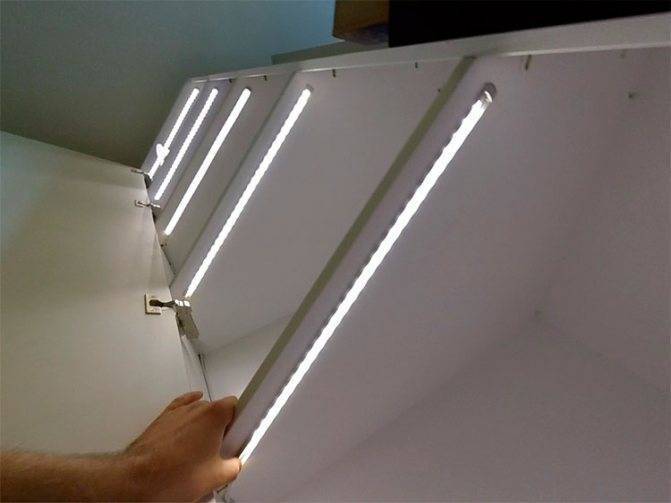

Торцевая подсветка

Не лишним будет предусмотреть автоматическое срабатывание светодиодов при открытии дверей шкафа. Это может быть скрытый тумблер, который будет механически нажиматься, когда створка двери открыта (такие системы обычно используются в холодильниках). Также может использоваться датчик движения с небольшим радиусом действия. Их легко можно подключить в цепь своими руками.
В зависимости от того, где именно Вы будете крепить подсветку, выбирайте ленту покрытую изоляцией или без неё. На видном месте логично использовать заизолированные диоды, для «застенок» подойдут и незакрытые. Подсветка также может прокладываться в специальный профиль с каналом для светодиодов. Он выглядит аккуратно и стильно, а также поможет значительно упростить сборку и монтаж.

Не стоит брать слишком мощные диоды — они обычно используются для подсветки витрин в магазине и выделения рекламных боксов. Дома же они будут слепить вас холодным ярким светом, и об эстетике или комфорте речь уже идти не будет.

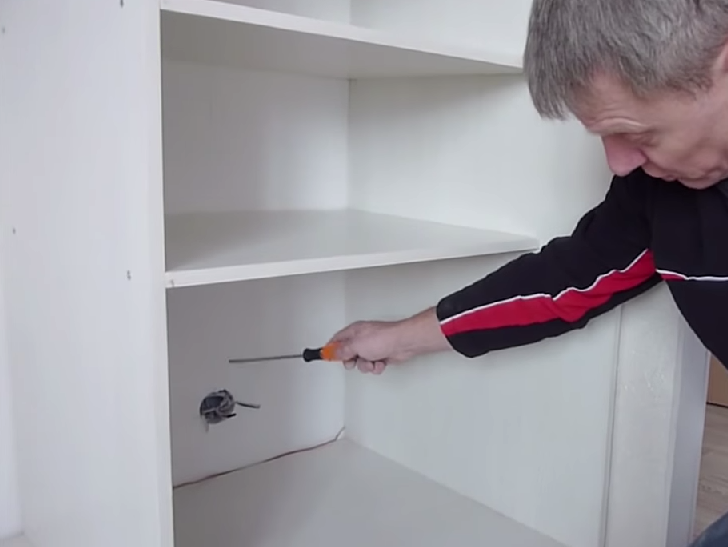

Позади каждой полочки в задней стенке шкафа просверлите небольшие отверстия — 0,3-0,5 мм будет вполне достаточно. Все провода и вилка прячутся за стенкой или за нижним цоколем шкафа, либо в другом удобном месте, скрытом от всеобщего обозрения. Также можете встроить незаметный мини-рычажок или кнопку управления в боковую стенку шкафа.

Как сделать подсветку в шкафу?

Питание полки

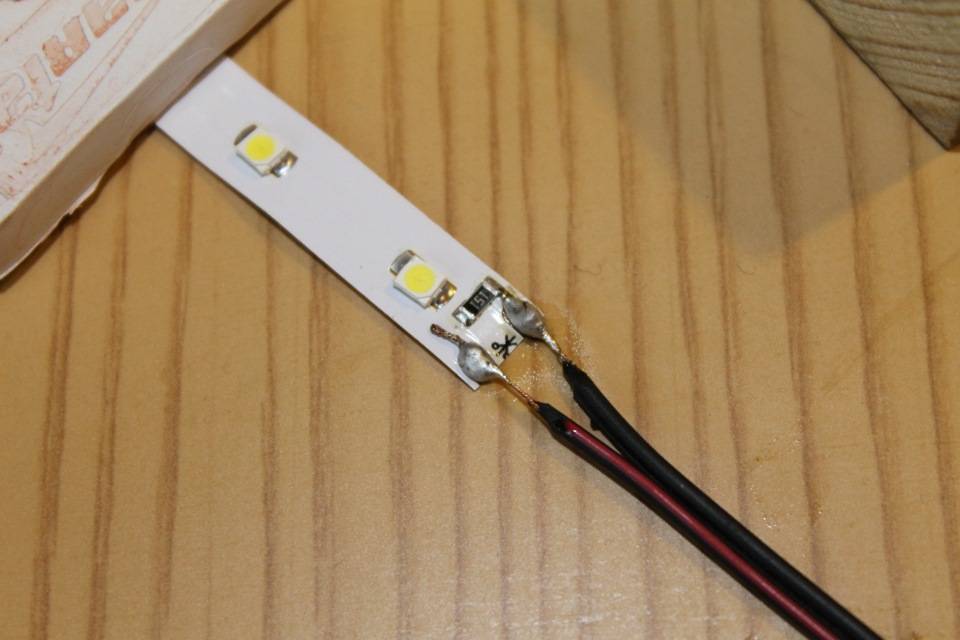

К каждой ленте припаиваются провода, которые потом собираются в единую цепь через специальные коннекторы (или просто скручиваются). Монтируется блок управления и выключатель. Полученная цепь подсоединяется к источнику питания: аккумулятору или прямо к сети, через переходник (обычно используется адаптер на 12 V, с силой тока равной 1 А, но лучше уточняйте у продавца технические требования к конкретным LED-лентам).

Где применяется светодиодная подсветка

Светодиодное освещение применяется для рекламы, освещения супермаркетов, фасадов, тюнинга машин, в ландшафтном дизайне. Но нам более важна подсветка дома и мебели.

  • светильники для безопасности — замечательная возможность осветить в коридорах, кухне, жилых комнатах полы, стены. В этом случае можно спокойно заходить в прихожую, кухню, спальную, детскую комнату и не включать центральное освещение.
  • подсветка рабочих зон — идеальный вариант организовать рабочую зону хозяйки на кухне. В том числе подсветить внутренние части шкафов, внутренних полок, тумбочек, островных конструкций. Хорошая возможность осветить свой домашний верстак, швейную машинку, места для занятий творчеством.
  • подсветка в труднодоступных местах — идеальный вариант экономного локального освещения в местах, куда сложно провести стационарную электрическую проводку и уж тем более — закрепить массивные светильники. Поэтому ленточное светодиодное освещение незаменимо для кладовок, оно помогает находить необходимые предметы на антресолях, организовать более функциональные гардеробные, поскольку все вещи и обувь будут на виду. Немного подробнее о шкафах купе: есть возможность подсветить каждый отдельный шкаф, полку. При этом траты на оплату электроэнергии будут минимальные.

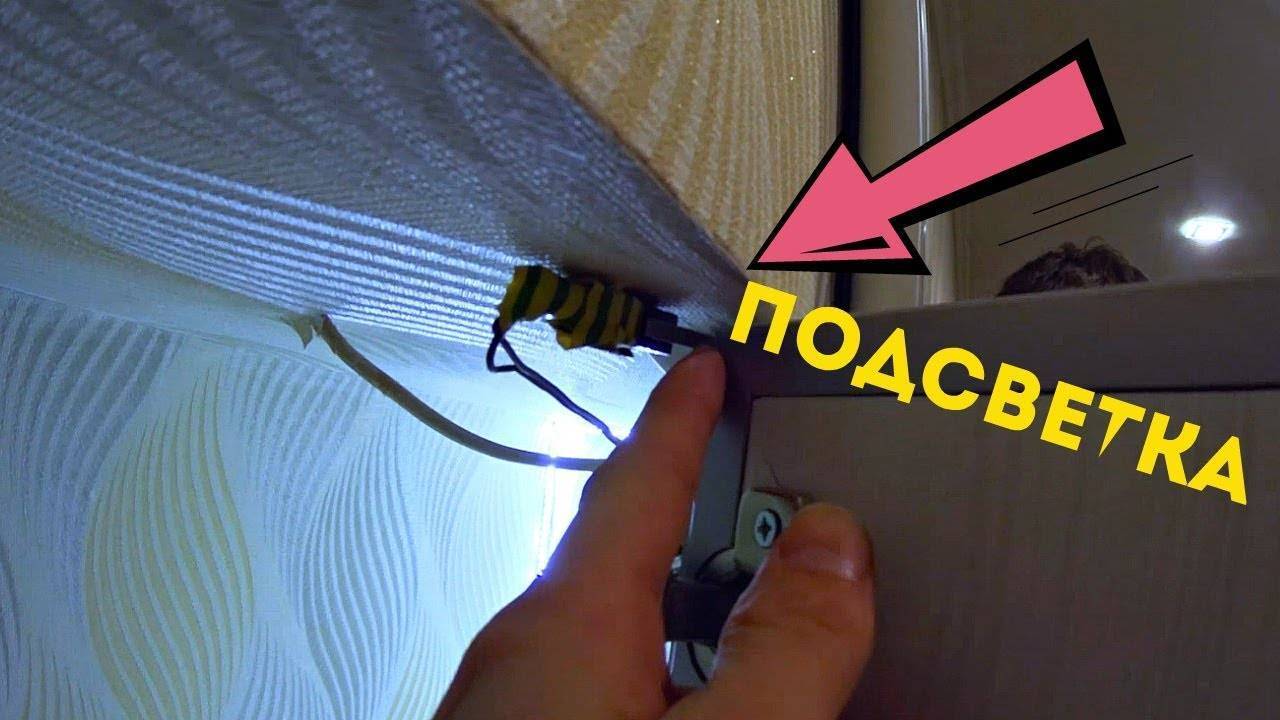

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Использование светодиодной ленты для подсветки шкафа

В последнее время в современных интерьерах любых помещений люди стараются подчеркнуть определенные элементы дизайна с помощью дополнительной подсветки. С помощью такого дизайнерского шага можно придать помещению романтичности, изысканности и необычности. Зачастую для этих целей используют светодиодные ленты.

Установив такую подсветку на кухню, гостиную или спальню, можно добиться визуального изменения внутреннего восприятия помещения. Особенно часто такая подсветка размещается на шкафах. Эта статья поможет вам не только понять, каким образом возможна установка светодиодной ленты на шкафы, но и какие существуют ее варианты.

Популярные статьи  Почему срабатывает дифавтомат при включении стиральной и посудомоечной машины?

С помощью чего лучше делать подсветку?

Сделать освещение внутри шкафа можно на разных источниках света: галогенных, люминесцентных, светодиодных. Сборка подсветки на галогенных лампах – самое трудоёмкое занятие, так как требует специального инструмента и знаний по монтажу точечных светильников. В процессе эксплуатации галогенки сильно нагреваются, имеют небольшой рабочий ресурс и потребляют много энергии.

Подсветка в шкафу на люминесцентной трубчатой лампе более экономична и легко собирается одним человеком. Но колба люминесцентной лампы представляет собой тонкое стекло, внутри которого находятся ядовитые пары ртути. Поэтому такое освещение для шкафа-купе не подойдёт. Самый надёжный способ осветить содержимое шкафа состоит в использовании источников света на основе светодиодов. Они безопасны в эксплуатации, почти не греются и легко монтируются на шкаф любого типа. Для общего освещения шкафа лучше воспользоваться светодиодной лентой или линейкой, установив ее вдоль всего внутреннего пространства.

Как сделать подсветку в шкафу?

Для подсветки отдельных полочек и отсеков идеально подойдут готовые светодиодные модули, которые имеют компактные размеры и работают от +12В. В шкафу-купе, где уже встроены точечные светильники, можно заменить прожорливые галогенки на светодиодные лампы аналогичного форм-фактора.

Как сделать подсветку в шкафу?

В данной статье подробно остановимся на светодиодной подсветке шкафа. Данный вариант легко реализуется своими руками в шкафу, как купейного, так и распашного типа.

Для этого нам понадобится: светодиодная лента с блоком питания (60-200 руб./м+200 руб.);

  • алюминиевый профиль (по желанию) (150 руб./м);
  • концевой выключатель (50 руб.);
  • провод типа ШВВП 2х0,75 (15 руб./м);
  • выключатель (100 руб.).

Теперь рассмотрим каждый компонент отдельно.

Светодиодную ленту желательно приобрести нейтрального белого света, чтобы меньше искажался оттенок освещаемых вещей. Если она собрана на светодиодах SMD 3528, то в качестве основы можно использовать любой материал (ДСП шкафа, пластик).

Как сделать подсветку в шкафу?

Для отвода тепла от чипов большей мощности потребуется небольшой радиатор в виде алюминиевого профиля. В самом простом варианте светодиодная лента клеится непосредственно к потолочному листу ДСП за верхней направляющей, по которой скользят раздвижные двери. Но существуют направляющие, которые не полностью скрывают световой поток и часть его попадает в поле зрения и ослепляет человека. В таком случае следует применить пластиковый уголок, на одну полку которого клеят светодиодную ленту, а другая препятствует прохождению света наружу. Для большего эффекта вертикальную полку уголка с внутренней стороны оклеивают светоотражающим скотчем.

Тот, кто на первое место ставит эстетическую составляющую, в качестве основания для светодиодной ленты должен использовать алюминиевый профиль с рассеивателем. Он одновременно выполняет полезную и декоративную функцию: препятствует быстрой деградации кристаллов и гармонично сливается с конструкцией шкафа.

Микровыключатель (концевик) необходим для включения/отключения света при открывании дверей. В шкафу-купе удобно установить два концевика симметрично с обеих сторон, чтобы разделить подсветку на две части. Каждый из них должен выдерживать максимальный ток нагрузки. Для шкафа длиной до 3 метров, потребление мощной светодиодной ленты не превысит 5А, 12В.

Необходимое количество провода зависит от удалённости распределительной коробки/розетки от шкафа. Для управления освещением можно задействовать как настенный, так и кнопочный выключатель на проводе.

Инструменты и материалы для монтажа светодиодных лент

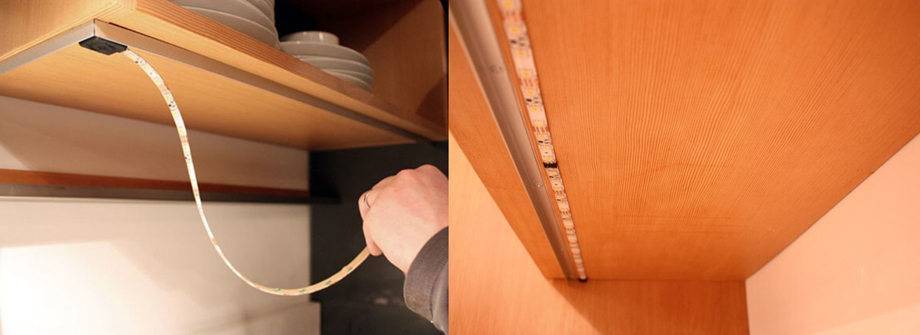

Для самостоятельной установки светодиодной ленты под кухонные шкафы потребуется:

  • соединение элементов можно выполнить различными способами, при этом потребуются: паяльник, припой, канифоль и термоусадочная трубка, или наконечники для проводов и обжим для наконечников, или коннекторы;
  • ножницы;
  • изоляционная лента, двухсторонний скотч, элементы крепежа;
  • инструмент для выпиливания отверстий в мебели для прокладки проводов, например — электролобзик;
  • выбранные светодиодные ленты;
  • блок питания и другие элементы электросхемы, при необходимости — диммер, усилители, контроллер;
  • короб (профиль) — при выполнении соответствующего монтажа;
  • кабель.

Важно понимать, что светодиоды все равно выделяют тепло во время свечения. Направлено оно в подложку, основу диода

Чтобы не допустить перегрева полупроводников, из-за чего существенно снижается их срок службы, желательно приклеивать ленту на специальный алюминиевый профиль или подложку с высокой теплопроводностью.

Как сделать подсветку в шкафу?

Выбор светодиодной ленты

Прежде чем приступить к практической части, нужно выполнить расчет светящейся ленты по таким важнейшим параметрам, как количество, мощность и другие светотехнические характеристики светодиодных элементов:

  1. Число лед-кристаллов в одном метре полоски может варьироваться – 30, 60, 120 и 240. Чем их больше, тем мощнее и ярче будет поток света.
  2. Размер led-элементов 35х28, 50х50 и т. д.
  3. Цветность подсветки – монохром SMD или трехцветная модификация RGB.
  4. Влагостойкость. Лед-полоски с показателем до IP 33 годны для подсветки полок в нормальном помещении, с IP 65 – для кухни, ванной, бассейна – но без прямого контакта с водой, а от IP 67 и выше – с возможность погружения, например, для подсветки бассейна, аквариума, душевой кабины.

Как сделать подсветку в шкафу?

Блок питания

Система подсветки для любых полок на базе led-полоски требует применения блока питания. Основная функция этого модуля – понижение и выпрямление напряжение до значений, соответствующих аналогичным параметрам светодиодных элементов.

Однако его нужно рассчитать по величие суммарной мощности цепочки освещения, следуя следующим правилам:

  1. Определить точную общую длину всех лед-полосок.
  2. Зная величину мощности одного метра светодиодной ленты, высчитать его суммарное значение всей подсветки.
  3. К результату нужно прибавить запас в 20-30%.

Как сделать подсветку в шкафу?

Например, при использовании одинаковой ленты длиной в 2 метра при мощности одного метра в 10 Вт, суммарный показатель составит 20 Вт. К нему прибавляется 20% (4 Вт), в итоге получается 24 Вт.

Места монтажа

Помимо метода монтажа, необходимо решить, где будет установлена подсветка. На практике можно встретить самые разные способы размещения светильников. Перечислим наиболее удобные решения.

Популярные статьи  Что такое провод ШВВП, его расшифровка и технические характеристики

Как сделать подсветку в шкафу?

  • Полки. Лампы тут освещают вещи, сложенные на полках. Не рекомендуется использовать галогенные светильники, больше никаких ограничений нет.
  • В дверках. Подобное освещение обычно делается декоративным, из-за особенностей размещения полноценную подсветку тут получить сложно. Зачастую для освежения дизайна мебели, в двери старого шкафа монтируется светильник. Наиболее популярным решением является использование LED-ленты по периметру.
  • На карнизе. Это элемент в верхней части модуля, который обычно слегка выступает вперед. Такое решение считается наиболее удобным. Светильник светит и перед шкафом, и внутри него. Обычно для карнизов используют точечные светильники.

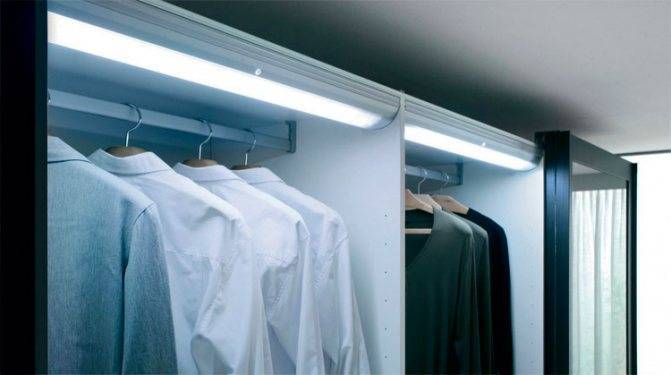

  • На штанге. Установка тут светильника даст возможность получить освещение всего шкафа, даже если он глубокий. Как правило, тут используется светодиодная лента или люминесцентная лампочка.
  • Подсветка обувницы. Тут размещается небольшой светильник, обеспечивающий комфорт взаимодействия с нижним отсеком.
  • По внутреннему периметру. В этом случае внутри мебели размещают ленту со светодиодами. В итоге получается отличное освещение отсеков.

Разновидности освещения

Могу сразу сказать, что самым оптимальным вариантом для создания подсветки в купе считается светодиодная или ЛЕД подсветка. Но есть несколько вариантов, которые могут использоваться.

  • Галогенки. Имеют хорошую светоотдачу, ровное распределение света, компактную конструкцию. При этом способствуют сильному нагреву, не любят перепады температуры и служат недостаточно долго;
  • Люминесцентные светильники. Не греются, обладают достойной светоотдачей, долго служат и представлены в широкой цветовой палитре. Но при высокой мощности имеют солидные размеры, процедура подключения сложная, плюс реагируют на внешнюю температуру;
  • Светодиоды. Не греются, экономят энергию, долго служат, безопасные. Сравнительно дорогие, не могут дать рассеянный свет и нуждаются в импульсных источниках питания;
  • LED ленты. Могут принимать любую форму, легко устанавливаются, работают от низкого напряжения, безопасные. Для подключения потребуется блок питания.

Делаем вывод, что светодиодные ленты самый выгодный вариант. Вместе со светодиодной лентой можно использовать автоматическое включение, организовать подсветку с датчиком движения, а функционировать все это может на батарейках.

Как сделать подсветку в шкафу?

Дизайнерские решения

Так как шкафы, находящиеся в наших домах бывают самой разнообразной конструкции, то и их подсветка тоже бывает различной. В интерьере помещений можно использовать следующие варианты дополнительной подсветки:

  • комбинирование освещение, применяемое для выделения шкафов в доме как отдельных зон. В данной ситуации выделять можно все полки шкафа или просто контур изделия. Используется для подсветки кухонных шкафчиков;
  • верхняя подсветка, которая позволяет осветить мебель сверху. Такое решение будет отличным выходом для высоких шкафов-купе в гостиной или спальне;

нижняя подсветка. Применяется очень часто на кухне, когда необходимо осветить рабочее пространство над столешницей или рабочей поверхностью, находящейся под навесной кухонной гарнитурой.

Каждое из вышеперечисленных решений интерьера имеет свои достоинства и недостатки. Например, комбинирование освещение всего шкафа означает достаточно сильный свет, что будет не очень приятно для глаз. Здесь следует подобрать небольшую интенсивность освещения. Верхняя подсветка носит скорее декоративный характер. А вот нижнее освещение не даст осветить все внутреннее содержимое шкафа. Конечно, вы можете легко видоизменить каждый тип, чтобы он больше соответствовал вашим потребностям. К примеру, можно комбинировать освещение со светодиодной лентой и с точечными светильниками. Кроме этого можно установить ленту на дверцы или под полки внутри кухонной гарнитуры. Это даст возможность освещать содержимое шкафа и не терять время на поиски нужных на кухне предметов: специй, приправ, кухонных девайсов и т.д. На кухне очень часто в напольных шкафчиках используется светодиодная подсветка для выдвижных элементов гарнитуры, где хранятся ножи, ложки, вилки и т.п.

Как сделать подсветку в шкафу?

Подсветка выдвижных ящиков

Как видим, любой шкафчик или шкаф-купе можно осветить с помощью светодиодной ленты и сделать его более удобным в эксплуатации. При этом следует помнить о достаточно обширном разнообразии подобной подсветки. Поэтому для каждого интерьера нужно делать внимательный выбор, чтобы подчеркнуть дизайн, а не сделать его хуже.

Шкаф купе с подсветкой: современные идеи, как подключить самому

Как сделать подсветку в шкафу?

Всем привет! Вряд ли кто-то уже сомневается в практичности и функциональности современного шкафа-купе. Но есть ситуации, когда им требуется некоторая доработка или усовершенствование. Так в результате появился шкаф купе с подсветкой, которая упрощает поиск вещей в наиболее глубоких моделях.

Подсветка отлично подойдет для внутренней и наружной организации пространства. Но если наружная подсветка служит в основном как декоративный элемент и эстетическая составляющая, то внутренние светильники обеспечивают повышенное удобство пользования мебелью, упрощает поиск вещей и их складирование на полках и вешалках.

Не зря в России, в Украине и многих других странах все чаще ищут модели уже с заводской подсветкой. Купить в Спб или в Москве такую мебель не составит труда. Но также можно и сделать свет внутри и снаружи своими руками. Тут лишь нужно выбрать подходящий комплект, а также учесть наличие необходимости использования допсвета для шкафа.

Как сделать подсветку в шкафу?

Установка и соединение в цепь элементов подсветки мебели своими руками

Для сверления отверстия под галогенный светильник используется фреза коронка.

Как сделать подсветку в шкафу?

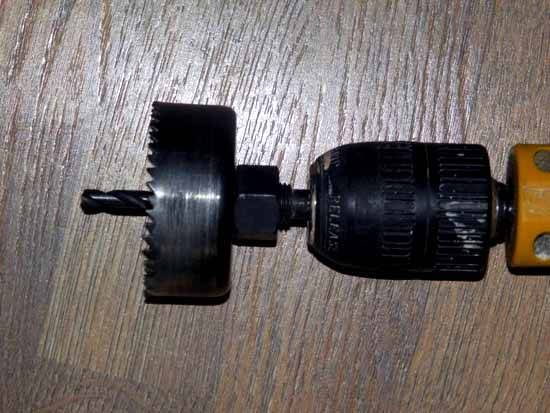

Рис. 3. Фреза коронка для сверления отверстий для галогенных светильников

Сначала сверлим на глубину 5-10 мм, затем переворачиваем заготовку и досверливаем. Если не применять этот прием и сверлить сразу насквозь, то с противоположной стороны вырвет значительный кусок ДСП.

Как сделать подсветку в шкафу?
Рис. 4. Сверление отверстия под корпус галогенного светильника

Подключение галогенных светильников простое: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить к трансформатору.

Рассмотрим детально на фотографиях как соединяются между собой все элементы подсветки
мебели между собой.
Для параллельного соединения светильников используем клеммные соединители или колодки.

Как сделать подсветку в шкафу?
Рис. 5. Подключение галогенного
светильника с помощью клеммной колодки

Клеммники по способу затягивания проводов делятся на клеммники с затягивающим винтом и с прижимной пластиной. У клеммников с винтом есть недостаток: провод при затягивании контакта можно повредить. Колодки с прижимающими пластинами более надежны и при затягивании провод прижимается к клемме пластиной.

Как сделать подсветку в шкафу?
Рис. 6. Клеммник с затягивающим винтом
и прижимной пластиной
Как сделать подсветку в шкафу?
Как сделать подсветку в шкафу?
Рис. 7-8. Элементы подсветки для мебели
соединены в цепь

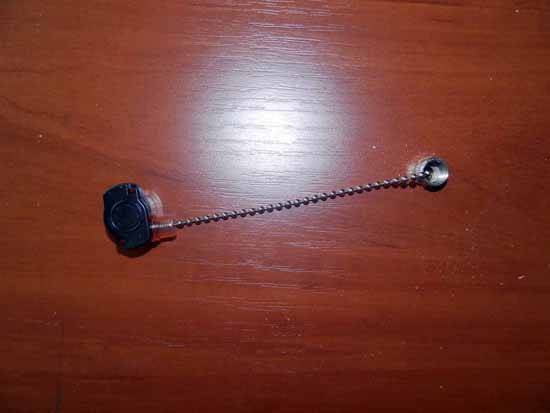

В качестве выключателя можно использовать цепочный выключатель.

Как сделать подсветку в шкафу?

Рис. 9. Цепочный выключатель для
подсветки

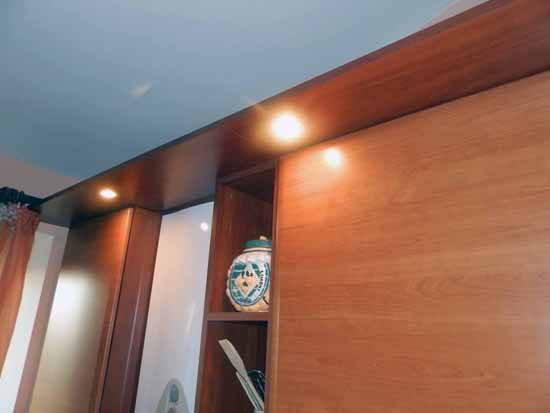

Ниже приведены фото установленной подсветки. Единственно, что на примере козырька кухни, но принцип одинаковый, что для кухонь, что для шкафов купе.

Как сделать подсветку в шкафу?

Как сделать подсветку в шкафу?
Рис. 10-11. Подсветка мебели своими
руками в рабочем состоянии

Читайте далее:

  • Подсветка шкафа
    купе, освещение гардеробной комнаты
  • Как своими руками сделать подсветку шкафа купе?

  • Подсветка светодиодной лентой своими руками

  • Как подобрать сечение провода для подсветки шкафа купе
    (цепь 12 вольт)

  • Выключатели, диммеры для подсветки шкафа купе

  • Светодиодная подсветка мебели

  • Умная
    подсветка шкафа купе
  • Как подобрать рассчитать мощность блок питания для
    светодиодной ленты

  • Контроллеры для светодиодной ленты, какие бывают виды
    контроллеров, какой выбрать для подсветки мебели

  • Подключение, монтаж светодиодной ленты

  • Подсветка шкафа купе светодиодной лентой

  • Коннекторы для светодиодных лент. Клеммы для соединения
    проводов

  • Светодиодная лента для подсветки мебели

  • Виды светодиодных лент, что выбрать для подсветки мебели

Подготовка к монтажу

На подготовительном этапе составьте схему электроснабжения устройств подсветки с детальным расположением всех элементов питания, софитов, лент и выключателей. Данную процедуру удобно производить на заводском плане шкафа, который поставляется с ним в комплекте. Затем перенесите схему на каркас шкафа, сделайте разметку точек установки оборудования, прокладки кабеля.

Для выполнения работ вам понадобятся некоторые материалы и инструменты, которые следует заготовить заранее:

  1. светодиодные ленты или софиты;
  2. провода для питания – выбираются в соответствии с потребляемой мощностью;
  3. блок питания для подключения осветительного оборудования шкафа на 12 В;
  4. контроллер для подключения RGB ленты;
  5. световой короб для организации закрытых светодиодных полос;
  6. клеммные соединители, припой и флюс для соединения электрического соединения;
  7. клавишный выключатель, кнопка или пульт управления для коммутации подсветки шкафа.

Из инструментов вам пригодиться дрель с насадками для разработки круглых отверстий в платяных или кухонных шкафах. Шуруповерт или отвертка для работы с крепежными деталями, строительный степлер, паяльник. Слесарный инструмент – пассатижи, кусачки, канцелярский нож, ножницы и т.д. При наличии всего необходимого можете приступать непосредственно к монтажу подсветки.

Использование различных источников света в гардеробной комнате

На фото ниже не сразу определишь, что является основным источником света.
Тут и скрытая подсветка светодиодной лентой, которая позволяет эффектно подсветить элементы гардеробной, что не возможно достичь с помощью причудливой люстры на потолке. Здесь и точечные и трековые источники света, позволяющие охватить все укромные уголки.

Рис. 37. Использование различных источников света в гардеробной комнате

Используйте светодиодную ленту, как дополнительный источник освещения к лампе на потолке.

Рис. 38. Светодиодная лента как
дополнительный источник освещения гардеробной комнаты

Читайте далее:

  • Подсветка шкафа
    купе, освещение гардеробной комнаты
  • Как своими руками сделать подсветку шкафа купе?

  • Подсветка светодиодной лентой своими руками

  • Как подобрать сечение провода для подсветки шкафа купе
    (цепь 12 вольт)

  • Выключатели, диммеры для подсветки шкафа купе

  • Светодиодная подсветка мебели

  • Умная
    подсветка шкафа купе
  • Как подобрать рассчитать мощность блок питания для
    светодиодной ленты

  • Контроллеры для светодиодной ленты, какие бывают виды
    контроллеров, какой выбрать для подсветки мебели

  • Подключение, монтаж светодиодной ленты

  • Подсветка шкафа купе светодиодной лентой

  • Коннекторы для светодиодных лент. Клеммы для соединения
    проводов

  • Светодиодная лента для подсветки мебели

  • Виды светодиодных лент, что выбрать для подсветки мебели

  • Технический свет в
    дизайне интерьера Вашего дома

Какие часто допускаются ошибки?

Если не разобраться в том, как крепится светодиодная лента в кухонном гарнитуре, то можно допустить много серьезных ошибок. К ним относится:

  • приклеивание ленты высокой мощности непосредственно к стенкам шкафчиков без использования профиля, что ведет к тому, что изделие отваливается, а также светодиоды быстро выходят из строя;
  • использование строительного степлера, с помощью которого прикрепляется лента к поверхности из древесины или гипсокартона, но если неправильно выбрать место крепления, то это приводит к повреждению светодиодов;
  • приклеивание открытых светодиодов непосредственно к алюминиевому профилю, что приводит к их быстрой поломке;
  • применение профиля из пластика, который не дает нужного эффекта охлаждения, поэтому нужно пользоваться исключительно материалами, специально предназначенными для этой работы;
  • использование термоклея, который при нагревании издает вредный и неприятный запах, а также он может привести к перегреву светодиодов.

Поэтому выбор светодиодной ленты для подсветки кухни, а также дополнительных материалов, должен выполняться с участием профессионалов. От грамотности выбора элементов и выполнения работы зависит, насколько подсветка будет долговечной, безопасной и привлекательной.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
