Заземляющие системы TT и IT

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

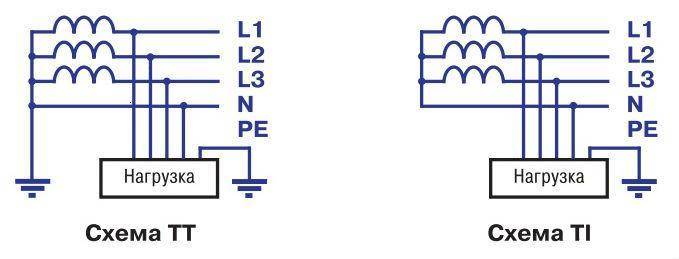

Схемы заземляющих систем TT и IT

Схема ТТ

Заземление TT применяется в тех исключительных случаях, когда обеспечить надежную защиту с применением системы TN-C-S не представляется возможным или связано со значительными затруднениями. Это в основном касается удаленных от городских центров территорий, обычно относящихся к отдаленным сельским местностям и регионам. В этих условиях все чаще применяются системы заземления TT, в которых предусматривается «глухое» соединение нейтрали трансформатора с землей с последующей передачей 3-х фазного напряжения с использованием четырехпроводной линии.

На стороне, где располагаются нагрузки, как правило, обустраивается уже не повторное, а местное заземление вертикально-штыревого типа. К нему подключаются все медные шины-проводники PE, подсоединяемые с другой стороны к корпусу электрооборудования.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?
Четырехпроводная система заземления TT

Эта система официально разрешена к применению на территории России совсем не так давно. Несмотря на это она быстро «прижилась» в различных условиях эксплуатации энергосистем и широко используется в сельских районах, удаленных от городских центров на значительные расстояния. В пределах городской черты схема заземления типа TT нередко применяется при обеспечении электричеством различных торговых точек и небольших временных построек, связанных с оказанием бытовых услуг.

При этом подходе к организации систем защитного заземления должны выполняться особые требования. Они касаются вопроса установки в обслуживаемые цепи приборов и устройств защитного отключения (УЗО), а также специальных молниеотводов с функцией защиты от грозы.

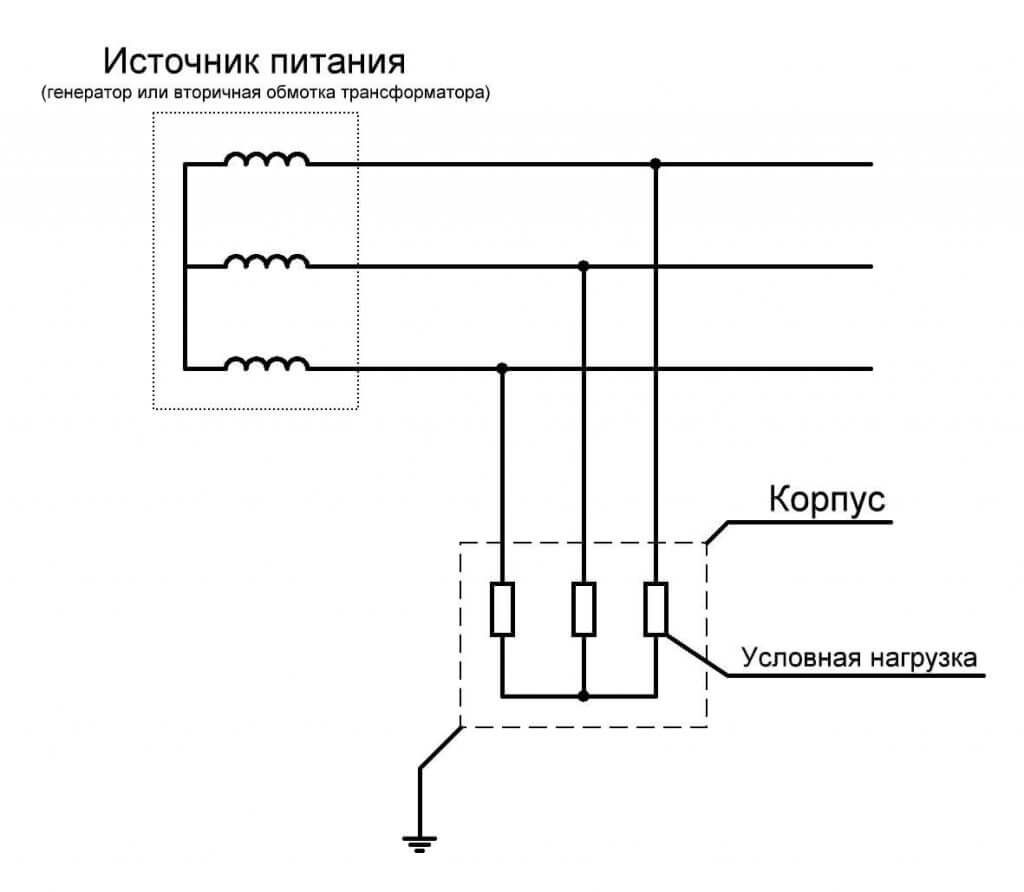

Схемы IT

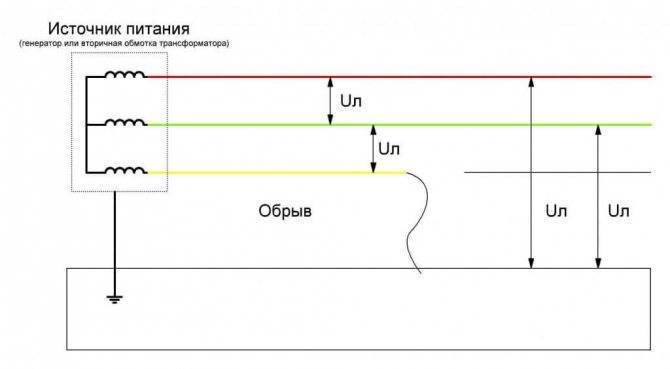

Во всех рассмотренных ранее системах нейтраль наглухо связана с землей, что превращает их в универсальные и надежные средства защиты. Вместе с тем они не лишены серьезных недостатков, описанных при анализе, проведенном в соответствующих разделах. Более высокий уровень безопасности гарантируют системы, в которых используется никак не связанный с землей нейтральный провод.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?
Системы заземления IT – это классический вариант изолированного от земли включения кабельных линий, не имеющий аналогов по степени гарантируемой им безопасности

Такое включение без нейтрали характерно для схем, обозначаемых как IT. Отсутствие факторов, приводящих к отключению энергоснабжения и потере системой защитных функций, позволяет применять их на следующих объектах:

  1. во взрывоопасных зонах;
  2. в отделениях медицинских учреждений с установленным в них специальным оборудованием, предназначенным для сохранения жизни пациентов и больных;
  3. на профильных предприятиях, занимающихся нефтепереработкой и газодобычей;
  4. во всех отраслях энергетики, а также в научных лабораториях, оснащенных особо чувствительным оборудованием;
  5. на других, не поддающихся учету объектах, связанных с вопросами обороны, в частности.

Системы заземления IT – это классический вариант изолированного от земли включения кабельных линий, не имеющий аналогов по степени гарантируемой им безопасности. Его основные характеристики – это изолированное состояние нейтрали трансформатора – «I» и наличие на приемной стороне собственного контура заземления («Т»). Напряжение к потребителю поступает в этом случае по ограниченному количеству шин, а все проводящие ток части оборудования надежно подсоединяются к местному заземляющему устройству (ЗУ).

Рассмотренный способ организации защиты только подтверждает правило, гласящее, что надежное заземление является гарантией эксплуатационной безопасности (включая сохранение жизни человека).

В заключительной части обзора отметим, что все рассмотренные системы касаются организации защиты в электроустановках до 1 кВ в зависимости от способа прокладки нулевого провода. Имеющиеся при этом отличия касаются только отдельных деталей обустраиваемых сетей. В общем они предназначаются для следующих важных целей:

  • Обеспечение не только надежного во всех отношениях, но и безопасного в повседневной эксплуатации функционирования электрооборудования, подключенного на потребительской стороне.
  • Снижение вероятности случайного поражения током работающего на нем персонала и людей, пользующихся этими электроустановками.

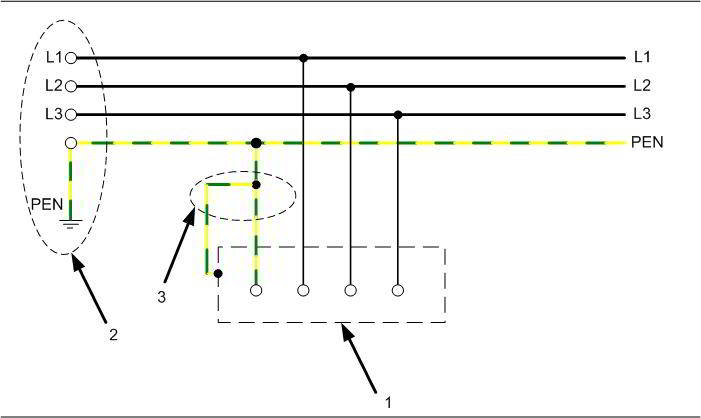

TN-C

Первая буква Т означает, что нейтраль источника питания соединена с землёй, что значит, что проводник рабочего ноля на подстанции уходит в землю. Вторая буква- N — означает связь открытых токопроводящих частей электроустановки здания с точкой заземления источника питания. Третья буква- С -означает ,что защитный и рабочий ноль находятся на одном общем PEN, то есть рабочий ноль и является защитным. По сути, эта система и является тем самым «занулением». Самая небезопасная из систем. Все токоведущие части, которые не должны быть под U,находятся под рабочим нулём. Защита построена на действие автомата после короткого замыкания. Защитный и рабочий ноль находятся в одном проводнике до распределительного щита.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?
Система заземления TN-C

1.Открытые токопроводящие части.

2.Источник питания.

3.Распределительный щит на квартиру.

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Популярные статьи  На стене есть двойная розетка, одно гнездо сгорело, можно ли втыкать приборы во второе гнездо?

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Плюсы и минусы

Плюс у такой системы всего один: такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.

Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).

Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.

Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.

Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,

Описание схемы электроснабжения TN-C-S

Перевод энергоснабжения жилого фонда, с системы TN-C на TN-S в настоящее время не реален, потому что потребует колоссальных затрат на модернизацию. Для обеспечения соответствующих норм электробезопасности оптимальным вариантом будет использование системы TN-C-S, которая является комбинацией TN-C и TN-S.

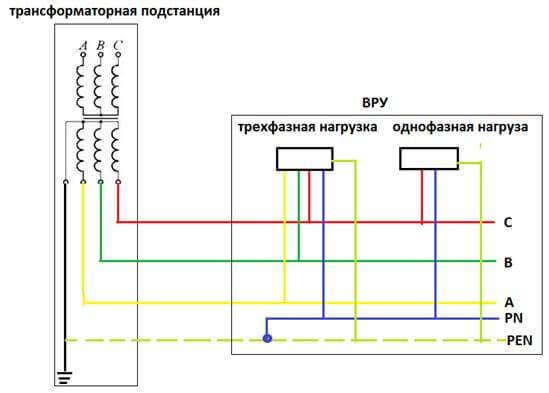

Смысл ее заключается в том, что от подстанции до вводного распределительного устройства (ВРУ) дома или коттеджа электроснабжение осуществляется с использованием одного проводника PEN. В водных распределительных устройствах (ВРУ) подъездов или частных домов, оборудованных повторным заземлением, происходит разделение PEN на нулевой PN и защитный проводник PE.

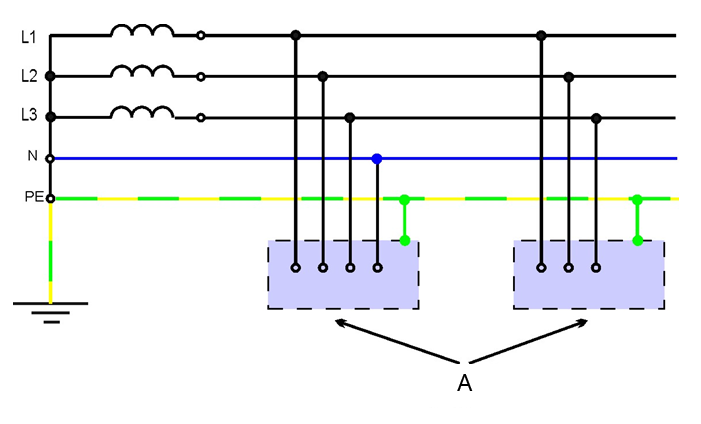

Согласно схеме предоставленной ниже, при заземлении типа TN-C-S к клеммам потребителей трехфазной нагрузки подводится 4 проводника, 3 из которых являются фазными проводами А, В, С, а четвертый – нейтральным проводом PN.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Защитный провод PE выполнен в виде перемычки между металлическим корпусом электроприбора и заземляющим контуром. Подключение потребителя к однофазной сети осуществляется одним фазным проводом и нейтралью PN с последующим заземлением корпуса выполненного из металла.

Схема разделения проводника PEN в ВРУ:

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Очень важно соблюсти необходимую величину сечения заземляющего проводника между заземляющим контуром и шиной заземляющего контура дома. Согласно п. 1.7.117 (см

Главу 1.7), заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2

1.7.117 (см. Главу 1.7), заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.

В сетях до 1 кВ

Общие сведения

Давайте разберемся где, как и в каких случаях используют изолированную нейтраль в электроустановках напряжением до 1000 В, так называемую систему IT. В ПУЭ главе 1.7. п. 1.7.3. дано определение похожее на то, что приведено выше, но оно несколько отличается. Там сказано, что корпуса и другие проводящие части в установках системы IT должны быть заземлены. Рассмотрим, как это выглядит на схеме.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Так как нейтраль трансформатора сети IT не соединена с землёй, то, говоря простым языком, у нас нет опасной разности потенциалов между землёй и фазными проводами. И случайное касание 1 провода под напряжением в системе IT безопасно. Из-за относительно низкого напряжения здесь пренебрегают емкостной проводимостью фаз.

В сетях с изолированной нейтралью нет выраженных фазы и нуля – оба проводника равноправны.

Популярные статьи  Eplan electric p8 — где купить, возможности

Ток через тело человека равняется:

Uф — фазное напряжение; rч — сопротивление тела человека (принимается 1 кОм); z — полное сопротивление изоляции фазы относительно земли (составляет 100 кОм и более на фазу).

Ток в этом случае возвращается к источнику питания через изоляцию проводов, а не в землю, как в случае с TN.

Так как сопротивление изоляции более 100 кОм на фазу, то сила тока через тело будет составлять единицы милиампер, что не причинит вреда.

Следующей особенностью этой системы является то, что токи утечки на корпус и токи КЗ на землю будут низкими. В результате защитная автоматика (релейная или автоматические выключатели) не срабатывают тем образом, к которому мы привыкли в сетях с глухозаземленной нейтралью. Но срабатывает система контроля сопротивления изоляции.

Соответственно при однофазном замыкании трёхфазной линии – система продолжит функционировать. При этом относительно земли возрастает напряжение на двух оставшихся проводах. Если человек коснется фазного провода – он попадает под линейное напряжение.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

В связи с такой конструкцией в сети с изолированной нейтралью нет двух видов напряжения в отличии от глухозаземленной, где между фазами Uлинейное (в быту 380В), а между фазой и нулём Uфазное (220В). Для подключения однофазной нагрузки к сети системой IT с напряжением 380В можно использовать понижающие трансформаторы типа 380/220 и подключать приборы между двумя фазами на линейное напряжение.

Общие понятия

Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.

Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.

Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.

Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:

  • Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
  • Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
  • Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).

Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.

Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.

К сожалению, на практике ситуация такова:

  • Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
  • Начинают пытаться «решать проблему» народными методами.

Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».

Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.

Система TN-C-S и TT — опасное соседство на примерах

Начнем с распределительного трансформатора. Нам известно, что общее сопротивление заземления нейтрали трансформатора и всех повторных заземлений PEN проводника воздушной линии не должно превышать 4 Ом. Сопротивление проводов воздушной линии примем 0,8 Ом. Также нам известно, что обязательное условие для системы TN (в частности TN-C-S) — наличие защитного зануления у потребителей.

Защитное зануление — это преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока. То есть простыми словами, соединяя открытые проводящие части в системе TN-C-S с PE проводником, полученным после разделения PEN, вы делаете зануление.

Теперь перейдем к самому умному в кавычках дому, в котором выполнено защитное заземление без зануления. То есть всем известная система TT. Смоделируем аварийную ситуацию с выносом потенциала на заземленные корпуса и предположим, что защитное отключение по каким-то причинам не сработало.

Что в этом случае произойдет? Цепь замкнется и будет иметь следующие пути прохождения тока:

  • От заземления TT к повторным заземлениям PEN проводника воздушной линии.
  • К заземлителю нейтрали трансформатора и в конечном счете к самой нейтрали.

А теперь представьте, что в это время человек, проживающий в доме с зануленным электрооборудованием (система TN-C-S) прикоснулся к одному из корпусов. В этом случае человек фактически превращается в повторный заземлитель и через него протекает ток. Сила тока зависит как от нагрузки в сети, сопротивления человека, обуви, пола, грунта, так и от общего сопротивления всех заземлителей нейтрали трансформатора.

Рассмотрим все на примерах:

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

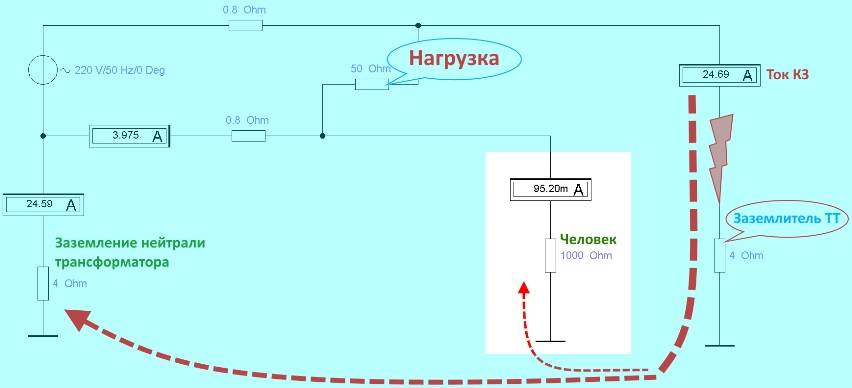

Что мы видим? Включена нагрузка 50 Ом. Фаза в доме с системой TT попала на заземленный корпус и далее произошел вынос потенциала через заземлитель. В данном случае заземляющее устройство имеет сопротивление 4 Ом. В цепи образовался ток 24,7А, который разделился, пошел к нейтрали трансформатора через человека (сопротивление 1000 Ом) и заземлители нейтрали. С учетом существенного различия в сопротивлениях через человека пройдет ток 95 мА.

Оставим исходные данные и изменим нагрузку с 50 Ом до 10 Ом. Нагрузка — это все электроприборы включенные в сеть. 10 Ом условно соответствует трем включенным электрочайникам с мощностью 2 кВт каждого. С повышением нагрузки ток в цепи уменьшился. Также пропорционально уменьшился ток, проходящий через человека с 95 мА до 80 мА.

Следующее изменение — увеличим сопротивление заземлителя в доме с TT до 40 Ом. В этом случае проходящий через человека ток значительно снизился до 3,4 мА.

Популярные статьи  Кабель ВВГНГ: конструкция, маркировка, основные характеристики

Вернем значение 4 Ом для заземлителя TT, так как многие, несмотря на использование УЗО, все же придерживаются мнения — что чем меньше, тем лучше. Но при этом в схему дополнительно введем повторные заземления PE проводника после разделения PEN на PE и N. В этом случае примем сопротивление заземлителя повторного заземления 30 Ом. Это значение из той же оперы, что и 4 Ом для TT, но на этом не будем заострять внимания. Продолжим и предположим, что имеется дополнительно 15 повторных заземлений по 30 Ом. В итоге их общее сопротивление будет 2 Ом.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

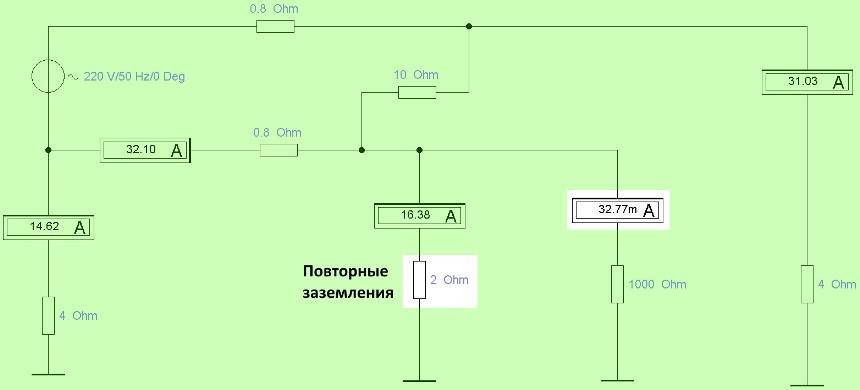

Как видно дополнительные повторные заземления также снизили проходящий через человека ток до 32,8 мА.

Теперь увеличим общее сопротивление человек + обувь + пол + земля до 5000 Ом. Сила тока, проходящая через человека значительно снизилась до 6,5 мА.

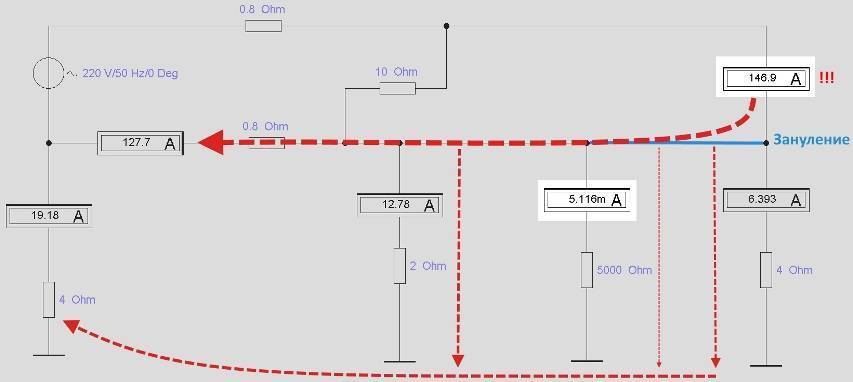

Для наглядности переделаем TT в TN-C-S, как требуют правила для системы TN:

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Что же мы видим? Ток, проходящий через человека упал, по сравнению с предыдущим примером незначительно. Но это не аргумент

Если вы обратите внимание, ток короткого замыкания в цепи значительно возрос до 147 А. И здесь уже трудно представить ситуацию, чтобы защитное отключение не сработало моментально

Поэтому, можно относиться как угодно к ПУЭ, но в случае чего — крайними окажетесь вы. А случаи, как вы могли заметить, могут быть разные. И если есть ограничения на применение системы заземления TT, значит нужно их обязательно учитывать.

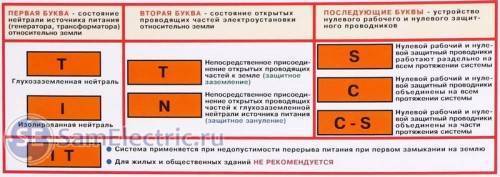

Обозначения и перевод названий систем заземления

Существуют TN, TT и IT системы заземления. Система TN, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Первая буква говорит о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя.

Как реализовать системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети?

Типы систем заземления

Буквы эти взялись из французского, и означают: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также из английского: «Combined» и «Separated» – комбинированный и раздельный.

  • T — провод подключен к земле .
  • N — подключение к нейтрали.
  • I — изолирование.
  • C — объединение функций, соединение рабочего и защитного нулевых проводов.
  • S — раздельное использование во всей сети рабочего и защитного нулевых проводов.

Также в схемах систем заземления используются следующие обозначения:

  • L – Line, Линия, на которой действует фазное напряжение по отношению к нулевому проводу.
  • N – Neutral, рабочий ноль, по которому протекает рабочий ток, равный току в проводе L (для однофазных систем).
  • PE – Protect Earth, защитная земля, провод защитного заземления.
  • PEN – совмещенный рабочий и защитный нулевой проводник.

Система заземления IT

Рассмотренные ранее системы с глухозаземленной нейтралью хотя и считаются достаточно надежными, однако обладают существенными недостатками. Значительно безопаснее и совершеннее являются схемы с нейтралью, полностью изолированной от земли. В некоторых случаях для ее заземления применяются приборы и устройства, обладающие значительным сопротивлением.

Подобные схемы используются в системе заземления IT. Они наилучшим образом подходят для медицинских учреждений, сохраняя бесперебойное питание оборудования жизнеобеспечения. Схемы IT хорошо зарекомендовали себя на энергетических и нефтеперерабатывающих предприятиях, других объектах, где имеются сложные высокочувствительные приборы.

Основной деталью системы IT является изолированная нейтраль источника I, а также контур защитного заземления Т, установленный на стороне потребителя. Подача напряжения от источника к потребителю производится с использованием минимального количества проводов. Кроме того, выполняется подключение к заземлителю всех токопроводящих деталей, имеющихся на корпусах оборудования, установленного у потребителя. В системе IT нет нулевого функционального проводника N на участке от источника до потребителя.

Таким образом, все системы заземления TN-C, TN-S, TNC-S, TT, IT обеспечивают надежное и безопасное функционирование приборов и электрооборудования, подключаемых к потребителям. Использование этих схем исключает поражение электротоком людей, пользующихся оборудованием. Каждая система применяется в конкретных условиях, что обязательно учитывается в процессе проектирования и последующего монтажа. За счет этого обеспечивается гарантированная безопасность, сохранение здоровья и жизни людей.

Зануление и заземление электроустановок

Что такое заземление

Заземление розетки

Заземление в частном доме своими руками: схемы, устройство, подключение

Схема подключения УЗО в однофазной сети без заземления

Заземление в частном доме своими руками

Плюсы и минусы

Плюс у такой системы всего один: такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.

Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).

Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.

Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.

Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
