Как правильно подключить счётчик на фасаде дома?

Содержание

Средства защиты

Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:

перчатки диэлектрические и рукавицы брезентовые (кожаные)

хлопчатобумажные перчатки

указатель напряжения

инструмент с изолирующими ручками

защитная маска с каской

когти, гаффы или лазы монтерские, в зависимости от типа опор

пояс монтерский

А это инструмент необходимый для подключения и выполнения работы на опоре:

зажим для СИП прокалывающий с изолированной срывной головкой

EnstoSicamNiled

Зажимы Ensto

Зажимы Sicam

Зажимы Niled

веревка 20м (толщина 10мм)

блочок

клинья отделительные ST214 — 2шт

нож электрика с изолированной ручкой

изолированные ключи с головками для срыва гаек на зажимах

держатель зажима ST34 (для Ensto)

аптечка

лопата, для подкопа основания опоры и проверки надежности ее установки

прибор для проверки степени загнивания деревянной опоры ПОЗД

Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:

Правила замены электросчетчика в частном доме 2020

  • сначала распределяют в щитке все элементы, так вы поймете, подходит ли он под размеры, и в процессе монтажа не будет возникать проблем;
  • на стене делают разметку, согласно которой фиксируют дин-рейку и бокс;
  • на рейку устанавливают автоматический выключатель;
  • согласно имеющейся схеме делают разводку;
  • фаза выводится на выключатель;
  • провода зачищаются на 10-20 мм и надежно фиксируются в клеммах;
  • кабеля не должны перехлестываться, иначе в этих местах они будут перегреваться;
  • устанавливается заземление.

Рекомендуем прочесть: Куда Платить Взносы Ффомс В 2020

— не вращается диск или вращается неравномерно; Необходимость замены электросчетчика с вышеуказанными неисправностями основана на положениях законов РФ: — «Об энергосбережении» от 03.04.1996 № 28-ФЗ; — «Об обеспечении единства средств измерений» от 26.06.2008г №102-ФЗ; — ГОСТ 6570-96 «Счетчики активной и реактивной энергии индукционные».

Как правильно установить счетчик электроэнергии на улице: правила установки

Для монтажа электросчетчика можно вызвать специалиста.

Если же хозяин дома знает, как правильно произвести монтаж прибора, он может сделать это самостоятельно. Для этого необходимо соблюдать технику безопасности и действовать по нижеприведенной схеме.

Шаг 1. Заявка в энергосбытовую организацию

Поставщик готовит необходимые документы, соглашение, присваивает лицевой счет для расчетов за электроэнергию. Снабженец выдает потребителю технические бумаги.

В них указывают:

  1. Тип счетчика.
  2. Автомат защиты ввода.
  3. Сечение и метраж провода.
  4. Название установочной панели (бокса).

Шаг 2. Установка счетчика

Получив техдокументы, можно монтировать прибор. При самостоятельном монтаже следует подготовить необходимые материалы и элементы.

Снаружи дома или на столбе закрепляют ЯУР-НГ (наружный распределительный ящик). Он снабжен нужными для крепления эл. счетчика элементами.

При самостоятельном монтаже устройства нужно соблюдать определенные правила:

  1. Перед началом работ отключить сетевую линию.
  2. Высота установки должна составлять 0,8-1,7 м.
  3. При температуре ниже 5° показания прибора некорректны. Следует подумать о приобретении отапливаемого электрощитка.
  4. Входная электрическая цепь подключается к автомату защиты линии, а затем к счетчику.
  5. Необходимо защитное заземление. При дисбалансе фаз или коротком замыкании электроника в доме не пострадает.
  6. Выход счетчика подключается на вводный автомат.
  7. Счетчик должен располагаться на расстоянии не менее метра от газопровода и линии водоснабжения.
  8. Пробное включение.

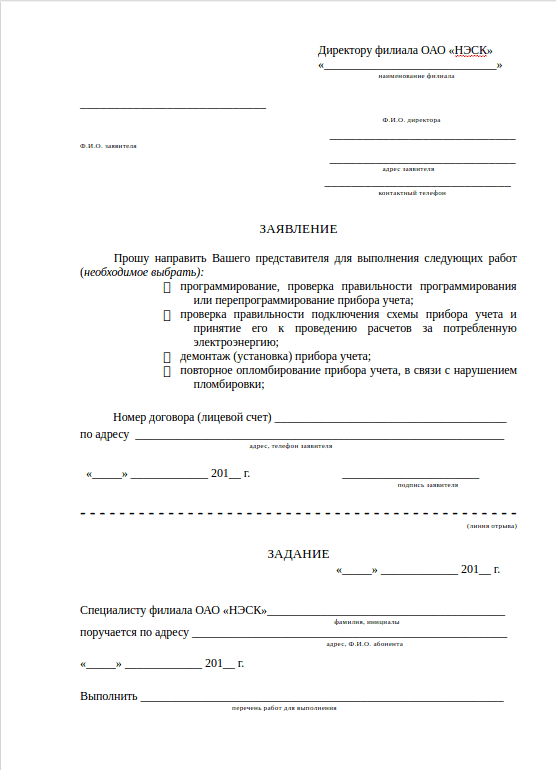

Шаг 3. Заявление на допуск прибора к использованию

Документ составляет потребитель в офисе энергосбытовой компании. Его можно отправить заказным письмом с уведомлением.

В заявлении отражается следующая информация:

  1. ФИО заявителя.
  2. Номер договора (счета).
  3. Адрес и телефон физического лица.
  4. Дата и подпись.

Шаг 4. Составление акта результатов осмотра и пломбировка устройства

Документ оформляет представитель поставщика. В нем сообщается об оказании услуги по технологическому присоединению счетчика, ее стоимость, технические характеристики подсоединения, данные прибора и начальные показания.

Расчеты за электричество производятся с указанной в акте даты.

Важно! При первичном монтаже электросчетчика его опломбировка производится бесплатно

Включение в однофазную цепь

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

Где лучше установить электросчетчик на улице?

В коттедже или на даче устройство можно закрепить на столбе, опоре, фасаде здания.

Есть определенные нормы монтажа прибора вне помещения и параметры крепления подвесной линии:

  1. Дистанция от стойки крепления до вводного модуля должна составлять не более 25 м.
  2. В низшей точке высота ответвления должна быть более 6 м. в местах движения транспорта, а над дорожками для пешеходов — более 3,5 м.
  3. Наиболее низкое место крепления кабелей к строению должно составлять более 2,75 м.

Установка прибора на столб производится после поступления разрешения от поставщика электроэнергии. Все работы должен производить лицензированный специалист.

Здание подключается к опоре с помощью кабеля. Снаружи он обладает изоляцией и защищен от влияния неблагоприятных погодных явлений.

Электроустройства на столбах и опорах помещают в металлические, либо пластиковые, короба. Провода ввода в помещение прокладывают в трубе из металла. Для исключения поражения человека током все металлические конструкции соединяются с заземляющим контуром.

Столб, к которому крепится счетчик, должен быть надежно установлен.

При монтаже учетного устройства на фасад строения следует соблюдать те же нормы, что и при установке его на опору.

Обязательно наличие разрешения поставщика электроэнергии.

Фасадный крепеж

Далее СИП нужно вести непосредственно по стене.

Это расстояние обеспечивают специальные фасадные крепления.

Вот их разновидности:

Универсальный зажим SO125 и мультискоба SO90.1

Дистанционные фиксаторы SO71 и SO76

Фасадный крепеж IEK КФК

Крепеж фасадный КВТ КФ

Фасадный кронштейн Sicam SC 93-6 PC

Фасадное крепление по СИП Niled SF 50

Монтируется все очень просто:

  • размечается трасса по 70см между кронштейнами
  • сверлятся отверстия
  • в эти отверстия вставляются закладные дюбеля
  • после чего молотком вбивается гвоздь или закручивается винт
  • если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
  • изолирующим колпачком прикрывается шляпка
Популярные статьи  Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.

Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.

  • от СИП до трубопроводов с водой должно быть не менее 100мм
  • до газовых труб не менее 400м

Какой электросчетчик выбрать для установки на улице?

Существуют бытовые счетчики электроэнергии, рассчитанные на установку вне дома. Они способны выдерживать колебания температуры воздуха, сохраняя при этом точность показаний.

Устройства бывают одно- и многотарифными, одно- или трехфазными.

Счетчики для улицы бывают разной мощности.

Для ее определения нужно рассчитать суммарную мощность всех электроприборов в помещении. Если она ниже 10 кВт, то подойдет счетчик на 60 А, если больше — на 100 А. Класс точности должен быть не ниже 2,0.

Сейчас выпускаются устройства, прекрасно работающие и при низких температурах.

При покупке установочного бокса нужно обратить особое внимание на его герметичность. Наличие подогрева необязательно

Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54.

Бокс следует выбирать с учетом конструкции счетчика.

Необходимо наличие окошка на дверце для снятия показаний.

В качестве уличного варианта больше всего подойдет однофазный электросчетчик — для небольшого дома и дачи, либо трехфазный — для многоэтажного коттеджа с бассейном, сауной и т. д.

В последнем случае главное грамотно подключить устройство и равномерно распределить нагрузку на контуры сети.

Электрические счетчики обладают более высоким классом точности, чем индукционные. Показания остаются стабильными при перепадах температур на протяжении всего срока эксплуатации.

При подборе типа крепления прибора лучше отдать предпочтение DIN-рейке. Она является универсальной.

Перед покупкой нужно обратить внимание на пломбу и дату последней поверки. Ее давность не должна превышать двух лет — для однофазных устройств и 1 года — для трехфазных

Как лучше подключить счетчик электроэнергии?

Оптимальный вариант установки счетчиков электроэнергии — в сухом теплом месте: предбаннике частного дома, в летней кухне или садовом домике, защищенном от атмосферных осадков и низких температур. Но подобный способ подключения оправдывает себя в тех случаях, если потребитель не препятствует контролирующим органам снимать показания учетного прибора и производить другие действия, предусмотренные служебными полномочиями.

Если же доступ в жилое помещение сотрудникам службы энергосбыта затруднен, то лучше установить прибор на фасаде дома, чтобы контролеры имели доступ к нему для снятия показаний. Если при такой установке повышается риск повреждения электроприбора из-за действий вандалов и третьих лиц, то вы можете потребовать у обслуживающего предприятия типовой договор о разделении балансовой принадлежности.

Это позволит распределить границы финансовой ответственности между поставщиком электроэнергии и потребителем. В случае выполнения требований по установке снаружи, а не в доме, за повреждение электроприбора будет отвечать компания, тогда как первоначальную установку и стоимость счетчика оплачивает потребитель.

Читать также: Действующий норматив температуры горячей воды в квартире многоквартирного дома

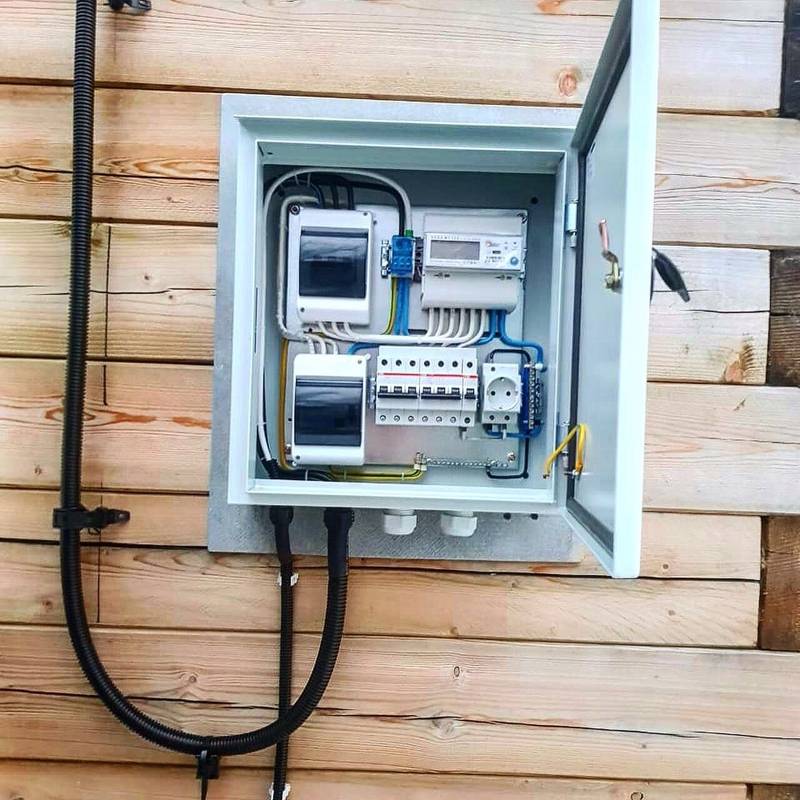

Если же для подключения электричества вы решите установить счетчик на фасаде здания, то для соблюдения правил ПУЭ необходимо оборудовать электроприбор дополнительными средствами защиты от атмосферных и температурных воздействий:

  • бокс внешнего исполнения с антивандальными свойствами;
  • внутренний бокс для монтажа электроприбора и подключения электричества к частному дому;
  • специальные крепления, исключающие незаконный демонтаж, в том числе с помощью грубого силового и механического воздействия (например, спиливания болгаркой).

Как правильно подключить счётчик на фасаде дома?

Таким способом вы найдете компромисс между требованиями обслуживающей организации к наружной установке счетчика электроэнергии и собственными финансовыми интересами. Установка защитных боксов и антивандальных креплений — более доступный вариант по сравнению приборами полупромышленного значения, обслуживание которых может обходиться до 50 тысяч рублей в месяц. Установка защитных ящиков для обычного счетчика будет стоить значительно дешевле — на уровне 4-5 тысяч рублей.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Как правильно подключить счётчик на фасаде дома?

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

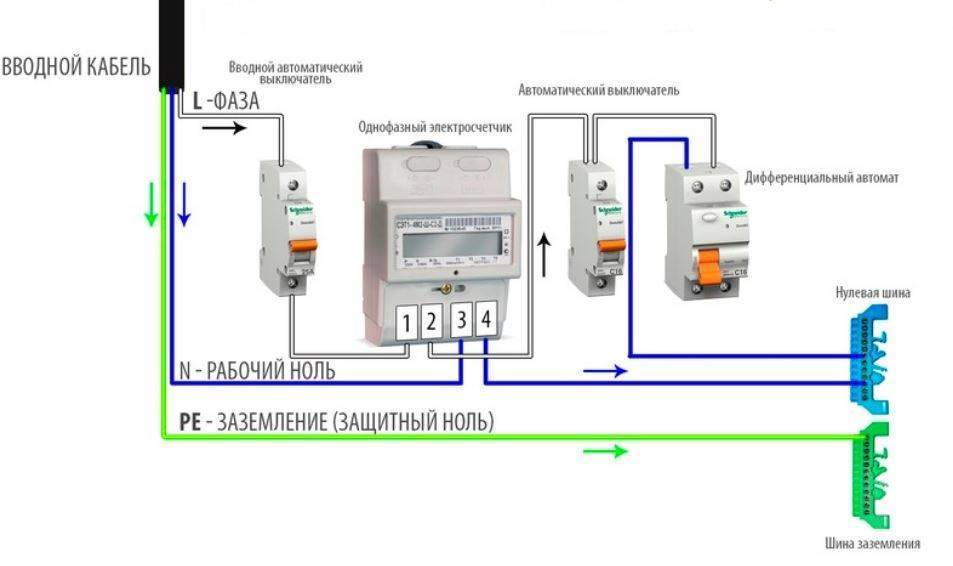

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Как правильно подключить счётчик на фасаде дома?

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Установка счетчика электроэнергии на улице: что нужно знать?

Существуют определенные правила и тонкости, которые нужно знать перед монтажом электосчетчика.

Устройства бывают электронными и индукционными. Вторые — менее точные, поэтому их заменяют электронными.

Перед покупкой нужно проверить целостность пломбы и уточнить срок ее установки.

Если монтируется общедомовой прибор, следует согласовать действия с соседями.

Установить счетчик может электромонтажник.

Перед началом работ нужно запросить у энергосбытовой компании договор на оказание услуг. Он содержит требования по установке, комплекс действий, права и обязательства сторон.

Порядок замены

Замена электросчетчика в квартире, частном доме, промышленных или других объектах невозможна без получения разрешения от энергетической компании, обеспечивающей поставку электроэнергии конкретному потребителю. Нахождение прибора учета в собственности потребителя не позволяет ему самостоятельно вскрывать пломбы во избежание штрафных санкций, так как они принадлежат компании – поставщику.

Куда обращаться для получения разрешения

  • Можно обратиться лично в энергетическую компанию. Не существует бланка установленного образца, пишется он в свободной форме, например, как на изображении.После регистрации заявления энергетическая компания направит специалиста, который зафиксирует показания прибора учета. Наличие практически у каждого мобильного телефона с функцией фотографирования упрощает этот процесс. Снятые с помощью мобильной электроники изображение счетчика с показаниями можно распечатать и отправить в энергетическую компанию вместе с заявлением. Специалист будет нужен только на стадии опломбирования после процедуры замены счетчика, где проверит показания с фотографии.
  • Инспектора можно вызвать на дом. Как специалист он проверит целесообразность замены, что подтвердит соответствующим документом и вскроет пломбы.
  • При отсутствии напряжения в доме или квартире по причине неисправности счетчика, надо воспользоваться услугами аварийной службы. Прибывший специалист имеет право на снятие пломб или ограничится разрешением на данное действие. После чего аварийная служба оповестит энергетическую компанию, чтобы замена устройства носила официальный характер.
Популярные статьи  Что такое резонанс напряжений?

Кто должен менять

Поменять счетчик электроэнергии может любой человек владеющий знаниями в электротехнике и имеющий практический опыт работы в этой сфере деятельности. Сделать замену по силам электрику из электроснабжающей организации, можно пригласить специалиста из обслуживающей жилищно – коммунальной конторы или просто попросить выполнить работу через знакомого электрика. Можно ли самому поменять электросчетчик в квартире? Никто не запрещает это делать, однако следует знать, что ответственность за качество работ лежит на исполнителе.

Как правильно подключить счётчик на фасаде дома?

В многоквартирном доме хозяин жилья не всегда обязан заниматься заменой прибора учета электроэнергии даже в случае проживания в приватизированной квартире. Если электрический прибор находится в подъезде, на лестничной клетке то он принадлежит к общедомовому имуществу и следить за его техническим состоянием должна управляющая компания. В исключительных случаях, когда устройство сломается по вине владельца или в договоре с управляющей компанией прописана обязанность замены электросчетчика в квартире хозяином, проблемы с заменой не лежат в поле деятельности управляющей компании.

Электросчетчик в частном доме практически во всех случаях должен быть куплен, установлен и при необходимости заменен на новый, собственником дома. Установка приборов учета в таких домах по требованию электроснабжающей организации производится на улице, что облегчает инспекторам съем показаний. Однако это идет вразрез с ПУЭ (Правила Устройства Электроустановок), согласно которым счетчик должен устанавливаться в сухих помещения с температурой не ниже 0 °С. Таким требованием можно воспользоваться при заключении договора о балансовой принадлежности с ресурсоснабжающей компанией. При установке счетчика на уличном столбе следует отразить в документе, что ответственность за перенос, замену прибора учета должны нести представители компании поставщика электроэнергии.

Как правильно подключить счётчик на фасаде дома?

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?Как правильно подключить счётчик на фасаде дома?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.Как правильно подключить счётчик на фасаде дома?

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита
  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.Как правильно подключить счётчик на фасаде дома?

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

  • индукционный;
  • электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

  1. Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
  2. Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
  3. Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
  4. Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

5 правил подключения

Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.

Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.

Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.

Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.

  • Вся работа делается строго по технологическим картам и с применением средств защиты:
  • технологические карты от Ensto — скачать
  • технологические карты от Niled — скачать

Однофазный или трехфазный?

Если для нормальной жизни вашего загородного дома не требуется очень большое напряжение, можно ограничиться однофазным счетчиком. Он подключается достаточно просто, самое главное – не спутать клеммы. Поставить вы его можете и сами, а специалист только проверит, как вы это сделали, опломбирует счетчик и выдаст вам соответствующий акт.

Популярные статьи  Сколько проводов диаметром 1,2 мм нужно, чтобы сделать провод сечением 6 мм.кв.?

С трехфазным счетчиком лучше не рисковать, если только вы — не профессиональный электрик. Проще всего вызвать мастера из любой лицензированной фирмы, занимающейся подобной деятельностью. Можно обратиться в ту же сетевую компанию, которая поставляет вам электроэнергию. При этом не забудьте проверить следующие документы:

  • типовой договор;
  • акт балансовой принадлежности;
  • задание на выполнение услуг.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения

Как правильно подключить счётчик на фасаде дома?Прямое подключение трехфазного электросчетчика

Подключать аппарат прямым способом следует так:

  1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
  2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
  3. Вывод проводов фазы на клеммы № 1, 3 и 5.
  4. Подвод входного (клемма № 7)и выходного (клемма № 8) нейтрального провода.
  5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение

Как правильно подключить счётчик на фасаде дома?В случае превышения нагрузки потребления номинала тока используется специальный разделительный прибор. Трансформатор выпускается с двумя обмотками. Первая – шина, продетая через середину, служит для защиты разрыва силовых проводов. Вторичная обмотка в виде витков тонкого кабеля подводится на счетчик.

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

  1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
  2. Вывод второго конца кабеля на клемму № 2 счетчика.
  3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
  4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
  5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
  6. Подключение клеммы № 10 на общую нейтральную шину зануления.

Виды анкерных зажимов СИП

К самому кронштейну на стене СИП закрепляется посредством анкерных зажимов. Марка их зависит от сечения провода и производителя.

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80 Как правильно подключить счётчик на фасаде дома?

Анкер IEK ЗАБ и ЗАБу Как правильно подключить счётчик на фасаде дома?

Анкер КВТ ЗАБ Как правильно подключить счётчик на фасаде дома?

Анкер Sicam GUKp Как правильно подключить счётчик на фасаде дома?

Анкер Niled DN 123 Как правильно подключить счётчик на фасаде дома?

И сводная таблица:

Производитель
Марка анкерного зажима
ENSTO
SO 243 — SO 157.1 — SO 158.1 — SO 80
IEK
ЗАБ — ЗАБу
КВТ
ЗАБ
SICAM
GUKp
NILED
DN 123

Например, какая разница между зажимом SO243 и SO80? Оба вроде бы подходят для сечения СИП 16мм2.

А представьте, что ваш ввод в дом от столба проходит через дорогу. И в один прекрасный день, грузовик с негабаритным грузом зацепит СИП, намертво закрепленный за кронштейн мощным анкером. Рывок будет такой силы, что вполне сможет вырвать кусок фасада.

А если будет анкерный зажим с меньшим усилием на разрыв, то он может просто сорвать провод с крепежа, оставив стену дома не тронутой.Как правильно подключить счётчик на фасаде дома?

Кстати, тоже самое должно произойти и на отпаечной опоре.

Подготовка к монтажу

Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.

Они могут быть как металлическими, так и пластиковыми.

Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.

Схемы подключения однофазного и трехфазного электросчетчика

Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.

Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации

Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт.
схема подключения однофазного счетчика

Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй  этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Энергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

Вводной щиток в сборе

Как установить счетчик электроэнергии

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
