Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Трёхфазные устройства

Реле контроля напряжения 3 фазное, часто называемое реле контроля фаз, используется в сетях 380В. Количество защитных функций трёхфазных устройств больше, чем у однофазных. Это и контроль наличия всех трёх фаз, и контроль уровня напряжения во всех фазах, и проверка правильной последовательности фаз, а также проверка уровня симметрии фаз относительно друг друга.

Обычное трёхфазное реле имеет три входных клеммы «L1», «L2» и «L3», к которым подключаются фазы A, B, C. Также есть выходные клеммы в виде блок-контактов.

Входные клеммы служат для измерения и контроля трёхфазного электрического питания, назначение выходных клемм – сигнализация или управление работой контактора.

Очень часто на производстве внутри вводных шкафов и щитов используются трёхфазные реле напряжения (контроля фаз), способные производить измерения и контроль электрических параметров одновременно в двух независимых друг от друга трёхфазных сетях. Обычно контролируется сеть основного питания и сеть резервного питания. Для управления силовыми контакторами используются выходные блок-контакты трёхфазного реле. Блокировочных контактов может быть несколько.

У трёхфазных реле напряжения, также как и у однофазных, можно производить регулировку значений минимального и максимального напряжения. А вот что касается регулировки по времени, то можно задавать не только время возврата, но и время срабатывания в аварийных ситуациях.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

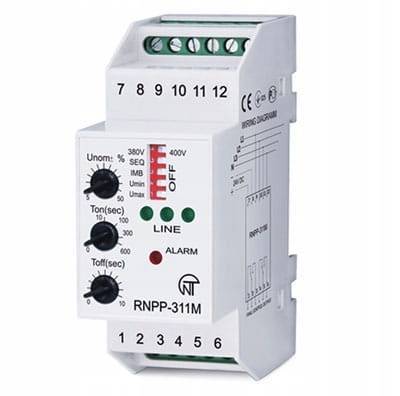

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

Защитное реле – назначение и принцип действия

Защитными или реле контроля напряжения называются специальные коммутационные электроприборы. Их задача – устанавливать и выполнять разрыв соединения в электрической цепи, если входная величина напряжения начинает скачкообразно изменяться.

Популярные статьи  Калькулятор маркировки резисторов с проволочными выводами

Защитное реле на щитке

РКН не выполняет функции стабилизатора напряжения. Зато эффективно оградит бытовую технику от аварийных ситуаций, если:

  • допустимое значение напряжения в 220 В повышается до 380 В.
  • рроисходит перегрузка фазы в трехфазной распределительной системе.
  • напряжение падает ниже нормы, а распределительная подстанция расположена на большом расстоянии от дома.

РКН защищает бытовые электроприборы благодаря способности к мгновенному прекращению подачи тока микропроцессором, если возникает аварийная ситуация. Возобновление электропитания сети происходит не ранее 6 минут после отключения.

Реле контроля заслуживает внимания благодаря ряду преимуществ:

  • работа внутри и вне помещений. В перечне параметров каждой модели производителя указывают допустимые колебания температуры воздуха окружающей среды. Некоторые РКН могут свободно выдерживать диапазон от — 20 градусов, до + 40 градусов по Цельсию.
  • установку прибора можно выполнить самостоятельно.
  • внешний вид прибора не выделяется на фоне окружающей обстановки.

Дополнительный плюс – во время работы РКН не оказывает никакого влияния на интенсивность освещения. Задача устройства – выполнить мгновенное отключение аварийного участка.

Какую выбрать уставку для реле напряжения

Основной вопрос при установке «барьеров» — какие пороговые значения напряжения лучше всего установить?

Для реле DigiTOP заводские установки составляют 170В и 250В соответственно.

Проблема двояка:

— с одной стороны, стремление установить как можно меньший диапазон пороговых значений, чтобы максимально обезопасить дорогую аппаратуру и бытовую технику;

— с другой стороны, постоянные срабатывания в случае незначительных отклонений напряжения от нормы затрудняют комфортное использование электроприборов.

Как найти компромиссное решение?

Эту проблему можно решить, устанавливая несколько реле контроля напряжения. Дело в то, что разные электроприборы по разному чувствительны к перепадам питающего напряженя.

Самые чувствительные это обычно аудио- и видеотехника (домашние кинотеатры, телевизоры и другая электроника). Конечно, выпускаются модели с большим рабочим интервалом питающего напряжения и со встроенной защитой. Но лучше и надежней такую технику питать напряжением в диапазоне 200-230В. Для защиты таких чувствительных приборов можно установить отдельный «барьер» установкой нижней границы 200В и верхней 230В соответственно.

Для бытовой техники этот диапазон может быть немного большим. Сильно занижать нижний предел не желательно, поскольку технику, в состав которой входят электродвигатели, пониженное напряжение может вывести из строя. Это холодильники, кондиционеры, стиральные машины и др. Для этой группы потребителей можно установить свое отдельное реле напряжение с уставками 190В и 235В соответственно.

Для электронагревательных приборов диапазон допустимых напряжений можно еще расширить от 170В до 250В, как заводские установки. Для этой группы приборов также можно установить отдельный «барьер».

Что касается освещения, то здесь можно поступить по разному. Для ламп накаливания желательно устанавливать верхний предел 250В. Хотя при повышенном напряжении значительно снижается их ресурс. Как вариант, можно поставить на группу освещения отдельный стабилизатор. Можно поставить под защиту реле напряжения с меньшей верхней уставкой, но в этом случае «цветомузыка» будет обеспечена.

Давайте рассмотрим схему с использованием нескольких «барьеров».

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

  • Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
  • Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
  • Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Кроме того, ЕЛМ реагирует на факт повышения или снижения U выше ниже установленного параметра.

Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Поэтому реле контроля фаз в этом случае просто необходимо. Напряжение на внутреннюю схему, как правило, подается с первой фазы L1.

При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Статья по теме: Энергетическое обследование это

Назначение устройства

Тонкости выбора При выборе реле контроля фаз напряжения нужно ориентироваться на технические параметры устройства, которое подключается к цепи. Различные схемы реле контроля фаз приведены ниже.

Кроме того, при выборе нужно учитывать модификацию реле. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

Рекомендации, касающиеся подключения

Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Назначение схемы: Контроль напряжения питания и привода на обрыв с применением устройств плавного пуска или частотного преобразователя. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики.

Для этого собирается стенд. На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
EKF Реле контроля фаз РКФ

https://youtube.com/watch?v=JDqRK2rmfkw

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Популярные статьи  Как лучше подключить шуруповерт: к блоку питания напрямую или к зарядному устройству?

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Монтаж реле напряжения – вид сверху

Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Популярные статьи  Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Принцип работы

Принцип распределения нагрузки между потребителями

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

  • пропадания любой фазы;
  • перекоса фазы;
  • нарушения чередования фаз.
