Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Что может произойти из-за ошибки

Если в ходе подсоединения контактов перепутан фазный и нулевой провод, индукционный счётчик будет работать и отсчитывать показания в нормальном режиме. Но для отдельных моделей электронных счётчиков неправильное подключение грозит выходом из строя. По опыту некоторых владельцев, после подобной ошибки прибор не запускался даже при последующем правильном подсоединении проводов.

Но с намного большей вероятностью владелец может ожидать следующих неприятных последствий:

  1. Поражения электрическим током – при верном подключении, фазный провод проходит через автомат с разрывом фазы в случае выключения. При ошибке в подсоединении проводов, отключённый автомат на входе не обеспечит обесточивания электропроводки – сеть по-прежнему останется под напряжением. Поэтому даже при незначительных работах (замене лампочки и пр.) человека может ударить током.
  2. Подобная схема расценивается представителями Энергонадзора как попытка воровства электроэнергии. Это грозит владельцу серьёзным штрафом в размере от 10 до 15 тысяч рублей. Дополнительно придётся оплатить расход энергии по нормативам от момента последней проверки электросчётчика, что выльется для потребителя в круглую сумму.

Короткого замыкания и порчи бытовых приборов не будет, но и перечисленные выше последствия достаточно серьёзны.

Что делать

Порядок действий в случае выявления ошибки при подсоединении фазного и нулевого провода к счётчику зависит от обстоятельств его подключения. Электросчётчик может устанавливаться:

  • представителем коммунальной организации – поставщика энергии;
  • непосредственно владельцем или нанятым им специалистом.

Следует учитывать, что к установке приборов учёта электроэнергии допускаются квалифицированные электромонтёры, имеющие группу электробезопасности не ниже третьей, в составе специализированной организации, получившей разрешение на выполнение указанных работ. Поэтому второй способ из указанных выше не совсем законен, но к нему прибегают многие владельцы, не дожидаясь представителей управляющей компании или поставщика электроэнергии. В этом случае правильность установки обязательно должна быть подтверждена соответствующим актом, составленным представителем Энергонадзора.

Если установку счётчика делала компания

При выявлении ошибки при подключении счётчика, необходимо:

  1. Сообщить в Энергонадзор о неправильном подсоединении проводов любым доступным способом (по телефону, через интернет и пр.).
  2. Обратиться с письменной заявкой в офис компании, выполнявшей работы по подключению.
  3. Согласовать дату и время снятия пломбы и повторного подключения.
  4. В назначенный день принять сотрудника компании и проконтролировать исправление ошибки.

Факт ошибочного подсоединения должен быть зафиксирован соответствующим актом. Аналогичный документ составляется по результатам выполнения работ. После подключения на счётчик устанавливаются защитные пломбы, предотвращающие несанкционированное вмешательство в его работу.

Можно ли самому поменять фазы

Учитывая, что электросчётчик после подключения подлежит опломбировке, поменять провода самостоятельно не всегда представляется возможным. Владелец сможет исправить ошибку только в ситуации, когда счётчик ещё не опломбирован. Но, в большинстве случаев эти работы должны выполнять представители поставщика энергоресурсов.

Основные правила установки

На точность и безопасность измерений влияет грамотность монтажа.

  • Перед началом работы электролиния обесточивается.
  • Оборудование монтируется на жесткой опоре.Клеммы закрепляются на высоте 0,8-1,7 м. Ответвление к потребителю прокладывается на отметке не ниже 3,5 м над участками, где ходят люди, не ниже 6 м – над проезжей частью.
  • Конструкция щитка подбирается с учетом климатических условий. Степень защиты – не ниже IP
  • Кабельные спуски, подъемы затягиваются в трубы.
  • Металлические элементы соединяются с контуром заземления.
  • Для защиты от перегрузки устанавливается вводной автомат.
  • После монтажа измерительный узел включается в сеть. Схема прилагается.
  • По окончании процесса выполняется контрольный запуск.
  • Для установки электросчетчиков обязательна группа допуска по электробезопасности.
  • Измерительный блок пломбируется. Щит запирается на замок.

Как устроен электросчетчик

Устройство однофазного электрического счетчика прямого включения Энергомера сейчас будет хорошо видно на фотографиях. Напоминаю, его внешний вид – на первом фото статьи.

На счетчике обычно стоят 2 пломбы, одна защищает от несанкционированного доступа клеммы счетчика, вторая – электронную схему счетчика. Этих пломб на моём счетчике уже нет.

Снимаем крышку, видим клеммы

Рассмотрим подробнее клеммы.

Клеммы электросчетчика

Клеммы зажимные, хорошо держат зачищенный провод на всём его протяжении.

Теперь самое интересное – вскрываем корпус счетчика:

Счетчик Энергомера цэ6807п. Снятая передняя панель

Счетчик энергомера. Снятая крышка, фото 2

Достаём потроха внутренности, и видим, что схема электросчётчика состоит их трёх основных частей:

Вынимаем внутренности электросчетчика Энергомера цэ6807п

Это 1) шаговый двигатель, на оси которого закреплены циферки, 2) плата с контроллером и 3) входные клеммы. Как видно, всё китайское (надеюсь, кроме клемм), поэтому и цена такому счетчику 650-750 руб.

Клеммы и плата с контроллером. Всё перевёрнуто, поэтому фазные клеммы счетчика – справа, нулевые – слева, не так как мы привыкли видеть.

Белый и зеленый проводочки – это выход измерительного шунта. Того самого шунта, на котором “оседает” напряжение, пропорциональное току через фазные клеммы. Это напряжение поступает на входы платы КТ1 и КТ2 и подается на обработку контроллеру.

Также с фазной клеммы берется питание для контроллера, это желтый проводок. Питание – бестрансформаторное, через конденсатор, выпрямитель и стабилизатор 5VDC.

Нулевая клемма используется для того, чтобы брать второй полюс для питания счетчика. А ещё для того, чтобы обеспечить соединение, и чтобы ограничить злоумышленные схемы включения счетчика.

С выхода платы контроллера через точки М1.1 и М1.2 поступают импульсы на шаговый двигатель. Тот самый, который тормозят с помощью магнита. Частота импульсов пропорциональна току, и дополнительно индицируется светодиодом.

Этот светодиод используют для проверки и поверки счетчика. Подсчитывают количество импульсов за (например) 5 минут, и смотрят на правильность показаний на передней панели.

В контроллере зашита программа, которая вырабатывает импульсы для работы шагового двигателя.

Вот фото печатной платы счетчика немного крупнее:

Клеммы и плата с контроллером. Ещё фото

Лучшие однофазные однотарифные счетчики электроэнергии

Домо- и квартировладельцы чаще всего пользуются самыми простыми однофазными и однотарифными счетчиками. В этом сегменте лидирующие позиции занимают российские производители. Эксперты отметили несколько качественных моделей.

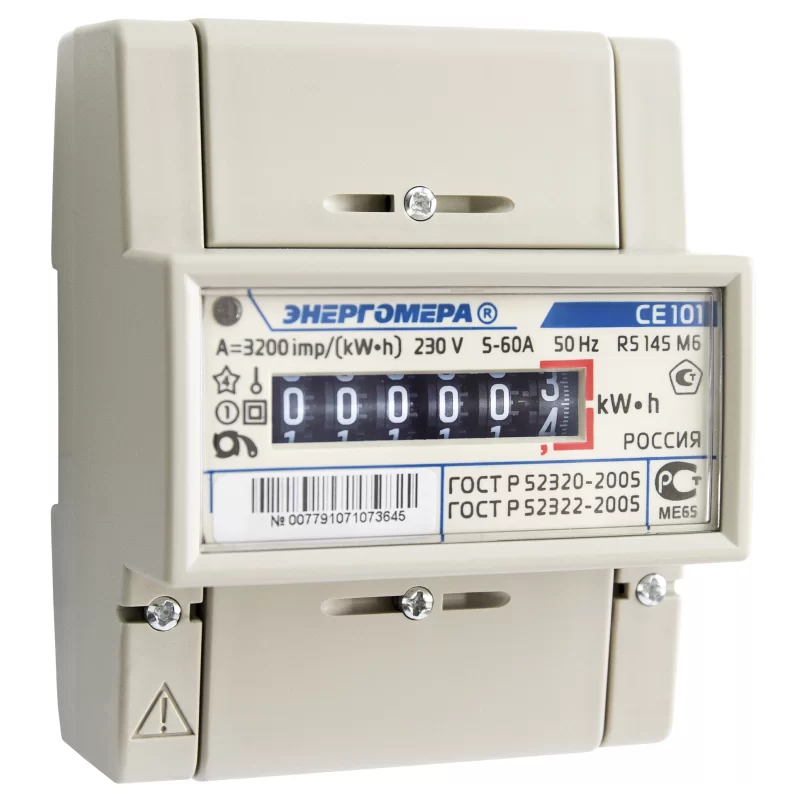

Энергомера СЕ 101 R5 145

Рейтинг: 4.9

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Точность показаний и надежность стали главными козырями электросчетчика Энергомера СЕ 101 R5 145 в борьбе за первое место рейтинга. Эти качества высоко оценили эксперты, о них часто упоминается и на форумах. Прибор предназначен для учета электроэнергии в бытовой сети (220 В). Надежность модели обеспечивает прочный корпус, а крепление осуществляется на DIN-рейку. Отечественное изделие отличается компактными размерами (110х89х72,5 мм), а весит оно всего 400 г. Рабочий диапазон температур составляет от -30С до +70°С.

Популярные статьи  Как выполнить подключение сабвуфера в машине, если нет фишки?

Пользователи положительно высказываются относительно простоты эксплуатации, компактных размеров, точности и дизайне. Отдельные потребители жалуются на небольшой срок службы.

  • стильный дизайн;
  • точные показания;
  • прочный корпус;

выраженных нет.

Инкотекс Меркурий 201.5

Рейтинг: 4.8

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Более доступной ценой отличается от победителя рейтинга счетчик Инкотекс Меркурий 201.5. Эта модель предназначена для учета электроэнергии в однофазной сети, она имеет первый класс точности. Безвинтовой корпус предотвращает проникновение посторонних лиц внутрь, способ крепления производитель выбрал на DIN-рейку. Прибор способен работать в широком диапазоне температур (-40…+55°С), что существенно расширяет область применения. Примерно схож счетчик с лидером по габаритам и весу, но вот счетный механизм у модели механический.

Второе место эксперты отдали прибору и за недостаточную надежность. Много пользователей жалуются на быстрый выход из строя, некоторые потребители отмечают повышенное количество учтенной электроэнергии.

  • низкая цена;
  • простой механизм;
  • компактные размеры.
  • завышает показания;
  • недолговечность.

Нева 103 1SO

Рейтинг: 4.7

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Лучшую цену за однофазный счетчик предлагает отечественный производитель Тайпит. Модель Нева 103 1SO имеет красивый внешний вид, современную электронную начинку. Снимать показания удобно благодаря четкому электромеханическому устройству. Показания можно снимать с табло прибора даже при отсутствии электроэнергии. Производитель оснастил устройство креплением к DIN-рейке. В отличие от конкурентов у счетчика надежный зажимной узел, в котором скобы фиксируется болтами. Все эти качества позволили изделию попасть в тройку лидеров рейтинга.

Пользователи обнаружили в процессе эксплуатации некоторые недостатки. В первую очередь прибор завышает показания, что можно объяснить неправильной настройкой. А хитрая система гарантии не позволит возвратить счетчик в случае выхода из строя.

Советы

Чтобы избежать неприятных ситуаций, связанных с неправильным подсоединением проводов к электросчётчику, необходимо придерживаться следующих рекомендаций:

  1. Перед выполнением работ детально изучить положения паспортной документации и руководства по эксплуатации прибора от изготовителя.
  2. При определении фазного и нулевого провода не стоит полагаться на окраску изоляционного покрытия. Ошибки можно избежать, если предварительно проверить провода индикатором.
  3. Работы по подсоединению электросчётчика должны выполняться в условиях обязательного отключения электроэнергии.
  4. Не стоит подсоединять прибор самостоятельно, лучше обратиться с соответствующим заявлением в управляющую компанию.

Подсоединение прибора учёта электроэнергии не составляет особенных проблем для опытного электромонтёра. Если подобные работы будут выполнять специалисты, владелец окажется избавленным впоследствии от многих неприятных ситуаций.

Зачем устанавливают счетчики на столбах

Энергосбыту подключение на улице выгодно:

  • не требуется присутствие жильцов при осмотре, контрольных замерах и замене неисправного оборудования;
  • меньше вероятность поражения током, так как оборудование размещается в закрытых щитках;
  • электросчетчики на столбе предотвращают воровство электроэнергии.

Новые предписания добавляют неудобств собственникам частного сектора.

При наружном размещении чаще возникают поломки. Перепады температур, конденсат, солнечная радиация повреждают капризную электронику. Ускоряется износ. Искажаются измерения.
Иногда установка счетчика электроэнергии на столбе выполняется с нарушениями. Нормами запрещается превышать высоту 1,7 м. При отметке выше снять показания сложно.
Решение о выносе приборов принимается на общем собрании садоводческого товарищества

Мнение отдельного хозяина дачного домика не принимается во внимание.
Электросчетчик принадлежит владельцу. Охрана имущества – долг гражданина

Дорогостоящая аппаратура на общественной дороге беззащитна перед злоумышленниками.
В небольших поселках и деревнях замена оборудования регулярно происходит без согласования с жителями. Люди возвращаются с работы – на опорах красуются «подарки».

Порядок действий собственника

Монтаж нового счетчика предполагает определенные действия. Они не сильно отличаются, если срок эксплуатации прибора учета истек или он вышел из строя и его необходимо заменить на новый.

Существует определенный порядок, который должен выполнить собственник при монтаже счетчика.

Для этого он должен:

  • Обратиться в энергосбыт с заявлением, которое рассматривается не более 7 дней;
  • Для этого понадобится паспорт собственника или доверенность, если подача заявления производится другим лицом;
  • Инспектор потребует подтверждение собственности. Необходимо предоставить договор купли-продажи, дарственную и т.п.;
  • Разрешение, ТЗ и проект на установку электрооборудования. Протокол испытания контура заземления. Он предоставляется при трехфазном подключении;
  • Согласовывается дата посещения инспектора для проверки правильности монтажа электрооборудования. Инспектор должен прибыть не позднее 15 дней с момента подачи заявления;
  • Монтируется электрооборудование. Оно может быть смонтировано собственными силами, если владелец имеет соответствующие навыки или приглашенным электриком;
  • Составляется акт в двух экземплярах, если монтаж и ввод производит сторонняя организация, количество актов будет три. В нем указываются данные собственника, тип счетчика, первичные показания, номер пломбы.

Акты подписывают все заинтересованные стороны и забирают свои экземпляры. Собственнику обязательно нужно сохранить свой экземпляр. Его предъявляют инспектору при проверке.

Как снимать показания

В зависимости от модели счетчика электроэнергии, используются разные методы получения сведений.

Старые приборы учета

Индукционные устройства механического типа были популярны довольно долго. На данный момент они постепенно уступают место электронным ИПУ, которые обеспечивают лучший контроль потребления электричества. Хотя востребованность классических счетчиков постепенно снижается, они по-прежнему встречаются в частных домах и квартирах.

Прибор относится к однотарифным (однофазным), поэтому для снятия показаний не нужно выполнять сложные расчеты. Рекомендуется выбрать условный день каждого месяца списывания данных с электросчетчика, предшествующий или входящий в период подачи сведений.

Процедура довольно проста:

  1. Стандартный механический аппарат имеет циферблат с 5–7 цифрами, по мере работы числа меняются от 0 до 9. После того как один отдел совершит полный оборот, начинается следующий. Циферблат разбивается на две половины: левая показывает, сколько кВт/ч израсходовано с момента подключения, вторая (красного цвета) отделена запятой и обозначает десятые (сотые) доли киловатта.
  2. Списывать необходимо основную часть символов 000024,8 (семизначный порядок). За основу берется 000024 кВт/час.
  3. В зависимости от требований управляющей компании или ресурсоснабжающей организации, полученные сведения нужно подавать без изменений или самостоятельно рассчитать разницу между текущим и предыдущим значением. Так, если за прошедший месяц показания составляли 000003, то: 000024–000003=21 кВт/ч.

Как в старых, так и в новых механических электросчетчиках, цифры, которые не берутся во внимание при расчетах, четко выделены в конце цифрового ряда

Процесс может быть затруднен из-за обнуления счетчика после достижения максимального значения. В такой ситуации необходимо сначала записать старые данные. Например, за май (условно) было 999969 (без цифры после запятой), новые сведения – 000003 (в начале подставляется 1, получается 1 000003).

Популярные статьи  УДТ (УЗО): назначение, принцип работы, конструкция, типы

1 000003–999969=34 кВт/ч (текущие показания).

Необходимо понимать, что любые незаконные попытки изменить сведения о расходе электричества приведут к серьезным неприятностям.

Новые счетчики

Современные одно- и трехфазные приборы учета существенно отличаются от механических. Основная разница заключается в том, что ИПУ оснащаются электронным циферблатом и могут быть многотарифными, что обеспечивает существенную экономию при потреблении электроэнергии. Чтобы правильно определить показания, необходимо разбираться в имеющихся устройствах.

Выделяют следующие разновидности:

  • однотарифные, показания которых не имеют разделения на зоны;
  • двухтарифные – Т1/Т2;
  • трехтарифные – Т1/Т2/Т3.

С таких устройств данные снимаются следующим образом:

  1. На корпусе механизма нужно нажать кнопку. Она может называться по-разному, в зависимости от модели ИПУ, чаще всего – «ПРСМ», «Ввод» или «Кадр».
  2. После нажатия последовательно появляются нужные значения, которые имеют соответствующие подписи – T1, T2 или T3.
  3. Основные текущие показатели из 5–6 цифр до запятой списываются поочередно, в зависимости от разновидности счетчика.
  4. На электронном табло символы разделяются заметной запятой, а у некоторых ИПУ сотые и десятые доли имеют значительно меньший размер.
  5. Информация передается непосредственно в УК или снабжающую организацию либо высчитывается самостоятельно.

В электросчетчиках с электронным табло после нажатия контрольной клавиши на экране высвечиваются данные: количество потребленных киловатт-часов и номер тарифа (указывается в левом верхнем углу)

Расшифровка обозначений разных электронных устройств:

  • Однотарифные. Отражают общее потребление ресурса без разделения.
  • Двухтарифные. Т1 – дневная зона (с 7 утра до 11 вечера), Т2 – ночной период (с 23.00 до 7.00).
  • Трехтарифные. Т1 – пиковая зона, имеющая два временных отрезка: с 7.00 до 10.00 и 17.00 до 21.00; Т2 – ночь (с 23.00 до 7.00); Т3 – полупиковая зона (с 10.00 до 17.00 и с 21.00 до 23.00). Временные промежутки могут различаться в зависимости от региона.

Многотарифный ИПУ нужно правильно подключить и предварительно настроить, чтобы он фиксировал показания именно за отведенный период. В некоторых ситуациях это может потребовать согласования с исполнителем коммунальных услуг.

Прежде чем покупать и подключать многотарифные счетчики, следует проконсультироваться в энергопоставляющей компании о возможности их использования в вашем регионе

Схема подключения электросчетчика прямого включения

  • Приветствую Вас на сайте «Заметки электрика».
  • В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
  • И сейчас перед нами стоит задача в его подключении.
  • После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

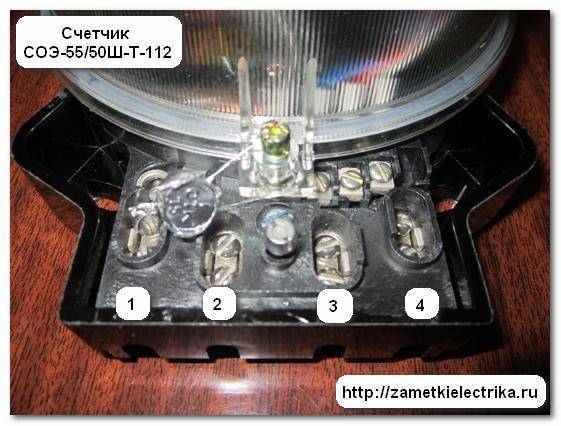

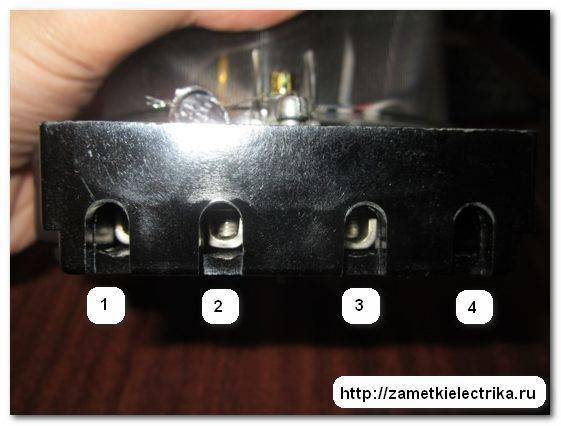

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)

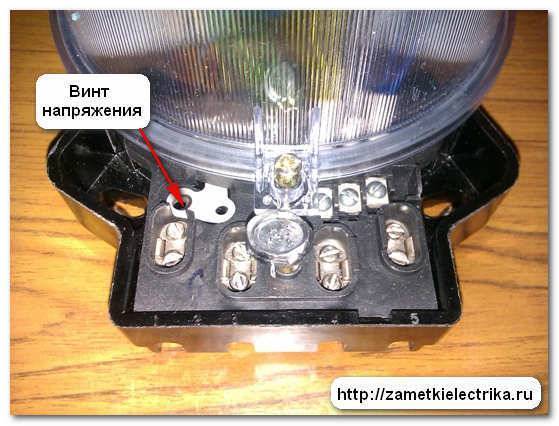

  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

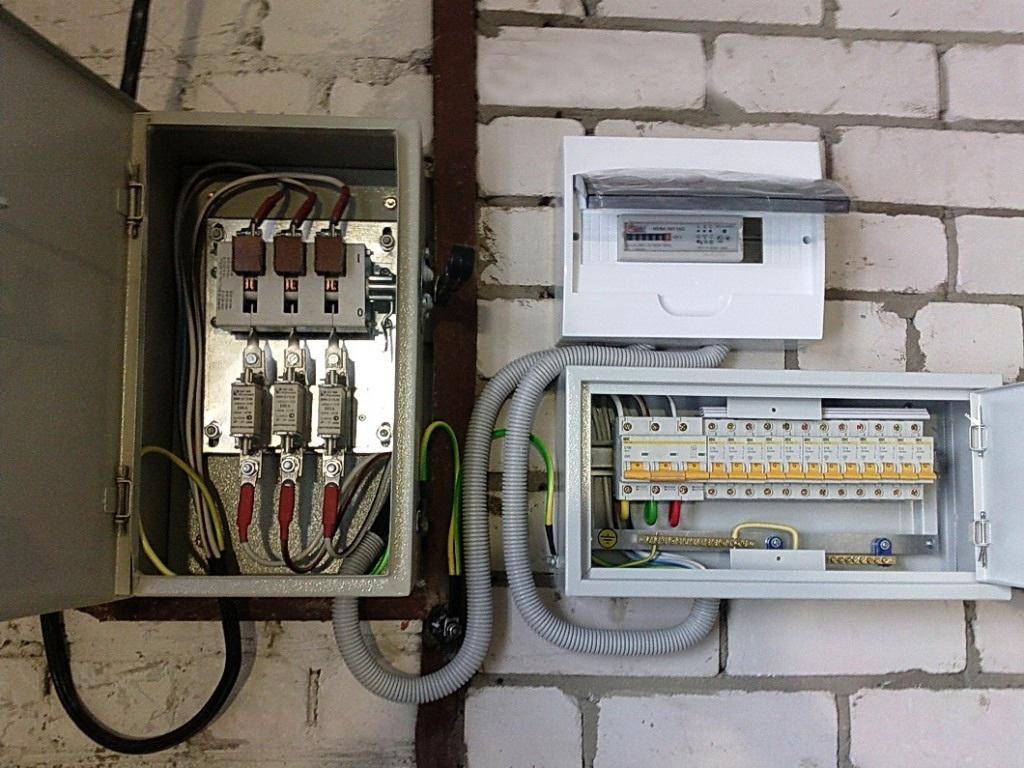

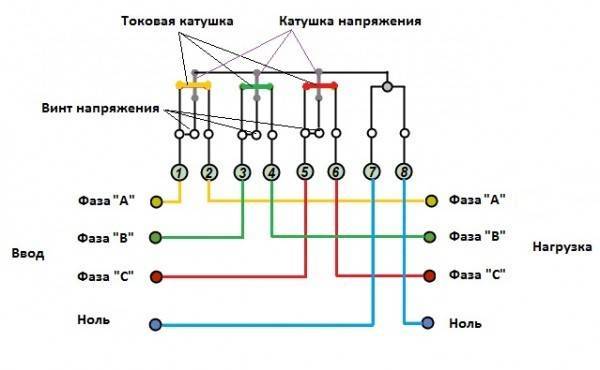

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

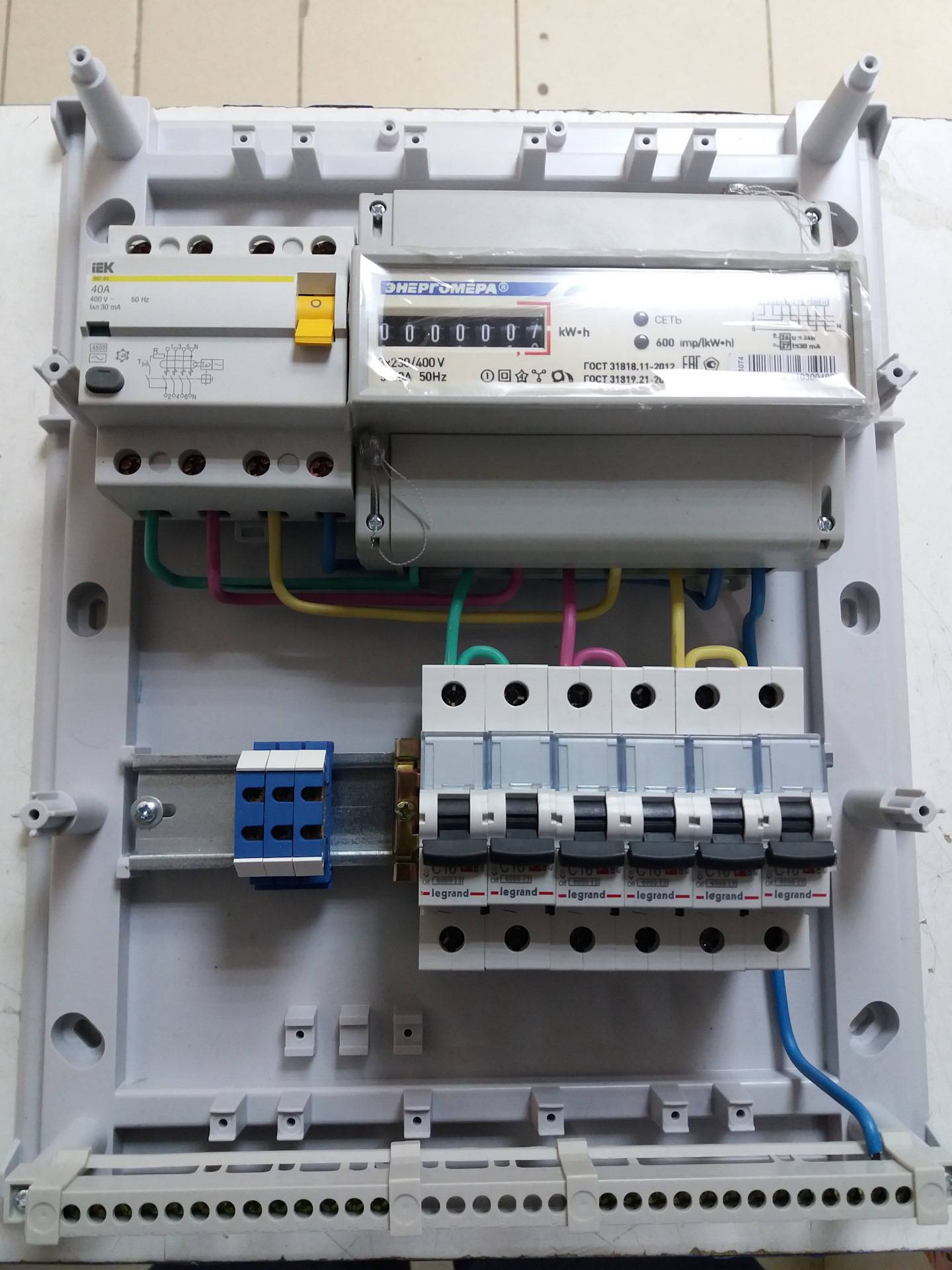

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Какие счетчики устанавливают

Для учета электроэнергии в продаже имеются различные модели. Наиболее распространенными приборами являлись индукционные счетчики. Однако эти устройства устаревшие и их постепенно снимают с производства.

Существуют электронные электросчетчики с классом точности 0,5. Они могут работать как в однотарифном режиме, так и многотарифном.

А при использовании стиральной машины с отложенным стартом, можно получить еще большую экономию. Поэтому установка двухтарифного счетчика обоснована.

С 1 июля 2020 года рекомендована установка смарт-счетчиков. Они обеспечивают учет электроэнергии и передачу данных диспетчеру в автоматическом режиме.

При этом диспетчер дистанционно контролирует расход электроэнергии в режиме реального времени. Кроме этого смарт-счетчики позволяют производить контроль состояния сети, информировать диспетчера о незаконном подключении или попытке кражи электричества.

В свою очередь через такие приборы диспетчер может отключать или ограничивать подачу электроэнергии, изменять суточный тариф. Это перспективные приборы учета.

Сейчас они рекомендованы к применению. А с 1 января 2022 года приборы ИСУЭ должны применяться повсеместно.

Таким образом, сейчас энергетики вправе выбрать тип счетчика самостоятельно. Пока законом только рекомендовано использовать «умные» приборы. Обязательный монтаж ИСУЭ будут производить только с 1 января 2022 года.

Популярные статьи  Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

В Постановлении прописано, что приобретение оборудования и монтаж обязана выполнять организация, производящая поставку электроэнергии за свой счет.

Если сейчас смонтировать «обыкновенный» счетчик, энергосбыт обязан его поставить на учет. А замену произведут по окончании срока эксплуатации.

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

  • Порядок подключения проводов к клеммам однофазного счетчика следующий:
  • Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)
  • Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)
  • Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)
  • Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

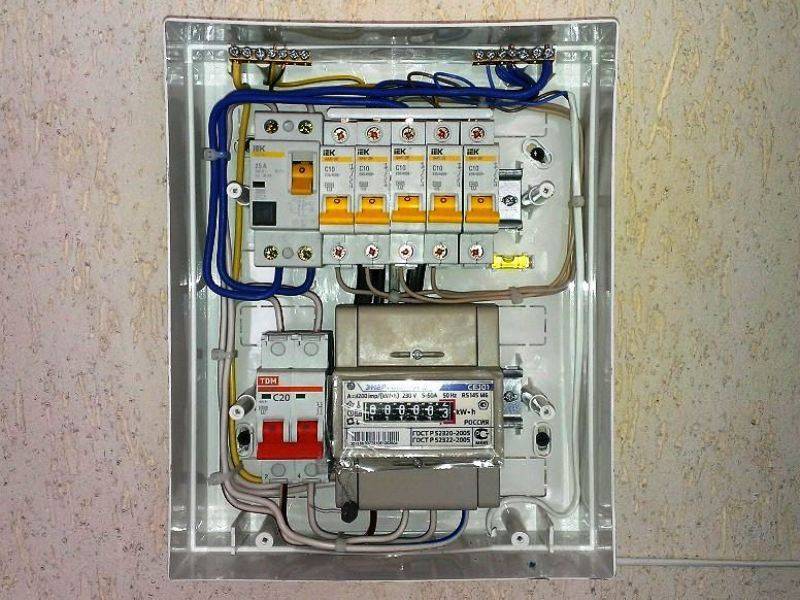

Схема подключения однофазного счетчика в электрощите

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Выбор места и установка

Вообще, выбор места установки проводят до момента покупки прибора учета. И уже под выбранное берут конкретную модель. Хотя бы потому, что крепления у них бывают разные и будет сложно приспособить одни к другим. Как уже говорилось, в отношении «Энергомера СЕ101», важным становится и вид индикатора — для уличного монтажа лучше использовать механический его вариант.

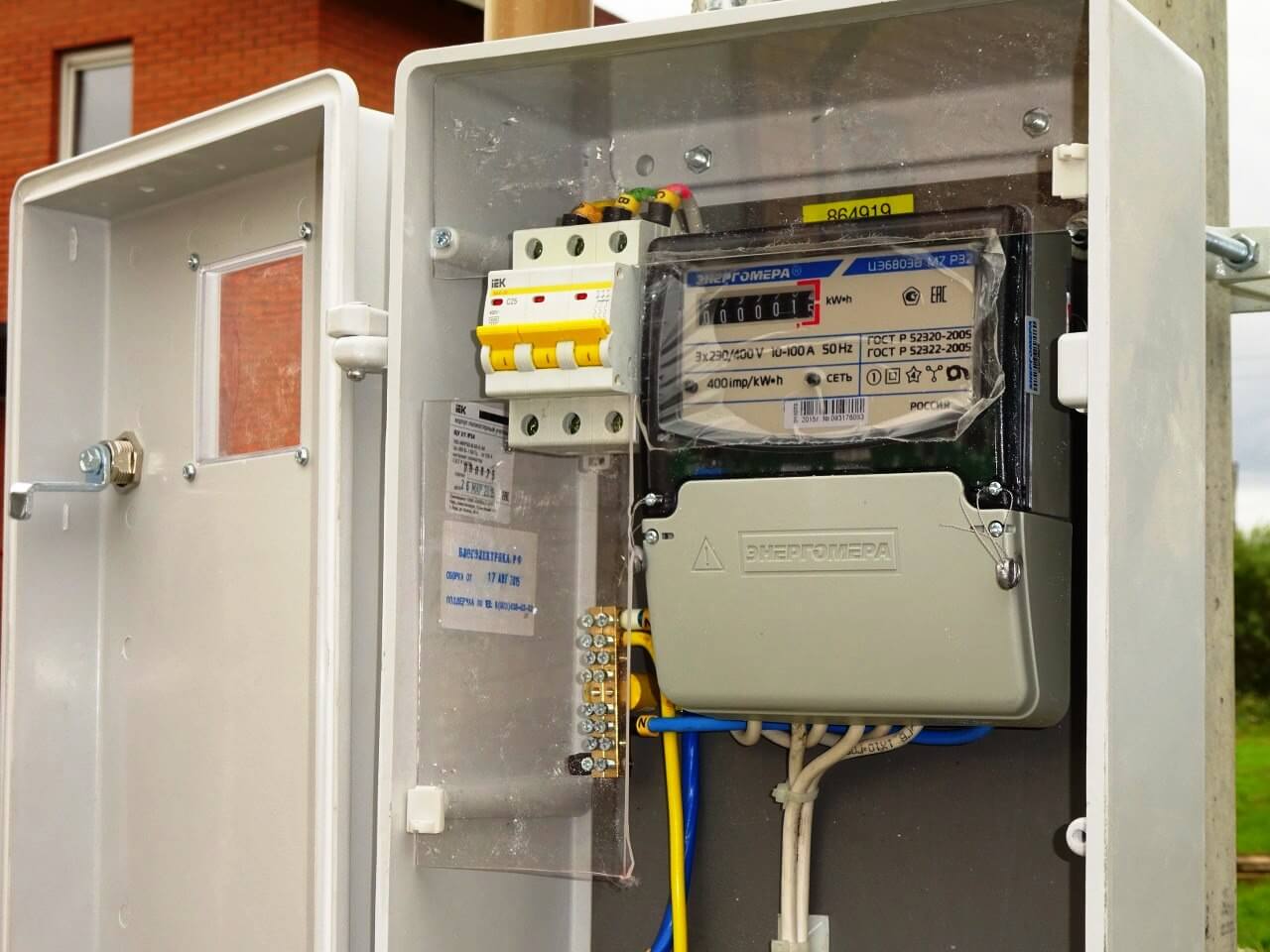

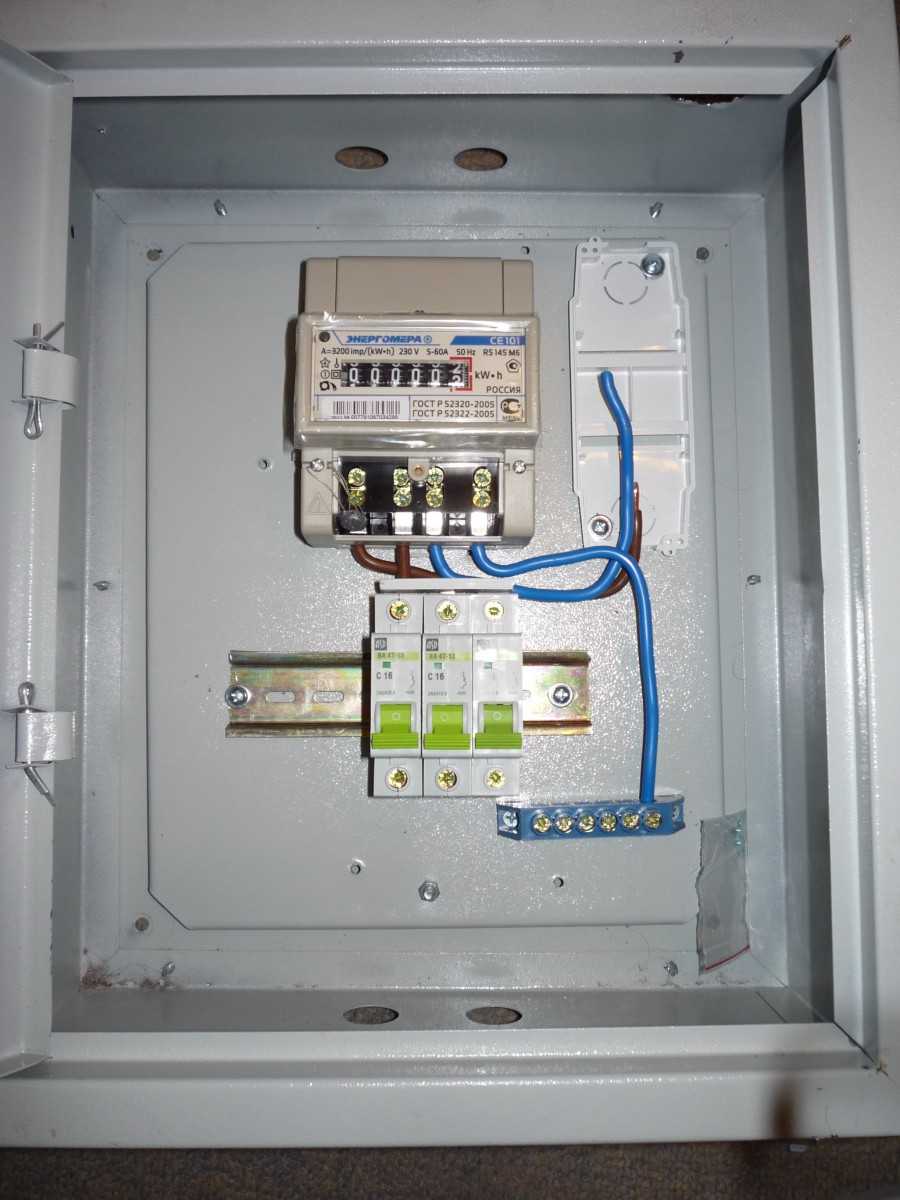

Счетчик смонтированный на улице в короб:

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Теперь что касается мест последующей эксплуатации. В идеале счетчик должен быть расположен максимально близко к точке ввода электроэнергии в жилье. Для этого в уличном варианте, рядом с вводным кабелем монтируют дополнительную коробку, защищающую прибор учета и блокирующие автоматы. Заводить ввод в дом, а уж потом ставить счетчик, можно, но крайне не рекомендуется. Обычно все проблемы со снабжением случаются именно на аппаратах защиты. Далее выбирается метод крепежа. Если планируется устанавливать счетчик в классический распределительный щиток, как на улице, так и внутри помещения или общего коридора, то тут хорошим вариантом будет монтаж всей электротехники на обычных DIN-рейках. Соответственно, и модель «Энергомера СЕ101», выбирается в варианте с маркировкой R5 или R5.1. Первая конкретно предназначена для установки по стандарту, вторая оснащается универсальным креплением. В том случае, если счетчик будет установлен на поверхность стены, предположительно внутри квартиры или дома, то здесь подойдут приборы учета с маркировкой S6 или S10, которая означает трехвинтовую фиксацию.

С креплениями S6 и S10 — на три болта:

Нужно ли подсоединять ноль к счётчику учёта электроэнергии марки СО-ЭА10Д?

Далее, после покупки выбранного счетчика производится монтаж прибора туда, где он будет постоянно находиться в процессе эксплуатации.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
