Провод СИП: расшифровка, конструкция, виды, технические характеристики

Технические характеристики СИП 1,2,3,4

Конструкция проводных марок СИП включает 4 жилы, скрученные с шагом 80-150 см, из которых проводят электроток от 1 до 4. Они имеют круглую форму и состоят из 7 (до 95 мм2) или 19 проволок. Материал жил — алюминий (токопроводники) и его сплавы (несущие, проводник в СИП-3). Изолятор жил выполнен из СПЭ.

В некоторых исполнениях СИП-проводов могут присутствовать вспомогательные проводники, которые используются либо для электроподключения осветительных приспособлений, либо как контрольные проводники, необходимые для работы разного рода измерительных или релейных электроустройств. Наиболее часто вспомогательные жилы имеются в конструкции СИП-проводов с сечением нуль-жилы от 50 мм2.

Марки СИП устойчивы к налипанию льда и снега, УФ-излучению, имеют низкий уровень реактивных потерь, не создают КЗ при перехлестном касании, их монтаж и обслуживание достаточно просты и финансово доступны.

Отличие проводов СИП 1,2,3,4 состоит в конструктивных особенностях, которые связаны с функциональным предназначением изделий. Поговорим о них немного подробнее.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Характеристики СИП 1

Марка СИП 1 оснащена несущей алюминиевой нуль/нейтраль-жилой со стальным сердечником, которая не имеет изоляционного слоя (кроме исполнения с индексом «Н»), в отличие от фазных и вспомогательных проводников (если они есть). Сфера применения провода — воздушные линии передачи электроэнергии, рассчитанные на электронапряжение до 1 кВ.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

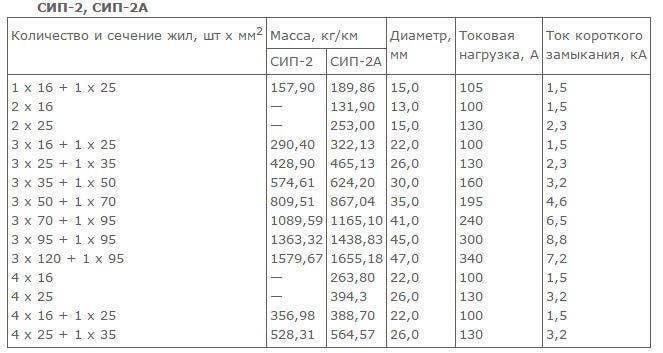

Характеристики СИП 2 и СИП 2А

Отличие СИП 2 от марки СИП 1 заключается в наличии изолятора нулевой несущей жилы, который изготавливают из сшитого полиэтилена. Сфера применения провода — ЛЭП до 1кВ, расположенные в климат-зонах с активными атмосферными воздействиями. Некоторые заводы производят марку СИП 2 без изоляции нуль-жилы, при этом в исполнении СИП 2А она оснащается изоляционным слоем из СПЭ.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Характеристики СИП 3

Марка СИП 3 выполнена в виде моножильного изделия с изолированным светостабилизированным сшитым полиэтиленом мультипроволочным проводником из сплава алюминия. Сфера применения провода — ВЛ, рассчитанные на электронапряжение 10-35 кВ.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Характеристики СИП 4

В отличие от СИП 2, марка СИП 4 не оснащена несущей нуль-жилой. Поэтому сфера применения провода ограничивается созданием ответвлений от опор ЛЭП к частным домам и прочим потребителям электротока напряжением до 1 кВ.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Характеристики СИП 5

Отличие проводов СИП классов 4 и 5 — в материале изолятора. В марке СИП 5 он выполнен из светостабилизованного сшитого, а в СИП 4 из термопластичного полиэтилена СПЭ. Остальные технические характеристики и сфера применения этих проводов идентичны.

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

  • Изоляция — из термопластичного светостабилизированного полиэтилена;
  • Несущая жила — из алюминиевого сплава;
  • СИП-1 — с неизолированной нулевой несущей жилой;
  • СИП-2 — с изолированной нулевой несущей жилой;
  • СИП-3 — с защитной изоляцией (6-35 кВ);
  • СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
  • СИПг — герметизированные СИП;
  • СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

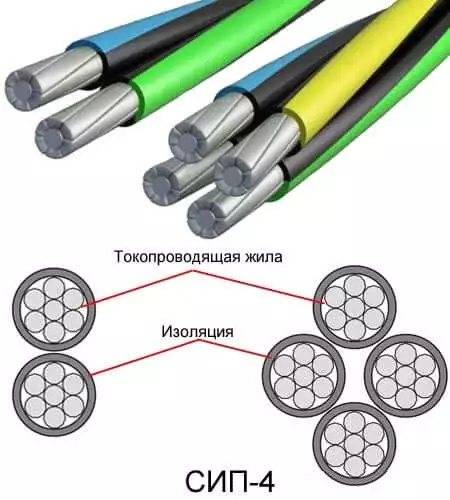

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

  • Температура эксплуатации: −60 ÷ +50°C;
  • Монтаж при температуре: не ниже −20°C
  • Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
  • Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
  • Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
  • Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
  • Срок службы для кабеля: не менее 45 лет.
  • Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм² Наружный диаметр кабеля (геометрические размеры), мм Расчетная масса кабеля, кг/км
без жилы освещения
2×16 15 131
2×25 18 195
2×35 20 256
2×50 23 355
2×70 27 491
2×95 31 649
2×120 34 813
3×16 16 197
3×25 19 292
3×35 22 383
3×50 25 533
3×70 29 737
3×95 34 973
3×120 36 1219
4×16 18 262
4×16 18 262
4×25 23 389
4×25 23 389
4×35 24 511
4×35 24 511
4×50 29 711
4×50 29 711
4×70 32 983
4×95 38 1298
4×95 39 1309
4×120 41 1626
4×150 45 1978
5×16 21.6 328
с жилами освещения
2×25+1×16 19 260
2×25+2×16 20.6 326
2×35+1×16 19.2 321
2×35+1×25 20 353
2×35+1×25 20 353
2×35+2×16 21.4 387
2×35+2×25 25 450
2×50+1×16 23 421
2×50+1×25 28 453
2×50+1×25
2×50+2×16 22.6 487
2×50+2×25 26 550
2×70+1×16 27 557
2×70+1×25 26.2 589
2×70+1×25
2×70+2×16 26.2 623
2×70+2×25 26.2 686
2×95+1×16 31 714
2×95+1×25 31 746
2×95+2×16 31 780
2×95+2×25 31 843
2×120+1×16 34 878
2×120+1×25 33.5 910
2×120+2×16 34 944
2×120+2×25 33.4 1007
3×25+1×16 22.3 358
3×25+2×16 26.4 423
3×35+1×16 22.4 449
3×35+1×25 26 481
3×35+1×25
3×35+2×16 26.4 515
3×35+2×25 28 578
3×50+1×16 26.4 599
3×50+1×25 29 631
3×50+1×25
3×50+2×16 30.2 664
3×50+2×25 31.4 728
3×70+1×16 30 803
3×70+1×25 31.1 835
3×70+1×25
3×70+2×16 33.4 868
3×70+2×25 35 932
3×95+1×16 35 1039
3×95+1×25 35 1071
3×95+2×16 39 1104
3×95+2×25 40 1168
3×120+1×16 36 1285
3×120+1×25 36.8 1317
3×120+2×16 41 1350
3×120+2×25 43 1414
4×25+1×16 24.8 455
4×25+2×16 27 520
4×35+1×16 26.4 577
4×35+1×25 28 609
4×35+1×25
4×35+2×16 29 642
4×35+2×25 29 706
4×50+1×16 29.8 777
4×50+1×25 31.4 808
4×50+1×25 31.4 808
4×50+2×16 31 842
4×50+2×25 31 906
4×70+1×16 34 1049
4×70+1×25 35 1080
4×70+1×25 35 1080
4×70+2×16 36 1114
4×70+2×25 36 1178
4×95+1×16 39 1363
4×95+1×25 40 1395
4×95+2×16 46 1429
4×95+2×25 42 1492
4×120+1×16 41 1691
4×120+1×25 42.2 1723
4×120+2×16 50.1 1757
4×120+2×25 44 1820
Популярные статьи  Лампы ДРЛ на 125, 250, 400 Ватт — технические характеристики, подключение

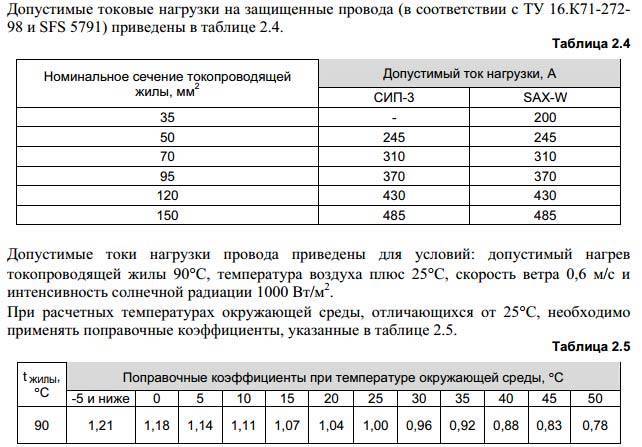

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм² Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более
10 76 0,87
35 160 3,20
50 195 4,60
70 240 6,50
95 300 8,80
120 340 10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже 5 10 15 20 25 30 35 40 45 50
+90 1.21 1,18 1,14 1,11 1,07 1,04 1.00 0,96 0,92 0,88 0,83 0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм² Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10 0,087
2×35 0,079
2×50 0,077
2×70 0,076
2×95 0,074
2×120 0,074
4×10 0,092
4×35 0,087
4×50 0,085
4×70 0,085
4×95 0,082
4×120 0,082

Монтажные работы

Монтаж любой системы СИП не требует большого временного ресурса. Провод легко подключается самостоятельно. Но его соединение с иными элементами электросети требует согласования с государственной службой. Перед вводом кабеля в дом пользователь обязан получить соответствующее соглашение у энергопоставщика.

Вам это будет интересно  Кабель ВВГнг A LS: расшифровка маркировки и характеристики

Этапы монтажа кабеля:

  1. Выбор сечения. Для быта чаще применяется кабель с сечением 15 мм.
  2. Если необходимо осуществить ответвление от магистрали, применяется зажим. Он выполняет проколы на столбе. Плюс использования зажимов заключается в отсутствии необходимости в защите кабеля. Наконечники монтируют сразу.
  3. Для осуществления перехода от сети к дому, расстояние между которыми более 25 м, монтируют опору с натяжителем.
  4. Наличие крепежа.
  5. На внешней стене дома, где планируется вывод, монтируется зажим анкерного вида. Он представлен в виде арматуры с кронштейном. Обязательное условие — одинаковое количество используемых фаз и зажимов.
  6. Деревянный дом требует дополнительной изоляции провода. В остальных случаях его оставляют открытым. Если кабель введён в дом, его разветвляют внутри по комнатам. Для соединения изделия может использоваться муфта.

Для проведения электромонтажных работ специалисты советуют использовать кабель СИП. Он быстро прокладывается. При этом нет необходимости в использовании тяжелого и сложного оборудования. Для проведения работ на высоте потребуется помощь квалифицированного электромонтажника.

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

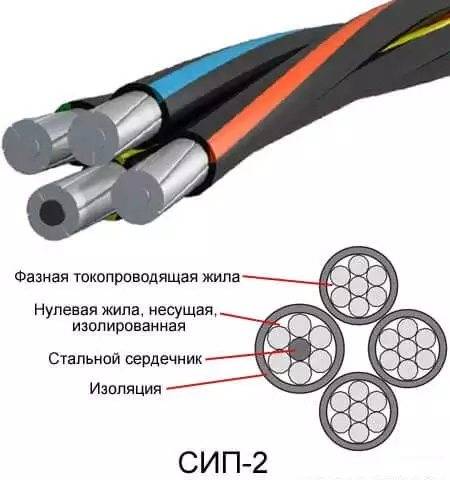

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему.

Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил

Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям

Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические

Популярные статьи  Как сделать проходной выключатель своими руками?

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

Допустимые токовые нагрузки проводов СИП

Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление

А для нас крайне важно иметь как можно меньшее сопротивление проводника

Нормируемые значения сопротивление жил провода СИП

У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.

Высоковольтные испытания провода СИП

  • А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
  • Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
  • Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.

Сводная таблица испытаний провода СИП

  • Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
  • Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Разрывное усилие провода СИП

Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.

Требования по плотности прилегания изоляции к проводу

  • Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
  • Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
  • Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.

Механические характеристики проводов СИП

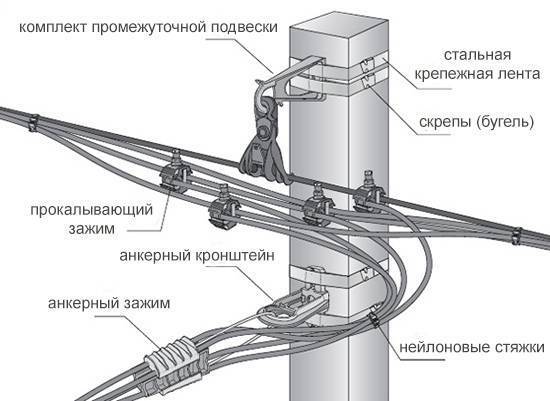

Арматура СИП

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

  • прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
  • арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
  • поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Все об электрике у нас на сайте

Начинается мега-стройка. Установка ВРУ и спор со строителями

загадка для электриков-профессионалов внутри.

Сравниваем микроуровни для электрика : STABILA Pocket Electric 17775 против Stanley 0-42-130

Микро уровни для электрика — что выбрать? Стоит ли переплачивать за бренд. Функциональность мини уровней. Читайте мой микро обзор.

На примере маленькой бани в Борисовском. Материал для диванных экспертов прибыл, тролли я вам насыпал немного свежего корма — сегодня обсуждаем проводку в деревянном доме, каркаснике, срубе, клееном брусе, внутри деревянных конструкций — вообщем все что очень хорошо горит. Ожидание и реальность.

Супер лестница Svelt Scalissima Plus 12+12

Самая лучшая покупка за прошедший год, можно сказать моя надежда и опора как и великий могучий русский язык. Чем же хороша лестница итальянских производителей, вы можете узнать в статье.

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы

Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

Популярные статьи  Прозвонка кабеля и проводов — методы, схемы, тестеры

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

  1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
  2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
  3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
  4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
  5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
  6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
  7. Улучшение общей эстетики в городских условиях.
  8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Технические характеристики

При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:

Для этого учитываются такие технические характеристики:

  • Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
  • Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
  • Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
  • Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих  параметров;
  • Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
  • Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.

Все технические характеристики в сравнении для всех марок приведены в таблице ниже:

Таблица сравнение характеристик марок СИП

Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токо- проводящих жил, шт 1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)  сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токо- проводящая жила алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки прокладка по стенам зданий и сооружений.

ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки прокладка по стенам зданий и сооружений.

для монтажа ВЛ напряжением 6-35 кВ ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
