Содержание

Какое сечение медного кабеля нужно для проводки в гараж?

Какое сечение кабеля нужно для проводки в гараж?

Провод для электропроводки в гараже — какого сечения выбрать?

Выбор сечения проводки стоит начинать с мощности потребителей, которые будут подключаться

Важно есть ли у Вас в гараже 3-хфазное напряжение

Освещение желательно делать медным кабелем сечением не менее 1,5 мм.кв. При мощности светильников(ламп) до 500Вт. Если мощнее — нужно выбирать сечение провода больше.

Розетки и подключение станков нужно делать медным кабелем сечением не менее 2,5 мм.кв.

Ещё про выбор сечения провода можно почитать по этой ссылке.

И главное — не забудьте сделать контур заземления!

Если вы не планируете сделать из своего гаража СТО, и как следствие оснастить его мощным электрическим оборудованием, то тратиться на трехфазный счетчик, лишние метры и квадраты меди — не стоит.

Подвод к гаражу, от опоры линии электропередач можно сделать СИПом сечением 16-24 квадратных миллиметра (алюминий), если от домового щита, то таким же сечением каким выполнена линии до него (толще смысла нет) Если подвод выполняется медным кабелем то хватит и 8-10 квадратов.

Разводка осветительной линии выполняется медным кабелем 1,5 квадрата.

Розеточная группа ведется проводом 4 квадрата.

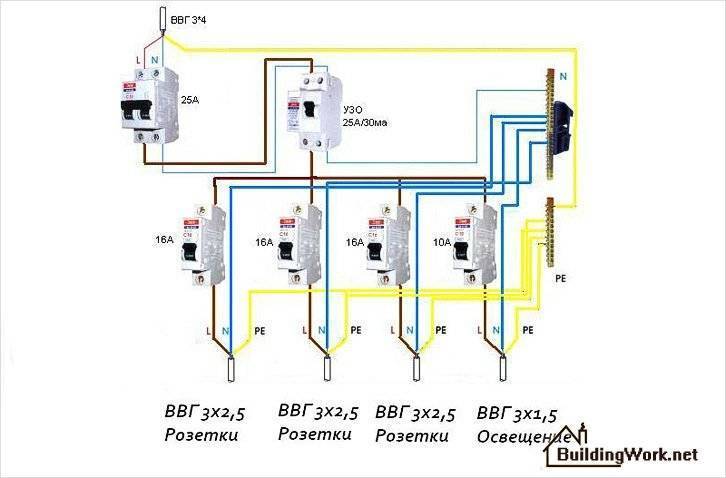

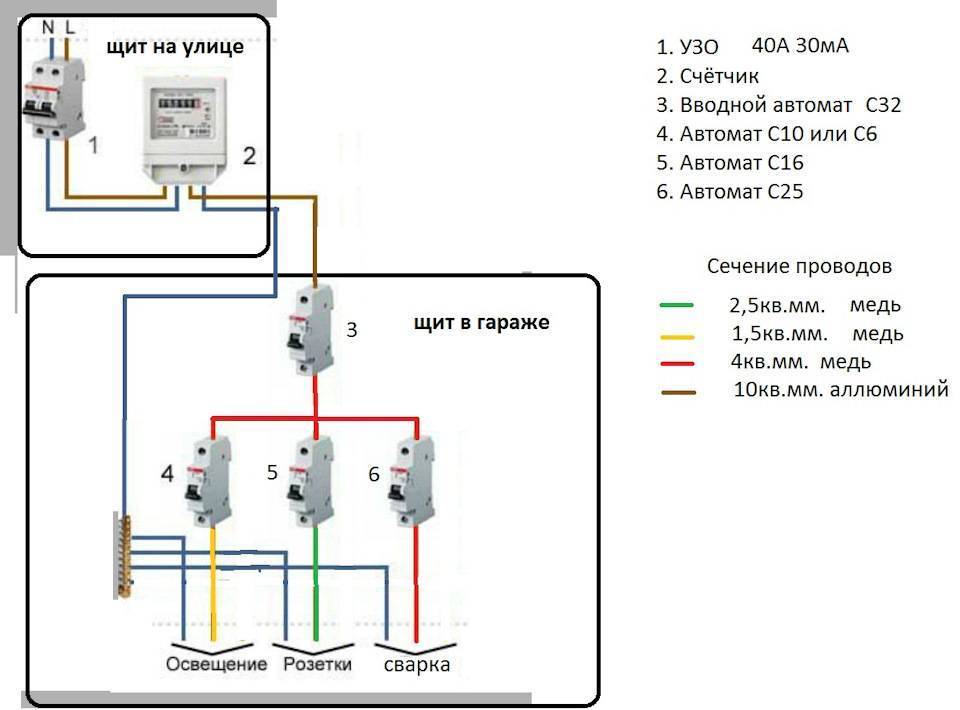

В моем гараже на одно машиноместо, разводка выполнена таким образом. Балгарка, сварка, другой электроинструмент работает — ни чего не греется.

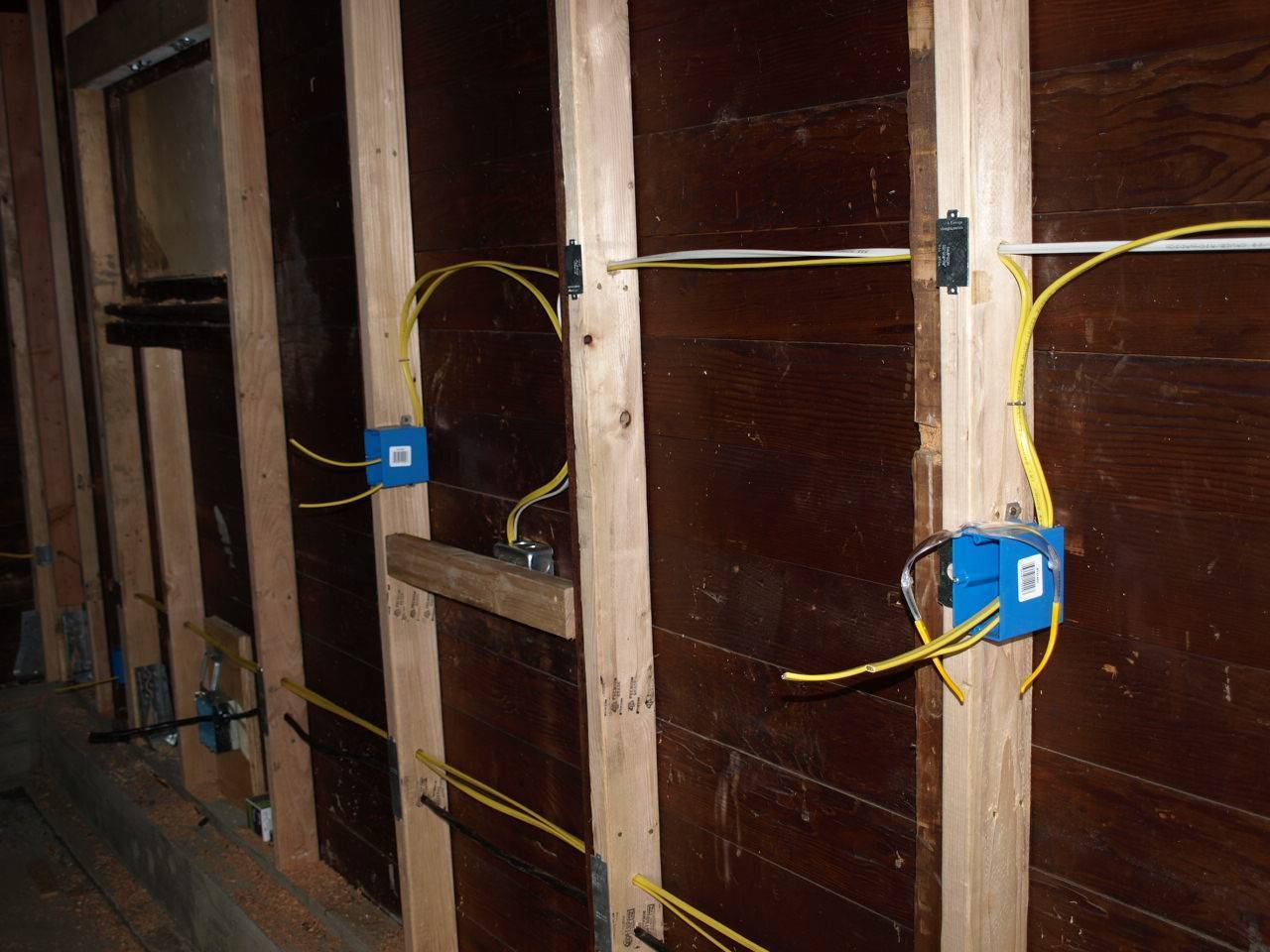

Прокладка проводки в гаражном помещении

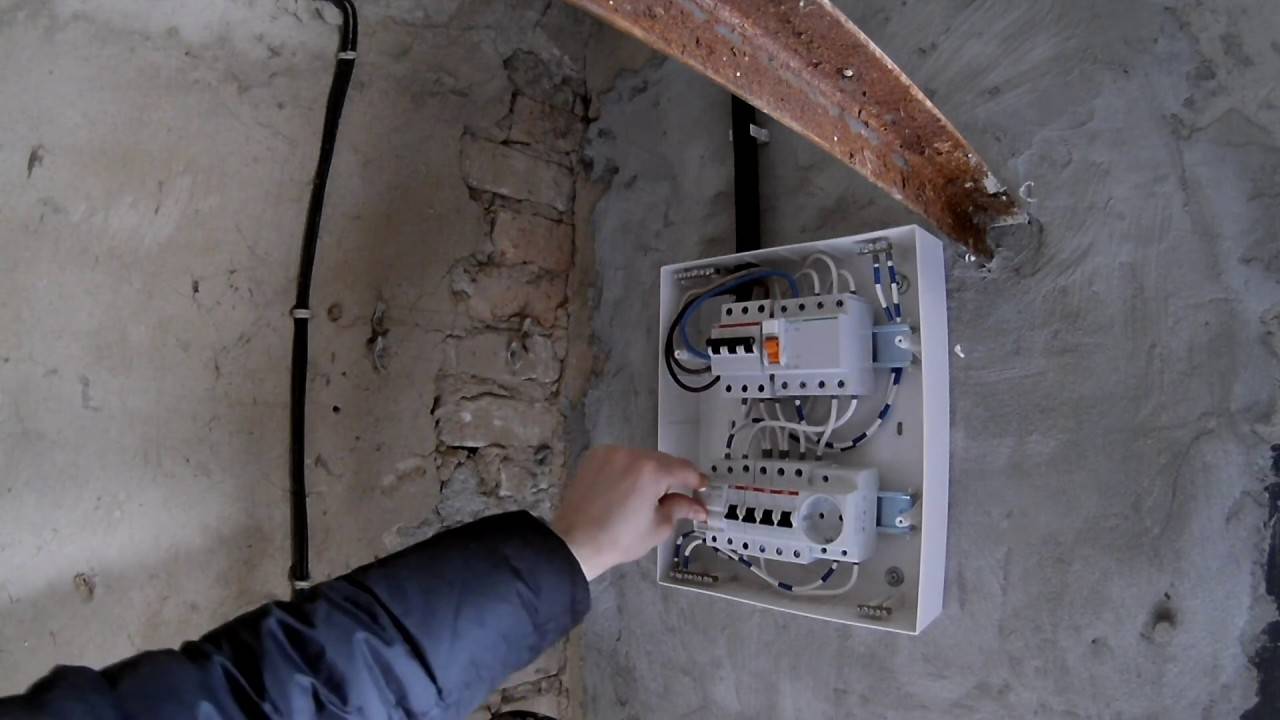

Дальше, после монтажа щитка и его «внутренностей» продвигаемся к следующему этапу, а именно разводим провода по распределительным коробкам, места для которых выбраны заранее. Здесь работа ничем не отличается от прокладки проводки в квартире или дачном доме и даже сарае. Можно еще раз почитать соответствующий справочник, чтобы припомнить, как выполнить все работы правильно.

Какое количество гаражей можно подключить от одной электроопоры (столба) по воздуху?

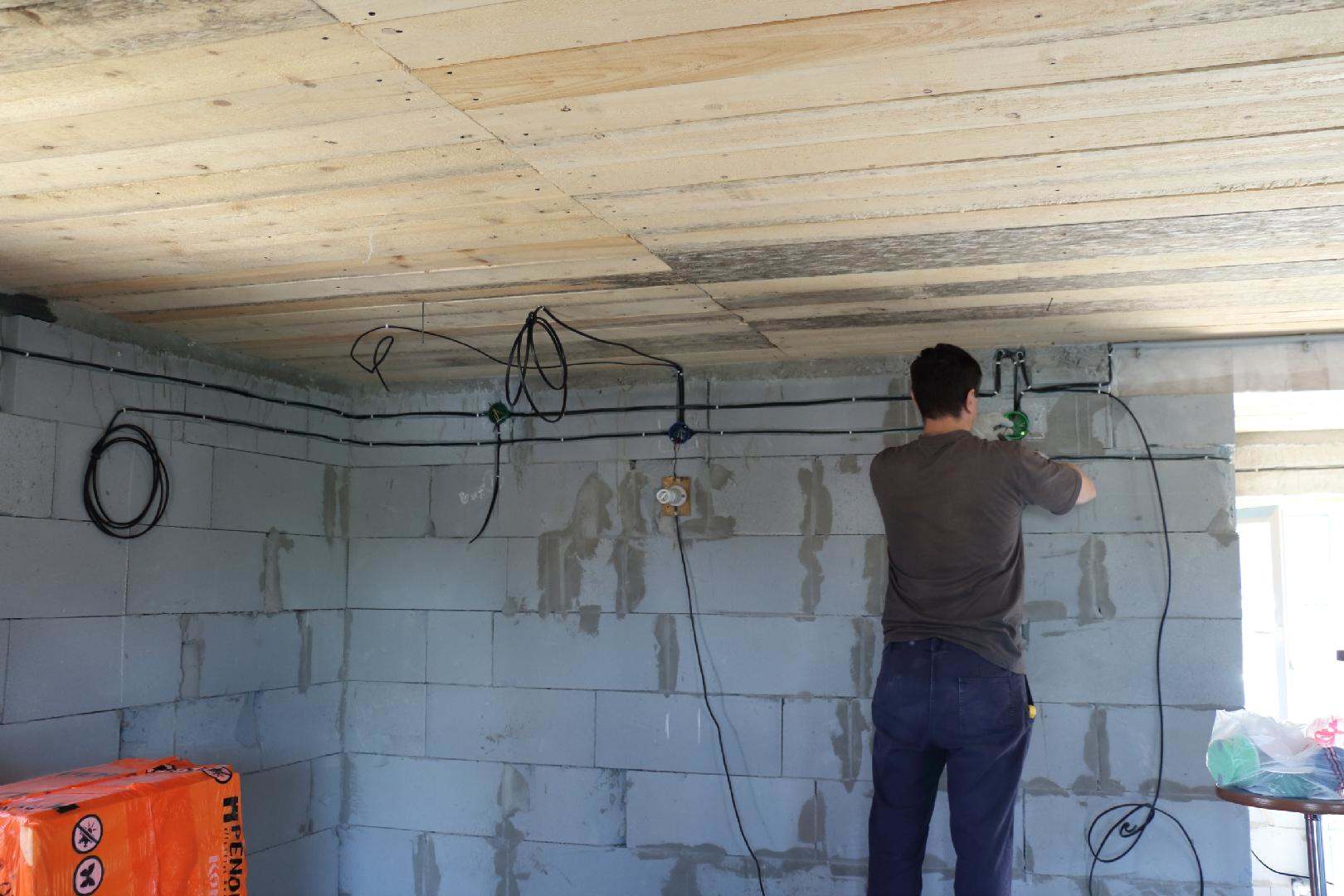

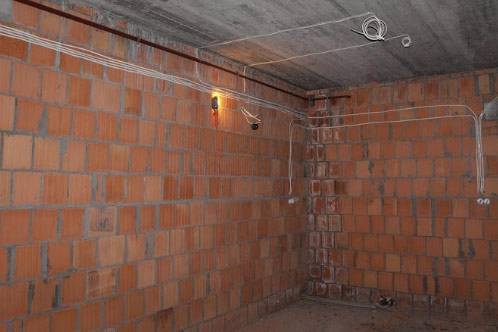

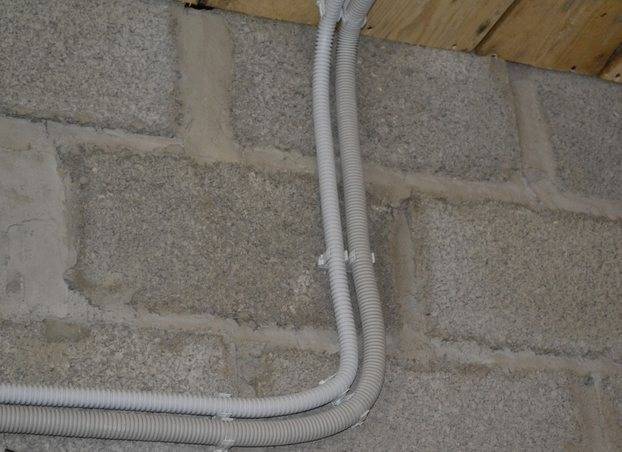

Отличие от квартиры: здесь никто не прячет провода в стены, поэтому для безопасности проводов и работающих в гараже людей спрятать их следует в гофротрубу. Мало того что прикрепить гофротрубы проще, есть шанс, что никакие грызуны не испортят провода спрятанные внутри. Еще плюс гофры: на проводе не будет скапливаться конденсат и капельки влаги, ведь гараж не отапливается.

Какое количество гаражей можно подключить от одной электроопоры (столба) по воздуху?

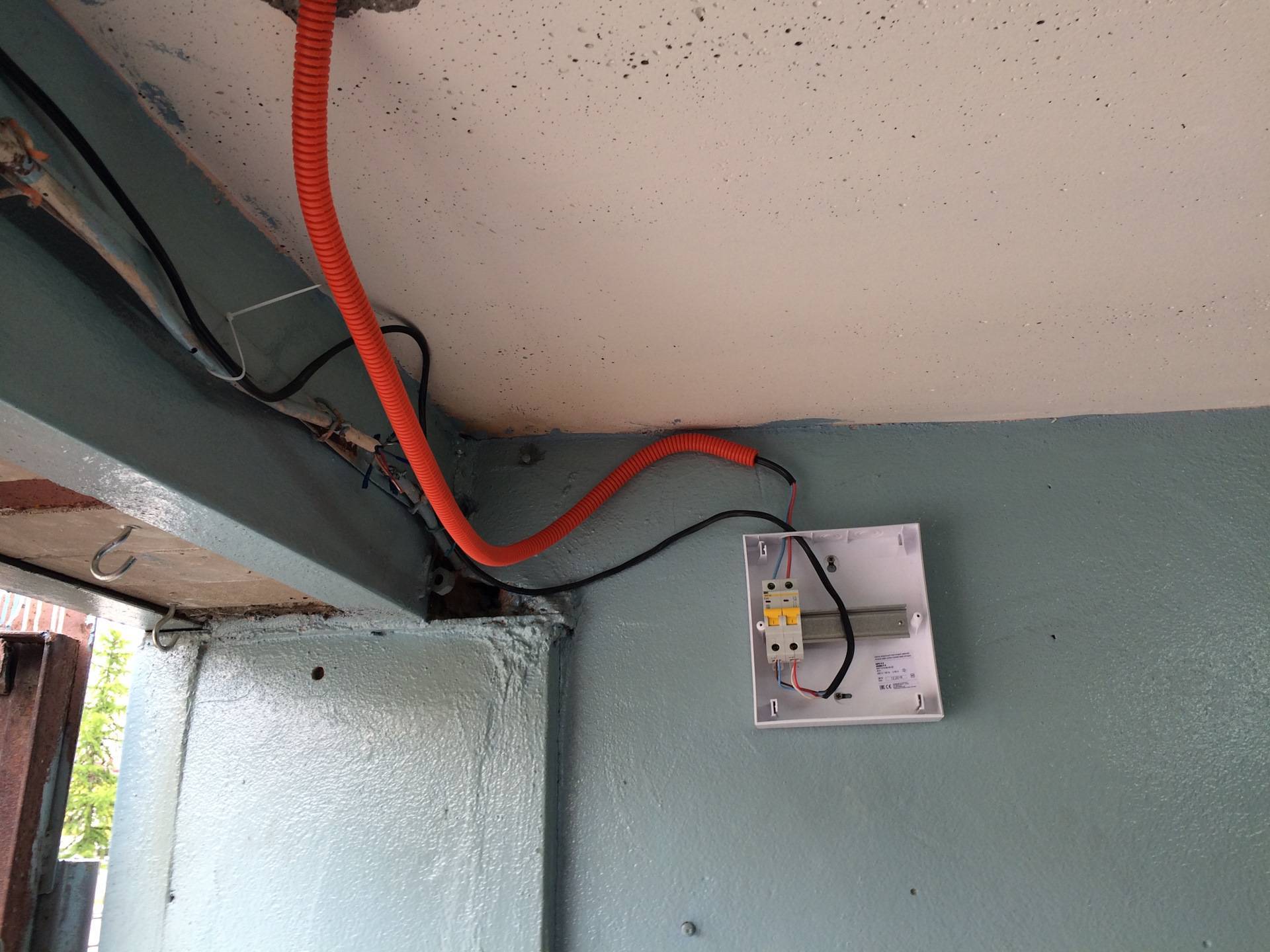

Гофротрубу заводим прямо в щиток приблизительно на 1 см. Аналогично и с коробками. Провода соединяем клеммами. При необходимости вы также можете выполнить штробление стен в гараже.

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

  • расстояние между незащищенными проводами до балконов или окон – не менее 1,5 м;
  • промежутки между проводниками линий не менее 10 см для пролетов меньше 6 м, 15 см – для пролетов больше 6 м;
  • высота места подключения линий электропередач к жилому дому – от 2,75 м;
  • высота прохождения проводов 3,5 м над землей и 6 м над проезжей частью соответственно;
  • столб для электричества должен быть изготовлен из огнезащитных материалов;
  • материалы, которые используются для изготовления изоляторов – фарфор или стекло.

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

  1. Анкерный. Используется в местах с наивысшей точкой нагрузки, так как предназначен для креплений линий.
  2. Промежуточный. Такие столбы располагаются между анкерными. На них подвешиваются провода в промежутках между креплениями.
  3. Угловой. Используется в местах поворотов линий. В зависимости от размера поворота может использоваться как промежуточная, так и анкерная конструкция.
  4. Концевой. Располагается в точках окончания линии.

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Требования к установке концевых креплений и особенности монтажа

Крайне не рекомендуется фиксировать концевые/крепежные элементы к кровле или декоративной обшивке здания. Если используется трос, который должен выдерживать существенные нагрузки, то для крепления следует воспользоваться стальными пластинами, установленными на несущих стенах с последующим стягиванием при помощи сквозных болтов.

Лучшим вариантом считается закладка натяжных анкеров в стены здания еще при его строительстве, однако на практике такой подход используется крайне редко. Поэтому в дальнейшем приходится создавать отверстия в стенах при помощи перфоратора. Ниже концевого крепления монтируется металлическая пластина, оснащенная болтовым контактом для заземления. Опускается она обычно на 20-30 см. С катаной проволокой для заземления пластина соединяется при помощи сварки. Можно выполнить заземление, применив медный проводник сечением от 2,5 кв. мм.

Какое количество гаражей можно подключить от одной электроопоры (столба) по воздуху?Крепление к бетонной стене анкерными болтами

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

  • для гаража без смотровой ямы;
  • для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

  • пара розеток;
  • одноклавишный выключатель;
  • устройство защитного отключения;
  • 4 светильника;
  • оборудование для учета потраченной электроэнергии;
  • распределительный щит;
  • электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Популярные статьи  Рейтинг светодиодных ламп: 11 лучших производителей

Как провести электричество в индивидуальный гараж?

Для того, чтобы подключить индивидуальный гараж к электрической сети, нужно обратиться в ресурсоснабжающую организацию. При этом не имеет значения, кто обращается: физическое лицо или организация. Подключение производится на общих основаниях, что прописано в ПП № 861 от 27.12.2004 г. Вся процедура состоит из 2 этапов.

Этап 1 — Получение разрешения

Проводить электричество куда бы то ни было (на участок, к дому, к гаражу) можно только после получения разрешения от компании, поставляющей электричество. Какие документы нужны?

Кроме заявления на подключение, энергетикам необходимо предоставить:

  • копию паспорта собственника;
  • копию документа о праве собственности;
  • копию ИНН;
  • список всех устройств, имеющихся в гараже, с указанием их мощности;
  • технические документы на гараж;
  • план гаража, на котором указаны расположение столбов электроэнергии, трубопроводов газа, воды и канализации и места, где установлены разводки;
  • расчёт потребления.

Заявление и документы можно предоставить 3 способами:

  • отправить по почте России;
  • принести лично в компанию;
  • дистанционно.

Заявка рассматривается в течение месяца (при личной подаче) или в течение 45 дней (если отправлено почтой). После рассмотрения заявки компания-поставщик пришлёт собственнику 2 экземпляра договора на оказание услуг по подключению электричества и технические условия (ТУ). Если всё устраивает, то на договорах необходимо поставить подписи, а один экземпляр — отправить обратно компании.

Этап 2 — Подключение

В назначенную дату специалисты энергетической компании придут по указанному адресу и выполнят подключение от столба к вводному щиту, опломбируют счётчик и составят акт о подключении абонента.

Разводка и прокладка электрической проводки будет произведена согласно действующим нормам с соблюдением техники безопасности.

На каком расстоянии от линии электропередач на садовом участке можно строить хоз. постройку? Спасибо.

На каком расстоянии от линии электропередач на садовом участке можно строить хоз. постройку?

Ответы на вопрос:

В пределах охранной зоны, установленной Постановлением Правительства РФ «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» от 24.02.2009 г. № 160.

Зона зависит от напряжения.

Охранная зона воздушной ЛЭП зависит мощности этой ЛЭП. Значения смотрите в Приказе Федеральной службы по экологическому, технологическому и атомному надзору от 12 марта 2013 г. N 101 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»

Таблица скорее всего отобразиться неверно:

| N п/п | Напряжение в линии | Охранная зона линии |

| | электропередач, кВ | электропередач, м |

| 2 | От 1 до 20 | 10 |

| 3 | От 20 до 35 | 15 |

| 4 | От 35 до 110 | 20 |

| 5 | От 110 до 220 | 25 |

| 6 | От 220 до 500 | 30 |

| 7 | От 500 до 750 | 40 |

Для ВЛ. до 1 кВ охранная зона 2 м. от крайнего провода, а для ВЛ. от 1 до 20 кВ охранная зона 10 метров

Правила установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон

(утв. постановлением Правительства РФ от 24 февраля 2009 г. N 160)

Все зависит от напряжения линий электропередач

СанПиН 2971-84. Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты

Для вновь проектируемых ВЛ., а также зданий и сооружений допускается принимать границы санитарно-защитных зон вдоль трассы ВЛ. с горизонтальным расположением проводов и без средств снижения напряженности электрического поля по обе стороны от нее на следующих расстояниях от проекции на землю крайних фазных проводов в направлении, перпендикулярном к ВЛ. напряжением:

20 м — 330 кВ; 30 м — 500 кВ; 40 м — 750 кВ; 55 м — 1150 кВ.

Все зависит от напряжения в воздушных линиях электропередач.

Ознакомьтесь с пунктом 6.3 СанПин 2.2.1/2.1.1.12003 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»:

6.3 В целях защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи (ВЛ.), устанавливаются санитарные разрывы — территория вдоль трассы высоковольтной линии, в которой напряженность электрического поля превышает 1 кВ/м.

Для вновь проектируемых ВЛ., а также зданий и сооружений допускается принимать границы санитарных разрывов вдоль трассы ВЛ. с горизонтальным расположением проводов и без средств снижения напряженности электрического поля по обе стороны от нее на следующих расстояниях от проекции на землю крайних фазных проводов в направлении, перпендикулярном ВЛ.:

-20 м — для ВЛ. напряжением 330 кВ;

— 30 м — для ВЛ. напряжением 500 кВ;

— 40 м — для ВЛ. напряжением 750 кВ;

— 55 м — для ВЛ. напряжением 1150 кВ.

При вводе объекта в эксплуатацию и в процессе эксплуатации санитарный разрыв должен быть скорректирован по результатам инструментальных измерений.

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

  1. Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
  2. Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
  3. УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
  4. Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
  5. Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается! Можно с помощью автоматов разделить разные электроприборы — отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат

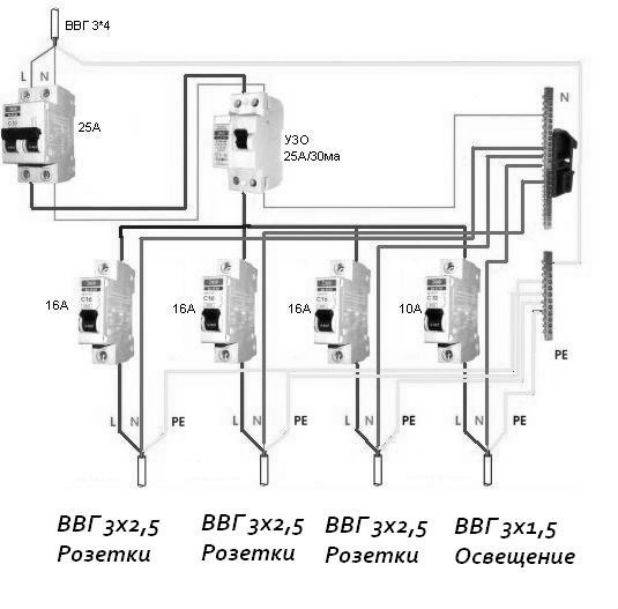

Схема при подключении 380В отличается большим количеством проводов.

Установка деревянных столбов

Любую опору, будь то столбик для забора или электрический столб, необходимо основательно укрепить в земле, для чего нам понадобится раствор цемента. Рассмотрим, как устанавливать деревянный электрический столб своими руками.

Следуя зарубежному опыту, для линий электропередач с напряжением, не превышающим 10 киловатт, лучше всего устанавливать именно пропитанные деревянные опоры.

  1. Размечать территорию не нужно, если столб будет в единичном экземпляре, можно просто «на глазок» высчитать место и снять верхний слой грунта, не глубже 20 сантиметров.
  2. Бурим отверстие. Для этого можно использовать коловорот или садовый бур. Глубина отверстия должна быть не менее двух метров, а диаметр – шире столба на 20 -25 сантиметров.
  3. Устанавливаем столб в отверстие на всю глубину в строго вертикальном положении (проверяем вертикальным уровнем).
  4. Удерживая столб (без помощников тут не обойтись), укладываем вокруг столба обвязку из арматурной сетки.
  5. Заливаем бетоном.
  6. Теперь нужно неделю подождать, пока бетон застынет, проверяя каждый день, чтобы столб не покосился.
Популярные статьи  Обзор типов электрокотлов для отопления частного дома + 2 варианта для изготовления своими руками

Есть вариант установки столба без бетонирования, но он гораздо сложнее, ведь каждые 20 сантиметров отверстия при засыпании нужно тщательно утрамбовывать, процесс этот требует немалого труда и времени.

Засыпать лунки без бетонирования следует щебнем или гравием, что заставит потратиться дополнительно на покупку и доставку, которая стоит в несколько раз дороже самого щебня.

Важно! Пока бетон не «схватился», можно сделать для столба подпорки, чтобы он не начал накреняться. Для этого можно с трех сторон натянуть арматурную или стальную проволоку, закрепленную к металлическим колышкам, вбитым в землю

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

  • выбор материала для опор;
  • составление плана расположения столбов;
  • подготовка земельного участка к установке;
  • монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

  • дерева;
  • металла;
  • бетона.

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Преимущества дерева:

  • низкая цена;
  • возможность обслуживания и ремонта без подъемника;
  • относительная простота монтажа;
  • срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

Освещение в гараже

Кроме подключения к электрокабелю, владельцу нужно подумать и о том, как обустроить освещение.

Какие светильники выбрать для гаража?

При выборе светильников обратите внимание на 3 момента:

Световой поток должен распределяться равномерно, что позволит избежать проблем при парковке автомобиля и при ремонте повреждённого транспорта.
Схему размещения светильников предусмотрите заранее.
Обратите внимание на экономные лампочки.

Самые популярные сегодня лампы:

  • энергосберегающие;
  • светодиодные;
  • галогенные;
  • люминесцентные.

Форма лампочек может быть разной, в зависимости от желания пользователей.

Монтаж освещения

При создании схемы освещения учитывайте такие детали:

  1. В гараже рекомендуется скрытая прокладка. Если это невозможно, то можно спрятать провода в пластиковые коробы.
  2. Для потолочных светильников нужны двухжильные кабели с сечением около 2 м².
  3. Систему светильников сделайте с несколькими выключателями. К примеру, один на рабочем столе, другой – в зоне отдыха.

А вот в зоне ворот лучше сделать освещение поярче, чтобы комфортнее и проще было заезжать в гараж.

Сколько нужно светильников?

Какое количество гаражей можно подключить от одной электроопоры (столба) по воздуху?В гараж солнечный свет почти не проникает, поскольку здесь, как правило, не монтируются окна.

Основная причина отсутствия окон – желание обезопасить автотранспорт от посторонних глаз

Поэтому так важно здесь создать хорошее искусственное освещение

Одного светильника на потолке будет недостаточно. Добиться равномерного освещения поможет разделение помещения на зоны. В каждой из них устанавливаются 1-2 светильника.

Для маленького гаража подойдёт следующая схема освещения:

  1. Установка 2 светильников у ворот.
  2. Одна лампа устанавливается над столом с верстаком.
  3. Ещё один (можно несколько) светильник — над полками с инструментами и запчастями.

Рекомендуется монтировать светильники не на потолке, а на стенах, чтобы части полки не блокировали освещение.

Чаще всего владельцы предпочитают устанавливать в гараже длинные лампы, которые закрываются прозрачной крышкой.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов

Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

  • расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
  • высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
  • дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
  • расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
  • трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
  • интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
  • ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Популярные статьи  Что такое плавкие предохранители и для чего они необходимы?

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Монтаж проводки в дом

Выполнение ответвления от питающей линии электропередачи до промежуточной опоры может быть выполнено несколькими способами:

  • голым алюминиевым проводом;
  • медным или алюминиевым кабелем;
  • самонесущим изолированным проводом (СИП).

В первом варианте на электрический столб производится установка траверсы с изоляторами, на которых крепятся провода. Если участок от промежуточной опоры до непосредственного ввода в дом также выполнен голым проводом, на доме тоже должна быть произведена установка траверсы с изоляторами. Также на участке между столбом и домом может быть использован кабель, который монтируется под землей, либо по воздуху с использованием стального троса.

Если от ВЛ до промежуточной опоры используется кабель, потребность в траверсах и изоляторах отпадает, достаточно установить на опоре ВЛ и нашем столбике крепления для стального троса, на котором будет крепиться кабель. О том, как проложить кабель по тросу, читайте в статье: https://samelectrik.ru/texnologiya-prokladki-kabelya-na-trose.html.

Третий вариант с использованием провода СИП заключает в себе новые технологии и несет целый ряд преимуществ:

  • При использовании СИП не требуется установка несущего стального троса, как в случае с кабелем, поскольку провод является самонесущим и выдерживает все монтажные и эксплуатационные нагрузки.
  • Оболочка СИПа, изготовленная из сшитого полиэтилена успешно противостоит атмосферным воздействиям, ультрафиолетовому излучению и перепадам температуры.
  • Преимущества СИП перед голым проводом очевидны – это надежность и безопасность.

Как подать заявку на подключение через интернет?

Данная услуга предоставляется на сайте «https://портал­-тп.рф». Здесь нужно пройти регистрацию, подать заявку, отправить сканы документов (список указан выше).

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.

Освещение в гараже

Кроме подключения к электрокабелю, владельцу нужно подумать и о том, как обустроить освещение.

Какие светильники выбрать для гаража?

При выборе светильников обратите внимание на 3 момента:

Световой поток должен распределяться равномерно, что позволит избежать проблем при парковке автомобиля и при ремонте повреждённого транспорта.
Схему размещения светильников предусмотрите заранее.
Обратите внимание на экономные лампочки.

Самые популярные сегодня лампы:

  • энергосберегающие;
  • светодиодные;
  • галогенные;
  • люминесцентные.

Форма лампочек может быть разной, в зависимости от желания пользователей.

Монтаж освещения

При создании схемы освещения учитывайте такие детали:

  1. В гараже рекомендуется скрытая прокладка. Если это невозможно, то можно спрятать провода в пластиковые коробы.
  2. Для потолочных светильников нужны двухжильные кабели с сечением около 2 м².
  3. Систему светильников сделайте с несколькими выключателями. К примеру, один на рабочем столе, другой – в зоне отдыха.

А вот в зоне ворот лучше сделать освещение поярче, чтобы комфортнее и проще было заезжать в гараж.

Сколько нужно светильников?

В гараж солнечный свет почти не проникает, поскольку здесь, как правило, не монтируются окна.

Основная причина отсутствия окон – желание обезопасить автотранспорт от посторонних глаз

Поэтому так важно здесь создать хорошее искусственное освещение

Одного светильника на потолке будет недостаточно. Добиться равномерного освещения поможет разделение помещения на зоны. В каждой из них устанавливаются 1-2 светильника.

Для маленького гаража подойдёт следующая схема освещения:

  1. Установка 2 светильников у ворот.
  2. Одна лампа устанавливается над столом с верстаком.
  3. Ещё один (можно несколько) светильник — над полками с инструментами и запчастями.

Рекомендуется монтировать светильники не на потолке, а на стенах, чтобы части полки не блокировали освещение.

Чаще всего владельцы предпочитают устанавливать в гараже длинные лампы, которые закрываются прозрачной крышкой.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

  1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
  2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
  3. Без троса можно прокладывать СИП.
  4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
  5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

  • Уличное освещение на солнечных батареях
  • Защита кабеля от механических повреждений
  • Как провести электропроводку на даче

Сам электрик — энциклопедия домашнего мастера

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
