Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый — самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками. Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

Крепление самонесущих кабелей возможно выполнить двумя способами:     • на изоляторах;     •  при помощи специальной арматуры. Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

    • Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору.      • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м. «Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники. Какой кабель нужен для ввода в дом при подземной прокладке При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи. Глубина траншеи:     • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели.     • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.

Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр. Общие требования:     • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом.     • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке. При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.

Это интересно: Нет фазы в розетке — в чем причина и что делать

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

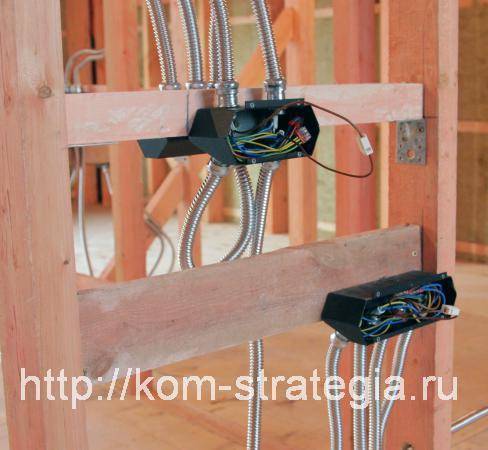

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

Популярные статьи  11 основных программ для расчета и проектирования освещения

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

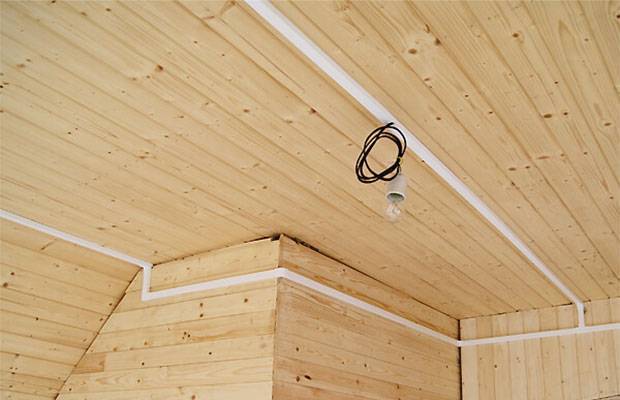

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

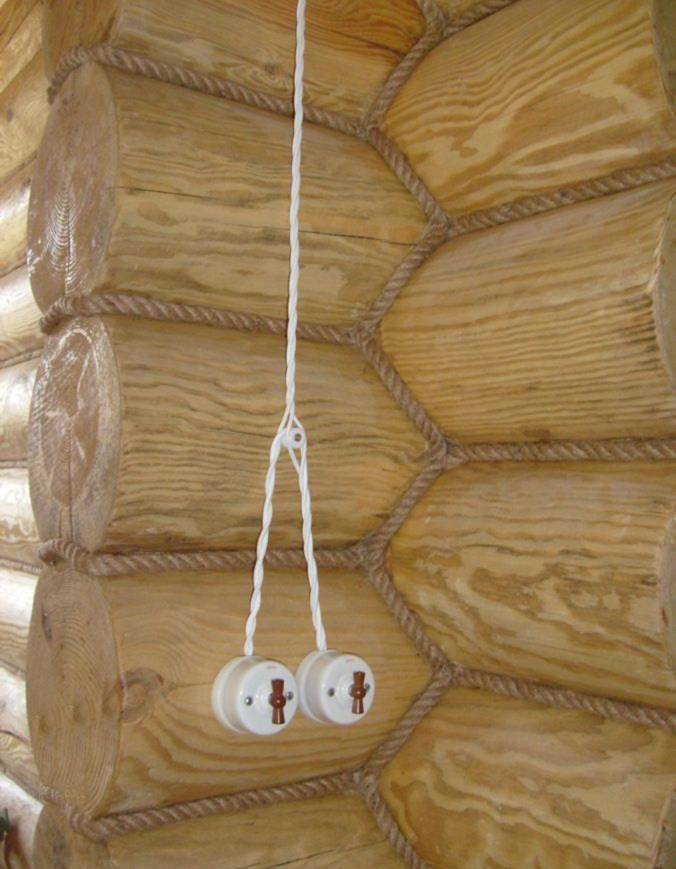

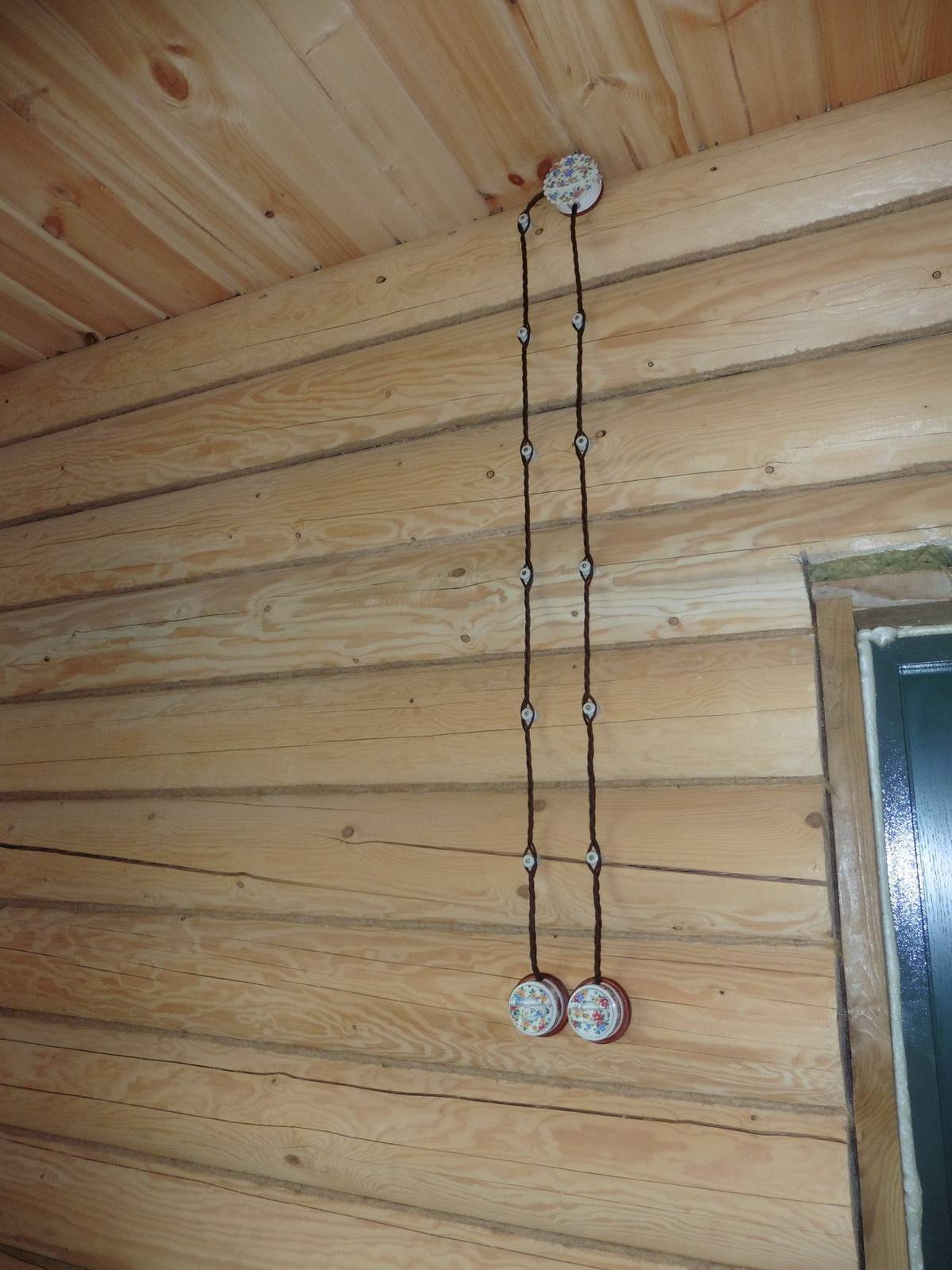

А это пример ретро проводки в деревянном доме

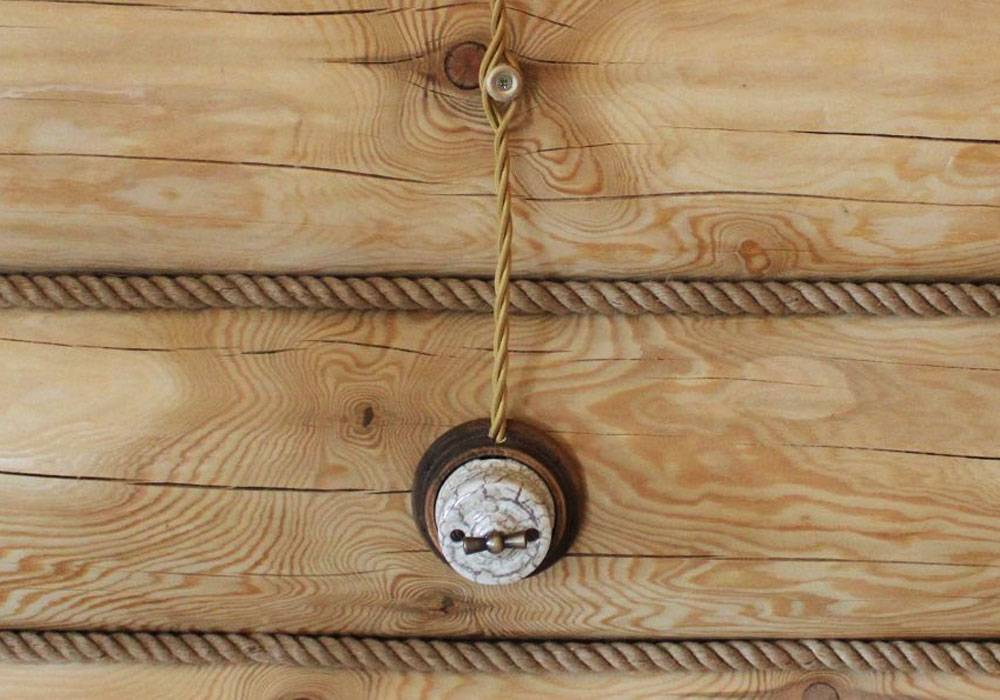

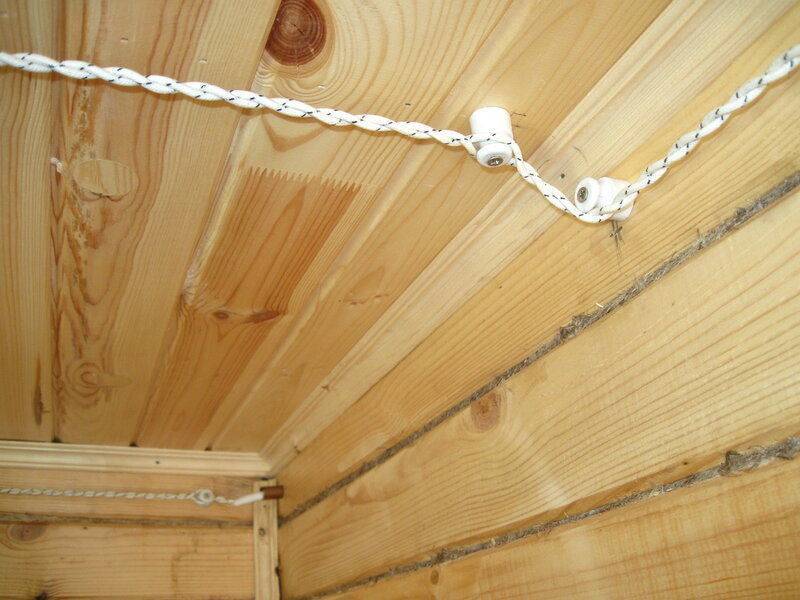

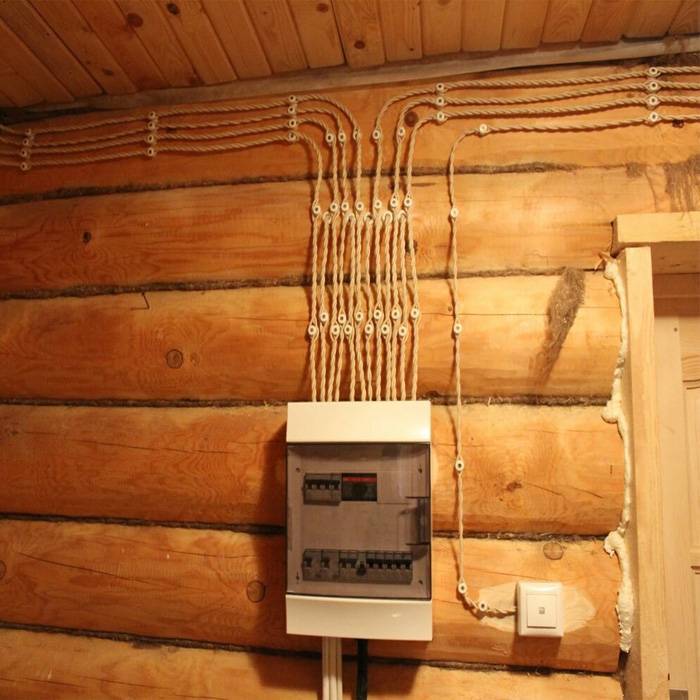

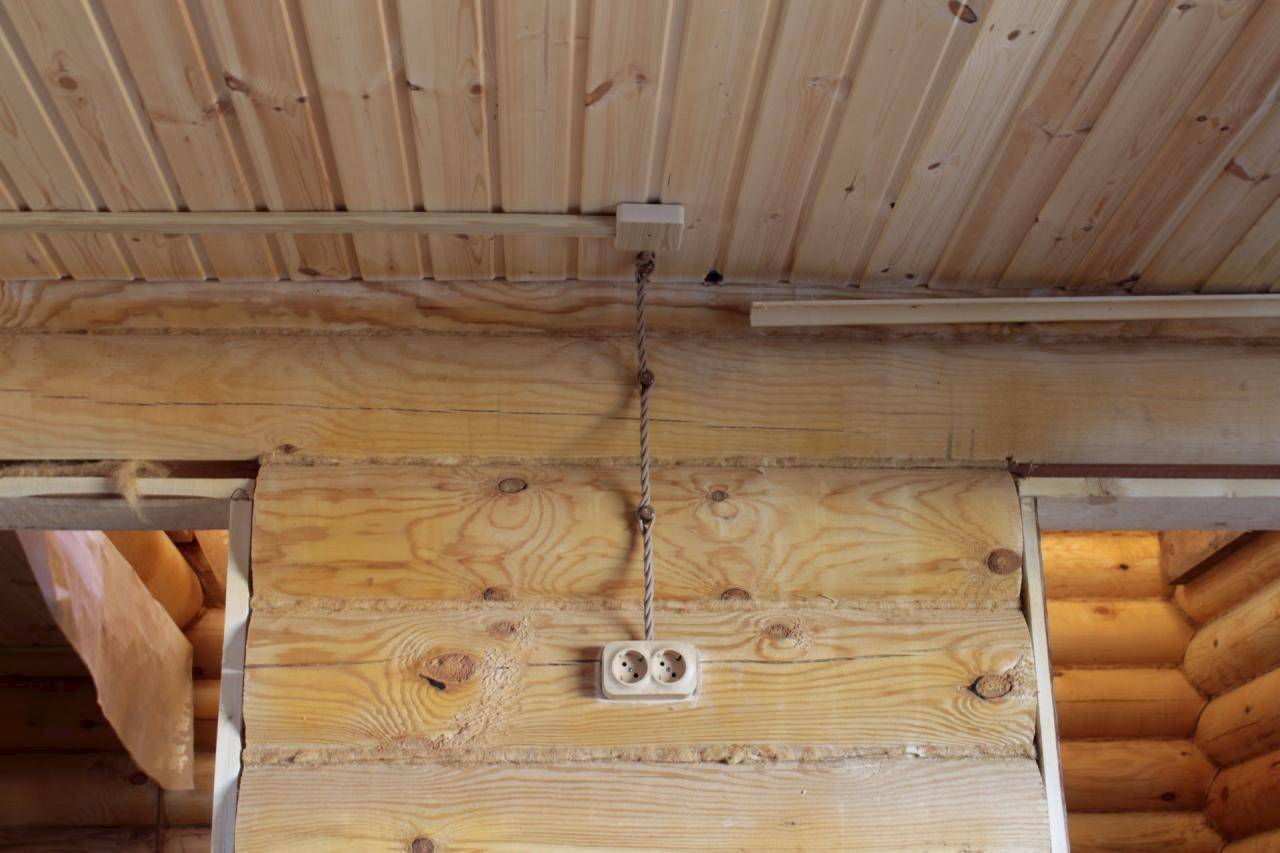

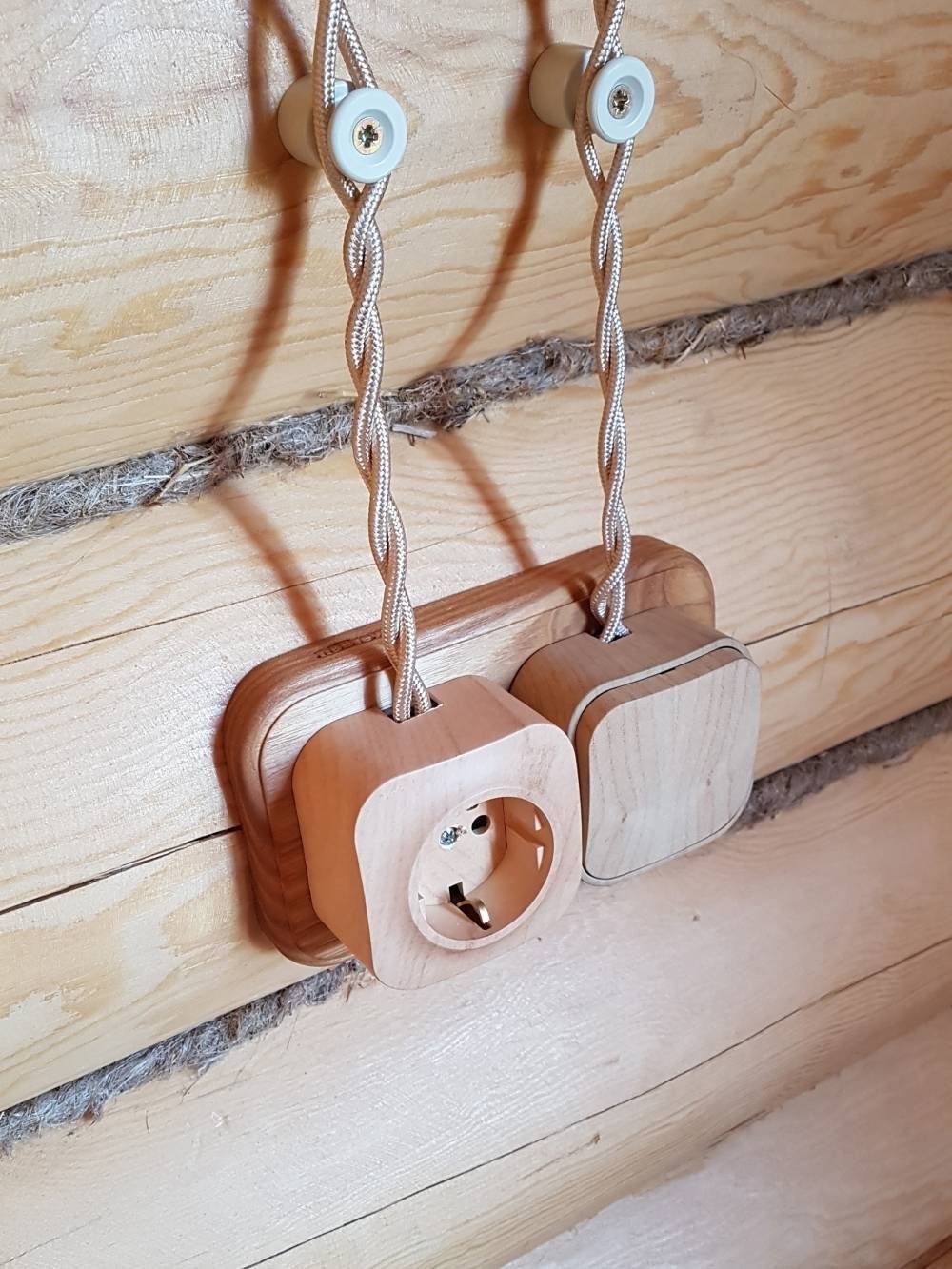

Монтаж ретро-проводки в деревянных домах – особенности работы

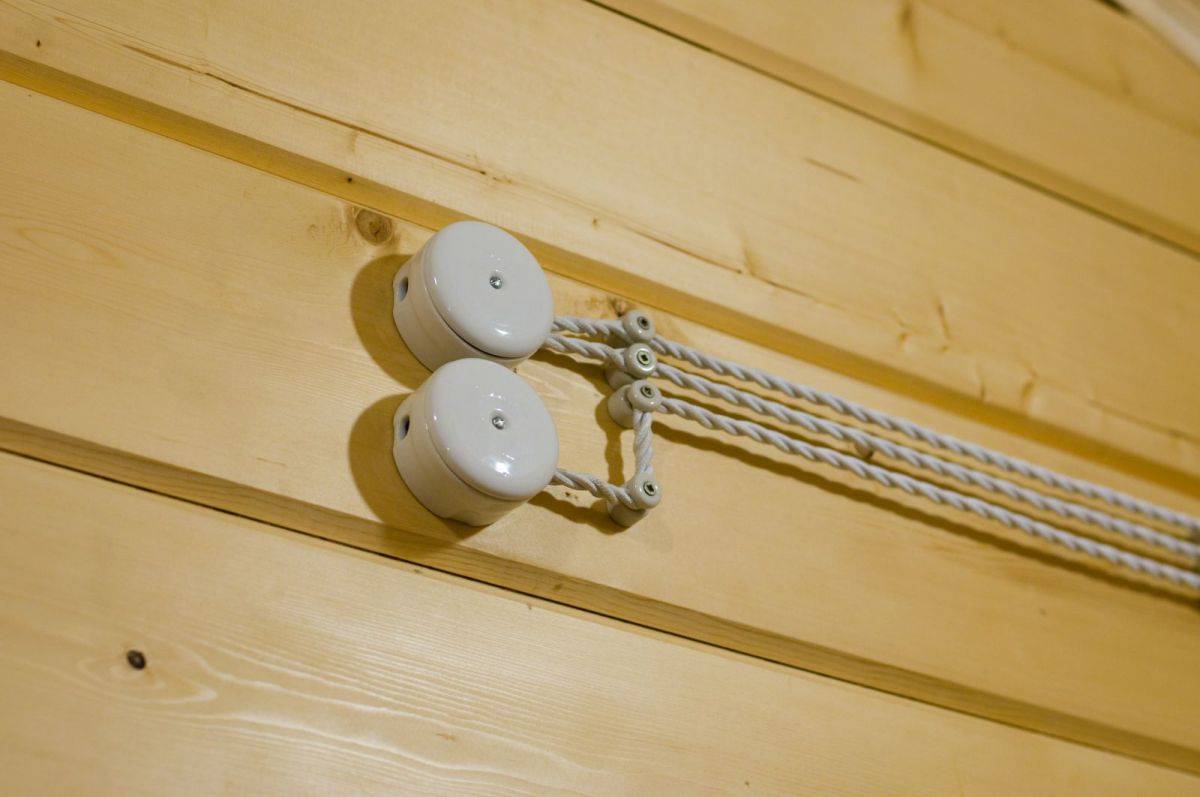

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

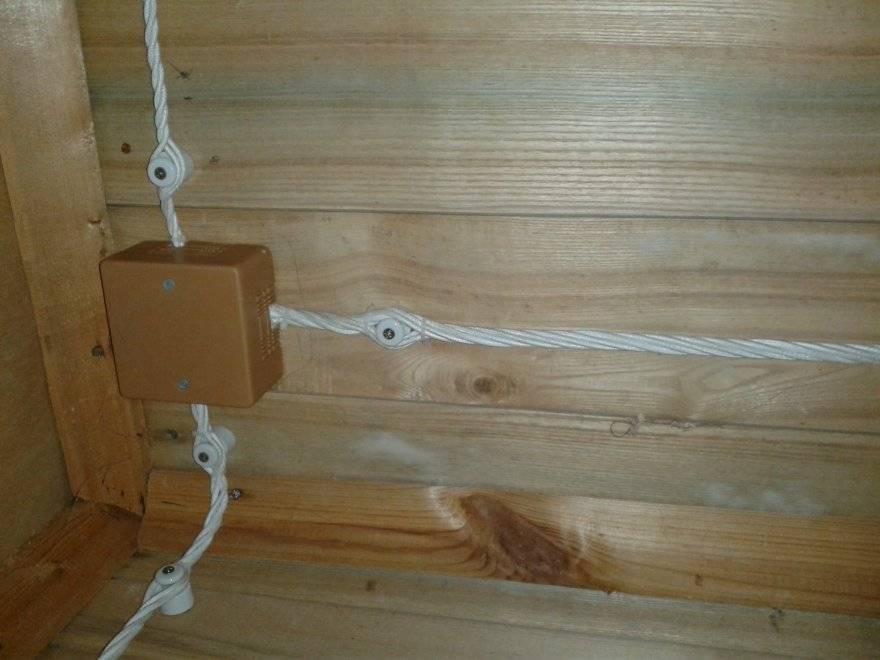

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников

При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

  • однофазный;
  • номинальный (максимальный) ток;
  • способ крепления;
  • принцип действия прибора.
Популярные статьи  Почему при закипания электрический чайник открывает крышку?

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем. В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

  • Класс точности 1
  • Число тарифов 4
  • Частота измерительной сети, Гц 50±2,5
  • Номинальное напряжение, В 230
  • Базовый (максимальный) ток, А 5 (60); 10 (100)
  • Стартовый ток, мА 10; 20
  • Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
  • Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
  • Диапазон рабочих температур, °С от минус 45 до плюс 70

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Последовательность действий при подключении кабеля

Работу можно разделить на несколько основных этапов:

  • сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
  • затем потребуется закрепить кабель на доме с помощью анкерного зажима;
  • далее натянуть СИП между домом и опорой;
  • затем закрепить кабель на опоре;
  • провода ответвления электропитания следует подключить к проводам воздушной линии.

Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

Подготовка проекта

При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида

В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.

Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?

Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).

Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.

Алгоритм действий при создании проекта:

  1. Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
  2. Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
  3. На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
  4. Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
  5. Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
  6. Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.

Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?

После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.

Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).

Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?
Правила монтажа электропроводки в частном деревянном доме

Монтаж электропроводки в деревянном доме

Пошаговый алгоритм монтажа электрической проводки в доме состоит из этапов:

  • комплектации и установки основного щита;
  • ввода магистрального кабеля в дом с последующим подключением к щиту;
  • установки распределительных коробок внутри здания в соответствии со схемой;
  • монтажа приборов освещения, розеток и выключателей;
  • соединения электропроводки в монтажных коробках и щите;
  • тестовой проверки работоспособности защиты от коротких замыканий и поражения током.

Установка распределительного щитка

Щит располагают около точки ввода основного кабеля в дом (ответвления от магистрали не допускаются). Разрешается использование коробок из ударопрочного пластика или металла, покрытого синтетической эмалью или порошковой краской. Внутренний объем щита рассчитывается исходя из количества предохранителей и перечня дополнительных устройств (например, реле напряжения или счетчика). Для крепления автоматов используют металлическую рейку Din. Количество предохранителей не ограничено (некоторые владельцы ставят устройства на фазу и на нулевой провод).

В щитке рекомендуется установить блок УЗО, реагирующий на утечки тока и автоматически отключающий питание. Номинал защитного устройства подбирают в зависимости от характеристик оборудования в доме.

Популярные статьи  Почему подсветка в выключателе света работает через раз?

Следует учесть, что прибор учета электроэнергии необходимо опломбировать. Процедуру производит представитель сбытовой компании по заявке владельца дома.

Ввод кабеля в помещение

Питание подается в дом по кабелю, проложенному в грунте или проведенному от столбов. Наибольшее распространение получил самонесущий кабель СИП, оснащенный стальной жилой, воспринимающей ветровые нагрузки. На входе в дом предусматривают кронштейн для крепления троса и гофрированный рукав или отрезок трубы Г-образной конфигурации (наконечник направляют вниз для защиты от конденсата). Металлические жилы кабеля СИП соединяют с проводкой дома при помощи муфт, обеспечивающих надежный контакт при повышенных нагрузках.

Электромонтаж распределительных коробок

Коробки применяют в точках разведения основного кабеля. Для соединения используют пружинные клеммы Wago (некоторые электрики отдают предпочтения скруткам с последующей изоляцией). Не допускается наличие проводов с поврежденными участками изолятора. Кабели аккуратно укладывают в коробку и закрывают крышкой. Запрещается скрывать коробки под отделочными материалами стен дома.

Установка осветительных приборов

Крепятся на потолке или перегородках. Методика монтажа зависит от конструктивных особенностей изделий. К светильнику подводят несколько проводов (число жил зависит от количества зон освещения, управление осуществляется выключателем). На этапе создания проекта необходимо корректно организовать подсветку комнат в доме, устраняя зоны с недостаточным освещением или наоборот, вводя подобные участки (зависит от дизайна и личных предпочтений владельца).

Установка выключателей и розеток

Для монтажа устройств необходимо разметить перегородки и прикрепить основания винтами. После ввода кабелей следует очистить жилы от изоляции и подключить к контактам (для розеток предусматривают цепь заземления). Оборудование не должно болтаться при установке или выемке штепсельной вилки.

Устройство заземления и монтаж УЗО

Для заземления дома на улице необходимо установить контур в виде стальных пластин длиной до 3 м, уложенных треугольником и прикрепленных к забитым в грунт стержням. Корректно сделанная система предотвращает повреждение оборудования. Блок УЗО устанавливается в распределительной коробке на проводах фазы и нуля (после дифференциального автомата и счетчика).

Проект электроснабжения деревянного дома

На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).

Выбор провода и электроустройств

Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.

Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.

Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).

Мощность, кВт Сечение, мм² Диаметр, мм
3,0 1,0 1,12
4,1 2,0 1,59
5,9 4,0 2,26
11,0 10,0 3,57

Выбор вводного кабеля и автоматического выключателя

В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.

Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).

Номинал и тип автомата однофазного питания

Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:

  • I — искомая сила тока;
  • P — общая мощность приборов, Вт;
  • U — напряжение;
  • cosµ — поправочный коэффициент, принимается равным 0,8.

Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.

Подготовка материалов и инструментов

Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:

  • электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
  • розетки, выключатели и монтажные коробки для открытого монтажа;
  • распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
  • электрический счетчик (при условии установки прибора в помещении);
  • кабель-каналы с крышками;
  • соединительные клеммы;
  • строительный уровень;
  • тестовый прибор;
  • отвертки с плоским и крестообразным жалом;
  • инструмент для снятия изоляции;
  • электрическая дрель или шуруповерт;
  • различные шурупы по дереву;
  • изоляционная лента;
  • ножовка или электрический лобзик;
  • чертежный инструмент;
  • изоляционная лента.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

  • Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
  • Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
  • Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

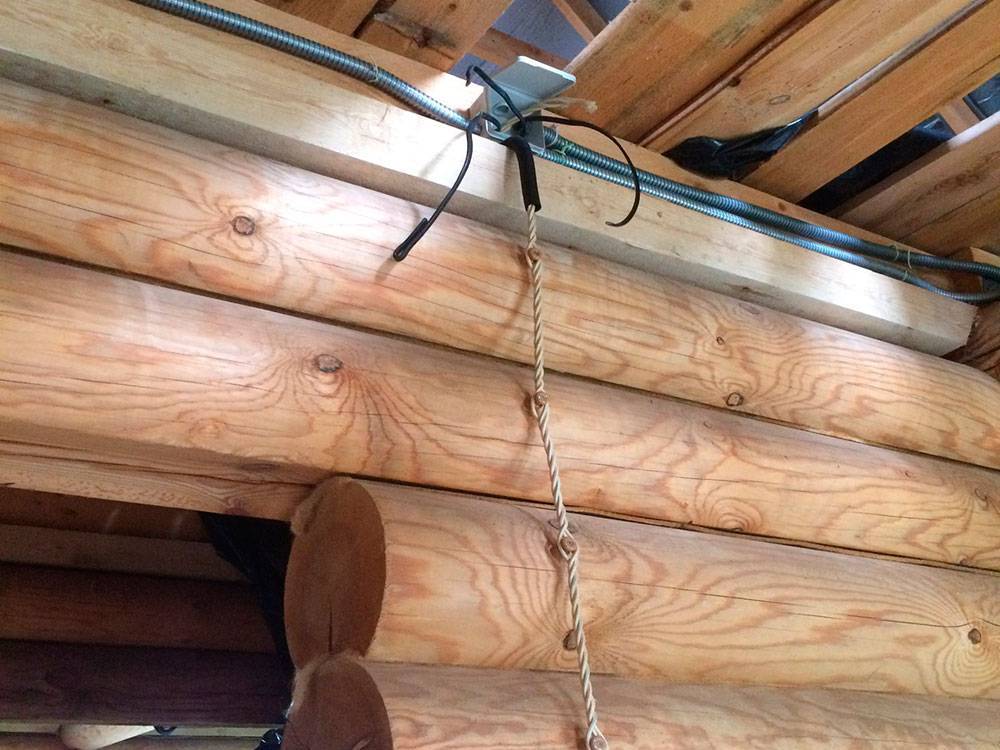

  • Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.

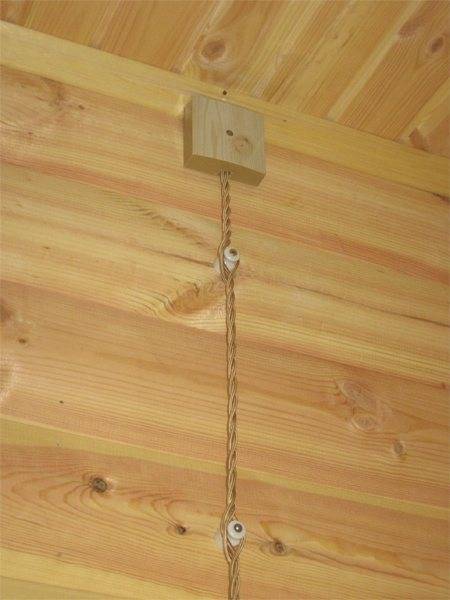

  • Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
  • Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
  • Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
  • Гофру крепят на специальные клипсы. Используются соединительные муфты.
  • Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
