Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Как подключить звонок в коммуналке от 3 кнопок?

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Как подключить звонок в коммуналке от 3 кнопок?

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами

Как подключить звонок в коммуналке от 3 кнопок?

Особенности моделей и специфика монтажа

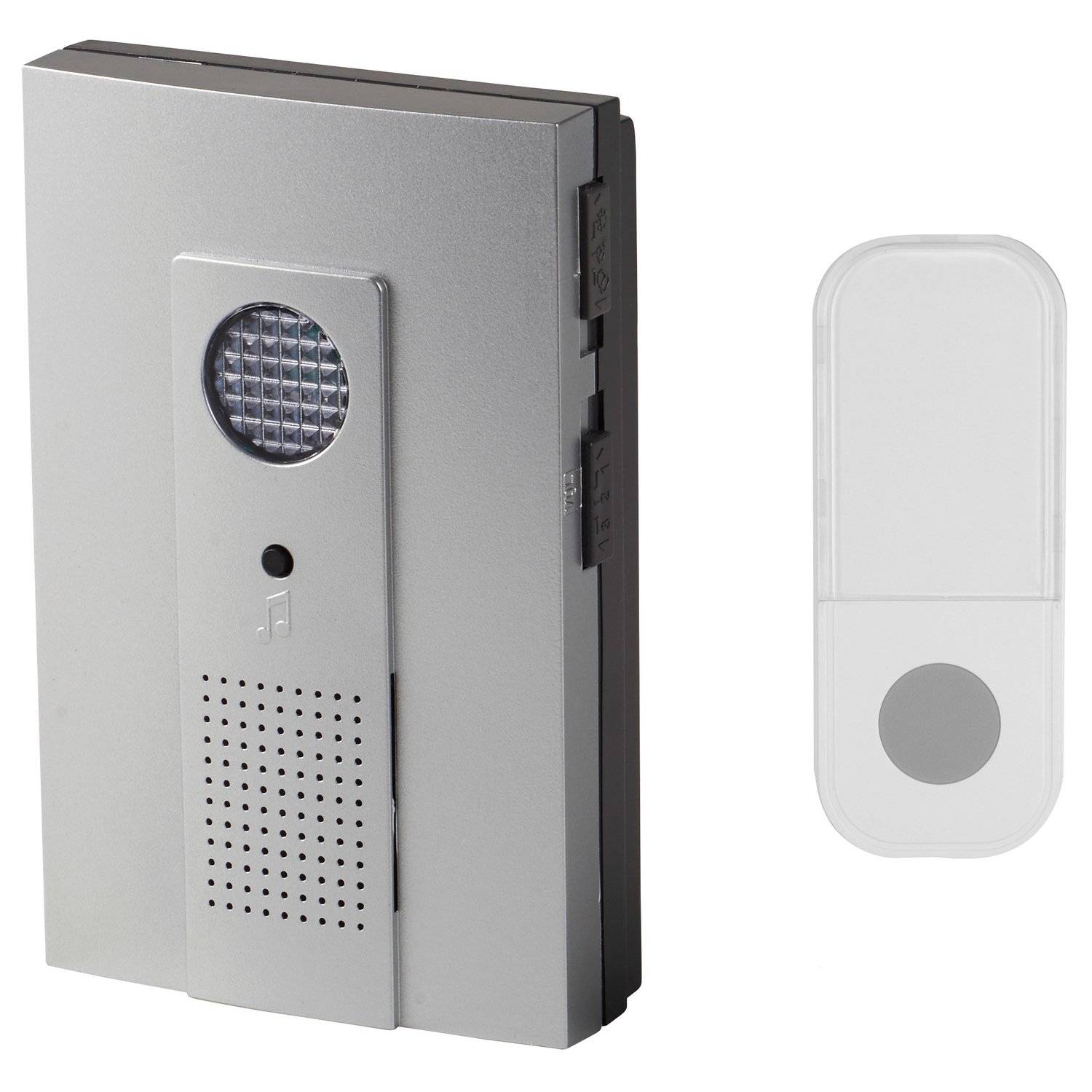

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Как подключить звонок в коммуналке от 3 кнопок?

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Как подключить звонок в коммуналке от 3 кнопок?

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

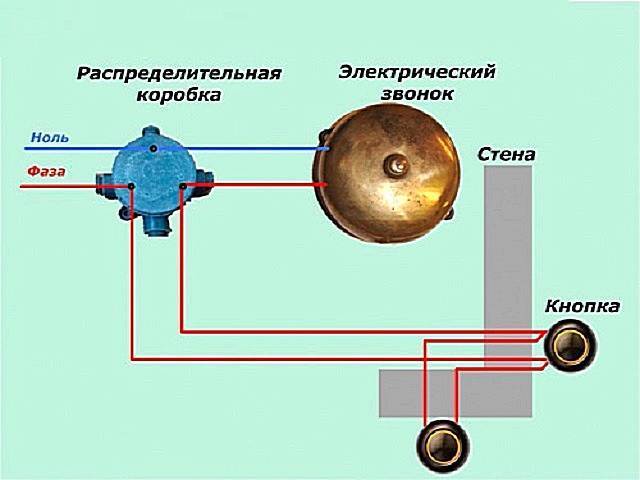

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Механический дверной замок своими руками

Популярностью среди самодеятельных механических дверных звонков пользуется устройство, где звук исходит от небольшого колокольчика при ударе о его купол подвешенного язычка. Кроме него для изготовления своими руками понадобятся:

  • длинная металлическая цепочка (можно спаять из нескольких отрезков);
  • деревянная дощечка;
  • стальная перфорированная лента, например, размером 0.5×12×800 мм;
  • изолента;
  • крепежные изделия (саморезы, гвоздь);
  • краска для окрашивания дощечки;
  • паяльник;
  • набор слесарных инструментов.

Изготавливается механический звонок в следующем порядке.

  • Дощечка окрашивается в цвет соответствующий дизайну интерьера квартиры.
  • Из перфоленты изготавливается пружина, обе поверхности которой покрываются изолентой;
  • Пружина выполняется в виде закрученной спирали.
  • Один конец пружины выполняется в виде подвески для колокольчика, а другой — свернутой поверхности для базирования оси крепления, в качестве которой выступает гвоздь.
  • На дощечке устанавливается ушко, через которое пропускается цепочка.
  • Для придания звонку элементов дизайна прикрепляется сделанная специальным образом гравированная пластинка, по центру вставляется декорированная заглушка.
  • Один из концов цепочки крепится к пружине, а сама дощечка со звонком устанавливается с помощью саморезов на стену.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.
Популярные статьи  Расчет сечения кабеля по мощности и току

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Разновидности дверных звонков беспроводного типа

Модели таких гаджетов представлены в различной комплектации. Они могут иметь несколько кнопок, сопряженных с одним приемником. Это полезно, если имеется несколько входов в помещение или на участок.

Беспроводной звонок с двумя кнопками

Но есть варианты и с несколькими приемниками, работающими от одной кнопки. Такие приемники тоже имеют множество плюсов. К примеру, они  устанавливаются в местах, где обычно звонок, находящийся около двери, можно не услышать (кухня, ванная комната, гараж и так далее).

Беспроводной звонок с двумя приемниками

Если же расстояние между кнопкой и динамиком больше диапазона действия прибора, то его можно дополнить ретранслятором, который значительно увеличит радиус действия. Принцип его работы заключается в том, что он одновременно выполняет функции приемника и передатчика. Ретранслятор, настроенный на оба устройства, принимает сигнал от передатчика и передает его уже на приемник.

По типу источника питания различают следующие основные типы устройств:

  • Передатчик и приемник работают от батареек или аккумуляторов.
  • Передатчик, работающий от батареек, а приемник – от сети.
  • Передатчик действует от нажатия (без батареек), а приемник – от сети или батареек (аккумулятора).

Первый тип является самым распространенным, так как прост и не требует подключения к сети. Для работы приемника и передатчика требуется лишь вставить батарейки типа AA или AAA, в зависимости от модели.

Второй тип является менее распространенным, но более экономичным, так как динамик, подключенный к сети, потребляет мало электроэнергии, и для его работы не требуется постоянно менять батарейки. Здесь есть два варианта: приемник вставляется в розетку или к нему подводятся провода.

А вот третий тип является очень перспективным. Суть его заключается в том, что передатчик начинает работать от нажатия кнопки. То есть при нажатии вырабатывается энергия, достаточная для того, чтобы отправить сигнал на приемник. Такой тип очень популярен среди владельцев частных домов, так как в зимний период на холоде батарейки быстро разряжаются, а аккумуляторы теряют свою емкость заметно быстрее.

Модели беспроводных дверных звонков различаются и по функциональности. Основное отличие – это количество воспроизводимых мелодий. В бюджетных вариантах их, как правило, не более десяти. В дорогих моделях стоят более качественные динамики, а набор мелодий – на порядок больше. К тому же некоторые модели предусматривают возможность загрузки собственных мелодий или звуков через электронные носители или беспроводное соединение. В более дорогих комплектациях подобных устройств также предусмотрены функции вибровызова или светового индикатора звонка. Это очень удобно, если кто-то в доме отдыхает, а знать о том, что пришли гости, необходимо.

Более продвинутые модели могут оснащаться камерой наблюдения, видеодомофоном и датчиком движения. Датчик срабатывает, когда на расстоянии нескольких метров от двери начинается движение, он включает камеру и записывает происходящее. Таким образом, подобные устройства могут стать частью системы «умного дома» или системы безопасности, если настроить все правильно.

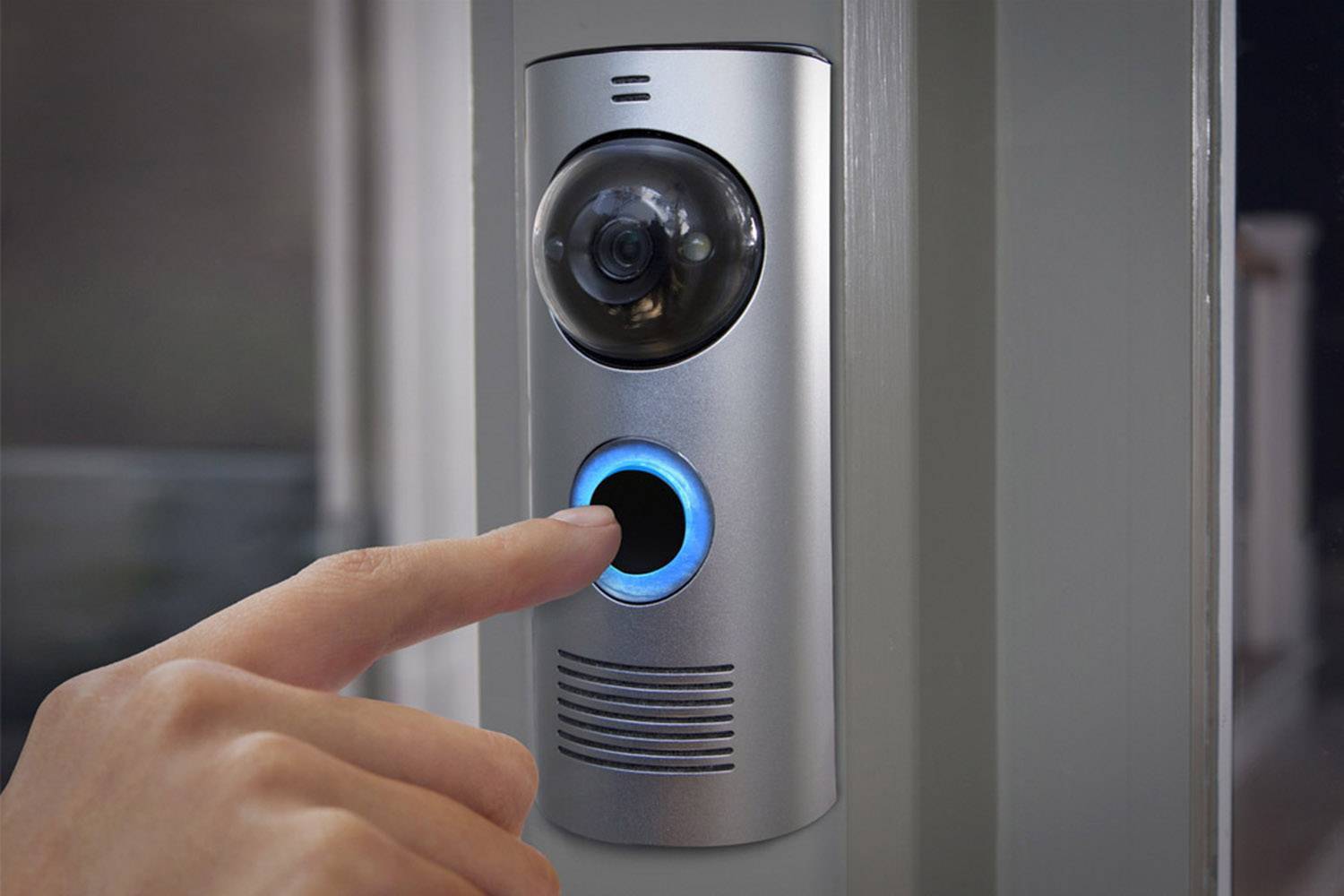

Беспроводной звонок с камерой и датчиком движения

В зависимости от назначения различают два основных типа беспроводных звонков: уличный и устанавливаемый внутри помещений. Первый, как правило, выбирают владельцы частных домов, а второй – владельцы квартир. Так как уличный подразумевает установку передатчика вне помещения, он должен обладать такими качествами, как стойкость к ультрафиолетовым лучам, влагостойкость и ударопрочность.

Для более долговечной работы большинство моделей снабжается небольшим козырьком, который устанавливается над кнопкой и защищает устройство от попадания осадков или прямых солнечных лучей. К тому же корпус такой кнопки должен быть герметичным, чтобы защитить начинку от попадания пыли или влаги. Если же необходима защита от вандалов, то ставят, как правило, приемник в металлическом корпусе, сама кнопка также изготавливается из металла.

Металлическая антивандальная кнопка беспроводного звонка

Поэтому, прежде чем решить, какой звонок лучше, нужно определиться с местом его установки и необходимым функционалом.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Популярные статьи  Почему лампа постоянно горит и не реагирует на выключатель?

Как подключить звонок в коммуналке от 3 кнопок?

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света

Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными

Какими бывают дверные звонки

Как подключить звонок в коммуналке от 3 кнопок?Подключения звонка не требует особых навыков в области электрики

Существует множество моделей, каждая из которых имеет свой способ подключения, принцип работы, доступные функции. Все эти параметры в конечном итоге обязательно скажутся и на стоимости покупаемого прибора.

По способу подключения существует три основных варианта:

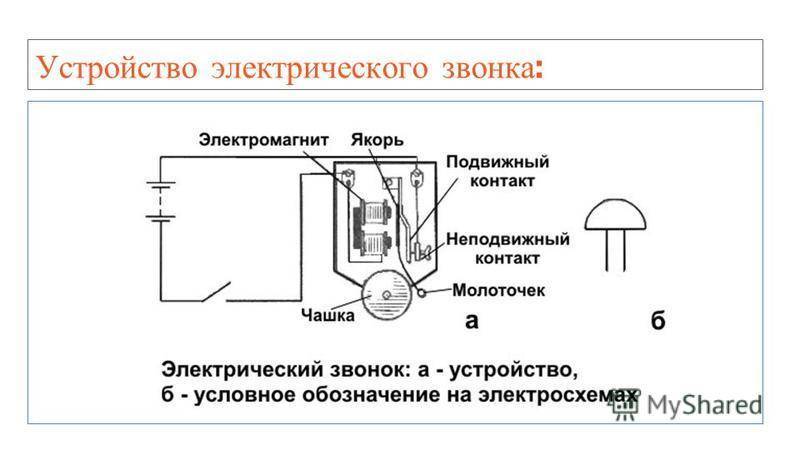

  • Механические. В преимущественном большинстве случаев выполняют декоративную функцию. Находятся в прихожей или на фасаде. Дают о себе знать, когда человек пробует открыть дверь или задевает язык колокольчика.

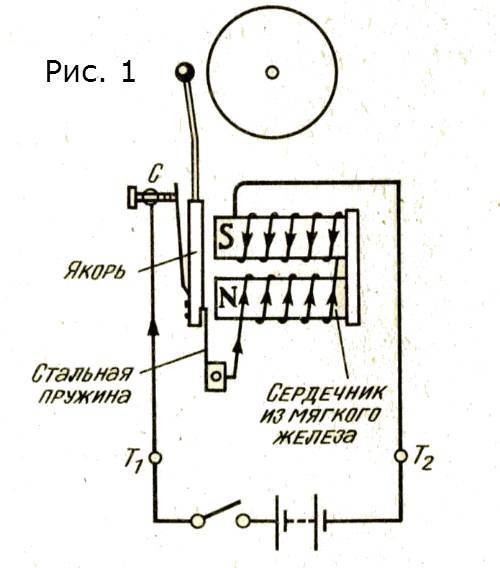

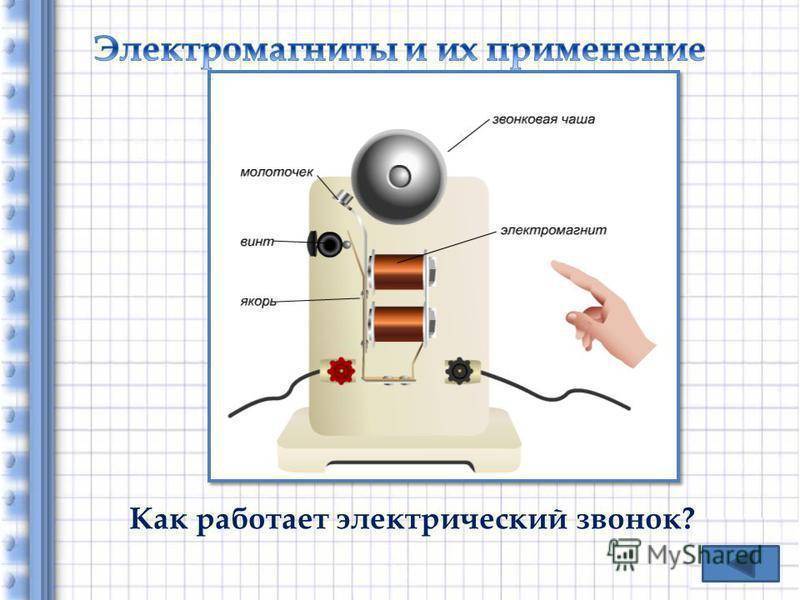

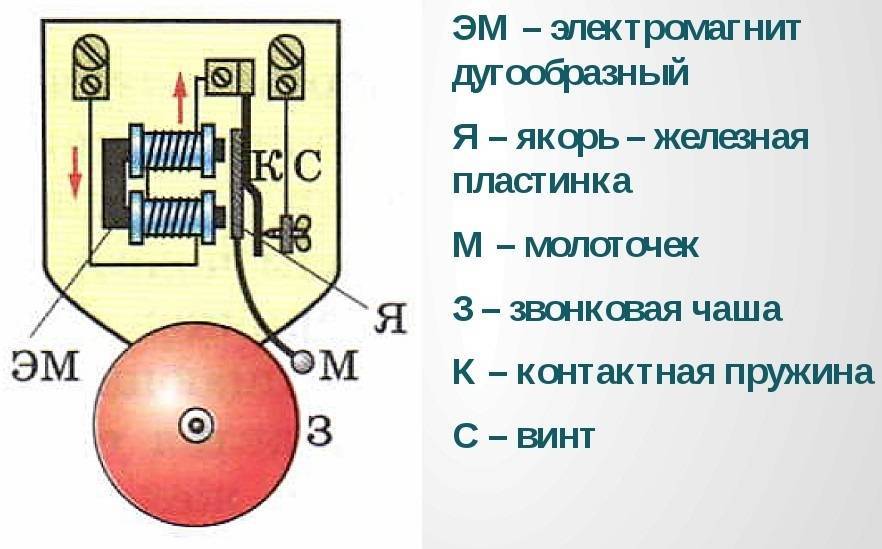

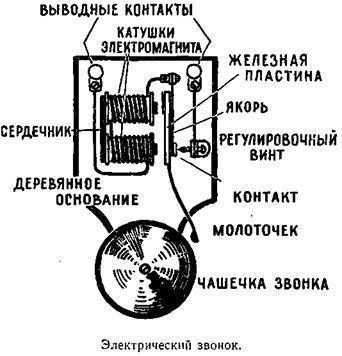

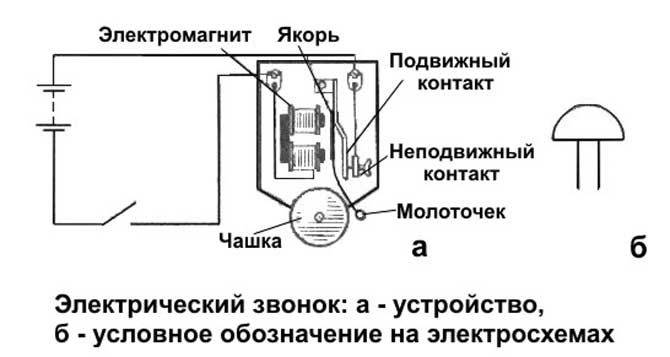

  • Электромеханический. Более совершенная модель предыдущего типа, которая отличается довольно простой, но более удобной конструкцией, предусматривающей наличие кнопки для подачи сигнала, которая находится за пределами дома или квартиры. Также присутствует резонатор, который монтируется в жилом помещении, и электрокабель, объединяющий обе части прибора.
  • Электронный. Самый совершенный вариант исполнения, который собирается на основе микросхем и оснащается встроенным динамиком. Разнообразие звуков, которые может издавать такое оборудование, ничем не ограничивается. За счет использования электроники также расширяется доступный перечень функций таких приборов.

В продаже можно найти проводные и беспроводные электронные звонки. Первый тип подключается практически так же, как большинство электромеханических устройств. Однако можно найти модели, которые дополнительно обеспечены защитой в виде питания от напряжения 12 вольт или с использованием батареек. Они должны подключаться через специализированный понижающий трансформатор или блок питания. На кнопке в таких устройствах осуществляется разрыв низковольтного сигнала вместо фазы.

Беспроводные звонки отличаются удобством в эксплуатации, но кнопка-передатчик зачастую требует постоянного обновления автономного питания, и при этом должна находиться в зоне, которая не будет мешать передаче сигнала к устройству. Некоторые беспроводные модели работают при подключении их к стандартной сети 220В, к обыкновенной розетке, в то время как в кнопке нужно будет периодически менять батарейки. Другие модели имеют оба элемента с автономным питанием.

Существует ряд моделей, которые осуществляют дистанционное открытие ворот или распахивают входные двери. Это достаточно удобная функция для частного дома.

Если нужно подключить беспроводной звонок в квартиру с видеонаблюдением, процедура будет гораздо сложнее. Работы лучше доверить специалистами, которые в дальнейшем будут заниматься техническим обслуживанием оборудования.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

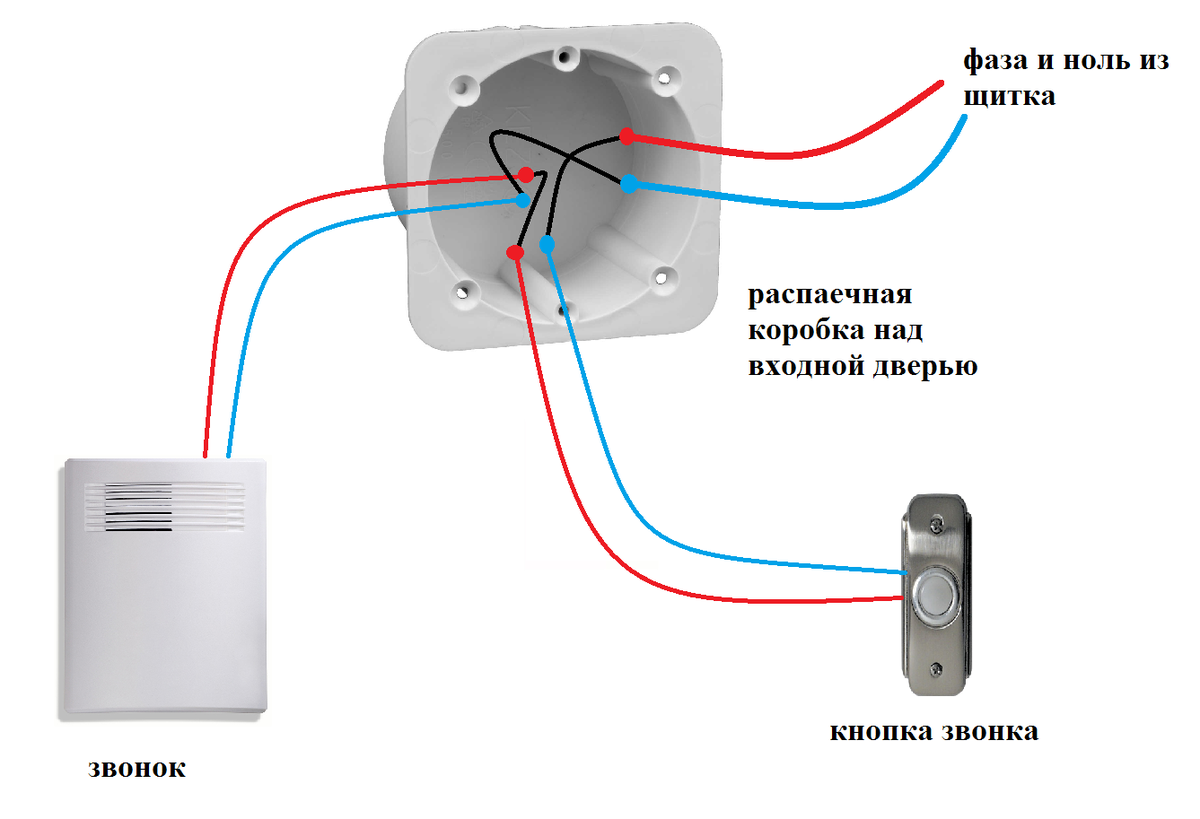

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

  • непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
  • дюбеля и шурупы, что потребуются для закрепления прибора на стене;
  • кнопка;
  • трансформатор;
  • кабель – потребуется для подключений низковольтного типа;
  • дрель и шуруповерт;
  • стриппер для зачистки провода;
  • изолента, хомуты из пластика и рулетка;
  • отвертки;
  • плоскогубцы с длинным носом и обычные;
  • бокорезы;
  • сверла;
  • уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

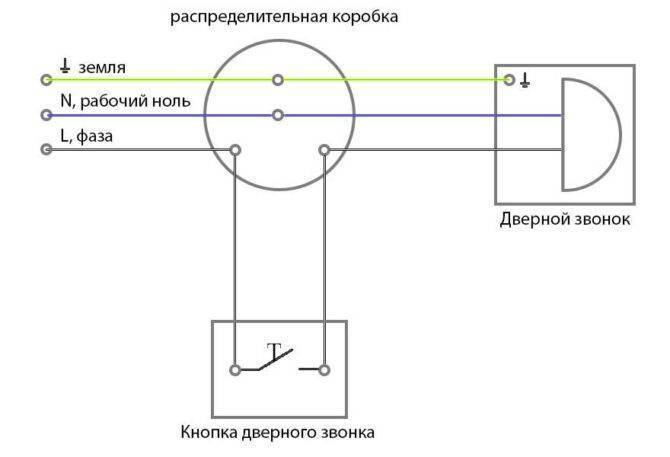

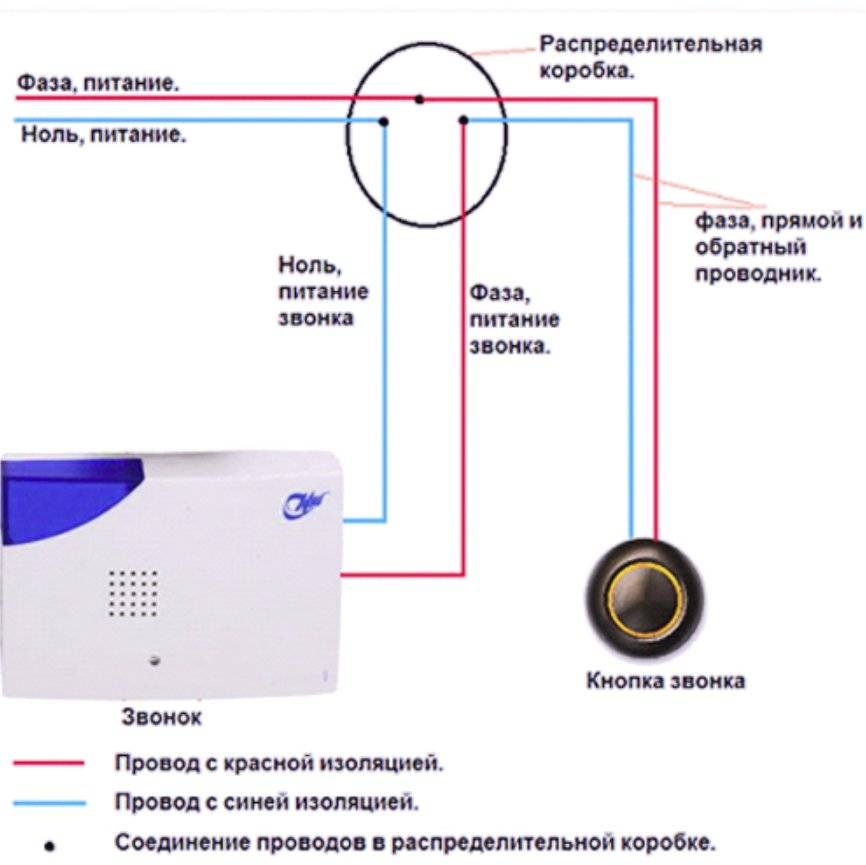

Дверной звонок. Схема подключения

В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.

Как подключить звонок в коммуналке от 3 кнопок?

Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.

Популярные статьи  Что делать, если искрит розетка?

Как подключить звонок в коммуналке от 3 кнопок?

Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.

Как подключить звонок в коммуналке от 3 кнопок?

Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.

Как подключить звонок в коммуналке от 3 кнопок?

На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.

Как подключить звонок в коммуналке от 3 кнопок?

Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока. Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием.

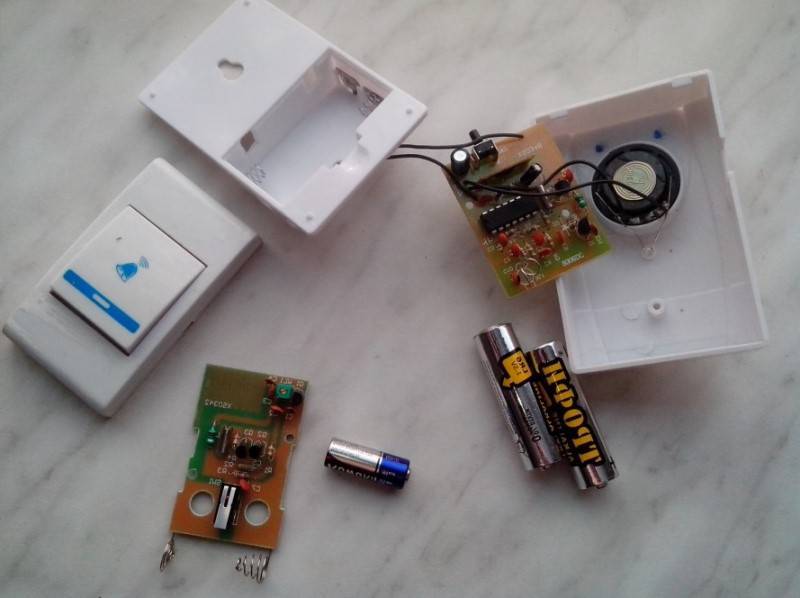

Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки.

В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко.

При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время. Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом. Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

  1. Заряд батареек. Для проверки замените их новыми, купленными в магазине.
  2. Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
  3. Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
  4. Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
  5. Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Как подключить звонок в коммуналке от 3 кнопок?

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка звонка на улице имеет свои нюансы

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

В частном доме придется выбирать между надежностью работы и простотой установки

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.
