Изготовить электролизер своими руками может каждый человек. Для процесса сборки самой простой конструкции потребуются нижеследующие материалы:

  • лист нержавейки (идеальные варианты – зарубежная AISI 316L или отечественная 03Х16Н15М3);
  • болты М6х150;
  • шайбы и гайки;
  • прозрачная трубка – можно применять водяной уровень, который используется в строительных целях;
  • несколько штуцеров типа «елочка» с внешним диаметром 8 мм;
  • контейнер из пластика объемом 1,5 л;
  • небольшой фильтрующий проточную воду фильтр, например, фильтр для стиральных машин;
  • обратный водный клапан.

Процесс сборки

Собирать электролизер своими руками следует по следующей инструкции:

  1. Первым делом необходимо осуществить разметку и дальнейшую распилку листа нержавейки на равные квадраты. Распилка может осуществляться угловой шлифовальной машинкой (болгаркой). Один из уголков в таких квадратах должен быть спилен под углом для верного скрепления пластин;
  2. Далее потребуется просверлить отверстие для болта на противоположной от углового спила стороне пластины;
  3. Соединение пластин необходимо производить поочередно: одна пластина на «+», следующая на «-» и так далее;
  4. Между разно заряженными пластинами должен находиться изолятор, которым выступает трубка от водяного уровня. Ее необходимо разрезать на кольца, какие следует разрезать вдоль для получения полосок толщиной 1 мм. Такого расстояния между пластин достаточно для эффективного выделения газа при электролизе;
  5. Скрепление пластин вместе осуществляется посредством шайб следующим образом: на болт насаживается шайба, потом – пластина, далее – три шайбы, после – пластина и так далее. Пластины, положительно заряженные, располагаются зеркально отрицательно заряженных листов. Это позволяет не допустить задевание электродов спиленными краями;

Что такое электролизер и как его сделать своими руками?

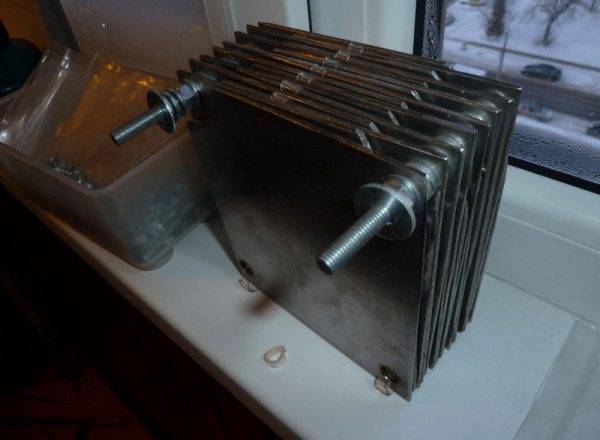

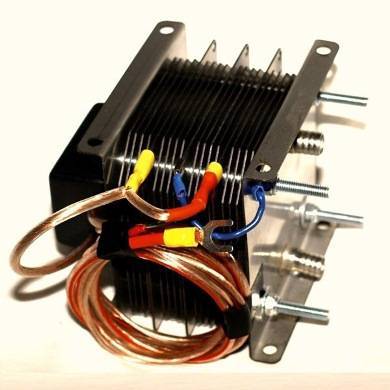

Собранные вместе пластины электролизной установки

  1. Собирая пластины, следует сразу выполнять их изоляцию и затяжку гаек;
  2. Также каждую пластину нужно прозвонить для того, чтобы убедиться в отсутствии короткого замыкания;
  3. Далее всю сборку требуется поместить в бокс из пластика;
  4. После этого надо отметить места касания болтов о стенки контейнера, где и просверлить два отверстия. Если болты не влезают в емкость, то их необходимо подрезать ножовкой;
  5. Далее болты затягиваются гайками и шайбами для герметичности конструкции;

Что такое электролизер и как его сделать своими руками?

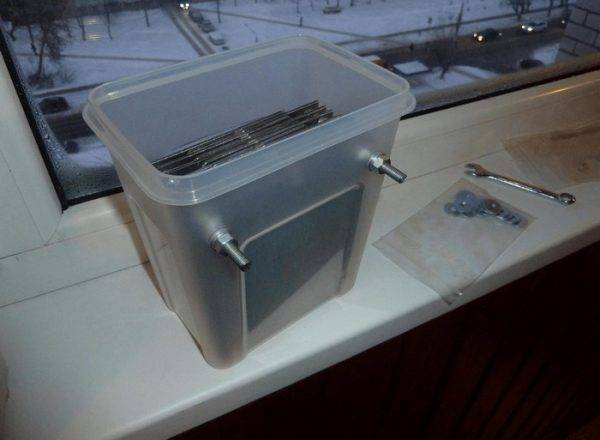

Пластины, помещенные в пластиковый контейнер

  1. После проделанных манипуляций потребуется сделать отверстия в крышке контейнера и вставить в них штуцера. Герметичность в данном случае можно обеспечить посредством промазки швов герметиками на основе силикона;
  2. Защитный клапан и фильтр в конструкции располагаются на выходе газа и служат средством контроля чрезмерного его скопления, которое может привести к плачевным последствиям;
  3. Электролизная установка собрана.

Заключительный этап – тестирование, которое осуществляется таким образом:

  • заполнение водой емкости до уровня крепежных болтов;
  • подключение питания к прибору;
  • подключение к штуцеру трубки, противоположный конец которой опускается в воду.

Если будет подан на установку слабый ток, то выпускание газа через трубку будет почти незаметно, однако внутри электролизера его можно будет наблюдать. Повышая электрический ток, добавляя щелочной катализатор в воду, можно существенно увеличить выход газового вещества.

Изготовленный электролизер может выступать составной частью многих устройств, например, водородной горелки.

Что такое электролизер и как его сделать своими руками?

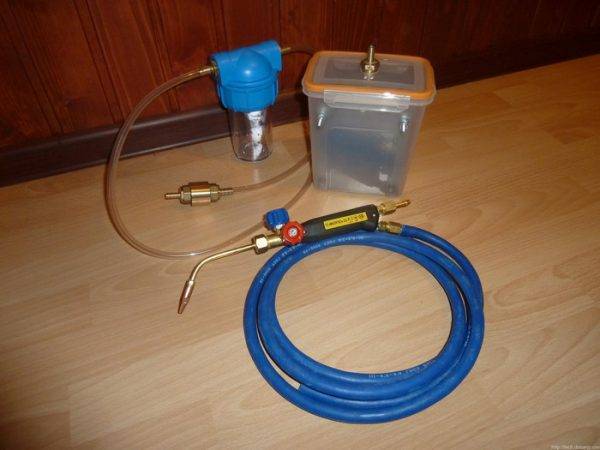

Внешний вид водородной горелки, основой которой является собственноручно изготовленный электролизер

Зная типы, основные характеристики, устройство и принцип работы электролизных установок, можно осуществить правильную сборку самодельной конструкции, которые будет являться незаменимым помощником в различных бытовых ситуациях: от сварки и экономии расхода топлива автотранспорта до работы систем отопления.

Видео

  • Анод
    — электрод к которому подключен положительный проводник;
  • Катод
    — электрод к которому подключен отрицательный проводник.

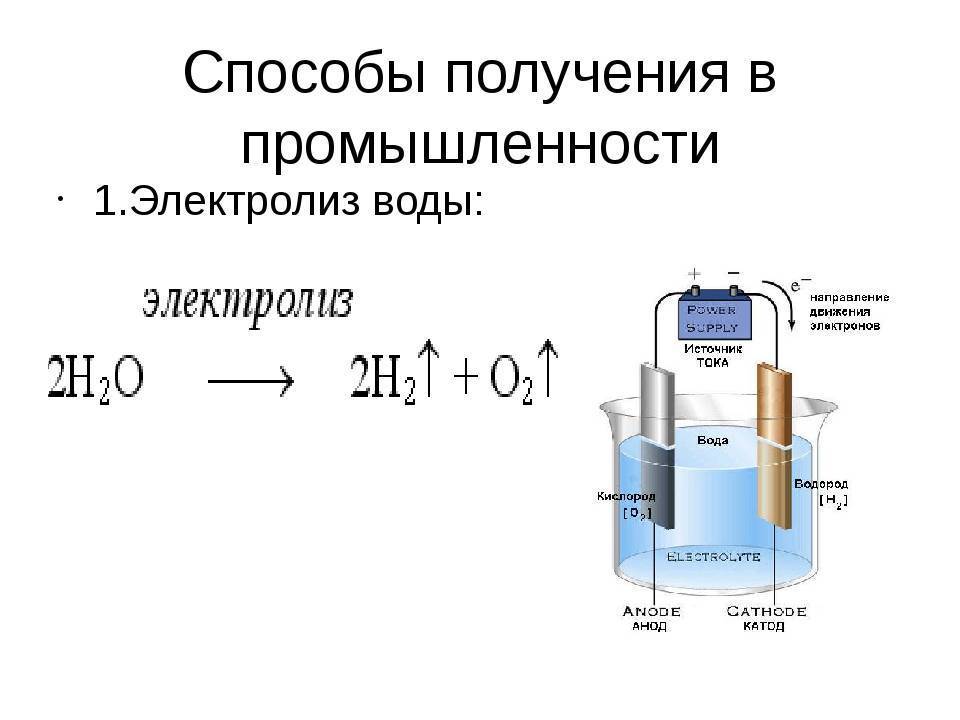

Под действием электрического тока вода разделяется на составляющие ее молекулы: водород и кислород. Отрицательно заряженный катод притягивает катионы водорода а положительно заряженный анод — анионы ОН — .

Деминерализованная вода, используемая в промышленных электролизных установках сама по себе является слабым электролитом, поэтому в нее добавляют сильные электролиты для увеличения проводимости электрического тока. Зачастую выбирают электролиты с меньшим катионным потенциалом, чтобы исключить конкуренцию с катионами водорода: KOH или NaOH. Электрохимическая реакция протекающая на электродах выглядит следующим образом:

  • Реакция на аноде: 2H 2 O → O

    2
    + 4H
    + + 4e
    − — выделение кислорода;

  • Реакция на катоде:
    2H 2 O + 2e − → H
    2
    + 2OH − — выделение водорода.

Далее, чтобы получить чистый водород и кислород, требуется разделить газы образующиеся на электродах, и для этого применяют разделительные ионно-обменные мембраны (см. рисунок). Количество получаемого водорода в два раза больше получаемого кислорода и поэтому давление в водородной полости поднимается в два раза быстрее. Для уравнивания давления в полостях применяют уравнивающую давление мембрану на выходе из электролизера, которая предотвращает передавливание водорода в полость кислорода через каналы предназначенные для циркуляции электролита.

Данный метод является наиболее применяемым методом в промышленности и позволяет получать газообразный водород с КПД от 50 до 70% производительностью до 500 м 3 /час при удельных энергозатратах 4,5-5,5 Н 2 м 3 /кВт-ч.

ЭЛЕКТРОЛИЗ НА ТПЭ

Данный тип электролизеров позволяет получать водород с КПД до 90% и является наиболее экологичным. Электролизеры с ТПЭ дороже щелочных в 6-7 раз и поэтому пока не получили свое распространение в промышленности.

Электролиз широко используется в производственной сфере, например, для получения алюминия (аппараты с обожженными анодами РА-300, РА-400, РА-550 и т.д.) или хлора (промышленные установки Asahi Kasei). В быту этот электрохимический процесс применялся значительно реже, в качестве примера можно привести электролизер для бассейна Intellichlor или плазменный сварочный аппарат Star 7000. Увеличение стоимости топлива, тарифов на газ и отопление в корне поменяли ситуацию, сделав популярной идею электролиза воды в домашних условиях. Рассмотрим, что представляют собой устройства для расщепления воды (электролизеры), и какова их конструкция, а также, как сделать простой аппарат своими руками.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

  1. Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H2O→2NaOH + Cl2 + H2↑. В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
  2. Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н2О + С ⇔ СО↑ + H2↑.
  3. Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН4 + Н2О ⇔ СО + 3Н2. Второй вариант – окисление метана: 2СН4 + О2 ⇔ 2СО + 4Н2.
  4. В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Из перечисленных вариантов последний наименее затратный, а первый наиболее доступный, именно он положен в основу большинства генераторов водорода, в том числе и бытовых. Их принцип действия заключается в том, что в процессе пропускания тока через раствор, положительный электрод притягивает отрицательные ионы, а электрод с противоположным зарядом – положительные, в результате происходит расщепление вещества.

Популярные статьи  Прозвонка кабеля и проводов — методы, схемы, тестеры

Что такое электролизер и как его сделать своими руками?

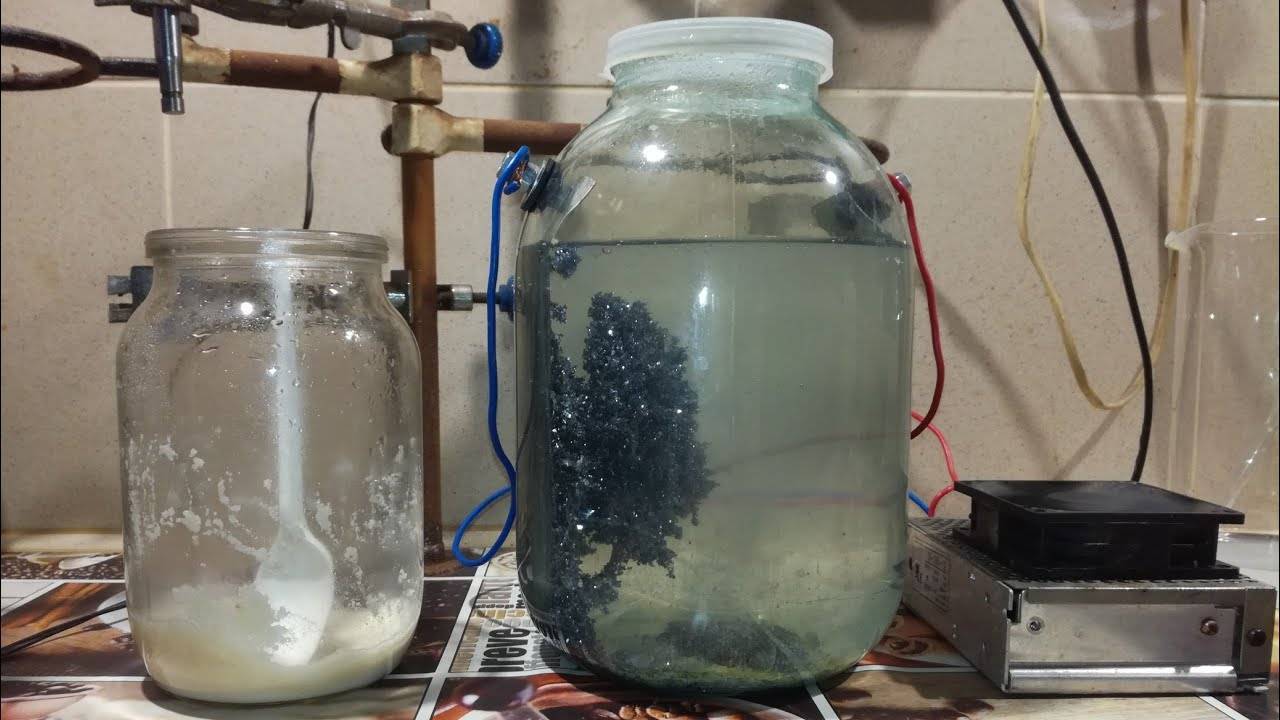

Пример электролиза на растворе хлорида натрия

Электролизер от компании Watertest

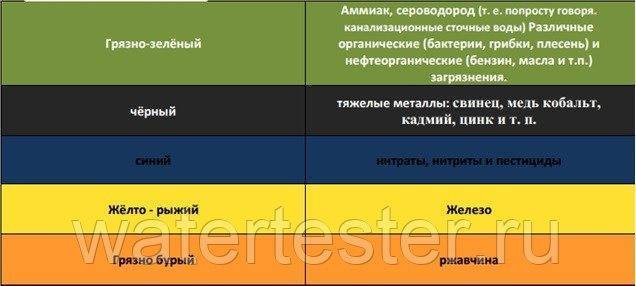

Электролизер предназначен для визуальной демонстрации различия качества воды, взятой из двух источников. Вы можете сравнивать качество воды из под крана и питьевой воды. В результате процесса электролиза наглядно демонстрируется уровень минерализации воды в виде окисляющихся металлов и минералов, присутствующих в воде, т.к. электролизер показывает наличие или отсутствие растворимых солей. Если использовать одну пару электродов, или одну емкость, то исследовать на примеси можно только один источник жидкости.

Приобретая электролизер ]Watertest, вы можете контролировать ту воду, которую предоставляет вам поставщик.

Что такое электролизер и как его сделать своими руками?

Перейти к товару

Виды электролизеров

Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.

Сухие

Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.

Проточные

С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».

Что такое электролизер и как его сделать своими руками?

Принцип работы устройства следующий:

  • входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
  • в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
  • электролит возвращается в гидролизную ванну через трубу «Е».

Мембранные

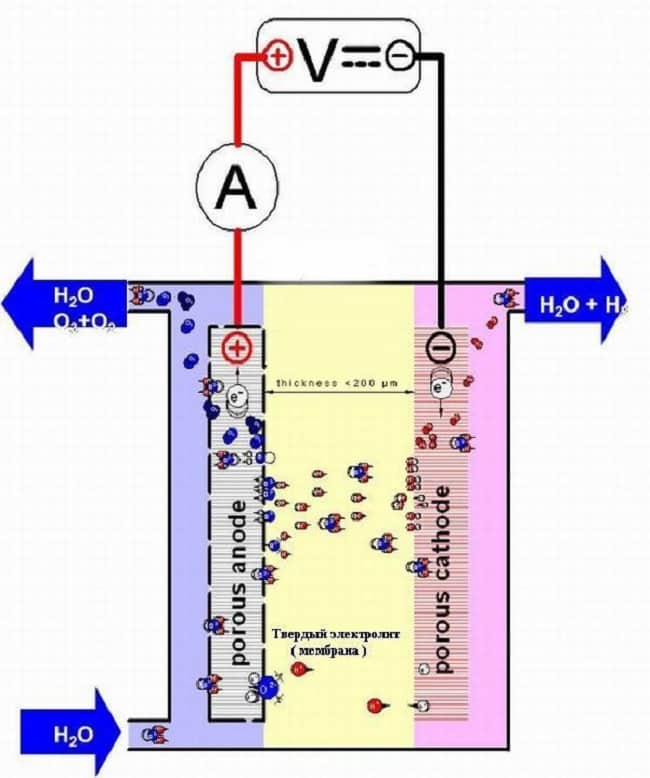

Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.

Что такое электролизер и как его сделать своими руками?

Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.

Диафрагменные

В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.

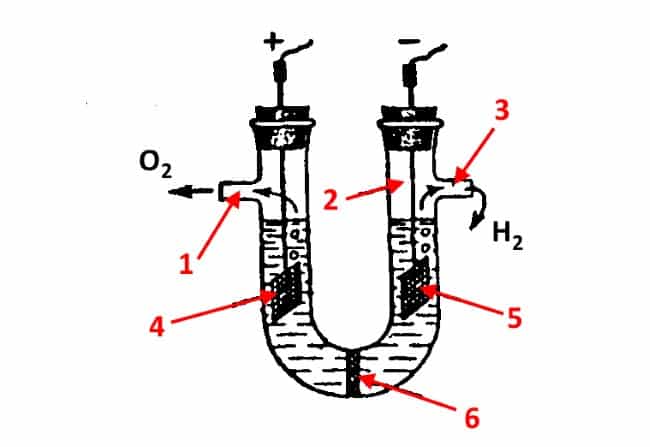

Что такое электролизер и как его сделать своими руками?

Пояснение:

  1. Выход для кислорода.
  2. U-образная колба.
  3. Выход для водорода.
  4. Анод.
  5. Катод.
  6. Диафрагма.

Щелочные

Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.

На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO 3), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:

  1. Можно использовать железные электроды.
  2. Не выделяются вредные вещества.

Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.

Устройство и принцип работы

Самая простейшая электролизная установка состоит из нескольких «ячеек», каждая из которых включает в себя:

  • 2 пластинчатых электрода – катод (отрицательный) и анод (положительный);
  • Резиновую прокладку, располагающуюся по периметру двух смежных разноименных электродов.

Крайние ячейки оснащаются специальными патрубками, через которые отводятся выделяющиеся газы.

Электролизер может содержать от 1 до 30-40 и более таких «ячеек», одноименные пластины которых подключены последовательно.

Важно! При использовании источников питания с переменным током дополнительно применяют выпрямители, самым простейшим из которых является диодный мост. Работает такая установка следующим образом:

Работает такая установка следующим образом:

  • В пространство между электродами заливают дистиллированную воду с растворенной в ней щелочью или обычной пищевой содой;
  • От источника питания на электроды всех ячеек установки подается напряжение номиналом 1,8-2,0 В;
  • В результате протекания процесса электролиза к отрицательно заряженному катоду притягиваются анионы (положительно заряженные ионы) растворенного в воде вещества, в результате чего на нем образуется тонкая пленка натрия;
  • На положительно заряженном аноде происходит разрушение молекул воды, при этом из каждой образуется 2 атома водорода и 1 атом кислорода;
  • Выделяющийся гремучий газ по отводным патрубкам попадает в предназначенную для него емкость.

Интенсивность процесса электролиза зависит от величины напряжения и силы тока – при малых значениях данных характеристик процесс протекать не будет. Если источник питания будет подавать ток со слишком большими значениями вольт-амперной характеристики, заливаемый в электролизер раствор будет сильно нагреваться и выкипать.

Сухие

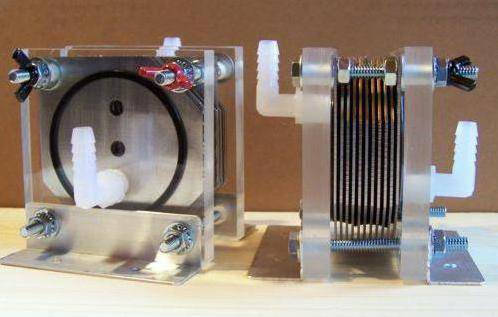

Такие электролизеры состоят из пластинчатых электродов, разделенных между собой герметичными резиновыми прокладками. Часто «ячейки» установки дополнительно помещают в герметичный корпус.

Вырабатывающиеся в результате электролиза водород и кислород отводятся по специальным патрубкам, находящимся в торце корпуса или крайних пластин установки.

Щелочные

В отличие от других моделей электролизеров, в таких в качестве электролита применяют раствор щелочи – каустическую соду (гидроксид натрия), являющийся не только дополнительным источником водорода и кислорода, но и катализатором для электролиза.

Такие установки, в отличие от аналогов других видов, позволяют применять более дешевые электроды из обычного железа.

Диафрагменные

Электролизные установки данного вида состоят из «U» образной колбы с двумя вставленными в нее электродами и 2-3 непроницаемыми диафрагмами. Используются подобные электролизеры для раздельного получения чистого водорода и кислорода.

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна – не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки

Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим

Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Актуальность установки

Эксплуатационные особенности таких изделий интересуют всех потребителей. Можно создавать водородный генератор для отопления частного дома своими руками. Фото примеров представлены в нашей статье.

Самодельные и заводские устройства существенно отличаются по эффективности. Нужно быть готовым к тому, что их фактическая мощность не будет соответствовать расчетам. Именно по этой причине самостоятельную установку водородной системы необходимо осуществлять с применением проверенных котлов или заводских генераторов.

Что такое электролизер и как его сделать своими руками?

Рассмотрим положительные стороны отопительных приборов, работающих на водороде. Запас топлива бесконечный. Для заправки такого котла нужна простая вода. Минимального объема электричества 0,3 кВт/час достаточно для нормальной работы устройства мощностью 27 кВт. Угарные газы, причиняющие вред организму, полностью отсутствуют.

Популярные статьи  Почему не работает вентилятор в ванной, подключённый независимо через сдвоенный выключатель?

Покупая водородный генератор для отопления дома, рекомендуется подобрать подходящий котел или устройство для теплообмена. Такие установки должны нормально функционировать на повышенных температурах, которые достигаются при сжигании водородного топлива.

Полученная смесь в результате работы генератора относится к Человек не может определить утечку в помещении по запаху. Температура воспламенения очень высокая. Это означает, что вещество взрывоопасное. Именно по этой причине каждый самодельный агрегат всегда нужно проверять.

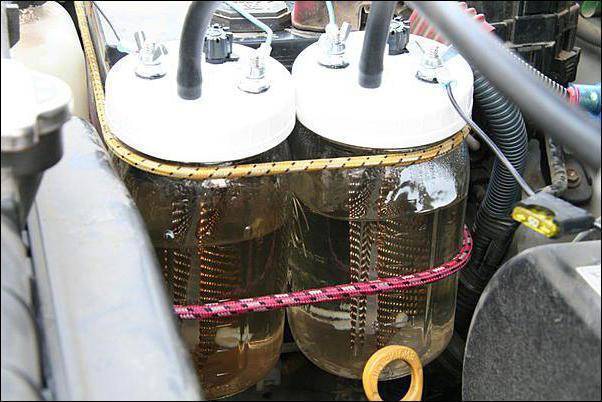

Электролизер для автомобиля своими руками

В интернете можно найти много схем HHO систем, которые, если верить авторам, позволяют экономить от 30% до 50% топлива. Такие заявления слишком оптимистичны и, как правило, не подтверждаются никакими доказательствами. Упрощенная схема такой системы продемонстрирована на 11 рисунке.

Что такое электролизер и как его сделать своими руками?
Упрощенная схема электролизера для автомобиля

По идее, такое устройство должно снизить расход топлива за счет его полного выгорания. Для этого в воздушный фильтр топливной системы подается смесь Брауна. Это водород с кислородом, полученные из электролизера, запитанного от внутренней сети автомобиля, что повышает расход топлива. Замкнутый круг.

Безусловно, может быть задействована схема шим регулятора силы тока, использован более эффективный импульсный блок питания или другие хитрости, позволяющие снизить расход энергии. Иногда в интернете попадаются предложения приобрести низкоамперный БП для электролизера, что вообще является нонсенсом, поскольку производительность процесса напрямую зависит от силы тока.

Это как система Кузнецова, активатор воды которой утерян, а патент отсутствует и т.д. В приведенных видео, где рассказывают о неоспоримых преимуществах таких систем, практически нет аргументированных доводов. Это не значит, что идея не имеет прав на существование, но заявленная экономия «слегка» преувеличена.

Что такое электролизер, его характеристики и применение

Так называют устройство для одноименного электрохимического процесса, которому требуется внешний источник питания. Конструктивно это аппарат представляет собой заполненную электролитом ванну, в которую помещены два или более электродов.

Основная характеристика подобных устройств – производительность, часто это параметр указывается в наименовании модели, например, в стационарных электролизных установках СЭУ-10, СЭУ-20, СЭУ-40, МБЭ-125 (мембранные блочные электролизеры) и т.д. В данных случаях цифры указывают на выработку водорода (м3/ч).

Что такое электролизер и как его сделать своими руками?
Промышленная стационарная электролизная установка, вырабатывающая 40 м3 водорода в час (СЭУ-40)

Что касается остальных характеристик, то они зависят от конкретного типа устройства и сферы применения, например, когда осуществляется электролиз воды, на КПД установки влияют следующие параметры:

  1. Уровень напряжения (минимального электродного потенциала), оно должно быть от 1,8 до 2 вольт, меньшее значение «не запустит» процесс, а большее приводит к чрезмерному расходу энергии, идущей на нагрев электролита. Если в качестве источника используется блок питания, например, на 14 вольт имеет смысл разделить емкость ванны пластинами на 7 ячеек, в соответствии с рисунком 2.

    Рис 2. Расположение пластин в ванне электролизера

Таким образом, подавая на выходы 14 вольт, мы получим 2 вольта на каждой ячейке, при этом на пластинах с каждой стороны будут разные потенциалы. Электролизеры, где используется подобная система подключения пластин, называются сухими.

  1. Расстояние между пластинами (между катодным и анодным пространством), чем оно меньше, тем меньше будет сопротивление и, следовательно, больший ток пройдет через раствор электролита, что приведет к увеличению выработки газа.
  2. Размеры пластины (имеется в виду площадь электродов), прямо пропорциональны току, идущему через электролит, а значит, также оказывают влияние на производительность.
  3. Концентрация электролита и его тепловой баланс.
  4. Характеристики материала, используемого для изготовления электродов (золото – идеальный материал, но слишком дорогой, поэтому в самодельных схемах используется нержавейка).
  5. Применение катализаторов процесса и т.д.

Как уже упоминалось выше, установки данного типа могут использоваться как генератор водорода, для получения хлора, алюминия или других веществ. Они также применяются в качестве устройств, при помощи которых осуществляется очистка и обеззараживание воды (УПЭВ, VGE), а также проводится сравнительный анализ ее качества (Tesp 001).

Что такое электролизер и как его сделать своими руками?
А) Установка прямого электролиза воды (УПЭВ); Б) анализатор качества воды Tesp 001

Нас, прежде всего, интересуют устройства, производящие газ Брауна (водород с кислородом), поскольку именно эта смесь имеет все перспективы для использования в качестве альтернативного энергоносителя или добавок к топливу. Их мы рассмотрим чуть позже, а пока перейдем к конструкции и принципу работы простейшего электролизера, расщепляющего воду на водород и кислород.

Что представляет собой водород?

Водород — это самое распространенное химическое вещество на нашей планете. Бесцветный газ, не содержащий токсинов, присутствует почти во всех соединениях. Вещество наделено уникальными свойствами. В твердом и жидком состоянии водород практически не имеет массы. Размер его атомов самый маленький в сравнении с другими химическими элементами.

Вещество, полученное в результате смешивания водорода с окружающим воздухом, очень долго может сохранять свои свойства, находясь в помещении, но от минимального соприкосновения с огнем может взорваться. Для транспортировки и хранения используются специальные баллоны, созданные из легированной стали.

Добывать топливо можно бесконечно. Для его получения достаточно обыкновенной воды и электричества. выделяемая при взаимодействии водорода с кислородом, используется для отопления зданий.

Что такое электролизер и как его сделать своими руками?

Принцип работы водородного генератора

Молекула воды — это соединение из водорода и кислорода. Атомы имеют возможность создавать ионы. Если вы наблюдали за экспериментами, в которых используется катушка Теслы, то должны знать, что атомы ионизуются под воздействием электрического поля. При этом водород будет образовывать положительные, а кислород отрицательные ионы. В водородных генераторах электрическое поле используется для отсоединения молекул воды друг от друга.

Итак, расположив два электрода в воде нам нужно создать электрическое поле среди них. Для этого их необходимо подключить к клеммам аккумулятора
или любого другого источника питания. Анод является положительным, а катод отрицательным электродами. Ионы, которые образовались в воде, будут подтянуты к электроду, чья полярность противоположна. Когда ионы соприкасаются с электродами, то их заряд нейтрализуется из-за добавления или удаления электронов. Когда появившийся между электродами газ выходит на поверхность, то его нужно обязательно послать в двигатель.

Водородные ячейки для авто включают в себя сосуд с водой, который располагается под капотом. Обычная водопроводная вода наливается в сосуд
и туда добавляют чайную ложку катализатора и соды. Внутрь погружены пластины, подключенные к аккумулятору. При включении в авто зажигания, конструкция (водородный генератор) производит выработку газа.

Процесс электролиза

Вернемся к курсу уже полюбившейся физики и химии. Все помнят опыт с опущенными в емкость с раствором 2-мя палочками? Потом пропускали электрический ток и говорили о так называемом процессе электролиза. Так вот этот самый раствор называется электролитом, для него существуют определенные требования (среда должна проводить электрический ток), а эти самые палочки именуются электродами, один из которых является анодом (положительный заряд), а другой – катодом (отрицательно заряжен).

Электролизом называется совокупность процессов, происходящих в растворе или расплаве электролита, при прохождении через него электрического тока. Под действием постоянного тока беспорядочное движение ионов упорядочивается. Положительные ионы движутся к катоду, отрицательные ионы к аноду. Ионы обоих знаков возникают в водных растворах солей, кислот и щелочей в результате расщепления части нейтральных молекул. Данное явление и является электролитической диссоциацией.

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Что такое электролизер и как его сделать своими руками?

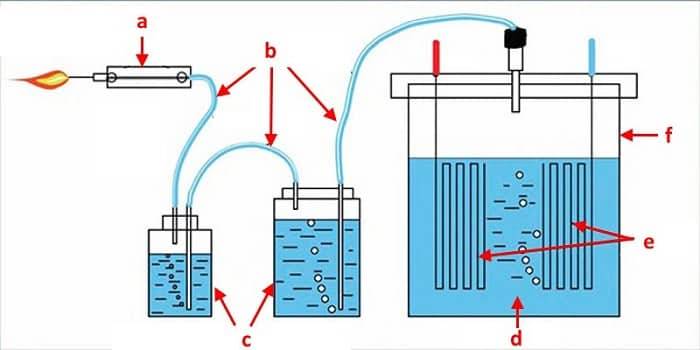

Рис. 8. Схема газовой горелки

Обозначения:

  • а – сопло горелки;
  • b – трубки;
  • c – водные затворы;
  • d – вода;
  • е – электроды;
  • f – герметичный корпус.
Популярные статьи  УДТ (УЗО): назначение, принцип работы, конструкция, типы

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Горелку лучше взять готовую, поскольку не каждый материал может выдержать температуру горения газа Брауна. Подключаем ее к выходу последнего водного затвора.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Как изготовить генератор

Масса интернет-ресурсов публикуют самые разные схемы и чертежи генератора для получения водорода, но все они действуют по одному принципу. Мы предложим вашему вниманию чертеж простого устройства, взятый из научно-популярной литературы:

Что такое электролизер и как его сделать своими руками?

Здесь электролизер представляет собой группу металлических пластин, стянутых между собой болтами. Между ними установлены изоляционные прокладки, крайние толстые обкладки тоже изготовлены из диэлектрика. От штуцера, вмонтированного в одну из обкладок, идет трубка для подачи газа в сосуд с водой, а из него – во второй. Задача емкостей – отделять паровую составляющую и накапливать смесь водорода с кислородом, чтобы подавать его под давлением.

Что такое электролизер и как его сделать своими руками?

Пластины, что служат электродами, могут быть произвольного размера. Но надо понимать, что производительность аппарата зависит от их площади поверхности. Чем большее число электродов удастся задействовать в процессе, тем лучше. Но при этом и потребляемый ток будет выше, это следует учитывать. К концам пластин припаиваются провода, ведущие к источнику электричества. Здесь тоже есть поле для экспериментов: можно подавать на электролизер разное напряжение с помощью регулируемого блока питания.

Что такое электролизер и как его сделать своими руками?

В качестве электролизера можно применить пластиковый контейнер от водяного фильтра, поместив в него электроды из нержавеющих трубок. Изделие удобно тем, что его легко герметизировать от окружающей среды, выводя трубку и провода через отверстия в крышке. Другое дело, что этот самодельный водородный генератор обладает невысокой производительностью из-за малой площади электродов.

Что такое электролизер и как его сделать своими руками?

Модель на две контактные клеммы

Модели данного типа необходимо складывать с основы. Для этого пластину можно взять алюминиевую либо стальную

После этого важно закрепить пластиковый контейнер на цилиндрах. Также можно воспользоваться винтами

Далее останется установить затвор. Форсунку в данном случае можно использовать игольчатого типа. Диаметр ее должен составлять не менее 3 мм.

Клеммы в устройстве крепятся непосредственно к нижней плате. Для этого используются обычные проводники. Трубку следует устанавливать в последнюю очередь

На данном этапе важно не забыть про зажимное кольцо. Фильтры для электролизера лучше всего подбирать сетчатого типа

Клапанов в системе должно быть предусмотрено два. Крепятся они на шпиндели.

Решил сделать газогенератор по разложению воды на кислород и водород, чтобы можно было паять твердыми припоями и установить в авто для полного сгорания бензина. В интернете много отчетов по уже изготовленным генераторам, якобы даже работающим.

Нашел нержавейку, нарезал болгаркой 11 пластин 15х15 мм., собрал. Из них потом сделал восьмиугольники. Прокладки резал из авто камеры. Когда вырезал пластины три штуки оставил с одним углом, чтобы было удобнее подключать питание, 8-восьмиугольные. Затем пластины я прошел бруском, чтобы лучше образовывались пузырьки газа. Перед сборкой наклеил с одной стороны на пластины прокладки и во время сборки использовал клей на прокладках. Так собирать удобнее и герметичнее. Ну раз готов генератор, значит можно его испытывать. Залил в полторашку воды, подключил выпрямитель на 14 вольт, 7 ампер, а в результате НИЧЕГО.

Залез опять в интернет, оказалось, что не только у меня, но и ни у кого на воде генератор не работает. А чтобы его расшевелить нужно залить в него электролит. Предложений по приготовлению тоже много- Мистер Мускул, Крот, каустическая сода, пищевая сода, главное, чтобы в его составе был NaOH. На чистой воде генератор работать не хочет. Правда кто-то сделал генератор на воде, но после этого его никто больше не видел, а описание и чертеж не сохранились. Решил сделать электролит из пищевой соды. Налил кипяченой воды, насыпал соды и мешал, пока она не растворилась полностью (насыщенный раствор). Подключил по временной схеме полторашку с содой, на выходе трубку с иглой от шприца, подал напряжение и стал ждать результата, который не заставил себя ждать. Генератор заработал.

Подключение делал по разному и как в журнале Моделист-конструктор первая и последняя пластины (так хуже работает) и минус на 1 и последнюю пластины, а плюс в середине (так газа вырабатывается больше). Пробовал подключать другой блок питания 18 вольт 13 ампер, с ним генератор работает веселее. В итоге пришел к выводу, что чем больше площадь пластин и ампер, тем больше газа выделяется.

Эксперимент удался, теперь буду делать газогенератор из 50 пластин размером 20х20 мм. Чтобы уйти от применения гидро затвора на выходе, хочу использовать бачок омывателя от ВАЗ, то есть подача и обратка внизу бачка, ниже бачка генератор, а выход газа сверху. Будет постоянное пополнение электролитом самого генератора, а так же электролит будет дополнительно выполнять роль гидрозатвора, а сверху бачка-омывателя выход газа на горелку. Делать буду генератор мобильным, чтобы можно было его установить на авто и в любое время можно было его снять и использовать в качестве горелки для пайки.

Рисовать ничего не стал, так как в интернете очень много работ, можете посмотреть там. Думаю, что достаточно фотоотчета.

Устройство, которое позволяет получать водород из воды – это водородный генератор. Зачастую их применяют в автомобилях. Применение подобного устройства в авто оправдано. Выработанный водород поступает во впускной коллектор движка. Это позволяет сэкономить топливо и иногда увеличить его мощность. В США такие генераторы выпускают на заводах. Стоят они не дешево — от 300 до 800 долларов. В нашей стране предпочтительно сделать генератор самостоятельно.

Применение электролизеров

Постоянный рост цен на энергоносители позволил по-новому подойти к электролитическим процессам. Разработаны различные типы установок для получения:

  • алюминия;
  • хлора;
  • водорода для плазменных аппаратов резки и сварки.

Что такое электролизер и как его сделать своими руками?Также устройства работают в составе агрегатов, производящих очистку, обеззараживание питьевой воды и воды для бассейнов, как добавка к топливу для авто, позволяющая полностью использовать потенциал углеводородов. Водород горит значительно раньше бензина. Бензин воспламеняется уже не от искры, а от пламени, что повышает усилие, давящее на поршень двигателя машины.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
