5. Дополнительные заземляющие стержни

Дополнительные заземляющие стержни (контуры заземления) – ещё одна распространённая проблема в системах заземления. Заземляющие стержни должны быть установлены в точке схождения всех заземляющих проводников здания. Иными словами, если у здания имеется два и более заземляющих контура, они должны подключаться в одной точке – на главной заземляющей шине (ГЗШ).

Основная проблема с дополнительными заземляющими стержнями заключается в том, что они создают вторичные пути для протекания переходных токов при некоторых явлениях, таких как, например, удары молнии. Когда на объекте один контур заземления, любые токи, вызванные молнией, войдут в систему заземления здания в одной точке, а потенциалы заземляющих проводников всего объекта будут расти и уменьшаться одновременно.

Однако при наличии дополнительных заземляющих контуров переходной ток поступает в систему заземления в нескольких местах, и часть этого тока будет причиной возникновения разных по уровню потенциалов в разных точках системы заземления. А это, в свою очередь, может вызвать серьёзные проблемы с переходными процессами в оборудовании и возможную перегрузку проводников.

Зануление — что это такое и как его сделать

Поскольку нулевой провод, как говорилось выше, уже заземлен у генератора или на трансформаторной подстанции, то проще всего заземлить кожух прибора, электрически соединив его с нулем прямо в самом приборе или розетке:

В этой схеме нижний провод является одновременно и питающим, и защитным.

Теперь если даже напряжение попадет на корпус устройства, оно стечет через провод, отмеченный красным, в землю. Если ток небольшой (так называемая «утечка»), то вы этого даже не заметите. Если неисправность серьезная, то произойдет короткое замыкание, и в электрощите или на подстанции сработает аварийная система защиты, отключая неисправный потребитель — вашу машинку, а заодно и полдома.

Казалось бы, нет ничего проще, но простота эта лишь кажущаяся. Во-первых, длина нулевого проводника от места заземления до вашей стиральной машины может быть очень большой — десятки и даже сотни метров. Если к подстанции подключено много потребителей, скажем, многоквартирный дом, то ток через «ноль» будет приличным, а значит, на проводе будет падать напряжение тем большее, чем длиннее провод. Таким образом, разность потенциалов между нулем в вашей розетке и реальной землей может достигать десятки вольт, что уже небезопасно. Если взяться за корпус прибора с таким потенциалом, стоя на сыром кафеле, можно попасть под опасное напряжение.

Читать также: Рейсмус макита 2012 nb

Еще один вариант. В результате аварии ноль в том или ином месте отгорает. Все электрооборудование окажется неработоспособным (току некуда течь), но все оно одновременно окажется под высоким напряжением, включая и корпуса зануленных приборов. Малейшее касание, казалось бы, обесточенного оборудования — и человек под током!

Таким образом, несмотря на всю простоту исполнения, зануление имеет существенные недостатки:

  1. Если длина нулевого провода велика, зануленный прибор все равно окажется под напряжением относительно земли — хоть и не полным сетевым, но не менее опасным.
  2. В случае обрыва нулевого провода все зануленное оборудование превращается в смертельно опасное. Причем опасность эта увеличивается многократно тем, что с виду оборудование кажется обесточенным — лампы не горят, чайник не греет, машинка не стирает.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать
многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на
эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от
энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа
невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током.
В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить
ремонт.

Побочные эффекты

Увы, у выключателей «без нуля» они есть, и заметны, как правило, при отключенном освещении. Подробно эти эффекты и способы борьбы с ними описаны в отдельной статье Мерцание: выключатели с подсветкой и умные розетки. Поэтому просто коротко перечислим их: – неяркие периодические вспышки (или мерцание) ламп; – тихий звон/писк/зудение схемы выключателя. В обоих случаях это, скорее всего, решится подбором правильного шунта.

Также проблемы могут возникнуть, если «ноль» будет взят не от той же ветки, что «фаза» (особенно, если в вашем доме используются УЗО – специальные защитные устройства).

Кроме того, “безнулевые” по сообщениям в чате чуть больше подвержены проблемам (например, спонтанным включениям и выключениям света). Решения тоже довольно неожиданны: например, для ряда сенсорных выключателей необходимо выпаять кварц радиочастотной части схемы. Причём такую “доработку” советуют сами продавцы с Али.

С нулём и без нуля

Маркировка выключателя без нуля: L, L1

Маркировка выключателя “с нулём” – N, L, L1

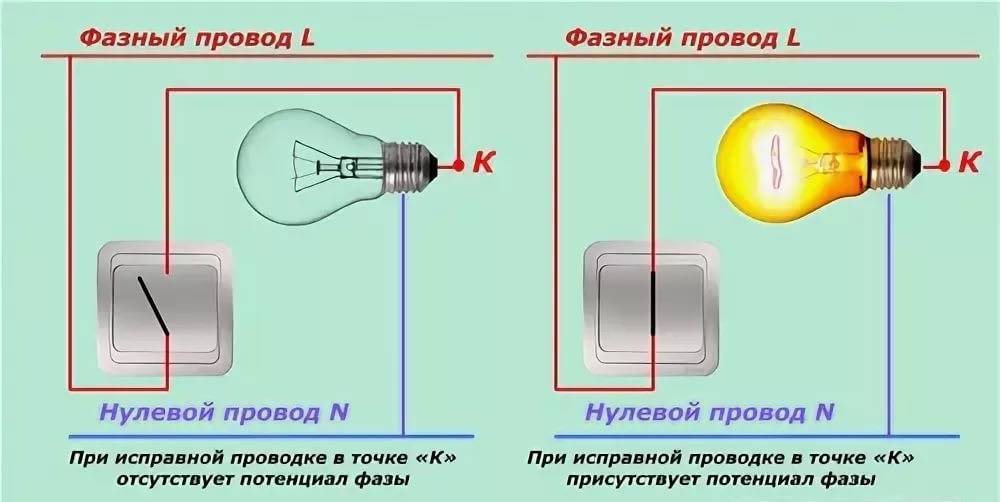

Схемы подключения выключателей: с нулевым проводом и без него

А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?

  • Выключатель «без нуля» – это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
  • Выключатель «с нулём» – это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.

По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» – обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети. Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.

Существуют выключатели и без шунта, например, от Aqara.

О наличии второй фазы в розетке

Индикация фазы на двух контактах штепсельной розетки в большинстве случаев не является показателем наличия двух фаз. Чтобы убедиться в этом, достаточно измерить напряжение между контактами мультиметром. Хотя нельзя полностью исключать возможность появления межфазного напряжения, это характерный признак обрыва магистрального нуля с последующим смещением фаз. Предлагаем рассмотреть все возможные варианты, для начала перечислим их:

  • Обрыв нуля на входе.
  • Нарушение электрического контакта одной из линий с нулевой шиной в распределительной коробке.
  • Обрыв нуля с последующим замыканием на фазу.
  • Повреждение магистральной нулевой жилы с последующим смещением фаз.
Популярные статьи  Нужно ли тянуть отдельные провода на духовой шкаф и стиральную машину?

Характерно, что первых трех вариантах, если подключить прибор к проблемной розетке, то он просто не будет функционировать. Что касается последнего случая, то при смещении фаз велика вероятность выхода из строя всех подключенных к сети электроустройств. С чем это связано, будет рассказано далее.

Обрыв нуля на входе

Одна из характерных неисправностей старой электропроводки – отгорание нуля на нулевой шине (см. А на рис. 3) или пропадание электрического контакта на вводном автомате (В). В большинстве случаев причина кроется в применении алюминиевых проводов, пластичность которых вызывает ослабление контактных соединений. Нарушение качества электрического контакты приводит к повышению его переходного сопротивления, в результате происходит перегорание провода. Заметим, что проблемы могут возникнуть и с медным кабелем, если не обеспечить надежность соединения проводов.

Рисунок 3. Характерные проблемные места: нулевая шина (А) и вводный автомат (В)

При повреждении нулевого провода на вводном автоматическом выключателе в квартире не будет работать не один из бытовых потребителей. Но при этом, если к сети будет подключен хоть один электроприбор, на всех нулевых проводниках установится фазный потенциал (см. А на рис. 4).

Рисунок 4. Примеры обрывов нуля

Если в данной ситуации попробовать измерить напряжение пробником на контактах любой розетки, то покажет наличие фазы на каждом из них. Подключив вольтметр, вы убедитесь, что разность потенциалов между штепсельными разъемами равна нулю.

Устранить неисправность можно восстановив электрический контакт на входе. Для этого проверьте зажимы АВ и надежность соединений с нулевой шиной.

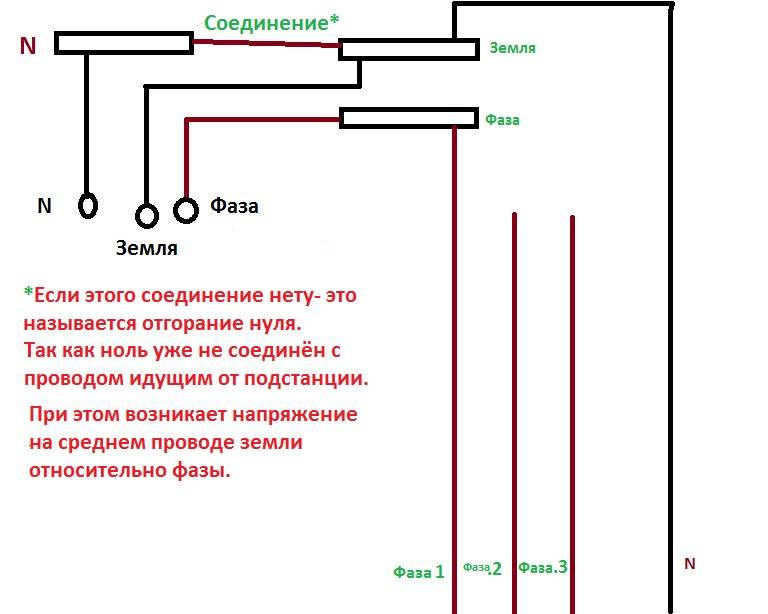

Обрыв нуля, отгорание нуля – последствия!

Рейтинг: 5 / 510Обрыв нуля, отгорание нуля – последствия!

«Все, что нас не убивает, делает нас сильнее». Спорное утверждение.

Его точно нельзя отнести к электричеству, потому что воздействие тока на человеческий организм зависит от огромного количества факторов начиная с температуры тела и заканчивая наличием болезней.

Разумеется, никто не застрахован от попадания под напряжение. Зато легко можно уменьшить вероятность такого происшествия. В этой статье расскажем подробно про обрыв или отгорание нуля, последствия этого, и меры защиты.

Как известно, наибольшее распространение получили три схемы питания электроприемников: треугольник, звезда и звезда с нулем. Первые две применяются преимущественно там, где нагрузка распределена равномерно по трем фазам.

Совет

Например, по таким схемам соединяются обмотки электродвигателей или трансформаторов. В жилых и общественных зданиях использую схему соединения «звезда с нулем» – обычная звезда с нулевым проводом.

Чем обусловлено ее применение?

Дело в том, что в жилом и общественном секторе нагрузка однофазная: одна квартира (этаж или частный дом) питается от одной фазы, следующая – от второй, еще одна – от третьей, далее – по второму кругу. Так как в вводной щит подходит три фазы напряжения, количество квартир в доме или подъезде кратно трем.

Этим пытаются добиться равномерной загрузки трех фаз. Однако нельзя достичь того, чтобы все квартиры включали и выключали электроприборы в одно и то же время. Чтобы сохранить симметричной трехлучевую звезду напряжений (слева), применяют нулевой проводник.

Неравномерность электрических нагрузок в виде электрического тока буквально стекает в землю по нулевому проводу (ток на рисунке).

Фото 1: графики эл. нагрузок в виде эл. тока

Сейчас квартиры и офисы наполнены бытовой электроникой – компьютерами, источниками бесперебойного питания, светодиодными лампами. Эти приборы создают токи большой частоты, которые тоже стекают в землю по нулевому проводу.

Токи нагревают место плохого контакта – а там наибольшее сопротивление. От нагрева сопротивление растет еще больше, это, в свою очередь, приводит в большему нагреву, в итоге нулевой провод может отгореть.

Рассмотрим этот вполне реальный случай; те же рассуждения будут при обрыве нулевого провода по каким-то другим причинам.

Фото 2: обгоревший нуль

Отгореть провод может в разных местах, которые можно свести к двум случаям:

1) обрыв общий: в трехфазном этажном щитке или вводном щите;

2) обрыв индивидуальный: в автомате, защищающем квартиру, или распределительной коробке, или розетке.

Во втором случае возможны два варианта: или в квартире/розетке просто пропадет напряжение, или напряжение 220-230 В будет даже там, где его совсем не ждут.

Может сложиться интересная картина: электроприборы работать не будут, и мультиметр покажет, что в розетке нет напряжения. На самом же деле напряжение будет и на фазе, и на нуле.

Напряжение с фазы на ноль может передаться через электрическую цепь какой-нибудь нагрузки, соединяющей фазу и ноль, будь то лампочка или зарядное устройство.

Обратите внимание

И если схема защитного заземления в квартире собрана неправильно, на корпусе микроволновки или стиральной машинки может появиться напряжение в 220 В. Опять же обычный автоматический выключатель этого не заметит. Защита техники от последствий обрыва достигается установкой в щитке реле контроля напряжения.

Фото 3: вольтметры

Перейдем от слов к цифрам. Обозначим напряжение в месте обрыва (или присоединения) нулевого провода как , – сопротивление фазы X или нулевого провода N. – ток в фазе X или нулевом проводе N. Все эти величины комплексные, т.е.

в расчетах надо учитывать сдвиг фаз в 120°.

Расчеты токов и напряжений в нормальном режиме (вместо подставляем сопротивление нулевого провода) и при обрыве нуля ( ) проводят в таком порядке: ищут напряжение в нулевой точке, вычисляют «искаженное» фазное напряжение и ток в фазе .

В нормальном режиме ток в «нуле» равен суме комплексных фазных токов.

Социальные кнопки для Joomla

Что такое «нуль» и «земля» согласно ПУЭ?

То, что мы привыкли называть «нулем» и «землей» в ПУЭ называется нулевым рабочим проводником (N) и нулевым защитным проводником (PE). Вот как они трактуются в нормативном документе:

1.7.17. Защитным проводником (РЕ) в электроустановках называется проводник, применяемый для защиты от поражения людей и животных электрическим током. В электроустановках до 1 кВ защитный проводник, соединенный с глухозаземленной нейтралью генератора или трансформатора, называется нулевым защитным проводником.

1.7.18.а Нулевым рабочим проводником (N) в электроустановках до 1 кВ называется проводник, используемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в трехпроводных сетях постоянного тока.

Из этих формулировок понятно, что защитный нулевой проводник необходим для защиты от поражения электрическим током. То есть к нему должно заземляться электрооборудование, например, стиральная машинка, бойлер, котел и т.д. В то же время рабочий нулевой проводник необходим для питания оборудования, то есть по нему будет протекать ток.

В некоторых случаях допускается использовать «нуль» (PE) в качестве «земли», как это указано в ПУЭ 1.7.18.б. В этом случае провод становится совмещенным проводником, который сочетает функции нулевого защитного и нулевого рабочего проводников. Он будет называться PEN

Однако здесь есть один нюанс, который важно знать

Дело в том, что согласно ПУЭ 1.7.83 «В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей». То есть нулевой защитный проводник («земля») должен идти непрерывно от щитка к розетке или осветительному прибору. Если мы, к примеру, посадим заземление на нуль, тогда «путь» прервется путем вынимания вилки из розетки. И если произойдет пробой, корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Далее в этом же пункте сказано: «В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением». Из этого следует, что «нуль» можно использовать в качестве «земли», если при его отключении, отключаются и все стальные проводники, находящиеся под напряжением. Осуществить такое в квартирных условиях довольно сложно.

Популярные статьи  Двухполупериодный выпрямитель — однофазные, трехфазные, мостовые

Будет ли шаговое напряжение?

Шаговое напряжение появляется при попадании на землю провода, находящегося под напряжением и протекании тока по поверхности земли.

Теоретически, если выполнены все требования к контуру заземления, указанные в ПУЭ-7 п.1.8.39, при использовании заземления вместо нуля шаговое напряжение возникнуть не должно, но на практике не всегда эти правила соблюдаются, особенно если контур был изготовлен самостоятельно и его первичная и повторные проверки не производились.

Совет! Для большей безопасности рекомендуется размещать контур заземления не под пешеходными зонами, а под клумбами и другими зелёными зонами.

Обрыв нулевого провода в распределительной коробке или в стене

Иногда обрыв ноля происходит в распаечной коробке. В этом случае часть проводки квартиры функционирует в штатном режиме, а вот линия, подключенная к этой коробке неработоспособна. Достаточно найти, где обломился или отгорел ноль, и восстановить соединение.

Бывает, что две фазы в штепсельном разъеме появляются из-за повреждения нулевого провода внутри стены. Причина неисправности – халатность при сверлении отверстий. Если вы, пробив провод, нарушили изоляцию, нулевая жила сварится с фазной. В этом случае также будет наблюдаться две фазы в розетке. Требуется проложить новую линию или вскрыть место повреждения и отремонтировать проводку.

Как в обычной розетке может появиться две фазы?

Оба счетчика останутся соединенными по нулевому проводу, но нуля не будет. Ситуацию усугубит то, что счетчики для равномерной загрузки трансформатора запитывают разными фазами. Получится, что одна фаза от первого счетчика пройдет через обмотку напряжения и сталкнется с другой фазой от второго счетчика, также прошедшей через обмотку напряжения. Короткого замыкания не получится, т.к. две последовательно включенные обмотки напряжения, работающие при напряжении 220 В, будут запитаны от 380 В, т.е на каждую обмотку придется по 190 В. Это даже меньше заявленного, что для обмоток приемлимо. Для потребителя окажется, что на одном проводе будет потенциал в 220 В, а на втором проводе потенциал 190 В. И вроде все также неплохо, ведь на первый взгляд напряжение в квартире станет равным 220 — 190 = 30 В, но это не так.

В зависимости от загрузки нолевая точка сместиться к более загруженному потребителю и он получит вместо 220 В, значительно меньше, например на 100 В меньше, т.е 120 В, а вот его сосед получит 380 — 120= 260 В. Если же один потребитель будет вообще не загружен, то он и получит в свою систему все 380 В. Это не значит, что нужно запускать все приборы чтобы не допустить перекоса. Обрыв ноля — аварийный случай и встречается редко.

Часто в литературе описывается сдвиг фаз, при котором из-за несимметричности фаз, сдвигается точка нулевого потенциала и вместо нуля на проводе будет висеть 5-10 В, относительно провода заземления. В принципе, это нормально. Невозможно подключить равномерно множество однофазных потребителей с тем, чтобы загрузка была идеально симметричной. Лично я измерял ток в заземляющем проводе от высоковольтного трансформатора к заземлителям и он составлял 4 А. Сама по себе неравномерность фаз — норма.

В качестве эксперимента можно взять два трансформатора и подключить их последовательно между двумя фазами. Провод от средней точки обоих трансформаторов нужно вначале подключить к нулевому проводу. Нужно убедиться в напряжении на трансформаторах. Напряжение должно составлять 220 В. Если отключить нулевой провод и промерить напряжения на трансформаторах, то здесь и будет фокус — напряжения будут отличаться в том случае, если нагрузки на трансформаторах будут различными, или, если мощности трансформаторов будут различными, т.к. различным будет сопротивление первичных обмоток.

Результаты опыта следующие — обрыв ноля вызывает перекос фаз между всеми потребителями, смещая нулевую точку в зависимости от загрузки этих потребителей. Чем больше нагрузка, тем меньшее напряжение придет на квартиру.

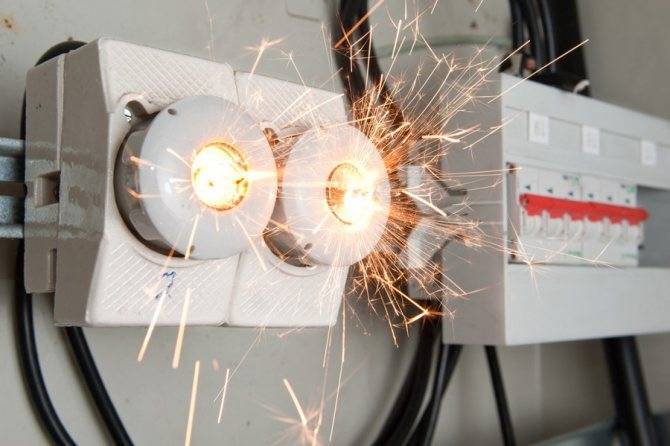

От чего искрит розетка?

Стоит отметить, что искра в электроприборе — это результат перехода тока от контакта к контакту по воздуху. Вследствие появления такого мини-разряда, могут появиться сильные повреждения в проводах. Их края имеют свойство проводов очень резко сильно нагреваться, обгорать и плавиться.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Занятный факт: такое явление в электросети сродни природной молнии, которую мы наблюдаем во время грозы, аналогичным грому является сухой треск, о котором мы также упомянем.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Более подробно причины, почему искрит розетка, описаны ниже.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Штепсель и розетка не подходят по стандарту производства. Хотя многие используют сочетание в паре советских и современных деталей. Ярким примером является параллельное использование современных штепселей Shuko, что оснащены электродами с диаметром 4,8 мм, с розетками, что были выпущены еще в Советском Союзе.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

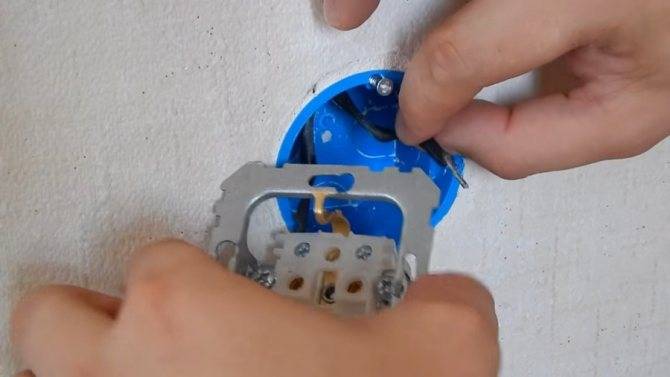

Провода, что подают напряжение на контакты розетки, изношенные. Такое явление объясняется работой в условиях, где температурный режим и допустимый ток не соответствуют требуемым параметрам.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Таким образом, изоляция хуже сопротивляется, следствием чего является нарушение целостности защитного слоя. Ну а появление искр в уже говорит о том, что произошла поломка и следует скорее решить эту проблему.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

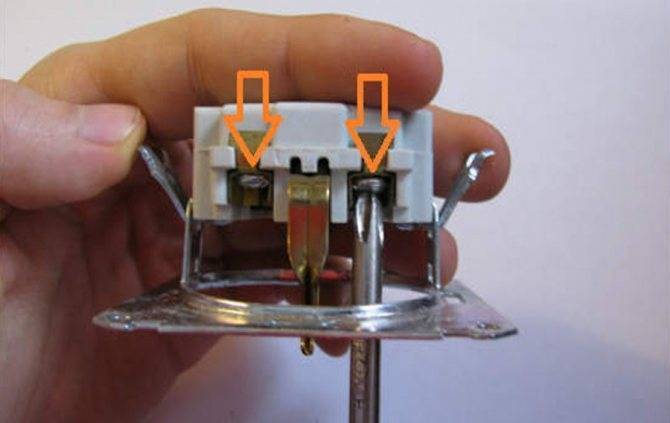

Ослабление в контакте винтовых зажимов. То есть, если соединение проводов электрической сети и деталями розетки ненадежное, то такая поломка может появиться во время работы с электротехникой. Ослабление также возникает, если в структуре устройства использованы прижимные элементы.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

В этом случае прижимная пружина становится слабее. Соответственно, в винтовом механизме затяжки винтов ослабевают. Если вы услышали, что розетка трещит, это означает, что зажимы ослабли.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Хочется отметить, что такое явление свойственно розеткам, в изготовлении которых был использованный алюминиевый провод. Спустя некоторое время после начала эксплуатации происходит так называемый процесс утечки самого металла (то есть, алюминия). Результатом этого явления становится необходимость периодически подтягивать такое соединение.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Перегрузки в электросети. Такое может произойти в случае, когда человек подключает электроприбор, мощность которого не соответствует параметрам, допустимым конкретной розетки.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Появление нагара. Если вы слышите в приборе треск, это говорит о том, что в нем образовался нагар. Замените или почистите устройство.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

  • Сопротивление изоляции: как измерить базовые характеристики, норма и проверка уровня защиты

  • Как найти место повреждения кабеля: методы определения места, поиск причины поломки и лучшие способы устранения

  • Подключение электричества: подробная инструкция и советы по реализации работ своими руками (70 фото + видео)

Причины появления двух фаз

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

  • Обрыв нулевого провода во входном щитке дома или квартиры.
  • Его повреждение на вводе или внутри распределительной коробки.
  • Нарушение контакта в подсоединении «нуля» только в одной розетке.
  • Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

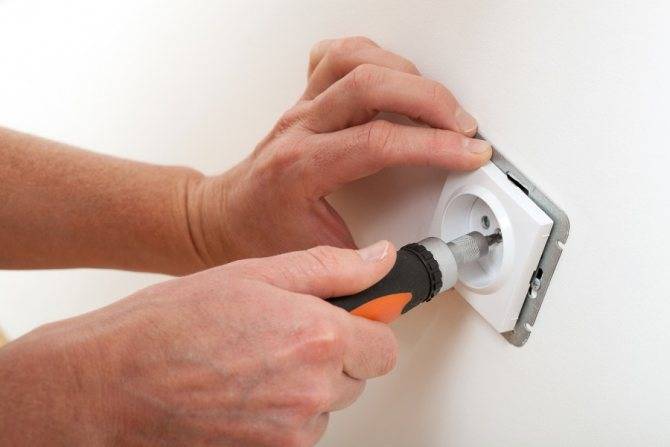

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Популярные статьи  Может ли РЭС устанавливать пломбу на короб, в котором находится счётчик?

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Понятия нулевой точки в трехфазном трансформаторе

Электроэнергия из ГЭС или ТЭС для снижения напряжения до 380 В подается на трехфазный трансформатор подстанции. Из линии электропередачи ток поступает на входные трехфазные катушки (на каждую с отдельного провода трехфазной сети). Каждая катушка состоит из 3-х фазных обмоток. То есть, у преобразователя 6 обмоток и 12 выводов. На выходные трехфазные катушки электроэнергия подается при помощи электромагнитной индукции.

Трехфазный преобразователь условно можно разделить на 3 однофазных, если взять по одному фазному проводу и каждого присоединить к нулю.

В трехфазном преобразователе концы обмоток катушек можно соединять:

  • «звездой» (Y);
  • «звездой» с нулем (Y0);
  • треугольником (Δ).

Самый экономичный первый вариант, так как позволяет рассчитывать изоляцию по фазному напряжению.

Но откуда берется 0 в трансформаторе? Он появляется, если концы одной или обеих обмоток соединены в «звезду» в одной точке. На подстанции образуется нейтраль, которая там же и заземляется, чтобы снизить напряжение проводов. Начала обмоток подключаются к сети фазными проводами.

Но для подключения к линии электропередачи нужна не точка, а отвод, поэтому требуется ответ на вопрос: откуда берется нулевой провод в трансформаторе? Это вывод с нулевой точки (центра «звезды»), который подводится к потребителям вместе с фазными проводами и заземлением.

Нулевой провод бывает:

  • изолированный (без соединения с шиной заземления в распределительном шкафу);
  • не изолированный (соединенный с шиной заземления в распределительном шкафу).

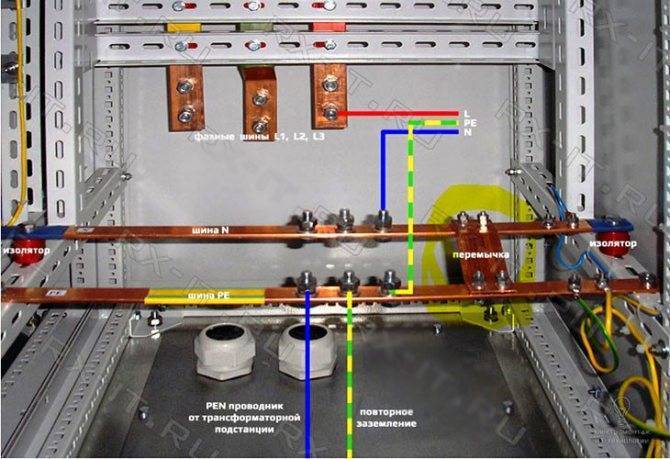

В старых домах нулевой провод заземлен, то есть, щиток занулен, но с землей не соединен. В новых постройках ноль и заземление разделяются. Ток проходит по фазному проводу, ноль соединен с нейтралью на подстанции. В щитках для подключения фазных проводов, нуля и заземления предусмотрены отдельные шины.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

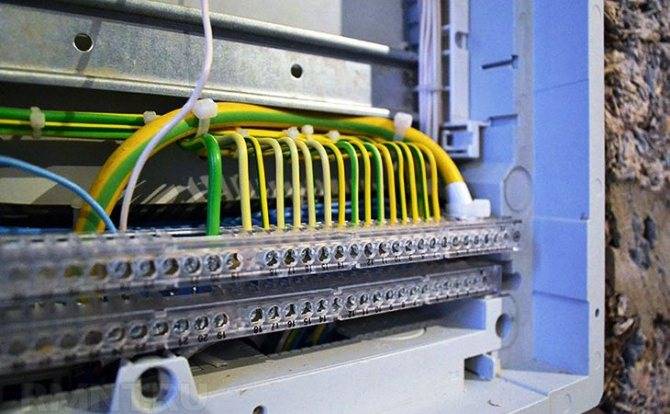

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

Не пропустите: Как укладывать керамическую плитку: советы профессионалов по укладке аккорд керама марацци

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

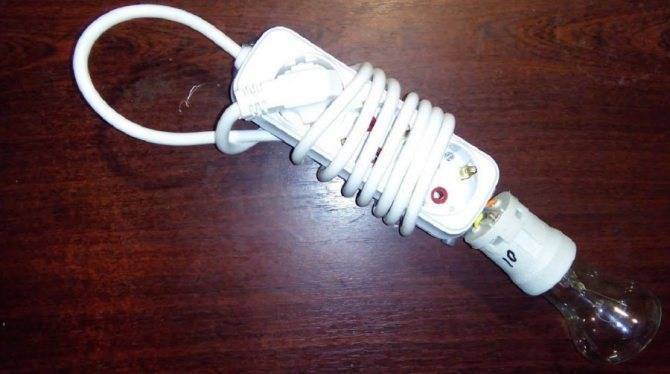

Параметры шнура удлинителя

В первую очередь, это зависит от сечения проводника, из которого изготовлен шнур

Здесь очень важно изначально подобрать правильное сечение, нормальная работа которого зависит от будущей нагрузки. Качественный удлинитель должен иметь заземляющие контакты и нормальный соединитель между кабелем и корпусом

Длина кабеля также имеет большое значение. Оптимальная длина кабеля, при которой потери сводятся к минимуму, составляет от 5-ти до 7-ми метров. Мощность нагрузки на такой кабель не должна быть более 3-х киловатт, во избежание возможного возгорания. Для того, чтобы к кабелю можно было подключать несколько приборов без потери напряжения, шнур удлинителя должен иметь толщину не меньше 5-ти мм. В хорошем и качественном кабеле всегда есть защита от перекручивания и деформаций.

Почему на нуле может показывать фазу, если между нулём и фазой напряжения нет, зато есть напряжение между нулём и землёй?

При необходимости передачи тока на более дальнее расстояние, толщина шнура и площадь его сечения должны увеличиваться пропорционально. Чаще всего шнур удлинителя как раз и греется потому, что превышены допустимые значения нагрузок. Кроме того, нагрев может быть вызван плохим контактом между вилками и розетками.

Зачем нужен ноль в электросети

Электроснабжение современных жилых районов и промышленных предприятий осуществляется по системе TN, или с глухо заземлённой нейтралью. Это значит, что вторичные обмотки понижающего трансформатора соединены по схеме «звезда», средняя точка которой без разрывов подключена к контуру заземления подстанции.

От трансформаторной подстанции к потребителям электроэнергия подаётся по четырём проводам — три фазных L1, L2, L3 и один нулевой N. Для подключения бытового электроприбора необходимы два провода — фаза и и ноль, или нейтраль.

В системе электроснабжения TN нулевой проводник выполняет две функции:

  • В однофазной сети. Для протекания электрического тока цепь должна быть замкнута. Условно говоря, по фазным проводам напряжение поступает к электроприборам, а нейтраль служит для замыкания электроцепи.
  • В трёхфазной системе электроснабжения. В этой сети благодаря сдвигу фаз три электроприбора одинаковой мощности могут работать без нейтрали и трёхфазные электродвигатели подключают именно таким образом. В этой сети нулевой проводник служит не для подачи питания, а для протекания уравнительного тока, появляющегося при неравномерном распределении нагрузки по фазам и предотвращения колебаний напряжения при изменении потребляемой мощности.
Информация! В некоторых типах электрических кабелей сечением более 4мм² нулевая жила изготавливается из более тонкого провода.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
