Что делать, если срабатывает УЗО без нагрузки?

Срабатывание УЗО при подключении бытовой техники

Нередки случаи, когда УЗО срабатывает сразу же после того, как к сети подключается крупная бытовая техника, например, стиральная машина. Следует отметить, что чаще всего такое случается именно со стиральными машинами.

Итак, машина подключена, узо срабатывает причины могут быть следующими:

Некорректное подключение бытовой техники. В данном случае, речь идет о подключении автомата, ведь допустить ошибку с кабелем совершенно невозможно. Если используется линия с двумя проводами, то, скорее всего, причина кроется в подсоединении проводника к стиральной машине, ее корпусу. Но следует отметить, что такое случается нечасто
Ошибка в подключении устройства. Пример — через аппарат фаза уже проходит, а нулевые показатели сняты с общего значения. Иными словами, причина — в том, что электрик не обладает достаточными знаниями о том, как работает устройство
Ошибка в работе устройства — то, что следует иметь в виду. Проверить это легко — достаточно убрать все провода, перевести напряжение на устройство. После этого нужно нажать клавишу «тест». Только после этого УЗО может выйти из строя. В данном случае, разумнее приобрести новое устройство, а не ремонтировать вышедшее из строя
Проблемы с работой аппарата требуют тщательной проверки работоспособности бытовой техники. Если она является новой, то проблема исключается. Старая бытовая техника может преподносить множество разных сюрпризов. Так, обмотки двигателя могут быть слишком ветхими, проводка может быть деформирована. Кроме того, могут иметься проблемы в конструкции аппаратов, расположенных внутри модели
Если бытовая техника работает корректно, остается самый последний вариант — проблемы с проводкой

Важно отметить, что такие ситуации нередки и в тех случаях, когда используется совершенно новая, недавно установленная проводка. Что с ней может произойти? Практически все что угодно: деформация жилы, расположенной под обшивкой, вода, которая попала в коробку. Часто провода повреждаются в процессе зачистки.

Часто провода повреждаются в процессе зачистки.

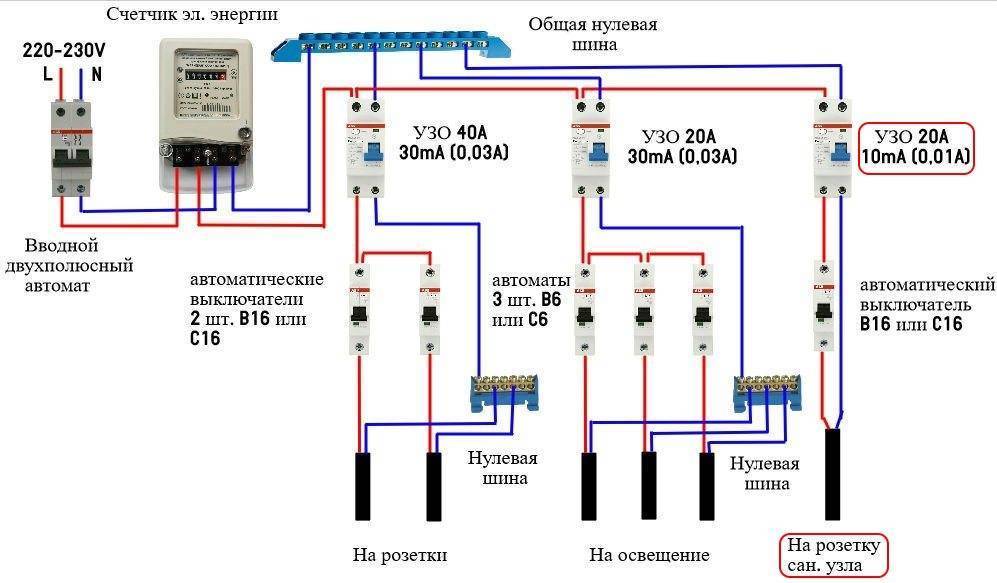

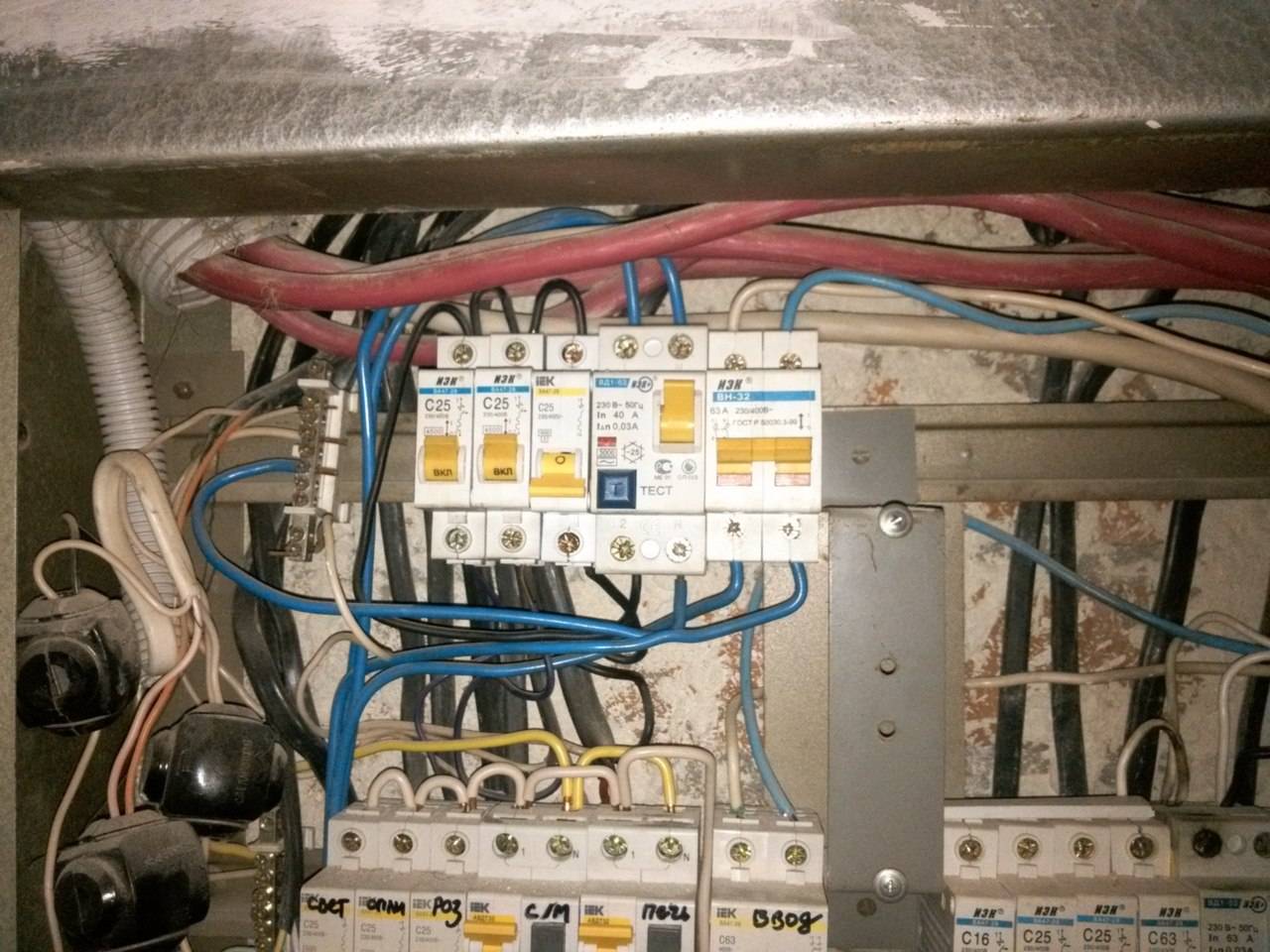

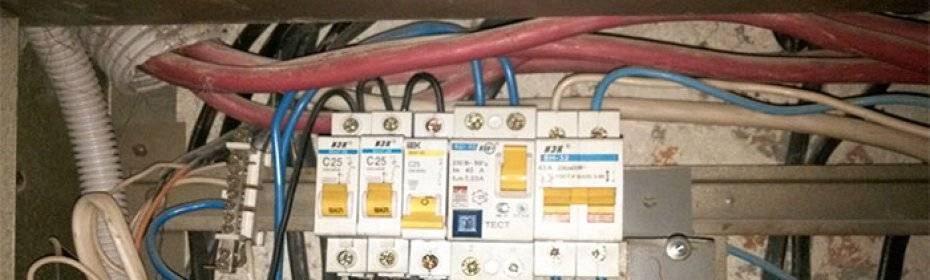

УЗО на 40 Ампер

Как найти виновника отключения – последовательные методы

Без теста всей системы понять причину может только очень опытный электрик. Менее квалифицированные специалисты предпочитают поэтапный поиск проблемы, организованный по следующей методике. Отрубаем подачу тока в квартиру или дом. Для этого нужно переставить в положение «Выкл» флажок центрального рубильника у счетчика. В квартире он находится на этажном щите (здоровенный железный ящик в стене на лестничной площадке). Далее нужно вернуть УЗО в положение «Вкл», и если рубильник автомата не сбросит обратно, то его механика работает, как надо.

В ином случае нужно сразу покупать новый УЗО – у старого не работает механическая часть, отвечающая за фиксацию в положении «Включено». Ток в сеть при этом пускать не нужно. Если механика автомата в порядке, пользователю необходимо проверить тестовую кнопку. Для этого нужно отключить провода от выходных клемм автомата (ослабить винты и выдернуть линию и ноль). Причем эти работы проводятся при отключенном центральном рубильнике. После этого рубильник включается, и если рычажок УЗО остался в положении «Включено», то тестовая кнопка автомата работает, как надо. Если флажок сбросило без нагрузки – УЗО сломан, и его придется заменить новым.

Что делать, если срабатывает УЗО без нагрузки?Если УЗО срабатывает без нагрузки, следует проверить состояние проводки

Следующий этап проверки – это оценка соответствия УЗО токам потребления. Для этого нужно выдернуть из розеток все электроприборы и подключить снятые с клемм автомата кабели электропроводки. Далее вы переводите рубильник автомата в положение «Включено» и начинаете возвращать вилки в розетку. На определенном этапе УЗО сработает на отключение, после того, как потребляемый ток превысит допустимое значение. Если это произошло, просто купите новый автомат с большим значением допустимого тока. Например, вместо 32 ампер приобретите автомат на 64 А.

Кроме того, до подключения электроприборов к сети можно протестировать состояние самой проводки. Если УЗО срабатывает без нагрузки (без включенных приборов), то в проводке есть скрытые дефекты. Их нужно локализовать и устранить до тестирования линии под нагрузкой. Действуя по этой методике, вы можете понять, почему срабатывает УЗО, и приступить к устранению причин, вызывающих это нарушение.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

  • Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.

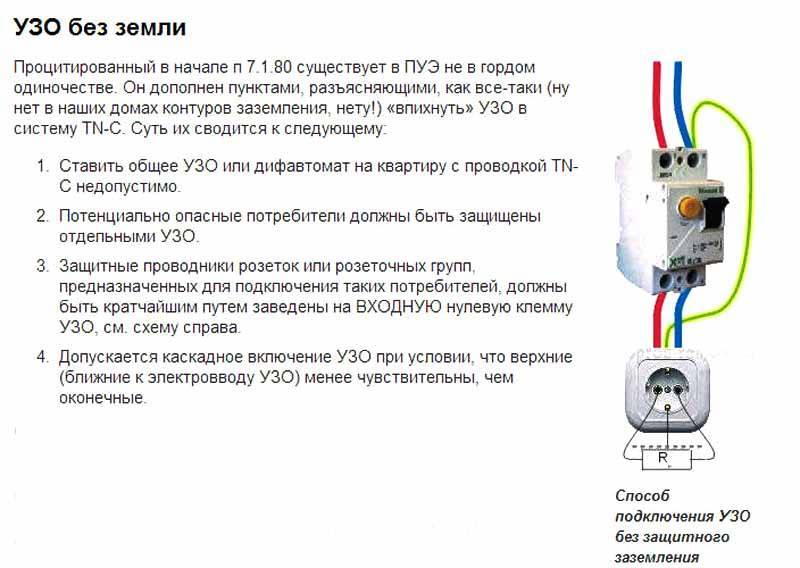

  • Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

  • Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
  • Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

На что реагирует УЗО?

Прежде чем проводить ремонтные работы, нужно узнать, по каким причинам выбивает УЗО. Данные действия помогут выбрать правильный путь устранения поломки, если она действительно есть.

Популярные статьи  Можно ли установить видеодомофон вместо домофонной трубки?

Система может сработать по определенным причинам. К ним относятся:

Утечка тока, которую важно своевременно определить. Прибор приобретают для ее определения, поэтому важно, чтобы система работала без сбоев

Если УЗО выбивает в первый раз, то нужно проверить исправность проводки. Изоляция может со временем прийти в негодность, в таком случае не исключена утечка тока. Возможно появление дефектов в местах, где происходят соединения. В некоторых местах может быть повреждена изоляция.
Иногда возникают повреждения кабелей у электрических приборов. Часто встречается, что УЗО выбивает, когда подключается сразу несколько приборов. Если у одного из них поврежден шнур, то устройство своевременно должно отреагировать на возникшую проблему. Встречается, что внутренние элементы приборов неисправны. Например, у водонагревателей ломается ТЭН.
Если коснулись оголенного участка провода, УЗО должно предупреждать удары током. Когда оно начинает сигнализировать об опасности, и человек в это время касается кабеля без изоляции, то устройство отлично справляется со своей работой.
Неправильный выбор УЗО. Важно учитывать все технические параметры при покупке прибора. Может выбивать УЗО, если неправильно произвести расчеты. Часто встречается, что устройство срабатывает без видимых причин. Причина также кроется в неверных расчетах. Важно перед приобретением УЗО проконсультироваться с квалифицированным электриком, выяснить, с какими характеристиками нужно покупать прибор.

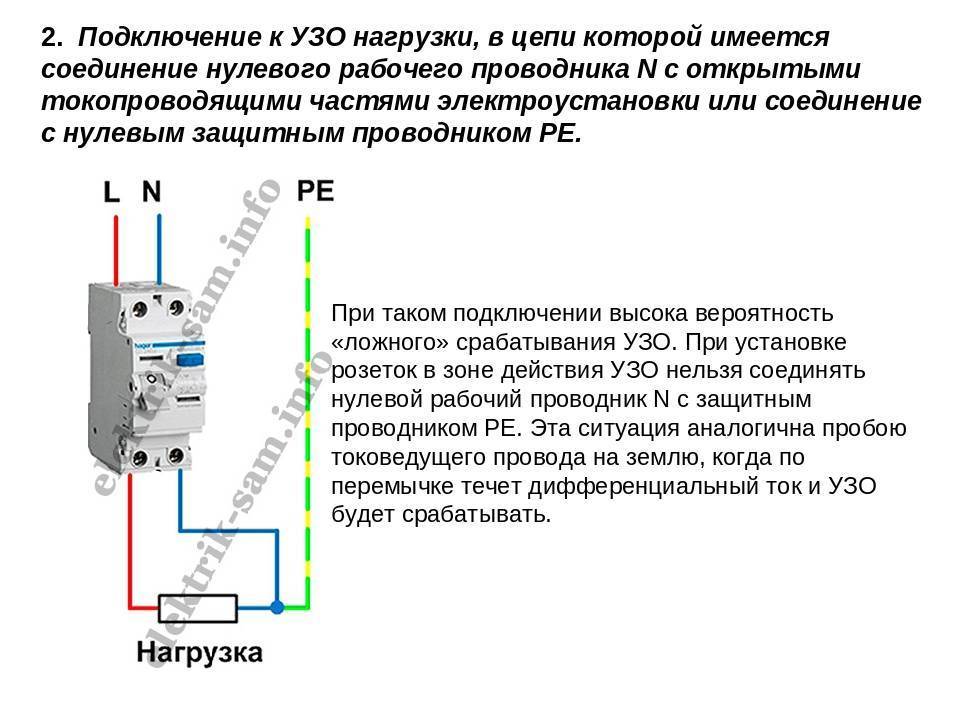

Если устройство подключено неправильно, то возникает ложная тревога. Некоторые ошибочно выбирают место в электроцепи, куда устанавливают прибор. При проведении монтажных работ необходимо строго следовать инструкции.
Реальная поломка системы может произойти, если выйдет из строя спусковой механизм. В таком случае даже при незначительных вибрациях будет выбивать данный прибор.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

  1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
  2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
  3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
  4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
  5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
  6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
  7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
  8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
  9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
  10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

https://youtube.com/watch?v=C6IBlWCRbLw

Нормальное срабатывание УЗО

Штатное срабатывание защитного устройства указывает на одну из двух возможных проблем:

  1. Повреждена изоляция проводки. Придется искать место неисправности.
  2. Человека ударило током. Нужно найти пострадавшего.

Нарушение изоляции кабелей

Подобное периодически случается на старой технике. Например, холодильник из-за работы компрессора подвержен непрерывной вибрации. Она способна перетереть ПВХ изоляцию внутренних проводов об острые края и металлические детали. Это приведет к короткому замыканию на корпус.

Далее два варианта. Если холодильник заземлен, сработает УЗО или автоматический выключатель. Квартира отключится. Опасный фактор будет устранен. Если заземления нет, опять же должно сработать УЗО. Но этого не произойдет, когда корпус холодильника достаточно хорошо изолирован от пола (земли). Подобная ситуация крайне опасна. Холодильник будет находиться под сетевым напряжением и «ждать» прикосновения человека.

Срабатывание при касании фазы

Корпус холодильника остался под напряжением. Его металлическая поверхность находится под потенциалом 220 В, человек касается корпуса, то дифференциальный ток начинает протекать через тело в землю. УЗО фиксирует утечку и отключает питание холодильника или квартиры. Человек спасен, и, скорее всего, он даже ничего не почувствует. После этого предстоит найти утечку тока. Необходимо выяснить, в каком электроприборе произошло повреждение изоляции.

В другом случае человек случайно касается фазного провода

Например, при неосторожной замене розетки. УЗО сработает и защитить человека от электротравмы. Это основная задача устройства защитного отключения

Это основная задача устройства защитного отключения.

Основные устройства системы защиты

Статическое электричество и защита от негоОдин из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Популярные статьи  Почему свет мигает и гаснет при включении электроприборов?

Реле контроля напряжения помогает справиться с импульсами в сетиТакие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Схема подключения реле контроля потенциаловИмеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.

Какие трудности могут возникать при ремонте УЗО?

В помещении негативно влияет на работу устройства повышенная влажность. Такие проблемы могут возникнуть, когда штробы покрывают слоем мокрой штукатурки или шпаклевки. Растворы сохнут длительный промежуток времени, кабели при этом находятся в повышенной влажности. Трудности появляются при проверке защитного устройства.

Важно помнить, что после того, как раствор нанесли на трассы, не стоит проверять УЗО. Необходимо подождать, пока не исчезнет влага. Когда шпаклевка высыхает, она не опасна для устройства, так как не может спровоцировать утечку тока

В таком случае УЗО не должно выбивать

Когда шпаклевка высыхает, она не опасна для устройства, так как не может спровоцировать утечку тока. В таком случае УЗО не должно выбивать.

Считается, что мокрая штукатурка является хорошим проводником электричества. Когда проводку изолируют, то остаются незаметные микро-отверстия. Через них в систему попадают мелкие частицы воды. Появляется риск утечки тока, на которую незамедлительно реагирует УЗО.

Почему это происходит

Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.

Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

  • Неисправно само устройство;
  • УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
  • Залипание кнопки «Тест»;
  • Поломка рычажка, отвечающего за включение;
  • Внутри самого устройства возникли токи утечки;
  • Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
  • УЗО неправильно подключено;
  • Устройство обнаружило утечку тока и сработало;
  • На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
  • Человек попал под воздействие тока, закоротив электроцепь

Возможные причины срабатывания УЗО

Ложное срабатывание кнопки ТЕСТ УЗО
Каждое УЗО имеет кнопку ТЕСТ для проверки его работы. Контакты кнопки в нормальном состоянии разомкнуты, но если они разболтались в своих креплениях, вполне может быть, что кнопка самопроизвольно срабатывает, отключая линию. Если залип контакт кнопки тест, рычаг УЗО не будет фиксироваться в положении <Включено>, а будет сразу отщелкиваться.

Поломка спускового механизма
В случае поломки спускового механизма УЗО отключение прибора провоцируется от внешних ударов и вибраций: хлопков двери, сверления перфоратором.

Имеется ток утечки внутри УЗО
В помещения с плохой вентиляцией, влажных помещениях, или на открытом воздухе внутри корпуса УЗО может скапливаться влага (она оседает на металлических контактах). Вода, как известно, проводит электрический ток, отсюда и возникает утечка тока.

Кратковременный ток утечки
Этот вид утечки тока может возникать при штатном включении некоторых мощный приборов и связан с особенностями их устройства. Такая ситуация является неопасной для других приборов и людей, возможно, придется подобрать УЗО с более подходящими характеристиками.

Неправильная схема подключения
Современный электромонтаж — наука сложная. Если планируете сделать проводку самостоятельно — придется много часов изучать теорию подключения на профильный сайтах. Однако это будет время, потраченное не зря, поверьте!

Популярные причины срабатывания

Поскольку любая техника не может служить вечно, ее необходимо периодически проверять на предмет неисправностей. Особенно это относится к электроприборам. В данном случае проверять, будет ли срабатывать УЗО на водонагревателе, необходимо примерно раз в месяц. Сделать это можно при нажатии кнопки «Тест», которая создает в устройстве контролируемую ситуацию утечки тока и если устройство исправно, оно автоматически отключается.

Ситуации когда выбивает УЗО периодически случаются и причин этому может быть много, но к самым распространенным относятся:

  • Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит во время эксплуатации водонагревателя, электрический ток, вода и высокая температура начинают постепенно разрушать изоляцию нагревательного элемента и вода начинает контактировать непосредственно с электропроводящими деталями. Для проверки трубчатого электронагревателя достаточно извлечь его из бака бойлера, очистить от накипи и провести тщательный осмотр. Если на его поверхности есть небольшие трещинки, значит, изоляционный слой пришел в негодность и нагреватель необходимо заменить.
  • Утечка тока. Это может быть вызвано несколькими причинами. Например, бойлер подключен к старой электропроводке, изоляция которой со временем испортилась и из-за оголения проводов происходит короткое замыкание. Либо при установке других устройств или элементов мебели механическим путем (гвоздем или дюбелем) была повреждена целостность изоляционного покрытия проводки. Также причиной может послужить некачественное или ошибочное подключение УЗО.
  • Замыкание оголенной проводки на корпусе водонагревателя. Если в бойлере без заземления оголившийся провод начинает контактировать с корпусом – это может приводить к тому, что автомат будет постоянно срабатывать, а также повышает риск получения удара электрическим током.
  • УЗО выбран не в соответствии с требованиями мощности и напряжения. В данном случае УЗО при включении водонагревателя может периодически срабатывать, поскольку не будет справляться с нагрузками.
  • Неисправность самого устройства защитного отключения. Спусковой механизм мог износиться и при малейшей вибрации может выключаться. Либо кнопка теста стала западать.
Популярные статьи  Что такое механическая оболочка и в чем её назначение?

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

Одна из причин, почему срабатывает УЗО — это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Что делать, если срабатывает УЗО без нагрузки?

Это повреждение может произойти в разных ситуациях:

  • попадание влаги в распредкоробку;
  • нарушение изоляции во время проведения ремонтных работ;
  • перегрев скруток и нарушение изоляции в распределительных коробках;
  • при выполнении проводки открытым способом на чердаке её могли погрызть мыши.
Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Что делать, если срабатывает УЗО без нагрузки?

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи «ноль-человек-заземлённые конструкции» достаточно для аварийного отключения.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

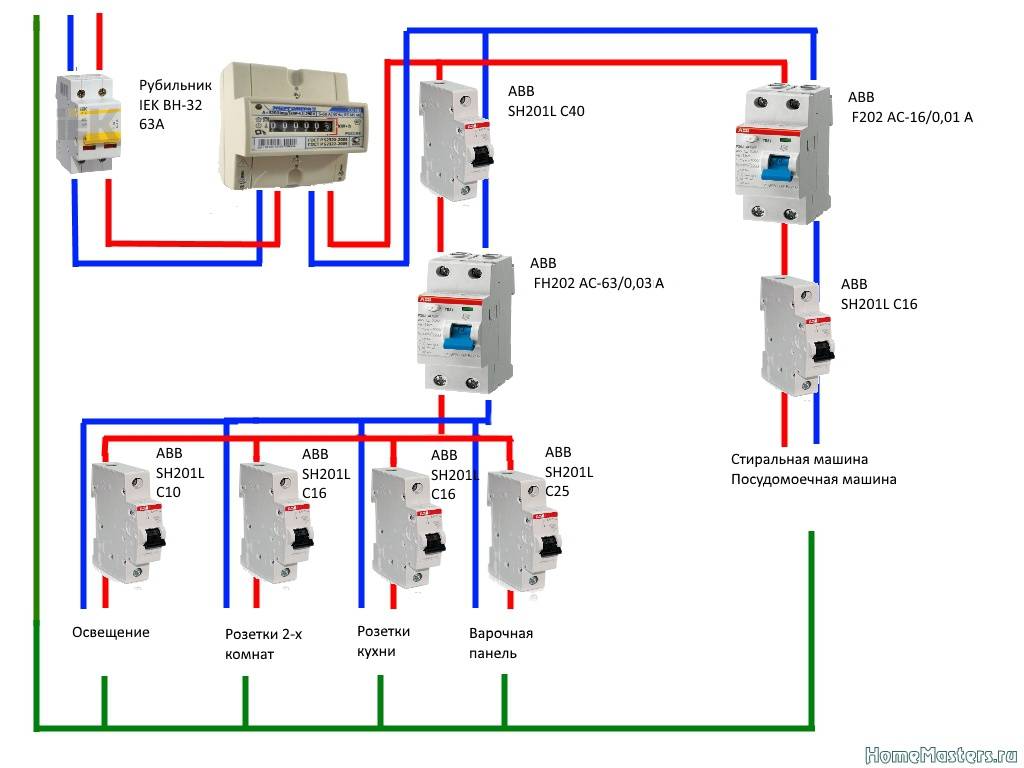

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

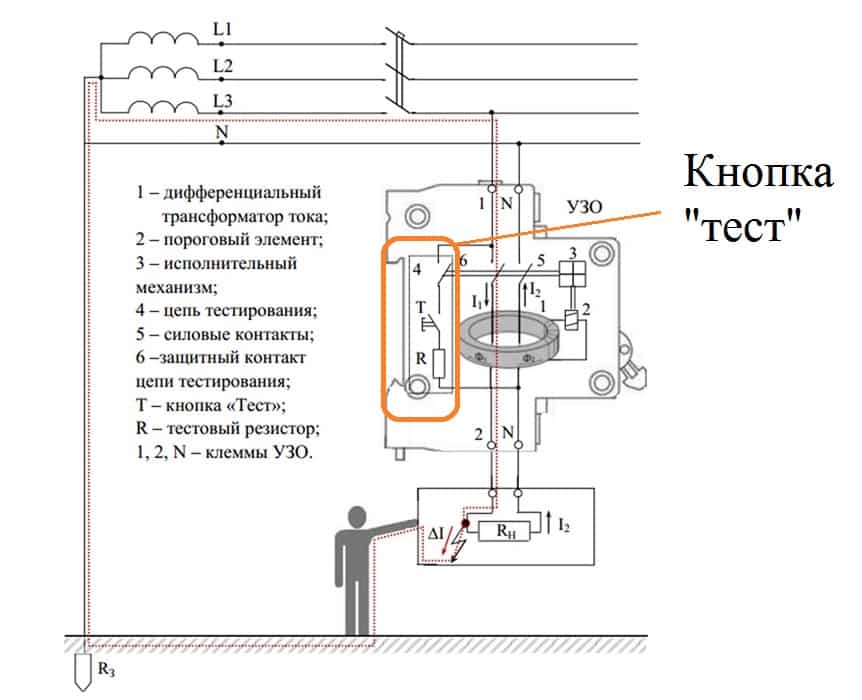

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
