Как правильно подключать сетевой фильтр и реле напряжения?

Содержание

Как работает сетевой фильтр

Не самый лучший, но работающий сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

  • Отсечь все токи с частотой выше 50 Гц;
  • Сделать то же самое с токами частотой ниже этого значения;
  • Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

  • Конденсатор, прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
  • катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
  • варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

  • Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
  • Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Начинка фильтра поближе

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом). Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Схема простейшего фильтра (для тех, кто немного понимает)

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Чтобы разом запитать все эти приборы, потребуется сетевой фильтр от 3 розеток и более

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Фильтр с защитой телефонной и кабельной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и  через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и  разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

После ИБП фильтр не подключается

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер)

Для периферии это не важно

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

  • Установка порогового срабатывания по максимальному значению – Umax.
  • Установка минимального значения, при котором происходит срабатывание устройства – Umin.
  • Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

  • Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
  • Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
  • При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

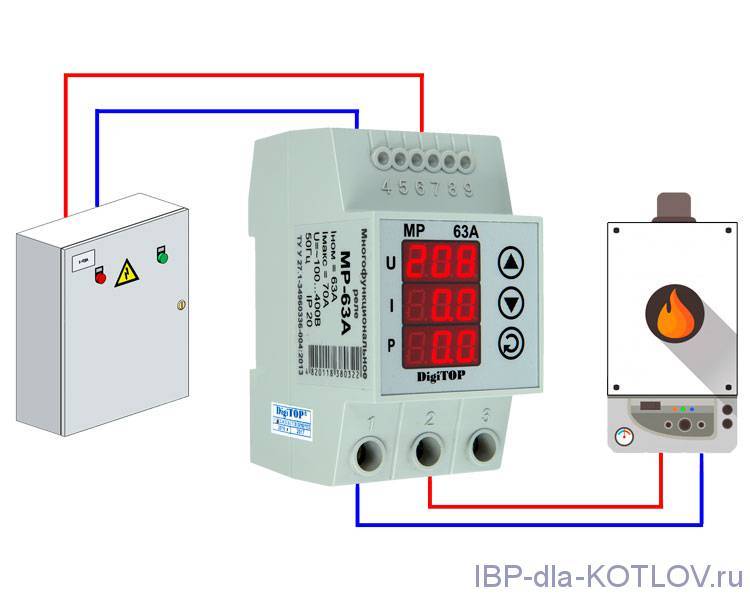

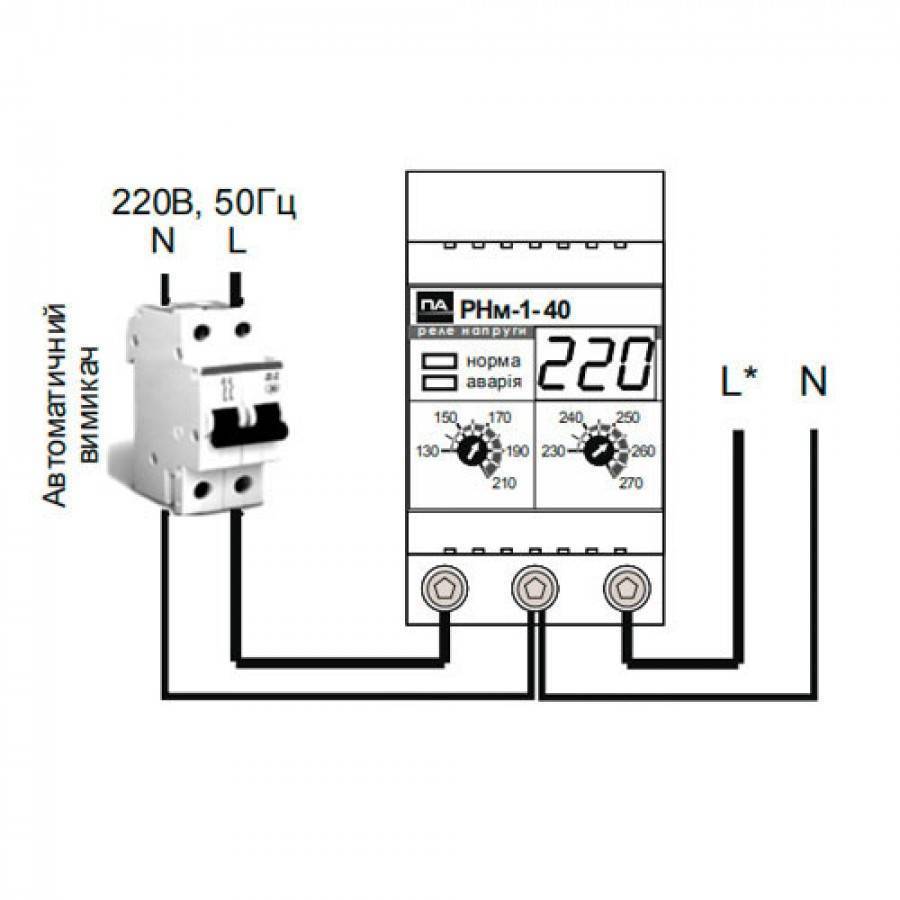

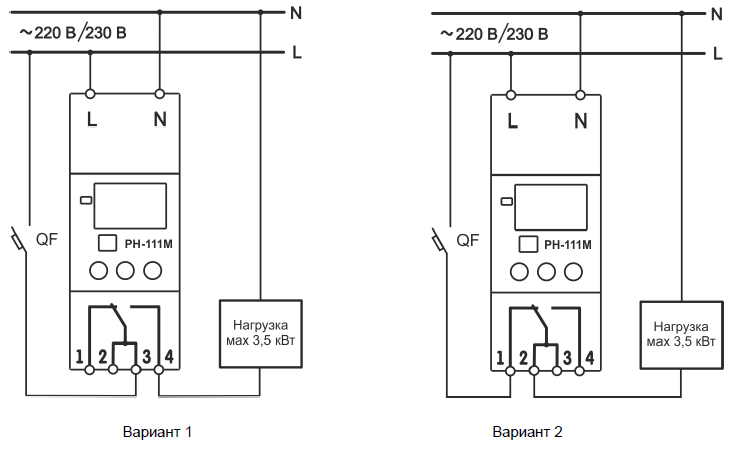

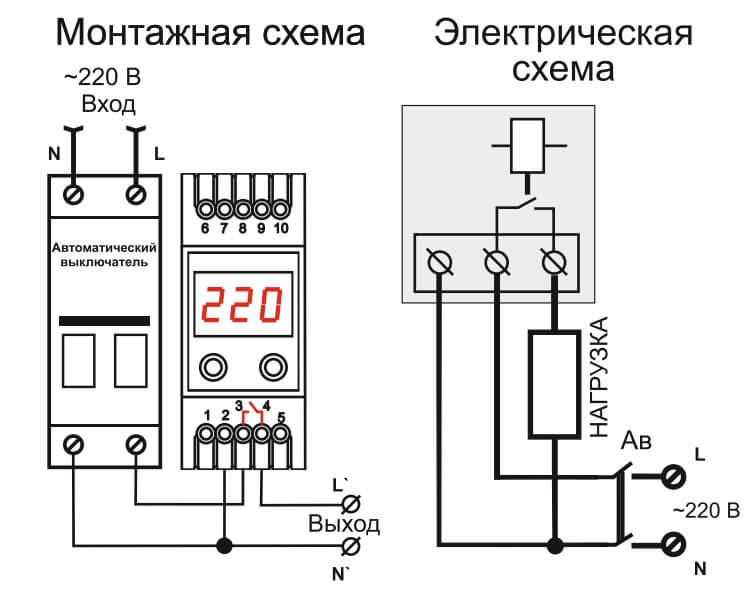

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Популярные статьи  Что делать, если срабатывает УЗО без нагрузки?

Этапы работ:

  • Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
  • Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
  • Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
  • Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
  • Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
  • Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
  • Включить РКН и выставить пороговые значения и время задержки включения.

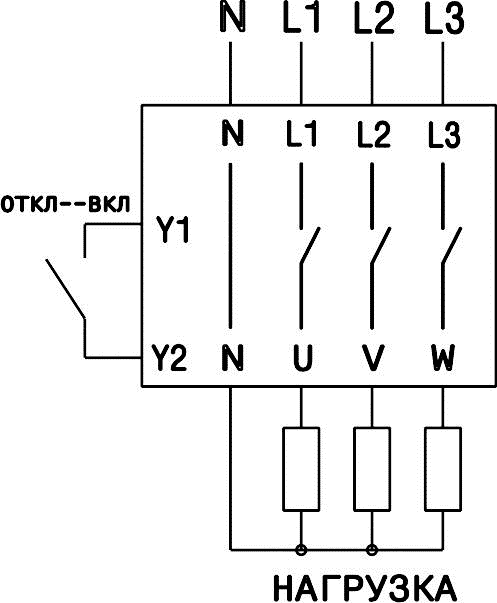

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

  • Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
  • Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Причины перекоса фаз в трехфазной сети

Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.

Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае RН это сопротивления нагрузок, одинаковые по значению.

Перекос фаз, вызванный обрывом нейтрали

В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.

К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.

Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:

  1. Неравномерная нагрузка на линии трехфазной сети.
  2. При обрыве нейтрали.
  3. При КЗ одного из фазных проводов на землю.

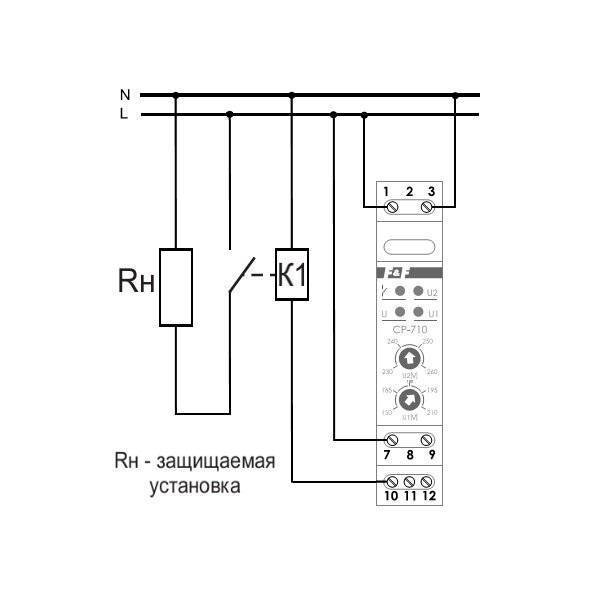

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Что лучше использовать: реле или стабилизатор

Важным вопросом для большей части жильцов выступает дилемма: стабилизатор или реле? К примеру стабилизатор может быть установлен либо на общем «входе» в сеть, либо на конкретный прибор. Тем не менее, несмотря на высокую гибкость установке есть недостаток в виде большей «задержки, то есть того времени, в течение которого будет произведено отключение после превышения допустимой нормы напряжения. Реле же чуть более «топорная», но способна реагировать быстрее, что является единственно важным преимуществом, когда дело доходит до безопасности. Тем не менее, иногда обстоятельства вынуждают не смотреть на технические характеристики так сухо и потому подбирать конкретный тип всегда следует исходя из прямых условий и задач.

Как исходно был устроен щиток в подъезде

В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.

Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:

Этажный щит, кода будет установлено реле напряжения

Состояние нуля в этажном щитке крайне неважнецкое:

Подключение магистрального нуля в этажном щитке

Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).

Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).

Повторюсь снова, обрыв «трехфазного» нуля приводит к аварийному перекосу фаз и аномальному (теоретически от 0 до 380) напряжению в квартирах со всеми вытекающими – от невозможности включить бытовую технику до пожара в квартире…

Рассмотрим поближе «мою» часть щитка.

Защитные автоматы в щите. Перед установкой реле напряжения

Мои старые сапоги представляли собой всего три автомата – вводной двухполюсный на 50 А перед счетчиком, и два однополюсных по 16 А.

Вводной автомат устанавливала управляющая компания, а однополюсные установил я, исходя из нагрузки и состояния электропроводки.

Схема стандартная и простейшая – фаза и ноль идут через двухполюсный автомат на счетчик, далее фаза через два автомата, а ноль со счетчика (черный провод) через нулевую шину (над автоматами) идёт на питание квартиры.

Ну, а теперь, после необходимого вступления, подходим к основной теме моей статьи –

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

Популярные статьи  Что такое изолированная или неэффективно заземленная система?

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

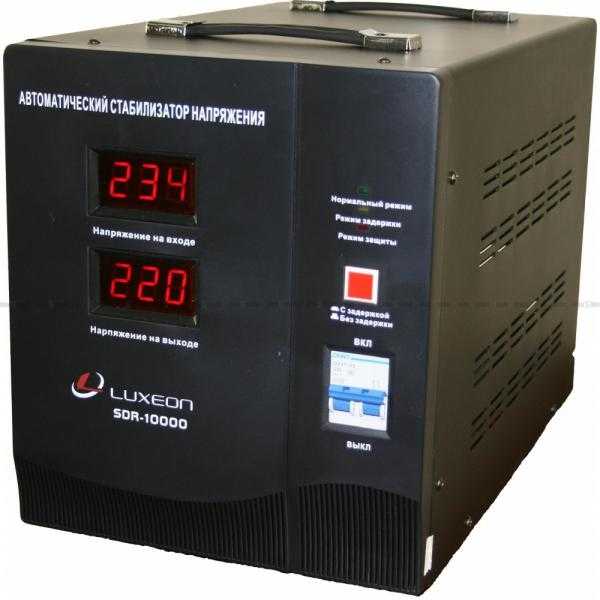

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Защита бытовой техники

Как правильно подключать сетевой фильтр и реле напряжения?Сетевые фильтры SVEN

Инженеры современной бытовой техники делают уклон в сторону компактности и эффективном энергопотреблении. Подход имеет минус — чувствительность к перепадам напряжения. В результате владелец получает неприятный счет за ремонт и испорченные нервы.

Стандартное напряжение в сети должно быть 220В, ГОСТ предусматривает погрешность 10%. В теории сеть не должна быть менее 198 и более 240 В, но на практике сеть скачет от 35 до 400 вольт. Даже защищенная от перепадов техника не сможет выдержать такой нагрузки.

При скачке напряжения первыми выходят из строя холодильник и компьютер. В блоке питания предусмотрена минимальная защита на подобные ситуации. Чаще всего все заканчивается сгоревшими катушками и вздутыми конденсаторами. То же касается плоских телевизоров и мониторов.

С мелкой бытовой техникой все просто, а с холодильниками и стиральными машинами дела обстоят хуже. Если в момент перенапряжения техника была в сети,зачастую выходит из строя мотор. Сгоревшие детали подлежат только замене. В итоге ремонт обходится намного дороже, чем обычный стабилизатор или фильтр напряжения.

Подключение к двухпроводной сети

Если ваша машинка-автомат подключена к двухпроводной электросети, то даже при полной исправности оборудования напряжение может выходить на корпус. Предпосылкой этому служит определенная особенность работы сетевого фильтра, которым оснащена каждая стиралка. Сетевой элемент представляет собой пару соединенных между собой конденсаторов, один из которых связывает «оболочку» машины и фазу, а второй – корпус и нулевой кабель.

Производители стирального оборудования обычно выпускают технику, ориентированную на подключение к трехпроводной сети, имеющей обособленный защитный проводник. В такой ситуации сетевой фильтр будет функционировать в полную мощь, отлично справляясь со своей задачей. Так, общий кабель берет на себя потенциал в 110В, но при этом заряд полностью уходит с корпуса стиралки.

Но на самом деле, такая стиральная техника по незнанию часто подключается и к двухфазной электросети. В этом случае напряжение в 110В накапливается на корпусе машины-автомата. Пользуясь такой стиралкой, можно запросто ощутить электрический удар, который, обычно, кратковременный, но сильно болезненный.

Это интересно: Схема подключения выключателя на конвекторный обогреватель: излагаем развернуто

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

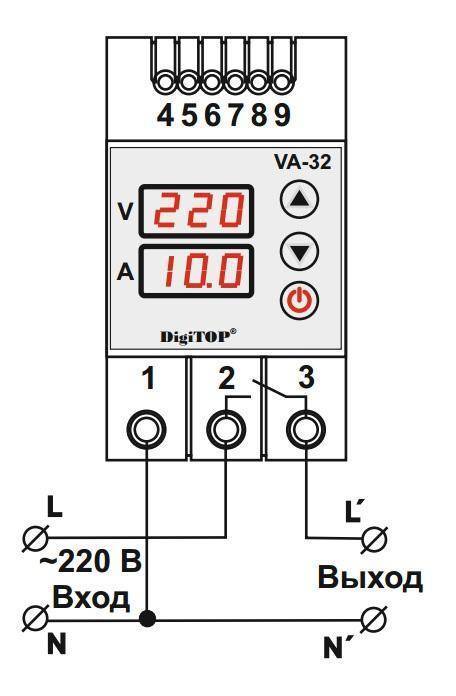

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

  1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
  2. После берем фазный провод и соединяем его с выводом L.
  3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

  1. Подключаем все фазные кабели от трехполюсного автомата на вход.
  2. Устанавливаем реле.
  3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Разновидности РКН по другим параметрам

Помимо различий по типу питания эти устройства отличаются по ряду характеристик, определяющих способ их монтажа, и по функционалу.

Тип исполнения и габариты

В соответствии с этим признаком все выпускаемые промышленностью модели РКН делятся на три вида:

  • переходники типа «вилка-розетка»;
  • удлинители с несколькими гнездами (от одного до шести);
  • компактные выключатели, монтируемые на DIN-рейке в щитке.

Первые два варианта изделий применяются с целью защиты отдельных электроприборов или нескольких потребителей, объединенных в группы. Они подключаются к обычной сетевой розетке. Приборы третьего типа устанавливаются в электрический щит, в котором монтируются остальные устройства защиты.

Корпуса переходников и удлинители делаются достаточно удобными в пользовании. Производители стараются уменьшить их габариты насколько это возможно, чтобы они не портили своим видом интерьеры помещений.

База и дополнительные функции

Как правильно подключать сетевой фильтр и реле напряжения?Устройство реле напряжения

По внутренней логике работы и электронной начинке все известные образцы РКН делятся на микропроцессорные изделия и приборы, изготовленные на базе цифровых компараторов. Первые из них стоят несколько дороже, но зато обеспечивают более точную и плавную регулировку нижнего и верхнего порогов срабатывания. Большинство из этих защитных устройств изготовлено на основе микропроцессоров и выделяется среди других изделий следующими особенностями:

  • наличие двух порогов срабатывания (Umax и Umin);
  • использование встроенных светодиодов, вмонтированных в панель прибора — по ним контролируется наличие напряжения на входе и выходе;
  • применение жидкокристаллического дисплея, на который выводятся значения допустимых пределов отклонений и действующего напряжения.

Все эти возможности заметно повышают функциональность устройств и упрощают работу с ними при установке в квартире или частном доме.

По образу работает защита

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

  1. Контуры с катушками индуктивности и конденсаторами.
  2. Варистор, Водан или несколько. Они могут замыкаться по цепи фаза-последняя спица в колеснице или работать с отводом заземления.
  3. Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (то есть (т. е.) выполненный как кнопка на сетевом фильтре).
  4. Надежный двухконтактный рубильник, прерывающий оба проводника, фазу и ноль питающей сети.
  5. Хорошие модели оснащаются термическим предохранителем, защищающим строй от перегрева.
Популярные статьи  Освещение мансарды: нормы, требования, выбор светильников

Как правильно подключать сетевой фильтр и реле напряжения?

Сегодня можно купить электрический фильтр в целях аудиотехники или телевизора с выключателями на каждую розетку. Это баснословно удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Особенность работы защиты следующий.

  1. Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует гальванический фильтр, построенный на катушках индуктивности и конденсаторах.
  2. Броски напряжения от бога верхней планки рабочего диапазона гасятся варистором. Этот элемент отчетливо меняет сопротивление на очень маленькое при превышении нормированного показателя. В резкой форме говоря, варистор создает короткое замыкание, преобразуя возникающие токи в нехолодно. На корпусе прибора указывается значение энергии в Джоулях, которое спирт способен рассеивать.
  3. При превышении максимального уровня рабочего тока срабатывает многоразовый стопор. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, потому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Как правильно подключать сетевой фильтр и реле напряжения?

Не фунт изюма! Именно наличием отдельных контуров с защитой от перенапряжения и нейтрализацией помех сетной фильтр отличается от удлинителя. У них есть только одна сходная толстый намек на тонкое обстоятельство — это многоразовый предохранитель. Однако в большинстве случаев удлинитель с сетевым фильтром имеет больше простое УЗО.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Что лучше

Итак, переходим к основному вопросу статьи. Конечно, стабилизаторы напряжения предпочтительнее. В отличие от простой схемы защиты у сетевых фильтров, у стабилизаторов она не только сложная, но и многоступенчатая, что является своеобразной гарантией. Это первое.

Второе – сетевой фильтр с пониженным напряжением не справляется, он на это никак не реагирует. Стабилизатор напряжения сети выравнивает данный показатель до номинального. И это большой плюс, особенно для тех бытовых приборов, которые от низкого напряжения сети выходят из строя.

Третье – при высоком напряжении стабилизатор плавно отключит подающую сеть. У сетевого фильтра обязательно сгорит предохранитель. При этом отключение будет резким. Конечно, придется заменить сгоревшую деталь.

Четвертое – сетевой фильтр стоит дешевле любого стабилизатора. К тому же это удлинитель, через который можно подключить большое количество потребителей.

Пятое – стабилизатор можно установить как на один бытовой прибор или на несколько, так и на весь дом в целом. Вторая позиция невозможна с фильтрами.

Как правильно подключать сетевой фильтр и реле напряжения?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
