Для чего это нужно

Цена неплохой автомагнитолы ниже, чем цена музыкального центра. При этом качество звука у неё может быть ненамного ниже. Бывает, что автолюбитель приобрёл машину вместе с ней, потом решил установить вместо неё систему, превосходящую стандартную, а освободившуюся установить у себя дома и подключить её к сети в 220 В.

Иногда в гараже хранится старый радиокомплекс вместе с колонками, и хозяин решил подключить его в гараже, чтобы слушать музыку во время ремонта автомобиля.

Кроме этого, иногда бывают случаи, когда нужно проверить исправность автомагнитолы. Чтобы запитать её, понадобится источник электричества в 12 вольт.

Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB

Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще

Преимущества включения автомагнитолы от сети

Как подключить магнитофон, который работает и от 220 В и от батареек?

Преимущество первое — это многофункциональность. Мы получаем универсальный прибор, полноценную аудиосистему с возможностью слушать радио в нескольких диапазонах, компакт-диски, диски с музыкой в формате МР3, также имеем возможность подключать к магнитоле внешние накопительные устройства. Преимущество второе — у каждой автомагнитолы обычно не два, а четыре выхода на динамики. Это значит, что производитель аудиосистемы уже по-чёрному разделил звуковые частоты, нам остаётся только подключить динамики.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Преимущество третье — экономия. В музыкальных центрах, которые мы покупаем, как стационарные, огромная часть уплаченной нами суммы компенсирует работу дизайнеров, мы также платим за декоративные материалы, которые никакого отношения к звуку не имеют

Для интерьера это, конечно, важно. Скорее всего, мы и купили бы домой красивый, а не качественный аудиоцентр

Преимущество четвёртое — компактность. Даже если не стоит задача украсить интерьер, мы можем подумать о том, как подключить магнитолу дома, оставив на виду только панель управления. Словом, смысл взяться за эксперименты есть.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

  • Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
  • Разделяем проводники, стараясь не повредить изоляцию.
  • Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
  • Их цепляем на входы питания автомагнитолы.
  • Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Как заставить работать систему без аккумулятора

Как подключить магнитофон, который работает и от 220 В и от батареек?

Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет. Не то чтобы невозможно было запитать магнитолу от блока питания, можно, более того, есть даже специальные сетевые адаптеры, которые выдают на выходе именно стабильные 12 вольт и около 12 А тока, это как раз то, что нужно магнитоле. Проблема в том, что цена такого блока питания, специально предназначенного для подключения автомобильных гаджетов к бытовой сети 220 В, если не приближается к цене самой магнитолы, то где-то около неё. В среднем, цена такой штуки 1,8-2,5 тысячи рублей. Не слишком экономно.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Как подключить магнитофон, который работает и от 220 В и от батареек?

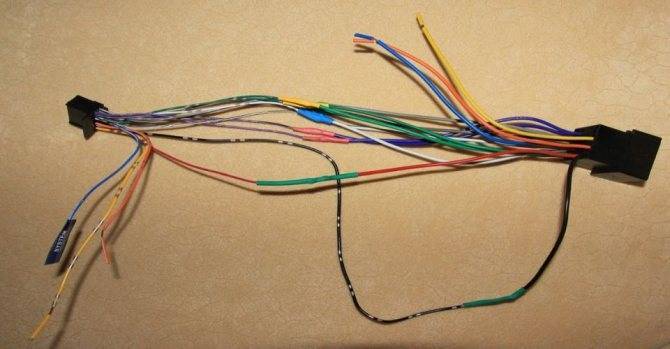

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

  • Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
  • Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
  • Чёрный — масса.
  • Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Как подключить магнитофон, который работает и от 220 В и от батареек?

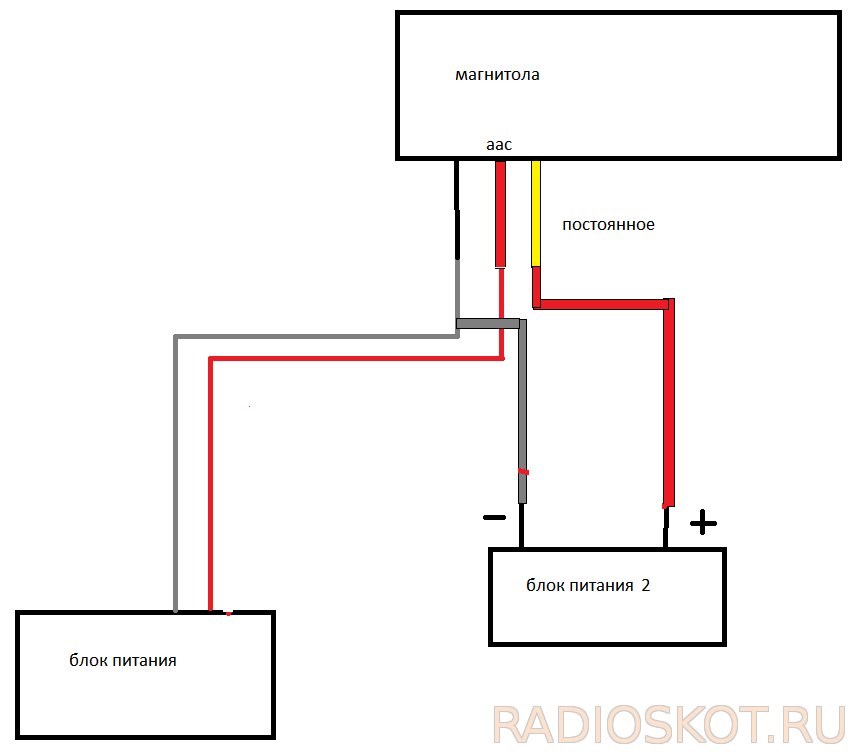

Схема штатного подключения по которой просто понять что куда надо подавать

Популярные статьи  Почему мигает включенная светодиодная лампа в ванной комнате?

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Как подключить к 220 через зарядное устройство

Запитать автомагнитолу от сети 220 В можно через устройство для заряда аккумуляторных батарей, дающее на выходе постоянный ток напряжением 12В. Имеющиеся штатные кабели подсоединяют к магнитоле (с соблюдением полярности). Если в конструкции устройства предусмотрен корректор силы тока, то он выкручивается в максимальное положение. Недостатком конструкции является перегрузка встроенного трансформатора и диодного моста, приводящая к перегреву элементов и выходу зарядного блока из строя.

Насколько автомобильная магнитола качественнее стационарной — это большой вопрос. Во-первых, цифровые источники звука совершенно не отличаются по качеству друг от друга. Звук в формате МР3 с частотой 16 килобит не будет толком звучать ни в Роллс Ройсе, ни в самой хитрой домашней аудиосистеме. Во-вторых, большую роль все же играет акустическая система, чем сама вертушка. Однако если осталась магнитола от старого автомобиля или же в процессе замены магнитолы на новую появилась свободная, то почему бы не установить её, если не дома, то по крайней мере, в гараже или на даче.

Питание магнитолы: сколько вольт и ватт и где их взять

При штатном подключении в автомобиле магнитола работает от 12 вольт постоянного тока. Именно такое напряжение нужно, если вы хотите её использовать дома. Потребляемая мощность зависит от модели и аудиосистемы, но в большинстве случаев это до 150 Вт.

Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

Если на магнитоле указано 4*50 Вт (200 Вт), это не совсем верно. Из формулы получится, что потребляемый ток 200 вт/12В≈16,7 А. Применяемые усилители действительно могут дать такую выходную мощность, но при напряжении 18 вольт или нагрузке в 2 Ом.

Популярные статьи  Диммер: применение, подключение, принцип работы

Как подключить магнитофон, который работает и от 220 В и от батареек?

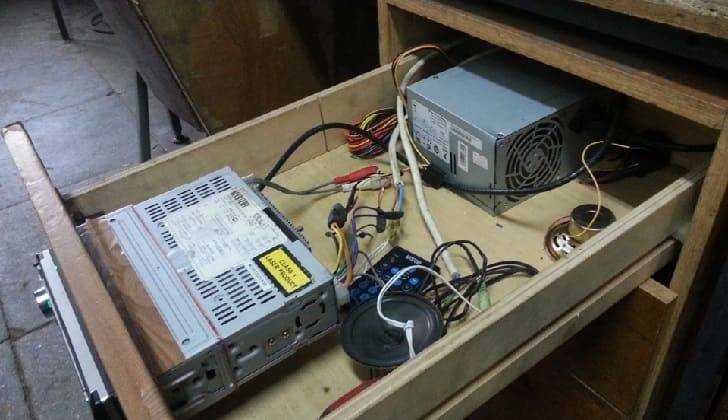

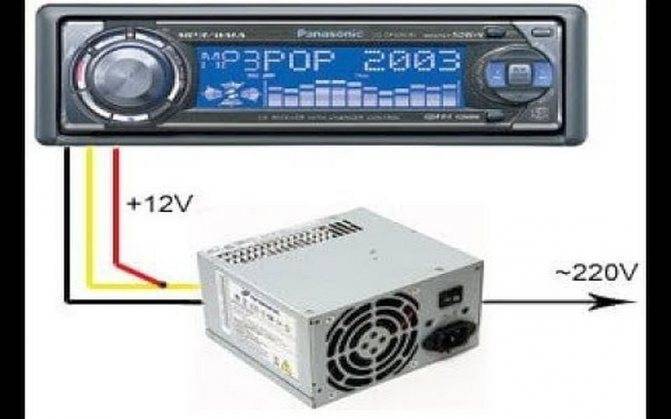

Подключение магнитолы от блока питания компьютера

Подобные параметры можно получить от следующих устройств:

  • Преобразователь напряжения 220/12 В.
  • Блок питания для компьютера.
  • Зарядки для различных устройств — ноутбуков, телефонов, светодиодных ламп, мелкой бытовой техники.
  • Аккумуляторные батареи на 12 В.

Когда подбираете источник питания для автомагнитолы, смотрите и на мощность. Слишком слабый «не потянет» или проработает недолго. Так что, хотя бы при первом подключении, питание подавайте через предохранитель.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Схема подключения автомагнитолы к замку зажигания автомобиля

Само подключение питания к автомагнитоле несложное. При штатном подключении в машине на жёлтый подают питание от аккумулятора, на красный приходит плюс от замка зажигания. Просто скрутите их между собой и к этой скрутке подключайте источник питания каким бы он ни был.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А

При повышении нагрузок потребление может вырастать до 10-15 А.

Как подключить магнитофон, который работает и от 220 В и от батареек?

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Зарядное устройство

На рынках, специализированных магазинах аудио звука можно встретить множество зарядных устройств, адаптеров с постоянным током 12 вольт. Если нужно подключить магнитолу через розетку, то следует выбирать зарядное устройство, сетевые адаптеры и бесперебойные блоки питания с данными выходными параметрами. Самый простой вариант подключить магнитолу с помощью зарядного устройства.

Адаптер нужно покупать на 12 Вольт с силой тока на выходе 6.5 Ампер. Магнитола способна потреблять до 10-15 Ампер в зависимости от марки производителя. У магнитолы нужно отрезать стандартный разъем, концы проводов зачистить и соединить их с кабелем адаптера. Место скрутки проводов тщательным образом изолировать.

Источник

Как подключить сабвуфер 220 вольт в машину

Подключить домашний сабвуфер в автомобиль можно двумя способами. Если встроенный усилитель низкой частоты питается от однополярного источника 12-14 вольт, то здесь проблем не возникнет. Нужно просто обрезать дорожки, идущие от диодного моста к конденсатору фильтра, и к этим точкам припаять провода от аккумулятора автомобиля. Второй способ допускает использование только низкочастотного громкоговорителя. Нужно найти точки подключения динамика к выходным элементам усилителя или отпаять провода, идущие непосредственно на динамик. Далее сюда подаётся низкочастотный сигнал с автомобильной магнитолы. Если домашний низкочастотный канал отличается большой выходной мощностью и высоким качеством, тогда подключение домашнего сабвуфера в автомобиль будет связано с установкой преобразователя.

Этот электронный прибор конвертирует постоянное напряжение аккумулятора в переменное 220 В. Лучшим вариантом является использование промышленного преобразователя. Но приобретать дорогое изделие для питания маломощного низкочастотного канала не имеет смысла. Поэтому на многих форумах идея установки сабвуфера 220 В в машину подвергается критике. Если есть опыт радиолюбительского творчества, то преобразователь 12/220 можно сделать самостоятельно.

Существуют несложные схемы преобразователей напряжения с ключами на полевых транзисторах. Для питания автомобильного активного низкочастотного канала можно использовать следующую схему. Мультивибратор сделан на мощных транзисторах, а в качестве ключей можно использовать другие типы полевых транзисторов. Подойдут IRFZ46, IRFZ48 илиIRF3205. Трансформатор взят готовый от источника бесперебойного питания. Преобразователь обеспечивает мощность 250-300 ватт. Если увеличить количество ключей, включаемых параллельно, то можно получить в два раза большую мощность. Чтобы установить домашний сабвуфер с усилителем в машину нужно проложить качественную линию питания.

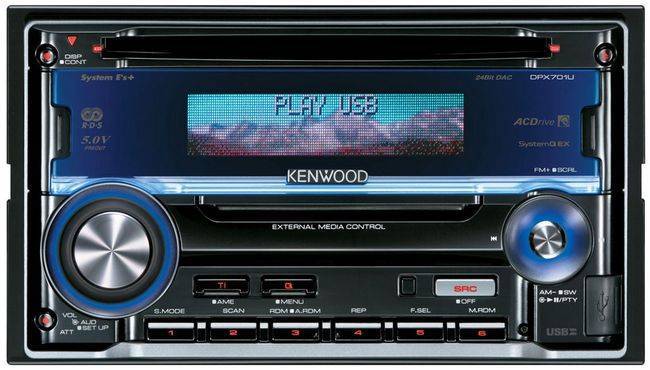

Выбор автомагнитолы

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола. Но эта «любая» должна всё-таки обладать минимальным набором функций:

  • Как минимум двухканальный выход мощностью в 40 Вт каждый;
  • Тюнер;
  • Проигрыватель CD/DVD/MP3 дисков;
  • USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Подключение через понижающий трансформатор

Подключить магнитолу дома можно через понижающий трансформатор с питанием 12В. Прибор можно запитать к самодельному или фабричному источнику питания, который подключается к сети в 220 В

Чтобы создать трансформатор своими руками, важно избавиться от вторичной обмотки и сделать несколько дополнительных витков с изолирующим покрытием

Как подключить магнитофон, который работает и от 220 В и от батареек?

Еще следует определить тип шнура, который подойдет для создания обмотки. Большинство автомобильных магнитол снабжаются усилителем с потреблением тока до 10-15 А. Создавая самодельный узел, нужно убедиться, что он сможет справляться с повышенными нагрузками, не подвергаясь перегреву или оплавлению изолятора. Чтобы предотвратить нагрев внутренних деталей, необходимо поставить на выходе диодного моста вентилятор.

Для оценки напряжения обмотки задействуется мультиметр. После этого пользователю нужно рассчитать количество витков, при которых можно получить напряжение в 12 Вольт. Еще в цепь нужно включить выпрямитель из 4 полупроводников типа Д226. Система оснащается индуктивной катушкой с 2 конденсаторами по 10 тыс. мкФ. Для сборки диодного моста задействуют пластину гетинакса.

Подготовка к работе

Перед тем как подключить магнитолу к компьютеру или источнику питания на 220 В, важно подготовить такие приспособления:

  1. Преобразователь напряжения.
  2. Изолятор.
  3. Провод с оптимальной длиной и сечением.
  4. Мультиметр.
  5. Калькулятор для проведения расчетов.

Как сделать понижающий трансформатор своими руками

Понижающий трансформатор создается по следующей инструкции:

  1. Выбираем свободный участок провода и обматываем его изолятором и куском провода оптимальной длины и сечения.
  2. Чтобы определить оптимальное число витков, необходимо собрать схему включения и померить выходное напряжение одного витка. Если мультиметр выдает 2,9 В, одна обмотка обладает показателем в 0,41 В. Чтобы получить 12-вольтное напряжение, потребуется 30 витков.
  3. Дальше необходимо подключить диодный мост.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Перечисленные компоненты продаются в различных магазинах запчастей к электронным приборам или изготовляются своими руками в домашних условиях.

Непосредственное подключение

Все компоненты нужно соединить с помощью кабелей, а потом закрепить в защитном кожухе из огнестойкого сырья. Коммутация выполняется с помощью отдельных шнурков.

В процессе подключения следует убедиться в правильности выбора схемы. В противном случае система перегорит.

Что необходимо

Как подключить магнитофон, который работает и от 220 В и от батареек?

Для создания домашнего музыкального центра подойдет любая неиспользуемая магнитола, которая поддерживает необходимые функции. Главнейшая функция – выход на 40 ватт (он должен быть обязательно двухканальным). Также следует иметь тюнер, СД-привод, разъем для USB.

Обязательно нужно ознакомиться с техническими характеристиками звуковой платы. Некоторые оразновидности обеспечивают отличное звучание и воспроизводят звуки в широком диапазоне. Система не будет воспроизводить звуки глубокой низкой частоты, зато хорошо отображает высокие частоты. Некоторые магнитолы имеют эквалайзер.

Популярные статьи  Пройти онлайн тест по электробезопасности (3 группа допуска)

Подробная инструкция по подключению магнитолы к источнику питания

После выбора подходящего преобразователя электропитания можно приступать к подключению указанного звукового устройства. Подключение автомагнитолы к блоку электропитания от компьютера делается так:

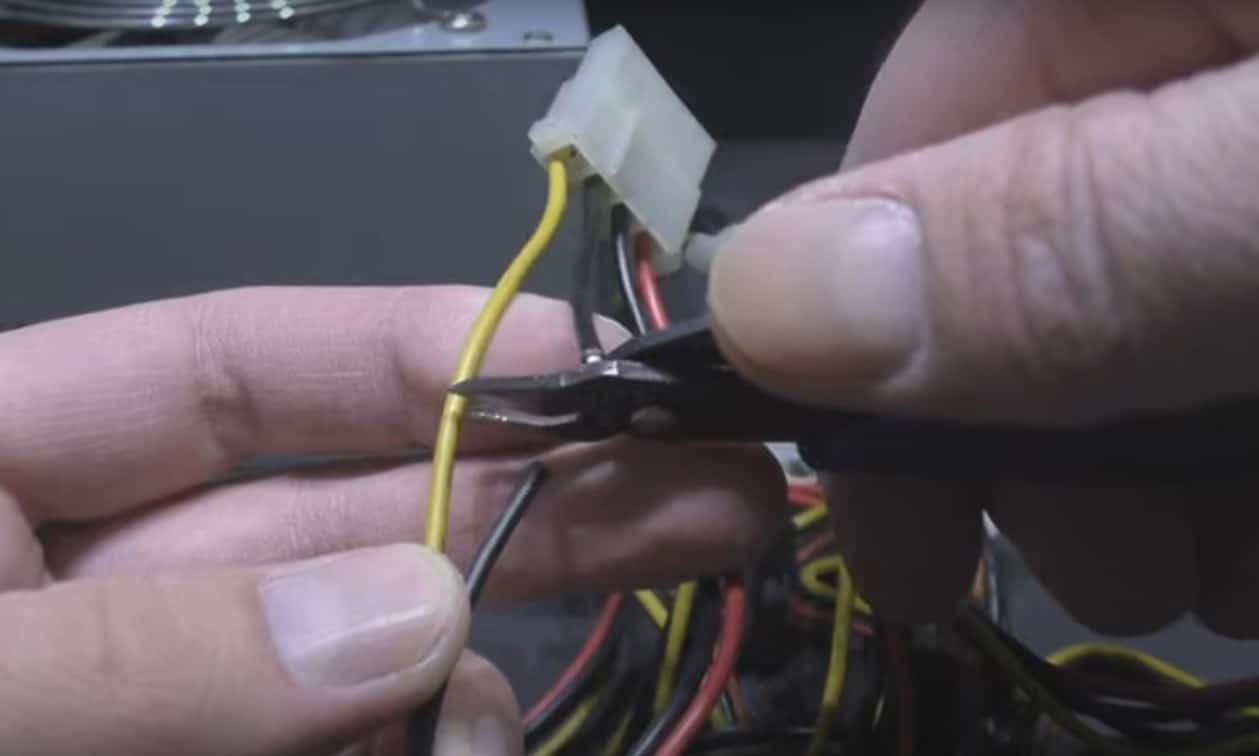

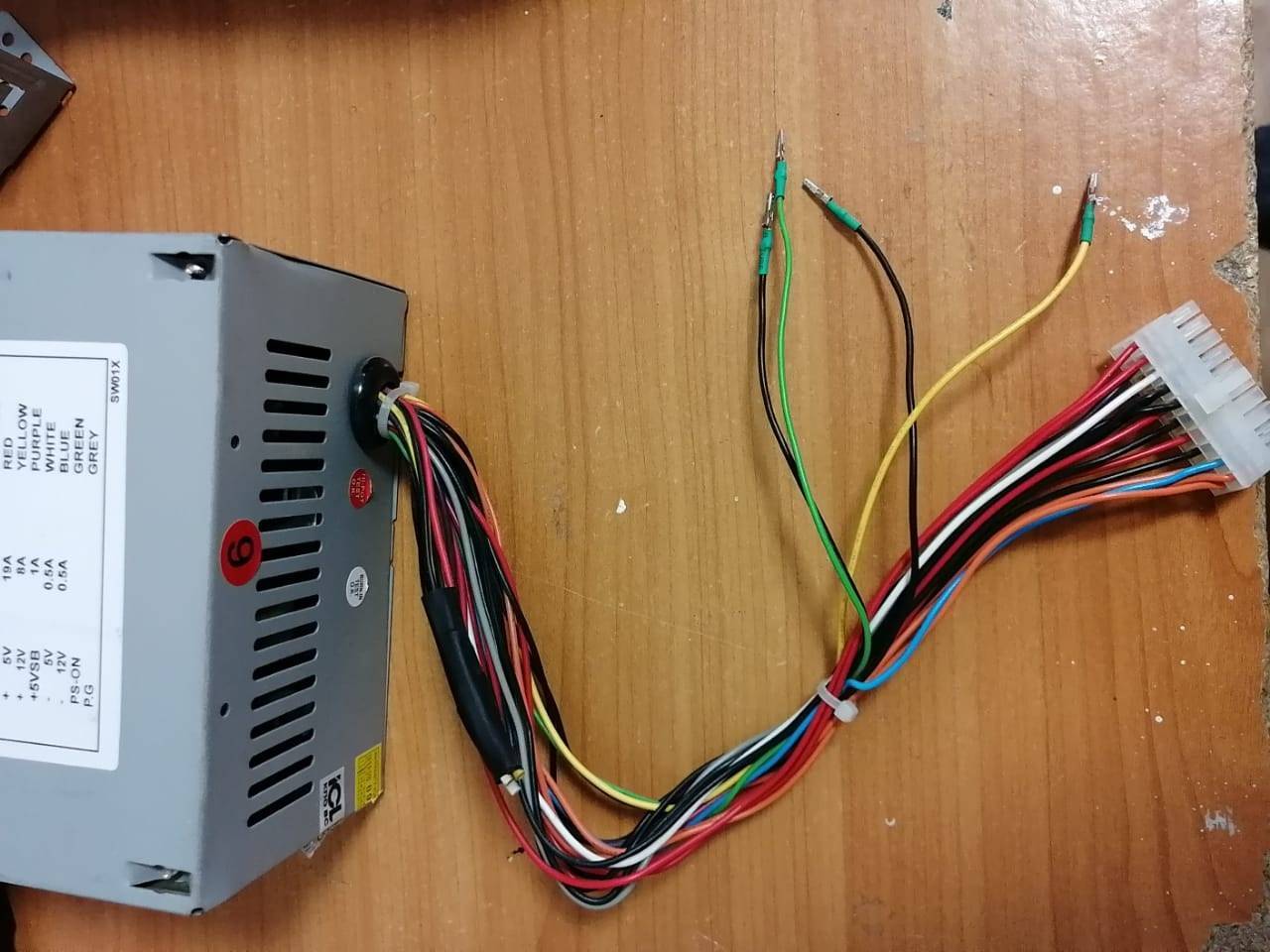

Чтобы ток на выходе БП появлялся сразу после подачи напряжения, нужно замкнуть зелёный PWR ON и любой из чёрных GND проводов. Они находятся на 20- или (20+4)-пиновом разъёме. После соединения их нужно пропаять и заизолировать.

Как подключить магнитофон, который работает и от 220 В и от батареек?

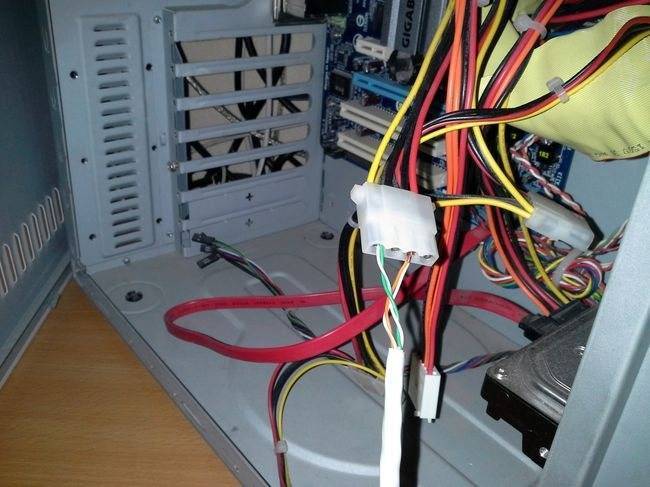

Берём любой из 4-контактных разъёмов Molex, через который напряжение подаётся на HDD и оптические дисководы. Отрезаем и зачищаем жёлтый (+12 вольт) и чёрный (земляной) провод.

Как подключить магнитофон, который работает и от 220 В и от батареек?

На разъёме питания магнитолы берём два провода: жёлтый (+12 вольт) и красный (АСС — на него приходит напряжение +12 вольт от замка зажигания). Соединяем их вместе. После этого зачищаем чёрный провод, идущий от автомагнитолы.

Как подключить магнитофон, который работает и от 220 В и от батареек?

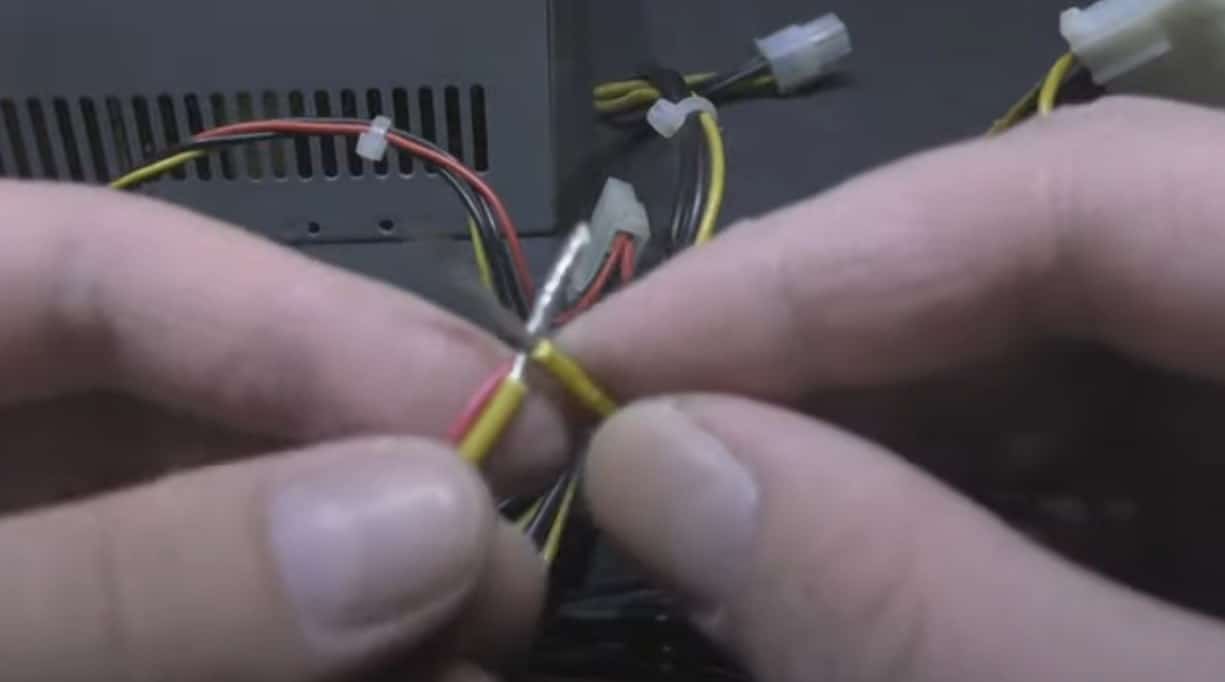

Теперь нужно подсоединить чёрные кабели, идущие от компьютерного преобразователя энергии и аудиоустройства.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Подключаем 12-вольтовый кабель компьютерного БП к жёлтым и красным кабелям магнитолы.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Подключаем устройство к электрической сети.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Как подключить магнитофон, который работает и от 220 В и от батареек?

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

  • Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
  • Разделяем проводники, стараясь не повредить изоляцию.
  • Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
  • Их цепляем на входы питания автомагнитолы.
  • Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

  • ИН бестрансформаторный мостовой;
  • трансформаторный ИН с нулевым проводом;
  • мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов «по входу». Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Инструменты и материалы

Для работы вам потребуются:

  • бокорезы (кусачки);
  • паяльник с оловом и канифолью;
  • мультиметр с возможностью измерять переменный и постоянный ток до 300 вольт и сопротивление до 1000 Ом;
  • провода сечением 1–3 мм 2 и длиною 2–3 метра (зависит от размещения колонок);
  • изолента.

Полный список мер безопасности можно найти в положениях закона об охране труда.

Видео: пример подключения автомагнитолы через компьютерный блок питания

Пример внешнего оформления автомагнитолы приведён ниже.

Автомагнитола в самодельном корпусе с колонками скомплектована одним блоком

Потратив несколько часов, мы получим музыкальный центр, не уступающий по качеству звука магазинным автомагнитолам.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
