Как проверить работоспособность светодиодной ленты и блока питания?

Проверка светодиодного моста

Проверка диодного моста Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

  1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
  2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
  3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
  4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
  5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
  6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Черный щуп понадобится подкинуть на анод, красный – на катод, а затем подключить анод к резистору токоограничения, а катод – к источнику питания.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

  1. Отвинчиваем крышку или коническую часть в передней части корпуса.
  2. Извлекаем светодиодный модуль.
  3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
  4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Какое управление лучше – инфракрасное или на радиоканале?

Самые первые
модели изначально шли с инфракрасным управлением. В чем их специфика?

Вспомните пульт ДУ от телевизора. Для того, чтобы переключать каналы, пульт необходимо направить непосредственно на экран TV.

То же самое и с инфракрасным контроллером. Он имеет специальный датчик ИК излучения.

При внешнем
датчике, вы сможете запрятать само устройство за стену, потолок и т.п. Но сам
датчик при этом, должен быть в прямой видимости пульта.

Запрячете
его и никакого управления не будет. Поэтому то в последствии и разработали
контроллеры на радиоканале.

На
сегодняшний день, более 90% такой светодиодной продукции, как раз таки и
работает на радиоканалах. Такой подсветкой вы сможете управлять, даже находясь
в соседней комнате.

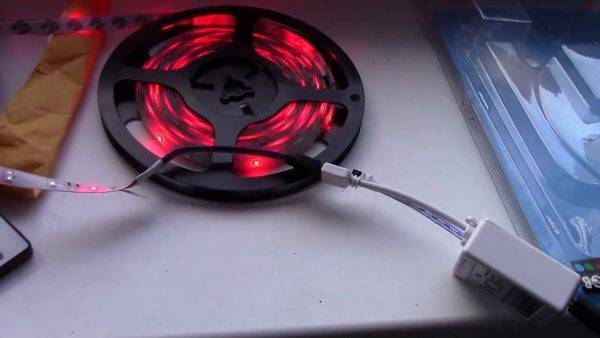

Контроллеры
на радиоканале имеют в своем названии буквы RF. Проверяйте это на упаковке.

По дизайну и
исполнению есть три разновидности пультов:

кнопочные

сенсорные

На них нет
кучи разноцветных кнопочек, зато присутствует сенсорное кольцо и несколько
клавиш с различным функционалом.

для установки в подрозетники или на рабочий стол

Их монтируют
в стену вместо выключателей света, либо стационарно закрепляют на рабочем
столе.

Сказать
однозначно какие из них лучше или хуже нельзя. Выбирайте по своему вкусу и
возможностям.

Самое
главное, чтобы на этом пульте дистанционного управления была кнопка включения “псевдо”
белого цвета

Почему это важно?

RGB ленты при включении всех трех каналов, дают псевдо белое свечение. Его никак нельзя назвать однозначно белым, но в любом случае, вся эта радуга однажды вам надоест, и захочется простого привычного освещения.

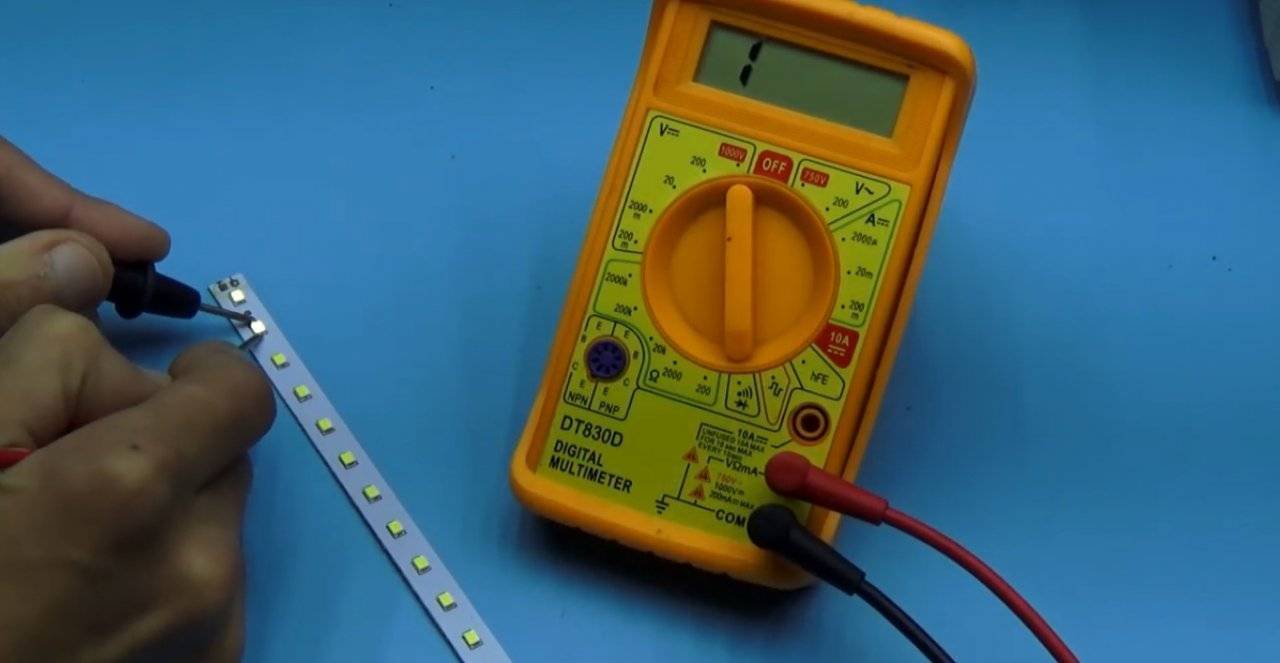

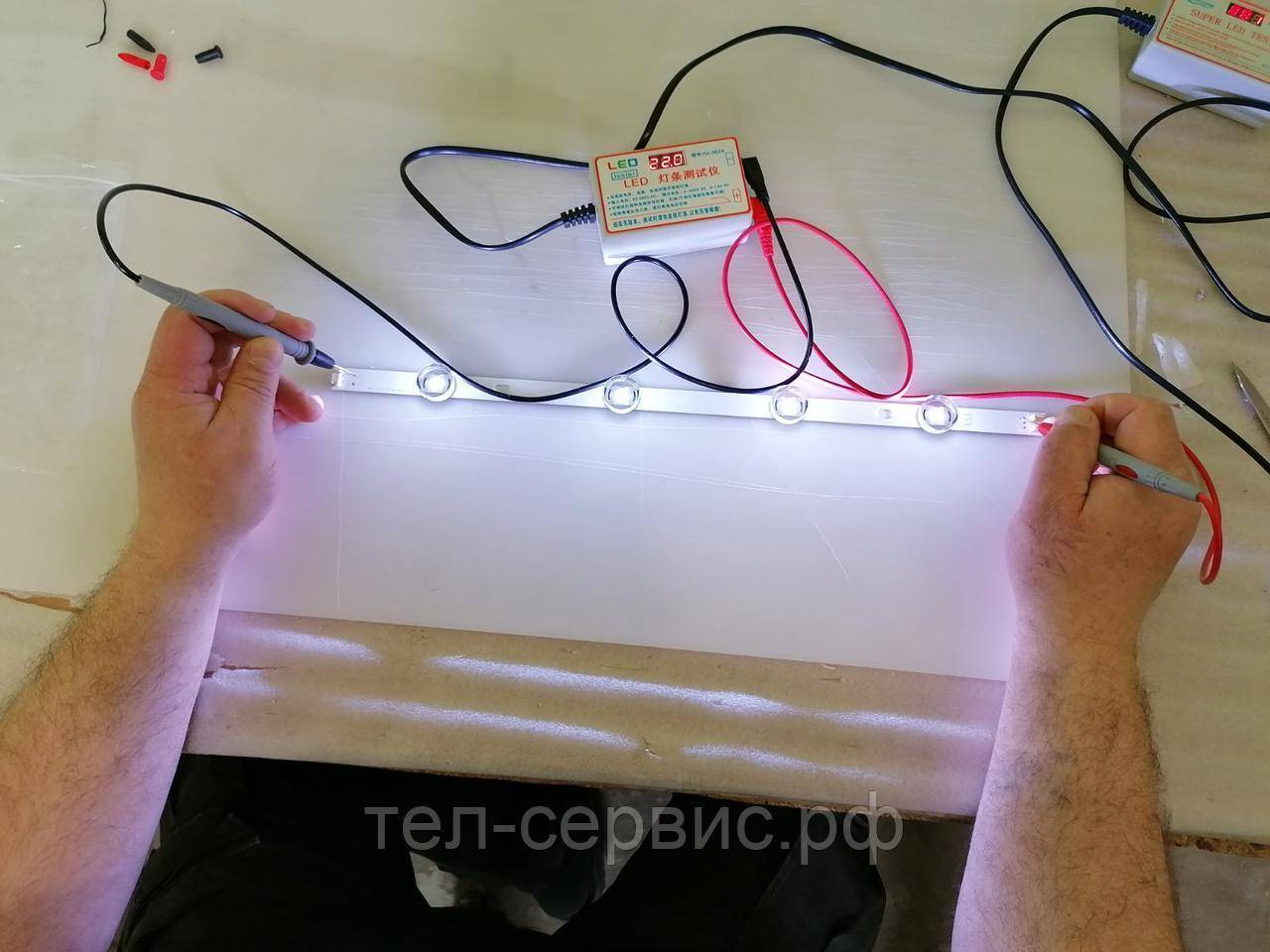

Тестирование светодиодов в режиме прозвонки

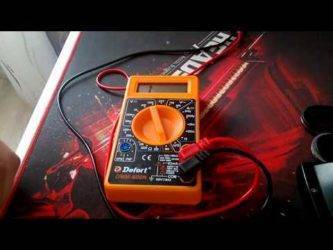

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

Как проверить работоспособность светодиодной ленты и блока питания?

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Как проверить работоспособность светодиодной ленты и блока питания?

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Какие проблемы могут возникнуть

Причины поломок бывают следующими:

подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания

В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;

диоды загорелись только до центра ленты

Причина неисправности — перегорание одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Популярные статьи  Тип заземления системы: что это такое, требования, описание, расшифровка обозначений

Светодиодная лента наполовину не светится

Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
  • неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.

Потускневшие светодиоды.

Совсем не светит

Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.

Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Почему еще могут перегорать светодиодные ленты

Как проверить работоспособность светодиодной ленты и блока питания?
Частичные нерабочие элементы светодиодных лент

Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.

Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.

Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.

И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.

В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент

Как проверить работоспособность светодиодной ленты и блока питания?

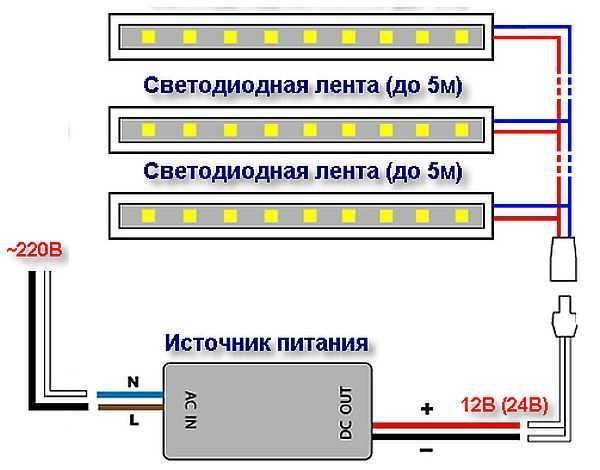

Правильное подключение параллельной светодиодной ленты

Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету

К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности

Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.

Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты

Светодиодные  ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время. Это вполне возможно,  главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.

Почему еще могут перегорать светодиодные ленты

Как проверить работоспособность светодиодной ленты и блока питания?
Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.

Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.

Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.

И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.

В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент

Популярные статьи  Какой интервал поверки электросчетчика Энергомера ЦЭ6803В?

Как проверить работоспособность светодиодной ленты и блока питания?
Правильное подключение параллельной светодиодной ленты

Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету

К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности

Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.

Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время

Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.

Достоинства и недостатки такой led-продукции

Светодиодную ленту сегодня используют в самых разнообразных сферах благодаря следующим ее достоинствам:

возможность придавать изделию разнообразную форму;

Как проверить работоспособность светодиодной ленты и блока питания?

Фигурная светодиодная подсветка

  • возможность устанавливать продукцию на любые поверхности, так как она оснащена самоклеящейся основой;
  • наличие возможности наращивания длины изделия в неограниченном размере;
  • возможность обрезать ленту до нужных размеров;
  • качественный световой поток, даваемый светодиодами;
  • длительный срок службы;
  • возможность применения в помещениях с высокой влажностью;

Обратите внимание! В помещениях, где имеется высокая влажность, следует использовать только влагозащищенную продукцию. возможность с помощью такой ленты создавать самые разнообразные светотехнические дизайны, которые вполне могут использоваться как внутри зданий, так и снаружи

возможность с помощью такой ленты создавать самые разнообразные светотехнические дизайны, которые вполне могут использоваться как внутри зданий, так и снаружи.

Но кроме вышеописанных преимуществ данной светодиодной продукции, она имеет и некоторые недостатки:

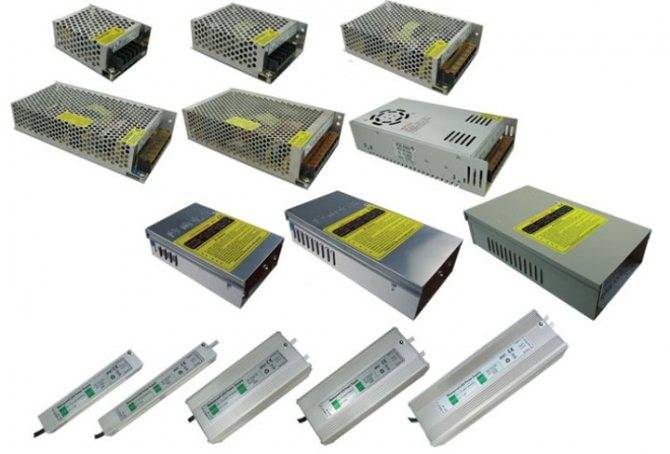

Блок питания для светодиодной ленты

  • достаточно высокая стоимость;
  • потребность подключать к ленте блок питания. При этом блок питания может выступать одним из слабых звеньев в работоспособности осветительной системы данного типа. Очень часто именно блок питания следует проверять на работоспособность, чтобы исключить некорректное функционирование самой ленты.

Стоит отметить, что блок питания в подобной осветительной системе играет ведущую роль, так как он обеспечивает падение напряжения сети в 220 В до нужного уровня, необходимого для запитки светодиодной ленты. А она может требовать питания в 12 или 24 В. Поэтому неправильно выбранный блок может привести к снижению работоспособности ленты.

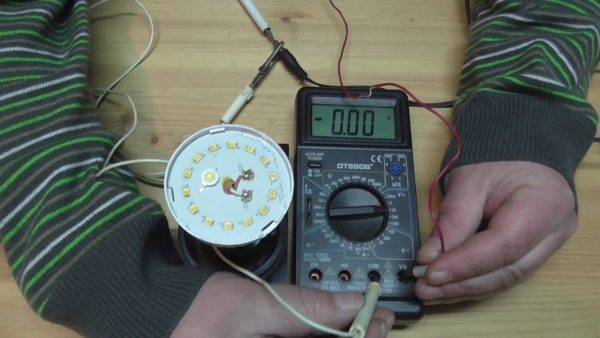

Проверка светодиодов без выпаивания

Как проверить работоспособность светодиодной ленты и блока питания?

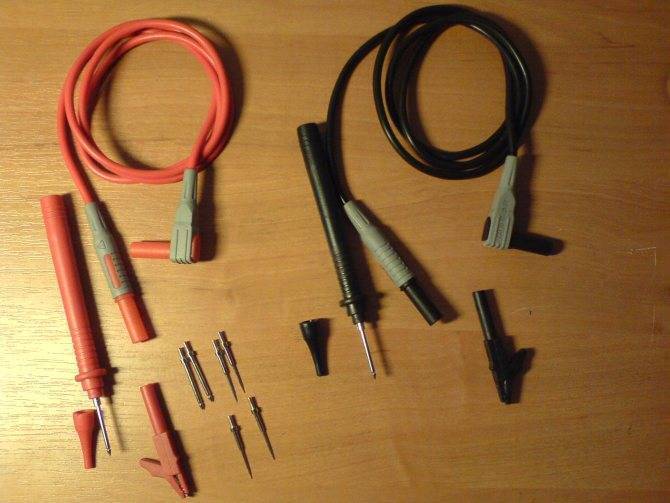

Щупы для мультиметра с переходниками

Проверять LED-светильник можно, не выпаивая его диодные элементы. Понадобится переходник, который изготавливается самостоятельно из канцелярских скрепок, отдельных жил провода, кусочков иголок для шитья, витой пары проводки. Выбранное изделие припаивается к щупам измерителя. Между частями переходника делается прокладка из текстолита, а потом вся конструкция обматывается изоляционной лентой.

Щупы мультиметра с переходником подсоединяются на контакты светоизлучающего диода или на колодки PNP. Тестирование производится последовательно, для каждого элемента.

Проверка работоспособности светоизлучающих диодов в фонарике

Как проверить работоспособность светодиодной ленты и блока питания?
Тестирование светодиодной платы фонаря

Тест стандартного фонаря – наглядный пример работ, для которых не понадобится выпаивать элементы. Чтобы узнать, рабочие ли LED-источники, нужно:

  1. Разобрать фонарик, извлечь из него плату со светодиодами.
  2. Без удаления припоя подкинуть щупы на контакты PNP-разъема, соблюдая полярность.
  3. Поставить переключатель на прозвонку.
  4. Смотреть на табло и на подсветку.
  5. Установить, исправна ли схема, путем проверки ее сопротивления. Показатель сопротивлений, равный нулю, при параллельном подключении говорит о неисправности одно светодиода.

Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного стабилизатора напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Как проверить работоспособность светодиодной ленты и блока питания?

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных расчетах номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Популярные статьи  Освещение на даче: фото примеры, требования, варианты подсветки

Читайте так же
Как проверить работоспособность светодиодной ленты и блока питания?

Чтобы проверить светодиод и узнать его параметры, нужно иметь в своем арсенале мультиметр, «Цэшку» или универсальный тестер. Давайте научимся ими пользоваться.

Этапы проверки работоспособности БП

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

  • вскрываем блок;
  • осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

Как проверить работоспособность светодиодной ленты и блока питания?

Лопнувший конденсатор

  • далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
  • после этого проверяем микросхему TL494 (аналог KA7500).

Как проверить работоспособность светодиодной ленты и блока питания?

Микросхема KA7500

Чтобы проверить TL494 своими руками делаем следующее:

  • отключаем напряжение в 220 В;
  • на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;
  • после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
  • с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
  • далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
  • чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
  • если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Как проверить работоспособность светодиодной ленты и блока питания?

Строение блока питания

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается. Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Как проверить работоспособность светодиодной ленты и блока питания?

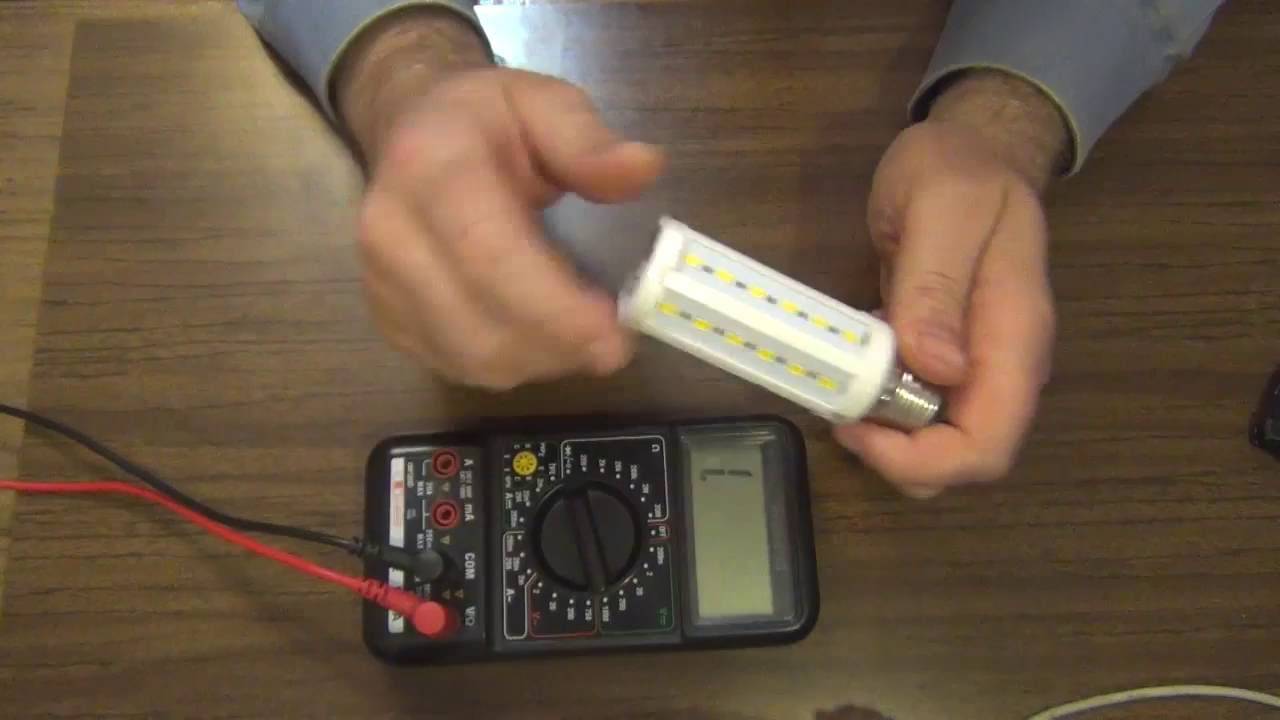

Проверка светодиодной лампы Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

  1. Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
  2. Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
  3. Открыть плату.
  4. Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Как проверить работоспособность светодиодной ленты и блока питания?
Проверка мощного диода Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

  1. Определить распиновку СМД.
  2. Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
  3. Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
  4. Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
  5. Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Принцип работы

Светодиоды предъявляют повышенные требования к качеству электрического питания. В схеме диодного освещения присутствует специальное устройство — драйвер (или технически более правильно — блок питания). Благодаря ему происходит стабилизация выходного тока вне зависимости от уровня нагрузки и в соответствии с допустимой мощностью на выходе.

Как проверить работоспособность светодиодной ленты и блока питания?

Блок питания может быть импульсным или трансформаторным. Последний включает в себя понижающий трансформатор (с 220 В до 12 или 24 В) или автотрансформатор. В основе импульсного блока питания находится инверторная система, согласно которой происходит выпрямление входного напряжения.

В составе ленты имеются следующие элементы:

  • токоограничивающие резисторы;
  • гибкая печатная плата;
  • обработанное клеем основание.

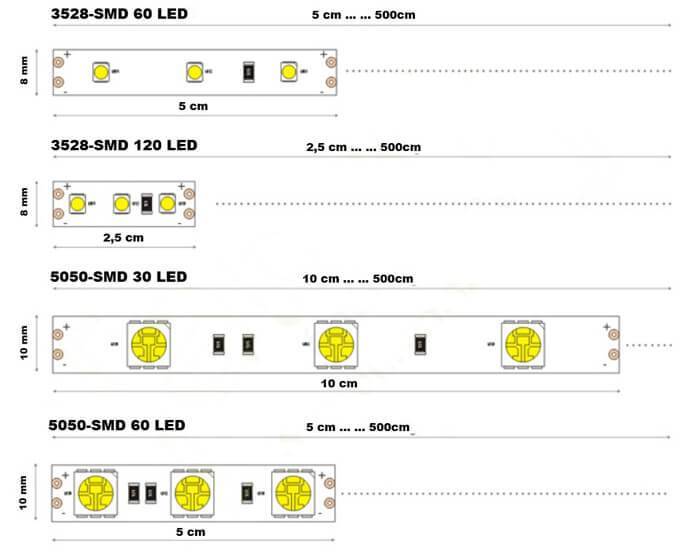

Структура 12-вольтной модели включает секции с 3 диодами и резисторами. Количество диодов в секции объясняется потребностями в энергии: для электропитания одного диода требуется чуть более 3 В, что в сумме дает 10 В. Оставшиеся 2 В от 12 погашаются резистором, задающим нужный ток.

В разных моделях используется такое количество диодов:

  • 30 штук (на погонный метр);
  • 60 штук;
  • 120 штук.

Как проверить работоспособность светодиодной ленты и блока питания?

Также ленты классифицируют по разновидности световых диодов:

  • 2835;
  • 3528;
  • 5050;
  • 5630.

Выше перечислены только наиболее популярные модели. При желании можно подобрать и другие типы ламп.

Импульсные блоки (наиболее востребованные) бывают таких типов:

  1. На базе автогенератора (другое название — блокинг-генератор). Это самые недорогие модели. Отличаются небольшой мощностью (до 25 Вт).
  2. На ШИМ-контроллере с установленным силовым ключом. Относятся к средней ценовой категории. Мощность — от малой до средней (30-50 Вт).
  3. На ШИМ-контроллере с наружным силовым ключом (или несколькими ключами). Также такие модели называют полумостовыми. Это самые дорогостоящие и мощные блоки. При этом импульсные блоки этого типа являются наиболее стабильными и надежными в эксплуатации.

Как проверить работоспособность светодиодной ленты и блока питания?

Основные выводы

Проверить светодиоды мультиметром несложно, если имеется понимание принципа их работы. Основная задача — подготовка условий, доработка щупов или изготовление специальных контактов. Важную роль играет правильная полярность, изменение которой не позволит светиться даже исправному элементу. Процесс не занимает много времени, дольше длится подготовка, демонтаж или разборка устройств. Общий принцип состоит в подаче на проблемный элемент соответствующего напряжения, от которого он должен загореться, если он находится в рабочем состоянии. Если же свечение не наблюдается даже при смене полярности, значит, светодиод (или участок ленты) неисправен и подлежит замене.

Читать также: Схема сварочного инвертора темп иса 200 ed1011005b

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
