2 варианта подключения пятирожковой люстры — какой из них лучше?

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

  1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
  2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
  3. С каждой жилы примерно на 1 см снимите изоляцию.
  4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
  5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

  1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
  2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
  5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
  6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Watch this video on YouTube

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Популярные статьи  Как собрать трехфазное ВРУ для частного дома?

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

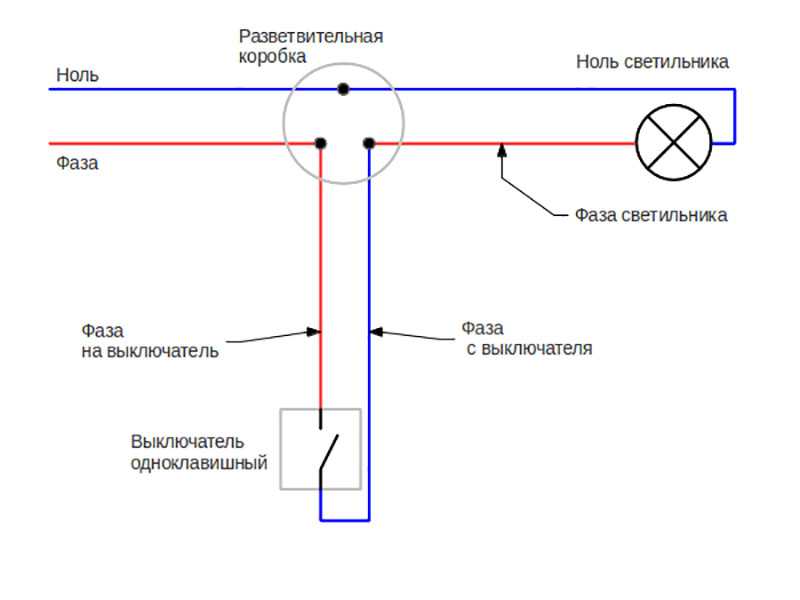

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

2 варианта подключения пятирожковой люстры — какой из них лучше?Набор инструмента с изолированными рукоятками

  • Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
  • Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

2 варианта подключения пятирожковой люстры — какой из них лучше?Правильное подключение выключателя2 варианта подключения пятирожковой люстры — какой из них лучше?Выключатель монтируется в разрыв фазного провода

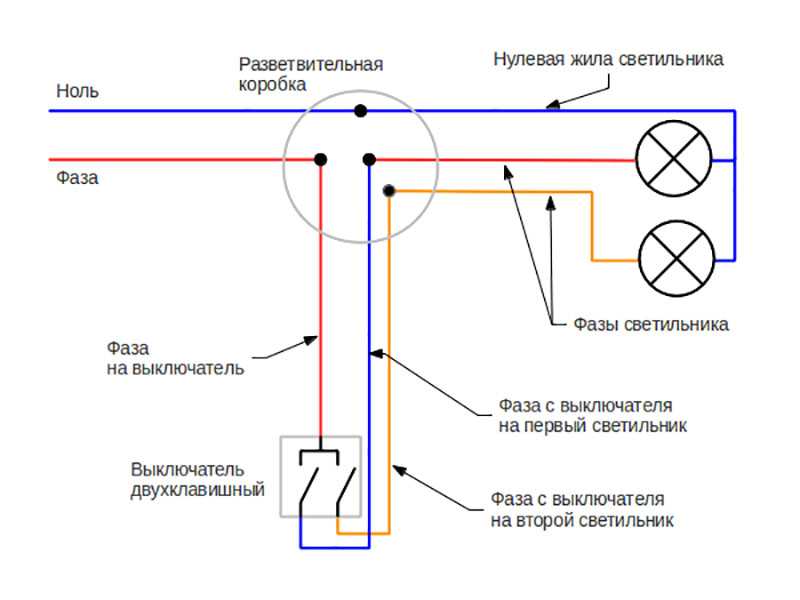

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

  • Прямая и крестообразная отвертки;
  • Бокорезы;
  • Пассатижи;
  • Острый нож;
  • Измерительный прибор, цифровой или стрелочный;
  • Индикаторная отвертка (пробник);
  • Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

2 варианта подключения пятирожковой люстры — какой из них лучше?Индикаторная отвертка – главный инструмент электрика

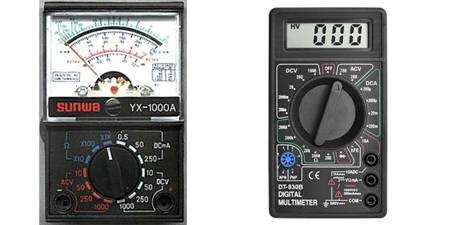

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

2 варианта подключения пятирожковой люстры — какой из них лучше?Недорогие стрелочный и цифровой тестеры китайского производства

Популярные статьи  Аргоновая сварка алюминия

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

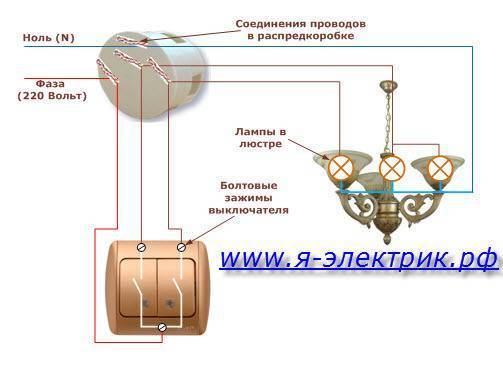

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

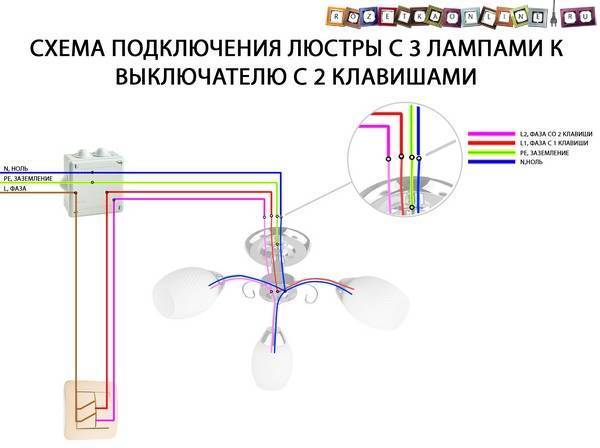

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление. Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить. Схема соединения проводов на пятирожковой люстре фото расположено ниже: Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Маркировка проводов

Для облегчения прозвонки проводов и исключения ошибок применяется цветная маркировка изоляции проводников в кабеле. Общепринятым стандартом является маркировка заземляющего проводника желтым цветом с зеленой полосой.

Популярные статьи  Почему мигает включенная светодиодная лампа в ванной комнате?

Никогда нельзя использовать проводник с такой расцветкой для подключения устройств! Этот проводник применяется только для заземления.

Для нулевого (нейтрального) проводника применяются жилы с синей или голубой расцветкой. Фазные проводники могут иметь различные цвета, кроме перечисленных.

Цветовая маркировка жил кабеля

Проблемы возникают при работах в домах со старой проводкой. Когда-то изоляцию проводов делали одинаковой для всех жил, поэтому перед началом работ необходимо выполнить прозвонку проводов.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой

Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.
