Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Содержание

Подключение через одноклавишный выключатель

Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

  1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
  2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
  3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
  4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
  5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

  • заниженным сечением проводников;
  • применением неизвестных сплавов вместо меди для изготовления проводников;
  • низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Популярные статьи  Кабель ВВГНГ: конструкция, маркировка, основные характеристики

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Прозвонка проводки

В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.

В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.

При помощи индикатора

Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?
Поиск фазного провода при помощи индикаторной отвертки

При помощи вольтметра

При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.

Маркировка проводов

Для облегчения прозвонки проводов и исключения ошибок применяется цветная маркировка изоляции проводников в кабеле. Общепринятым стандартом является маркировка заземляющего проводника желтым цветом с зеленой полосой.

Никогда нельзя использовать проводник с такой расцветкой для подключения устройств! Этот проводник применяется только для заземления.

Для нулевого (нейтрального) проводника применяются жилы с синей или голубой расцветкой. Фазные проводники могут иметь различные цвета, кроме перечисленных.

Цветовая маркировка жил кабеля

Проблемы возникают при работах в домах со старой проводкой. Когда-то изоляцию проводов делали одинаковой для всех жил, поэтому перед началом работ необходимо выполнить прозвонку проводов.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

  1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
  2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.
Популярные статьи  Электрический стояк: что это такое, определение, особенности

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

  • Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
  • Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
  • Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов В момент подключения светоисточника один проводник идет из щитка на люстру

Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента

При загорании лампочки это значит, что он фазный

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

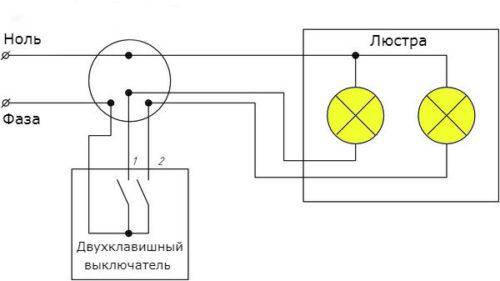

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Можно ли подключить люстру и точечные светильники к двухклавишному выключателю?

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

  1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
  2. Горят все осветители (обе клавиши включены).
  3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Популярные статьи  Что такое и как устроена охранная сигнализация?

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

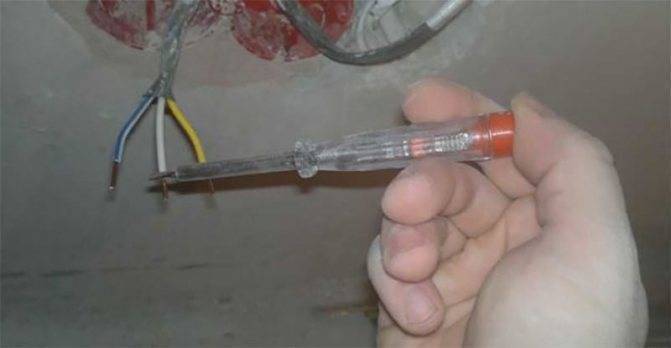

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

  • на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
  • установка рядом с раздельными входами в ванную и туалет;
  • когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

  1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
  2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
  3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
  4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
  5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
  6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
  7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
  8. Отключите питание на автомате.
  9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

  1. Определите назначение кабелей.
  2. Обесточьте сеть.
  3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
  4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
  5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

  1. Отключите напряжение.
  2. Вскройте розетку и убедитесь в отсутствии тока в системе.
  3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
  4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
  5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
  6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
  7. По окончании процесса, проверьте качество и успешность своей работы.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
