Можно ли поставить УЗО на 50 А, если вводной автомат тоже на 50 А?

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

  1. Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
  2. Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
  3. Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
  4. На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.

Вопрос 1

Я решил тянуть на кухню три ветки и вешать их на три отдельных автомата:
1) Плита (max 30А) — на автомат 32А и провод сечением 4 кв.мм.
2) Духовой шкаф (max 9.3А) — на автомат 16А и провод сечением 2,5 кв.мм.
3) Розеточная группа — на автомат 16А и провод 2,5 кв.мм.
+
4) Стиральная машина в ванной — на автомат 16А, провод 2,5 кв.мм. и УЗО 10mA.
Автоматы будут устанавливать в квартире в спец. металлическом ящичке. Перед этими автоматами электрики посоветовали мне поставить автомат на 40А, который позволит выключить свет сразу во всей квартире. Правильно, как считаете?

Популярные статьи  Как быть в моей ситуации? Деревенская электрика одним словом…

Ответ 1

 ….Однополюсные автоматы тоже можно ставить…… Вводной автомат выполняет ограничительную и защитную функции, как и в любом другом щите…. Если ваш дом сделан «правильно» и рабочий ноль глухо заземлен на подстанции или хотя бы на вводе в дом, в этом случае, поставив двухполюсники (фаза и рабочий ноль должны отсекаться, а защитный ноль идет непрерывно по всей длине), вы на 100% обезопасите себя от любого потенциала на корпусе пробитого чайника или микроволновки. Если же ноль заземлен в вашем щитке, использование двухполюсников экономически не оправдано.

Ответ 2

Рекомендую установить УЗО. УЗО вполне перекрывает функциональность автомата с расцепителем нуля (который двухполюсный). Он отключит и фазу, и ноль при любой утечке либо с фазы, либо с нуля. Поэтому лучше сэкономить на автоматах и расставить УЗО. По максимуму — один противопожарный на 100 мА на вход (чем раньше, тем лучше, даже до счётчика), и по 30 мА на отдельные группы (на кухонные/ванные розетки — ОБЯЗАТЕЛЬНО, на освещение — необязательно).
Кстати, ток утечки стиральной машины может превысить 10 мА (???), стабильнее будет 30 мА, хотя 10, конечно, безопаснее.

Нет необходимости расцеплять нуль одновременно с фазой (двухполюсным автоматом) если стоит УЗО, т. к. оно отключит и нуль, и фазу при пробое нуля на заземлённый корпус.

Вывод: двухполюсный автомат с УЗО не нужен.

Ответ 3

Зачем так много УЗО? Это ведь довольно дорого. Я точно знаю, что при нормальном оборудовании, одного (30мА) на квартиру, даже оборудованную, хватит. Вот пример: 2 телевизора, 2 видео, компьютер, сканер, принтер, пара кондиционеров (а может и больше – уже не помню), духовка, стиралка, проточный водонагреватель, бойлер, СВЧ, 3-4 обогревателя, еще какая-то мелочь (типа: часы, телефоны и т.д. и т.п.). Одних лампочек штук 50. И на все – одно УЗО.

Ответ 4

Применение только одного вводного УЗО с номинальным отключающим дифференциальным током In = 30 мА может привести к его ложным срабатываниям, вызываемым большими токами утечки на вводе в электроустановку квартиры. УЗО с In = 30 мА типовАС иА могут сработать при появлении в их главных цепях синусоидального дифференциального тока, величина которого превышает 0,5 In (15 мА). УЗО типаА может сработать при пульсирующем постоянном дифференциальном токе, превышающем 0,11 In (3,3 мА). Поэтому максимальное значение токов утечки в электрических цепях, которые защищает УЗО, должно быть менее 0,11 In, а не 0,33 In, как указано в п.7.1.83 «ПУЭ» 7-го издания.Для справки: ток утечки доброкачественныхэлектроплит может достигать 10 мА, стиральных машин – 5 мА. В электроустановках квартир следует применять несколько УЗО.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

  • Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
  • УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Можно ли поставить УЗО на 50 А, если вводной автомат тоже на 50 А?

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Можно ли поставить УЗО на 50 А, если вводной автомат тоже на 50 А?

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Популярные статьи  Провод заземления: маркировка, цвет, требования, сечение

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

  • утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
  • ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
  • возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
  • в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
  • неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

  • кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
  • этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
  • третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Выбор автомата

Автомат осуществляет размыкание при скачках, перегрузках, КЗ, когда проводка не соответствует мощности потребителей. Правила подключения автоматов, их подбора надо учесть, как и вся автоматика, они подбираются по сумме кВт запитывемых приборов.

Номинал АВ надо брать с резервом, например, для нагрузки до 3500 Вт (1.5–2.5 кВт) достаточно 16 А, до 4400 кВт — 20, больше — 25. Высчитывают по уравнению: мощность умножают на 1000 и делят на 220. Устройство на 5 кВт предполагает выбор изделия на 22.72 А (5×1000 : 220). Но берут АВ на 25 А, он как раз подойдет с запасом.

Есть таблицы для подбора АВ, учитывающие токовые номиналы, кВт, сечение проводки:

Характеристика временно-токовая, так называемая кривая отключения, отображает, как зависит скорость сработки от величин токов. Есть типы B, C, D. Чтобы на входе АВ был включенным при задействовании аппарата ниже по схеме, его номинал и временно-токовая категория должны быть выше. Например, D — на вх., C — после него.

Тип C — это «быстрые» изделия, ток расцепления равен 7-кратному номиналу; B — 4-кратному; D — 15-кратному. Для оборудования с нагревательными узлами (ТЭНами) ставят тип B, но он высокочувствительный поэтому используют и тип C.

При монтаже соблюдают селективность: вводной номинал больше последующих АВ, но суммарно значения последних могут быть выше. Но эта характеристика у группового АВ должна сравниваться или превышать ток защищаемого устройства.

ВЫБОР КОЛИЧЕСТВО АВТОМАТОВ ПО номинальному ТОКУ УЗО

Второй характеристикой, которую стоит обязательно учитывать при расчете количества подключаемых автоматов, является НОМИНАЛЬНЫЙ ТОК.

Как было сказано выше – эта характеристика говорит о том, какой ток может безопасно пропускать устройство. Если этот показатель превышен, ВДТ выходит из строя. Поэтому, номинал УЗО берется на ступень выше, чем у защитного автоматического выключателя. В случае, если подключается несколько автоматов – то их токи складываются.

Так, например, два аппарата на 16А (в сумме 32А) подключаются к Устройству защитного отключения с номиналом более 40А.

В настоящее время, есть много моделей выключателей дифференциального тока, рассчитанных на 63А или 100А, учитывайте это при выборе начинки электрических щитов.

Электросчетчик и пару слов про УЗО — lleo — LiveJournal

03:02 am — Электросчетчик и пару слов про УЗО

Слева электрощиток нормального жильца, справа — электрощиток курильщика мануалов и инструкций по электробезопасности:

Часа полтора пришлось повозиться, боже, какой там был ад. Его же не чинили 42 года, со времен постройки дома. Хотя нет, чинили. Например, общий выключатель у пожилой соседки. Соседке я тоже заодно поменял пакетники, всё равно надо было снимать отстой и ставить современную дин-рейку. Так вот, он был сломан. А чтобы квартира работала, какой-то умник фазу просто закоротил со входа выключателя на выход:

Я уж не говорю про медь с алюминием, это тотальная беда. Сколько чинил щитки друзьям — везде соединяют как попало. Раньше у электриков было не принято об этом думать: сложили медь и алюминий вместе и нормалек. А что оно греется и обугливается — это пофиг.

Ещё я много лет пытаюсь вести просветительскую работу насчет УЗО. Товарищи, дорогие мои! 21 век, в доме должны быть розетки с заземлением. На что я постоянно слышу: мол, к нас в щитке все равно нет земли. Друзья, кто вам такое сказал? В старом щитке земля есть всегда. Нуля там нет. А земля есть. Ее вы привычно подаете на свою двухдырочную розетку. А должны подавать ноль! А его у вас нет не будет, пока вы не поставите УЗО. Как поставите УЗО — будет вам земля до УЗО и ноль — после УЗО. Рассказываю. УЗО — это такая штука, которая имеет два входа и два выхода. На фотке оно в центре, такой двойной автомат с небольшой кнопкой, чуть смещенной влево (соседке я УЗО не поставил, дорогой подарок слишком). Как работает УЗО? Оно у себе внутри измеряет, чтобы ток, бегущий по одному проводу был абсолютно равен току, что бежит по второму. А если нет — мгновенное отключение.

Зачем? Представим, что вы сидите в ванной, и с полочки к вам в воду упал подключенный к розетке фен. Представили? Или, например, у вас утюг незаметно сломался пробивает фазу на рукоятку, а вы держите одной рукой утюг, но оступились, и чтобы не упасть, ухватились рукой за батарею. Или, допустим, ваш ребенок. Впрочем, об этом думать вообще не будем. Короче, существует множество бытовых ситуаций, когда человек может оказаться под током. Но есть нюанс: во всех вышеописанных случаях ток потечет через ваше тело куда-то в другое место — в воду, в батарею, но главное, что не во второй провод. А УЗО, которое стоит на входе квартиры, мгновенно почует, что часть тока куда-то ушла на сторону. И мгновенно отключит электричество.

Популярные статьи  Розетки на кухне: правила, требования, расположение, частые ошибки

Разумеется, УЗО не спасет, если вы взяли в каждую руку по гвоздю и воткнули одновременно в дырки розетки: оно не сможет угадать, пошел ток через человеческое тело или это включили торшер. Но в остальных случаях реально спасет. Кроме того, оно начнет обесточивать квартиру задолго до того, как под напряжением окажется человек: если почует неисправность бытовой техники. Например, этим часто грешат стиральные машины («Электролюкс» часто, «Бош» почти нет): у них от времени трескается нагреватель, внутрь попадает на контакты вода, и тогда корпус машины, и вода, и барабан оказываются под напряжением. Если у стиралки розетка с заземлением (а иначе запрещено устанавливать), то УЗО почует уход тока через воду и вырубит электричество раньше, чем к корпусу испорченной машины прикоснется ваш ребенок.

Мораль: всем и всегда всегда ставить в щиток УЗО. Я ставлю стандартное: 40 ампер, 30 милиампер ток отсечки (не 300 — это много). На УЗО экономить не надо — я ставлю ABB, оно стоит от 2800 руб. Остальные автоматы щитка (они просто срабатывают на короткое замыкание) беру самые дешевые, они по-любому сработают. А вот УЗО лучше надежное. В принципе и малоизвестной фирмы должно тоже сработать. Но хрен его знает — счет-то идет на микросекунды.

Теперь как ставится УЗО. Очень просто. У вас в щитке выходят из электросчетчика два провода — земля и фаза. Фазу найти можно отверткой со встроенной неонкой — она засветится. Земля обычно как в счетчик вошла, так из счетчика и вышла — она там закорочена, но берите ее перед счетчиком. Это и будет та ваша земля, тот третий провод, который пойдет на боковые скобки у розеток. А оба провода, что вышли из счетчика, заводите сразу на УЗО. Полярность там обычно не важна, главное, чтоб с одной стороны войти двумя, с другой выйти. И вот то, что вышло после УЗО, это уже не земля и фаза, а ноль и фаза. Вот это и ведите на две дырки своих розеток. Вот и весь секрет. Извините за занудство, но это реально азы электро безопасности, и я в шоке, как много людей об этих простых вещах не подозревает.

Вопрос 4

Мне нужно выбрать автоматический выключатель: в цепи установлен двигатель с номинальным током 47А. В цепи 380В. Как правильно рассчитать параметры для выключателя?

Ответ 4.1

Выключатель необходим с типом защитной характеристики — «D» на ток 63А. Но, лучше ставить устройство защиты двигателя, позволяющее регулировать ток отсечки — для лучшей зашиты двигателя по току.

Ответ 4.2

«ПУЭ», 3.1.4. «Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.)». Соответственно, — следующий номинал автоматического выключателя 50 А. Но, двигатель имеет пусковой ток примерно 7 номиналов. Такая перегрузка не должна вызывать срабатывание автоматического выключателя. Далее смотрим ГОСТ Р 50345: «В» Св. 3 In до 5 In включ.; «C» « 5 In « 10 In «; «D» « 10 In « 50 In «. И выбираем автоматический выключатель с номиналом 50 А, характеристики «D».

Ответ 4.3 (мой ответ В.М. Спиваку)

По подключению насосов (электродвигателей) теория и практика следующая:

  1. Изучаем развернутую характеристику наиболее мощного насоса из прилагаемой группы (ТР 65-460/2) — ПРИЛОЖЕНИЕ 1 к письму (другие насосы — очень слабенькие). А ситуация по ним — будет аналогичная, применительно к следующим рассуждениям. Читаем: Рном.=11 кВт; Косинус фи = 0,86; пусковой ток — до 730%. Ток номинальный (Iном.): и по расчетам и по паспортным данным получается примерно одинаковый — 21А.
  2. При выборе автоматического выключателя для насоса (двигателя) руководствуемся 2-мя параметрами: а)номинал автомата(ближайшее значение — 25А); б)кривая срабатывания(буква рядом с номиналом): подходят значения — «С» (но в обрез, лучше не связываться) — от 5 до 10 значений тока номинального; а еще лучше (как обычно поступают, с запасом по току пусковому) — брать значение «D» — от 10 до 20 Iном.
  3. Т.о., в итоге получаем: нужен 3-полюсный автомат с номиналом 25А и характеристикой «D»: например, у «Legrand» — это «DX 06655/3п/D25A/6кА» (предельная коммутационная способность 6кА); у «АВВ» — это «S203 D25A/3п/6кА (STOS203D25) — ПРИЛОЖЕНИЯ 2,3 к письму.

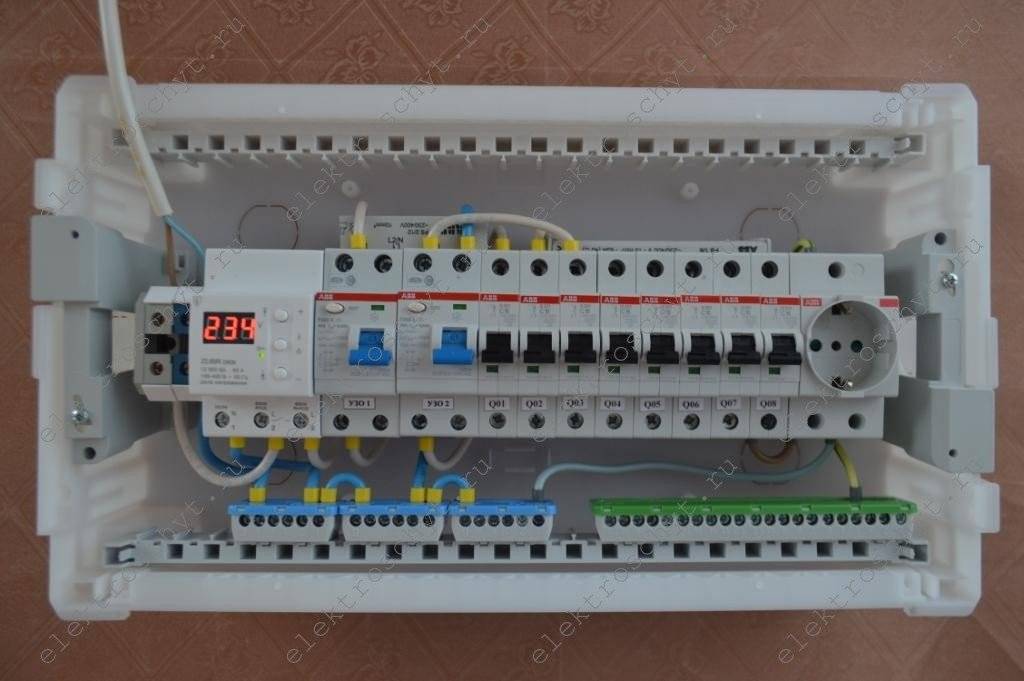

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.
