Основные технические характеристики УДТ (УЗО)

Содержание

Как отличить электронное УЗО или дифавтомат от неэлектронного?

Широко распространен «тест с батарейкой»: не подключенное к сети УЗО включается (взводится) и к одному из его полюсов подключается обычная пальчиковая батарейка (фактически устраивается КЗ батарейки через замкнутые контакты УЗО). От броска тока, а этот ток с точки зрения УЗО является дифференциальным, т. к. течет только через один полюс, неэлектронное (электромеханическое) УЗО срабатывает. Причем, УЗО типа «А» обязано срабатывать при любой полярности подключения батарейки, а типа «АС» — скорее всего будет срабатывать только при одной, поэтому если УЗО не сработало с первой(ых) попытки, нужно перевернуть батарейку и попробовать еще раз. Электронные УЗО в этом тесте не срабатывают, поскольку отсутствует необходимое для их работы питание 220 В.

История [ править | править код ]

Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1 с .

Чувствительность прототипа устройства была 80 мА дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА .

Граничные кривые переменного тока и физиологическое действие тока на организм человека были установлены путём тестов в 1940—1950 годы в университете Berkeley американским учёным Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока .

В начале 1970-х годов большинство УДТ выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ были уже встроенными в розетки.

В СССР первые эксперименты по проектированию УДТ начались в 1964 году . Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло . Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.

В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.

Расшифровка надписей на устройстве дифференциального тока

Обратите внимание, что многая маркировка УДТ схожа с маркировкой автомата

Ток утечки (номильный дифференциальный отключающий ток)

ΔnΔ«

10 мА (0,01 А) – самое чувствительное значение тока. УДТ с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях (ванные, бани и т.п.). Однако такие УДТ специально выпускаются с низким номиналом тока контактов, чтобы к ним не подключили много линий электрической проводки. Каждый кабель, техника – все имеют некоторое сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УДТ может ложно сработать.

30 мА (0,03 А) – МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей – ставьте УДТ не более этого номинала.
100 и 300 мА – УДТ, которые можно поставить на ввод в здание для обеспечения селективности: чтобы сначала отключались групповые УДТ низших номиналов, а потом уже – вводные. В некоторых случаях эти УДТ могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого в народе их прозвали «противопожарными»

Такое УДТ нельзя использовать вместо обычного, так как смертельно опасным для человека считается уже ток равный 30 мА, что он не обеспечивает.Обратите внимание, что такое УДТ должно быть селективное, т.е. иметь в маркировке букву «S».

Т.е. УДТ для розеток не должен превышать 30 мА.Т.е. на вводе в дом рекомендуют ставить УДТ до 300 мА. Чем продолжительнее и разветвлённее электрическая сеть, тем больше должен быть номинал, чтобы избежать ложных срабатываний. В большинстве случаев достаточно 100 мА. Для крупных коттеджей — 300 мА. Для маленьких дачных домиков достаточно и 30 мА на вводе.В этом пункте также оговаривается, что такое УДТ рекомендуется только если величина тока при коротком замыкании на заземлённые части недостаточна для срабатывания автомата. Это может быть в случае, например, заземления по схеме TT, где защитный провод не соединяется с нейтралью линии а заземлитель имеет недостаточно низкое сопротивление растеканию электрического тока. Т.е. если в сети ставится единственное УЗО на вводе в дом, то оно должно быть номиналом не более 30 мА.

Тип УДТ

  • УДТ типа АС реагирует только на утечки переменного тока. Самый распространенный и недорогой тип УДТ. Такая утечка может возникать, если прямо непосредственно фазу пробило на корпус, например, из-за прогоревшего ТЭНа водонагревателя.
  • УДТ типа А сработает при утечках переменного тока, как тип АС, а также постоянного пульсирующего тока. Стоимость его в несколько раз дороже предыдущего из-за контроля постоянного (пульсирующего) тока, который возникает в полупроводниковых блоках питания (которые есть практически везде, в том числе, например, и в светодиодных лампочках). Некоторые производители бытовой техники (например, индукционных плит) требуют установки именно такого УДТ. Их же надо применять в медучреждениях.
  • УДТ типа В гарантирует срабатывание как устройство типа А и дополнительно срабатывает:- при дифференциальном синусоидальном переменном токе частоты до 1000 Гц- при дифференциальном синусоидальном переменном токе, наложенном на сглаженный постоянный ток- при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток- при дифференциальном пульсирующем выпрямленном токе от двух или более фаз- при дифференциальном сглаженном постоянном токе, приложенном внезапно или постепенно возрастающем, вне зависимости от полярности.Такой тип УДТ больше подходит для промышленных объектов.
  • УДТ типа F гарантирует срабатывание как устройство типа А в соответствии с требованиями МЭК 61008-1 и МЭК 61009-1 и дополнительно срабатывает:- при составном дифференциальном токе, приложенном внезапно или постепенно возрастающем между фазой и нейтралью или фазами и средним заземлённым проводником- при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток
Популярные статьи  Опасен ли теплый пол, если треснула плитка в ванной?

Более полно типы УДТ описаны в ГОСТ Р МЭК 60755-2012. Кому интересно — можете ознакомиться.

Классификация приборов УЗО

Рассмотрим важные характеристики этих устройств. Устройства защитного отключения классифицируются на такие типы по принципу работы:

  1. Тип АС – используется для защиты бытовых электрических приборов от тока, нарастающего медленно или возникающего скачками. Такой тип УЗО срабатывает при переменном токе.
  2. Тип A, реагирует на пульсирующий постоянный ток, который может нарастать скачкообразно. Автоматы этого типа чаще всего устанавливают в квартирах и домах для отдельной защиты бытовой техники, такой как посудомоечные и стиральные машины, телевизоры. УЗО типа А более дорогие из-за своей сложности.
  3. Тип В – используется на производственных предприятиях, для установки в квартирах не используются.
  4. Тип S и G – эти УЗО являются селективными, то есть срабатывают через несколько секунд утечки. Смысл устанавливать эти приборы имеет тогда, если в линии установлено несколько приборов.

Также УЗО подразделяется на группы по количеству полюсов:

  • двухполюсные;
  • четырёхполюсные.

Двухполюсные УЗО предназначаются для работы в однофазных электросетях. Они занимают в стандартных электрощитах два места согласно стандарту DIN (0,35 см). Четырёхполюсные УЗО работают в трёхфазных сетях и занимают 4 места по стандарту DIN (0,7 см).

Двухполюсное и четырёхполюсное УЗО

По типу конструкции УЗО разделяют на:

  1. Электромеханические.

Электромеханические приборы срабатывают сразу при утечке тока, независимо от напряжения сети. Для работы этого устройства не требуется внешний источник питания. У них нет электронных компонентов, которые могут повредиться в результате скачков напряжения в сети.

Электронные.

Электронные УЗО имеют более тонкую механику, чем электромеханические. Механизм измерения токов работает независимо от потери напряжения в сети, так как трансформатор реагирует только на перепад разности токов. Можно сказать, что для работы УЗО этого типа необходимо напряжение в сети и утечка тока, в отличие от электромеханического типа прибора.

УЗО срабатывает при замыкании PE и N при монтаже розетки. Почему?

N и РЕ проводники в TN-(C-)S-сети, хотя в квартире и идут раздельно, но где-то со стороны источника соединены между собой (в месте разделения PEN-проводника: в этажном щитке или ВРУ здания в подвале или — в TN-S — на подстанции). При включении в сети любой нагрузки после места раздела ее рабочий ток течет по N-проводнику (при пятипроводном стояке эта нагрузка может быть вообще в другой квартире).

При замыкании в любом месте N и PE возникают две параллельные ветви для протекания тока нагрузки, часть тока течет через N и УЗО, а другая часть — ответвляется от N через РЕ в обход УЗО. Равенство токов в фазном и нулевом полюсах УЗО нарушается и УЗО срабатывает.

Можно объяснить это и чуть иначе. Из-за протекания токов нагрузки по N на нем возникает некоторое падение напряжения, потенциал N в квартире (розетке) несколько отличается от потенциала РЕ. При замыкании N и РЕ начинает течь уравнивающий ток, поскольку этот ток течет только через N-полюс и не течет через фазный полюс — УЗО срабатывает.

Применительно к ТТ все практически так же, только там еще между N и РЕ имеется сопротивление земли (сопротивление растеканию двух ЗУ: местного и всех ЗУ PEN), и практически всегда между N и местным ЗУ имеется разность потенциалов.

Для предотвращения такого явления, если от одного УЗО питаются несколько линий, на этих линиях нужно ставить автоматы 1p+N или 2p для одновременного отключения и фазы и рабочего нуля при монтажных или ремонтных работах на линии.

дифференциальный ток

3.2.3 дифференциальный ток (I): Действующее значение векторной суммы токов, протекающих в первичной цепи ВДТ (выраженное в среднеквадратичном значении).

3.2.3 дифференциальный ток (ID): Действующее значение векторной суммы токов, протекающих в первичной цепи АВДТ (выраженная в среднеквадратичном значении).

Алгебраическая сумма значений электрических токов во всех токоведущих проводниках в одно и то же время в данной точке электрической цепи электрической установки.

20.29 дифференциальный ток: Алгебраическая сумма значений электрических токов всех токоведущих проводников, находящихся под напряжением, в одно и то же время в данной точке электрической цепи в электроустановке.

ПримечаниеОпределение термина «дифференциальный ток» в МЭК 60050-826 сформулировано для электрической цепи. Через главную цепь устройства дифференциального тока, защищающего электрическую цепь, проходят все ее проводники, находящиеся под напряжением, вследствие чего дифференциальный ток, появляющийся в электрической цепи, будет равен дифференциальному току, определяемому устройством дифференциального тока.

3.2.3 дифференциальный ток (ID) (residual current (ID)): Действующее значение векторной суммы мгновенных значений токов, протекающих в главной цепи АВДТ.

Смотри также родственные термины:

3.2.1 дифференциальный ток ( IΔ) (residual current (IΔ)): Действующее значение векторной суммы мгновенных значений токов, протекающих в главной цепи УЗО.

20.28 дифференциальный ток (обозначение IΔ): Среднеквадратическое значение векторной суммы токов, протекающих через главную цепь устройства дифференциального тока.

ПримечаниеОпределение термина «дифференциальный ток» в МЭК 60050-442 сформулировано для устройства дифференциального тока.

3.2.6 дифференциальный ток АВДТ ( IDt) (residual current (IDt) of an RCBO): Значение дифференциального тока, который ниже нижнего предела диапазона токов мгновенного расцепления для АВДТ типов В, С или D (см. сноску *** к таблице 2).

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Смотреть что такое “дифференциальный ток” в других словарях:

дифференциальный ток — Алгебраическая сумма значений электрических токов во всех токоведущих проводниках в одно и то же время в данной точке электрической цепи электрической установки Примечание Определение термина «дифференциальный… … Справочник технического переводчика

дифференциальный ток — rus дифференциальный ток (м), ток (м) небаланса; аварийный ток (м) eng differential current fra courant (m) différentiel, courant (m) de dérivation, courant (m) de déséquilibre deu Fehlerstrom (m) spa corriente (f) diferencial, corriente (f) de… … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

дифференциальный ток ( IΔ) — 3.2.1 дифференциальный ток ( IΔ) (res >Словарь-справочник терминов нормативно-технической документации

Популярные статьи  Сторонняя проводящая часть: что это такое, определение, примеры

дифференциальный ток (в релейной защите) — дифференциальный ток Тематики релейная защита EN differential current … Справочник технического переводчика

дифференциальный ток аномального режима — Тематики релейная защита EN fault data for differential current … Справочник технического переводчика

дифференциальный ток небаланса — — Тематики электротехника, основные понятия EN spurious differential current … Справочник технического переводчика

дифференциальный ток (обозначение IΔ) — 20.28 дифференциальный ток (обозначение IΔ): Среднеквадратическое значение векторной суммы токов, протекающих через главную цепь устройства дифференциального тока. Примечание Определение термина «дифференциальный ток» в МЭК 60050… … Словарь-справочник терминов нормативно-технической документации

дифференциальный ток АВДТ ( — 3.2.6 дифференциальный ток АВДТ ( >Словарь-справочник терминов нормативно-технической документации

дифференциальный ток, выдерживающий короткое замыкание — 3.2.4.3 дифференциальный ток, выдерживающий короткое замыкание : Максимальная величина дифференциального тока, при которой обеспечивается функционирование УЗО ДП в установленных условиях и выше которой устройство может подвергнуться необратимым… … Словарь-справочник терминов нормативно-технической документации

отключающий дифференциальный ток — 3.2.4 отключающий дифференциальный ток: Значение дифференциального тока, вызывающего отключение ВДТ в заданных условиях эксплуатации (ток срабатывания). Источник … Словарь-справочник терминов нормативно-технической документации

{SOURCE}

Как избежать некорректной работы дифзащиты при отсутствии заземления. 2 способа

При строительстве гражданских объектов в советский период не было норм, обязывающих выполнять заземление в каждой квартире. Конечная точка заземления в таких случаях — домовой электрощиток. Пользование современными электроприборами при схеме подключения без заземления — крайне опасно. Использование электрозащиты позволяет снизить риск поражения электротоком.

Без заземления электроаппарат обеспечивает отключение сети при протекании тока утечки через тело человека. При этом быстродействие защиты таково, что ток не успевает поразить организм.

В бытовых сетях УЗО без заземления для защиты от пожаров равноценно корректно работает, как и в случае трехпроводных линий.

Условно можно считать подключение электрозащиты без заземления, как частный случай работы устройства при обрыве заземляющего проводника, стабильно выполняя при этом свою основную функцию.

В каких случаях УЗО необходимо

Основные технические характеристики УДТ (УЗО)УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

  • при явном повреждении изоляции проводов в электроприборах;
  • при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
  • при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Крепление УЗО в щитке на DIN-рейке

В настенном щитке или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Основные технические характеристики УДТ (УЗО)

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать УЗО, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

Основные технические характеристики УДТ (УЗО)

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне УЗО имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку УЗО нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус УЗО и выйдет из него, когда УЗО будет прижато всей плоскостью к DIN-рейке.

Основные технические характеристики УДТ (УЗО)

Для снятия УЗО с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть УЗО свободно отведется от DIN-рейки.

Подключенное УЗО находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.
Популярные статьи  Сенсорный выключатель света: как выбрать и сделать своими руками

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

Нагрузка

Следующая характеристика – номинальный ток УЗО, который измеряется в амперах (A). Он обозначает величину тока в цепи, при которой устройство способно выполнять свои функции.

Не следует путать эту характеристику с аналогичным параметром выключателя-автомата. Выключатель при достижении током номинальной величины должен отключаться, а УЗО даже при превышении номинальной нагрузки останется включенным, пока не сгорят обмотки трансформатора, если не будет диагностирован ток утечки.

Основные технические характеристики УДТ (УЗО)

Выпускают УЗО по номиналу тока нагрузки от 16 до 100 А. Для обычной квартиры подойдет устройство на 32 А. Чем больше нагрузка на сеть, тем больший выбирают параметр.

Отличие электронного УЗО от электромеханического УДТ

Электронные и электромеханические устройства защиты отличаются только типом порогового устройства. Как уже отмечалось выше, в электронных аппаратах защиты в качестве порогового устройства используется электронный усилитель, который вырабатывает сигнал отключения. Этот сигнал подается на обычное реле, которое воздействует на механический расцепитель. Электронные компоненты, в отличие от электромеханических реле, обходятся дешевле и имеют меньший технологический разброс. Поэтому электронное УЗО, как правило, стоит меньше электромеханического аппарата защиты.

Люди, не сталкивавшиеся ранее с устройствами защитного отключения, часто задают вопрос: как отличить электромеханическое УЗО от электронного? Отличить устройства можно по маркировке, нанесенной на лицевую часть корпуса аппарата. У всех УЗО на корпусе можно увидеть символическое изображение дифференциального трансформатора. Он изображается в виде эллипса, охватывающего силовые проводники. От трансформатора прочерчивается символическая линия связи, идущая к устройству сравнения. Устройство сравнения изображается в виде прямоугольника или треугольника. Если нарисован треугольник, то это электронное УЗО. Если прямоугольник — это электромеханическое устройство.

Вечный спор об УЗО

На форумах электриков не затихают споры на тему: какое устройство защиты лучше использовать, УЗО электронное или электромеханическое?

В принципе функциональных различий между аппаратами с разными пороговыми устройствами нет. Оба типа устройств дифференциального тока с успехом выполняют свои функции. Но дотошные исследователи подметили одну особенность, которой обладает электронное УЗО. Для работы операционного усилителя нужно питание. Оно берется с входных клемм аппарата защиты. Поэтому, в случае обрыва нуля или фазы питающей электронную схему, устройство теряет работоспособность. Электромеханическое УЗО лишено этого недостатка, так как исполнительный орган питается от вторичной обмотки трансформатора. Поэтому при обрыве нулевого провода «электромеханика» все равно сработает в случае возникновения утечки фазы.

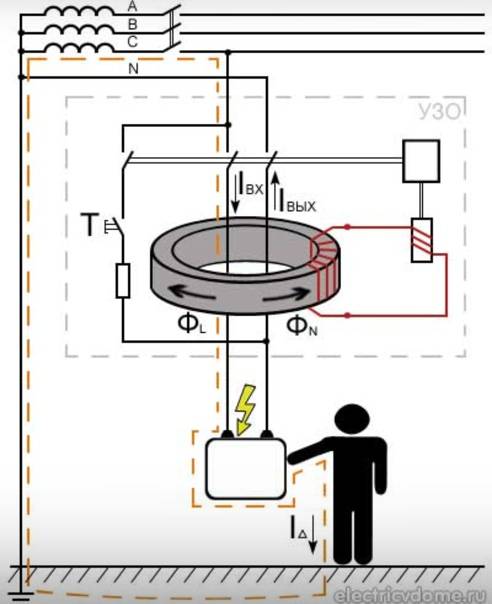

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх) через него на автоматические выключатели в электропроводку подается питающее напряжение. Если включен потребитель электроэнергии, то через нулевой и фазный провода протекает ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них течет ток, то в его магнитопроводе возбуждается магнитное поле. Если нет утечки, то в фазном и нулевом проводах токи равны и протекают в противоположных направлениях. Поэтому создаваемые ими магнитные поля имеют противоположную полярность и взаимно уничтожаются. В таком случае согласно закону Кирхгофа, в дополнительной обмотке трансформатора ЭДС не возникает в независимости от протекающего через него в нагрузку величины тока.

Принцип работы электромеханического УЗО

В случае, если вследствие нарушения изоляции бытового электроприбора, через фазный провод пойдет ток, больший, чем через нулевой, в магнитопроводе трансформатора появиться магнитное поле. Если разность токов превысит IΔn, то в дополнительной обмотке наводится ЭДС достаточной величины, чтобы УЗО сработало и отключило подачу электроэнергии в проводку.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключается электромагнит, соленоид которого механически связан с механизмом расцепления. При возникновении в обмотке заданной величины ЭДС, соленоид втягивается и тем самым воздействуя на механизм расцепления размыкает контакты. Подача электроэнергии в проводку прекращается.

Принцип работы электронного УЗО

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и различить их можно только по маркировке или схеме, нанесенной на корпусе. Принцип работы обоих видов УЗО одинаковый и отличие заключается в измерительном устройстве. В электронном вместо электромагнита устанавливается электронная схема в виде порогового компаратора с усилителем и реле.

В случае превышения разности токов IΔn, протекающих через фазный и нулевой провода, с усилителя подается напряжение на реле. Оно срабатывает и УЗО прекращает подачу напряжения в электропроводку.
