Ввод в электрическую установку (здания): определение, особенности

Создание и эксплуатация электроустановки — есть ли место экономии?

Электроснабжение любого гражданского объекта начинается с трансформаторной подстанции. В низковольтную часть электроустановки входит главный распределительный щит. Именно с него напряжение подается на вводное распределительное устройство (ВРУ) в здании, которое распределяет питание еще на несколько уровней, например на этажные щиты. Завершается распределение на уровне электроустановочных изделий для подключения освещения, бытовой и офисной техники, а также других нагрузок.

Необходимо отметить, что в основу построения схемы электроснабжения зданий городской инфраструктуры должны закладываться следующие принципы:

  • Наличие резервных источников снабжения, например дизельных электростанций или источников бесперебойного питания, которые обезопасят системы здание от внеплановых отключений.
  • Схема основной электрической сети должна обладать достаточной гибкостью, позволяющей осуществлять ее поэтапное развитие и обеспечивать возможность приспосабливаться к изменению условий роста нагрузки и развитию электросетей. То есть, должна обеспечиваться управляемость электрической сети и ее компонентов.
  • Схема сети должна соответствовать требованиям охраны окружающей среды. При ее построении необходимо ориентироваться на уменьшение площадей подлежащих изъятию земельных участков, ограничение выбросов оксидов серы, оксидов азота и летучей золы, а также предотвращение вредных воздействий на близлежащие водоемы.

Очевидно, что создание электроустановки объекта требует определенных финансовых вложений. Как правило, они складываются из средств, затраченных на проектирование, стоимости комплектующих, а также затрат на сборку и ввод в эксплуатацию. Правда, это только видимая часть айсберга. Не стоит забывать, что содержание электроустановки также отдельная статья бюджета. Вот тут как раз и находятся те грабли, на которые постоянно наступает инвестор, забывая, что скупой платит дважды.

Излишняя экономия в процессе создания электроустановки неминуемо выльется в колоссальные затраты на ее содержание. Эксперты перечисляют следующие проблемы, с которыми можно столкнуться:

  • ремонт в процессе эксплуатации;
  • замена неисправного оборудования;
  • регламентные работы;
  • дополнительные потери электроэнергии в системе;
  • финансовые потери из-за простоя во время ремонта.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение».

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Точка подключения электроэнергии: особенности обслуживания стройплощадок

Благодаря коллективному подключению к коммунальным, дачным, гаражным или другим хозяйствам стоимость работ может обойтись дешевле. На этих территориях уже есть собственная ТП, и теоретически есть возможность присоединиться к ней.

Ввод в электрическую установку (здания): определение, особенности

Если вопросы оформления документов для временного подключения затягиваются, а монтаж здания срочно необходимо начинать, то попробуйте договориться с соседями, на присоединении у которых имеются излишки мощности. Если они дают согласие, то через дополнительно установленный счетчик и электрощит можно подключить свою розетку кинуть от нее временную проводку. Предварительно необходимо оговорить величину допустимой мощности, которая контролируется счетчиком. Для исключения перегрузок у соседа желательно установить защитные ограничительные устройства. Данное подключение будет выгодно тому, кто планирует строиться. А вот у тех, кто согласится раздавать электричество, могут возникнуть конфликтные ситуации с работниками энергонадзора. В связи с этим, необходимо постараться узаконить ваше подключение.

Итак, делаем вывод. Существует три варианта временного обеспечения стройплощадки электроэнергией:

  • Генераторные установки для строительных площадок;
  • Официальная временная линия;
  • Неофициальная линия от соседа.

С точки зрения специалистов, наиболее быстрым и малозатратным считается обеспечение электроэнергии с помощью генераторных установок, но в этом случае необходимо правильно рассчитать необходимую для работы мощность установки. Возможно, что переносной генератор, как устройство с ограниченными возможностями, и не выдаст вам необходимое напряжение.

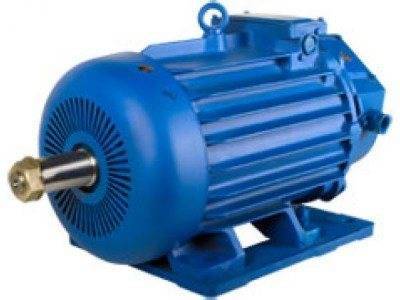

Технология монтажа электродвигателей

Ввод в электрическую установку (здания): определение, особенности
На место установки двигатель может поступать прямо с предприятия изготовителя, со склада и после проведения ремонтных работ. Устанавливаться он может на плиту стальную или чугунную, металлическую раму сварной конструкции, специальные салазки или кронштейн. Все эти элементы должны быть выверены по осям установки двигателя в горизонтальной плоскости и закреплены при помощи фундаментных болтов. Отверстия под них обычно выполняют при осуществлении строительных работ, если это предусмотрено рабочим проектом. В этом случае заблаговременно в необходимых местах оставляют пробки, изготовленные из дерева. Если это не предусмотрено проектом, то выполняют вначале разметку, согласно монтажно-установочных размеров, которые указаны в инструкции компании производителя. Затем выполняют пробивку отверстий необходимого диаметра с помощью пневмо- или электромолотков. Также необходимо замерить высоту до оси вала двигателя, чтобы определиться с толщиной подкладки, устанавливаемой под лапы. Она не должна превышать 5 мм. Только так может быть обеспечена правильная центровка электродвигателя. От этого показателя зависит надежность работы изделия. В настоящее время центровку валов выполняют с помощью лазерных систем, что позволяет отцентрировать с большой степенью точности, что отразится на сроке эксплуатации.

Популярные статьи  2 варианта подключения пятирожковой люстры — какой из них лучше?

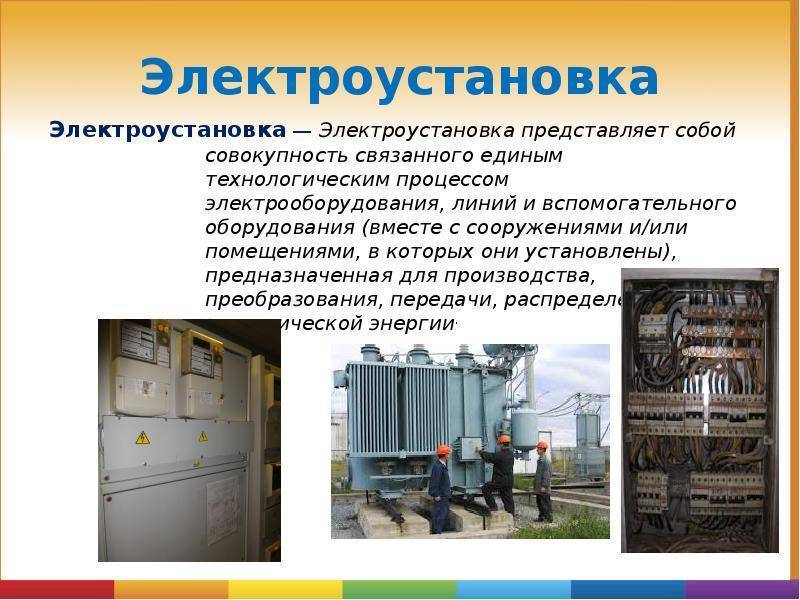

Монтаж сложного электрооборудования и его особенности

Когда мы слышим об установке электрооборудования, в воображении возникает множество электротехнических операций: от создания осветительных систем до монтажа сложных трансформаторных подстанций. На профессиональном сленге монтаж электрики означает монтаж сложных электрических установок, напрямую связанных с электрическими сетями различного уровня.

В настоящее время принято различать два типа устройств, попадающих под категорию сложного электрооборудования:

  1. Внешние – трансформаторные и распределительные подстанции, а также вспомогательные устройства, которые способствуют тому, чтобы магистральные линии электропередачи выполняли свои основные функции.
  2. Внутренние – электрические шкафы и распределительные щиты (в том числе щиты, играющие роль дополнительных подстанций на крупных объектах).

Особенности монтажных работ при установке внешнего электрооборудования

Установка электрических подстанций, прокладка высоковольтных кабелей, подключение электроустановок к внешним электрическим сетям – все это перечень мероприятий, которые осуществляются в соответствии с определенными правилами. В первую очередь электромонтажники должны четко себе представлять, какое напряжение будет подаваться на то или иное устройство, а также, какие характеристики электрического тока будут получены на выходе из трансформаторной подстанции. Очень важным показателем является суммарная мощность объекта (или нескольких объектов) которые впоследствии будут подключаться к устанавливаемой подстанции. Эти показатели имеют первоочередное значение в тех случаях, когда речь идет об установке БКТП. От них зависят характеристики используемых материалов (кабелей, изоляторов, защитных устройств и т. д.).

Теперь, что касается установки основного и вспомогательного оборудования, которое требуется для создания магистральных линий электропередачи. К основному оборудованию в данном случае относят магистральные подстанции. Для их строительства в настоящее время принято использовать два стратегических подхода:

  1. Первый предполагает строительство подстанций в соответствии с индивидуальным проектом. Этот путь наиболее сложный: он требует много времени как на разработку проекта, так и на монтаж установки.
  2. Второй путь наиболее предпочтителен. Он предполагает монтаж комплектных подстанций, которые собираются на заводе и транспортируются к месту установки, будучи уже подготовленными к эксплуатации.

Установка основного и вспомогательного электрооборудования при строительстве магистральных линий осуществляется в соответствии с требованиями электропроекта и с рекомендациями завода-изготовителя, на котором устанавливаемое электрооборудование производится.

Монтаж электрики под ключ внутри помещений

Установка внутреннего электрооборудования сводится к осуществлению следующих мероприятий:

  • разметка мест установки электрооборудования;
  • просверливание и пробивка отверстий под установку крепежных элементов;
  • обустройство проходов в стенах и железобетонных конструкциях;
  • установка и подключение электрооборудования.

Все работы осуществляются в соответствии с правилами устройства электроустановок и с подготовленным заранее электропроектом.

В заключение следует отметить: монтаж электрооборудования во всех случаях предполагает проведение электротехнических испытаний, которое осуществляется после окончания электромонтажных работ. Необходимые испытания и замеры производятся специалистами электротехнической лаборатории. На основании произведенных испытаний составляются акты об окончании электромонтажных работ на конкретном объекте.

Электромонтажные работы в Москве и Московской области, расценки на которые зависят от сложности и объема монтажных операций, целесообразно доверять только представителям профессиональных электромонтажных компаний. Только так можно создать надежную и безопасную электрическую систему.

Электроснабжение промышленных предприятий и установок в неблагоприятных климатических условиях

Большинство предприятий имеют загрязненные области, которые возникают из-за образования вредных веществ. Они отрицательно влияют на токоведущие элементы электрических установок. Источники загрязнения – химические, ферросплавные производства, а также производства стали, магния и др. Такие загрязнения имеют пять степеней (первая степень – самая мощная).

Ввод в электрическую установку (здания): определение, особенности

Для загрязненных областей устанавливаются специальные нормативы для определения типа изоляции, подстанций, линий электропередач. Также рассчитываются минимальные промежутки от источников загрязнения. Расстояние зависит от класса производства. К примеру, для пятой степени – от пятидесяти метров, для первой – до 1500 метров.

Проблема загрязнения требует особого внимания и принятия необходимых мер.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая16Следующая ⇒

Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.

Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.

Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.

Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.

В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.

В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.

Расчетная мощность трансформаторов определяется по формуле:

,

где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;

р – удельная мощность, кВА/млн.руб.;

кт – коэффициент, учитывающий район строительства.

При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.

Расчет нагрузок ведется по формуле

,

где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.

cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.

1,1 – коэффициент, учитывавший потери в сети.

Мощность потребителей электроэнергии (кВт) определяется:

силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).

Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:

Таблица 3.3.

Значения коэффициентов спроса Кс и мощности cosφ

№ п/п Группа потребителей электроэнергии Кс сosφ
1. 2. 3. 4. Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение 0,7 0,5 1,0 0,8 0,5 0,85 1,0 1,0

Таблица 3.4.

Удельные показатели мощности

№ п/п Наименование потребителей Средняя освещенность, лк. Удельная мощность Вт/кв. м.
1. 2. 3. 4. Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем 0,4 3,0 1,0

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.

Популярные статьи  Какую максимальную мощность нагрузки можно подключить на размыкаемый удлинитель в моем случае?

Таблица 3.5.

Характеристика комплектных трансформаторных подстанций стационарного типа

⇐ Предыдущая16Следующая ⇒

Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов

Техника безопасности

Ввод в электрическую установку (здания): определение, особенностиК работе допускаются только специалисты с соответствующей группой допуска

Строительная площадка является травмоопасным объектом, поэтому для сохранения здоровья и жизни строителей нужно соблюдать технику безопасности. Она касается и оборудования, к которому предъявляются особые требования. Они связаны с негативным воздействием окружающей среды – влиянием ультрафиолетового излучения, погодных условий, повышенной влажности. Материалы должны быть негорючими.

На стройке должны отсутствовать едкие химические материалы. К работе допускаются только специалисты с соответствующей квалификацией и группой допуска.

Обязательно должна быть создана система заземления и элементы уравнивания потенциалов. Для этого используются разделительные трансформаторы и система объединения всех открытых корпусов при помощи защитных разъемов в розетке. В случае повышенной влажности защита осуществляется с помощью УЗО.

Потребуется несколько источников света с возможностью перемещения по участку. Также нужно поставить несколько светильников во временном помещении, где будут проводиться работы, с механической устойчивостью.

https://youtube.com/watch?v=HlY-gj_QjeA

Временные сети

Иногда необходимо создать условия для краткосрочного подключения потребителя к системе. Для этого используют особый вид – временные сети. К примеру, такие монтируют для проведения массовых мероприятий в чистом поле, где нет инфраструктуры.

Несмотря на то что называется это все временным, техника безопасности при выполнении работ ничем не отличается от основной. Монтаж должен быть выполнен на основании всех технических параметров, с соблюдением техники безопасности.

Иногда спрашивают, кто может проводить монтаж временных электрических сетей. Это зависит от вида работ:

  1. Дома гражданин имеет право самостоятельно добавить внешний провод, если его прокладка не запрещена правилами.
  2. Монтаж внешних сетей делается только специалистом (смотри выше). Это никак не зависит от срока их службы.

Если появились или остались вопросы, необходимо выполнение работ по монтажу электрических сетей (внешних), пишите или звоните. Контактная информация находится в одноименном разделе сайта.

Проект временного электроснабжения строительной площадки

Прежде чем приступать к проектированию электроснабжения объекта строительства, изучают условия подключения и эксплуатации. При этом учитывают:

  • удаленность объекта от электросетей;
  • назначение объекта строительства (дача или коттедж);
  • способ подключения стройплощадки (на постоянной основе или временной);
  • необходимая мощность сети (исходя из суммарной потребляющей мощности оборудования);
  • необходимое количество фаз (220 или 380 В);
  • в каком состоянии находятся источники электроснабжения строительной площадки (выясняется потребность в их реконструкции);
  • сроки.

Ввод в электрическую установку (здания): определение, особенности

Следует учитывать, что электроснабжение стройплощадки может быть обеспечено от стационарного источника или от временного. К стационарным источникам относятся трансформаторные подстанции, воздушные ЛЭП и наземные распределительные устройства, к временным – дизельные (бензиновые) генераторы.

Ввод в электрическую установку (здания): определение, особенности

На видео показана работа дизельгенераторов на строительной площадке.

Выбор источников электроснабжения

Стационарные источники, которыми являются объекты районных электросетей, более предпочтительные. Но в том случае, если подключение выполняется непосредственно к ЛЭП (кроме линий 0,4 кВ), используется понижающий трансформатор напряжения. При этом мощность трансформатора должна соответствовать суммарной мощности потребителей (плюс 15% запас).

Комплектные трансформаторные подстанции (КТП) бывают передвижными, открытыми и закрытыми. Размещать на стройплощадке их следует ближе к центру подключения всех потребителей, но вне зоны действия подъемных механизмов.

Ввод в электрическую установку (здания): определение, особенности

Планирование электросетей на стройплощадке

Монтаж питающей электросети на стройплощадке выполняется с помощью кабельных подземных и воздушных линий. В том случае, если подземные линии не могут быть в дальнейшем использованы на постоянной основе, рекомендуется использовать воздушные линии электропередач. Кабельные подземные линии применяются тогда, когда эксплуатация воздушных ЛЭП может быть опасной.

При планировании электросетей руководствуются следующими правилами.

  1. Для запитывания стройплощадки обычно используют четырехпроводную сеть напряжением 380 В. К ней подключают оборудование, для работы которого требуется три фазы, а также и однофазные потребители (для чего задействуют «нулевой» провод и одну из фаз).
  2. Освещение подключают к отдельной сети, не связанной с питанием электрооборудования большой мощности.
  3. Трасса временной воздушной линии должна быть как можно более прямой.
  4. Для линий освещения и для монтажа силовых линий допускается использование общих временных опор.
  5. Глубина траншеи для прокладки кабелей – не менее 0,8 м. На дне траншеи должна быть устроена подсыпка из песка или просеянного грунта. Под проезжей частью кабели защищают бетонными перекрытиями или рядом кирпичей.
  6. Длина кабеля должна быть достаточной для укладки слегка волнистой линией для компенсации подвижек грунта.
  7. Минимально допустимое расстояние от силовых подземных кабелей до других коммуникаций – 0,5 м. При этом в местах наибольшего сближения кабели защищают оболочкой из металла либо прокладывают в стальных трубах.
  8. Для учета затрачиваемой электроэнергии временная электросеть должна быть подключена к счетчику.

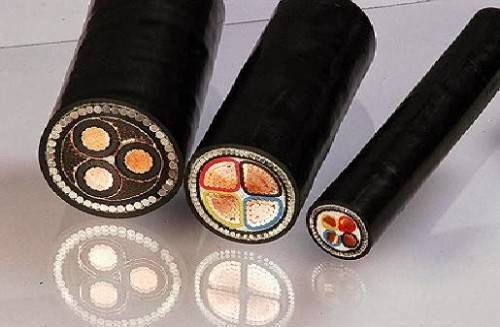

Выбор кабелей

  1. Сечение и материал жил кабелей выбирают с учетом того, чтобы максимально допустимый ток превышал расчетное значение на 10-15%.
  2. Для прокладки в траншеях применяют бронированные кабели.
  3. Для подключения к электросети специального оборудования, необходимого на стройке, используют переносные (шланговые) кабели с изоляцией из ПВХ или резины.
  4. Сети внутреннего освещения монтируются с использованием медных проводов сечением 2,5 мм² или алюминиевых – 4 мм².
  5. Механическая прочность воздушной линии может быть обеспечена алюминиевыми проводами сечением жилы от 16 мм² и более либо сталеалюминиевыми – от 10 мм².

Ввод в электрическую установку (здания): определение, особенности

Схемы электроснабжения промышленных предприятий

Самая надежная, экономичная система электроснабжения – та, при которой источники наивысшего напряжения приближены к потребителям максимально, а прием электрической энергии распределяется по всем пунктам. При строительстве системы все ее элементы формируются под нагрузкой.  При этом, «холодный» резерв не применяется. Таким образом, потери электрической энергии снижаются, а надежность – возрастает. Почему это происходит? Резервные элементы, которые продолжительное время находились в бездействии, могут при включении не заработать из-за неисправного состояния. Для того чтобы избежать последствий данной ситуации, в схеме предусматривается «скрытый» резерв, который в послеаварийном состоянии сможет взять на себя основную нагрузку нерабочего элемента.

Ввод в электрическую установку (здания): определение, особенности

Возобновление питания потребителей происходит автоматически на переменном оперативном токе. В этом случае производится автоматическое отключение неисправных потребителей на послеаварийный период. Кстати, зачастую с успехом используется раздельная работа элементов. В таком случае ток короткого замыкания понижается и коммутация упрощается.

Автоматика обеспечивает надежность электроснабжения в раздельной работе.  Качество питания получается не хуже, чем при параллельной работе. Применяется секционирование всех элементов со схемами АВР (автоматическое включение резерва). Такой метод способствует увеличению надежности электроснабжения. К сожалению, не во всех случаях раздельная работа с АВР показывает необходимый результат. Добиться быстрого восстановления системы удается не всегда.

Схемы электрического снабжения формируются по ступеням, которые обозначают мощность предприятия и расположение электрических нагрузок. Чаще всего используются 2-3 ступени. Если их больше, то усложняются защита, эксплуатация, коммутация. Такие схемы применимы на периферийных участках, на отдельных трансформаторах.

Схемы с одной ступенью используются на малых и средних предприятиях, применяясь на:

  • магистральных, радиальных линиях глубоких проводов 110-220 кВ – мощность более 50 МВ-А;
  • магистральных, радиальных токопроводах 6-10 кВ – мощность более 15-80 МВ-А;
  • магистральных, радиальных кабельных сетях 6-10 кВ – мощность 15-20 МВ-А.
Популярные статьи  Как лучше подключить шуруповерт: к блоку питания напрямую или к зарядному устройству?

Схемы с более глубокими вводами, магистральными токопроводами требуют соблюдения некоторых моментов. Например, если есть возможность без труда реализовать принцип дробления подстанций и глубокие вводы 110 кВ, то нет нужды использовать токопроводы. В том случае, если расположение немалого числа подстанций 35-220 кВ, а прохождение воздушных линий глубоких вводов затруднено, то используются токопроводы. Исходя из этих подсчетов, можно принять окончательное решение построения схемы.

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

20 января 2006 г.

№ 10/2006

О схемах временного электроснабжения
строительных площадок

Требования настоящего циркуляра распространяются на временные
электроустановки, предназначенные для:

— возведения новых зданий;

— ремонта, реконструкции, расширения либо сноса существующих
зданий;

— коммунальных инженерных
работ;

— земляных работ;

— других работ подобного
вида.

К электроустановкам указанных объектов предъявляются повышенные
требования электробезопасности, учитывающие специфику устройства
электроустановок в местах строительства.

Помимо
общих требований, установленных главой 1.7 ПУЭ «Заземление и защитные меры
безопасности» и ГОСТ
Р 51321.1 (МЭК 60439-1) «Устройства комплектные низковольтные распределения
и управления. Часть 1. Устройства, испытанные полностью или частично. Общие
технические требования и методы испытаний», при разработке схем временного электроснабжения
строительных площадок следует учитывать специальные требования, установленные ГОСТ
Р 50571.23 (МЭК 60364-7-704) «Электроустановки зданий. Требования к
специальным электроустановкам. Электроустановки строительных площадок» и ГОСТ
Р 51321.4 (МЭК 60439-4) «Устройства комплектные низковольтные распределения
и управления. Часть 4. Дополнительные технические требования и методы испытаний
устройств распределения и управления для строительных площадок».

До выхода специальных нормативных документов, регламентирующих
требования к электроустановкам строительных площадок, предлагается
руководствоваться следующим:

— для указанных установок величина допустимого напряжения
прикосновения установлена 25 В переменного тока и 60 В постоянного тока;

— допустимое наибольшее время автоматического отключения питания
переносных (передвижных) приборов при фазном напряжении 220 В снижается до 0,2
с;

— для обеспечения защиты при замыкании фазного провода на землю
параметры заземляющего устройства по п. 1.7.101 ПУЭ пересчитываются в
соответствии с требованиями п. 413.1.3.7 ГОСТ
Р 50571.3 (МЭК 364-4-41) «Электроустановки зданий. Часть 4. Требования по
обеспечению безопасности. Защита от поражения электрическим током», для
допустимого напряжения прикосновения 25 В, значение
REдля строительных площадок
принимается равным 20 Ом;

— в дополнение к требованиям главы 1.7 ПУЭ в электроустановке должна быть
выполнена система защитного заземления, обеспечивающая защиту при замыкании на
землю в электроустановке выше 1 кВ в соответствии с требованиями ГОСТ
Р 50571.18 (МЭК 60364-4-442) «Электроустановки зданий. Часть 4. Требования
по обеспечению безопасности. Глава. 44. Защита от перенапряжений. Раздел 442.
Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на
землю в электроустановках выше 1 кВ». Если при однофазном замыкании на землю на
трансформаторной подстанции 6-10/0,4 кВ напряжение на заземлителе превысит 33,5
В (соответствует допустимому напряжению прикосновения 25 В), нейтраль
трансформатора должна быть заземлена на отдельный заземлитель;

— штепсельные розетки должны быть защищены устройством защитного
отключения с номинальным отключающим дифференциальным током до 30 мА или
применением безопасного сверхнизкого напряжения;

— для реализации схем электроснабжения следует применять
специальные низковольтные комплектные устройства для стройплощадок (НКУ СП);

— НКУ СП должны иметь сертификат соответствия по ГОСТ
Р 51321.1 и ГОСТ
Р 51321.4;

— степень защиты оболочек НКУ СП определяется условиями применения
в соответствии с ГОСТ 14254, но
не ниже
IP43 при закрытой двери и не
ниже
IP21 при открытой двери; при
наружной установке без навеса степень защиты оболочки НКУ СП принимается не
ниже
IP54.

(Журнал «Безопасность труда в промышленности», вып. 3/2006)

Электроустановка

В настоящее время повсеместно используется большое количество механизмов, электрических приборов и другого высокотехнологичного оборудования, которое тем или иным образом связанно с электрической энергией. При этом, некоторые из них используются широко, другие имеют очень ограниченное применение.

Определение понятия “электроустановка”

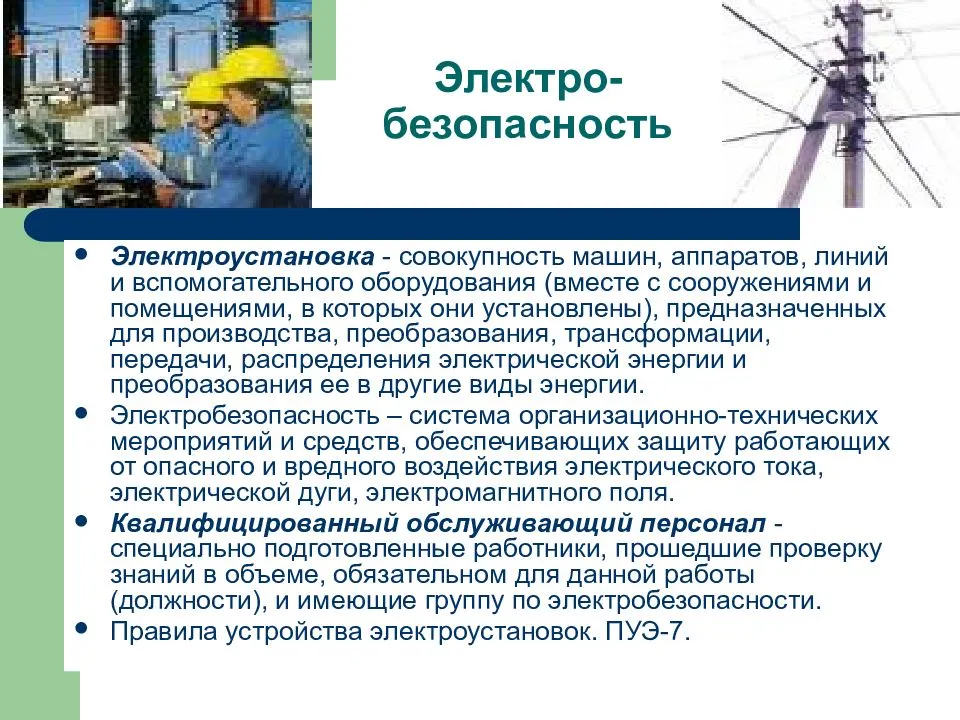

. Согласно действующих Правил Устройства Электроустановок под электрической установкой подразумевается совокупность машин, линий электропередач, аппаратов, а также иного вспомогательного оборудования, включая все помещения, где они размещены, необходимых для первоначального производства, последующего преобразования, необходимого трансформирования, окончательной передачи и правильного распределения электроэнергии с возможным ее преобразованием в другой необходимый вид энергии.

В зависимости от конструктивного исполнения все применяемые сегодня электроустановки (далее ЭУ) можно разделить на следующие группы:

Наружные (открытые) ЭУ

, которые специально не защищены от вредного воздействия атмосферы, включая снег, дождь. При этом, те ЭУ, которые защищаются временными ограждениями из сетки или простыми навесами, действующие нормы относят к наружному типу.

Внутренние (закрытые) ЭУ

– это электроустановки, которые для правильной и безаварийной работы размещаются в специально оборудованных зданиях, способных эффективно их защищать от вредного воздействия атмосферы.

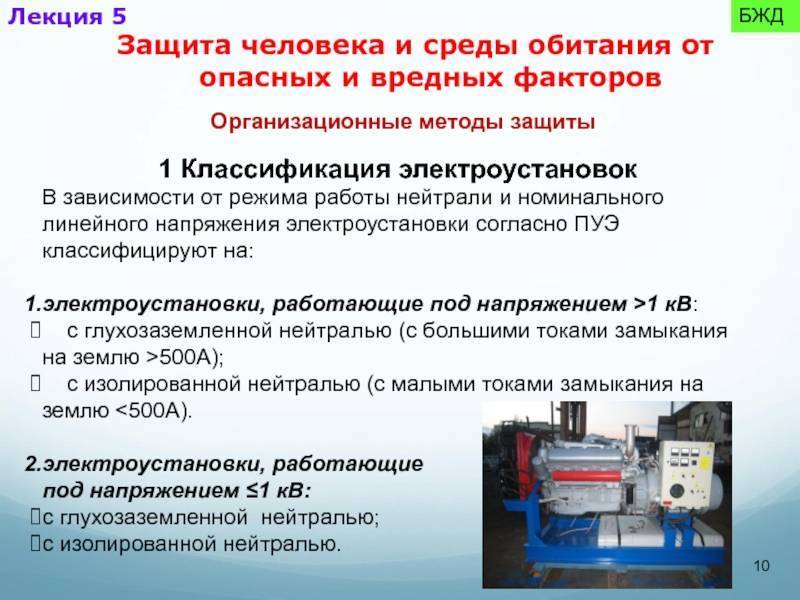

Помимо конструктивного исполнения все ЭУ, применяемые потребителями электрической энергии, по условиям безопасности в отношении поражения электрическим током подразделяются на следующие основные типы:

— ЭУ, работающие на напряжении до 1000 Вольт; — ЭУ, работающие на номинальном напряжении выше 1000 Вольт.

При этом, эффективная безопасность персонала, занимающегося постоянным обслуживанием ЭУ и посторонних лиц, их эксплуатирующих может быть обеспечена выполнением соответствующего уровня релейной защитой и следующих мероприятий:

— использованием блокировочных устройств и ограждений для исключения или минимизации неправильных действий и доступа к ним; — соблюдением необходимых расстояний до проводов, за счет их полного закрытия или ограждения; — использованием СИЗ, включая защиту от воздействия электромагнитного поля в ЭУ, где его напряженность больше допустимых пределов; — применением различных предупреждающих плакатов, надписей и сигнализации.

Особенности эксплуатации

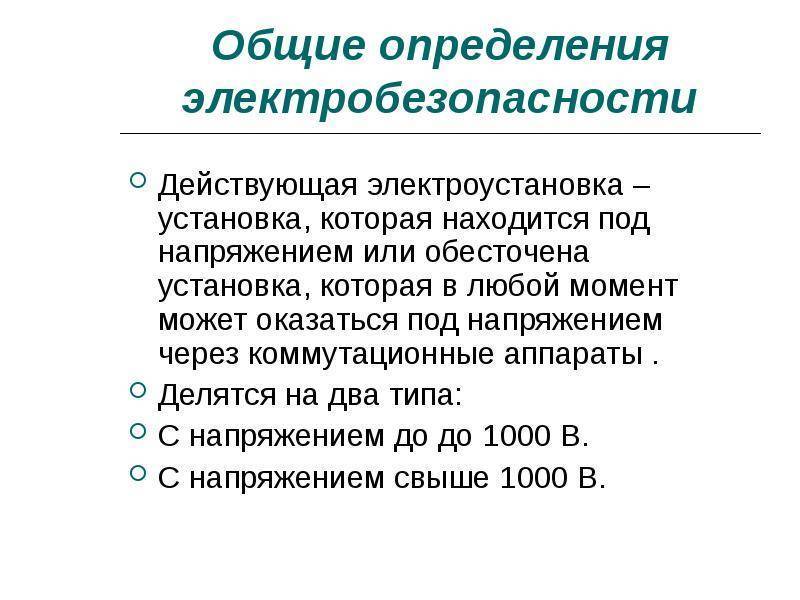

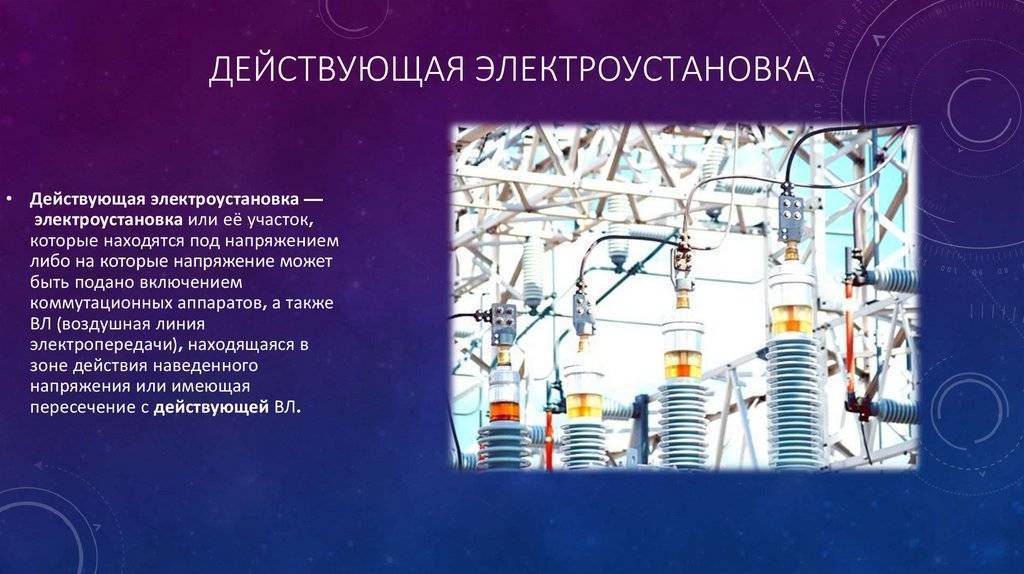

. Необходимо отметить, что любая ЭУ называется действующей если она в нормальном режиме находится под напряжением или же на нее напряжение может быть подано путем включения любого коммутационного аппарата (выключателя, рубильника, разъединителя).

Немаловажным будет также заметить, что используемые в промышленности и быту ЭУ должны отвечать следующим основополагающим требованиям:

— их исполнение, конструкция, непосредственный способ установки, а также характеристики и класс изоляции должны в полном объеме соответствовать параметрам используемой сети, возможным режимам работы и, конечно, условиям окружающей среды, в которой им предстоит длительно функционировать; — все ЭУ в обязательном порядке должны иметь высокую устойчивость к возможным внешним воздействиям; — ЭУ должны отвечать требованиям действующих стандартов в отношении охраны окружающей среды, включая издаваемый уровень шума, напряженности электрического поля, вибрации.

Неукоснительное соблюдение всех вышеописанных правил и норм позволит избежать преждевременного выхода из строя любой ЭУ, вне зависимости от предполагаемых режимов работы, класса и уровня рабочего напряжения, исключить возможность поражения людей электрическим током, считающегося очень опасным воздействующим фактором для человеческого организма.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
