Как рассчитать сечение провода для запитки нагрузки при длине линии в 2 км?

Расчет токовой нагрузки

Это самое точное значение вычисления, проводимого по нагрузке тока. Для этого используется формула:

I=P/U cos φ, где

  • I – это сила тока;
  • P – суммарная мощность;
  • U – напряжение в сети ( в данном случае 220 В);
  • cos φ – коэффициент мощности.

Есть формула и для трехфазной электрической сети:

I=P/(U cos φ)*√3.

Именно по показателю силы тока определяется сечение кабеля по тем же таблицам в ПУЭ. И опять приведем несколько примеров.

  • Сила тока 19 А – сечение кабеля 1,5 мм².
  • 27 А – 2,5 мм².
  • 46 А – 6 мм².

Как и в случае определения сечения по мощности, здесь также лучше всего умножить показатель силы тока на повышающий коэффициент 1,5.

Открытая и закрытая прокладка проводов

Электрическая проводка может быть двух типов:

  • закрытая;
  • открытая.

В большинстве случаев для квартир применяют скрытый монтаж. При помощи перфоратора или штробореза в стене или на потолке создают специальные углубления, в которые укладывается кабель. Дополнительно он может быть помещен в гофрированные трубки или рукава. Спрятав кабель, углубления следует заделать при помощи штукатурки. Единственным допустимым вариантом для современной скрытой проводки являются медные проводники. При этом следует заранее продумать потенциальное наращивание сети или процесс частичной замены ее компонентов. В идеале нужно применять провода плоской формы.

Укладка скрытой проводки в штробах

Расчёт сечения кабеля по мощности и длине

Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.

Рассчитываются основные показатели электротока по следующим формулам:

  • Сила тока: I = Р / (U cos ф), где: I – искомая сила тока. Р – мощность. U – напряжение. cos ф – коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу.
  • Сопротивление провода: Rо=р L / S, где: Rо – удельное сопротивление проводника. р – удельное сопротивление материала, из которого он изготовлен (медь или алюминий). L – длина проводки. S – площадь сечения провода.

В чем заключается обман

Если вы не будете знать и понимать, как выглядит провод в 4 квадрата или какой диаметр у него, вас легко смогут обмануть. Этот обман может исходить как со стороны взятого в подрядчики электрика, так и со стороны нерадивых производителей. В чем конкретно он заключается?

К примеру, вы возложили все обязательства по подбору проводки для вашей квартиры на специалиста. Он должен пойти в супермаркет и на выделенные вами средства приобрести соответствующую вашим требованиям и условиям пользования электроэнергией проводниковую сеть. Поскольку вы абсолютно ничего не смыслите в размерах, сечениях, пропускных способностях проводов, вы полностью полагаетесь на ответственного подрядчика.

В свою очередь он может добросовестно выполнить ваше поручение и приобрести необходимый вам кабель, а может в корыстных целях воспользоваться вашим доверием и купить более дешевый, а соответственно, и более низкосортный продукт. Вырученную разницу он попросту возьмет и заберет себе в карман. Проводка будет, конечно, установлена. Но вы будете спокойно жить и даже не подозревать об угрозах низкого качества вашей проводки и о том, что вас просто-напросто облапошили.

Другой способ обмануться – это всецело и полностью доверять производителям кабельной индустрии. Даже несмотря на достаточно высокую конкуренцию, в условиях которой все поставщики кабельной продукции стараются отработать по максимуму и ни в коем случае не упустить своих клиентов, они часто обращаются к различного рода ухищрениям. Одним из наиболее часто встречаемых таких ухищрений является экономия на металле за счет уменьшения проводникового диаметра. Вы только подумайте: производителю достаточно уменьшить всего на пару мм2 сечение провода в 10 квадратов (какой диаметр при этом будет ему соответствовать?), чтобы окупиться за счет значительного снижения себестоимости на продаже сотен километров этого кабеля! Ему хорошо, а вы можете остаться у разбитого корыта. Или, правильнее будет сказать, у сгоревшей проводки. Ведь сопротивление купленного проводника будет гораздо ниже того, которое заявлено в маркировке и документации.

Вот почему так важно обладать хотя бы минимальной информацией о том, какими должны быть провода, в чем различие диаметра и сечения в кабеле и на основе чего производятся расчеты

Выбираем кабель

Рассмотрим способ с помощью мощности устройств, подведенных к данной цепи. Это вариант признан наиболее точным. В технических характеристиках инструкции или на самом устройстве изготовителем пишется реальная мощность.

После проведенных вычислений, смотрим в таблице для правильного расчета сечения проводов наиболее близкий по значению проводник с необходимым сечением жилы.

  • Например, если у вас получилось после исчислений 32А, то в таблице найдете наиболее подходящий с большей стороны 38А 4 миллиметрового сечения.
  • Если считать по мощности, алгоритм практически одинаковый: общая сумма мощности устройств минус скидка до 20%.
  • Другой способ рассчитать – воспользоваться формулой. Для сети с одной фазой она будет выглядеть так: I=P/(U*cosФи)

Для сети из 3 фаз:

  • Р — мощность устройства;
  • U – напряжение;
  • cos Фи — показатель мощности 1.4142 для 2 фаз, 1.732 – применительно к 3 фазам;
  • I – потребляемый ток.

Дальнейший подбор сечения жилы аналогичен.

  • Если выбирать подходящий материал по длине, следует учитывать, что внутри кабеля сопротивление доходит до больших значений.
  • Это грозит максимальному снижению напряжения на удаленной части сети большому потреблению мощности.
  • Как следствие, необходимый инструмент не показывает должной мощности, а бытовые устройства работают в ненормальном режиме.

Длина проводника оказывает значительное влияние на снижение напряжения. В быту этим минусам можно не придавать значение, рекомендуется просто взять материал на 15-20 см длиннее, этого запаса хватит на подключение. В случае если происходит присоединение к щиту, то нужно взять кусок большей длины, они потребуются для автоматической защиты.

В монтаже на значительные расстояния берут во внимание возможность спада напряжения, ведь любой кабель предусматривает электрическое сопротивление, а на это может повлиять:

Популярные статьи  Аргоновая сварка алюминия

  • Метраж проводника, при его большей длине увеличиваются потери;
  • Квадратура поперечного сечения, когда она растет – напряжение падает;
  • Сопротивление эталонного образца, говорит о показателе проводника размером кв.мм*м.

Предполагается, допустима величина падения не более пяти процентов, иначе, кабель выбран не правильно и его придется менять.

Токовые нагрузки в сетях с постоянным током

Для определения токовых нагрузок в сетях с постоянным током берут во внимание одножильные провода. На какие нагрузки рассчитан провод, питающий лампочку 0,05 квт в фаре автомобиля? Питание бортовой сети осуществляет аккумуляторная батарея. Напряжение постоянного тока – 12 В

Ток, протекающий через провод от аккумулятора к фаре, будет равен:

Напряжение постоянного тока – 12 В. Ток, протекающий через провод от аккумулятора к фаре, будет равен:

I = P/U = 50/12 = 4,15 А.

Отсюда определяют сопротивление:

R = U/I = 12/4,15 = 2,9 Ом.

Зная удельное сопротивление меди и, приняв за максимальную длину провода L = 2 м, подставляют всё известное в формулу.

Это значит, что медный проводник должен иметь сечение:

S = (ρ*L)/R = (1,68*10-8*2)/2,9 = 1,9 мм2.

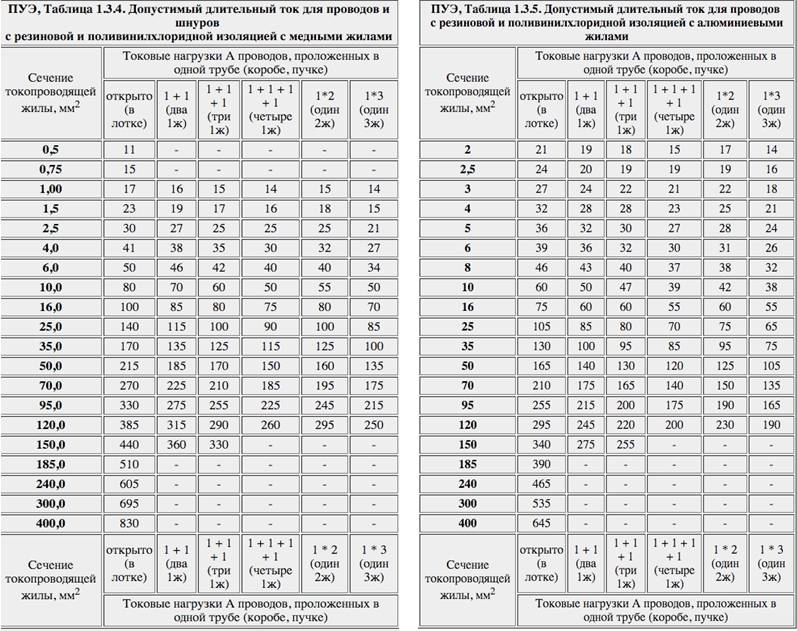

В ПУЭ есть множество таблиц, по которым можно определить токовую нагрузку однофазных и трёхфазных цепей переменного тока. Не обязательно производить математические вычисления. Достаточно оперировать известными параметрами и правильно определить сечение провода или кабеля.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

  • перед использованием осмотреть все узлы на целостность изоляционного слоя;
  • не превышать номинальные токи, на которые рассчитан провод;
  • не скручивать и не сгибать токопроводящие жилы;
  • не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
  • избегать проникновения влаги на контактную часть.

Как рассчитать сечение провода для запитки нагрузки при длине линии в 2 км?Влагостойкий удлинитель для сада

При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Популярные статьи  Как правильно снимать показания счетчиков электроэнергии?

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

  1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
  2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
  3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

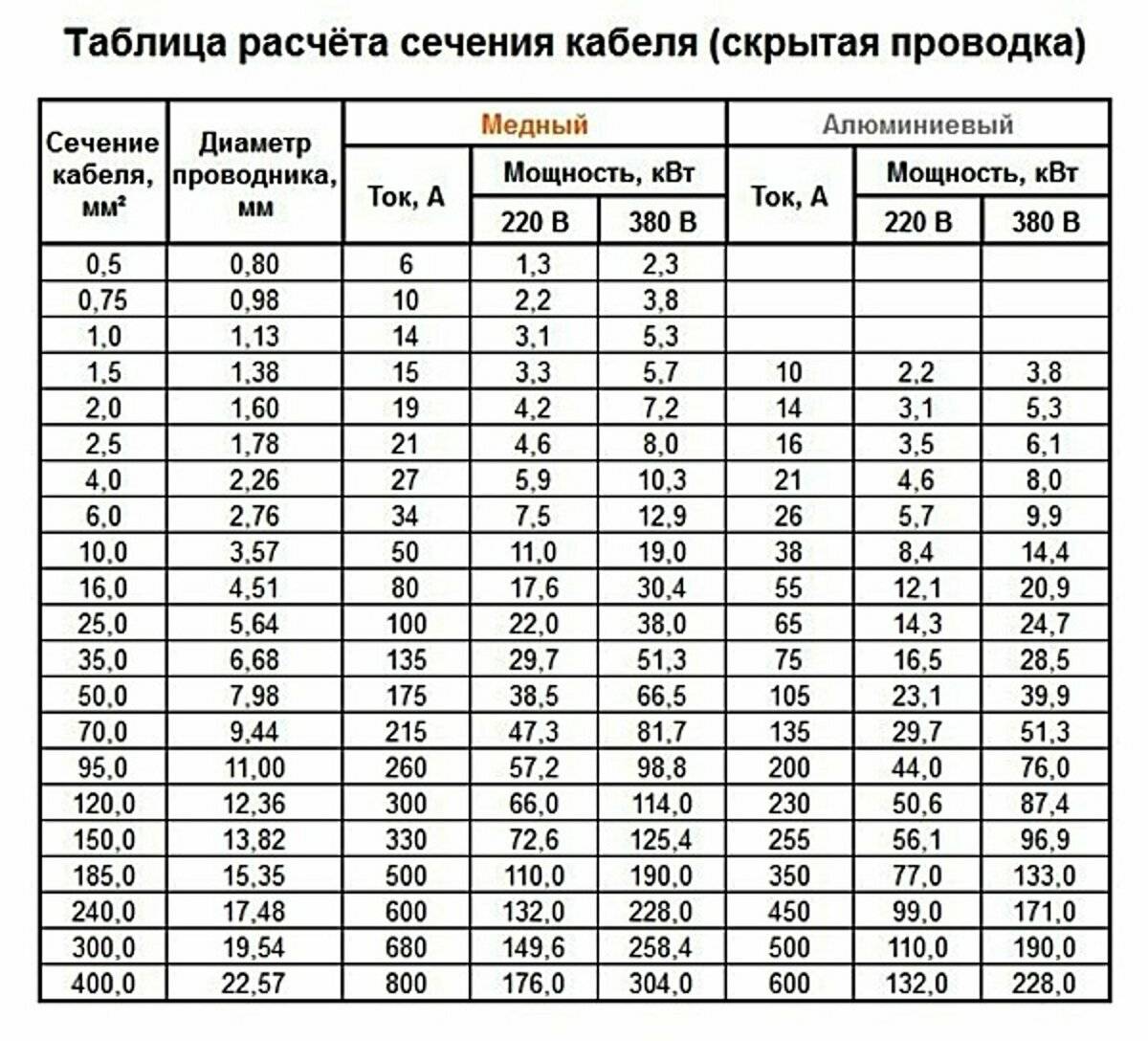

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300
Популярные статьи  Почему при включении вытяжного вентилятора на двойном выключателе тускло загораются лампочки и вентилятор не работает?

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

  • Количество жил: от этого зависит, насколько сильно нагревается провод.
  • Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
  • Процент падения напряжения.
  • Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения – м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.
