Какие существуют виды электрических схем?

Изображения выключателей, переключателей и штепсельных розеток

Таблица 3

Наименование Изображение Размер, мм
1. Выключатель. Общее изображение
2. Выключатель для открытой установки со степенью защиты от IP20 до IP23:
2.1. однополюсный То же
2.2. однополюсный сдвоенный
2.3. однополюсный строенный
2.4. двухполюсный
2.5. трехполюсный
3. Выключатель для скрытой установки со степенью защиты от IP20 до IP23:
3.1. однополюсный
3.2. однополюсный сдвоенный То же
3.3. однополюсный строенный
3.4. двухполюсный
4. Выключатель для открытой установки со степенью защиты от IP44 до IP55:
4.1. однополюсный
4.2. двухполюсный То же
4.3. трехполюсный
5. Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:
5.1. однополюсный
5.2. двухполюсный То же
5.3. трехполюсный
6. Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:
6.1. однополюсный
6.2. двухполюсный То же
6.3. трехполюсный
7. Штепсельная розетка. Общее изображение
8. Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23:
8.1. двухполюсная То же
8.2. двухполюсная сдвоенная
8.3. двухполюсная с защитным контактом
8.4. трехполюсная с защитным контактом
9. Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:
9.1. двухполюсная
9.2. двухполюсная сдвоенная То же
9.3. двухполюсная с защитным контактом
9.4. трехполюсная с защитным контактом
10. Штепсельная розетка со степенью защиты от IP44 до IP55:
10.1. двухполюсная
10.2. двухполюсная с защитным контактом
10.3. трехполюсная с защитным контактом
11. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от IP20 до IP23:
11.1. один выключатель и штепсельная розетка
11.2. два выключателя и штепсельная розетка То же
11.3. три выключателя и штепсельная розетка
12. Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты от IP20 до IP23:
12.1. один выключатель и штепсельная розетка
12.2. два выключателя и штепсельная розетка
12.3. три выключателя и штепсельная розетка

8. Изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в табл.4.

Активные и пассивные элементы электрической цепи

Эти же соображения относятся и к многофазным электродвигателям. Если ток изменяется в определённых пределах которые зависят от детали , то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи.

Третья часть состоит из передающих устройств — проводов и других установок, обеспечивающих уровень и качество напряжения. Особенности нанесения разметок на схемы: Для ЭДС источников они указываются произвольно. Каждый активный элемент характеризуется только одним параметром — ЭДС или током на выходных зажимах источников.

А определить мощность можно, умножив ток на напряжение. Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника.

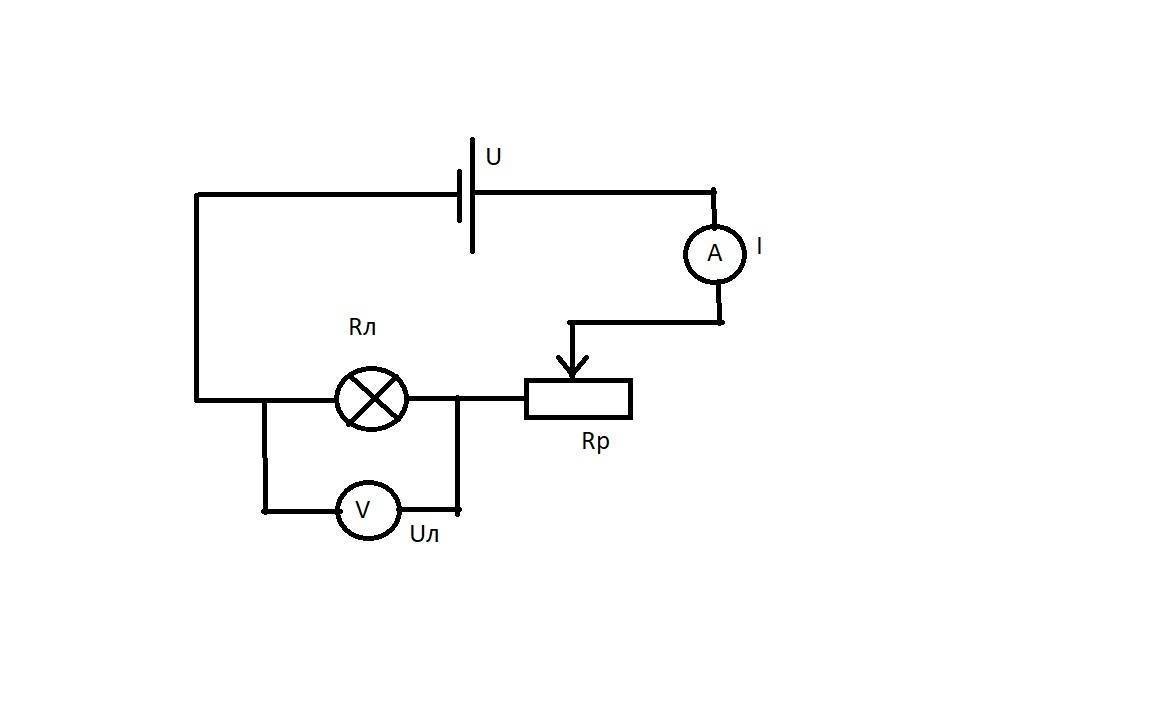

Законы, которые понадобятся при работе с цепями постоянного тока Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. А выключатели или приборы защиты всегда подсоединяются последовательно, т. Трехфазные системы в настоящее время получили наибольшее распространение.

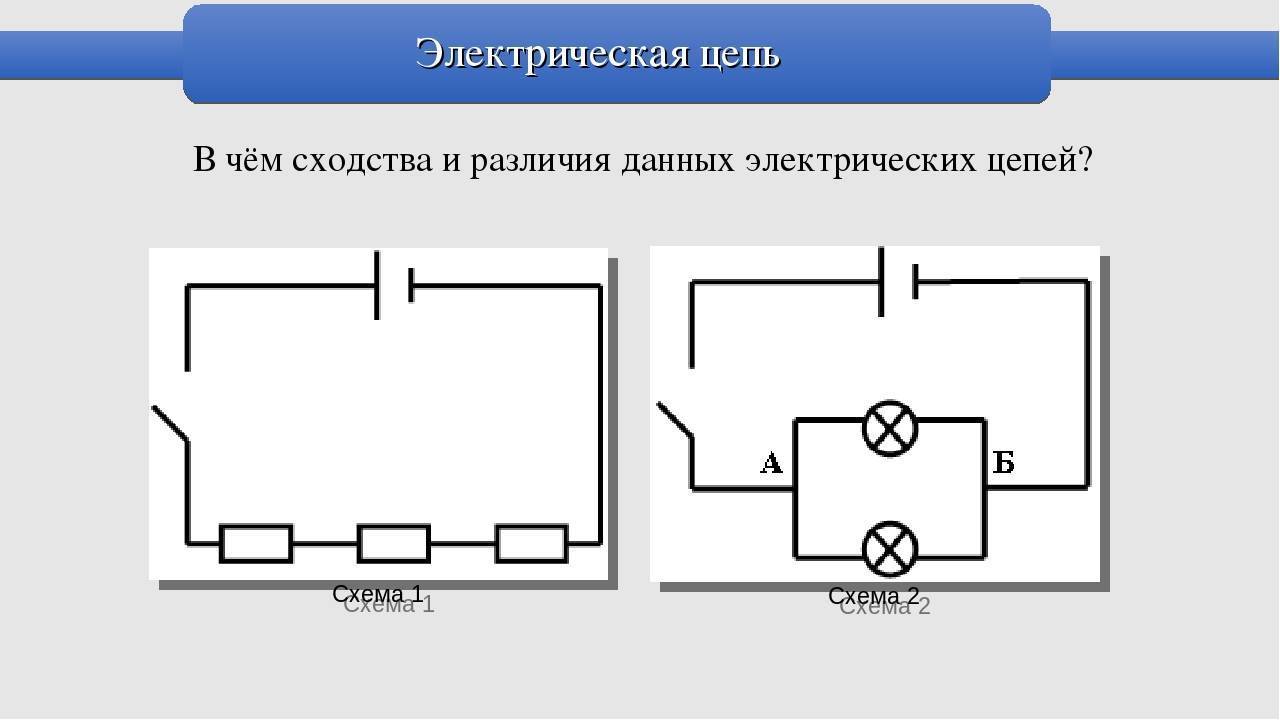

По мере роста числа параллельно включенных потребителей проводимость цепи gэкв возрастает, и наоборот, общее сопротивление Rэкв уменьшается. Вторая — элементами, преобразующими электричество в другие виды энергии.

Параллельное соединение конденсаторов

Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой ВАХ. Причем включение или отключение одного или нескольких потребителей не отражается на работе остальных.

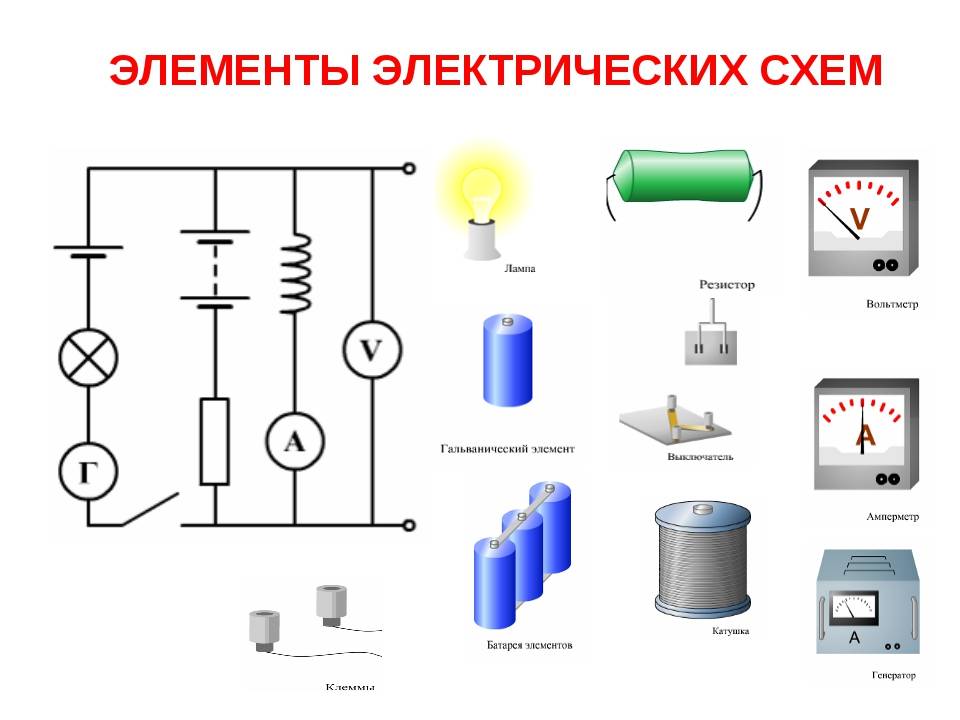

В ней содержатся условные обозначения элементов, а также способы из соединения. Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. Во всех практических случаях реальные источники ЭДС или источники питания не являются идеальными, так как обладают внутренним сопротивлением. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию в качестве примера можно привести выпрямительное устройство.

Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений. Параллельное соединение источников применяется в первую очередь тогда, когда номинальные ток и мощность одного источника недостаточны для питания потребителей. Рассмотрим процесс возникновения синусоидальной ЭДС. Так, когда элемент нагревается, то сопротивление начинает возрастать. В этом случае ток в нагрузке становится равным нулю, и как следует из соотношения 1.

КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Какие существуют виды электрических схем?

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

УГО
Название

Биполярный n-p-n транзистор

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Классический трансформатор

Обмотка

Регулируемый сердечник

Электролитический конденсатор

Неполярный конденсатор

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Переменный резистор

Подстроечный резистор

Резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме Радиодеталь
R Резисторы (переменный, подстроечный и постоянный)
VD Диоды (стабилитрон, мост, варикап и т.д.)
C Конденсаторы (неполярный, электролитический, переменный и т.д.)
L Катушки и дроссели
SA Переключатели
FU Предохранители
FV Разрядники
X Разъемы
K Реле
VS Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT Транзисторы (биполярные, полевые)
HL Светодиоды
U Оптопары

Post Views:
4 206

Электросхемы? — разберется даже школьник!

Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Популярные статьи  Можно ли поставить в доме с газом индукционную плиту?

Безусловно, что для понимания работы сложных электросистем по схемам вам предстоит изучить и другие обозначения. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

У автоматических выключателей на изображении указывается тип расцепителя. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле K1.

Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго. Этот важнейший вопрос, к сожалению, часто недооценивают, поэтому одной из основных задач чтения схемы является проверка: сможет ли устройство прийти из любого промежуточного состояния в рабочее и не произойдут ли при этом непредвиденные оперативные переключения.

Условные обозначения

Тиристоры — полууправляемые ключи, учимся читать схемы Давайте рассмотрим схему с не менее важным и распространенным элементом — тиристором. Плавкие предохранители изображаются в виде прямоугольника с отводами. Проследив пути протекания тока от плюса к минусу и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Второй незнакомый элемент на схеме — это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. При отсутствии перегрева, контакт теплового реле 2-KK замкнут.

Обозначения в схемах

Очень важно подчеркнуть, что если не придерживаться при чтении схемы определенной целенаправленности, то можно затратить много времени, ничего не решив. Вход в систему обычно обозначается двумя стрелочками, а выход — проводами с двумя точками на концах

Вам нужно знать как показано сопротивление, конденсатор, трансформатор, разъединитель, точки входа и выхода из схемы, полупроводники, катушки индуктивности.

Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения. В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Как читать электрические схемы. Радиодетали маркировка обозначение

Самостоятельная разработка

Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию.

Расчетная однолинейная схема помещения в основном используется после готового просчета нагрузок, необходимых для питания отдельного здания. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.

Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП: Фото — однолинейная схема трансформатора ктп Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Граница балансовой принадлежности..

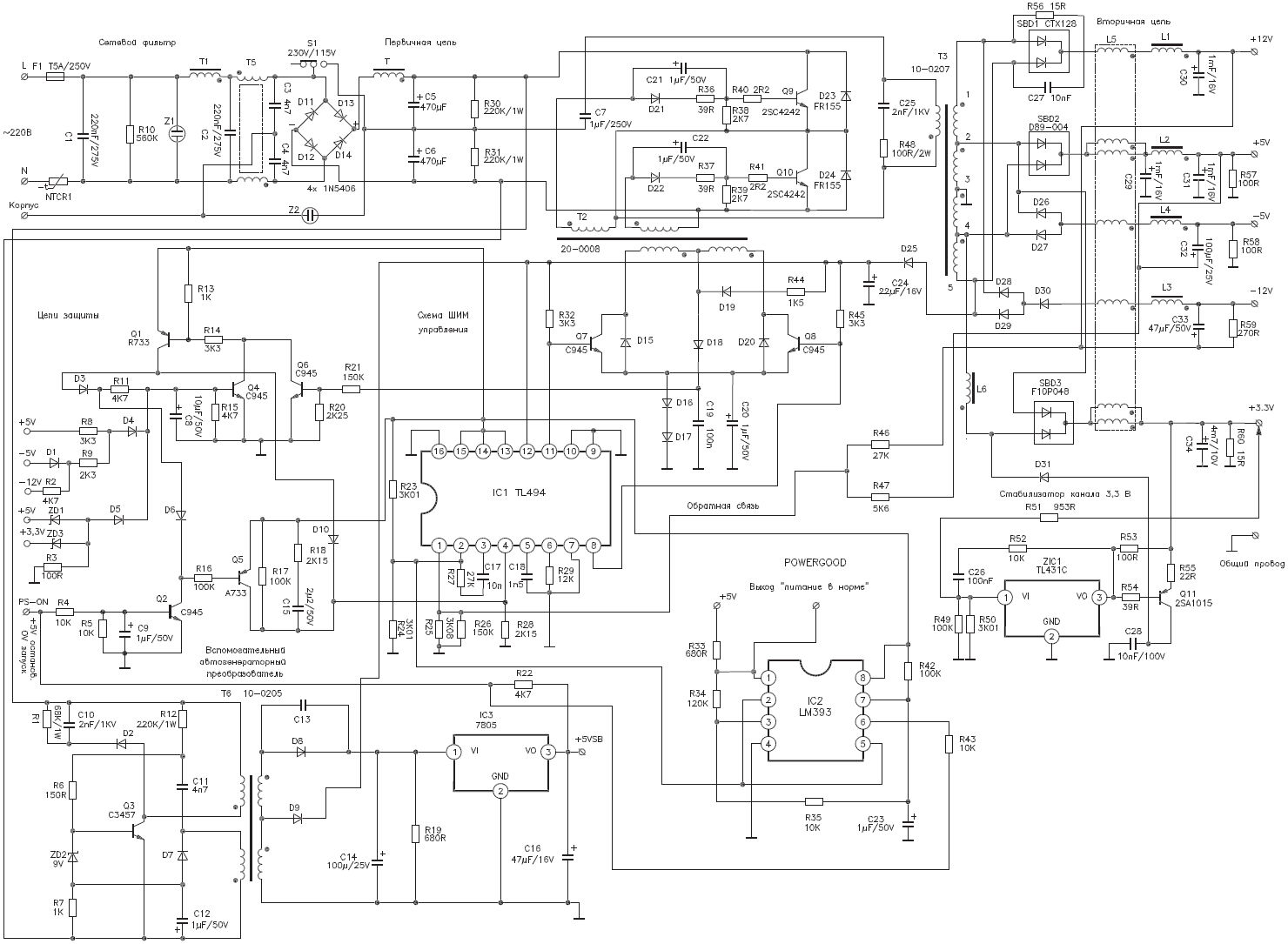

Что такое принципиальная электрическая схема Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже. Назначение однолинейной схемы Однолинейная схема электроснабжения служит одним из основных документов при заключении договоров на поставку электроэнергии и выдаче технических условий ТУ на присоединение к электрическим сетям. Однолинейная схема жилого дома 15 кВт с двумя автоматами Ограничением потребляемой мощности выполнено автоматическим выключателем. Ведь они, помимо основной функциональности, отображают различное разделение плановых или существующих систем.

В данном случае специалистами выполняется расчётная однолинейная схема, являющаяся основным документом, согласно которого проводятся все необходимые электромонтажные работы. Поскольку в документе есть главное — информация.

При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке. Правила выполнения однолинейной схемы.. Все нормативные документы должны быть учтены при разработке документации обязательно.

При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами. Напомним, что по требованиям ПУЭ, после любого изменения в сети электропитания или конструкции электроустановки должно быть проведено повторное согласование электропроекта.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. Фото — однолинейная схема подстанции Как выполнить однолинейную схему Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2. Пример оформления однолинейной схемы жилого дома представлен на рис.
Схема питающей сети в Visio

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Какие существуют виды электрических схем?

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

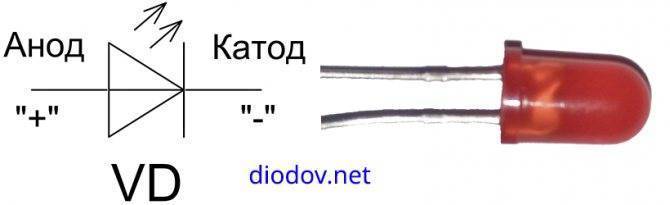

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Какие существуют виды электрических схем?

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Популярное

Для упрощения схемы допускается несколько электрически несвязанных линий связи сливать в общую линию.
Пример: монтажная схема электропроводки 1 комнатной квартиры. В зависимости от назначения электрические схемы принято классифицировать по типам.
Вы также можете заказать изготовление следующих видов схем:гидравлическую схему, кинематическую схему, газовую схему, пневматическую схему, оптическую схему, комбинированную схему, схему деления, схему расположения, структурную схему, функциональную схему, монтажную схему, схему подключения, схему земельного участка, схему этажа или схему квартиры схема планировки квартир , схему воды в квартире, план схему квартиры, схему отопления, схему водоснабжения. Этот важнейший вопрос, к сожалению, часто недооценивают, поэтому одной из основных задач чтения схемы является проверка: сможет ли устройство прийти из любого промежуточного состояния в рабочее и не произойдут ли при этом непредвиденные оперативные переключения.
При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами, указывать назначение цепей. Так же, согласно ГОСТ 2. В проектах автоматизации находят применение многие условные графические обозначения, предусмотренные стандартами.
Принципиальная схема служит основой для разработки других конструкторских документов — схемы соединений и расположения, чертежей конструкции изделия — и является наиболее полным документом для изучения принципа работы изделия. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. На принципиальных электрических схемах обозначения, как правило, проставляются: при горизонтальном расположении цепей — над участком проводника, при вертикальном расположении цепей — справа от участка проводника.

Популярные статьи  Какой интервал поверки электросчетчика Энергомера ЦЭ6803В?

Правило 2. Зачем «общий провод» или «корпус» указывается на схеме? Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. Они дополняют общую информацию, которую бывает сложно удержать в памяти. Решая вопросы экономичности схемы, необходимо учитывать не только капитальные вложения, но и ежегодные эксплуатационные расходы.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Пример монтажной схемы проводки Безусловно, такой принцип подключения иррационален, поскольку в случае КЗ обесточится полностью помещение. В табл. Давайте рассмотрим, насколько важен этот чертеж, что он позволяет понять персоналу, обслуживающему или эксплуатирующему оборудование, то есть его прямое назначение.

Это достигается, во-первых, введением специальной системы условных графических обозначений аппаратов и их отдельных элементов и, во-вторых, системой буквенно-цифровых обозначений элементов схем. Вы можете заказать технологическую схему на любое изделие с учетом оборудования на котором будет происходить обработка. Графическое обозначение таких элементов и устройств отделяют на схеме штрихпунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимые данные. Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. В электрических цепях все составные части можно условно разделить на несколько групп: В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
Ferrari 312T4 модель в масштабе 1/8 выпуск 14-15-16

Чтение документа

Зная, какие бывают значки, и разбираясь, что они обозначают, несложно будет прочитать и понять любую принципиальную схему. Так как принципиальная схема не что иное, как графическое отображение входящих в устройство всех его элементов со связывающими проводниками. Она является основным документом при разработке любой системы электрических цепей или электронного устройства. Поэтому любой даже начинающий электрик или радиолюбитель должен уметь её читать. Именно правильное понимание чертежа помогает осваивать азы конструирования, а мастерам быстро и эффективно восстанавливать поломки.

Вам это будет интересно Принцип работы и устройство электронного мегаомметра

В первую очередь, изучаются элементы, входящие в состав изделия или системы. На схеме отмечаются основные узлы и их назначение. Отдельно изучается каждый узел. Если к схеме нет сопроводительных пояснений, описывающих её работу, на основании начерченных деталей разбирается самостоятельно её принцип действия. Для этого используются справочники или даташиты, выпускаемые производителями деталей. В них обычно подробно указывается, каким способом может использоваться их элемент в электрической цепи с видами его включения и параметрами.

Во вторую очередь, обращается внимание на уточняющую информацию, указанную возле каждого элемента и ключевых точек схемы. Благодаря ей несложно будет определить, какая деталь используется в этом месте или как изменяется сигнал после прохождения определённого узла

Например, биполярный транзистор имеет как минимум три вывода. При этом для определения его подключения к электрическим связям используют буквенное обозначение базы элемента

Если вид детали непонятен, следует обратить внимание на его название и порядковый номер в схеме. Запомнив эти сведения, идентифицировать элемент, возможно, с помощью спецификации

Это отдельный документ или указываемая рядом возле схемы таблица, содержащая перечень всех компонентов, используемых для конструирования прибора или цепи.

Непосредственно чтение схемы происходит слева направо и начинается от места подачи входного сигнала на устройство. Далее, отслеживается путь его прохождения по электрическим связям, вплоть до выхода изделия или системы.

Как соединяются радиоэлементы в схеме

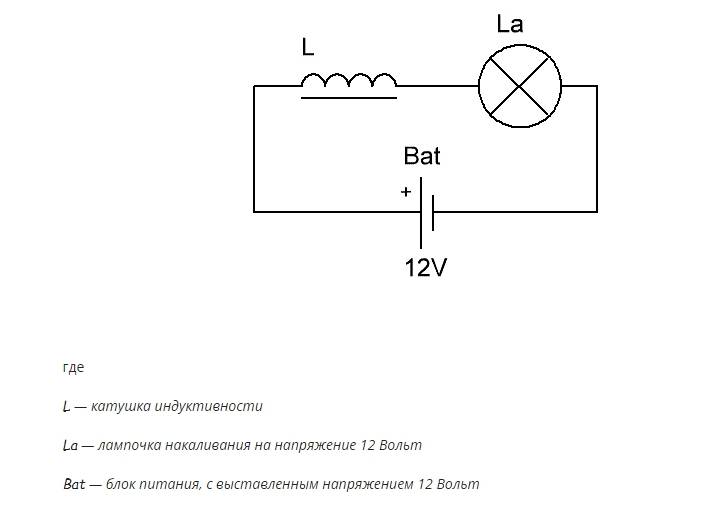

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.

Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Назначение каждой электросхемы

Структурная

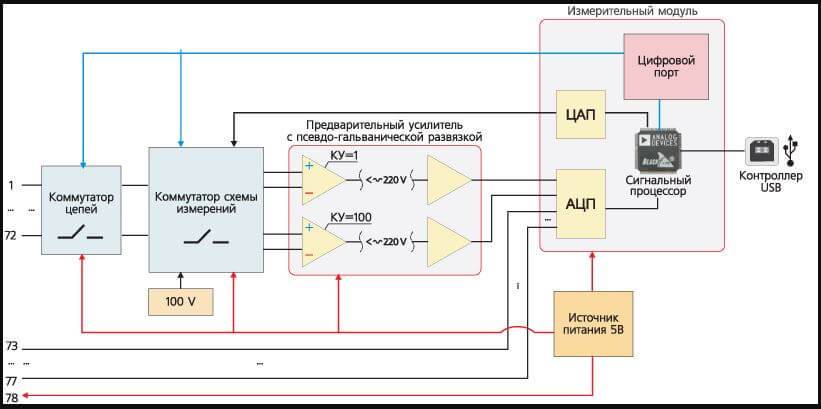

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Какие существуют виды электрических схем?

Функциональная

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Какие существуют виды электрических схем?

Принципиальная

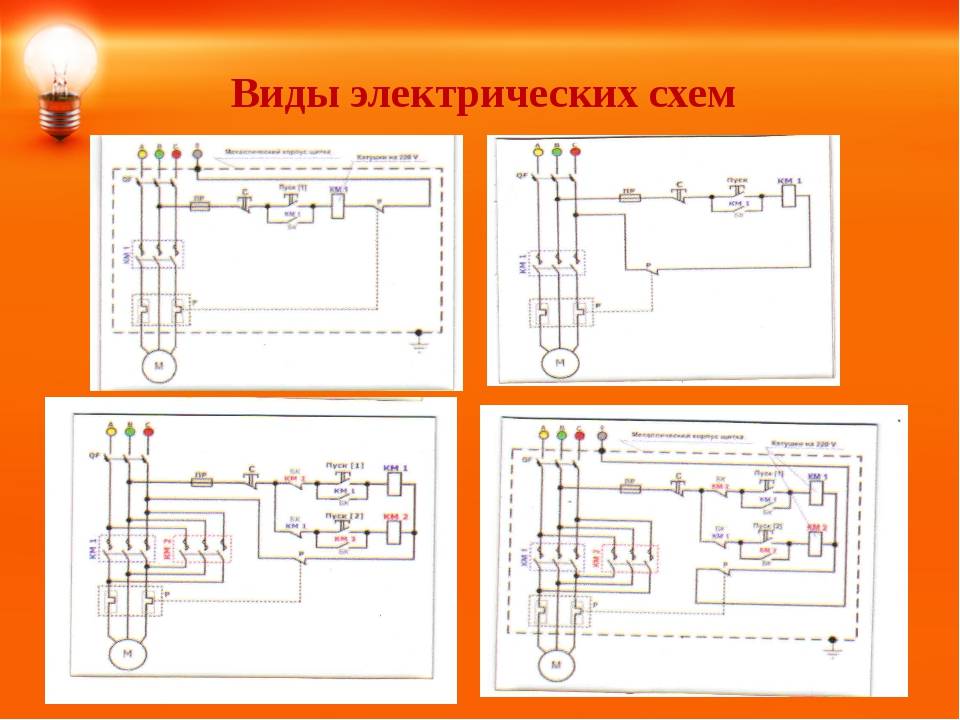

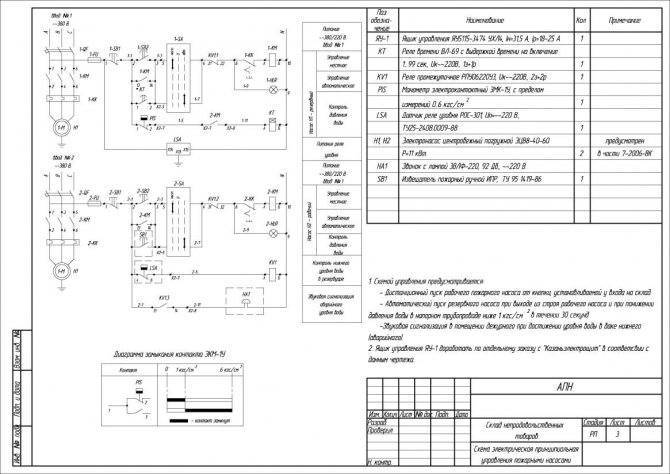

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная. В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Какие существуют виды электрических схем?

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.Какие существуют виды электрических схем?

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

Монтажная

Эту разновидность электрических схем мы чаще всего используем на сайте, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Какие существуют виды электрических схем?

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи. При подключении бытовой техники руководствуются именно монтажной схемой.

Популярные статьи  Как подключить два выключателя света для независимого управления лампами?

Объединенная

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Какие существуют виды электрических схем?

Существует также схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельной линии к распределительным пунктам и трансформаторным подстанциям. Ее назначение аналогично монтажной электросхеме – с помощью данного документа монтажники руководствуются как вести линию от точки А к точке Б.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды и типы электрических схем, а также их назначение и характеристики. Зная условные обозначения и имея под рукой всю нужную документацию совсем не сложно разобраться в том, как работает та или иная установка.

Будет интересно прочитать:

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь Обозначение
Резистор R
Конденсатор C
Катушка индуктивности L
Полупроводник V
Предохранитель F
Элемент питания G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ Мощность
2 косые черты 0,125 Вт
1 косая черта 0,25 Вт
Длинная горизонтальная черта 0,5 Вт
1 вертикальная черта 1 Вт
2 вертикальные черты 2 Вт
Римская цифра «5» 5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Виды и типы схем и их назначение

Схемы входят в комплект конструкторской документации и содержат вместе с другими документами необходимые данные для проектирования, изготовления, сборки, регулировки и эксплуатации изделия. В соответствии с Государственным стандартом России ГОСТ 2.701-84 схемы и их буквенные обозначения в зависимости от видов элементов и связей, входящих в состав изделия (установки), подразделяют на виды, представленные в таблице 1.

Таблица 1. Виды схем

Вид схемы Обозначение
1 электрические Э
2 гидравлические Г
3 пневматические П
4 газовые (кроме пневматических) X
5 кинематические К
6 вакуумные В
7 оптические Л
8 энергетические Р
9 деления Е
10 комбинированные С

Для изделия, в состав которого входят элементы разных видов схем, разрабатывают несколько схем соответствующих видов, например, схему электрическую принципиальную и схему гидравлическую принципиальную или одну комбинированную схему, содержащую элементы и связи разных видов.

На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида. Допускается также указывать на схеме элементы и устройства, не входящие в изделие (установку), на которое (которую) составляют схему, но необходимые для разъяснения принципов работы изделия (установки).

Графические обозначения таких элементов и устройств отделяют на схеме штрих-пунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимую поясняющую информацию.

В зависимости от основного назначения схемы подразделяют на типы, представленные в таблице 2. Каждому типу схем присваивается цифровое обозначение.

Таблица 2. Типы схем

Тип схемы Обозначение
структурные 1
функциональные 2
принципиальные (полные) 3
соединений (монтажные) 4
подключения 5
общие 6
расположения 7
объединенные

Полное наименование схемы определяется видом и типом схемы. Например, схема электрическая принципиальная – Э3, схема электрогидропневмокинематическая принципиальная (комбинированная) – СЗ; схема электрическая соединений и подключения (объединенная) – ЭО.

Дополнительно к схемам или вместо схем (в случаях, установленных правилами выполнения конкретных видов схем) в виде самостоятельных документов выпускают таблицы, которые содержат сведения о расположении устройств, соединениях, местах подключения и другую информацию. Таким документам присваивают код, состоящий из буквы Т и кода соответствующей схемы. Например, код таблицы соединений к электрической схеме соединений ТЭ4. Таблицы соединений записывают в спецификацию после схем, к которым они выпущены, или вместо них.

Принципиальные схемы в практике делятся на два типа. Один из них отображает первичные (силовые) сети.и, как правило, выполняется в однолинейном изображении.

В зависимости от назначения схемы на чертеже изображают:

а) только цепи питающей сети (источники питания и отходящие от них линии ;

б) только цепи распределительной сети (электроприемники, линии, их питающие);

в) для небольших объектов на принципиальной схеме совмещают изображения цепей питающей и распределительной сетей.

Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. До введения ЕСКД такие схемы назывались элементными или развернутыми.

Принципиальные схемы этого типа выполняют каждую на отдельном чертеже или некоторые из них показывают на одном чертеже, если это помогает прочесть схему и незначительно увеличивает размеры чертежа. Например, на одном чертеже совмещают схемы управления и общей автоматики или защиты, измерения и управления и т. п.

Полная принципиальная схема содержит те элементы и электрические связи между ними, которые дают полное представление о принципе работы электроустановки, что позволяет прочитать ее схему.

В отличие от полной принципиальной схемы выполняют принципиальные схемы отдельных изделий. Принципиальная схема изделия , как правило, является частью полной принципиальной схемы, так называемой выкопировкой из нее.

Например, схема принципиальная блока управления изображает лишь те элементы, которые устанавливаются в блоке управления. Из этой схемы, естественно, нельзя получить представление о работе электроустановки в целом, и в этом смысле принципиальные схемы изделий прочтению не поддаются. Однако из принципиальной схемы изделия совершенно ясно, что установлено в изделии и какие соединения необходимо выполнить в его пределах, т. е. ясно именно то, что необходимо изготовителю изделия.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
