При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться. В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

  1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
  2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

  • 0 — нет защиты;
  • 1 — не пропускает частицы размером более 5 см;
  • 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
  • 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
  • 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
  • 5 — защита от пыли;
  • 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

  • 0 — нет защиты;
  • 1 — предотвращение вертикального падения воды;
  • 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
  • 3 — устойчивость к каплям, падающим под углом до 60 градусов;
  • 4 — защита от попадания брызг (без привязки к углу);
  • 5 — стойкость к водной струе под разным углом;
  • 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
  • 7 — сохранение герметичности при работе под водой на глубине до одного метра;
  • 8 — защита от воды при погружении более чем на метр;
  • 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

  • W — дополнительные средства защиты;
  • М — пройдена проверка от попадания воды;
  • S — проверка выполнена в нерабочем состоянии при попадании влаги;
  • H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

  • 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
  • 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
  • 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
  • 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
  • 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
  • 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
  • 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
  • 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
  • 11 — для объектов с агрессивной средой и риском появления коррозии;
  • 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
  • 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Разделение PEN проводника

Зачем разделять PEN проводник? Согласно ПУЭ-7

Мы уже знаем, что во многих домах электропроводка выполнена по устаревшим нормам с системой заземления TN-C и чтобы осуществить перевод сети на ТN-S или ТN-С-S необходимо выполнить разделение PEN на нулевой рабочий и нулевой защитный проводники.

Правила разделения PEN проводника

1. Разделение PEN проводника осуществляется в вводном распределительном устройстве.

Расщепление PEN провода в этажном щите является грубым нарушением существующего проекта электроснабжения дома. Нельзя вмешиваться в существующую схему!

2. С места разделения PEN на N и РЕ проводники – запрещено их дальнейшее соединение.

3. После разделения шины считаются разными и маркируются соответствующим образом:

  • N — синим цветом.
  • PE — желто-зеленым.

4. Между шинами PE и N должна быть перемычка сечением не меньше чем сами шины.

Важно! Заземление всегда ставится первым и уже от него идет перемычка к рабочему нулю. 5

Шина проводника PE должна быть заземлена и контактировать с корпусом трансформатора

5. Шина проводника PE должна быть заземлена и контактировать с корпусом трансформатора.

6. Шина N устанавливается на изоляторах – не должна контактировать с корпусом.

Зачем нужна перемычка между PE и N шинами?

Перемычка необходима, чтобы сработал вводный защитный автомат. При отсутствии перемычки и попадании фазы на корпус оборудования ток уйдет в землю, а не к трансформатору.

Если взять среднее значение сопротивления заземляющей цепочки в 20 Ом – тока утечки будет недостаточно для отключения автоматического выключателя. Цепь будет продолжать функционировать пока не перегорит поврежденный участок или не произойдет полноценное короткое замыкание. Ситуация может привести к удару током, порче оборудования и пожару.

В таком случае поможет УЗО – устройство защитного отключения, но полагаться только на него не стоит, потребуется двухфакторная защита – без нее подключение не примет энергонадзор. УЗО рекомендуется устанавливать в любом случае.

Популярные статьи  Можно ли провести провод, если от дома до столба 40 метров?

LiveInternetLiveInternet

У меня уже давно созревала эта статья, а тут как раз сегодня попросили описать процесссоздания электрических схем в текстовом редакторе Word. Существует много программ для создания электрических схем, но они в основном платные и довольно-таки сложные. Поэтому будем искать другую альтернативу. Можно создать маленькие шаблончики рисунков отдельных элементов будущей схемы, и вставлять их потом в свой чертеж, но это очень долго и муторно. А главный минус, что эти шаблоны не будут соответствовать ГОСТу. Есть другой вариант – (макрос) для создания электрических схем, и уже с его помощью создавать схему.

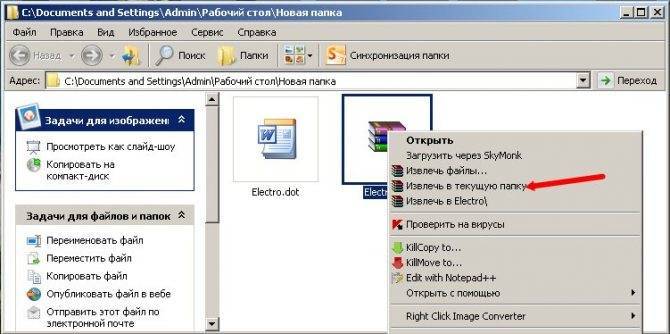

Распакуйте архив в отдельную папочку.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Откройте новый документ в Word. Перейдите в меню Файл – Открыть. В открывшемся окне Открытие документа установите Тип файлов – Шаблоны документов (*.dot), выберите файл Electro.dot, и нажмите кнопку Открыть.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

У вас появиться новая панель. Нас в данном случае будет больше интересовать выпадающий список Схема.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

В Word2007/2010 панель будет выглядеть немного по-другому, но сама суть не измениться.

Если у вас не появилась такая панель, то войдите в меню Вид – Панели инструментов, и установите галочки на панель Стандартная NEWи Форматирование NEW.

Сразу хочу предупредить, что есть одно неудобство. Файл сохраняется только при выходе из программы. Потому, что нужно настраивать макросы, а это уже другая тема.

В списке Схема имеются самые необходимые инструменты. Но для связки их, вам надо использовать инструменты обычной вордовской панели Рисование Автофигуры: Линии, Соединительные линии и т.п.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Достоинства: — нет необходимости устанавливать специальные программы; — простота создания несложных электрических схем; — бесплатное распространение описанного шаблона; — возможность сохранения схемы в форматах pdf, html. Недостатки: — сложность создания электрических схем по ГОСТу; — при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа; — небольшой набор компонентов для рисования электрических схем.

Лучший вариант это скачать программу MicrosoftOfficeVisio. Чего в ней только нет! Можете и план квартиры создать и электрическую схему, и многое другое. А главное, что все это будет соответствовать ГОСТу.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Удачи Вам!

https://mykompik.ru/2012/07/word_19.html

Рубрики: Комп/Word

Метки: word электрическая схема компьютер комп

Нравится Поделиться

Нравится

  • 1 Запись понравилась
  • Процитировали
  • Сохранили
  • Добавить в цитатник
  • Сохранить в ссылки

Как выбрать штепсельную розетку с учетом технических характеристик

При выборе устройства разберитесь с основными техническими характеристиками. О них можно судить по обозначению устройства.

При выборе нужно обращать внимание на ряд параметров:

  • ток, А;
  • напряжение, В;
  • защита (IP);
  • наличие заземления;
  • климатическое исполнение;
  • габаритные размеры;
  • количество полюсов.

Рассмотрим пример обозначения — РШ-Ц-20-0-01-10/220. Название свидетельствует о том, что в ваших руках розетка штепсельная со следующими параметрами:

  • тип — утопленный;
  • назначение — открытая проводка;
  • количество фаз — одна;
  • заземление — есть;
  • сеть — 220 В, 50 Гц.

Еще один пример с РС-16-006:

  • напряжение — 250 В;
  • защита — IP20;
  • ток — 16А;
  • климатическое исполнение — УХЛ4;
  • габаритные размеры — 80х80х30;
  • число полюсов — два.

При покупке устройства важно учесть ряд дополнительных критериев:

  1. Производитель — Schneider Electric, Legrand, IEK, ABB, Светозар и другие.
  2. Назначение — силовые, кабельные, информационные, компьютерные, акустические, радио, телефонные и т. д.
  3. Материал — пластик, алюминий, резина, керамика, дерево, металл и т. д.
  4. Количество мест — одинарные, двойные, тройные, четверные.
  5. Заземление — есть или нет.
  6. Тип проводки — открытая, скрытая.
  7. Способ установки — внутренний, наружный.
  8. Конструктивные особенности — встроенные, накладные.
  9. Тип размещения — переносные, стационарные, к примеру, розетки в пол https://elektrikexpert.ru/rozetki-v-pol.html.
  10. Степень защиты по IP (44, 54, 55, 66 и т. д.).
  11. Крышка — с ней и без нее.
  12. Производитель — Россия, Китай, Германия, Польша и т. д.
  13. Максимальный ток — до 32 А.
  14. Цвет — от белого до черного.
  15. Размеры.

На практике учитывать все критерии не обязательно. Достаточно смотреть на главные параметры — тип монтажа, максимальный ток, наличие заземления и степень защиты.

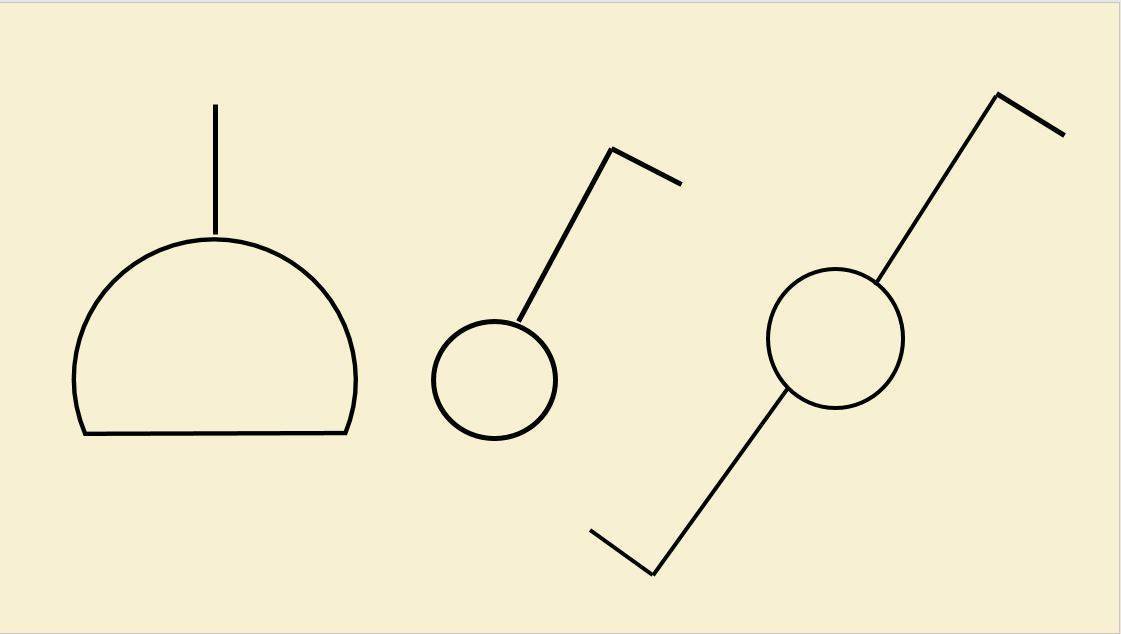

Условное обозначение на схеме

Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.

На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».

В зависимости от вида розетки обозначение может меняться.

Для открытой установки:

  1. Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
  2. Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
  3. Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.

Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.

В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.

Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.

Розетки на схемах.

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

  • материал жилы;
  • напряжение;
  • силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

  • наклонные засечки — количество проводников;
  • пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);
  • перевернутая буква «П» — лоток;
  • стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Щиты, шкафы и коробки

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент Разновидности
Коробка Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток Магистральный, групповой, лабораторный, дежурного освещения
Шкаф Одно- и двустороннего обслуживания, открытый

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

  • диапазоны IP20… 23 и IP44… 55;
  • количество клавиш, полюсов;
  • скрытый или открытый вариант установки;
  • проходной вид переключателя;
  • наличие (отсутствие) нулевого положения, заземления.
Популярные статьи  Помогите выбрать магнитный пускатель для трехфазного двигателя

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Электрооборудование с разъемным подключением: что это такое, определение, примеры

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы  для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

  1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
  2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
  3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

  1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
  2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

  1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
  2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

  1. Винтовые. Степень затяжки провода регулирует человек.
  2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

  1. По количеству полюсов — двух и трех полюсные.
  2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
  3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
  4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
  5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
  6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
  7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
  8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Классы электрооборудования

Электрооборудование всегда подразделялось на классы, основные из которых являются способы защиты людей от электрического поражения током:

  1. Нулевой класс занимается только минимальной изоляцией. Он обеспечивает воздушные промежутки.
  2. Первый класс соединяется с сетью электроэнергии трехжильными кабелями. Он выступает средством связи с защитным проводником.
  3. Второй класс обеспечивает предохранение и усиливает изоляцию за счет заземления. Это усиливает общую защиту в два раза.
  4. Третий класс занимается электрическим питанием от низкого напряжения и его разнообразных источников.

Для безопасного и продуктивного процесса взаимодействия с приборами, схемами, аппаратами и разумного потребления энергии, безусловно, помогут и выручат в случае возникновения проблем и неполадок такого рода базовые знания.

Тема: «Электротехнические устройства (ЭТУ)»

Понятие электротехнических устройств. Примеры электротехнических устройств.

Качество электротехнических устройств. Основные понятия и терминология в области управления качеством.

Система управления качеством электротехнических устройств

Электротехнические устройства (ЭТУ). Примеры ЭТУ.

Электротехническое изделие— Изделие, предназначенное для производства или преобразования, передачи, распределения или потребления электрической энергии. Употребляется в документе:

ГОСТ 18311-80 Изделия электротехнические. Термины и определения основных понятий

Электротехническое устройствоElectric device

— Совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству или преобразованию, передаче, распределению или потреблению электрической энергии

Электротехнические устройства, это элементарные части любых электрических схем, которые обеспечивают её общее функционирование как целостной электрической системы, что изначально создавалась для выполнения определённой своей задачи. Они являются элементами управление, распределения, выполнения, защиты, индикации, переключения и т.д. Ведь благодаря им возможно создание любого электрооборудования, различной сложности и назначения.

Популярные статьи  Освещение на даче: фото примеры, требования, варианты подсветки

К ним относятся обычные магнитные пускатели, автоматические выключатели, всевозможные реле, датчики, электродвигатели, преобразователи, счетчики и измерители и т.д.

Все электротехнические устройства по назначению, принципу действия и конструктивному оформлению можно разделить на три большие группы.

Источники энергии, т.е. устройства, вырабатывающие электрический ток (генераторы, термоэлементы, фотоэлементы, химические элементы). Приемники, или нагрузка, т.е. устройства, потребляющие электрический ток (электродвигатели, электролампы, электромеханизмы и т.д.). Проводники, а также различная коммутационная аппаратура (выключатели, реле, контакторы и т.д.).

Качество электротехнических устройств

Повышение качества ЭТУ, т. е. степени их пригодности согласно запросам потребителей, является одной из важнейших проблем. Именно качество, в первую очередь, определяет сегодня конкурентоспособность выпускаемых ЭТУ. Повышение качества продукции во многом зависит от уровня внедрения современных инструментов управления качеством и его контроля, которые определяются успехом массового обучения руководителей, инженерно-технического персонала, рабочих и служащих предприятий. Эффективное применение инструментов контроля позволяет получить достаточно полную, достоверную и оперативную информацию для принятия своевременных и обоснованных решений по корректировке качества выпускаемой продукции, а также для согласования решаемых задач на всех этапах жизненного цикла проектирования и производства ЭТУ любых уровней модульности.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

  • одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
  • на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
  • для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
  • при наличии электроплиты необходима установка розетки на 25А.
  • при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

  • высота — от 0,3 до 0,8 м от уровня пола;
  • при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
  • если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
  • при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
  • при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
  • в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
  • расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

  1. Выключите автомат, через который идет питание на квартиру.
  2. Определитесь с местом размещения изделия и нанесите разметку.
  3. Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
  4. Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
  5. Протяните провода через специальное отверстие.
  6. Замажьте отверстия имеющимся раствором.
  7. Дождитесь застывания раствора (10-15 минут).
  8. Удалите лишний раствор около подрозетника.
  9. Закрепите провод скобой или хомутом.
  10. Зачистите края провода по 10-15 мм.
  11. Подключите к колодке ноль, фазу и землю (если она предусмотрена).
  12. Зафиксируйте провода, а лишнюю часть спрячьте.
  13. Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
  14. Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

  1. Отключите питание сети.
  2. Сделайте отметки на стене под размеры изделия.
  3. Снимите крышку с корпуса.
  4. Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
  5. Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Защитные устройства

В современном мире с каждым годом увеличивается спрос на электротехническую продукцию, а на замену устаревшему оборудованию приходит новое. Без таких устройств невозможна работа электросети. Кроме того, они обеспечивают безопасность эксплуатации и увеличивают срок службы бытовых приборов и промышленного оборудования.

Также такая продукция позволяет автоматизировать некоторые процессы. Примером могут служить автоматические выключатели, которые проводят ток цепи в нормальных режимах и автоматически защищают электрические сети и оборудование от аварийных режимов.

Немаловажным является устройство защитного отключения. Оно отключает систему в случае утечки тока в результате пробоя на корпус электрических нагревателей, духовых шкафов, стиральных машин и других бытовых приборов, и таким образом защищает человека от поражения электрическим током.

Одним из наиболее современных защитных устройств являются дифференциальные автоматы, которые совмещают в себе функции автоматического выключателя и УЗО.
