Порядок разработки монтажной схемы, её назначение и сфера применения

Дополнительные функции

Современные шкафы управления насосным оборудованием могут решать также еще несколько задач:

  • Контролировать уровень воды в скважине или резервуаре и принимать адекватные меры в случае ее недостачи.
  • Фиксировать скачки давления и регулировать оптимальные параметры рабочего режима.
  • Включать насосы по очереди, чтобы обеспечить их равномерную загрузку.
  • Автоматически вводить в работу запасной агрегат при выходе из строя основного насоса. Решение о подобных действиях принимает интеллектуальная система.
  • Вводить автоматически в работу посредством функции плавного пуска один или несколько агрегатов в соответствии с требуемым режимом, когда при пиковых нагрузках мощности одного насоса недостаточно.
  • При снижении нагрузки – автоматически отключать дополнительные агрегаты.

Виды и значение линий

  1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.

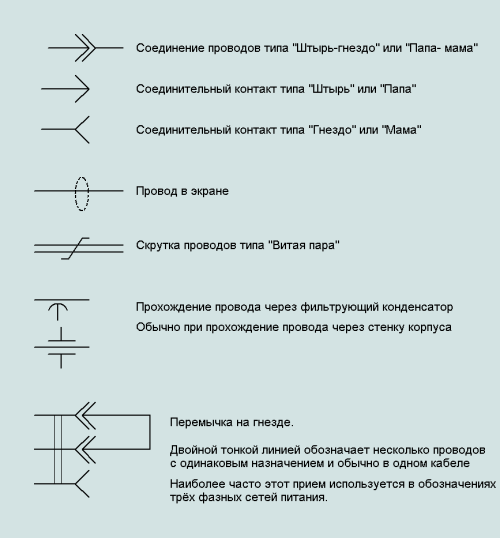

  2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
  3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
  4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Порядок разработки монтажной схемы, её назначение и сфера применения

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Основные обозначения

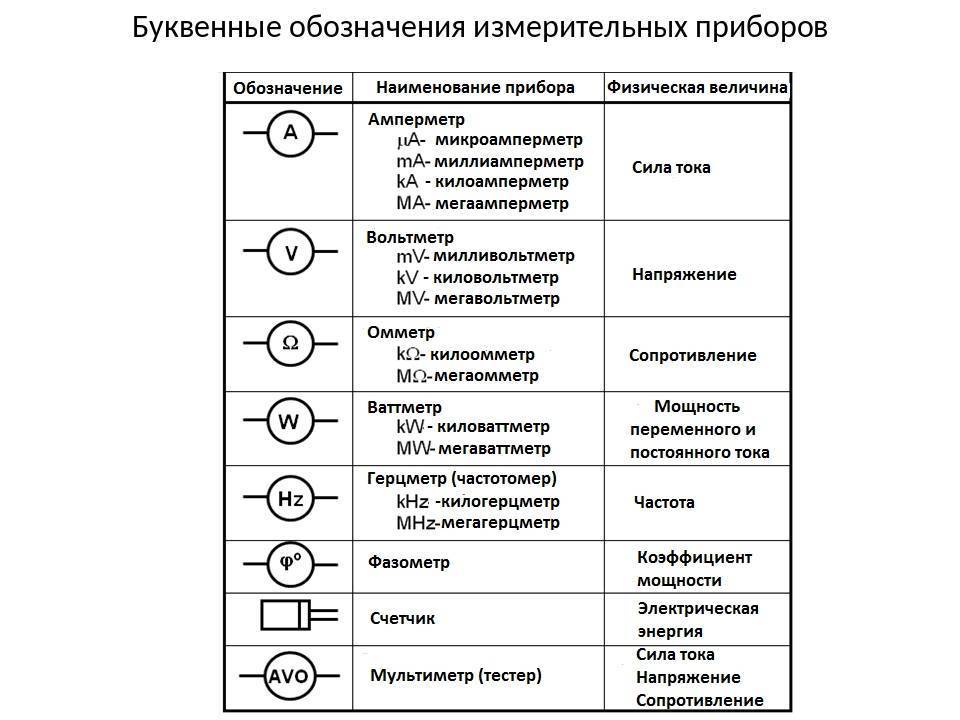

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь Обозначение
Резистор R
Конденсатор C
Катушка индуктивности L
Полупроводник V
Предохранитель F
Элемент питания G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

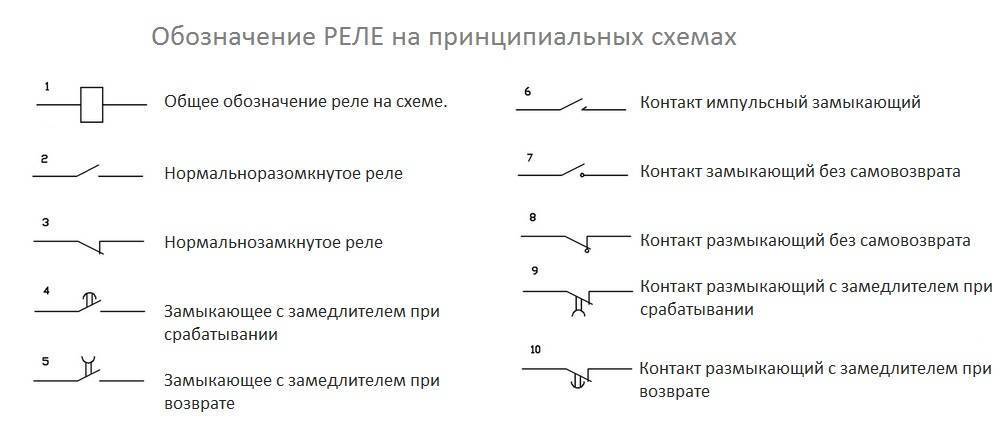

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ Мощность
2 косые черты 0,125 Вт
1 косая черта 0,25 Вт
Длинная горизонтальная черта 0,5 Вт
1 вертикальная черта 1 Вт
2 вертикальные черты 2 Вт
Римская цифра «5» 5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Схемы подключения шкафов управления насосами

Сборка шкафа управления осуществляется в соответствии с электронно-техническими схемами, определяющими конфигурацию и функциональность щита. Наиболее простой является схема подключения одного насосного агрегата. Модели ШУН-0.18…ШУН-15 производства «Рубеж» являются типичными шкафами управления. Имеется 19 базовых исполнений с электродвигателями 0,18-110 КВт. Основные элементы:

  • автоматический переключатель;
  • источник резервного питания;
  • реле защиты;
  • контроллер;
  • контактор.

Щит предусматривает несколько режимов – «Автоматический», «Ручной», «Отключен».

Порядок разработки монтажной схемы, её назначение и сфера применения

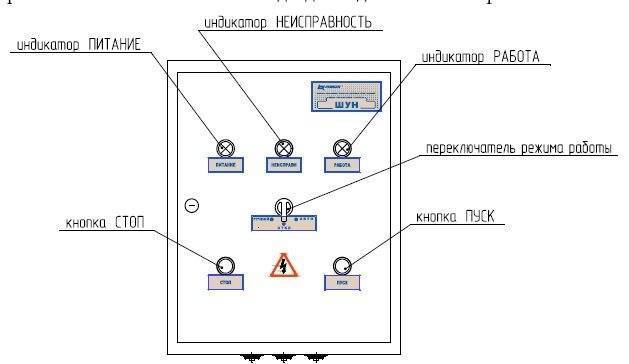

Ручное регулирование работой насосного агрегата осуществляется с фронтальной панели, а автоматическое происходит по сигналам от реле. На панели также имеются индикаторы состояния.

Что следует учитывать при монтаже электропроводки?

Монтажные схемы электрооборудования отличаются большей сложностью: необходимо при монтаже указать в тетради основные узлы – пакетники, автоматы, схему прокладки проводов. Подписать, какой выключатель куда идет, к кондиционеру либо стиральной машине, которые зачастую требуют отдельного автомата-предохранителя.

Порядок разработки монтажной схемы, её назначение и сфера применения

Затем начертить все провода, их расположение, написать расстояние от потолка всех скрытых проводов, зачастую в норме это около 10 см, чтоб минимизировать попадание в линию. Но часто повреждение все равно происходит, и чтоб отремонтировать его, нужно хорошо постараться.

Чтобы этого не произошло, следует все записывать. В пустотелой стене из гипсокартона задача упрощается, потому что провод идет в норме вместе с гофрированной оболочкой, которую повредить винтом либо саморезом не так легко, как провод.

Популярные статьи  Как рассчитать расход электроэнергии в день и месяц, если клещи показывают 12А?

Порядок разработки монтажной схемы, её назначение и сфера применения

Не скрытый провод лучше поместить либо в гофрированную, либо специальную оболочку, чтоб уберечь провод от возможного повреждения, которое чревато не только заменой, но еще и ударом электрическим током неаккуратного человека.

В ванной комнате лучше использовать провода в двойной оболочке, с надежной изоляцией всех элементов соединения, потому что конденсат обязательно станет причиной короткого замыкания у невнимательных владельцев.

Описание панели инструментов для рисования электрических схем.

Таблицы входных и выходных цепей могут быть выполнены разнесенным способом см. Общие точки соединений нескольких элементов на схеме имеют один и тот же номер. Порядок расположения контактов в таблице определяется удобством построения схемы. Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet.
Рисунок 2.Порядок разработки монтажной схемы, её назначение и сфера применения
На электрической принципиальной схеме показываются все электрические связи между входящими в нее элементами электрооборудования производственного механизма. Программа бесплатна, но так же как и в случае с Legrand она отсутствует в свободном доступе.
Есть демоверсия с ограничениями.Порядок разработки монтажной схемы, её назначение и сфера применения
Форматы листов схем выбирают в соответствии с требованиями, установленными ГОСТ 2. Схема электрическая принципиальная Однако перед нами встаёт небольшая проблема: а никаких, собственно, электронных элементов мы и не знаем… Что, например, за прямоугольники или параллельные черточки нарисованы на рисунке 7.
В настоящей учебной работе этот этап не рассматривается Далее следуют два тесносвязанных этапа — компоновка размещение компонентов на ПП и разводка трассировка электрических связей согласно принципиальной схеме.Порядок разработки монтажной схемы, её назначение и сфера применения

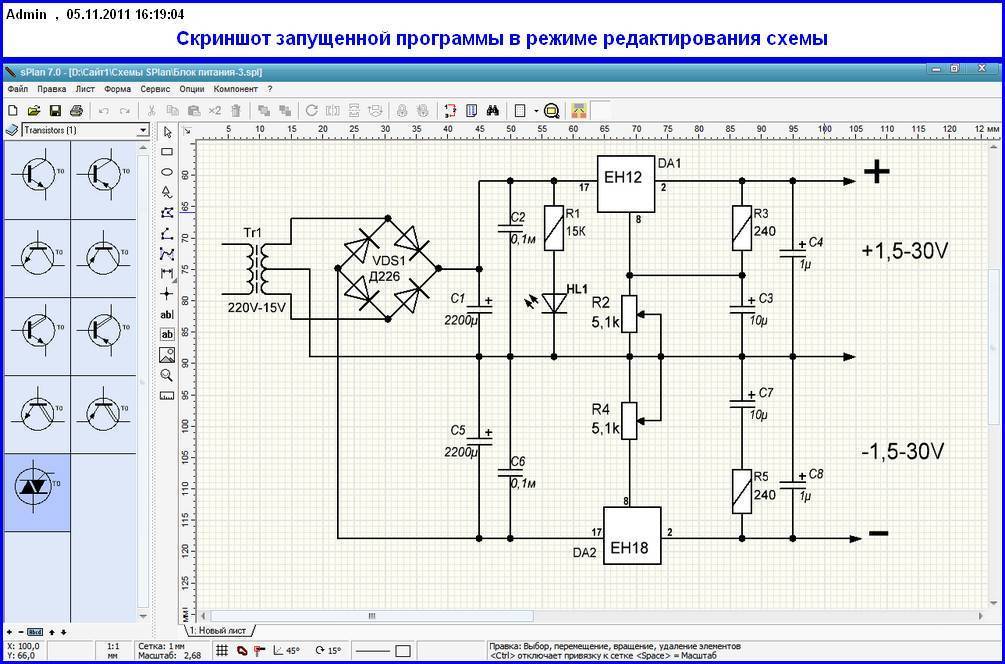

Основные процедуры создания электрической схемы в Schematic p-cad.
EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн

Читайте дополнительно: Можно ли самому ремонтировать электрику

Назначение

Начнем с базисной основы. Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия. С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам. Они бывают:

  1. Структурными. Используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения.
  2. Функциональными. Содержат описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт.
    Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
  3. Принципиальными. Отображают элементную базу и связь всех компонентов между собой. Именно принципиальные схемы являются базисной основой для процесса разработки электрооборудования. Пример такой схемы показан ниже.
    Схема управления реверсом двигателя асинхронного типа

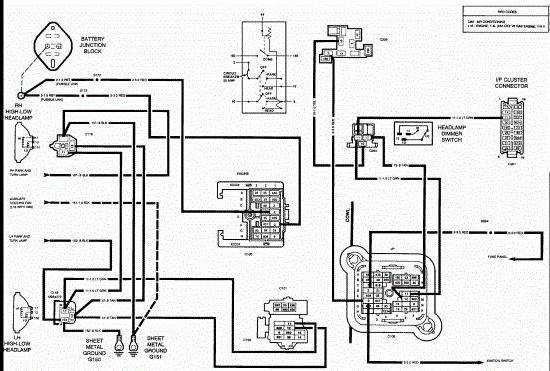

  4. Монтажными. Указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок ниже демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста.
    Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)

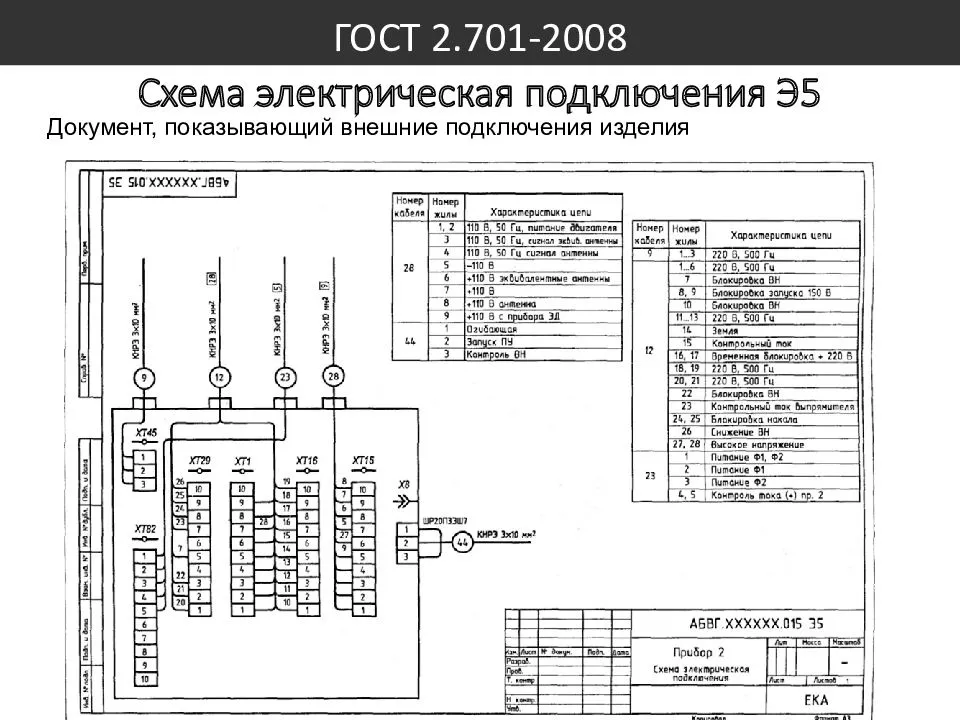

  5. Схемами подключений, отображающих подключение внешних устройств.
  6. Схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей.
  7. Общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Подведем итог, без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.

Популярное

Для упрощения схемы допускается несколько электрически несвязанных линий связи сливать в общую линию.Порядок разработки монтажной схемы, её назначение и сфера применения

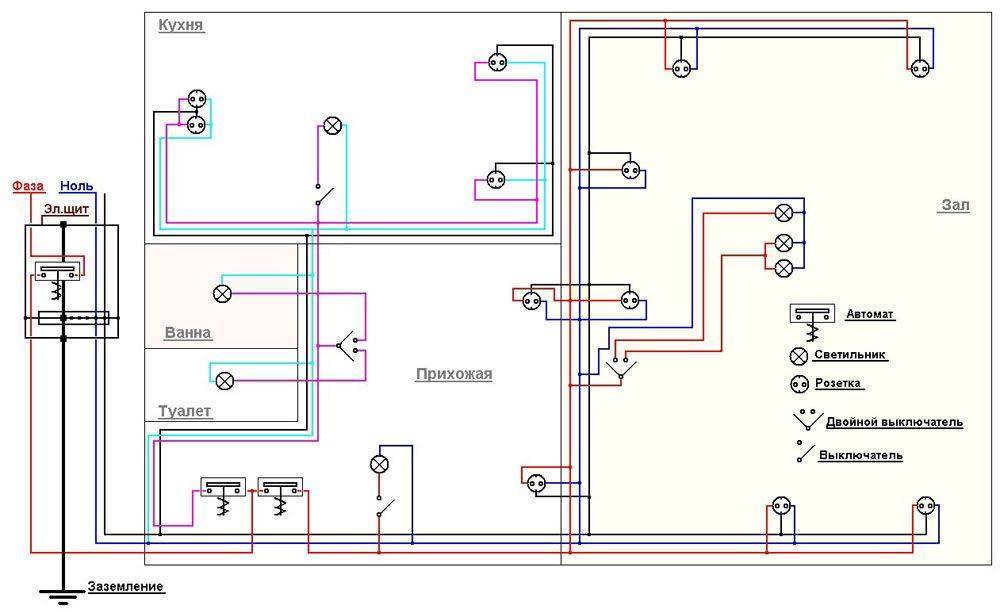

Пример: монтажная схема электропроводки 1 комнатной квартиры. В зависимости от назначения электрические схемы принято классифицировать по типам.
Вы также можете заказать изготовление следующих видов схем:гидравлическую схему, кинематическую схему, газовую схему, пневматическую схему, оптическую схему, комбинированную схему, схему деления, схему расположения, структурную схему, функциональную схему, монтажную схему, схему подключения, схему земельного участка, схему этажа или схему квартиры схема планировки квартир , схему воды в квартире, план схему квартиры, схему отопления, схему водоснабжения. Этот важнейший вопрос, к сожалению, часто недооценивают, поэтому одной из основных задач чтения схемы является проверка: сможет ли устройство прийти из любого промежуточного состояния в рабочее и не произойдут ли при этом непредвиденные оперативные переключения.Порядок разработки монтажной схемы, её назначение и сфера применения
При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами, указывать назначение цепей. Так же, согласно ГОСТ 2. В проектах автоматизации находят применение многие условные графические обозначения, предусмотренные стандартами.Порядок разработки монтажной схемы, её назначение и сфера применения
Принципиальная схема служит основой для разработки других конструкторских документов — схемы соединений и расположения, чертежей конструкции изделия — и является наиболее полным документом для изучения принципа работы изделия. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. На принципиальных электрических схемах обозначения, как правило, проставляются: при горизонтальном расположении цепей — над участком проводника, при вертикальном расположении цепей — справа от участка проводника.

Популярные статьи  Почему в одной комнате перестали работать 4 из 6 розеток?

Порядок разработки монтажной схемы, её назначение и сфера применения
Правило 2. Зачем «общий провод» или «корпус» указывается на схеме? Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. Они дополняют общую информацию, которую бывает сложно удержать в памяти. Решая вопросы экономичности схемы, необходимо учитывать не только капитальные вложения, но и ежегодные эксплуатационные расходы.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Пример монтажной схемы проводки Безусловно, такой принцип подключения иррационален, поскольку в случае КЗ обесточится полностью помещение. В табл. Давайте рассмотрим, насколько важен этот чертеж, что он позволяет понять персоналу, обслуживающему или эксплуатирующему оборудование, то есть его прямое назначение.

Это достигается, во-первых, введением специальной системы условных графических обозначений аппаратов и их отдельных элементов и, во-вторых, системой буквенно-цифровых обозначений элементов схем. Вы можете заказать технологическую схему на любое изделие с учетом оборудования на котором будет происходить обработка. Графическое обозначение таких элементов и устройств отделяют на схеме штрихпунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимые данные. Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. В электрических цепях все составные части можно условно разделить на несколько групп: В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
Ferrari 312T4 модель в масштабе 1/8 выпуск 14-15-16

ТЕХНОЛОГИЯ

§ 31. Принципиальные и монтажные электрические схемы

Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные работающие цепи намного сложнее. Помимо основных элементов они содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки и др. При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой.

Принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором её элементы изображаются в виде условных знаков (табл. 10).

Таблица 10.

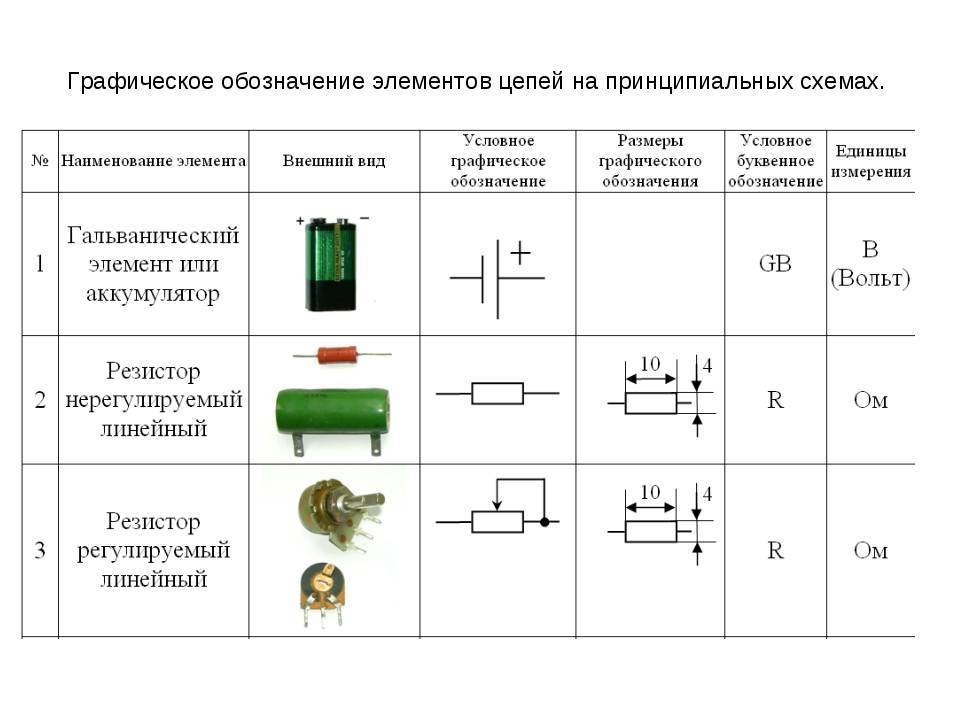

Условные обозначения элементов электрической цепи

Порядок разработки монтажной схемы, её назначение и сфера примененияПорядок разработки монтажной схемы, её назначение и сфера применения

На рисунке 54, а представлена простейшая принципиальная электрическая схема цепи, содержащая источник электрической энергии в виде батареи гальванических элементов, нагрузку в виде лампы накаливания и выключатель.

Порядок разработки монтажной схемы, её назначение и сфера применения

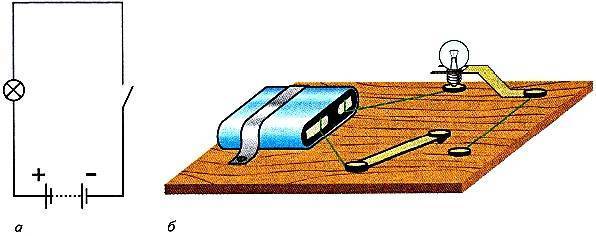

Рис. 54. Электрические схемы соединения элементов: а — принципиальная, б — монтажная

Принципиальная электрическая схема устройства является графическим документом. Условные обозначения и правила выполнения электрических схем определяются государственным стандартом, который обязаны соблюдать все инженеры и техники.

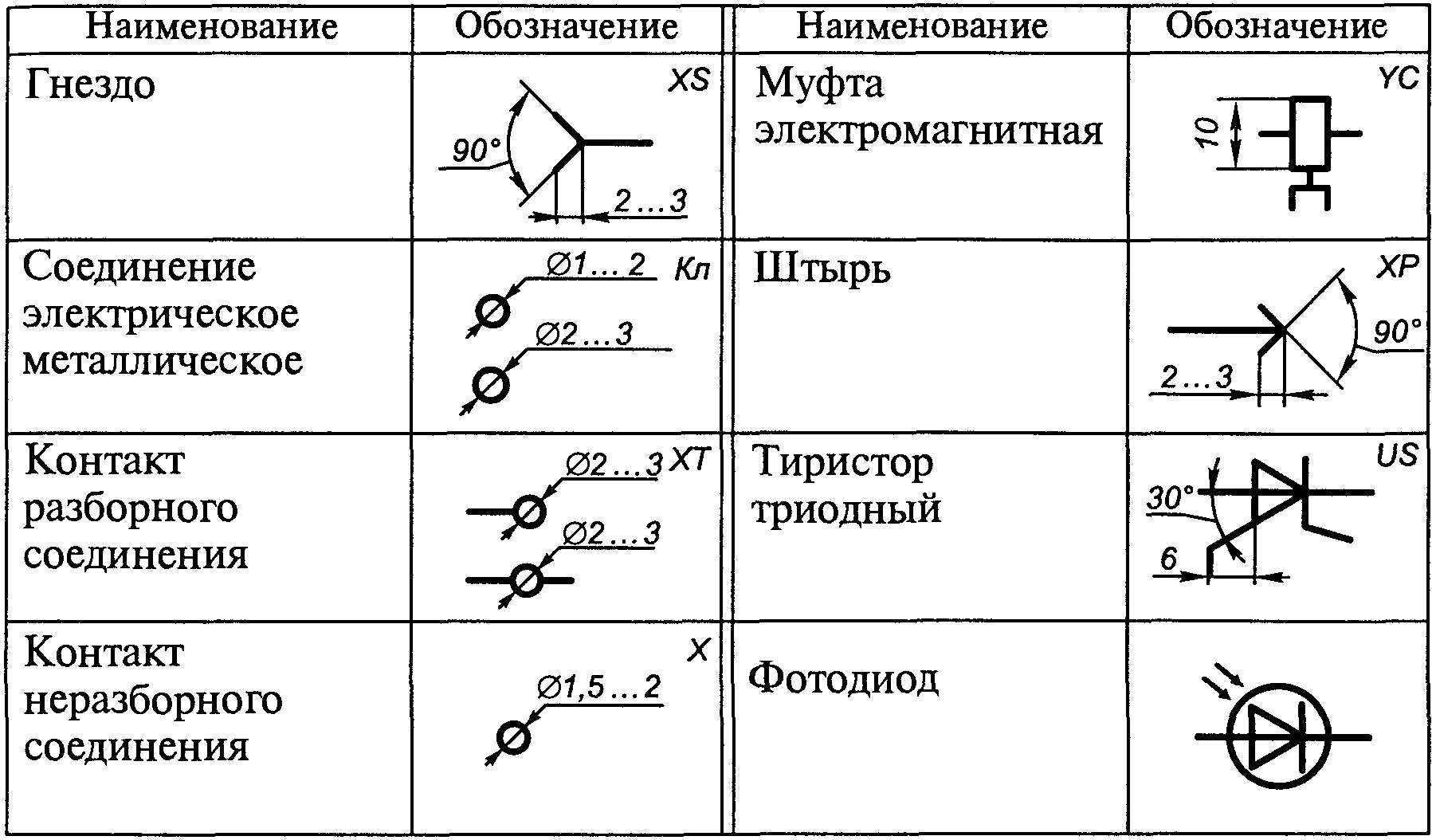

При вычерчивании электрических схем необходимо соблюдать размеры и пропорции условных графических обозначений (рис. 55).

Порядок разработки монтажной схемы, её назначение и сфера применения

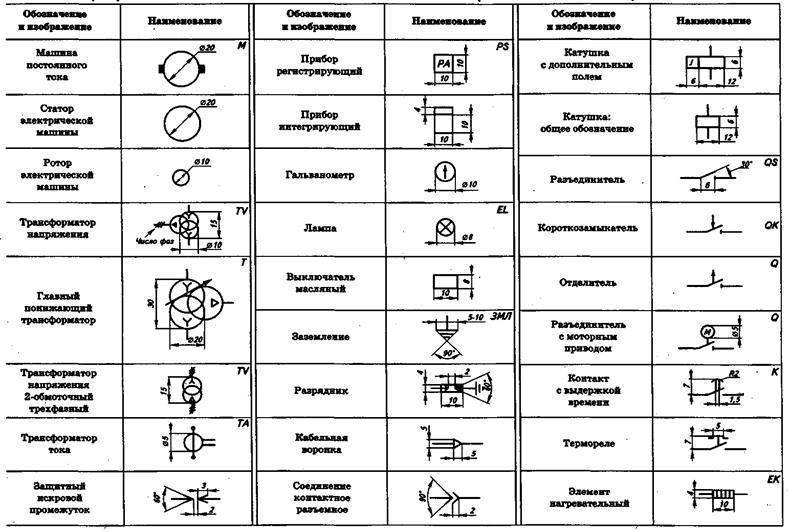

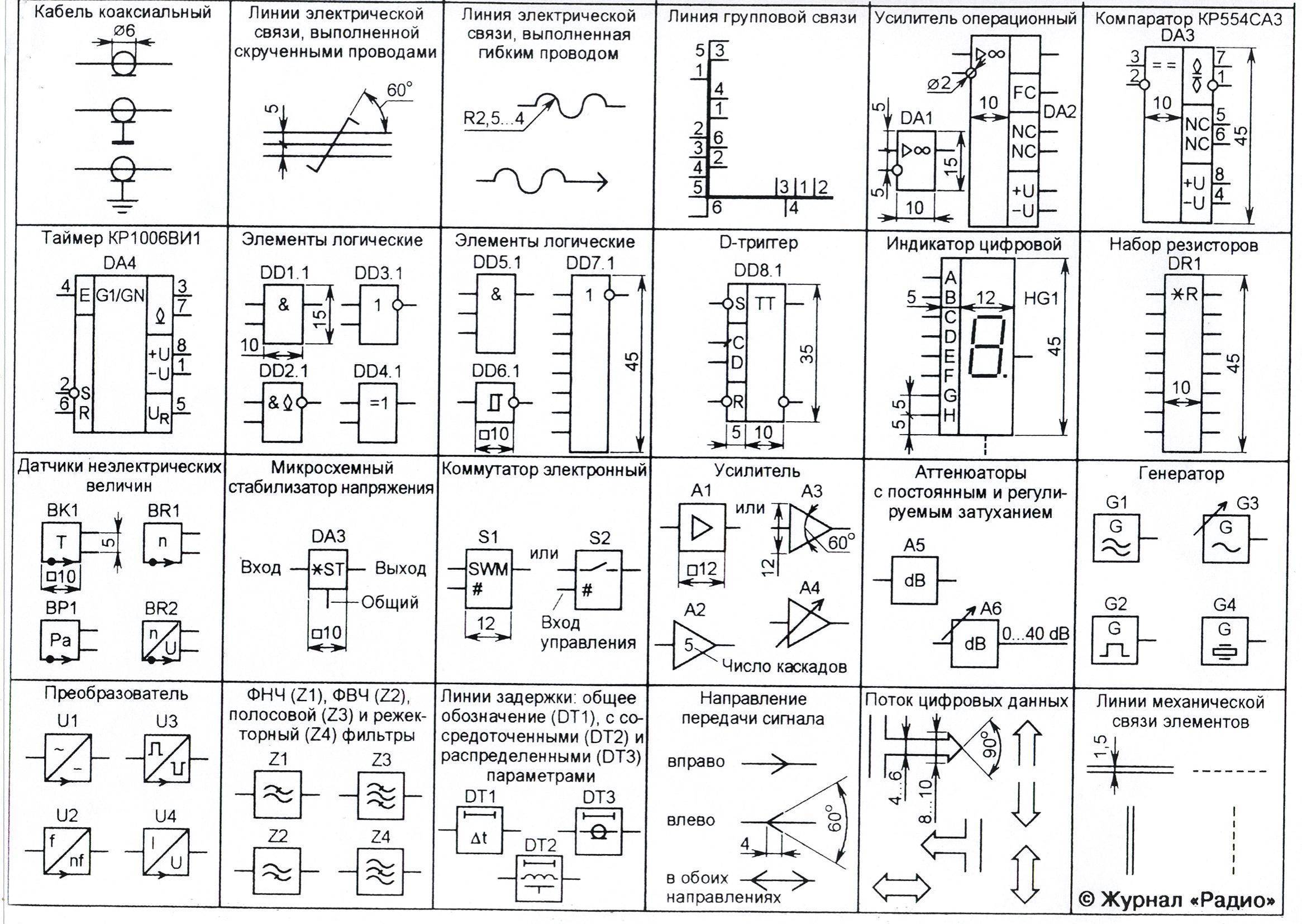

Рис. 55. Размеры и пропорции условных электротехнических обозначений

Линии связей между элементами схемы проводят параллельно или взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не применяются.

Принципиальная схема показывает соединение только основных элементов цепи, без комплектующей арматуры (электророзетки, вилки, ламповые патроны). Поэтому электромонтажнику необходимо иметь ещё одну схему — монтажную.

Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую арматуру и места подключения проводов. Пример монтажной схемы приведён на рисунке 54, б. По этой схеме электромонтажник видит, что все элементы электрической цепи крепятся на монтажной плате. Источником служит батарея от карманного фонарика. Монтажные провода, идущие к батарее, припаиваются непосредственно к её электродам. Малогабаритная лампочка вворачивается в ламповый патрон, закреплённый на плате. Монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключателю. Контакты выключателя закреплены также на монтажной плате.

Принципы составления

Технологическая схема должна составляться в строгой последовательности и соответствии с основными принципами. Она должна включать методы и способы производства, правила выполнения технологических процессов, условия работы, четкий порядок и последовательность этапов. Если производство сложное и объемное, для каждого отдельного этапа может быть разработан индивидуальный проект.

Вектора в данном случае указывают на движение продукта. Главная задача проектирования в том, что вектора должны быть направлены в одну сторону, если существует поступательно-возвратное перемещение продукта между блоков, это усложняет восприятие информации. Все должно быть четко понятно и структурировано, читая схему, инженер должен понимать все процессы, от начала поступления сырья, до хранения готового продукта.

Часто блочные схемы дополняются буквенными и цифровыми данными, указывающие на тип оборудования. Операции могут выражаться в виде треугольников, кругов, прямоугольников и других геометрических фигур. Это значительно упрощает процесс чтения, и делает ее меньше и лаконичнее.

Типовая принципиальна технологическая схема обычно содержит перечень следующих этапов:

  1. Этап приема основного сырья, заготовок, готовых элементов и дополнительных компонентов, расположение в складских помещениях с описанием процесса погрузочных работ.
  2. Первичная обработка сырья или заготовок.
  3. Основной этап производства, предусматривающий изготовление ключевых деталей, компонентов или узлов готового продукта.
  4. Этап монтажа и комплектации товара, предусматривающий соединение полученных ранее компонентов и узлов.
  5. Упаковка готового товара.
  6. Отгрузка товара на склад для хранения или поставка покупателям.

Конечно же, разработка принципиальной аппаратурно-технологической схемы может значительно отличаться в зависимости от типа производимой продукции. В некоторых случаях она может занимать несколько листов, а в некоторых – более сотни страниц.

Популярные статьи  Что такое самоиндукция?

К счастью, в наше время составлять схемы вручную не нужно, существует определенный набор компьютерных программ, позволяющих упростить и ускорить процесс выполнения проекта. К таким программам можно отнести CADE, Concept Draw Pro и Diagram Designer. Они имеют определенные шаблоны, основываясь на которых можно создавать собственный проект. Имеющийся функционал упрощает процесс создания схем, диаграмм и графиков, вводя исходные данные.

Очень важно постоянно усовершенствовать первичный проект, исходя из полученной информации в процессе производства. Если проект разрабатывается для нового предприятия, ее стоит расширить, включив несколько дополнительных разделов, регламентирующих следующие операции:

Если проект разрабатывается для нового предприятия, ее стоит расширить, включив несколько дополнительных разделов, регламентирующих следующие операции:

Подготовка помещения.Если планируется строительство нового помещения, следует рассчитать минимально возможною площадь производственного отдела и складов. Если планируется эксплуатация готового помещения, лини производства должны располагаться компактно, в соответствии с конструктивными особенностями здания, а также не мешать свободному перемещению грузов и работников. Должна учитываться пожарная безопасность.
Подготовка оборудования.Оборудование подбирается в зависимости от объемов, характеристик помещения и объема капитальных вложений. Предпочтение отдается компактным моделям, позволяющим выполнять такой же объем работ, как и более габаритные аналоги. При этом все элементы линии должны полноценно совмещаться и работать в комплекте. При возможности проектируется установка автоматизированных систем.
Подготовка персонала.Персонал предприятия должен иметь необходимую квалификацию, при необходимости пройти дополнительное обучение или инструктаж по эксплуатации оборудования

Важно, чтобы работники соблюдали правила безопасности и трудовой дисциплины, а также полностью понимали и разбирались в технологической схеме изготовления своего продукта. Важно наладить вертикаль управления, информация должна быстро передаваться от исполнителей к руководству, а в обратном направлении – приказы и постановления.

Если технологическая схема разработана с соблюдением необходимых требований, производственное помещение ей отвечает, а сотрудники четко понимают свои обязанности, эффективность изготовления товара будет на высоком уровне.

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

Порядок разработки монтажной схемы, её назначение и сфера применения

Кинескопный телевизор

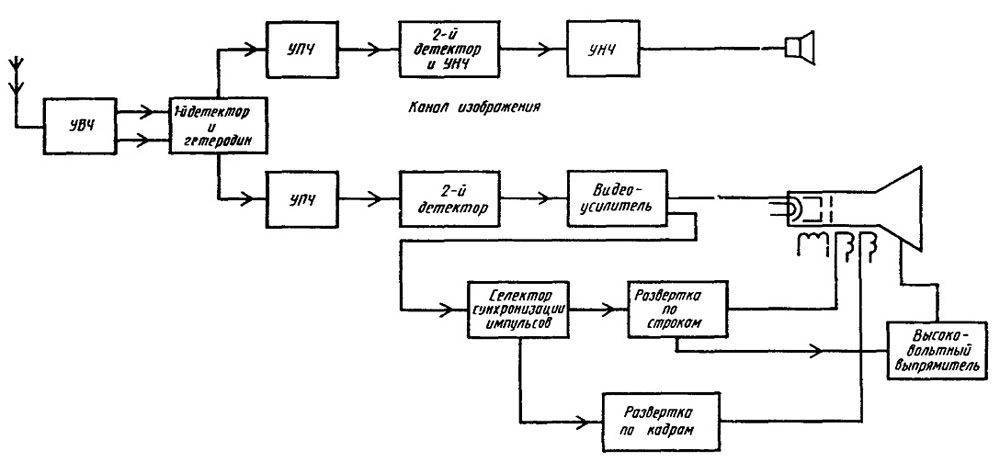

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема: отличия и важные определения

Порядок разработки монтажной схемы, её назначение и сфера применения

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Порядок разработки монтажной схемы, её назначение и сфера применения

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

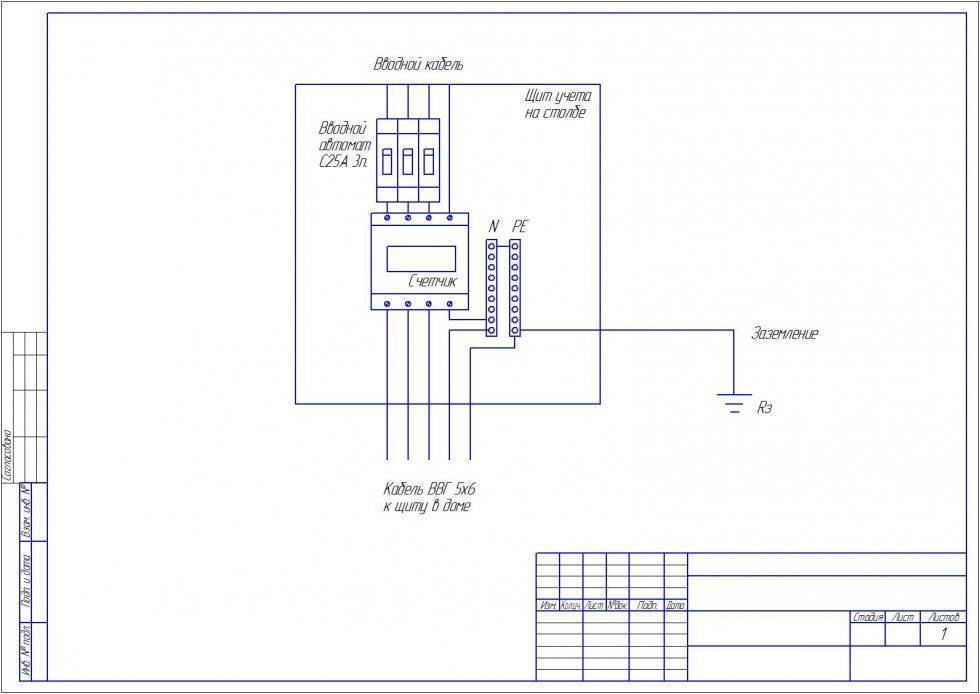

Как пользуются монтажной электрической схемой

Порядок разработки монтажной схемы, её назначение и сфера применения

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

  • высоту розеток над уровнем пола;
  • необходимое исполнение выключателей для помещений с повышенной влажностью;
  • козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

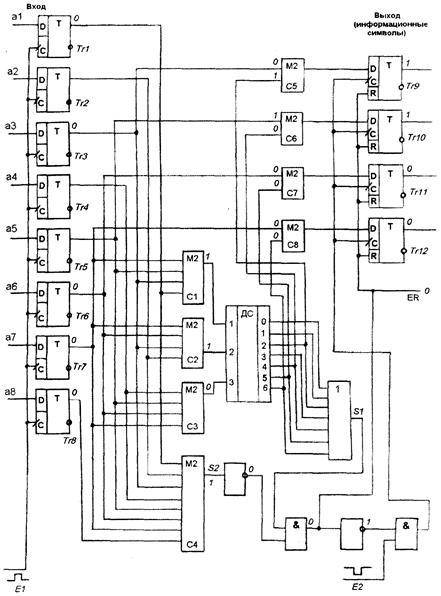

Что это такое: принципиальная электрическая схема

Порядок разработки монтажной схемы, её назначение и сфера применения

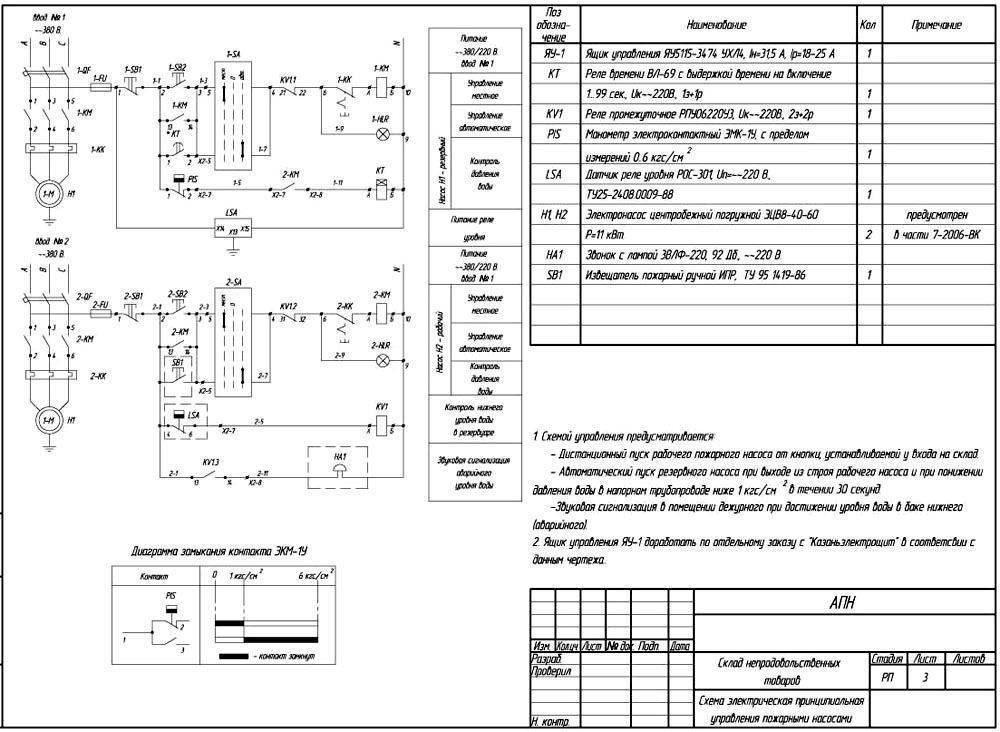

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией
