Электромагнитные контакторы iek, abb, мк

Контакторы серии КМИ

Нормативная и техническая документация

По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.

Условия эксплуатации

Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.

При подборе контакторов КМИ обращайте внимание на структуру условного обозначения

Основные технические характеристики

Технические характеристики силовой цепи

Технические характеристики цепи управления

Присоединение силовой цепи

Присоединение цепи управления

Параметры Значения
Гибкий кабель, мм2 1—4
Жесткий кабель, мм2 1—4
Крутящий момент при затягивании,  Нм 1,2

Технические характеристики встроенных дополнительных  контактов

Параметры Значения
Номинальное напряжение Uе , В перем. тока до 660
пост. тока
Номинальное напряжение изоляции Ui , В 660
Ток термической стойкости (t°≤40°) Ith , А 10
Минимальная включающая способность Umin , В 24
Imin , мА 10
Защита от сверхтоков — предохранитель gG, А 10
Максимальная кратковременная нагрузка (t ≤1 с), А 100
Сопротивление изоляции, не менее, МОм 10

Контакторы серии КМИ могут применяться для создания типовых электрических схем.

Электрическая схема реверсирования

Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.

 Электрическая схема «звезда — треугольник»

Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.

 Особенности конструкции и монтажа

Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.

Существуют два способа монтажа контакторов:

  1. Быстрая установка на DIN,рейку:

КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.

  1. Монтаж при помощи винтов.

Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.

Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.

Габаритные размеры

Типоисполнение Размер, мм
В С D
КМИ 10910. КМИ 10911 74 79 45
КМИ 11210, КМИ 11211 74 81 45
КМИ 11810, КМИ 11811 74 81 45
КМИ 22510, КМИ 22511 74 93 55

Размеры

КМИ 23210, КМИ 23211

КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512

КМИ 48012, КМИ 49512

Установочные размеры

Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку

Типоисполнение Размер, мм
С B D
КМИ 10910, КМИ 10911 82 74 45
КМИ 11210, КМИ 11211 82 74 45
КМИ 11810, КМИ 11811 87 74 45
КМИ 22510, КМИ 22511 95 74 55
КМИ 23210, КМИ 23211 100 83 55

ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284

Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль

Типоисполнение Размер, мм
С G
КМИ 10910, КМИ 10911 80 35
КМИ 11210, КМИ 11211 80 35
КМИ 11810, КМИ 11811 85 35
КМИ 22510, КМИ 22511 93 93
КМИ 23210, КМИ 23211 98 98
Типоисполнение Размер С, мм
КМИ 34010, КМИ 34011 114
КМИ 35012 114
КМИ 46512 114
КМИ 48012 125
КМИ 49512 125

Исполнение электрических классических контакторов

Электрические классические контакторы – они же магнитные пускатели, обычно имеют группы контактов – основную и вспомогательную.

Контактные группы (чаще всего) находятся в нормально разомкнутом состоянии. Только при условии подачи напряжения питания на индукционную катушку прибора, контактные группы прибора изменяют своё состояние.

Три верхних клеммы основной группы служат для подключения входного трехфазного переменного тока, как правило, напряжением не менее 380 вольт. Эта контактная группа оснащена усиленными винтовыми зажимами под маркировкой «L1», «L2», «L3».

Электромагнитные контакторы iek, abb, мк
Назначения терминалов: 1 — подвод линейного напряжения; 2, 11 — выход под нагрузку; 3, 5 — питание катушки; 4, 6 — вспомогательный; 7 — чувствительность; 8, 9 — кнопки отключения и сброса вручную; 10 — вспомогательная группа

Вторая основная группа клемм, назначенная под питание нагрузки (электродвигателя или другой), расположена в нижней части конструкции прибора и также имеет винтовые зажимы, маркированные «T1», «T2», «T3».

Популярные статьи  Как установить точечные светильники в гипсокартон?

Каждый прибор традиционно маркируется буквенно-цифровой комбинацией символов. Маркировка располагается на корпусе прибора и несёт базовую информацию об устройстве. Например:

А – 26 – 30 – 10

Здесь символом «А» обозначается серия устройства. Далее цифра «26» отмечает номинальный ток (26А) для нагрузки в виде асинхронного электродвигателя.

Цифра «30» обозначает число нормально открытых и нормально закрытых силовых контактов (соответственно 3 и 0). Цифра «10» указывает на число вспомогательных «NO» и «NC» контактов (1 и 0).

Назначение вспомогательной коммутации

Вспомогательные контакты часто используется в составе логической цепи реле или применяются в составе какой-либо другой части схемы управления нагрузкой. Типичное напряжение коммутации здесь 220В переменного тока.

Электромагнитные контакторы iek, abb, мк
Схема подключения (классика): 1 — магнитный пускатель; 2 — токовое защитное реле; 3 — электродвигатель; 4 — кнопка «СТОП»; 5 — кнопка «ПУСК»; 6 — кнопка сброса аварии

Вспомогательные контактные группы могут иметь разную конфигурацию, в зависимости от модели прибора и производителя. Состояние контактов возможно как нормально закрытое, так и нормально открытое. Обычно имеет место комбинация состояний.

Терминальный набор вспомогательного интерфейса обычно рассчитан под номинальный ток существенно ниже, чем пропускают основные контакты.

Однако механизм вспомогательной группы действует в единой связке с главным механизмом коммутации электрического контактора.

Как правило, маркировка вспомогательных клемм выполняется цифровым кодом. Например, «13» и «14», «82» и «83» и т.п. К этой же категории в какой-то степени относятся и клеммы питания индуктивной катушки электромагнитной системы прибора.

Контактные клеммы питания катушки традиционно имеют маркер «А1» и «А2». На эти клеммы подводится напряжение управления электромагнитным механизмом, обычно по классической схеме (см. выше).

Ошибки, допускаемые при монтаже МК

Наиболее часто встречаемые ошибки, совершаемые при подключении электрооборудования через модульные контакторы, являются следствием невнимательности или игнорирования правил эксплуатации.

Ошибка 1. Отказ от установки в силовую цепь защитных средств автоматики.

Это чревато нарушениями режима работы оборудования, которое оказывается незащищенным от аварийных режимов и сетевых изменений. Результатом может стать его выход из строя или поражение обслуживающего персонала электрическим током (в случае возникновения утечки тока на корпус).

Ошибка 2. Отсутствие на реверсивной схеме «защиты от дурака», то есть дополнительных контактов, исключающих одновременное включение двух режимов запуска.

Такой недочет может стать причиной короткого замыкания и серьезной поломки.

В заключение нужно отметить, что модульный контактор является универсальным коммутационным устройством, прекрасно подходящим для использования на производстве и в быту. Главное условие — соблюдение техники эксплуатации и правил безопасности.

Проверка работоспособности магнитного пускателя и его ремонт

Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.

Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.

Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.

Схема подсоединения контакторного устройства на 220 вольт

При подсоединении к однофазной сети пускового устройства на 220 В, электричество к магнитной катушке (КМ 1) будет проходить через ряд клемм и тепловое реле. Они соединяются в единую кнопочную цепь с кнопочным устройством включения (SB2) и кнопкой остановки (SB1).

При запуске коммутационного аппарата энергия вначале попадает на катушку. Одновременно происходит втягивание якорного элемента сердечником пускового прибора. Как следствие, силовые движущиеся контакты оказываются замкнутыми и напряжение поступает непосредственно к оборудованию.

Электромагнитные контакторы iek, abb, мк

Затем контакт с кнопкой оказывается отпущен, но цепь остается замкнутой и продолжает проводить ток, благодаря параллельному соединению дополнительного контакта (КМ1). Его магнитный контакт пребывает в замкнутом виде. Подобная схема включения обеспечивает поступление на катушечный элемент напряжения с какой-либо фазы (L3). Далее, нажатием кнопки СТОП выполняется отключение энергии с возвращением движущихся контактов в начальное состояние. Напряжение прекращает поступление, и оборудование отключается. По такому же принципу работает тепловое реле (Р), подключаемое в разрыв нуля (N), подводящего электричество к катушке.

Устройство и принцип работы

Электромагнитные контакторы iek, abb, мк

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается

В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

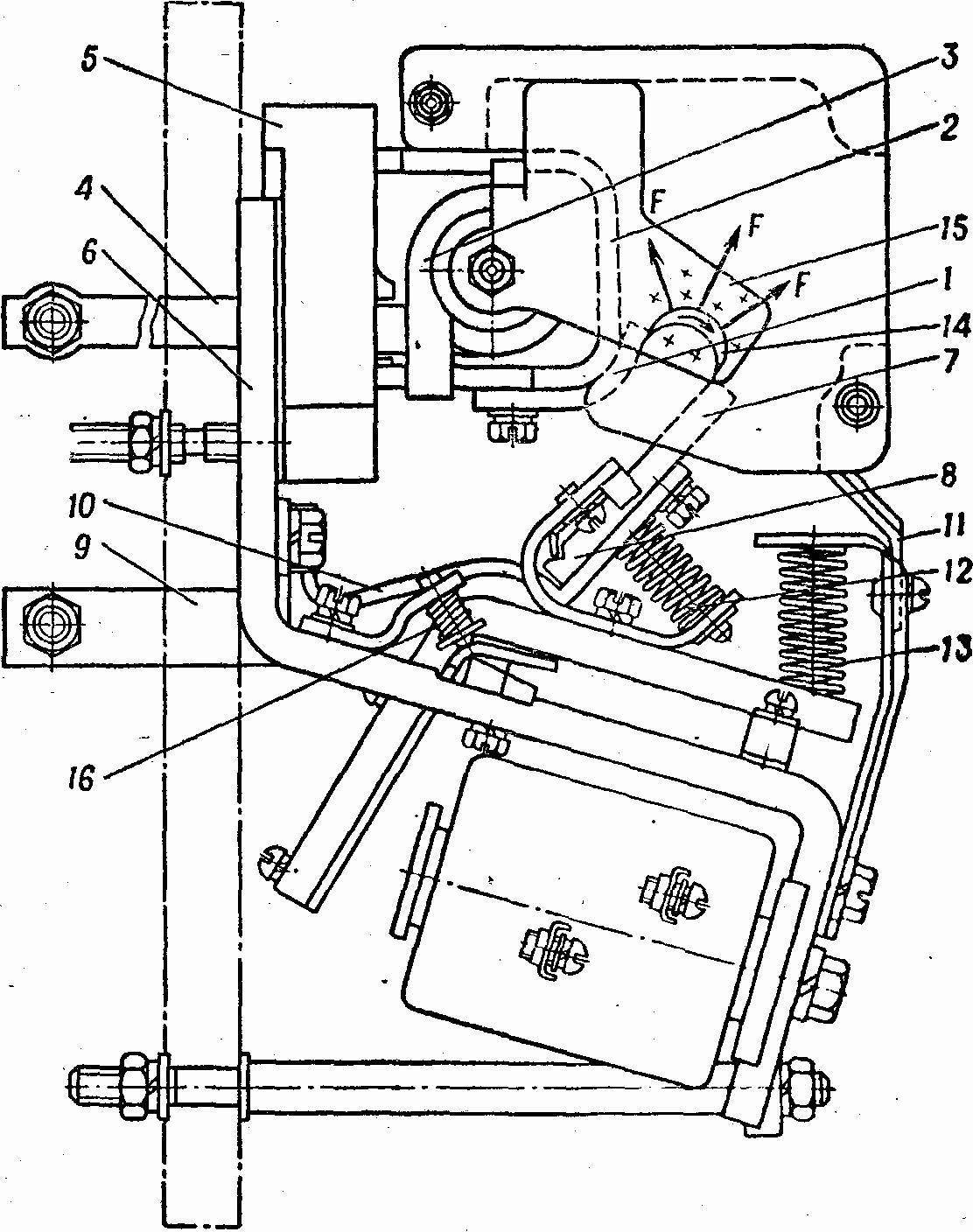

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Электромагнитные контакторы iek, abb, мк

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

  • группа контактов, выполненная из высококачественной меди;
  • корпус из диэлектрических материалов;
  • соединенная с электромагнитом напрямую контактная планка;
  • электромагнитная катушка;
  • дугогасительные элементы, которые необходимы при управлении большими токами.
Популярные статьи  Как правильно посчитать потребление мощности всех электроприборов?

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

Электромагнитные контакторы iek, abb, мк
Схема включения-выключения с тепловой защитой трехфазного двигателя

1 — автоматический выключатель;

2 — кнопочная станция (альтернативное название «кнопочный пост»);

3 — дополнительные контакты (в данной схеме — магнитного пускателя);

4 — основные контакты (в данной схеме — магнитного пускателя);

5 — катушка магнитного пускателя;

6 — элементы термореле;

7 — трехфазный двигатель.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

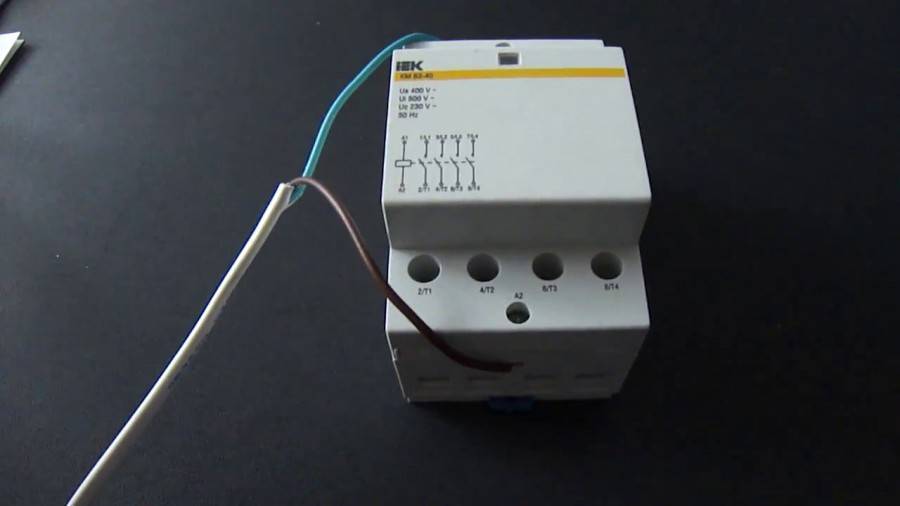

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Электромагнитные контакторы iek, abb, мкДля подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

Электромагнитные контакторы iek, abb, мкЭлектромагнитные контакторы iek, abb, мк

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Устройство и принцип работы

Сокращенно модульные контакторы обозначаются КМ и МК, приборы состоят из 2 систем: контактной и дугогасительной, управляющим элементом служит электромагнит, также дополнительно имеется набор контактов.

Электромагнитные контакторы iek, abb, мк

Принцип работы модульных контакторов сводится к следующему:

Магнитное поле сети воздействует на контакты, и они замыкаются. Когда устройство включается, его катушка насыщается напряжением, магнитный якорь из металла сцепляется с сердечником, и тогда контакты открываются или закрываются, все зависит от исходного положения оборудования.

Электромагнитные контакторы iek, abb, мк

Контактная пружина обеспечивает фиксирование натяжения контактов, во время стыковки которых подвижный перекатывается на неподвижный. Пускатель оснащается дополнительными контактами, с их помощью управляется катушка и включается реверсивный ход.

Популярные статьи  Электрическое оборудование (электрооборудование): определение, примеры, классификация

Электромагнитные контакторы iek, abb, мк

Дугогасительная система – это ограничитель, срабатывающий, когда электрическая дуга резко обрывается или наблюдаются скачки напряжения.

Электромагнитные контакторы iek, abb, мк

Инструкция, как подключить модульный контактор, содержит исключительно полезные рекомендации, с которыми важно ознакомиться заранее.

Принцип действия контактора:

Включение контакторапроисходит при подаче напряжения на обмотку электромагнитного привода. Якорь электромагнита притягивается к сердечнику. Одновременно с якорем подвижный контакт притягивается к неподвижному и происходит замыкание силовой электрической цепи.

Отключение контактора происходит при снятии напряжения с катушки электромагнита. Подвижные контакты отпадают от неподвижных под действием силы тяжести подвижных частей и усилия отключающей (возвратной) пружины.

число главных контактов:

для контакторов постоянного тока 1-2;

для контакторов переменного тока 2-5).

номинальный ток главной цепи;

предельная коммутационная способность – максимальный ток, который способен отключить контактор и быть пригодным для дальнейшей эксплуатации;

номинальное напряжение главной цепи – до 660В;

номинальное напряжение цепи управления – 12, 24, 48, 110, 220В;

коммутационная износостойкость – это способность аппарата выдерживать определенное число коммутаций при наличии тока в главной цепи и быть пригодным для дальнейшей эксплуатации. До 2 млн. циклов;

механическая износостойкость– это способность аппарата выдерживать определенное число коммутаций без тока в главной цепи и быть пригодным для дальнейшей эксплуатации. Для контакторов 10÷20 млн. циклов;

частота включения в часдля различных серий контакторов составляет 150, 300, 600, 1200, 3600 циклов в час;

собственное время включения– отрезок времени с момента подачи команды на включение до полного замыкания контактов;

собственное время отключения– отрезок времени с момента подачи команды на отключение до погасания дуги;

напряжение и ток вспомогательных контактов;

число вспомогательных контактов и их вид(размыкающие, замыкающие).

Подробно об электромагнитных пускателях

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Электромагнитные контакторы iek, abb, мк

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

  • Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
  • Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
  • Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.Электромагнитные контакторы iek, abb, мк

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.Электромагнитные контакторы iek, abb, мк

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.Электромагнитные контакторы iek, abb, мк

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.Электромагнитные контакторы iek, abb, мк

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо. . Сечение и типы подключаемых проводов указываются в технической документации

Сечение и типы подключаемых проводов указываются в технической документации.
