Что такое время расцепления (применительно к автоматическому выключателю)

Содержание

Деление на группы A, B, C, D

Для работы в различных сетях выпускаются автоматические выключатели, обладающие различными время–токовыми характеристиками. По этому признаку, в соответствии с ГОСТ Р 50345-99

, все автоматы делятся на четыре группы — «A», «B», «C» и «D». К аппаратам каждой из этих групп предъявляются свои требования в части защитных характеристик. Рассмотрим их подробнее.

К расцепителям автоматов с характеристикой типа «A» предъявляется одно требование: при протекании токов, превышающих номинальное значение в 5 раз, его отключение должно происходить за время, меньшее 0,1 с.

Что касается автоматов с характеристиками «B», «C» и «D», существуют как общие для всех трёх групп, так и индивидуальные требования. Они нормируют время отключения при различных уровнях превышения номинального тока:

  • при токе 1,13 Iном, то есть, превышающем номинальное значение на 13%, автоматы с номиналом до 63 ампер должны работать до отключения не менее одного часа, выключатели на ток свыше 63 ампер, соответственно не менее двух часов;
  • ток 1,45 Iном должен приводить к отключению автоматов с номиналом до 63 ампер менее, чем за один час, автоматов свыше 63 ампер – менее, чем за два часа;
  • при превышении номинального тока на 155% (2,55 Iном), автоматические выключатели до 32 ампер отключаются в течение времени от 1 до 60 секунд, автоматы более 32 ампер — от 1 до 120 с.

Характеристики отключения каждой из групп, выглядят следующим образом:

  • тип «B» отключается более, чем за 0,1 секунду при троекратном превышении номинального тока и менее, чем за 0,1 сек. при десятикратном;
  • отключение выключателей типа «C» — более 0,1 сек. при 5*Iном, менее 0,1 сек. при 50 Iном;
  • автомат типа «D» не должен срабатывать ранее 0,1 сек. при десятикратном увеличении номинального тока.

Автоматы с нерегулируемыми и регулируемыми расцепителями.

Токовая уставка расцепителя автомата 0,4 кВ обозначается как Ir и для некоторых устройств может изменяться в достаточно широких пределах по отношению к номинальному току автомата. Например, для термомагнитных расцепителей этот диапазон обычно равен (0,7-1)*In, для современных электронных — (0,4-1)*In. Это и есть автоматы с “расцепителем с регулируемой характеристикой”

На Рис. 1 представлена времятоковая характеристика такого автомата  — Compact NSX с расцепителем TM-D.

Рис.1 Характеристика срабатывания расцепителя TM-D и его контрольные токи. (из каталога Compact NSX 100-630 А, Schneider Electric)

Весь график на Рис.1 построен в относительных единицах тока Ir, о чем свидетельствует надпись внизу. То есть сначала вы выбираете Ir в долях от In и после уже смотрите характеристику отключения расцепителя на Рис.1 в долях Ir.

На Рис.1 есть три характерных точки для теплового расцепителя (это наша защита от перегрузки кабеля согласно ПУЭ 3.1.11):

  • Это сам номинальный ток расцепителя Ir;
  • Ток гарантированного нерасцепления Int, равный 1,05*Ir;
  • Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,2*Ir.

Искомый проверочный ток для защиты от перегрузки кабеля согласно ПУЭ 3.1.11 — это ток трогания It, т.е. ток при котором расцепитель гарантированно отключит выключатель в течении контрольного времени. Запомним это результат.

Теперь приведем пример автомата с “расцепителем с нерегулируемой характеристикой”. Для этого подойдет обычный модульный автомат iC60 и его времятоковая характеристика при контрольной температуре (30 гр.С). Характеристика отключения (B,C,D) может быть любая — она нас сейчас не интересует.

У такого автомата ток номинальный ток расцепителя равен номинальному току автомата, Ir=In.Тогда согласно характеристики на Рис.2 получим те же три точки, характерные для любого расцепителя:

  • Номинальный ток расцепителя Ir;
  • Ток гарантированного нерасцепления Int, равный 1,13*Ir;
  • Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,45*Ir.

Но в этом случае, согласно тому же пункту ПУЭ, проверочным током будем именно номинальный ток расцепителя Ir, а не It. То есть ток, который отличается на 45% от того, что использовался бы при регулируемом расцепителе! Можете еще раз прочитать определение в п.3.1.11. и убедиться самостоятельно.

Внимание вопрос: если физический смысл характеристик обоих типов расцепителей абсолютно одинаковый, то почему есть разница в методиках их проверки по условиям защиты от перегрузки? Как возможность регулирования Ir может влиять на контрольный ток проверки? И вообще, какого черта?

Первый раз, когда я это увидел, я подумал, что у меня поехала крыша и мне пора заканчивать с расчетами уставок. Потому, что согласно этому пункту получалось, что я ничего не понимаю в этом деле. Потом я решил докопаться до сути вопроса и узнать, кто же разлучил этих братьев-расцепителей. Я начал рыть в этих ваших интернетах всю доступную информацию. Шли годы… И вот наконец я обнаружил первоисточник. Устраивайтесь поудобнее, сейчас будет развязка

Селективность в двух словах

Тема сложная, намеренно многого не договариваю

Постараюсь упростить и сказать только самое важное

Основная идея — выключатель «ВЕРХНИЙ» должен быть больше по номиналу, чем «НИЖНИЙ». И чем больше эта разница, тем лучше для надежности электрощита.

Посмотрите на таблице ниже — Если мы ставим в качестве нижнего

автомат С16А — то выше следует ставить 20А или 25А. Но для 20А ток короткого замыкания должен составлять всего 45А, а это крайне низкое значение, которое можно получить только вдали от трансформаторной подстанции (подробнее о токах КЗ в отдельной статье).

На примере схемы электрощита выше (Рис.1) — можно видеть странное решение — вводной автомат 32А, и на отходящей линии варочной поверхности (4й автомат группы Кухня) — тоже 32А! Крайне странное решение!

Отмечу, что полная селективность достигается только в автоматах (для хар. С) 1А к 32А и 1А к 40А. Что кажется непозволительной роскошью для бытовых и простых коммерческих электрощитов.

Если вы воспользуетесь на НИЖНИХ (отходящих) автоматах характеристикой B, а на ВЕРХНЕМ (питающем) характеристикой D, то значительно улучшите селективность и адекватность работы электрощита.

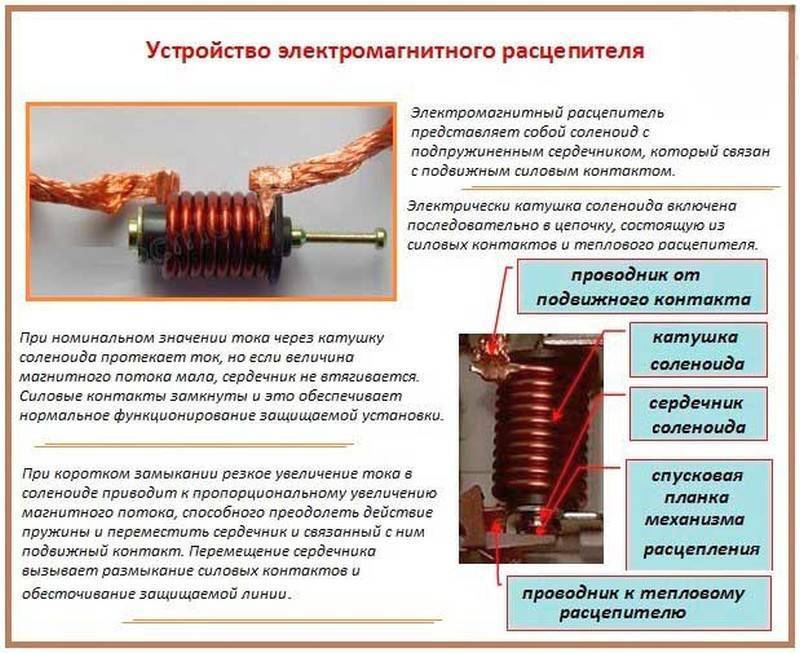

Автоматы с электромагнитным расцепителем

Чтобы оперативно отключить сразу несколько линий при образовании короткого замыкания, применяется электромагнитный расцепитель, представляющий собой индукционную катушку. Внутри этой катушки находится сердечник. При работе системы в стандартном режиме, ток в катушке не создает сильного магнитного поля и никак не влияет на положение сердечника. Но когда происходит короткое замыкание, сила тока многократно возрастает за миллисекунды, и под влиянием увеличившейся силы магнитного поля сердечник моментально двигается в сторону, оказывая давление на механизм выключения автомата.

Сила тока при замыкании возрастает мгновенно, что ведет к такому же моментальному срабатыванию приспособления. Быстрое отключение энергосети дает возможность избежать тяжелых повреждений от сверхтоков.

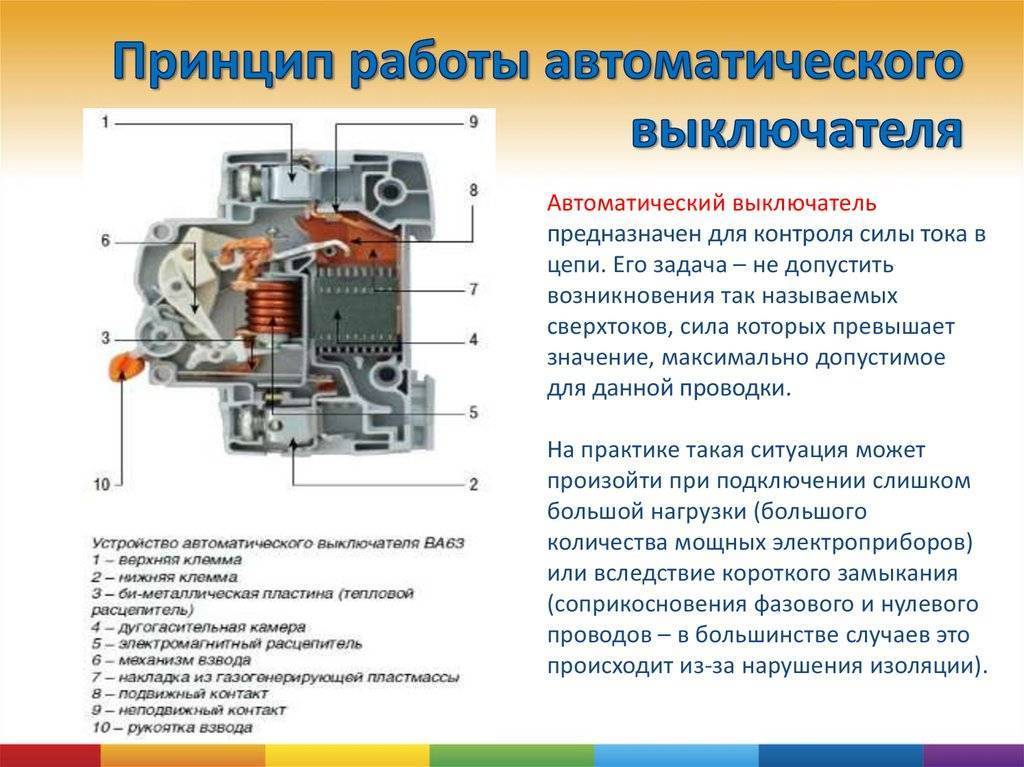

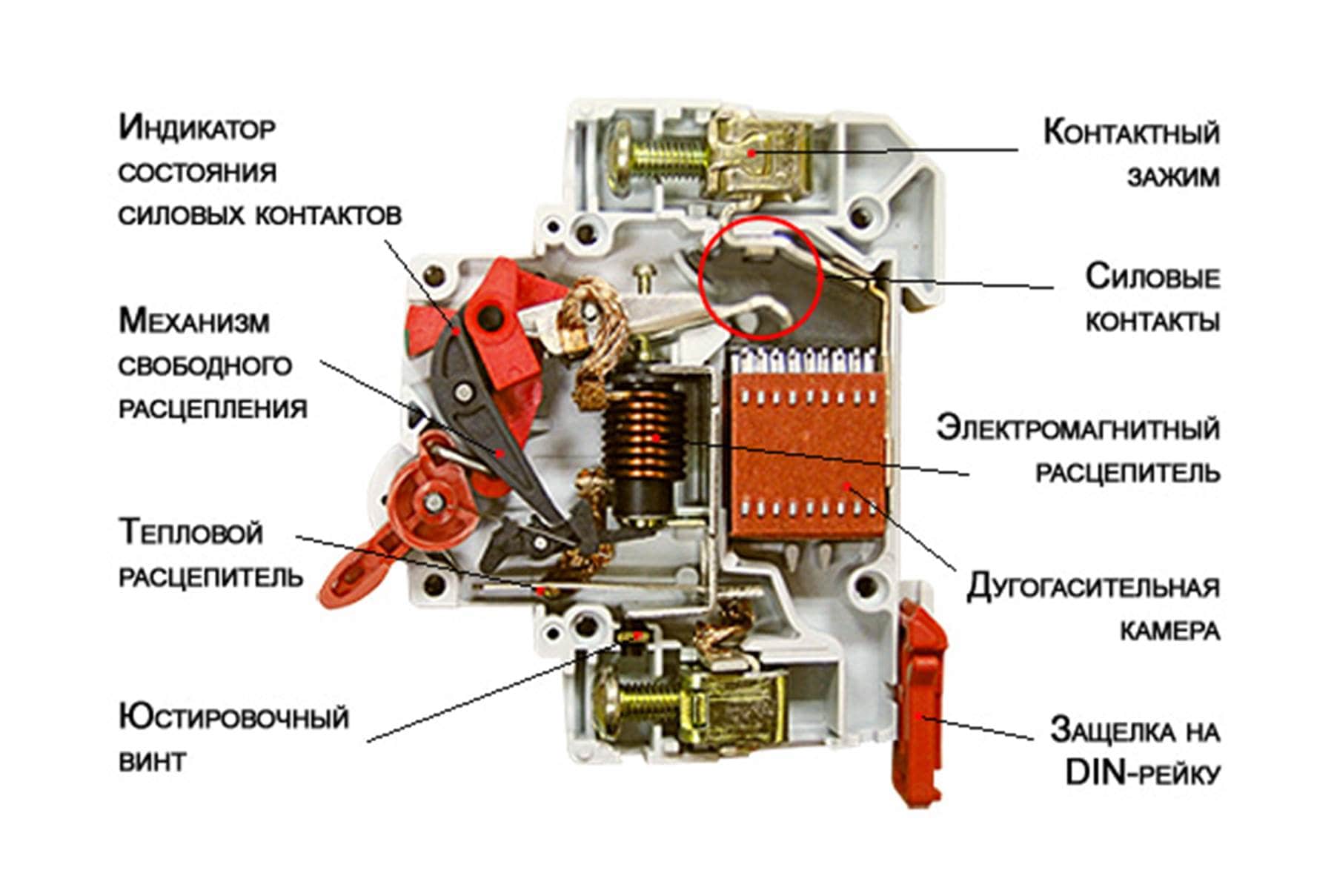

Конструкция и принцип работы автомата

Сложно будет определиться с выбором, не разобравшись с устройством автоматического выключателя. Давайте посмотрим, что скрыто в миниатюрной коробочке из тугоплавкого диэлектрического пластика.

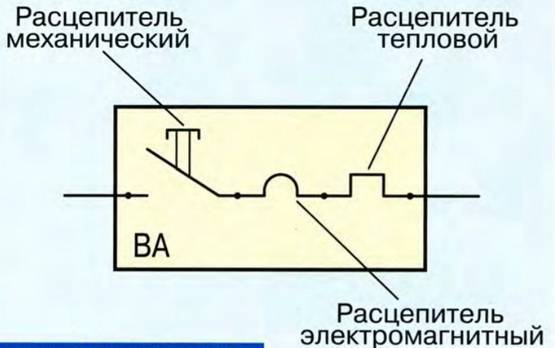

Расцепители: их типы и назначение.

Основные рабочие органы автоматических выключателей – расцепители, осуществляющие разрыв цепи в случае превышения нормативных эксплуатационных параметров. Расцепители различаются по специфике действия и по диапазону токов, на поступление которых они обязаны реагировать. В их рядах числятся:

Популярные статьи  Какие причины поочерёдного мигания зелёным цветом, двухцветного индикатора, первого и второго каналов в реле РЭВ-201М?

Есть еще нулевые или минимальные расцепители, применяемые чаще всего в качестве дополнения. Они разъединяют сеть при снижении напряжения до какого-либо предельного значения, указанного в техпаспорте. Неплохой опцией бывают дистанционные расцепители, позволяющие отключать и включать автомат, не открывая шкаф управления, и замки, фиксирующие позицию «выкл». Стоит учесть, что оснащение данными полезными дополнениями, ощутимо отражается на цене аппарата.

Применяемые в быту автоматы чаще всего оснащаются слаженно работающей комбинацией электромагнитного и теплового расцепителя. Значительно реже встречаются и используются аппараты с одним из данных устройств. Все же автоматические выключатели комбинированного типа практичней: два в одном во всех смыслах выгоднее.

Характеристики автоматического выключателя

Каждая характеристика имеет два токовых порога:

  1. Порог отказа — ниже этого порога триггер отключения не работает. Превышение этого порогового значения может привести к отключению автоматического выключателя.
  2. Порог срабатывания — выше этого порога срабатывание отключающего устройства будет работать на 100%.

В чем разница между этими характеристиками? Порог срабатывания электромагнитного отпуска (быстрый):

Характеристика A:

  • порог отказа — 2x номинальный ток автоматического выключателя (In)
  • порог срабатывания — 3-кратный номинальный ток автоматического выключателя (In)

Характеристика B:

  • частота отказа — 3x
  • порог активации — 5x In

Характеристика C:

  • частота отказа — 5x In
  • порог активации — 10x In

Характеристика D:

  • частота отказа — 10x
  • порог активации — 20x In

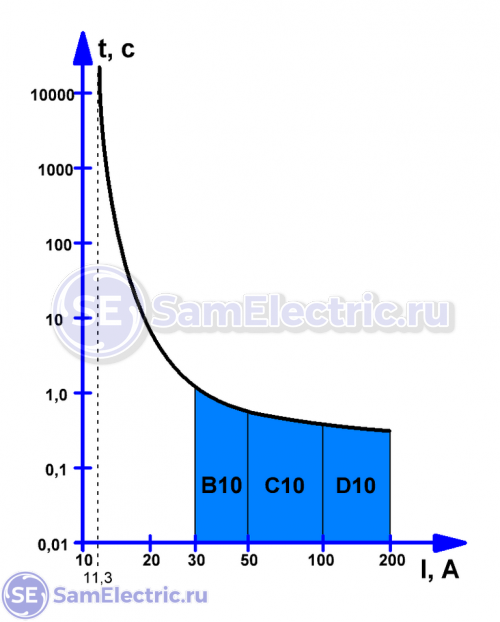

На графике можно увидеть 4 характеристики. Из приведенных выше данных можно сделать вывод, что автоматический выключатель с характеристикой А будет срабатывать как можно раньше, а автоматический выключатель с характеристикой D — позднее.

При включении, например, дрели, это устройство может на долю секунды потреблять всплеск тока, кратный номинальному току автоматического выключателя (так называемый пусковой ток). Предположим, что у нас есть автоматический выключатель с номинальным током 10 А, а в момент запуска дрель потребляет 35 А. Эта интенсивность в 3,5 раза превышает номинальный ток автоматического выключателя, то есть:

  • переключатель с функцией A сработает наверняка
  • переключатель с функцией B может сработать
  • переключатели C и D не будут выключаться

А что, если в системе появляется короткое замыкание, интенсивность которого может легко превысить 20-кратный номинальный ток автоматического выключателя? В случае короткого замыкания не существует разного времени задержки для выключателей которые отличаются только их характеристиками. Что это означает на практике? Если в вашем доме имеется выключатель максимального тока B16 (характеристика B, номинальный ток 16 A), а в распределительной коробке поставщика энергии, например C20, в случае короткого замыкания в цепи невозможно определить будет ли срабатывать B16 или C20, или оба одновременно.

Небольшой лайфхак о том, как выбрать необходимый выключатель для дома

Предложим несколько общих рекомендаций:

  • Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
  • При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.
    Рисунок 10. График для выбора АВ в зависимости от тока нагрузки

Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат — 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.

Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.

голоса

Рейтинг статьи

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Популярные статьи  Освещение в теплице: нормы, требования, нюансы и советы

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит

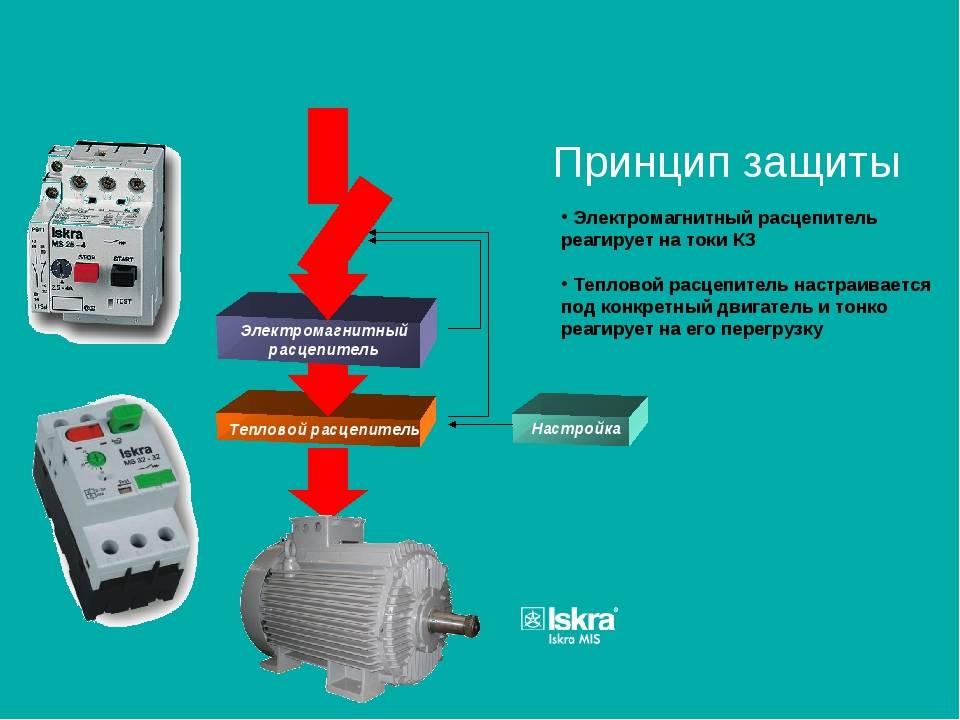

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Отличие от прочих коммутационных устройств

Может возникнуть вопрос, в чём заключается отличие автоматического выключателя от других коммутационных аппаратов, не способных коммутировать значительные токи. Дело в том, что коммутация токовых нагрузок, а именно их отключение, сопровождается возникновением электрической дуги. Причём, чем больше значение тока, тем сильнее дуговой разряд при отключении контактов. Горение дуги происходит в ионизированном воздушном пространстве, то есть, воздух становится электропроводящим. В зависимости от разрываемого тока и напряжения сети, дуговой разряд в промежутке определённой величины может вообще не погаснуть после отключения контактов.

Но это относится только к разъединителям. Автоматический выключатель оборудован специальными дугогасительными камерами, типовая конструкция которых содержит ряд параллельно расположенных пластин, они разделяют дугу на отдельные участки, где та и затухает. Также предусмотрен путь отвода образующихся при горении дуги газов. Персональной дугогасительной камерой оборудован каждый полюс автомата, что препятствует распространению ЭД на контакты соседних фаз.

Виды расцепителей автоматических выключателей

Что такое время расцепления (применительно к автоматическому выключателю)
Устройство защиты нагрузочной цепи представляетреле прямого действия, способное распознавать наступление аварийной ситуации и предотвращать развитие негативных процессов. Существует несколько видов расцепляющих устройств:

  • расцепители с защитой от сверхтоков и фиксированными заводскими настройками (тепловые компоненты с задержкой времени и электромагнитные мгновенного действия);
  • устройства селективного распознавания перегрузки от короткого замыкания с настройками номинального тока и времени выдержки (полупроводниковые, электронные);
  • компоненты с расширенной функциональностью (независимые, минимального и нулевого напряжения).

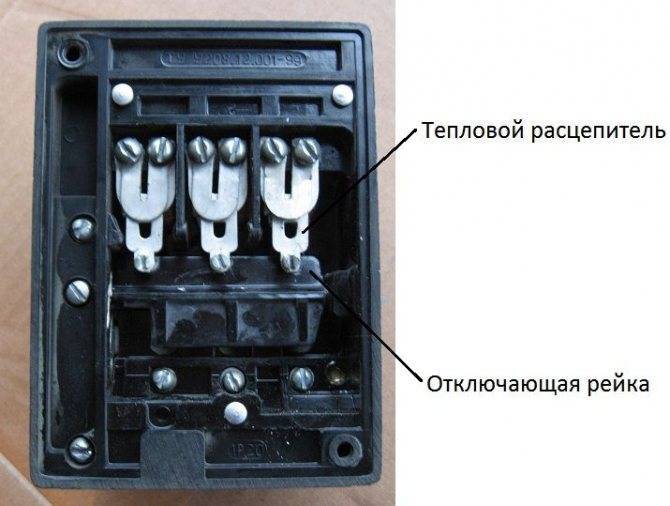

Тепловой

Тепловой расцепитель – биметаллическая пластина из 2 спаянных (сваренных или приклепанных) вместе полосок. Материалы для полосок подбираются таким образом, чтобы коэффициент температурного расширения одной отличался от аналогичного параметра другой. При прохождении электричества биметаллическая спайка нагревается сильнее, чем больше сила тока в ней. Если металл нижней полоски при нагревании удлиняется меньше, чем металл верхней, биметаллическая пластина изогнется вниз.

При определенном значении силы тока изгиба пластины достаточно для размыкания контактов автомата. Тепловой расцепитель реагирует на перегрузку ≥30% номинального значения тока, поэтому применяется для защиты от перегрузок. Время срабатывания находится в обратной зависимости от величины проходящего тока. В разных коммуникационных аппаратах оно составляет от секунд до 1–2 часов.

Что такое время расцепления (применительно к автоматическому выключателю)

Как правильно подключить PH-47 для нормальной работы (схема)?

Собранную модульную конструкцию (автомат + защитное устройство) традиционно подключают в соответствии с одной из двух рабочих схем:

  1. Питающее напряжение катушки берётся непосредственно с автомата.
  2. Используется независимое напряжение питания катушки PH-47.

Первый схемный вариант (А) предполагает использование питающего напряжения, необходимого для индуктивности электромагнита, которое берётся от любой фазы автоматического выключателя.

Отбор питающей фазы осуществляется на стороне автомата, где подключена нагрузка с подводом на клемму С2 прибора. Клемма С1 соединяется с одним контактом внешнего коммутатора, другой контакт которого «садится» на ноль (N).

Независимый расцепитель и рабочие схемы включения (А, В): L – фазная линия автоматического выключателя; N – рабочая «земля» (нулевой потенциал); С1, С2 – клеммы прибора типа PH-47; SB1 – коммутационный контакт (например, пожарной сигнализации)

Вторая схемная вариация (В) отличается только тем, что питающая линия устройства, образованная клеммами С1 и С2, получает напряжение не от автомата, а от стороннего источника. Например, такой источник может входить в состав той же системы пожарной сигнализации.

Технические моменты для конечного пользователя

Производитель устройств подобного рода, в частности, приборов PH-47, предоставляет пятилетнюю гарантию на защитный механизм. При этом указывается срок эксплуатации как минимум 15 лет, с учётом рабочего цикла устройства не менее 10 000 срабатываний.

Особенностью конструкций, между тем, является фактор непригодности к ремонту. То есть, по сути, вышедший из строя PH-47 отремонтировать своими руками невозможно, а потому неизбежно придётся приобретать другой экземпляр.

Здесь нужно отметить, что производитель рекомендует использовать импульсное напряжение питания катушки, чем гарантируется заявленная долговечность. В ином случае индуктивность электромагнита может попросту сгореть от перегрева и производитель гарантий уже не оставляет.

Последовательность действий пользователя при срабатывании защиты

Срабатывание защиты сопровождается сбросом автоматического выключателя (переводом рычага взвода в положение «отключено»). При этом кнопка «взвода» механизма PH-47 выводится в отжатое положение. Соответственно, конечному пользователю следует:

  1. Определить причину срабатывания защиты и восстановить систему.
  2. Перевести кнопку взвода защитного устройства PH-47 в положение «нажата».
  3. Взвести автоматический выключатель в рабочее положение («включено»).

Необходимо понимать: если причина срабатывания электрической защиты не выявлена и не устранена, взвести механизм (автоматический выключатель) в рабочее положение не удастся.

Выводы профессионального электрика

Рассмотренный прибор, предлагающий защитную функцию расцепителя для автоматических выключателей – действительно удобный и вполне практичный компонент. Однако при всех достоинствах расцепителя PH-47, видится негативным фактором отсутствие возможностей для ремонта прибора своими руками в случае выхода из строя.

Как показывает практика, довольно часто причинами неработоспособности независимого расцепителя является механическая часть устройства, но производитель позаботился о том, чтобы попытка вскрытия корпуса приводила к разрушению конструкции.

Конечно, при желании и наработанном опыте отремонтировать расцепитель PH-47 всё-таки допустимо. Но далеко не каждому удаётся это сделать без остаточных дефектов для конструкции. А такой результат — некачественное функционирование прибора.

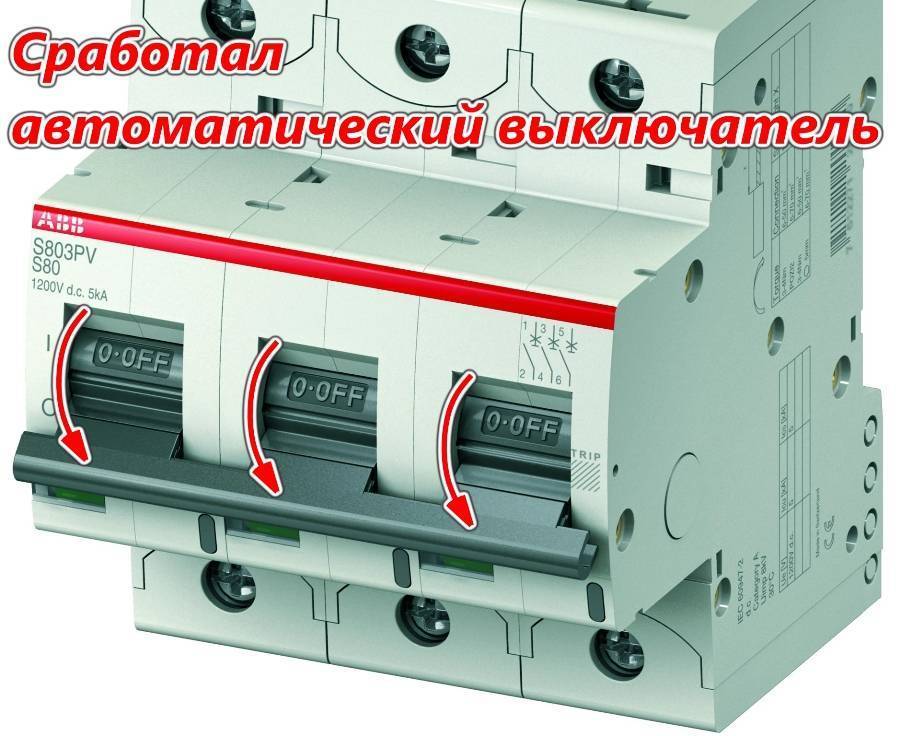

Внезапное отключение механизма

Специалистами была зафиксирована масса случаев, когда срабатывал расцепитель автоматического выключателя. Такая ситуация требует быстрого реагирования со стороны мастера. Для предотвращения негативных последствий специалисты определили основной перечень причин, которые провоцируют отключение механизма:

  • Изменение заданных ранее характеристик.
  • Резкое снижение напряжения в электрической цепи.
  • Выход из строя автоматов или непредвиденный сбой в системе.
  • Резкое повышение напряжения, изменение состояния тока.

Так как в бытовой отрасли присутствует столько негативных факторов, все современные устройства стали укомплектовывать сразу несколькими рабочими механизмами, которые позволяют быстро расцепить сеть. Их выпускают из механических, электромагнитных или же электронных частиц. Рациональное использование такого расцепителя помогает сохранить всю домашнюю технику в целостности и сохранности.

Характеристическая кривая теплового расцепителя автомата

На приведенном изображении выделена зона срабатывания теплового расцепителя , которая указана желтой стрелкой. В указанном диапазоне токов, то есть от нуля и до 80-160 Ампер (это как раз диапазон срабатывания от пятикратного до десятикратного превышения номинального тока автомата) работает в основном тепловой расцепитель. На графике видно, что при токе равном 16 Амперам, автомат C16 должен отключиться за время 2000 секунд и более, то есть защитное срабатывание автомата произойдет более чем через полчаса протекания тока с силой равной номиналу автомата. По мере увеличения силы тока, сремя срабатывания уменьшается и становится быстрым, то есть автомат гарантированно отключается за время менее 10 секунд при десятикратном превышении номинального тока. Здесь стоит отметить, что это гарантированное отключения, на самом деле,автомат может отключиться и раньше, например, при токе 80 Ампер, время отключения автомата составит от 0,02 до 20 секунд. Так же можно сказать, что за 1 секунду автомат может выключиться при любом токе в диапазоне от 80 до 160 Ампер. , условно начинающаяся для характеристики C с 120 Ампер. Наличие электромагнитного расцепителя в автомате обусловлено его большой скоростью срабатывыния, что позволяет отключить сверхток за время меньшее чем 0,02 секунды. В качестве примера можно сказать, что при коротком замыкании в цепи защищаемой автоматом и возникновении тока равного 320 Амперам, время отключения автомата будет находиться в диапазоне от 0,0075 до 0,0170 секунды, что позволит снять с аварийной цепи питание и защитить сам автомат, электропроводку и закоротивший электроприбор от возгорания и полного разрушения.

Популярные статьи  Самодельный асинхронный генератор

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Что такое время расцепления (применительно к автоматическому выключателю)

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Что такое время расцепления (применительно к автоматическому выключателю)

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Что такое время расцепления (применительно к автоматическому выключателю)

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Это интересно: Мощный внешний аккумулятор для телефона

Расчет номинала автоматов защиты

При расчете руководствуются установленной нагрузкой. Из этих соображений производится подбор сечения проводов и устройства, который будет защищать линию.

Например, выполним вычисления линии для 3 розеток. Предполагается подключить электрические приборы, стиральная машина мощностью 2 кВт, СВЧ 1,5 кВт и электрочайник 0,8 кВт. Суммарная мощность равна 4,3 кВт(4300 Вт).

По формуле вычисляем ток:

I=P/U,

I= 4300/220=19,54А

(Эта формула справедлива для активной нагрузки и применяется при проектировании электроснабжения в квартире.)

По справочным таблицам выбираем подходящее сечение провода. При этом учитывается способ прокладки и материал проводника. Выбираем проводку с медными проводами.

Из нижеприведенной таблицы выбираем ближайшее значение. Берем большее сечение медного проводника 2,5 мм2. Мы возьмем значения для «проложенных в трубе», потому что предполагается скрытая электропроводка.

Следующим этапом подбираем автомат, который будет устанавливаться в электрощитке. По справочной таблице выполняем подбор необходимого автоматического выключателя.

На практике для розеток используют кабель сечением в 2.5 мм². Хотя в таблице указано, что при открытой прокладке нам подойдет и 1.5 мм². Это больше того, что рассчитали мы выше, и обусловлено тем, тем, что кабель прокладывают в стене, а не на открытом воздухе, а также особенностями работы автоматических выключателей — они способы длительно пропускать токи на 13% выше номинального. То есть АВ на 16А будет длительно проводить ток до 18А, на 25А – до 28А и т.д.

Ниже приведена часть таблицы, с рядом номиналов выпускаемых промышленностью автоматов:

Выбираем автоматический выключатель на 16А. По расчетам следует установить прибор на 19,54 А. Но промышленность такие приборы не выпускает, поэтому выбираем значение ниже расчетного. К тому же розетки рассчитаны на ток в 16А, поэтому большего номинала автоматы нельзя ставить независимо от их числа.

Он будет надежно предохранять электропроводку от перегрузки и токов короткого замыкания в квартире или в загородном доме. Аналогичным образом производится расчет при замене старой электропроводки в доме.

В других случаях, когда подключение производится не через розетку, а напрямую, как электроплита, например, автоматический выключатель выбирают по мощности электроплиты. При этом кабель выбирают такой, чтобы через него мог длительно протекать ток номинальный ток с учетом потерь на линии

Важно отметить, что допустимый длительный ток кабеля рассчитанного сечения должен быть выше на 13% (и более) чем номинал автоматического выключателя на этой линии, по обозначенным выше причинам

Что такое время-токовые характеристики?

Надеясь на подготовленность читателя, буду краток, и расскажу только то, что касается темы статьи. Тем более, что ссылки я давал в начале.

Буквы В, С и D – это главная характеристика электромагнитного расцепителя. Буквой обозначается диапазон токов мгновенного расцепления. В начале этого диапазона ЭМ расцепитель не должен сработать, в пределах диапазона – может сработать, а при сверхтоке, равном верхнему краю диапазона (и больше) – должен сработать. Границы диапазонов можно проиллюстрировать на упрощенных графиках для трёх АВ с одинаковым номинальным током 10 А, но с разными характеристиками отключения:

Что такое время расцепления (применительно к автоматическому выключателю)

Графики для одного номинального тока и разных характеристик расцепления. График и синяя область продолжаются вправо!

График работы теплового расцепителя, показанный плавной жирной линией, одинаков для всех трёх автоматических выключателей. А вот диапазоны токов мгновенного расцепления (закрашены синим) – разные.

При сверхтоке до 11,3 А три наших выключателя выключаться не должны никогда. При увеличении тока время выключения уменьшается вплоть до секунд, а при работе в так называемой зоне токов КЗ (“синяя зона”) время выключения может составлять десятки и даже единицы миллисекунд. Все токи, которые превышают отмеченные диапазоны, должны приводить к мгновенному расцеплению.

Автоматические выключатели

Что такое время расцепления (применительно к автоматическому выключателю)

Автоматические выключатели – это устройства, которые предназначаются для защитного отключения цепей постоянного и переменного тока в случаях короткого замыкания, токовой перегрузки, снижения напряжения или его исчезновения.

В отличии от плавких предохранителей автоматические выключатели имеют более точный ток отключения, могут многократно использоваться, а также при трехфазном исполнении при срабатывании предохранителя какая – то из фаз (одна либо две) могут остаться под напряжением, что является тоже аварийным режимом работы (особенно при питании трехфазных электродвигателей).

Автоматические выключатели классифицируют по выполняемым функциям, таким как:

  • Автоматы минимального и максимального тока;
  • Автоматы минимального напряжения;
  • Обратной мощности;
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
