Как лучше поставить и подключить в комнате дополнительную розетку?

Содержание

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

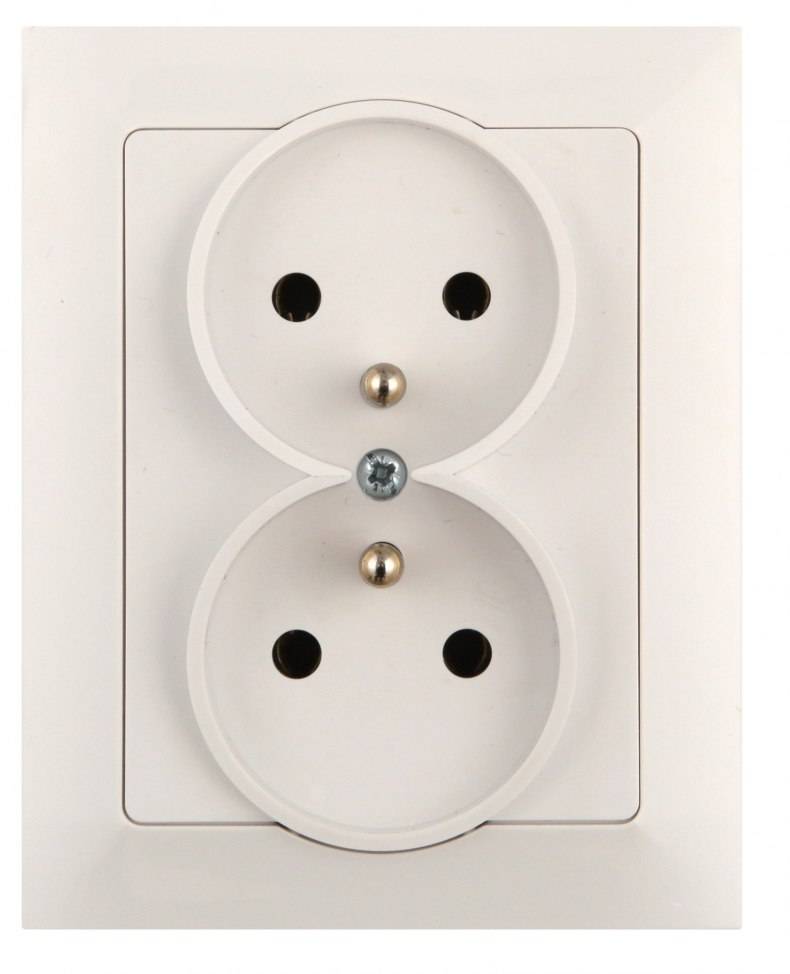

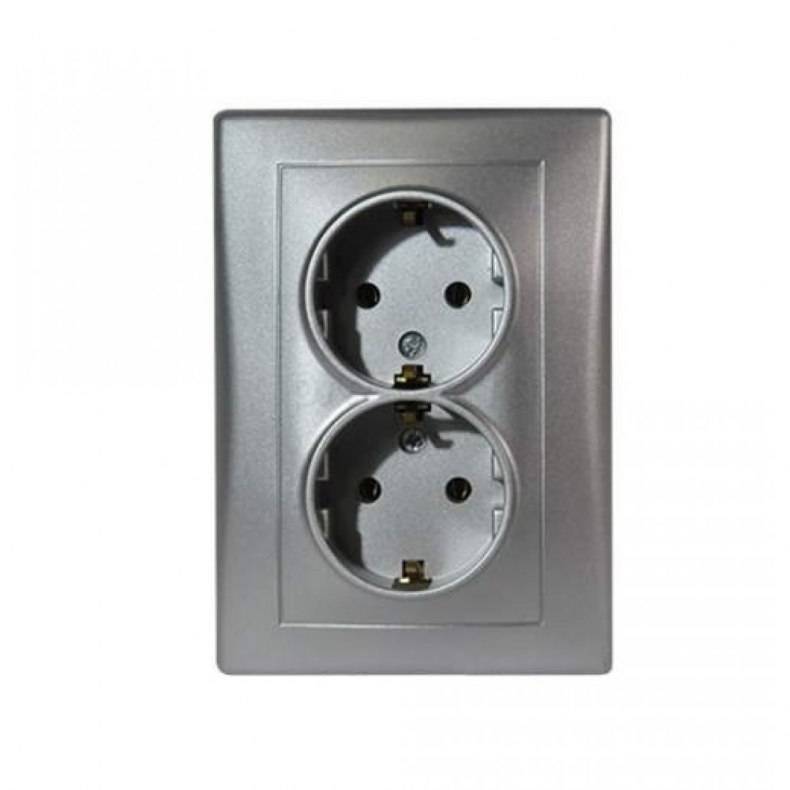

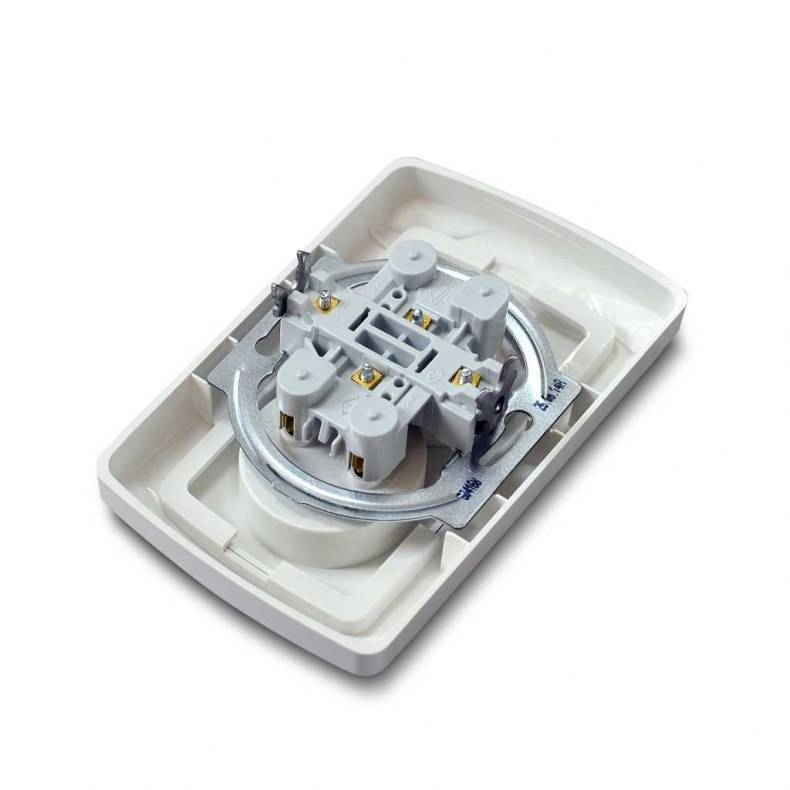

Как выбрать двойную розетку

При выборе необходимо основываться, исходя их предложенных классификаций, на собственных потребностях и решаемых задач.

Как лучше поставить и подключить в комнате дополнительную розетку?

По своим модификациям они могут быть:

  • Закрытого типа со шторами, удобные, если в квартире есть дети;
  • Открытыми;
  • Двойные розетки с заземлением, предназначенные для защиты от скачков напряжения;
  • С защитой от влаги, пыли и грязи.

Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?Как лучше поставить и подключить в комнате дополнительную розетку?

Кроме того, изделия выпускаются в качестве:

  • Стандартных вариантов;
  • Внутренних двойных розеток;
  • Накладных или, так называемых двойных наружных розеток;
  • Программируемых;
  • Полярных и т.п.

Как лучше поставить и подключить в комнате дополнительную розетку?

Можно ознакомиться с внешним видом по разнообразным фото двойной розетки.

Как лучше поставить и подключить в комнате дополнительную розетку?

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

Как лучше поставить и подключить в комнате дополнительную розетку?

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Как лучше поставить и подключить в комнате дополнительную розетку?

Как выбрать правильный способ

Как лучше поставить и подключить в комнате дополнительную розетку?Подключение двух розеток к одному кабелю

Чтобы выбрать параллельное или последовательное подключение розеток, необходимо просчитать несколько параметров: сумма средств, которые можно потратить на электропроводку, мощность оборудования и отделка стен (возможность и желание переделывать ремонт в случае поломок).

Оптимальным способом считается подключение двух розеток к одному проводу щитка или распределительной коробки – параллельное соединение. Если в помещении не предусмотрено большое количество розеток и приборов (например, только телевизор), подойдет шлейфовый метод.

Кухня

Это помещение требует особой продуманности: на современной кухне располагается наибольшее количество приборов-помощников. Перед установкой следует посчитать их и прибавить к получившемуся числу ещё 25%: в будущем количество бытовой техники может увеличиться.

Покупайте розетки с повышенным уровнем защиты от влаги — с силиконовыми мембранами (IP 44), а также крышками или шторками, оберегающими контакты от воды и мелкого сора.

Начните с монтажа розеток для встроенной техники. Располагайте их в соседней секции гарнитура на расстоянии 30 см, поскольку размещать электророзетки позади приборов не рекомендуется. Предусмотрите розеточные группы на расстоянии 15 см от рабочей поверхности стола, чтобы подключать мелкую бытовую технику. Не забудьте про вытяжку (110 см от столешницы) и посудомоечной машины (в соседнем кухонном шкафу).

Поскольку крупные электроприборы обладают высокой мощностью, отведите для каждой группы отдельный автомат в электрощите.

Как лучше поставить и подключить в комнате дополнительную розетку?

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

  • устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
  • штепсельная электророзетка ставится на высоте 50-100 см от пола;
  • надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

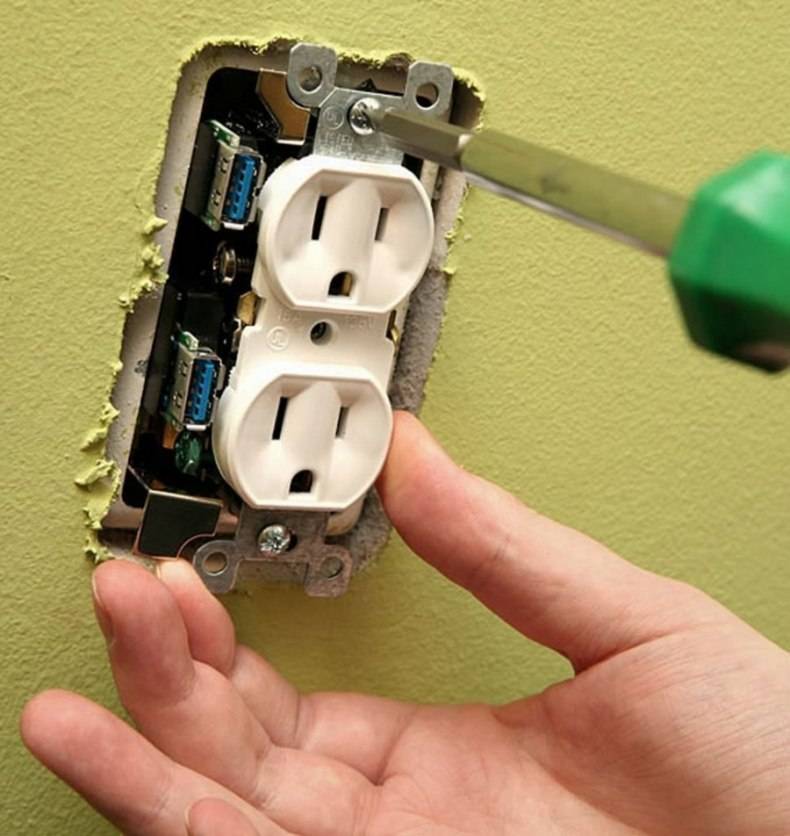

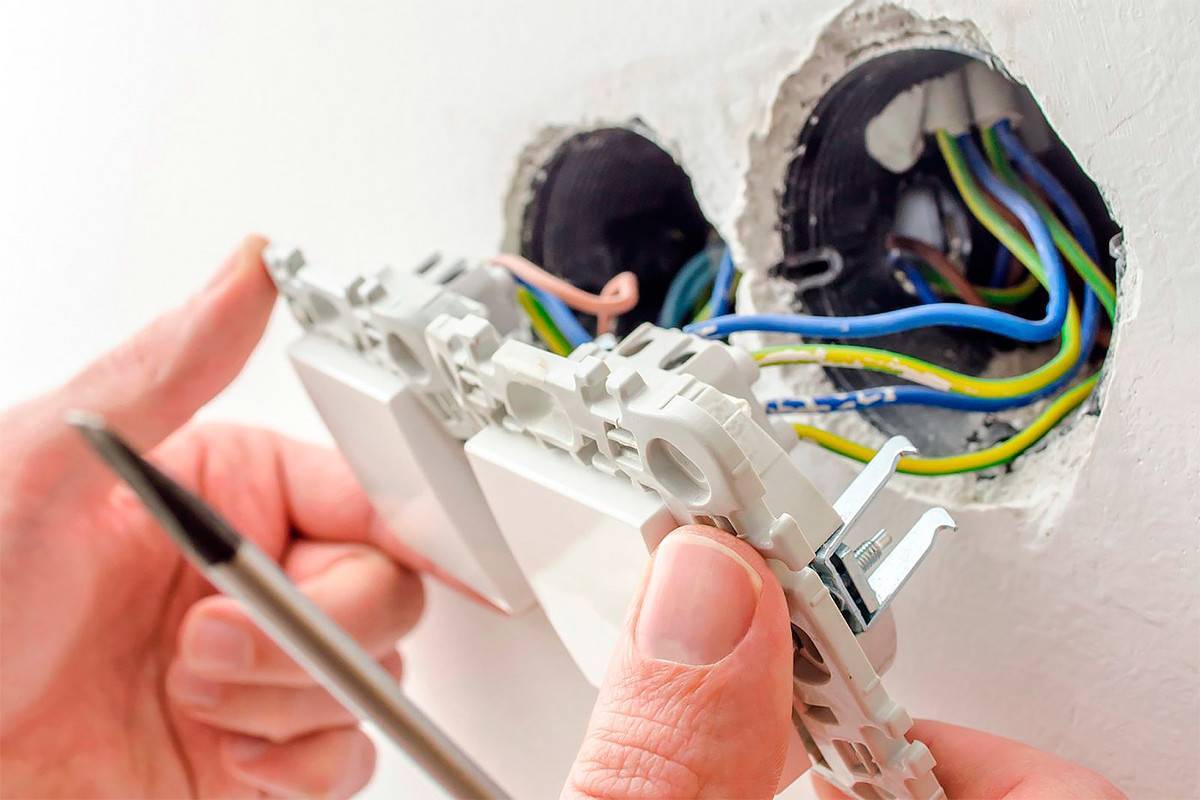

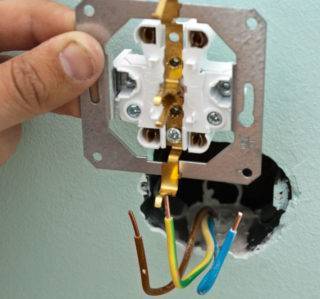

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

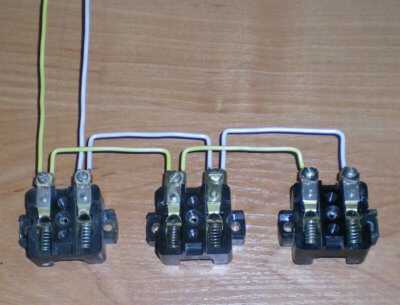

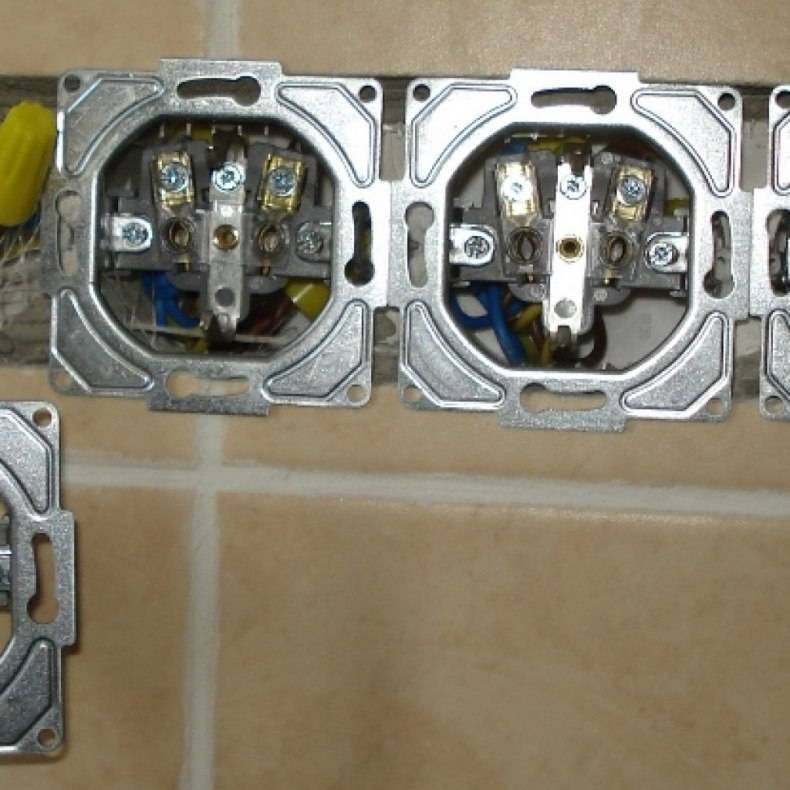

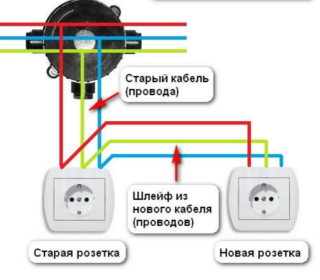

Подключение розеток шлейфом. Особенности подключения розеток шлейфом

Схемы подключение розеток шлейфом

Соединяют розетки шлейфом несколькими способами;

— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.

Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;

— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;

Популярные статьи  Ток замыкания на землю: что это такое, путь протекания, величина, расчет, мера защиты

— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.

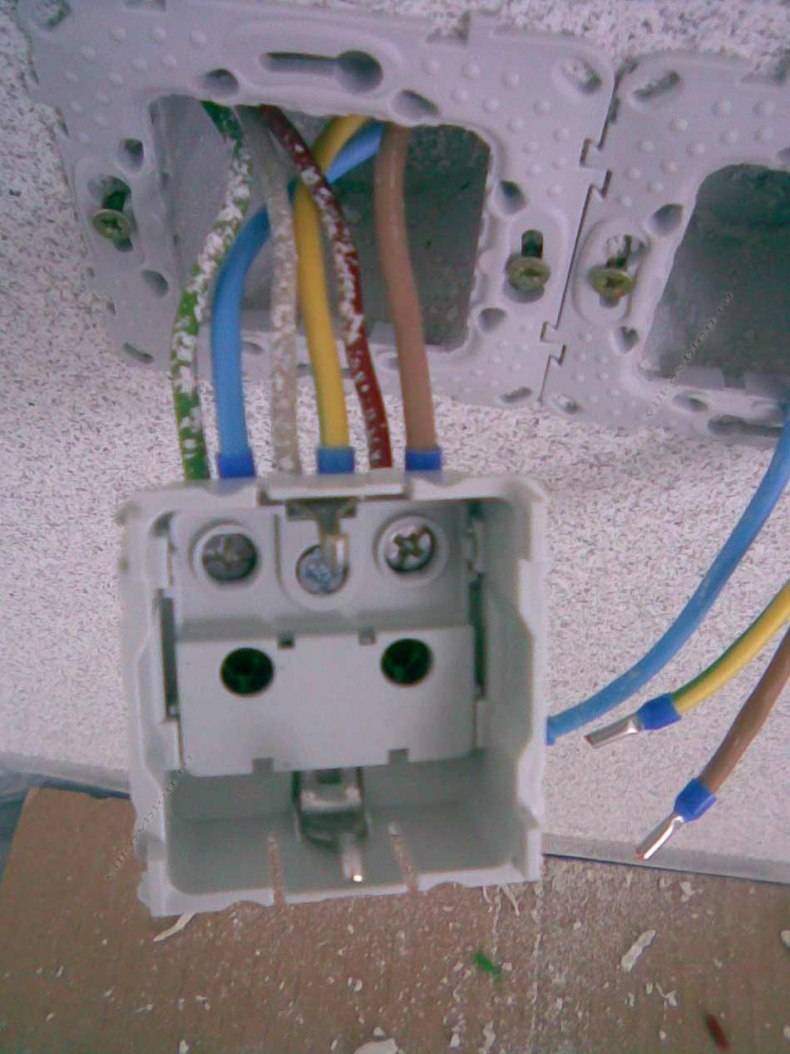

Подключение розеток шлейфом

Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.

Особенности установки розеток шлейфом

Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.

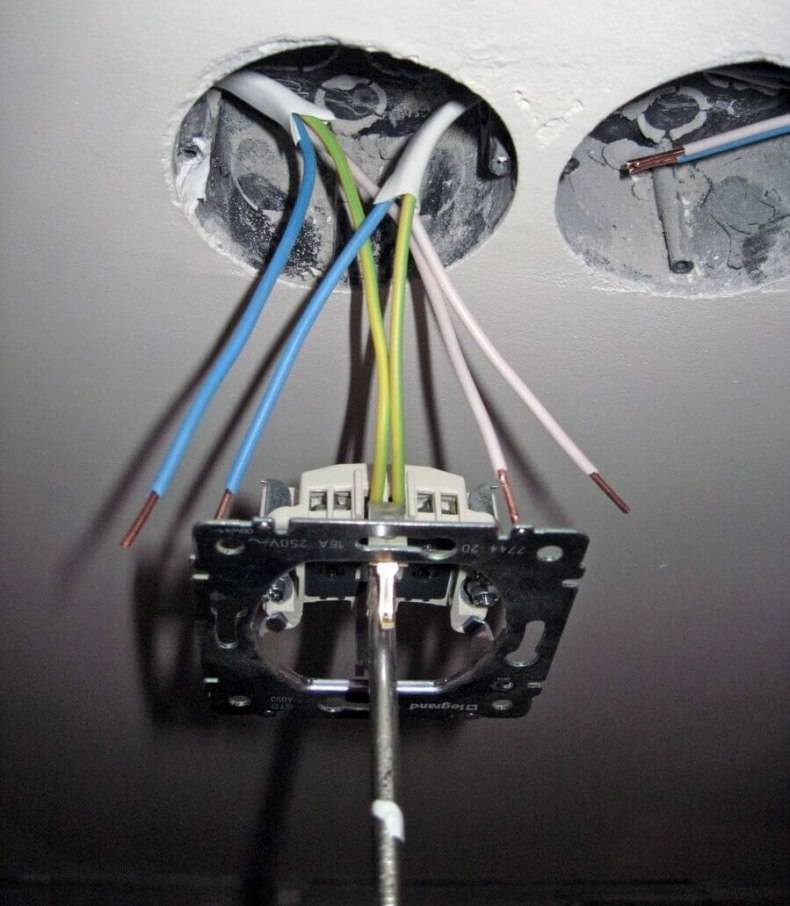

Подключение розеток шлейфом без разрыва заземления методом пайки

Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

Как подсоединить выключатель?

Как лучше поставить и подключить в комнате дополнительную розетку?Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

  1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
  2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
  3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
  4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

ВниманиеПри коммутации многорожковой лампы необходим трёх- и четырехжильный кабель. При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя

Установка изделия с выключателем

Как лучше поставить и подключить в комнате дополнительную розетку?Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

  • Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
  • Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
  • Эстетичность и простота монтажа.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

  • простая система подключения и сборка цепи;
  • возможность отрегулировать уровень напряжения, сделать меньше;
  • можно использовать один предохранитель на цепь.

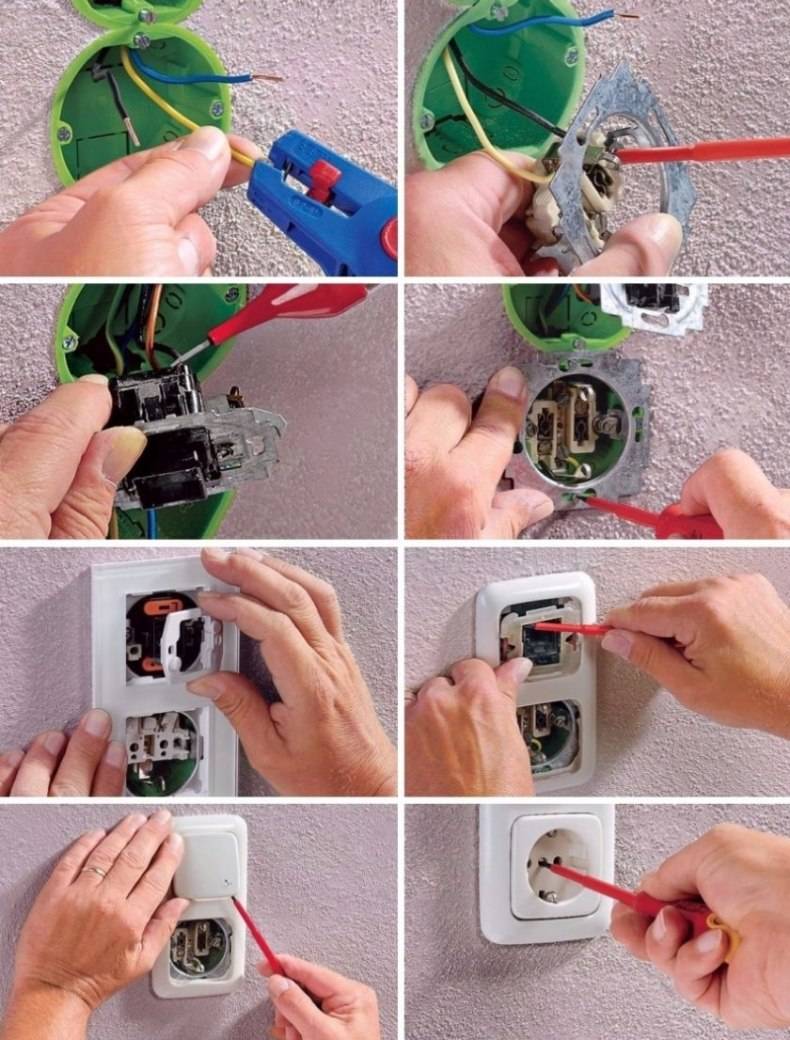

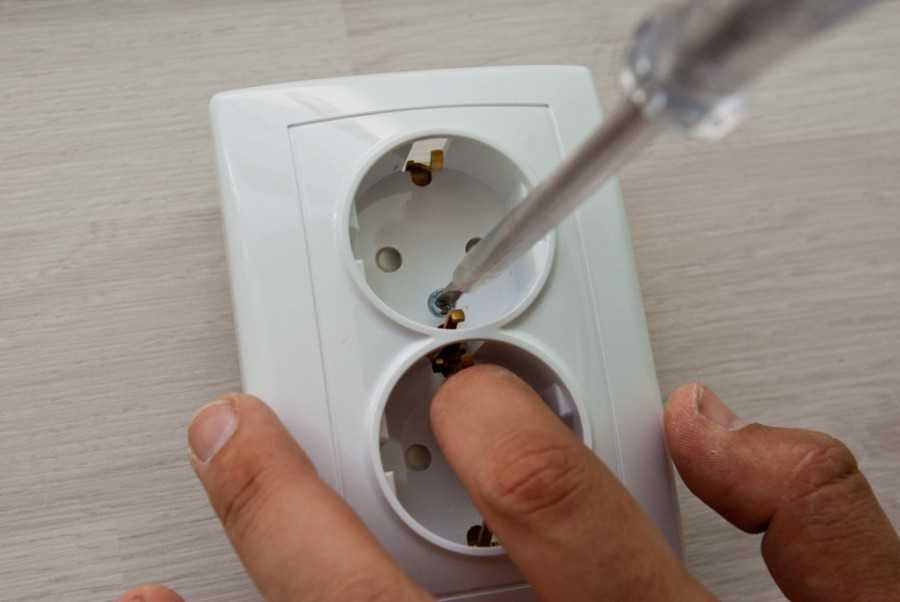

Монтаж двойной розетки (пошаговая инструкция)

Монтирование таких изделий связано с первоначальным определением ноля и фазы. На это указывают признаки монтировки. Цвета для фазы – красный, коричневый, белый или черный. Заземление обозначается желтовато-зеленым оттенком. Ноль может быть либо синим, либо белым с синеватым.

  • Если проводить монтаж двойных розеток своими руками, то стоит дополнительно сделать проверку для определения фазы и нуля.
  • Предварительно одев прорезиненные перчатки, к проводам поочередно приложить тестер-отвертку. Лампочка должна загораться там, где проходит фаза.
  • Затем обесточивается вся проводка и отвертка прикладывается еще раз, чтобы убедится в том, что напряжение отсутствует.

Установка проводится следующим образом:

  1. Кабель с заземлением подсоединяется к верхней клемме или центральной так, чтобы фаза находилась с правой стороны, а ноль шел с левой.
  2. Кабель должен соответствовать основной проводке. Два подрозетника потребуют дополнительного стенного отверстия по выполненной разметке.

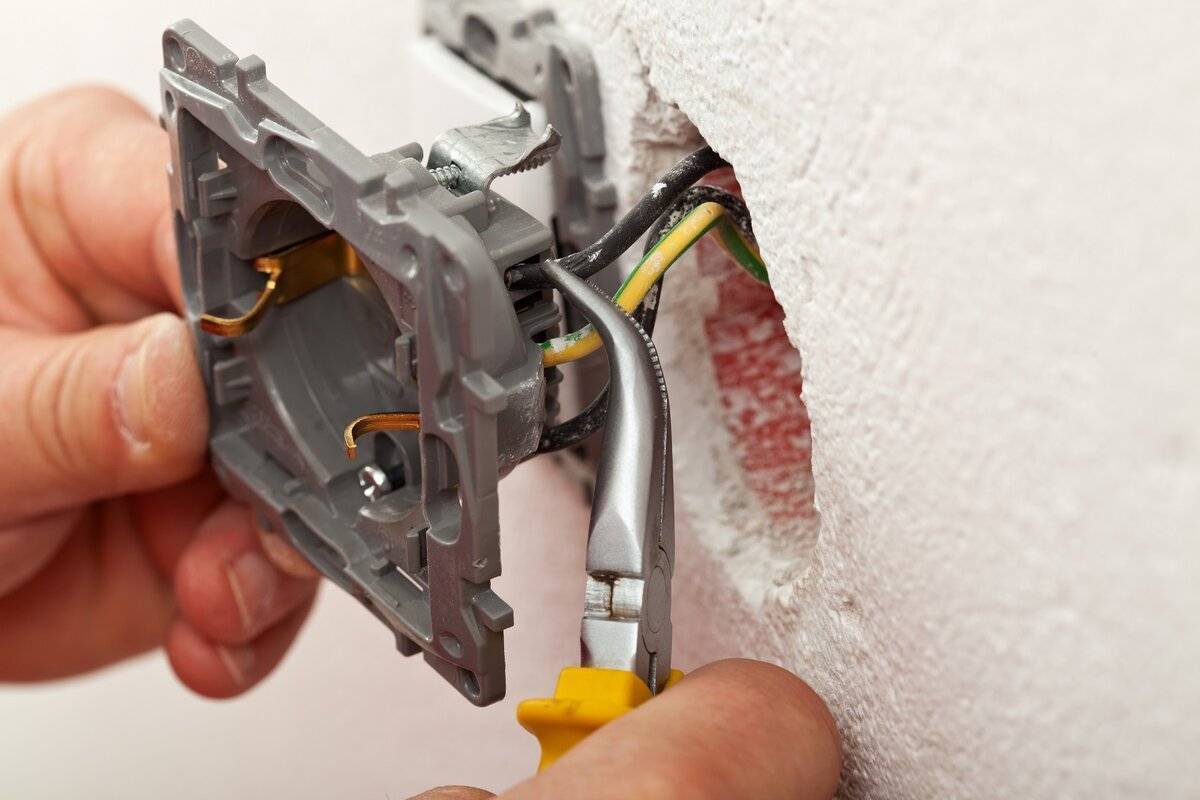

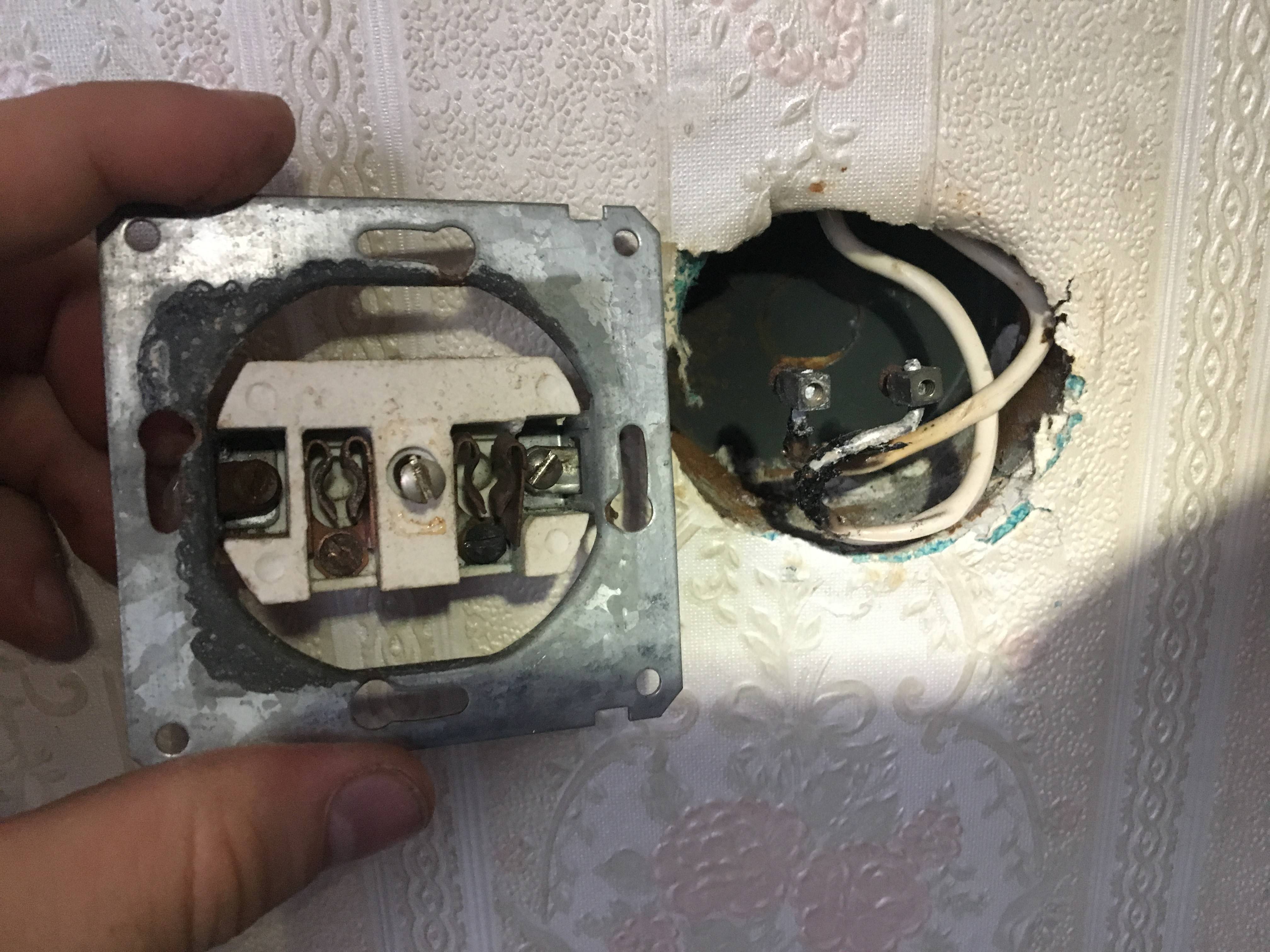

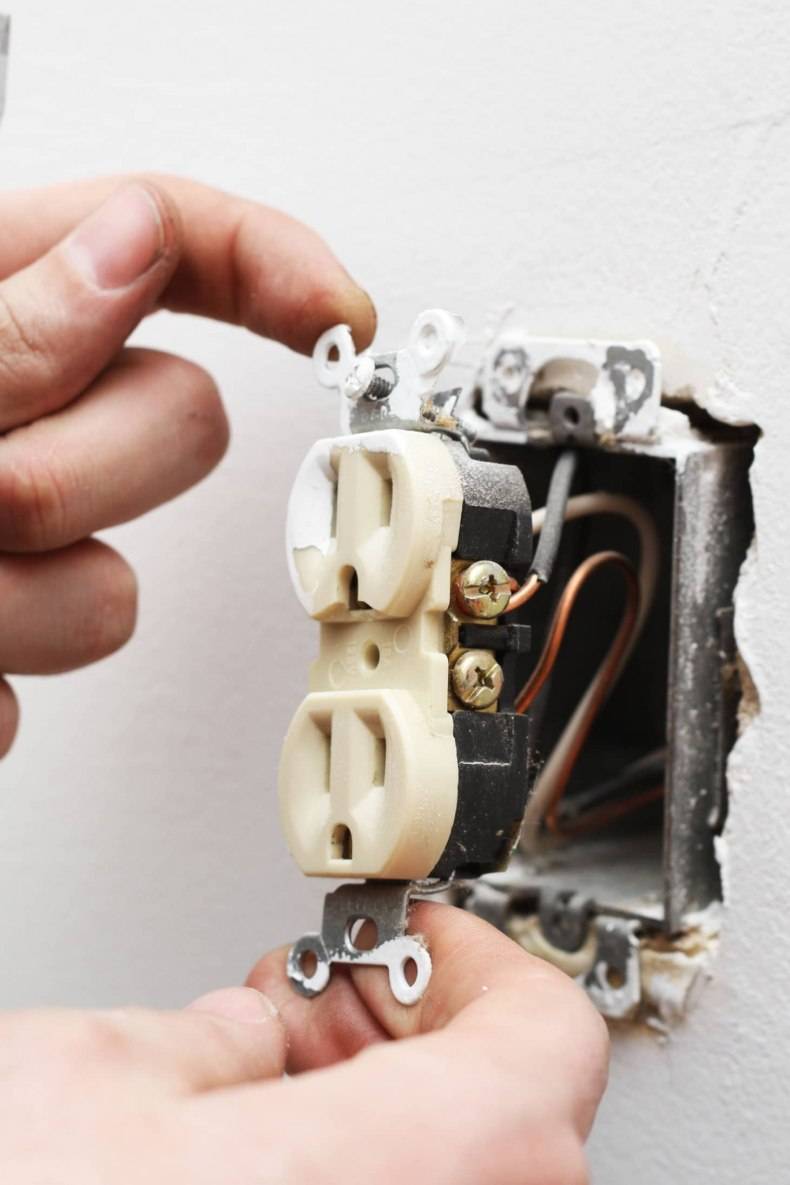

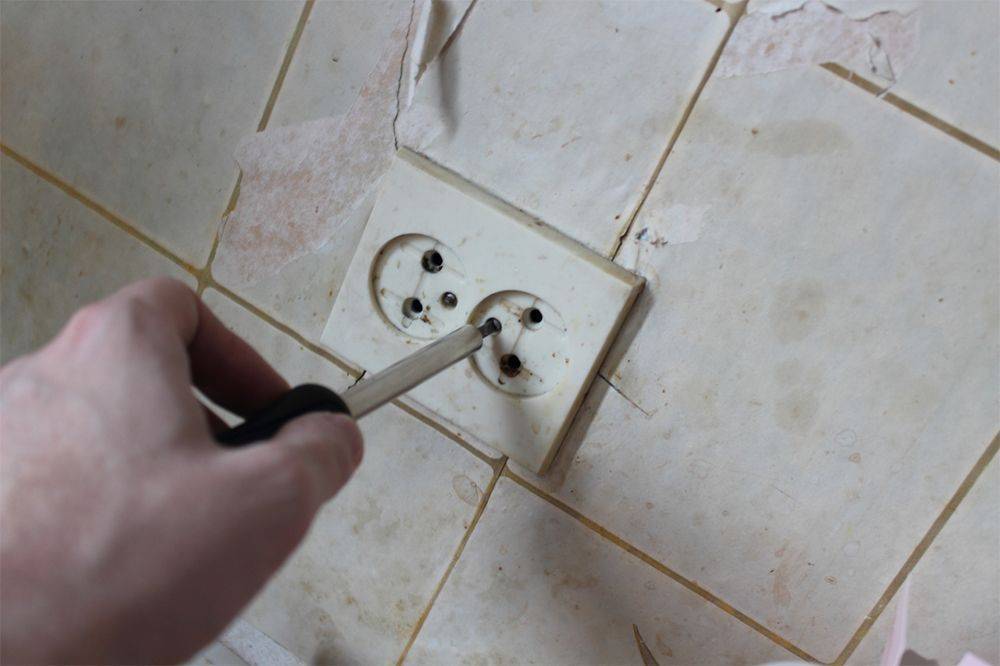

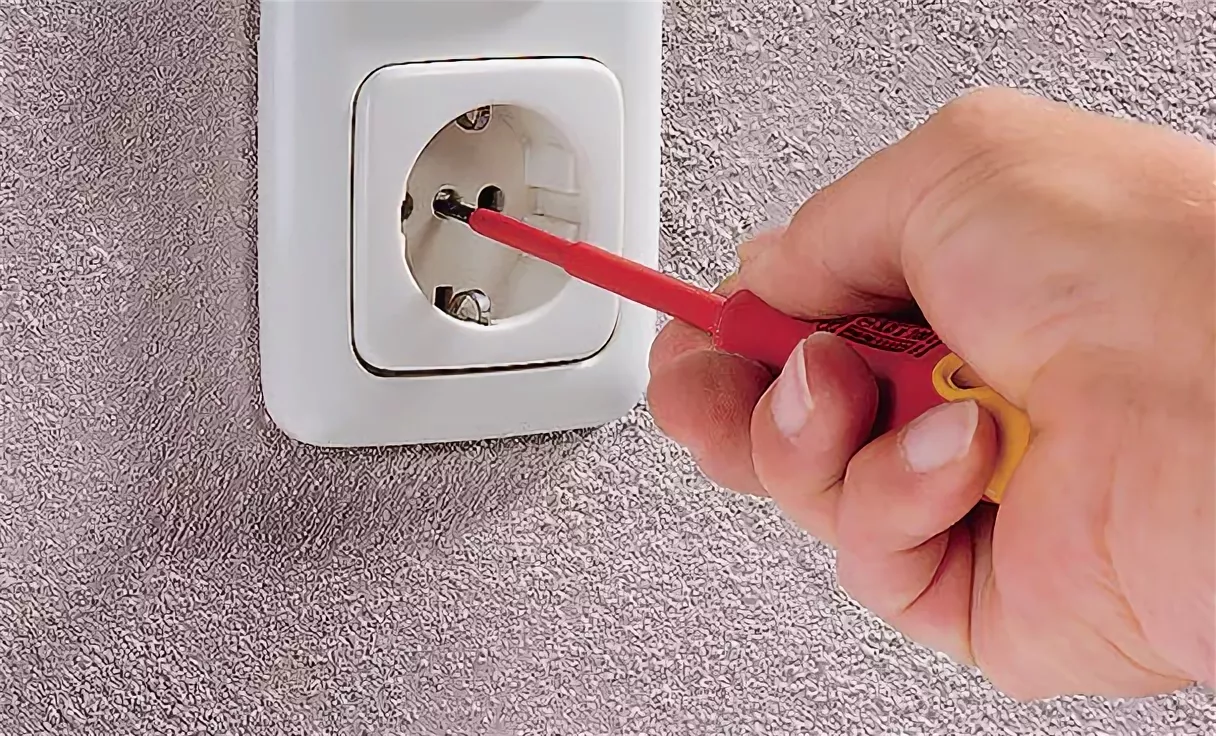

Демонтажные работы

Выполняются после полного отключения электричества. Непригодную розетку удаляют следующим образом:

  • Винты крепления выкручиваются;
  • Крышка от устаревшего изделия снимается;
  • Провода надо открутить, а лапки с фиксацией вынуть.

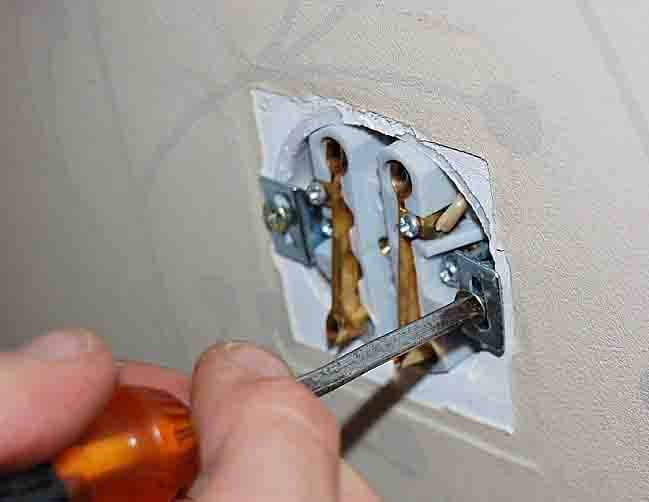

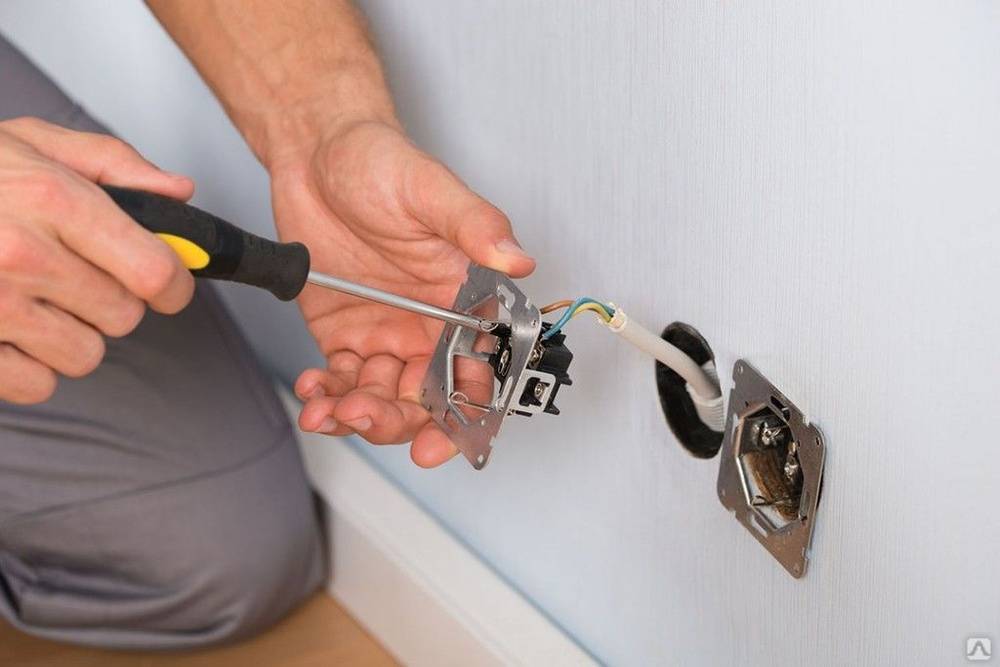

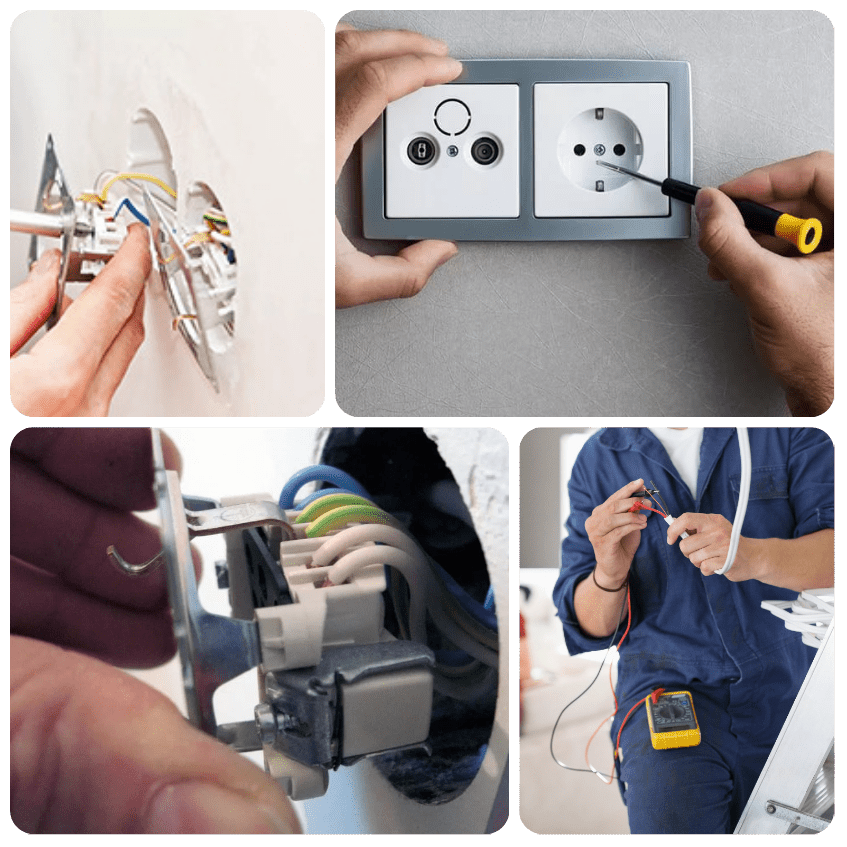

Монтажные работы

У новой розетки:

  • Передняя панель откручивается;
  • Убедиться в качестве, то есть нормальном состоянии подрозетника и четкости его фиксации;
  • Прикрепить его к стенке при помощи боковых держателей или просто шурупов;
  • Учитывая, что во время работы крепления могут ослабевать, следует дополнительно замазать его алебастром. Для этого необходимо подготовить раствор. Берется, к примеру, использованная банка из под консервов. Туда засыпается алебастр (достаточного одного стакана). Воду надо добавлять до тех пор, пока не получится густота сметанной массы. Перемешивают ее настолько быстро, что гипс не может застыть, и накладывают на поверхность;
  • Для подготовки к подключению кабель раскрывается с удалением изоляции в пределах одного сантиметра;
  • Выделяется заземление, ноль и фаза в четкой последовательности;
  • Болтики, которыми будут крепиться провода, ослабляются;
  • Розеточные провода вставляются в контакты;
  • Болты закручиваются и затягиваются;
  • Там, где в изделии есть указание на заземление, подключается кабель.
Популярные статьи  Уличный светильник ЖКУ

Для установки понадобится максимально тщательно уложить в стакане провода, чтобы избежать негативных последствий, которые могут быть выражены в виде в повреждении изоляции или нарушении эксплуатации. Для этого свертка должна не иметь сильно выраженных изгибов, и находиться не сразу за болтами.

Когда работа завершена, то розетка задвигается глубже, и прикручивается либо при помощи саморезов, либо крепежных лап. Ей придается нормальное положение, определяемое уровнем, после чего установочная коробка должна быть соединена с суппортом. Декоративная накладка завершает сборку.

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

  1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
  2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
  3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
  4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
  5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

Виды и типы электрических розеток для домашнего использования

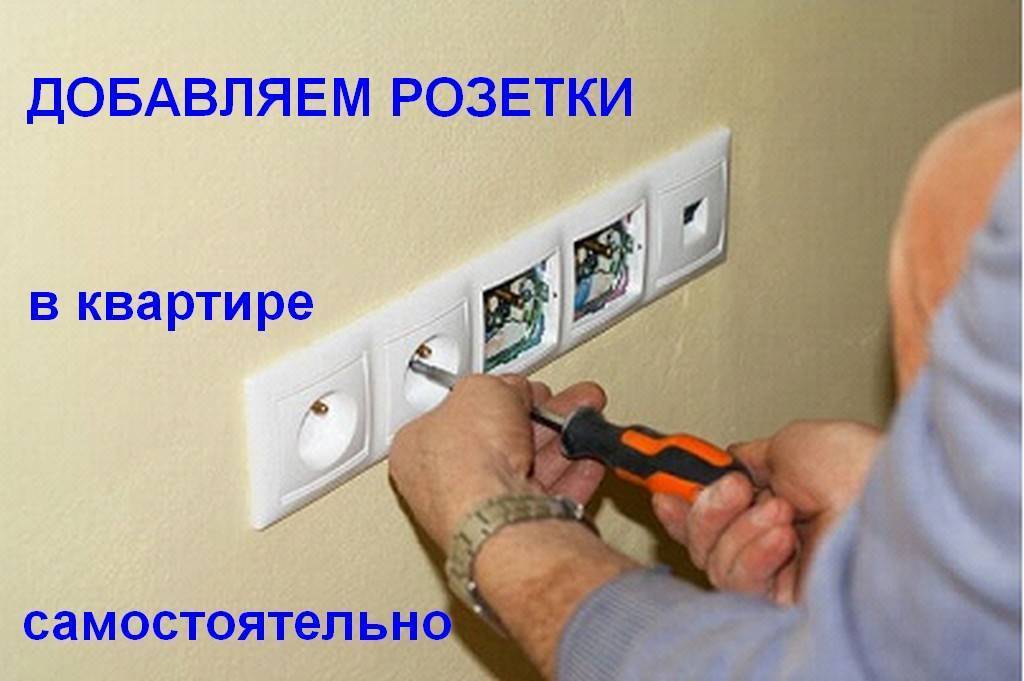

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

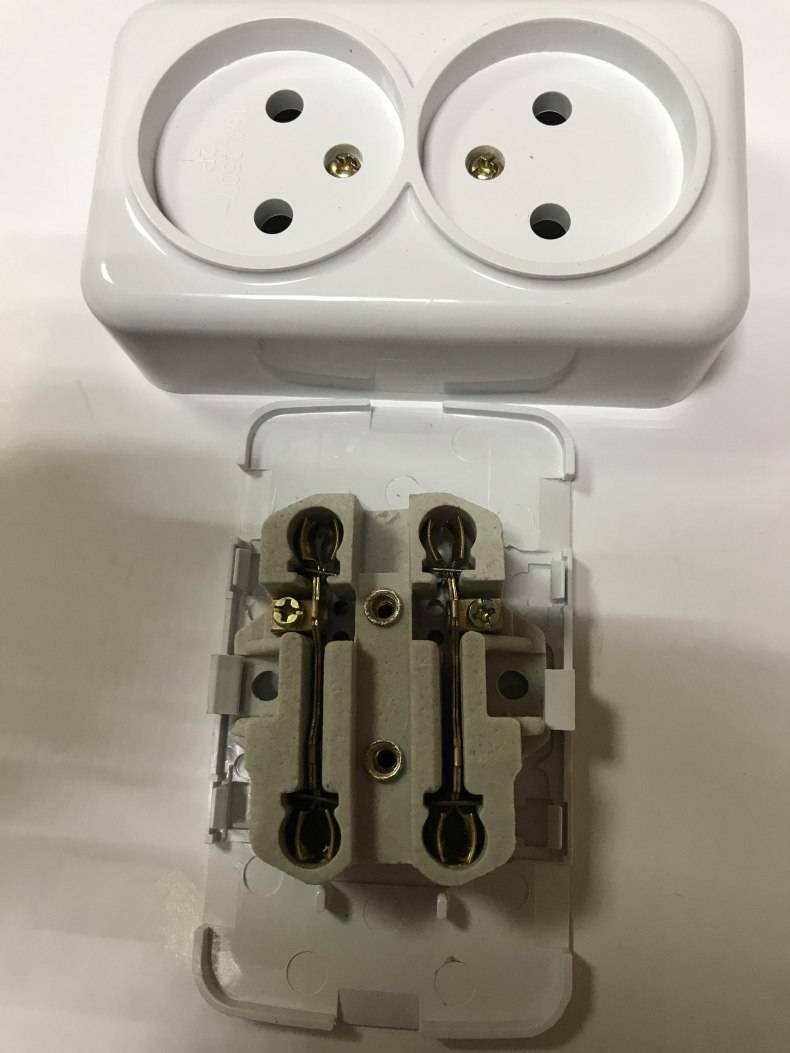

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Основные ошибки

Как лучше поставить и подключить в комнате дополнительную розетку?Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
Нарушение очередности подключения проводов

Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
Ненадежный контакт

Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Важные условия безопасного монтажа

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности

СНиП, ГОСТ и ПУЭ регламентируют ряд правил, которые нужно соблюдать при выполнении электромонтажных работ.

  • Перед установкой выключателей и розеток по правилам следует отключать общий вводный автомат на весь дом или квартиру. Таким образом мастер разрывает и фазу, и ноль, что обеспечивает большую безопасность.
  • Перед началом монтажа при помощи индикатора проверяют отсутствие напряжения 220 В.
  • Точки питания в комнатах располагают в 60 см от пола (минимум). Если в доме есть дети любого возраста, высота монтажа меняется до 1,8 м. В местах общественного питания розетку ставят в 1,3 м от пола.
  • Для надплинтусной конструкции с крышкой по евростандарту разрешено выдерживать высоту 30 см от нижней части комнаты.
  • Нежелательно проводить монтажные работы и делать точки питания менее чем в 50 см от заземленного оборудования в ванных комнатах (радиаторы, арматура, раковина, трубы ПВХ).
  • В сантехнических помещениях проводка должна быть только скрытой.
  • Согласно правилам, на каждые 8-10 м2 комнаты должен приходиться один элемент электрического питания.
  • Выключатели монтируют минимум в 90 см от пола и в 10 см от дверного косяка.
  • Если работы проводятся в кухне, от газопроводной линии розетки и выключатели располагают минимум в 50 см.
Популярные статьи  Как правильно выбрать автоматический выключатель?

Стандарты расположения розеток и выключателей

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

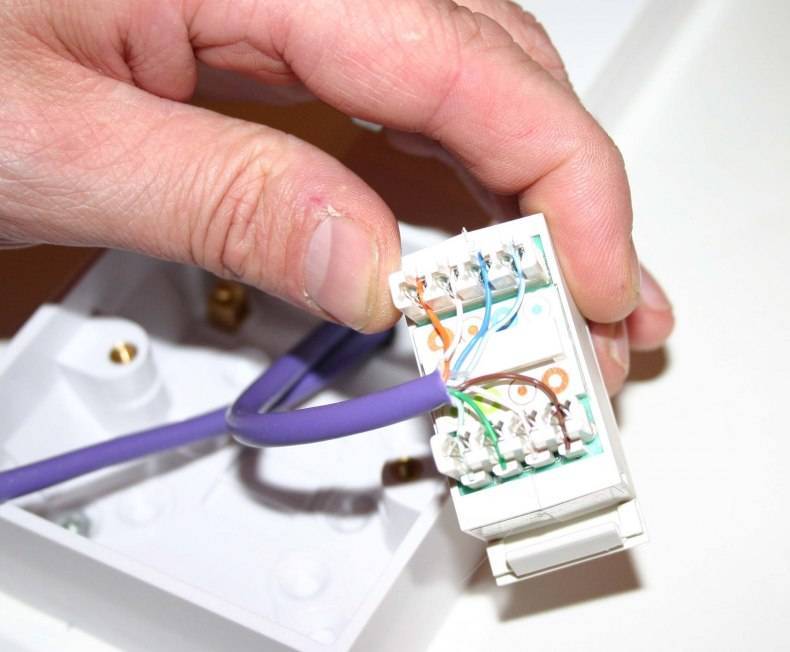

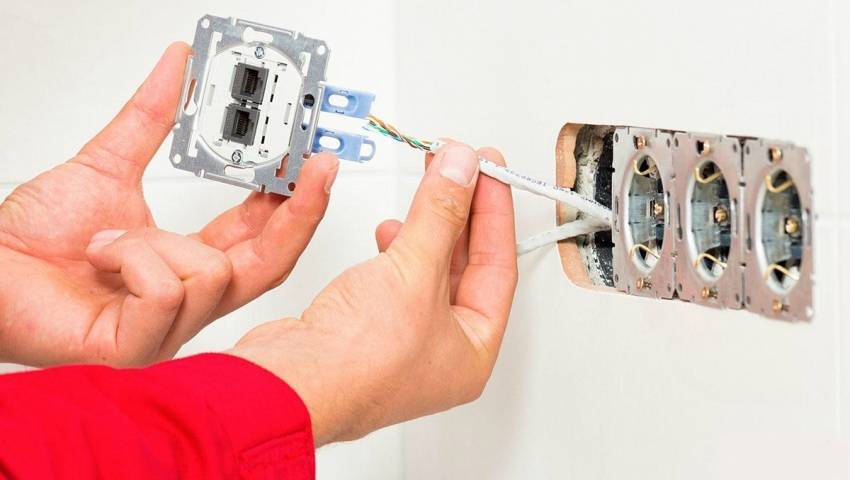

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Монтаж розетки в случае с одинарным выключателем

  • Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
  • После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
  • Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
  • Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
  • Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Фаза слева или справа

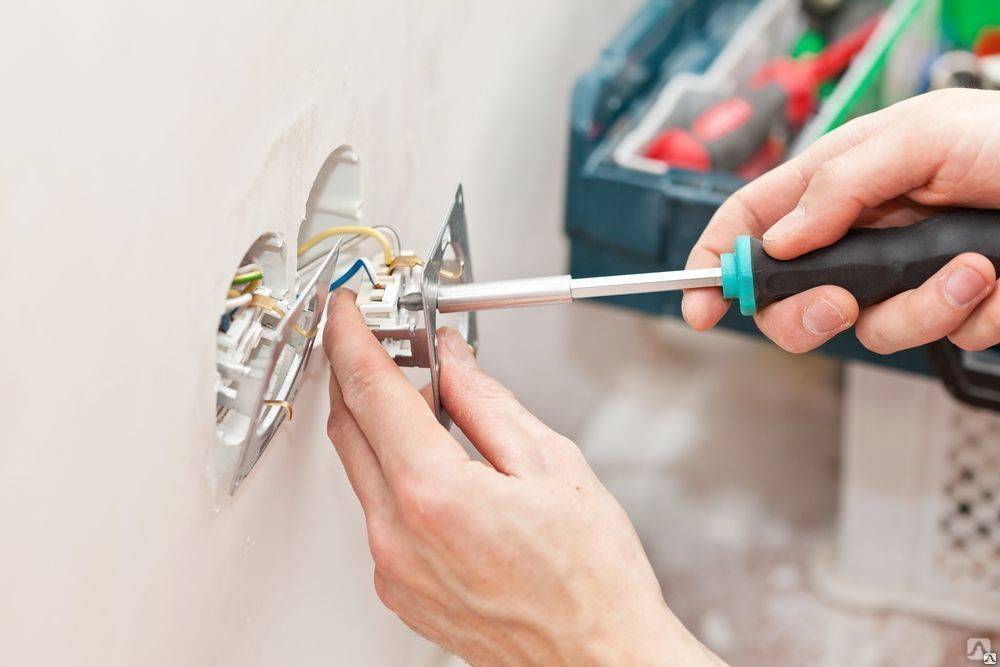

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

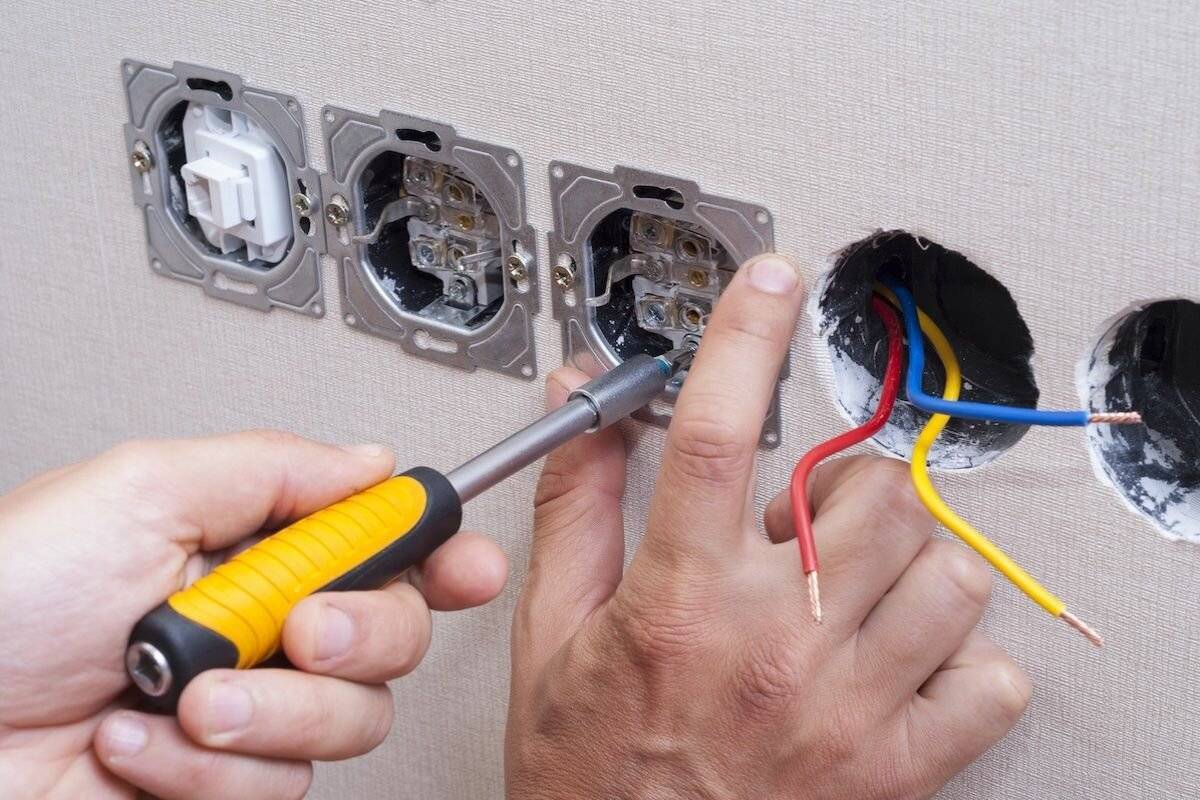

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
