Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Плюсы

  • В частном секторе с воздушной ЛЭП и слабым трансформатором (где в среднем 160-180 В) просто незаменимая вещь, особенно в моем случае. Частые скачки при ветре, сварке и т. д. Обычное реле постоянно отключается, потому что нет задержки. Когда стоял TOMZN TOVPD1-63, пришлось установить нижний предел до минимума 145 В и мечтать о таком функционале, как задержка отключения. В TOMZN DDS238-VAP 80А все есть. Поставил 09.09.19 г, пока ветров не было — посмотрю как новое справится! Три месяца — все ОК. Был и шквалистый ветер, вплоть до аварии на основной линии.
  • Цена — даже дешевле первого (возможно из-за курса $). TOMZN TOVPD1 — 631,38 руб или $ 14.85. TOMZN DDS238-VAP 80А — 967,13 руб или $14.35. Отечественные аналоги в 2,5–3,5 раза дороже!

Описание меню настроек и функций реле напряжения

Расположение на передней панели

Индикатор кВт/ч мигает в зависимости от подключенной нагрузки (чем больше нагрузка, тем чаще мигает, типа как светодиод в эл/счетчике).

Подробнее о каждой функции.

  • dE1 – Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / включение. Применение: основной режим защиты.
  • dE2 – Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / ручное включение (кнопки вверх/вниз нажать одновременно два раза по истечению времени задержки). Применение: если есть риск выхода из строя оборудования при автовключении в отсутствии наблюдателей. dE3 – Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда отключена. Применение: при ремонтных работах.
  • dE4 – Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда включена. Применение: какое-то оборудование не должно быть случайно обесточено.
  • dE5/6/7 – Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка включается / отключается циклически (Таймер). Применение: в теплицах, оранжереях, птичниках, инкубаторах… для вкл/выкл света, нагревателей.
  • b9 – Режим подсветки, 1- горит всегда, 2- будет гореть 30 секунд после последнего нажатия кнопки.
  • SS – Задержка включения нагрузки после включения питания, 2-255сек.
  • Uo – Значение защиты по перенапряжению, 85-300В, можно отключить (off).
  • UoH – Значение восстановления по перенапряжению, 85-300В, это значение должно быть меньше значения защиты по перенапряжения или оно будет установлено по умолчанию как значение защиты от перенапряжения -5 В при сохранении. Нагрузка включится когда напряжение станет ниже этого значения.
  • UL – Значение защиты при пониженном напряжении, 85-300В, можно отключить (off).
  • ULH – Значение восстановления при пониженном напряжении, 85-30В, это значение должно быть больше значения защиты от пониженного напряжения или оно будет установлено по умолчанию как значение защиты от пониженного напряжения +5 В при сохранении. Нагрузка включится когда напряжение станет выше этого значения.
  • SU – Задержка отключения по пере/пониженному напряжению, 0.1-60сек. Это означает, если неисправность не устранилась за это время, то отключит нагрузку.
  • Io – Значение защиты от перегрузки по току, 1-80А, можно отключить (off).
  • IC – Значение защиты от резистивной нагрузки, 0.5-5А, можно отключить (off).
  • SI – Задержка отключения от перегрузки по току, 0.1-60сек, это означает, если неисправность не устранилась за это время, то отключит нагрузку.
  • SH – Задержка включения нагрузки после отключения защитой по току, 1-512сек. Это означает, что по истечению этого времени РН снова включит нагрузку, но если перегрузка не устранена, снова выключит (когда истечет время задержки).
  • OP – Время отключение (после включения) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
  • CL – Время включение (после выключен) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
  • Er1 – Последние пять записей защиты , показывающих причину включения защиты. Посмотреть можно в функциональном меню, последний пункт, клавишами «вверх» – «вниз».

Вот список возможных причин защиты:

  • 1- защита от перенапряжения
  • 2- защита от пониженного напряжения
  • 3- защита от перегрузки по току
  • 4- защита от резистивной нагрузки
  • 5- (не видел, если есть возможно сбой РН!) Но на самом деле только две ячейки работают, последние 3-и копируют 2-ю, в общем не пять последних записей причины защиты (Er1-Er5), а только две (Er1-Er2/Er3/Er4/Er5). Поэтому на третий раз цикл начинается заново.

После 7-ми аварийных ситуаций выглядит это как-то так:

Перенос ошибки 0 – 5

Там работают только две ячейки вместо пяти, в трех последних копируются показания из второй. Происходит какой-то новый цикл, а по логике должно постоянно смещаться, когда в первой появляется новое значение ошибки.

Хотя это на работоспособность не влияет, но вот такой косяк! Возможно что-то в ПО намудрили!

Статьи

67) Китайские преобразователи USR-TCP232-304 (RS485-Ethernet)

66) GPRS канал и виртуальный COM-порт в программе TaskGroup и Конфигуратор

65) Групповой опрос трехфазных счетчиков . Роутер VR-007.4

64) Ethernet — RS485 (модель VR-008.1)

63) Схемы подключения проводных интерфейсов к электросчетчикам Меркурий

62) Опрос трехфазного счетчика Меркурий в «Умном доме». Роутер VR-007.3

61) Измерение энергии и передача показаний в «Умном доме». Роутер VR-007.

60) Групповые задачи TaskGroup 2.0.0 (инструкция и новые возможности)

59) XML80020 через TCP/IP

58) Связь с электросчетчиками Меркурий через сети 3G/4G (VR-006. Часть вторая.)

57) Связь с электросчетчиками Меркурий через сети WiFi, Ethernet или Интернет (VR-006. Часть первая.)

56) Буквы в аббревиатуре электросчетчиков Меркурий

55) Журнал событий «Дата и код перепрограммирования»

54) Отмена автоматического перевода часов в электросчетчиках Меркурий 26 октября 2014.

53) Продолжение статьи XML80020. Профиль энергии на Андроиде (часть 2).

52) Ссылки для скачивания программ электросчетчиков Меркурий

51) Инструкция на «Универсальный конфигуратор счетчиков Меркурий»

50) XML80020. Профиль энергии на Андроиде (часть 1).

49) Ошибки профиля мощности / энергии.

48) Радиомодемы — эффективный способ снятия данных с электросчетчиков.

47) Почасовой профиль мощности / энергии из Универсального конфигуратора

46) Простые адаптеры USB-RS485

45) GSM-шлюз, GSM-модем, GPRS-клиент/сервер

44) Ускоренный способ записи тарифного расписания

43) Приказ № 393-э/1 от 14 декабря 2012 года

Популярные статьи  Сила Лоренца: определение, формула, применение на практике

42) Опрос электросчетчиков Меркурий по GPRS-каналу связи с динамическим IP-адресом

41) Тарифное расписание счетчиков Меркурий для энергозон (ОЭС) России.

40) Меркурий-231

39) Наладчик+ и зашифрованные адреса электросчетчиков Меркурий-200

38) Пароли, уровни доступа электросчетчиков Меркурий

37) Как изменить коэффициенты трансформации в электросчетчике?

36) Устройство сопряжения оптическое или USB-оптопорт

35) Использование лимитов. Отключение нагрузки с помощью импульсного выхода

34) Связь и связи. Преобразователи интерфейсов USB-RS485/CAN

33) Программирование электросчетчика одной кнопкой

32) Меркурий-230

31) Как можно опросить электросчетчики бесплатно

30) Проблемы с IRDA и что необходимо для опроса электросчетчиков Меркурий через инфракрасный порт

29) Изменение скорости обмена. BaudRate электросчетчиков Меркурий

28) Инструкции и руководства по эксплуатации электросчетчиков Меркурий

27) Управление нагрузкой. Загадочные названия.

26) Отмена перевода часов на зимнее/летнее время

25) Расшифровка ошибок электросчетчиков Меркурий.

24) Автоматический сбор данных со счетчиков Меркурий.

23) Контроль параметров электроэнергии.

22) Руководство по подключению и программированию счетчиков Меркурий.

21) Управление нагрузкой. Дистанционное отключение УЗО.

20) Схемы подключения электросчетчиков Меркурий к электросети

19) Как изменить сетевой адрес у электросчетчиков Меркурий

18) Меркурий-200

17) Полезная утилита

16) Программа выполнения групповых задач TaskGroup

15) Есть ли разница между конфигураторами при расчете технических потерь

14) Как правильно составить тарифное расписание

13) Программное обеспечение для конфигурирования электросчетчиков

12) Вопросы пользователей

11) Расчет технических потерь

10) Как преобразовать CAN в RS485 и наоборот

9) Проблемы подключений

8) Меркурий-221

7) RS485

6) Универсальный конфигуратор счетчиков Меркурий

5) Как подключить и опросить электросчетчик

4) Зачем и кому нужна программа TaskGroup

3) Есть ли вирусы в универсальном конфигураторе?

2) История

1) Достоинства и недостатки

Этапы установки стабилизатора

Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах. Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:

  • В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
  • Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
  • Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
  • Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
  • Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

  • с прямой нагрузкой через РКН;
  • с подсоединением нагрузки через контактор – с подключением магнитного пускателя.

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Популярные статьи  Как запитать игрушечный автомобильчик от передатчика-резонатора?

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Принцип работы защитных устройств

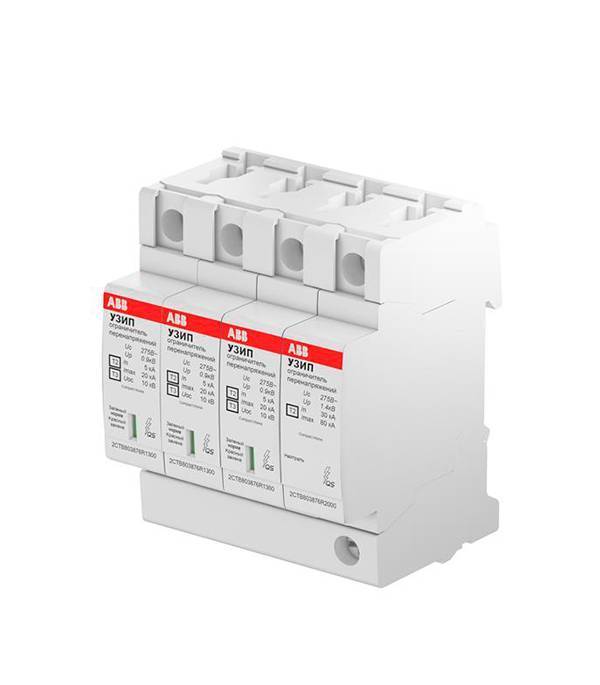

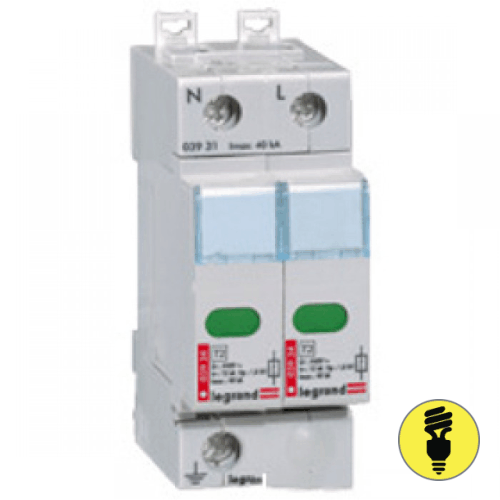

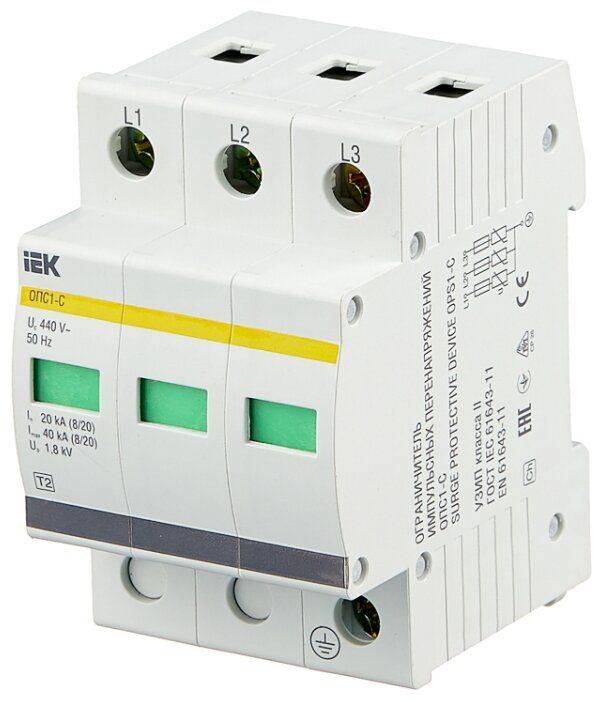

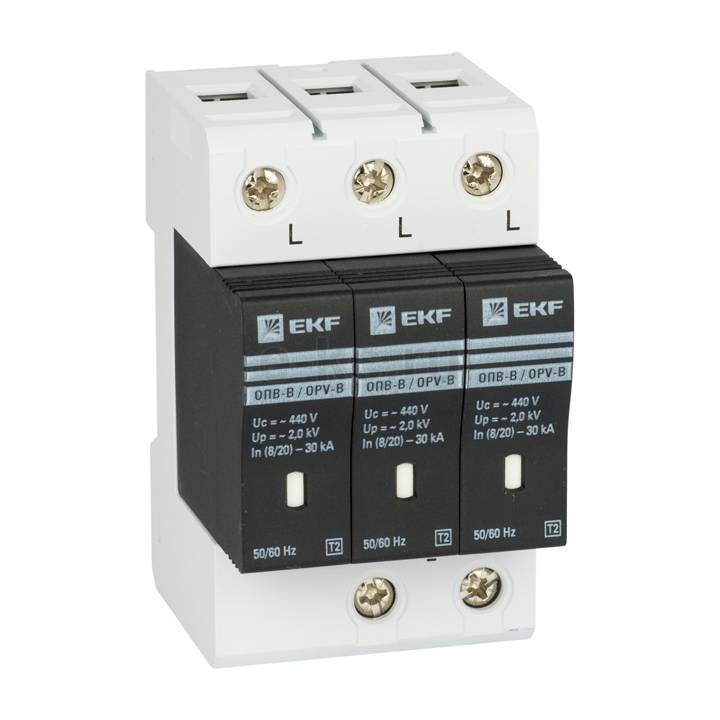

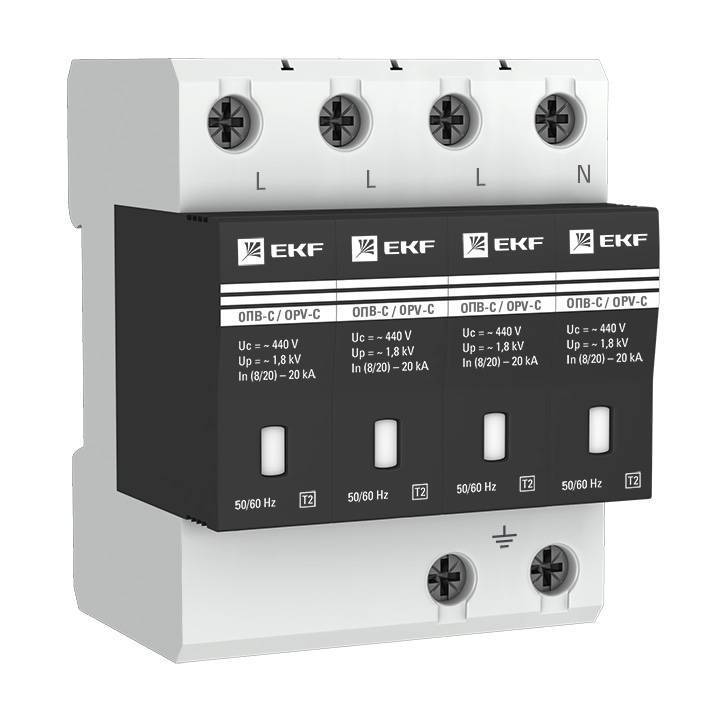

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Особенности подключения стабилизатора Ресанта 10000

Прежде чем приступать к монтажу следует убедиться, что учитываются все условия эксплуатации данного прибора. Так, есть ограничения в температуре, при которой разрешается работа устройства: от +5 до +40 градусов Цельсия. Показатель влажности не должен быть более 80%.

Важно, чтобы устройство имело доступ к воздуху. С этой целью вокруг него обязательно оставляется свободное пространство (5–10 см)

Если это напольная модель, ее следует расположить от стены на расстоянии в 50 см. Данное правило актуально и для любых легковоспламеняющихся предметов, которые будут стоять рядом со стабилизатором. Солнечные лучи не должны попадать на агрегат. В обязательном порядке производится заземление стабилизатора.

Рассмотрим само подключение. Ресанта 10000 имеет 5 клемм. Две имеют обозначение «L» — фазы, другие две «N» — нейтральные провода. Пятая отводится под заземление.

В первую очередь устройство заземляется. Далее подключают «вход», при этом фаза подсоединяется к клемме «L». Нейтральный провод соединяется с нейтральной клеммой.

Далее включается оборудование и проверяется наличие напряжения на выходе. После этого агрегат выключается. Если на выходе имеется напряжение, подключаются выходные кабеля по тому же принципу, что и входящие.

Если же выходного напряжения нет, то нужно проверить, правильно ли подключены входные провода.

Несколько фото внутренностей РН

Вообще не планировал куда-то выкладывать, поэтому не было цели делать фото подробностей. Разбирал для замены св-диодов на другие цвета и немного сфоткал.

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN DDS238

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN. Внутри, корпус снят

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN. Плата контроллера и БП

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN. Трансформатор тока внутри

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN. Входные цепи

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Реле напряжения TOMZN. Монтаж элементов на печатной плате

Пайка нормальная. Платы отмыты не очень, кое-где просматриваются разводы. В общем сделано не плохо.

Общий вид моего домашнего электрощита теперь такой:

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Электрощит с двумя реле напряжения и УЗИС

Плюсы

  • 1. В частном секторе с воздушной ЛЭП и слабым тр-ром (где в среднем 160-180В), просто незаменимая вещь, особенно в моем случае. Постоянные скачки при ветре, при сварке и т.д. Обычное реле постоянно отключается, потому что нет задержки. Когда стояло TOMZN TOVPD1-63, пришлось установить нижний предел до минимума 145В и мечтать о таком функционале как задержка отключения. В TOMZN DDS238-VAP 80А все есть. Поставил 09.09.19г, пока ветров не было, посмотрю как новое справится! Три месяца все ОК, был и шквалистый ветер вплоть до аварии на основной линии.
  • 2. Цена, даже дешевле первого (возможно из-за курса $).  Мне обошлись, TOMZN TOVPD1-63 1001,38 руб $14.85,  TOMZN DDS238-VAP 80А 967,13 руб $14.35 Отечественные аналоги в 2,5-3,5 раза дороже!

Зачем нужно регулирующее напряжение реле

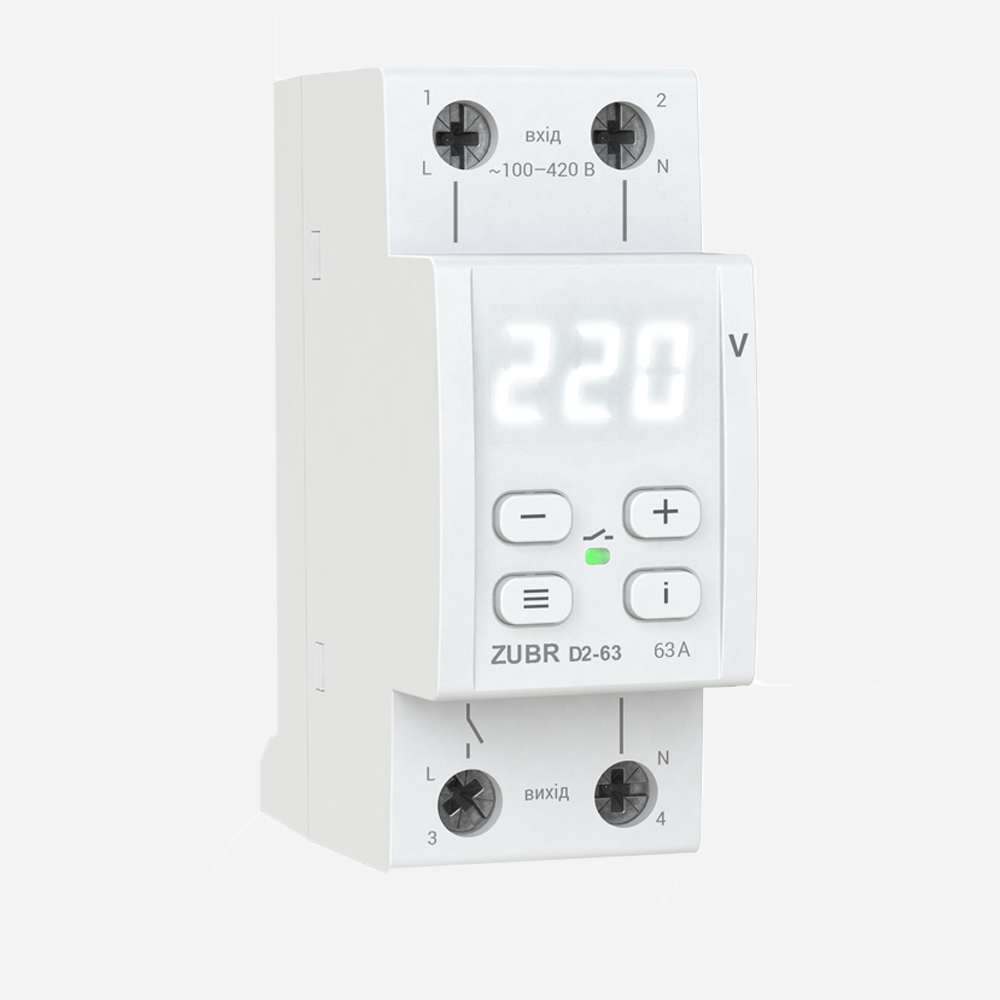

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

Популярные статьи  Как подключить два выключателя света для независимого управления лампами?

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Изменения показаний при попытках воздействия на прибор учета

Установка магнита на счетчик негативно сказывается на работе устройства

Когда счетчик электроэнергии много наматывает, причиной этого может быть его неправильная калибровка. Производится она на базе энергетической компании после получения партии продукции или перед ее установкой у потребителей. Неверные значения могут выставляться, случайно по ошибке персонала либо умышленно с целью получения дополнительной прибыли. Это незаконно, но и недоказуемо, так как провести проверку прибора можно только у специалистов поставщика. Самостоятельно срывать пломбу и сдавать прибор учета в независимую лабораторию запрещено.

В свою очередь частное лицо пытается повернуть ситуацию в свою пользу путем различных вариантов воздействия на счетчик:

  • Установка магнита. Это приспособление не всегда дает желаемый эффект, так как его нужно грамотно установить на корпусе. Кроме этого, если используется подделка, счетчик может намотать вдвое или втрое больше номинала и даже выйти из строя. Все это чревато крупным материальным ущербом.
  • Торможения колеса в индуктивном устройстве. Для этого в его корпусе просверливают тонкое отверстие, в которое вставляется проволока, игла или шило. Перед визитом контролера вставка извлекается, дырка заделывается пластилином и маскируется пылью. Способ действенный, но опасный во всех отношениях.

Все попытки воздействия на прибор учета являются нарушением заключенного сторонами договора и действующего законодательства. При их выявлении на владельца недвижимости налагается крупный штраф.

Вопросы и ответы по китайскому Реле напряжения

Пояснения, что в начале было не понятно. Для полноты отзыва.

Обязательно ли подключать нейтральный провод через устройство?

Нейтральный проводник в устройстве – это проходная шина и если нет необходимости, нейтральный провод не обязательно пропускать через устройство, достаточно подключить любым проводом нейтраль к одному из нейтральных контактов (сверху/снизу), для питания устройства.

Цикл в режимах 5,6,7 – что это?

Реле времени, нагрузка будет циклически включаться и выключаться через установленное время. Короче три таймера: секундный, минутный и часовой. Настраивается для выключения в “oP” и для включения в “CL” в пределах от 1 до 999 (если это в секундах до 16 минут, в минутах до 16 часов, в часах до 41 суток).

Зачем реле подключает нагрузку после защиты по перегрузке, если перегрузка не устранена?

Это необходимо чтобы замерить ток нагрузки, если в норме оставляет включенной, если перегрузка опять отключает.

Защита IС от плохой нагрузки (предел чистой резистивной нагрузки)

Не совсем понятно, но видимо эта функция ограничивает cos φ  сверху, т.к. он увеличивается при включении обогревателей и т.п. …

“2.9 В режиме защиты от перегрузки по току вы также можете выбрать защиту от злокачественной нагрузки (предел чистой резистивной нагрузки), которая используется для электро безопасности квартир и студенческих общежитий.”

“12. Предел идентификации лимита нагрузки (чисто резистивная нагрузка), для квартир с ограничением по аренде жилья, эл.чайник, эл.рисоварка и другое мощное резистивное оборудование.”

То есть, это ограничение, чтобы не пользовались мощными электронагревательными приборами.

Правильно ли я понимаю, что в счётчике срабатывает реле контроля напряжения, если я пытаюсь превысить лимит?

Чисто резистивная нагрузка

При этом Активная мощность, реактивная мощность и полная мощность для чисто резистивной нагрузки:

  • Активная мощность P = I2R = 240 Вт
  • Реактивная мощность Q = I2X = 0 вар
  • Полная мощность S = I2Z = 240 ВА

Как сбросить накопленную энергию кВт/ч?

Не нашел. Возможно что и не сбрасывается!

Режимы РН

  • 1 – автоматика включена
  • 2 – автоматика включена, но отключено включение (включать в ручную)
  • 3 – автоматика отключена, «рубильник» выключен
  • 4 – автоматика отключена, «рубильник» включен
  • 5/6/7 – автоматика отключена, таймер включен (циклическое переключение состояния вкл/выкл нагрузки)
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
