Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Как установить

Для этого нужно:

  • приобрести электросчетчик;
  • подать заявку в офис обслуживания населения ОАО «Мосэнергосбыт» (если в Москве) или в соответствующие организации по месту жительства на замену счетчика и переходе на новый тариф;
  • оплатить последние счета за потребленную электроэнергию;
  • оплаченный счет и техпаспорт купленного счетчика приложить к заявлению.

В оговоренное время придет специалист, установит и опломбирует счетчик, составит акт о подключении прибора.

Если счетчик заблаговременно не приобретен, то его может предоставить сама организация, но по своим ценам. Стоимость установки вместе с прибором учета колеблется в диапазоне 5-7 тысяч рублей.

Замечание специалиста: если есть соответствующие знания, счетчик можно установить и самостоятельно. Однако все равно придется пригласить специалиста для опломбировки прибора.

С нового счетчика после самостоятельной установки снимается гарантия, и показания все равно будут учитываться только после подключения, опломбировки и снятия начальных показаний специалистом из обслуживающей организации. Поэтому лучше обратиться к специалистам, к тому же сам процесс установки небезопасен.

Стоит учесть: по приблизительным подсчетам, при почти полном переводе бытовой техники на ночной режим, расходы на установку нового счетчика полностью окупятся через год-полтора, а если использовать льготы ночного времени лишь время от времени, то прибыль от экономии начнется не ранее, чем через три года.

Смотрите видео, в котором разъясняется, когда выгодна установка двухтарифного счетчика электроэнергии:

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Типовые часто задаваемые вопросы от читателей

Как подключить 3-х фазный электросчетчик Энергомера СЕ307 R33.043?

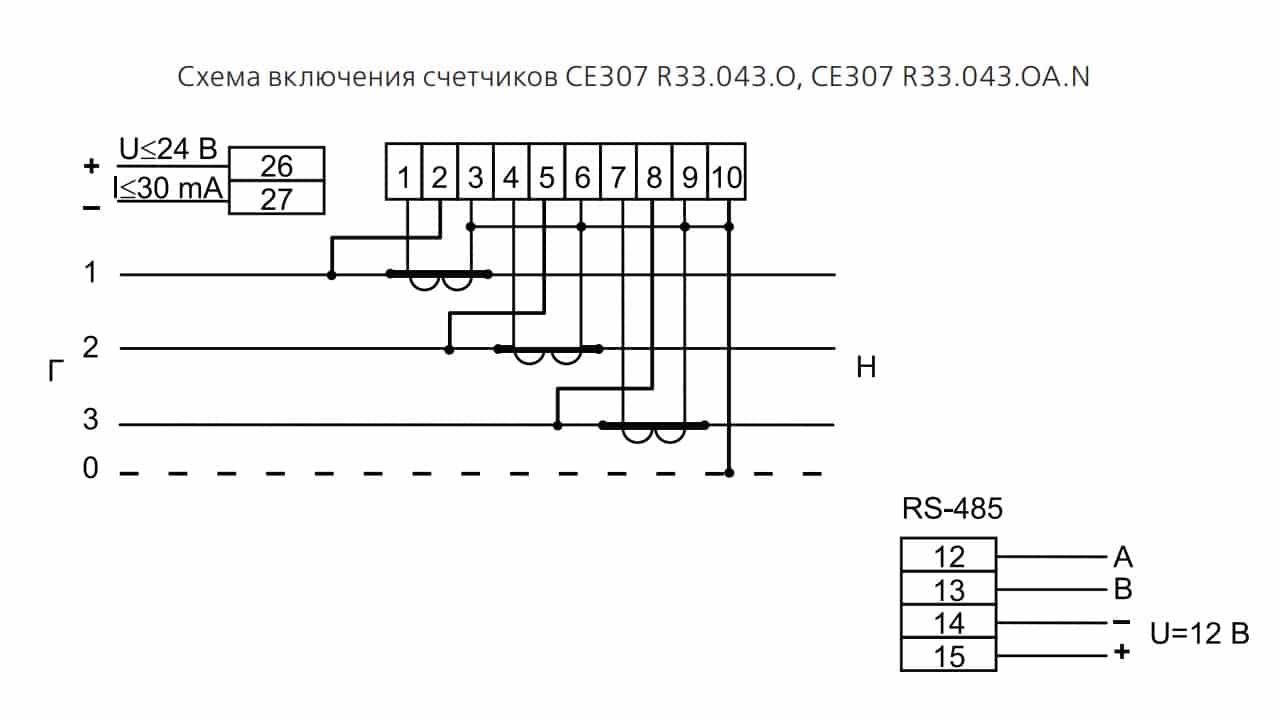

Вот схема подключения установленного у вас электросчетчика:

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Прошу заметить, все схемы подключения обязательно сверяйте с паспортом, установленного у вас прибора учета электроэнергии. Все дело в том, что это материалы официального . Если у вас установлено, все-таки, оборудование другой фирмы, могут быть некоторые отличия, поэтому лучше перепроверьте.

Также обратите внимание, узел учета электрической энергии находится на балансе управляющей компании, поэтому самостоятельно вы не имеете права менять способ подключения или вносить какие-то коррективы. Лучше обратитесь в электроснабжающую организацию с соответствующим заявлением об обнаруженных проблемах в работе узла учета электроэнергии и просьбой принять соответствующие меры

Это их работа, за которую они отвечают, так что лучше не подвергайте себя риску получить штрафные санкции.

Организационные мероприятия

Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.

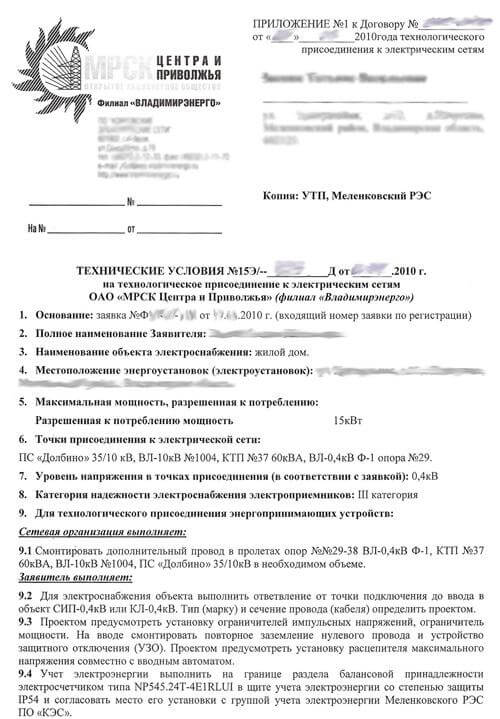

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.

В заявлении указывается:

  1. Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
  2. Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
  3. Точный адрес и контактные телефоны заявителя.

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем электросетевой компании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Популярные статьи  Основные технические характеристики УДТ (УЗО)

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Также в акте указывается обязательно:

  • тип и номер счетчика;
  • начальные показания;
  • номер установленной пломбы.

С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.

Установка трехфазного счетчика

Если потребовалось подключить трехфазный счетчик в частном доме, то это можно сделать и самостоятельно. Чтобы правильно подсоединить прибор, нужно помнить о технике безопасности, строго её соблюдать и знать схему подсоединения.

Техника безопасности

Все работы нужно проводить при полностью обесточенной сети, поэтому вводной трехполюсный автомат должен находиться в состоянии «выключено». Контроль напряжения в кабеле можно провести либо указателем напряжения, либо индикаторной отверткой. Подключения каждого провода производить последовательно — начиная от клеммы № 1 прибора учета, заканчивая клеммой № 8.

Подключение устройства

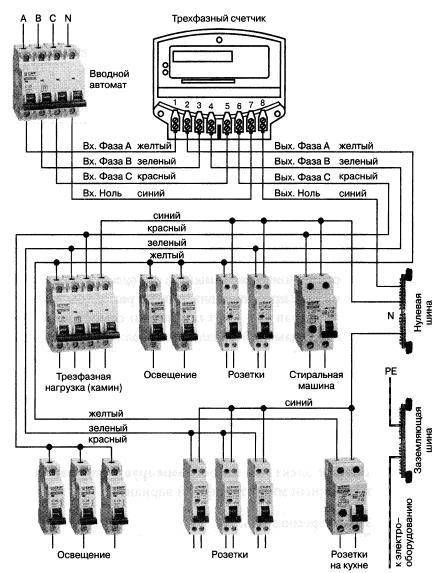

В инструкции по эксплуатации прибора есть схема подключения. Также ее можно найти на обратной стороне крышки, закрывающей клеммы электросчетчика. Три или четыре провода, идущие от вводного трехполюсного автомата, следует отделить по цветам. Контроль фаз нужно сделать фазоуказателем.

Если заменяется старый счетчик на аналогичный новый, то подключения всех проводов можно производить уже по готовому образцу, перецепляя провода от одного прибора учета к другому.

Монтаж и крепление

Установить трехфазный счетчик можно так же, как и однофазный. Как правило, прибор учета монтируется на DIN -рейку, которую следует заранее подготовить или использовать готовую в пластиковом боксе. При совмещении защелки, находящейся на задней части счетчика, с DIN -рейкой производят надавливание на прибор, до характерного щелчка. После этого приступают к электрическим соединениям.

Требуется подключить счетчик от вводного трехполюсного автомата к автоматам потребителей. Для этого используют обрезки проводов нужной длины, делая из них перемычки. При разделке нужно учитывать положение электросчетчика, не допуская натяжения проводов при монтаже. Вся обводка делается под прямыми углами с разумным запасом. Провода лучше группировать по цветам, чтобы не допустить ошибок подключения. Позже во всех соединениях при таком подходе будет проще разбираться.

При зачистке провода нужно освобождать 10 мм изоляции для автоматического выключателя и 27 мм для счетчика. Начинают с фазы А. Подготовленная перемычка желтого цвета вставляется во вводной автомат и клемму № 1 счетчика. Необходимо полностью утопить провод в клемму каждого прибора, следя за тем, чтобы не было оголенных частей проводника. Придерживая перемычку в таком положении, затягиваются винты на клеммах. На счетчике их два. Сначала затягивается верхний винт, затем нижний. Надежность проверяется потягиванием перемычки.

После того как все работы будут выполнены, закрывается крышка контактной площадки счетчика. Впоследствии винт, который удерживает крышку, будет опломбирован.

Преимущества и недостатки конкретных видов приборов учета

Главное преимущество импульсных приборов учета: их простота, надежность и низкая цена. На этом плюсы оканчиваются. Механика изначально подвержена сторонним воздействиям и не обеспечивает нужного уровня точности. Не говоря уже о функциональном объеме. Главным из последнего можно назвать отсутствие автоматической передачи данных оператору-поставщику энергоносителя. Требуется непосредственное участие людей в процедуре съема показаний, отключении или активации устройства.

Снятие показаний работниками ЖКХ:

У электронного счетчика нет таких проблем. Отсутствуют движущиеся части, сложнее компоновка, наличествуют внутренние логические элементы. Все названое позволяет производить контроль работы счетчика удаленно, получая информацию о текущих показаниях в режиме онлайн и управлять самой подачей энергии потребителям. Последние две функции нужны не только управляющим компаниям, но и позволяют интегрировать прибор учета в систему «умного» дома, с целью предоставления информации потребителю. Который в свою очередь, может, к примеру, при условии наличия нужного программного обеспечения, выполнять не только контроль ситуации в общем, но и оплачивать счета в автоматическом режиме.

Кроме названых плюсов, можно вспомнить и о том, что физические принципы, заложенные в основу того, как работают счетчики аналогичного плана, не дадут осуществить искажение поступающих данных от устройств потребления методами, применяемыми в отношении импульсных приборов учета.

У цифровых счетчиков есть и минусы. В сущности, выход любого из элементов схемы приведет к его полной неработоспособности, что достаточно актуально из-за низкого качества применяемых деталей. На практике срок эксплуатации электронного счетчика ниже, чем у индукционного.

Схемы подключения трансформаторов

От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:

  • Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
  • При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);

Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик.

Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).

Принципиальная схема включения

Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:

  • Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
  • Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
  • Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.
Популярные статьи  Какой марки, толщины провод необходимо приобрести для замены в деревянном доме?

Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.

Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора. К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора

К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.

На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:

  • К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
  • Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
  • Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
  • Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.

Аналогичным образом подключаются все оставшиеся фазы.

Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).

Образование полной звезды

Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.

Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).

Как узнать свой тип сети – однофазная или трехфазная

Трехфазная сеть от однофазной отличается мощностью. В домашних условиях определить ее можно по нескольким признакам:

  • количество проводов, которые приходят к щиту. Для однофазной сети — 2 (реже 3, если есть заземление), трехфазной — 4, 5. Три из них — это фазы, распределенные по дому, один — нулевой проводник, один — заземление.
  • Мощность. У обычной однофазной сети показатель равен 220 Вольт. В трехфазной значение между нулем и фазой — 220 Вольт, а между двумя фазами — 380. Такая величина напряжения подходит для домов, где вероятно использование мощных приборов: ДКУ, электрических плит, пил, станков.
  • По количеству автоматических выключателей. Для одной фаз он один, для трех — три, или один с контактами для трех проводников (специальное устройство).

Узнать тип электросети можно по документам, которые предоставляются после прокладки электричества в дом уполномоченными органами. На основании этих сведений определяют, какой нужен счетчик: однофазный или трехфазный.

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

Какой же прибор выбрать?

Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключениеХоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

  • значение номинальной частоты: 50Гц
  • значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

  • значение номинального-максимального тока: А, 5-10, 5-50, 5-100
  • максимальное значение полной мощности, потребляемой током: до 0,2ВА
  • включение: трансформаторное и непосредственное
  • регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

Популярные статьи  Трансформаторная подстанция: назначение, классификация, технические параметры, структура условного обозначения

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Общие правила монтажа

Монтаж не является сложной операцией, если знать, как правильно подключить прибор. Самостоятельное исполнение часто бывает качественнее, чем работа ненадежного мастера.

При приобретении важна не столько дата изготовления, сколько дата поверки устройства. Опломбирование должно быть проведено не ранее, чем год назад.

Перед работой с прибором, нужно получить разрешение и технические условия (ТУ) от организации по энергосбыту. ТУ являются основным документом, по которому будет проверяться устройство

Поэтому важно детально изучить требуемые технические характеристики каждого устройства и комплектующих. Это избавит от замечаний и лишних доработок

Основные понятия:

  1. Электросчётчик — звено, пропускающее ток с напряжением, необходимым для питания техники в доме. Ориентируясь на количество используемой высокомощной техники, выбирается трехфазный или однофазный счетчик.
  2. Клеммы — места для подсоединения проводов. Перед началом установки стоит изучить их маркировку.

Монтаж возможен внутри каждой отдельной квартиры или на общей лестничной площадке, в частных домах — внутри и вне здания. На расположение влияет то, заменяется старая или подключается новая проводка.

Схема подключения электрического счетчика осуществляется через трансформаторы тока или без них. Для косвенного типа применяются трансформаторы тока и напряжения.

На всех этапах следует соблюдать правила электробезопасности

Важно знать, что не допускается подключение однофазного электроприбора в сеть на 380 вольт

Последовательность операций подключения

Этапы установки:

  • отключение входного питания;
  • снятие пломб;
  • открытие клемм;
  • подсоединение проводов.

Перед монтажом следует убедиться, что сеть обесточена, воспользовавшись индикатором.

С момента опломбирования должно пройти не более 12 месяцев. Разрешено подключение 3-х фазного счетчика без видимых механических повреждений кожуха и стекла корпуса.

Возможна установка, если на корпусе трехфазного счетчика есть пломбы ОТК в виде стикера и пломбы госповерителя.

Схемы подключения

Конструктивно прибор учета электрической энергии состоит из цепи тока и цепи напряжения, суммарные показания которых обеспечивают вычисление мощности. В зависимости от способа подключения этих цепей к питающей линии все электросчетчики подразделяются на три основные категории:

  • Прямого включения – цепь тока и напряжения включаются в линию напрямую.
  • Косвенного включения – зажимы тока и напряжения подключаются к линии через трансформаторы тока и напряжения соответственно. Актуально для высоковольтных потребителей с большой мощностью.
  • Полукосвеного включения – когда токовая цепь имеет трансформаторное подключение, а цепь напряжения прямое. Используется для учета электроэнергии потребителей с большой нагрузкой.

Помимо этого, в зависимости от количества фаз схема подключения электросчетчика может быть однофазной или трехфазной. Теперь рассмотрим эти принципы подключения более детально.

Однофазного электросчетчика

Однофазный электросчетчик, как правило, имеет прямое включение в цепь. Поэтому схема подключения будет выглядеть следующим образом:

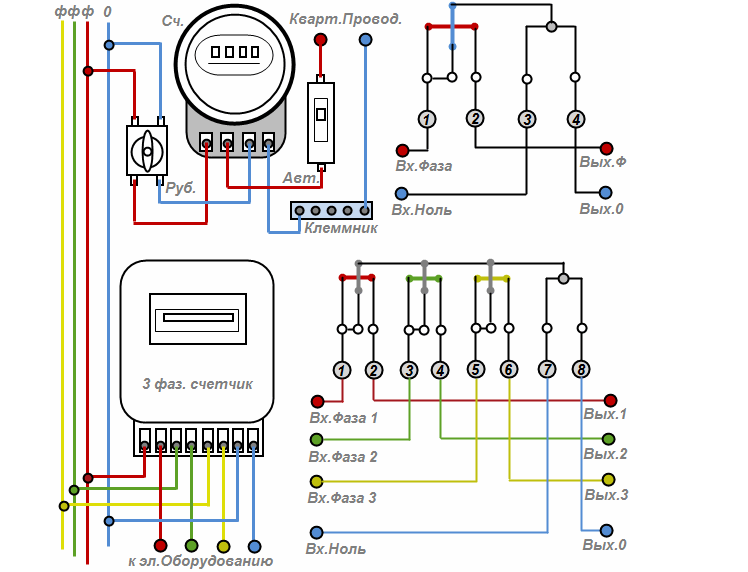

Рис. 4. Схема подключения однофазного электросчетчика

Для подключения вам понадобится подключить фазный L и нейтральный N проводник к вводному автоматическому выключателю. Затем производится подключение фазного проводника к зажиму 1, с зажима 3, но подключается на защитную аппаратуру нагрузки. Подключение нейтрального проводника осуществляется к зажиму 4, а с 6 он подводится к УДТ нагрузки.

Трехфазного электросчетчика

Подключение трехфазного электросчетчика может иметь несколько вариантов, в зависимости от способа: прямого, косвенного и полукосвенного. Разберем каждый способ подключение на примере конкретной схемы.

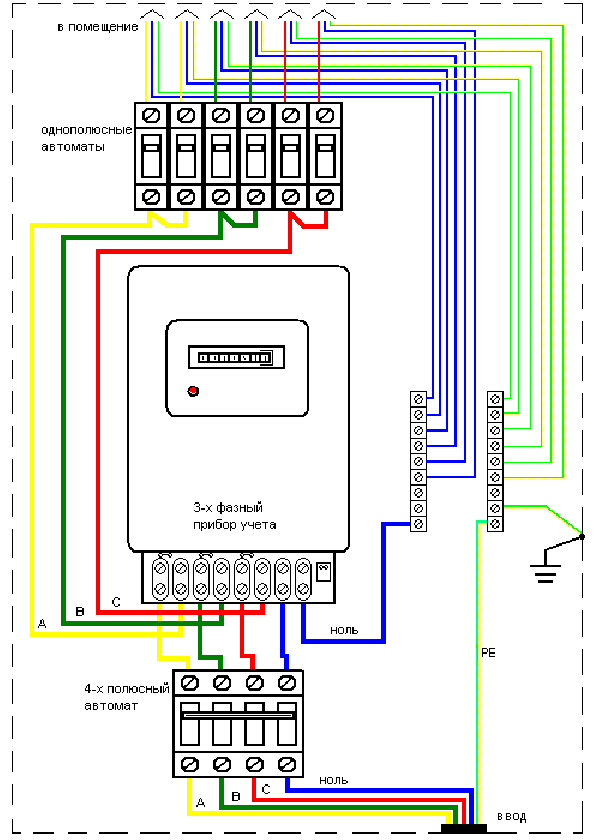

Рис. 5. Схема прямого подключения трехфазного электросчетчика

Как видите на рисунке выше, схема прямого подключения трехфазного электросчетчика аналогична однофазному. Каждый фазный проводник (L1, L2, L3) также подключается в разрыв соответствующей пары зажимов прибора учета электроэнергии. Также поступают с нейтральным проводником N, подключение защитного проводника PE производится на отдельный клеммный ряд.

Рис. 6. Схема полукосвенного подключения трехфазного электросчетчика

Для полукосвенного подключения можно использовать 8-ми проводную схему, где цепь тока электросчетчика подсоединяется через измерительные трансформаторы тока ТТ1, ТТ2, ТТ3 и испытательную коробку. В данном случае трансформаторы тока одним выводом подключаются к фазному проводнику, а вторым к защитному PE.

Испытательная коробка необходима для проведения технических испытаний в процессе эксплуатации электрооборудования. Также на схеме приведен пример подключения систем электронного учета через зажимы 17 – 26. В случае подключения электросчетчика в системе с совмещенным PEN проводником применяется 10-ти проводная схема подключения, которая выглядит следующим образом:

Рис. 7. Схема полукосвенного включения электросчетчика в цепи с совмещенным PEN проводником

В этом случае каждый трансформатор тока имеет два вывода, подключаемых отдельно к соответствующим зажимам электросчетчика.

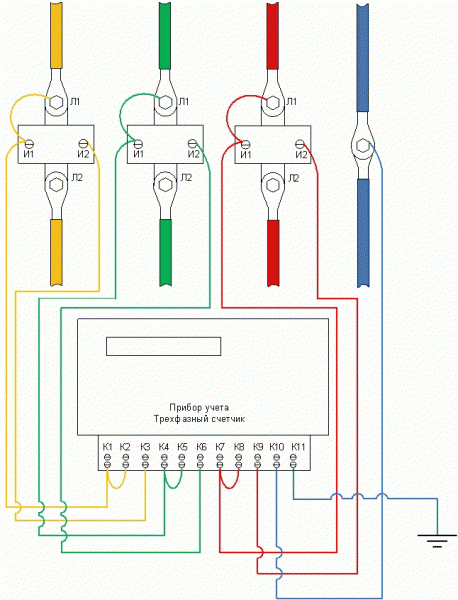

Рис. 8. Схема косвенного подключения трехфазного электросчетчика

При косвенном подключении цепь тока подсоединяется через трансформаторы тока ТТ1, ТТ2, ТТ3. А цепь напряжения электросчетчика через трансформаторы напряжения TN1, TN2, TN3. В остальном принцип подключения аналогичен предыдущим схемам.
