Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Для мощности 15 кВт сколько ампер должен быть автомат?

Перед тем, как выяснить, для 15 кВт какой автомат требуется, следует определить, какие функции вы возлагаете на энергопринимающие устройства. От качества и количества таких устройств будет зависеть требуемая мощность. Здесь нужно подойти к вопросу с базой не только исходных данных по каждому устройству, но и с весомым багажом знаний и формул. Иначе в нормативных документах несведущему человеку можно легко заблудиться. Есть быстрый и верный способ в этом случае – обратиться к специалистам, которые сэкономят ваши деньги, нервы и, главное, время.

Если Вы приобрели действующее помещение с подведенным к нему электрическим питанием, то можно воспользоваться опытным способом определения, достаточно ли заложенной мощности. Путем эксперимента можно также выяснить, какую длительную нагрузку в 15 кВт какой автомат выдержит, то есть не отключится в самый неподходящий момент.

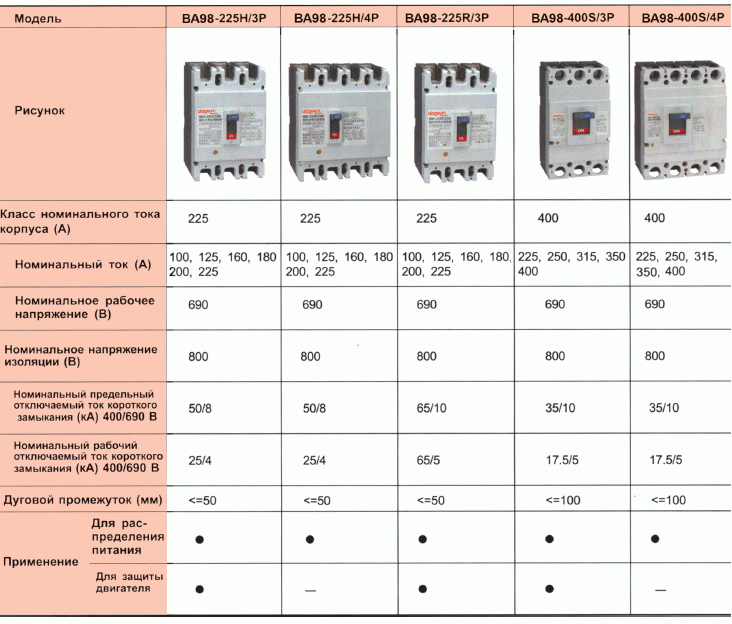

Критерии выбора трехфазного коммутатора

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

Какой автомат нужен для трехфазного двигателя, ток которого 15А?Однополюсный автомат применяется для одной фазы

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

  • однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
  • двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
  • трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
  • четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Популярные статьи  Причины и способы устранения нагрева кабелей

Как выбрать автоматический выключатель?

Нельзя приобретать автомат с поврежденным корпусом, с видимыми трещинами, сколами. Так же нельзя применять автоматы с большим, чем расчетный номинал тока. В первую очередь автоматический выключатель выбирается исходя из характеристик вашей электропроводки и нагрузок.

Как выбрать автоматический выключатель

Автоматы следует приобретать в специальных магазинах и известных производителей автоматических выключателей. Стоимость таких автоматов конечно выше, но она уйдет на второй план, если это касается вашей безопасности. Выбор автоматических выключателей осуществляют по таким критериям как;

— число полюсов автомата; — длительное рабочее напряжение; — максимальный допустимый рабочий ток выключателя; — отключающая способность; — селективность автомата.

Определение числа полюсов автомата

Выбор числа полюсов автомата зависит от типа электросети. При однофазной сети число полюсов может быть 1 или 2, т. е. автомат может быть однополюсным или двухполюсным.

Подключение однополюсного и трехполюсного автоматического выключателя

В быту при однофазной сети на вводе и для отдельных автоматов используют однополюсные конструкции. Двухполюсные автоматы можно использовать на вводе. В этом случае вероятность срабатывания двухполюсного автомата увеличивается вдвое, в трехфазных сетях используют автоматы на три или четыре полюса.

Номинальное напряжение автомата

Пластиковый корпус автомата содержит сведения о его характеристиках и его рабочем напряжении, которое должно быть Uном ≥ Uсети равное или больше сетевого напряжения.

Основные характеристики автоматического выключателя маркированы на его корпусе

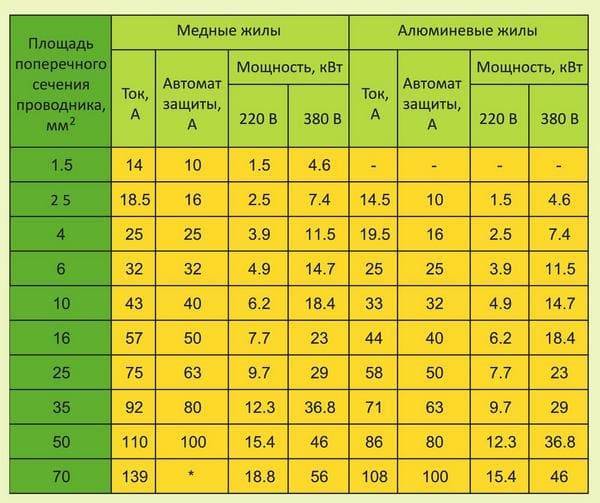

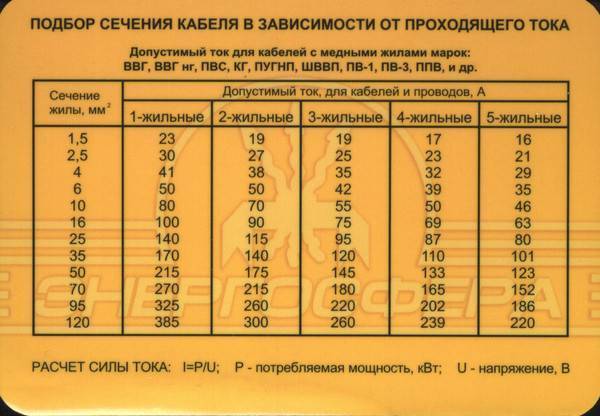

Выбор автоматического выключателя по току нагрузки

Для защиты электропроводки от перегрева при высокой нагрузке должны учитываться условия:

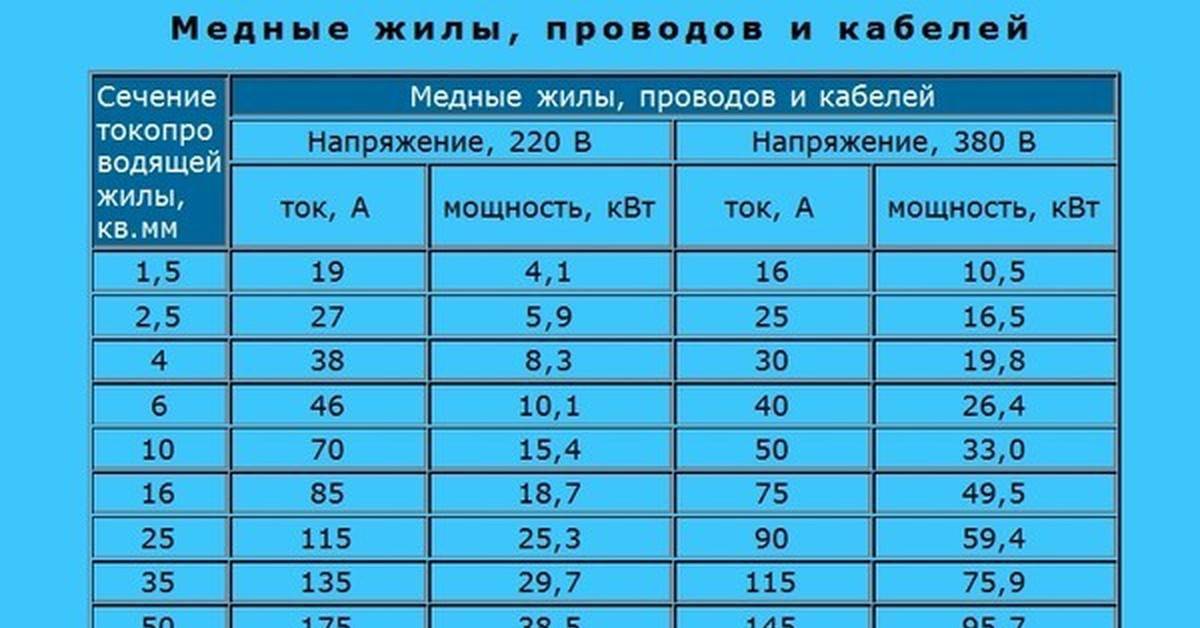

  1. Ток, потребляемый электрической цепью не должен превышать номинальный ток автомата, при этом номинальный ток автомата также не должен быть больше номинального расчетного тока для этого сечения проводов электропроводки.

Iэл <=Iном <=Iпров, где, Iэл — номинальный ток нагрузки, Iном — номинальный ток автомата, Iпров — расчетный ток электропроводки.

  1. Ток срабатывания автомата от перегрузки должен быть в 1,45 раз меньше максимального значения тока электропроводки. Iперег <= 1,45 Iпров. Ниже приводится таблица для групп автоматов B, C, D характеристик срабатывания тепловой и электромагнитной защиты. Таблица 1.

По таблице видно, что автомат отключится при перегрузке в 13% номинального тока через время, равного или больше 1 часа. Если нагрузка достигнет 45% номинального значения тока, то тепловая защита автомата отключит нагрузку меньше чем за один час.

Для электромагнитной защиты автомата типа В с трехкратной перегрузкой, время срабатывания будет 0,1 секунды и больше, а при пятикратной перегрузке защита сработает за время меньше 0,1 секунды.

Отключающая способность

Это характеристика учитывает способность автомата отключать контакты без залипания от токов короткого замыкания. Эти значения токов к. з. указаны на корпусе выключателя.

Лучше выбирать автоматы с гарантированной способностью отключаться при токах к. з. равных 3 – 4,5 килоампер. На стоимость здесь не смотрят — это все-таки ваша безопасность.

Селективность автоматического выключателя

Значение селективности автомата показывает возможность автоматического выключателя отключать только те участки электрической цепи, где произошло короткое замыкание или перегрузка. Чтобы автомат обладал хорошей селективностью, нужно сделать правильный выбор по параметрам и классу автомата.

Пример селективности автоматических выключателей

Для хорошей селективности вводной автомат должен иметь значение номинального тока больше, чем автоматы в группах, но не превышать максимальный ток электропроводки. В группах автоматы подбираются по току нагрузки данной группы. То есть при коротком замыкании на кухне, отключится автомат кухонной розеточной группы, а не освещения.

Тепловая нагрузка нескольких автоматов установленных в ряд

Когда автоматические выключатели расположены в электрощите в ряд, то температура автоматов вырастет и номинальный ток автомата уменьшится на поправочный коэффициент К таблицы 2.

На таблице 3 указана зависимость номинального тока от внешней температуры, которую также нужно учитывать при выборе автоматического выключателя.

Как узнать пусковой ток?

Кратность пускового тока (отношение пускового тока к номинальному) найти в документации на двигатель бывает не так-то просто. Но его можно измерить (оценить, узнать) самому. Вот навскидку несколько способов:

  1. Первый способ (лучший для теоретического изучения) – использовать осциллограф. Взять шунт (например, резистор 0,1…0,5 Ом, чем меньше по сравнению с обмотками, тем лучше), и посмотреть на нём осциллограмму в момент пуска. Далее из максимального амплитудного значения определяем действующее напряжение (поделить на корень из 2), далее по закону Ома считаем пусковой ток. Можно ничего не умножать и не делить – просто измерить клещами ток в рабочем режиме, и умножить его на разницу токов на экране осциллографа. Способ хорош тем, что видно переходные процессы, вызванные ЭДС самоиндукции, мгновенные значения тока, длительность разгона. Кроме того, учитываются параметры питающей сети. Ещё плюс – пусковой ток измеряется реальный, на реальном двигателе и механизме.
  2. Второй способ измерения пускового тока – подать на двигатель пониженное (в 5-10 раз) напряжение рабочей частоты и измерить ток. Почему пониженное? Это необходимо для того, чтобы ротор можно было легко зафиксировать, не допуская перегрева. Измеренный ток пересчитать, получим пусковой. Достаточно измерить ток на одной фазе. По другим токи будут (обязаны быть) такими же. Этот способ используют при производстве и испытаниях двигателей. Именно этим способом производители получают табличные данные. Способ опирается на номинальный ток, в реальности (на реальном механизме) пусковой ток может быть другим!
  3. Измерить пусковой ток токоизмерительными клещами. Плюс этого способа – простота и оперативность. Клещи используют в большинстве случаев для проверки режимов работы двигателей. Минус – такие клещи достаточно инерционны, а нам нужно увидеть, что происходит за доли секунды. Но этот минус нивелируется, когда мы измеряем ток при пуске нагрузки с высоким моментом инерции (вентиляторы, насосы с массивными крыльчатками). Пуск длится более 10 сек, и на экране клещей всё видно. Добавлю, что есть клещи с функцией Inrush, которые могут измерять пусковой ток от 0 до максимума в течение времени интегрирования порядка 100 мс.
  4. Трансформатор тока. Такой используется, например, в узлах учета электроэнергии – благодаря трансформатору тока нет необходимости измерять реальной ток, а можно измерить ток, уменьшенный в точно известное количество раз. Так же измеряют ток в электронных пусковых устройствах (преобразователях частоты, софтстартерах). Минус способа – трансформатор тока рассчитан на частоту 50/60 Гц, а переходные процессы во время пуска имеют широкий спектр и много гармоник. Поэтому можно сказать, что такой способ тоже обладает высокой инерционностью.
Популярные статьи  Почему у моего компьютера отключаются все USB устройства, а также бьет током из наушников?

Конечно, реальность отличается от эксперимента. Прежде всего тем, что ток короткого замыкания реальной сети питания не бесконечен. То есть, провода, питающие двигатель, имеют сопротивление, на котором в момент пуска падает напряжение (иногда – до 50%). Из-за этого ограничения реальный пусковой ток будет меньше, а разгон – длительнее. Поэтому нужно понимать, что значение кратности пускового тока, указанное производителем, в реальности всегда будет меньше.

Для чего нужны двигатели – приводить в действие механизмы и получать прибыль!

Теперь разберём другой вопрос –

Расчет автомата для электродвигателя

Еще недавно для защиты электрических моторов использовалась следующая схема: внутри пускателя устанавливался тепловой регулятор, подключенный последовательно с контактором. Этот механизм работал таким образом. Когда через реле в течение длительного времени проходил ток большой величины, происходил нагрев установленной в нем биметаллической пластины, которая, изгибаясь, прерывала контакторную цепь. Если превышение установленной нагрузки было кратковременным (как бывает при запуске двигателя), пластинка не успевала нагреться и вызвать срабатывание автомата.

Внутреннее устройство автомата защиты двигателя на видео:

Главным минусом такой схемы было то, что она не спасала агрегат от скачков напряжения, а также дисбаланса фаз. Сейчас защита электрических силовых установок обеспечивается более точными и современными устройствами, о которых мы поговорим чуть позже. А теперь перейдем к вопросу о том, как производится расчет автомата, который нужно установить в цепь электромотора.

Чтобы подобрать защитный автоматический выключатель для электроустановки, необходимо знать его времятоковую характеристику, а также категорию. Времятоковая характеристика от номинального тока, на который рассчитан АВ, не зависит.

Чтобы автоматический выключатель не срабатывал каждый раз при запуске мотора, величина пускового тока не должна быть больше той, которая вызывает моментальное срабатывание аппарата (отсечка). Соотношение тока запуска и номинала прописывается в паспорте оборудования, максимально допустимое – 7/1.

Производя расчет автомата практически, следует использовать коэффициент надежности, обозначаемый символом Kн. Если номинальный ток устройства не превышает 100А, то величина Kн составляет 1,4; для больших значений она равна 1,25. Исходя из этого, значение тока отсечки определяется по формуле Iотс ≥ Kн х Iпуск. Автоматический выключатель выбираем в соответствии с рассчитанными параметрами.

Еще одна величина, которую необходимо учитывать при подборе, когда автомат монтируется в электрощитке или специальном шкафу – температурный коэффициент (Кт). Это значение составляет 0,85, и номинальный ток защитного устройства при подборе следует умножать на него (Inт).

Как запустить трёхфазный двигатель от 220 вольт

Как правило, для подключения трёхфазного электродвигателя используют три провода и напряжение питания 380 вольт. В сети 220 вольт только два провода, поэтому, чтобы двигатель заработал, на третий провод тоже нужно подать напряжение. Для этого используют конденсатор, который называют рабочим конденсатором.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Емкость конденсатора зависит от мощности двигателя и рассчитывается по формуле: C=66*P, где С – ёмкость конденсатора, мкФ, P – мощность электродвигателя, кВт.

То есть, на каждые 100 Вт мощности двигателя необходимо подобрать около 7 мкФ ёмкости. Таким образом, для двигателя мощностью 500 ватт нужен конденсатор ёмкостью 35 мкФ.

Необходимую ёмкость можно собрать из нескольких конденсаторов меньшей ёмкости, соединив их параллельно. Тогда общую ёмкость считают по формуле: Cобщ = C1+C2+C3+…..+Cn

Важно помнить о том, что рабочее напряжение конденсатора должно быть в 1,5 раза больше питания электродвигателя. Следовательно, при напряжении питания 220 вольт конденсатор должен быть на 400 вольт. Конденсаторы можно использовать следующего типа КБГ, МБГЧ, БГТ

Конденсаторы можно использовать следующего типа КБГ, МБГЧ, БГТ.

Для подключения двигателя используют две схемы подключения – это «треугольник» и «звезда».

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Если в трёхфазной сети двигатель был подключен по схеме «треугольник», тогда и к однофазной сети подключаем по этой же схеме с добавлением конденсатора.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Подключение двигателя «звездой» выполняют по следующей схеме.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Для работы электродвигателей мощность до 1,5 кВт достаточно ёмкости рабочего конденсатора. Если подключить двигатель большей мощности, то такой двигатель будет очень медленно разгоняться. Поэтому необходимо использовать пусковой конденсатор. Он подключается параллельно рабочему конденсатору и используется только во время разгона двигателя. Потом конденсатор отключается. Ёмкость конденсатора для запуска двигателя должна быть в 2-3 раза больше ёмкости рабочего.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

После запуска двигателя определите направление вращения. Обычно необходимо, чтобы двигатель вращался по часовой стрелке. Если вращение происходит в нужном направлении ничего делать не нужно. Чтобы сменить направление, необходимо сделать перемонтаж двигателя. Отключите два любых провода, поменяйте их местами и снова подключите. Направление вращения сменится на противоположное.

При выполнении электромонтажных работ соблюдайте правила техники безопасности и используйте индивидуальные средства защиты от поражения электрическим током.

Зачем это нужно?

  1. Во-первых, легче найти причину аварийной ситуации, если на каждой линии установлена своя, индивидуальная защита.
  2. Во-вторых, освещение будет отключено лишь в одной комнате квартиры, и не придется впотьмах искать резервный источник света в виде свечки или плашки, бросать переноску от соседей на время устранения неисправности и так далее. Это касается и розеток. Если авария на линии стиральной машинки, то, к примеру, холодильная камера и другие приборы будут продолжать функционировать.

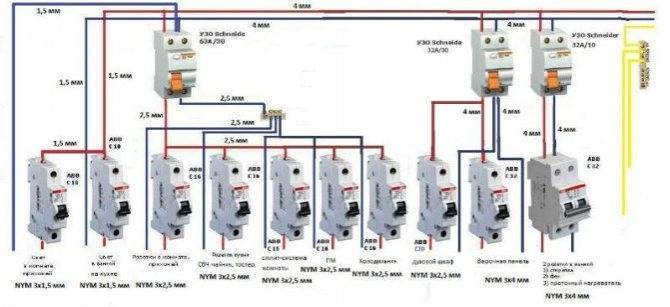

На рисунке приведена одна из возможных схем. Ее монтаж связан с определенными затратами (на те же автоматы), но в том, что она удобна в эксплуатации, сомнений нет.

Какой автомат нужен для трехфазного двигателя, ток которого 15А?

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

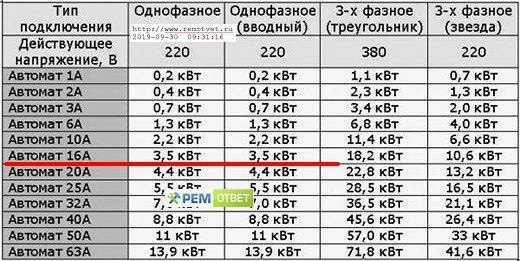

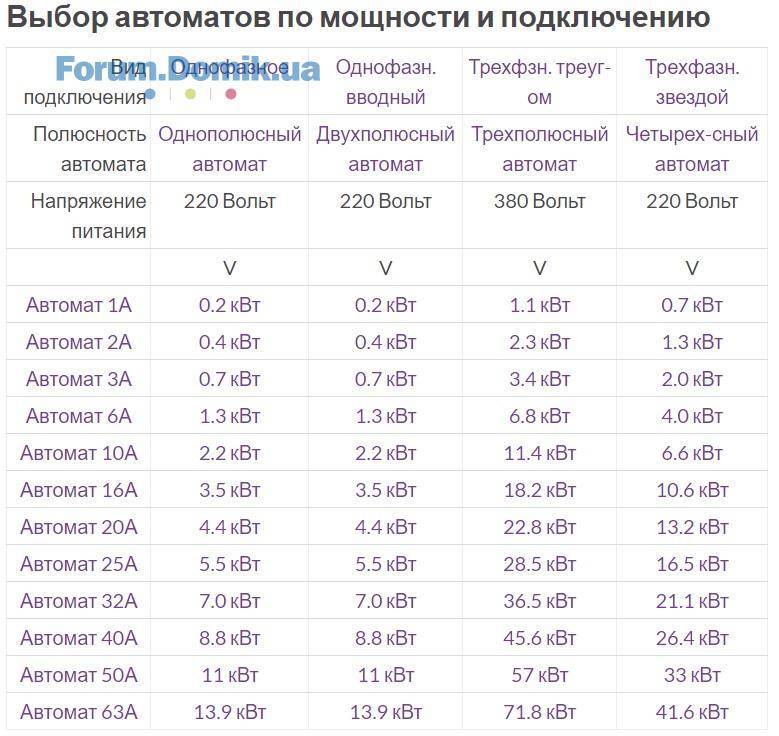

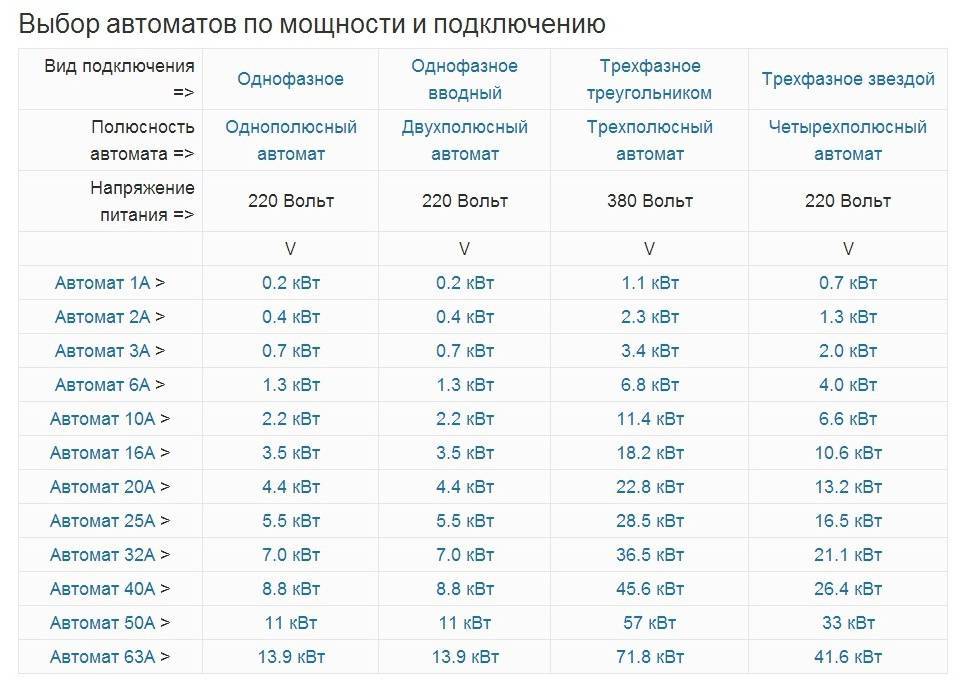

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Популярные статьи  СИП из ГРЩ одного здания в ГРЩ другого. Допустимо ли?

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

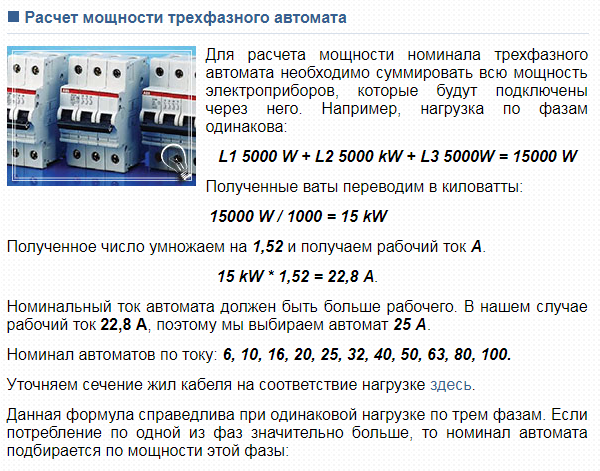

При увеличении мощности до 15 кВт какой автомат выбирать?

То, какой автомат ставить на 15 кВт мощности, несложно определить с помощью математических расчетов, а также с учетом требований нормативных документов. Квалифицированный специалист даже без требуемых расчетов на основе своего опыта сразу подскажет, для нагрузки 15 кВт 3 фазы сколько ампер автомат рекомендуется ставить.

Однако дополнительные трудности возникают в случае, когда заданной мощности все же недостаточно для успешной эксплуатации помещения. В таком случае проблему необходимо решать квалифицированно и профессионально. Определение пути решения вопроса по увеличению мощности зависит от множества исходных данных:

  • величина добавочной электрической мощности;
  • загрузка питающих кабельных линий;
  • возможность выделения свободной мощности из общей запроектированной электрической мощности здания, в котором находится помещение;
  • удобство расположения нежилого помещения для ввода в него питающих кабелей из земли;
  • наличие достаточного места для монтажа вводно-распределительного устройства (ВРУ);
  • ограниченность в сроках по выполнению увеличения электрической мощности и др.

Все эти данные помогут сформировать соответствующие требования к энергосервисной компании, а также помочь специалистам определить путь решения вашей проблемы. В решении любого вопроса, связанного с электроснабжением, вашим лучшим помощником будет . Наши специалисты обладают богатым опытом в решении самых трудных вопросов. Для того, чтобы получить бесплатную консультацию по любому вопросу, вам достаточно лишь позвонить нам по указанному телефону или оставить заявку. Наши специалисты свяжутся с вами в удобное для вас время.

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Онлайн расчет автомата по мощности

Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см. статью Автоматические выключатели).

ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь

Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.

Инструкция по использованию калькулятора расчета автомата:

  1. Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
  2. Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
  3. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
  4. Нажимаем кнопку «РАССЧИТАТЬ»

В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.

Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:

Стандартными значениями номиналов автоматов являются:

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
