Средства защиты в электроустановках

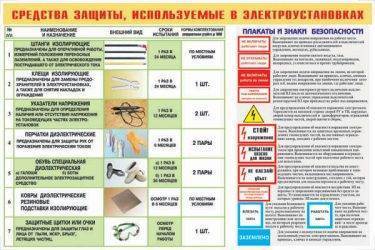

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления 5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

  1. Основные
  2. Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

  1. диэлектрические перчатки,
  2. изолирующие токоизмерительные клещи,
  3. монтерский инструмент с изолированными рукоятками,
  4. токоискатели.

дополнительные изолирующие средства:

  1. диэлектрические галоши
  2. коврики
  3. изолирующие подставки

В электроустановках выше 1000 В: основные изолирующие средства:

  1. изолирующие штанги
  2. изолирующие токоизмерительные клещи
  3. указатели напряжения

дополнительные изолирующие средства:

  1. монтерский инструмент с изолированными ручками
  2. диэлектрические перчатки
  3. боты
  4. коврики
  5. изолирующие подставки

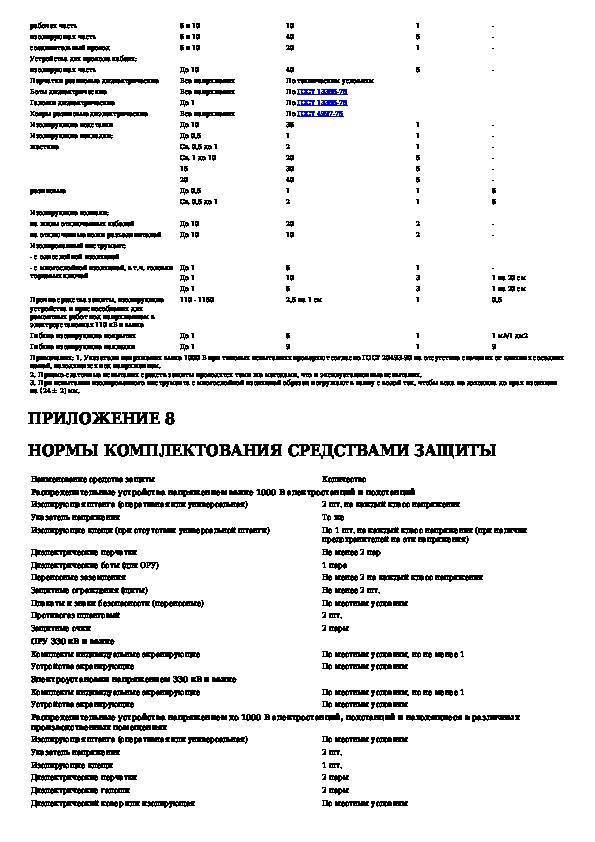

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная) По местным условиям
Указатель напряжения 2 шт.
Изолирующие клещи 1 шт.
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары
Диэлектрический ковер или изолирующая подставка По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности То же
Защитные щитки или очки 1 шт.
Переносные заземления По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная) 2 шт. на каждый класс напряжения
Указатель напряжения То же
Изолирующие клещи (при отсутствии универсальной штанги) 1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты (для ОРУ) 1 пара
Переносные заземления Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты) Не менее 2 шт.
Плакаты и знаки безопасности (переносные) По местным условиям
Противогаз изолирующий 2 шт.
Защитные щитки или очки 2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Наименование Переодичность
осмотров испытаний
Диэлектрические перчатки перед применением Один раз в 6 мес
Инструмент (на изоляцию) перед применением Один раз в год
Указатели (УНН) перед применением Один раз в год
Изолирующие клещи Один раз в год Один раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

№ _______

Годно до _____ кВ

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

№ _______

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Диэлектрические коврики срок поверки по правилам. Диэлектрические перчатки

Электроизмерительная лаборатория качественно и оперативно выполнит испытания средств индивидуальной защиты (СИЗ) и электроинструмента . Испытания проводятся с использованием специализированного высоковольтного стенда квалифицированными сотрудниками нашей лаборатории, имеющими большой опыт работы и все необходимые допуски. По окончанию испытания на изделие ставится штамп с указанием допустимого напряжения и даты следующей поверки. Так же составляются и утверждаются протоколы испытания, которые выдаются клиентам.

Нужно ли испытывать новые диэлектрические перчатки, боты, галоши, инструмент???

Нас часто спрашивают зачем испытывать диэлектрические перчатки, ведь проще и дешевле купить новые. Но не все так просто. Есть правила, которые надо выполнять.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ СО 153-34.03.603-2003

1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

Стационарная высоковольтная электролаборатория нашей компании проводит испытания следующих средств защиты:

  • диэлектрические перчатки;
  • боты и галоши резиновые диэлектрические;
  • ручной изолирующий инструмент;
  • изолирующие штанги;
  • изолирующие и электроизмерительные клещи;
  • указатели напряжения;
  • изолирующие подставки и колпаки;
  • переносные заземления.

После введения в эксплуатацию СИЗ и электроинструмент подлежат периодическим и внеочередным испытаниям. Внеочередные испытания проводятся после ремонта, замены составных частей либо при обнаружении неисправности. Все испытания средств защиты из диэлектрической резины , электроинструмента, штанг, указателей напряжения проводятся согласно документу «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним» и государственным стандартам. Перед проведением испытаний проводится внешний осмотр. При обнаружении каких-либо дефектов либо неполной комплектации СИЗ считается неисправным и испытания прекращаются. Если внешний осмотр дал положительный результат, изделие проходит испытания, включающие контроль механических и электрических характеристик.

Популярные статьи  Почему у моего компьютера отключаются все USB устройства, а также бьет током из наушников?

Алгоритм работы

1. Отправляете на наш электронный адрес сайт заявку с перечнем испытываемых СИЗ и вашими реквизитами.

2. В течении часа получаете в ответ счет и договор на испытание.

3. Привозите СИЗ на испытание. Получаете оригиналы документов:

  • договор — 2 экз,
  • счет,
  • акт выполненных работ — 2 экз,
  • акт приемки-передачи СИЗ.

4. Через 7 дней забираете испытанные СИЗ с комплектом документов:

  • протокол испытаний,
  • свидетельство электролаборатории,
  • счет-фактура.

СИЗ выдаются только после поступления денег на наш расчетный счет и наличии с ваше стороны следующих документов:

  • подписанный договор,
  • подписанный акт выполненных работ,
  • доверенность на получение СИЗ.

Основным электрозащитным средством при работе в электроустановках до 1000 В и дополнительным в электроустановках свыше 1000 В являются диэлектрические перчатки . Допустимо использование перчаток из натурального каучука и листовой резины не короче 350 мм. Периодичность испытания диэлектрических перчаток установлена в «Правилах» и составляет один раз в 6 месяцев . Диэлектрические перчатки проходят только электрические испытания, в ходе которых определяется величина проходящего через них тока (не более 6 мА) и отсутствие пробоя. Сроки испытания диэлектрических перчаток не изменяются даже, если изделие не было в эксплуатации.

Диэлектрические боты и галоши защищают от напряжения шага и относятся к дополнительным СИЗ, галоши на установках до 1000 В, а боты на установках до и свыше 1000 В. Внешне галоши и боты должны выглядеть так: резиновые верх, резиновая рифленая подошва, текстильная подкладка. Боты должны быть не короче 160 мм и иметь отвороты. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты. Если про

Как использовать боты

Боты, диэлектрические перчатки и носки используются в помещениях повышенной опасности. При этом в здании не должно быть мокро или пыльно, иначе эффективность сапог значительно снижается. Пошаговая инструкция, как использовать обувь для электриков:

  1. Они надеваются только поверх обычной обуви. Предварительно позаботьтесь о чистоте своих ботинок. Если нет возможности надеть привычные кроссовки или галоши, то используйте прорезиненные носки;
  2. Если помещение находится под шаговым напряжением, то перед тем, как идти по полу, нужно на нем расстелить специальные коврики или резиновые пластины – это защитит при высокой силе тока;
  3. Завод-изготовитель указывает на подошве не только срок годности, но и условия эксплуатации. Все ботинки и галоши делятся на две группы: те, что применяются при температуре от -15 до 40 градусов, и -50 до +80;
  4. Желательно использовать все возможные изолирующие приспособления вместе: перчатки, носки и обувь.

Классификация

Как правило, защитные средства отличаются ярким цветовым оттенком, выделяющим их из прочей резиновой обуви.

Комплектация моделей содержит:

  • резиновый верх;
  • монолитную рифлёную подошву;
  • текстильные подкладки;
  • внутренние вставки, сохраняющие форму и страхующие от повреждений.

Проверка резиновых диэлектрических ботов

Определяющим показателем в характеристиках диэлектрической обуви считается ток утечки, который возникает при контакте проводника с заземлением через изоляцию. Для защитных галош значение этого показателя не должно превышать 2,5 мА.

Заводские обозначения размеров защитной обуви в эквиваленте штихмасовой системы.

Ходовые размеры не в каждом случае способны удовлетворить потребности исполнителей, все же редкие размеры 292 (иначе – 39), а также 352 (иначе – 47) не выпускают серийно. Такие модели возможно получить, только заказав в индивидуальном порядке. Текущая стоимость диэлектрических галош сегодня составляет 750 руб.

Также читайте: Как и какими огнетушителями тушить электрооборудование

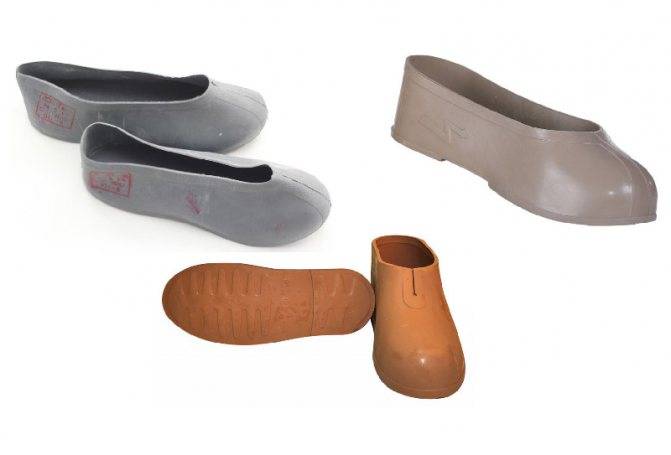

Галоши диэлектрические

Диэлектрические галоши применяются в качестве дополнительного средства индивидуальной защиты от риска быть подвергнутым воздействию электротока при работе. Основное назначение диэлектрических галош —защищать от шагового напряжения человека при выполнении электротехнических работ.

Диэлектрические галоши применяются при монтажных, ремонтных и профилактических работах в любых типах электроустановок. Использование диэлектрических галош может быть в распределительных устройствах с напряжением до 1000 В.

Основные технические требования к диэлектрическим галошам:

  • производиться галоши должны из материалов, указанных в ГОСТе, кроме резиновой основы, подошвы, галоши обязаны иметь текстильные подкладки, а также стельки и задники;
  • допустимый ток утечки для изделия не должен превышать 2,5 мА;
  • эта обувь не должна содержать инородных жестких включений, не допускается расслоение, отслоение деталей изделия, применение разных материалов;
  • по внешнему виду изделия должны соответствовать норме соответствующего стандарта.

Для признания годности изделия они должны пройти испытания, данные полученные в результате проверке должны в обязательном порядке вноситься в журнал. Диэлектрические галоши испытываются напряжением 3,5 кВ продолжительностью в одну минуту. Максимально допустимой ток утечки (ток, проходящий через изделие) должен быть меньше 2 мА. Проверка проводится не реже одного раза в течение года.

Изделие производится одного вида – галоши резиновые клееные. Они являют собой многослойные изделия кольцевидной формы.

Основные составляющие диэлектрических галош:

  • верх из каучука;
  • каучуковая рифленая подошва;
  • задник изготовлен из бумазеи либо саржи;
  • плотная подкладка из трикотажа;
  • содержит внутренние элементы, которые создают дополнительную прочность.

Диэлектрические галоши бывают бежевого либо светло-серого цветов.

При работе в теплом климате необходимо текстильный материал пропитывать антисептиком.

Популярные статьи  Нужно ли тянуть отдельные провода на духовой шкаф и стиральную машину?

Галоши имеют размерный ряд:

  • галоши для мужчин – 240-307;
  • для женщин – 225-255.

Внутренний размер изделия не регламентируется, должен соответствовать колодке и тестирование не проверяется.

Галоши, у которых закончился срок годности, и которые не протестированы в надлежащее время, подлежат списанию.

Перед использованием обуви в процессе электротехнических работ проводится внешний осмотр состояния защитного изделия, которое должно соответствовать следующим пунктам:

  • визуальный осмотр подтверждает целостность изделия — должны отсутствовать механические повреждения (разрывы, проколы);
  • внутренняя прокладка должна прочно прилегать к резиновой основе, быть целостной, не отслаиваться;
  • диэлектрическая обувь должна быть хорошо высушенной и чистой.

Изделия с загрязнениями перед применением моют в мыльном растворе, просушивают при t 20-25˚С.

При поставке партии продукции на склад, её оставляют не распакованной в течение суток, потому что температура поступивших комплектов должна соответствовать температуре окружающей среды. Резиновые защитные изделия хранятся в складских помещениях при положительной температуре, но не выше +25˚С, в защищённом месте от воздействия ультрафиолетовых лучей, на расстоянии не менее 1 м от нагревательных приборов.

Диэлектрические галоши полной мере защищают от поражения человека током только при соблюдении всех условий использования и хранения, эксплуатации сертифицированных изделий надлежащего качества без повреждений, которые прошли плановые испытания в указанные сроки.

Как испытывают диэлектрические перчатки

Проверка резиновых диэлектрических ботов

Любая работа с электричеством достаточно опасна как для начинающих, так и для опытных электриков

В этой сфере труда очень важно соблюдать технику безопасности, иначе все может закончиться очень плохо. Инструменты электрика должны быть всегда с изоляцией, периодически проверяться на предмет повреждений, поломок и так далее, ведь всего один неисправный прибор может повлечь серьезные последствия

Помимо инструментов электрики пользуются индивидуальными средствами защиты от удара электрическим током. В этот перечень входят резиновые перчатки, галоши, коврики. Все эти вещи изготавливаются из резины, специализированной под нужды работы с электричеством. Такая резина отличается от обычной большей эластичностью, а также достаточно высокой электрической прочностью.

Тем не менее, даже такая резина подвержена разрушению от переизбытка тепла, неправильного хранения, механических повреждений и так далее. Именно из-за этого следует периодически проверять диэлектрические перчатки на предмет неисправности.

Данная статья поможет вам узнать, как испытывают диэлектрические перчатки, а также периодичность испытания диэлектрических перчаток.

Периодичность испытания диэлектрических перчаток

Испытание диэлектрических перчаток необходимо проводить не реже, чем один раз в полгода

Неважно, хранились ли они все это время на складе, либо ими активно пользовались в работе. Такие сроки испытания диэлектрических перчаток позволяют вовремя выявить повреждения диэлектрических перчаток, а также позволяют определить их дальнейшую пригодность в эксплуатации

Нужно ли испытывать новые диэлектрические перчатки? Для чего испытывать диэлектрические перчатки, если можно просто выкинуть старые и купить новые? Тем не менее, правила есть правила, никуда не денешься, тем более в больших организациях, каждая закупка влетает в копеечку, а работать – надо. Поэтому даже новые средства защиты подлежат испытаниям перед вводом в эксплуатацию.

Все средства индивидуальной защиты, весь электроинструмент необходимо периодически проверять на соответствие нормам использования.

Специально для этого существует нормативный документ “Инструкция по применению и испытанию средств защиты, используемых в электроустановках”.

Помимо этих правил нужно руководствоваться государственными стандартами.

Испытания – испытаниями, но перед ними следует обязательно провести тщательный внешний осмотр. Все просто: если внешний осмотр показал наличие повреждений, то испытания можно не проводить, ведь испытание диэлектрических перчаток необходимо для того, чтобы обнаружить/исключить повреждения и несоответствия, невидимые при поверхностном осмотре.

Если же после внешнего осмотра вы пришли к заключению, что перчатки пригодны, тогда необходимо продолжить испытания, чтобы полностью убедиться в их безопасности.

Испытания бывают всякие, но диэлектрические перчатки подвергаются только электрическим испытаниям. Основной измеряемый параметр – определение величины проходящего через перчатки электрического тока. Этот параметр не должен превышать значение в 6 миллиампер. Кроме этого определяют отсутствие пробоев.

Методика испытаний диэлектрических перчаток

Как уже стало понятно, диэлектрические перчатки, не имеющие механических повреждений, подвергаются специальным электрическим испытаниям. Для этого должна быть специально оборудованная лаборатория. Электрическое испытание диэлектрических перчаток обязательно проводится в воде, что позволяет достичь более качественных результатов проверки, поскольку в этом случае можно выявить даже незначительные мелки повреждения.

Чтобы провести испытание диэлектрических перчаток в полной мере, нам понадобятся следующие вещи:

  1. 1. Ванна с водой
  2. 2. Электроустановка (лаборатория)

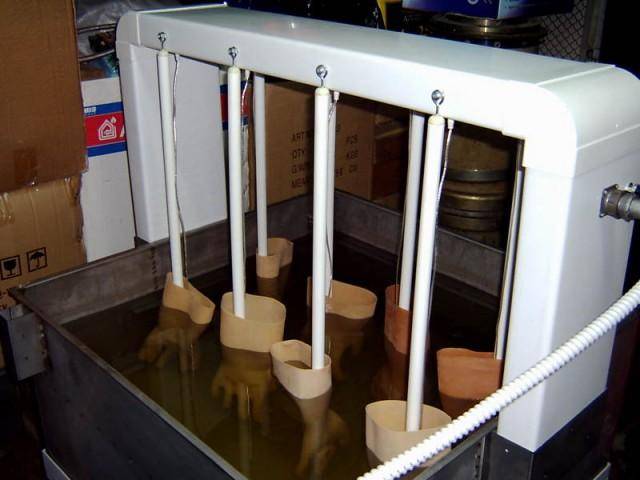

Сам процесс испытаний достаточно прост. Берем перчатку и помещаем ее в ванну, затем наполняем ванну водой. Внутри перчаток также должна быть налита вода на такой же уровень, как и снаружи. Перчатка должна располагаться в воде таким образом, чтобы ее выступающие края были сухими на 45 — 55 мм, т.е. уровень воды как с наружи так и внутри должен быть не меньше 4,5 — 5 см от краев.

Обратите внимание: ванна должна быть металлической, если металлической ванны нет – используйте любой металлический сосуд, какой сможете найти, главное условие в том, чтобы в него можно было поместить перчатку. Температура воды в сосуде должна быть не менее +25 градусов по Цельсию

Методика испытаний диэлектрических перчаток

Как уже стало понятно, диэлектрические перчатки, не имеющие механических повреждений, подвергаются специальным электрическим испытаниям. Для этого должна быть специально оборудованная лаборатория. Электрическое испытание диэлектрических перчаток обязательно проводится в воде, что позволяет достичь более качественных результатов проверки, поскольку в этом случае можно выявить даже незначительные мелки повреждения.

Популярные статьи  Почему после установки натяжного потолка светильники на потолке не выключаются?

Чтобы провести испытание диэлектрических перчаток в полной мере, нам понадобятся следующие вещи:

  1. 1. Ванна с водой
  2. 2. Электроустановка (лаборатория)

Сам процесс испытаний достаточно прост. Берем перчатку и помещаем ее в ванну, затем наполняем ванну водой. Внутри перчаток также должна быть налита вода на такой же уровень, как и снаружи. Перчатка должна располагаться в воде таким образом, чтобы ее выступающие края были сухими на 45 – 55 мм, т.е. уровень воды как с наружи так и внутри должен быть не меньше 4,5 – 5 см от краев .

Обратите внимание: ванна должна быть металлической, если металлической ванны нет – используйте любой металлический сосуд, какой сможете найти, главное условие в том, чтобы в него можно было поместить перчатку. Температура воды в сосуде должна быть не менее +25 градусов по Цельсию. После этого один из выводов трансформатора необходимо подключить к нашей металлической ванне и обязательно заземлить

А внутрь перчатки мы погружаем электрод, соединенный через миллиамперметр со вторым выводом трансформатора

После этого один из выводов трансформатора необходимо подключить к нашей металлической ванне и обязательно заземлить. А внутрь перчатки мы погружаем электрод, соединенный через миллиамперметр со вторым выводом трансформатора.

Каким напряжением испытывают диэлектрические перчатки? Используемое в испытаниях напряжение должно быть 6 кВ . При этом, значение на миллиамперметре не должно превышать 6 мА . Продолжительность такого испытания составляет не менее 60 сек .

Особое внимание обратите на следующее: при начале испытаний переключатель должен находится в положении А. Это положение позволит проверить наличие пробоев в диэлектрической перчатке по специальным сигнальным лампам-индикаторам. Если пробоя нет – переключатель переводят в положение Б

Непосредственно в этом положении уже и измеряется величина протекающего через диэлектрическую перчатку тока

Если пробоя нет – переключатель переводят в положение Б . Непосредственно в этом положении уже и измеряется величина протекающего через диэлектрическую перчатку тока.

Небольшое пояснение к схеме:

  • 1 – Трансформатор установки
  • 2 – Переключатель
  • 3 – Миллиамперметр
  • 4 – Газоразрядная лампа с шунтирующим сопротивлением
  • 5 – Металлическая ванна с водой
  • 6 – Электрод

Если сигнальные лампы показывают пробой – испытания прекращаются, вся цепь отключается. Если же перчатка пропускает ток, превышающий значение в 6 мА – испытания также заканчиваются, перчатка бракуется.

Любому электромонтажному персоналу приходится сдавать экзамены. И на экзаменах часто задают вопрос о методике и сроках проведения испытаний диэлектрических перчаток. Как легко запомнить все эти цифры? Все очень просто, нужно запомнить четыре шестерки (6х4):
1. Периодичность – 1 раз в 6 месяцев
2. Напряжением – 6 кВ
3. Допустимый ток – 6 мА
4. Длительность – 60 секунд

Если в результате испытаний диэлектрические перчатки признаны годными к эксплуатации, то их необходимо тщательно просушить. После этого на перчатки наносят штамп испытаний, и они отправляются на хранение и последующую эксплуатацию.

Кстати по такой же методике и схеме выполняется испытание диэлектрических галош и бот.

Что делать если перчатки не прошли испытания

Если по каким-либо причинам перчатки не выдержали испытания и были забракованы, то поступать с ними нужно следующим образом. Красной краской перечеркивается штамп (если он там был, если не было – просто зачеркните перчатки крест-накрест). После этого их изымают из эксплуатации, хранить непригодные средства индивидуальной защиты категорически запрешено.

Существует специальная инструкция, которая регламентирует порядок проведения испытаний диэлектрических резиновых изделий, а также их дальнейшую судьбу. В лаборатории, проводящей такие испытания, должен быть журнал, в который записываются все результаты.

Обычно он носит название «Журнал испытаний средств защиты из диэлектрической резины (перчаток, бот, диэлектрических галош и изолирующих накладок)» согласно приложению 2 «Инструкция по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003».

{SOURCE}

Как проверяются диэлектрические перчатки?

Раз в полгода перчатки проверяют повышенным напряжением. Потому перед тем, как надевать их, посмотрите, поставлен ли на изделии штамп проведённого испытания. Проводят её таким образом: металлическая ванна наполняется водой комнатной температуры, а в неё опускают перчатки. Диэлектрические перчатки наполняются водой, их края выступают над уровнем воды не менее, чем на 5 см. Выступающая часть перчаток — обязательно сухая.

Также для проведения испытания нужен трансформатор, переключающие контакты, шунтирующее сопротивление. Ещё приготовьте газоразрядную лампу, дроссель, разрядник и миллиамперметр. Надо, чтобы испытательное напряжение было 6 киловатт. Ток, проходящий через перчатку, не может быть больше значения 6 миллиампер. В перчатку надо опустить электрод, который через миллиамперметр соедините с заземлением. Испытательный трансформатор присоедините к ванне и заземлите. Чтобы найти пробой, переключатель ставится в позицию А, а чтобы замерить ток – в позицию Б. На протяжении минуты сквозь перчатку пропускается ток. Если ток превышает нормальное значение или замечается сильное колебание, перчатку можно считать бракованной, и ею пользоваться нельзя.

Проверка резиновых диэлектрических ботовПроверка диэлектрических перчаток

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
