Как измерить силу электрического тока в цепи?

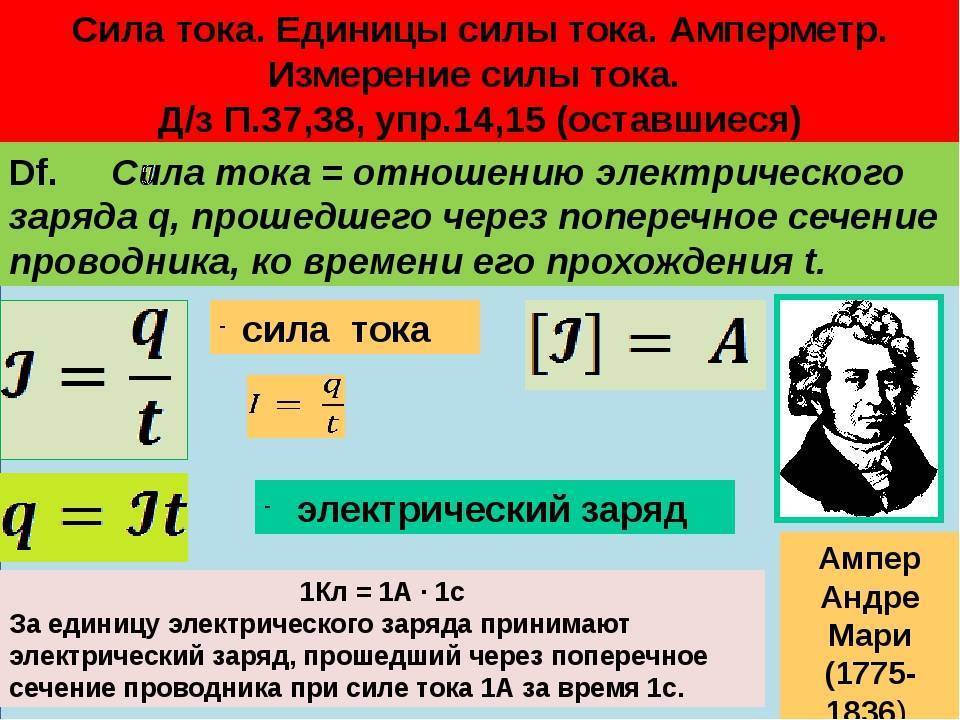

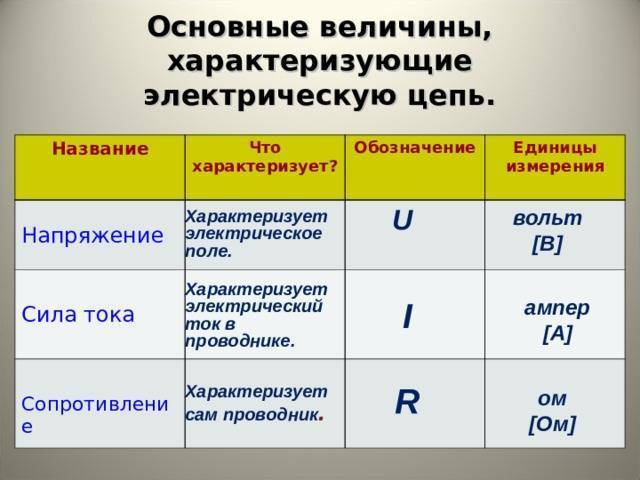

Сила тока в проводнике

Очень часто можно увидеть задачки по физике с вопросом: какая сила тока в проводнике? Проводник, он же провод, может иметь различные параметры: диаметр, он же площадь поперечного сечения; материал, из которого сделан провод; длина, которая играет также важную роль.

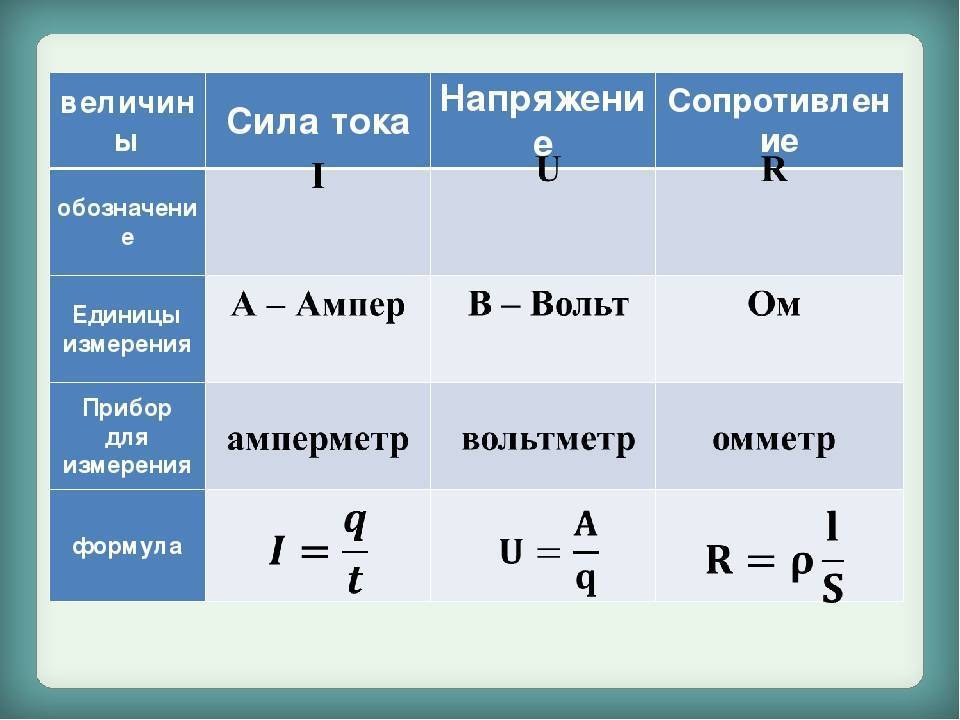

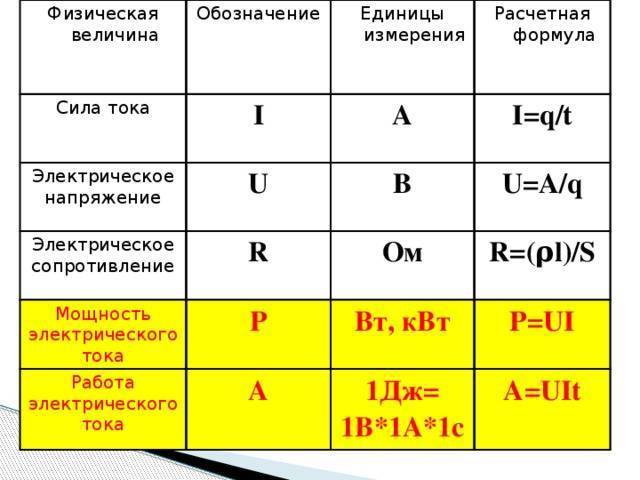

Да и вообще, сопротивление проводника рассчитывается по формуле:

формула сопротивления проводника

Таблица с удельным сопротивлением из разных материалов выглядит вот так.

таблица с удельным сопротивлением веществ

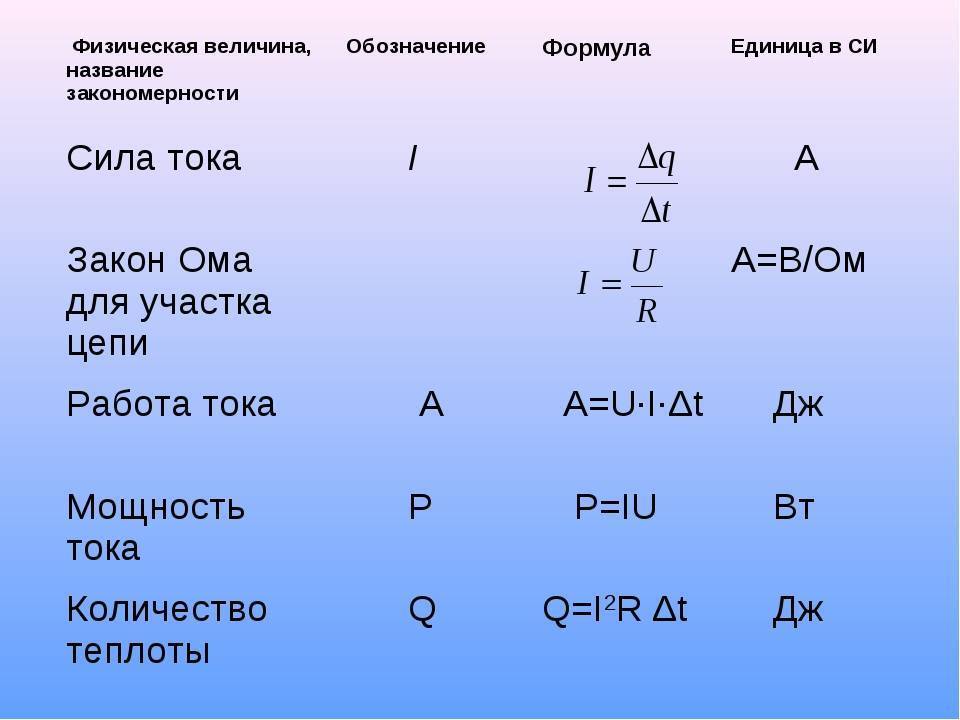

Для того, чтобы найти силу тока в проводнике, мы должны воспользоваться законом Ома для участка цепи. Выглядит он вот так:

закон Ома

Задача

У нас есть медный провод длиной в 1 метр и его площадь поперечного сечения составляет 1 мм2 . Какая сила тока будет течь в этом проводнике (проводе), если на его концы подать напряжение в 1 Вольт?

задача на силу тока в проводнике

Решение:

Классификация

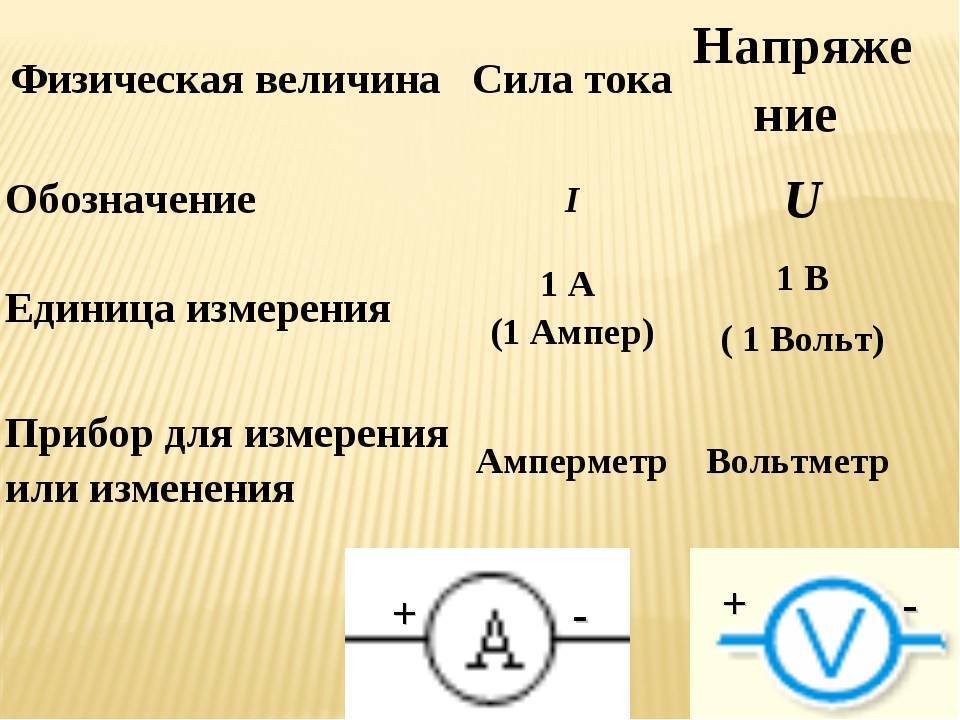

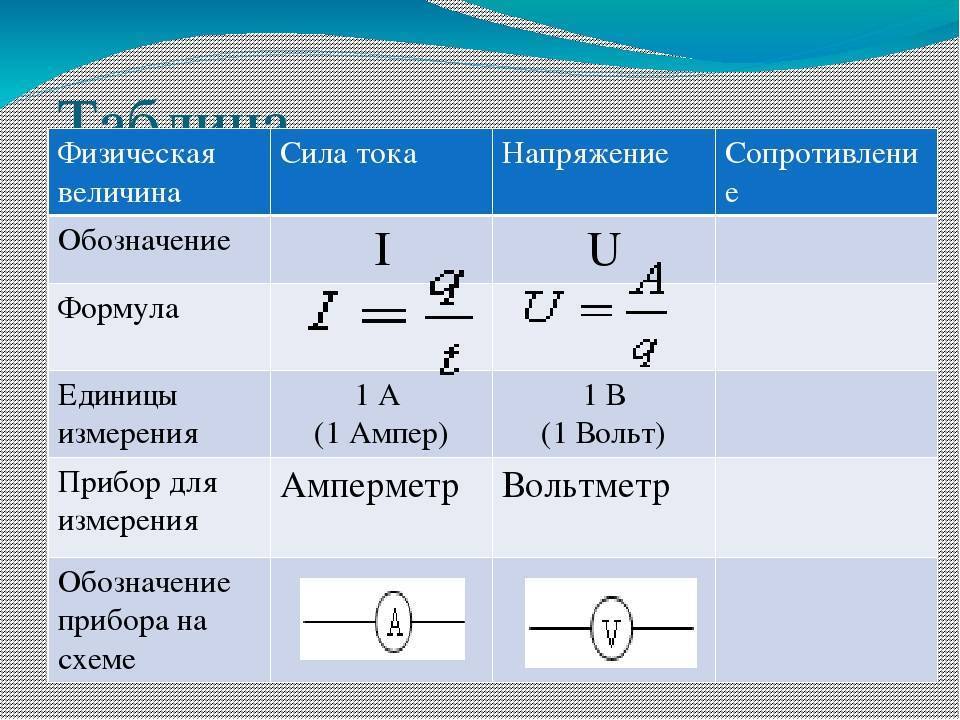

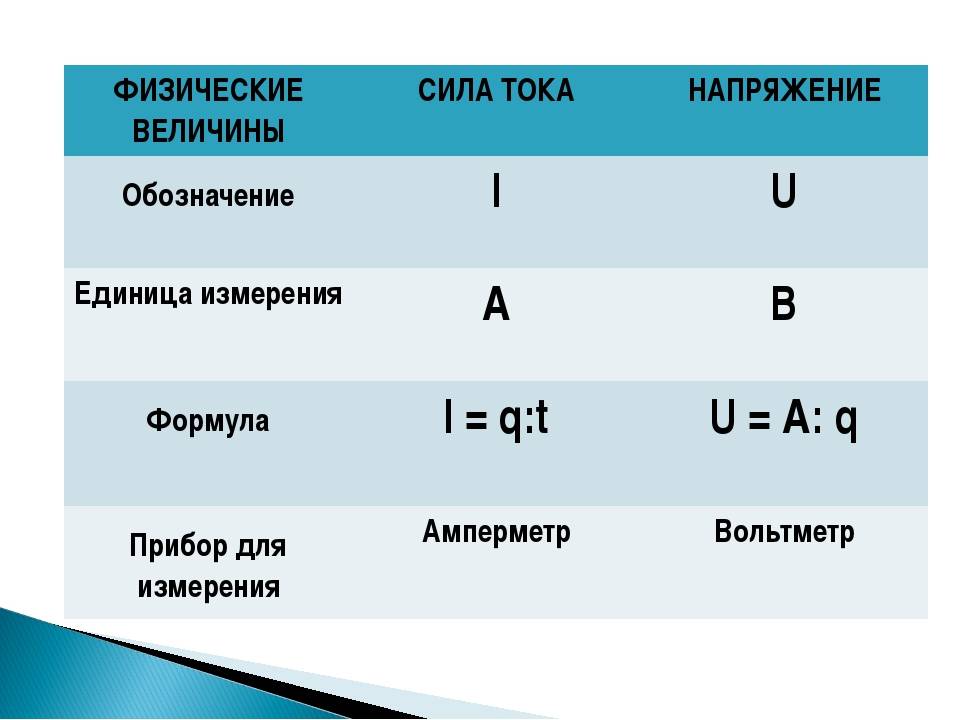

В зависимости от измеряемой или воспроизводимой физической величины электроизмерительные приборы подразделяют на:

  • амперметры (измерители тока)
  • вольтметры (измерители напряжения)
  • ваттметры (измерители мощности)
  • мультиметры (иначе тестеры, авометры) — комбинированные приборы
  • частотомеры — для измерения частоты колебаний электрического тока
  • омметры (измерители сопротивления)
  • счетчики электрической энергии и др.

Различают две категории электроизмерительных приборов:

  • рабочие — служат для для практических измерений.
  • образцовые — для градуировки и поверки рабочих приборов.

Последовательность подключения

Важно заметить, что приступая к замерам уровня переменного тока, соблюдать полярность подсоединения щупов вовсе необязательно. В случае если ее значение отрицательно, то на экране перед цифрами просто отобразиться знак «минус»

Переключатель мультиметра, измеряющий данный показатель, ставим в соответствующее положение и устанавливаем диапазон измерений.

Как измерить силу электрического тока в цепи?

К выбору пределов замеров стоит отнестись максимально ответственно. Если измеряемый ток значительно превысит выбранный диапазон, это может спровоцировать перегорание предохранителя или, что еще хуже, – всего мультиметра.

Чтобы урегулировать процесс измерений вначале переключатель устанавливается на предельно допустимый диапазон значений, вставляют штекеры щупов в гнезда. Далее по мере необходимости снижают уровень.

Как измерить силу электрического тока в цепи?

Чтобы измерить силу переменного или постоянного тока, мультиметр надо включить в цепь последовательно с нагрузкой (фонарик, светильник, кулер, радиосхема и т.д.). Это основное правила для всех измерительных электроприборов. То есть для измерения тока мультиметр включают «в разрыв» цепи.

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

  • 1 – розетка сети переменного тока или контакты автономного источника электропитания;
  • 2 – электроприбор;
  • 3 – провода (кабель) питания электроприбора;
  • 4 – место разрыва электроцепи и подключения щупов мультиметра;
  • 5 – тестер, включенный в режим измерения переменного тока;
  • 6 – измерительные провода из комплекта поставки мультиметра.

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.

Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

  1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
  2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
  3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
  4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
  5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
  6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
  7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Как определить?

Для решения задачи нахождения мощности можно воспользоваться различными способами. Все они доступны для применения даже при знаниях в области физики и электротехники на уровне школьной программы.

Чаще мощность находят через определение тока, иногда можно обойтись без промежуточных процедур и определит ее сразу.

Смотрим в техпаспорт

Обычно потребляемая мощность указывается в паспорте или описании устройства и дублируется на фирменной табличке-шильдике. Последняя находится на задней стенке корпуса или его основании.

В случае отсутствия описания этот параметр можно узнать по интернету, для чего достаточно воспользоваться поиском по названию устройства.

Указываемая производителем техники мощность относится к пиковой и потребляется от сети только при полной нагрузки, что встречается достаточно редко. Образовавшаяся разница рассматривается как запас. На нормативном уровне этот запас определяют через коэффициент мощности.

Популярные статьи  Можно ли поставить автомат большего номинала, если выбивает электричество?

Закон Ома в помощь

Мощность большинства бытовых электрических устройств можно довольно точно оценить экспериментально-расчетным путем с привлечением известного еще со средней школы закона Ома. Этот эмпирический закон связывает между собой напряжение, ток и сопротивление R нагрузки как:

P = U 2 /R. U = 230 В, а сопротивление измеряется тестером. Далее следует простой расчет по формуле P = 48 400/R Вт.

Например, при R = 200 Ом получаем мощность Р = 240 Вт.

Метод не учитывает так называемое реактивное сопротивление прибора, которое создается в первую очередь входными трансформаторами и дросселями, и поэтому получаемая оценка дает некоторое завышение.

Используем электросчетчик

При определении мощности по счетчику можно поступить двумя различными способами. В обоих случаях от бытовой сети должен питаться только тестируемый прибор. Все без исключения остальные потребители должны быть отключены.

При первом подходе для замера мощности привлекается оптический индикатор счетчика, интенсивность вспышек которого пропорциональна потребляемой мощности. Коэффициент пропорциональности указан на лицевой панели в единицах imp/kWh или имп/кВтч, рисунок 1, где imp – количество импульсов (вспышек индикатора) на один киловатт час.

Как измерить силу электрического тока в цепи?

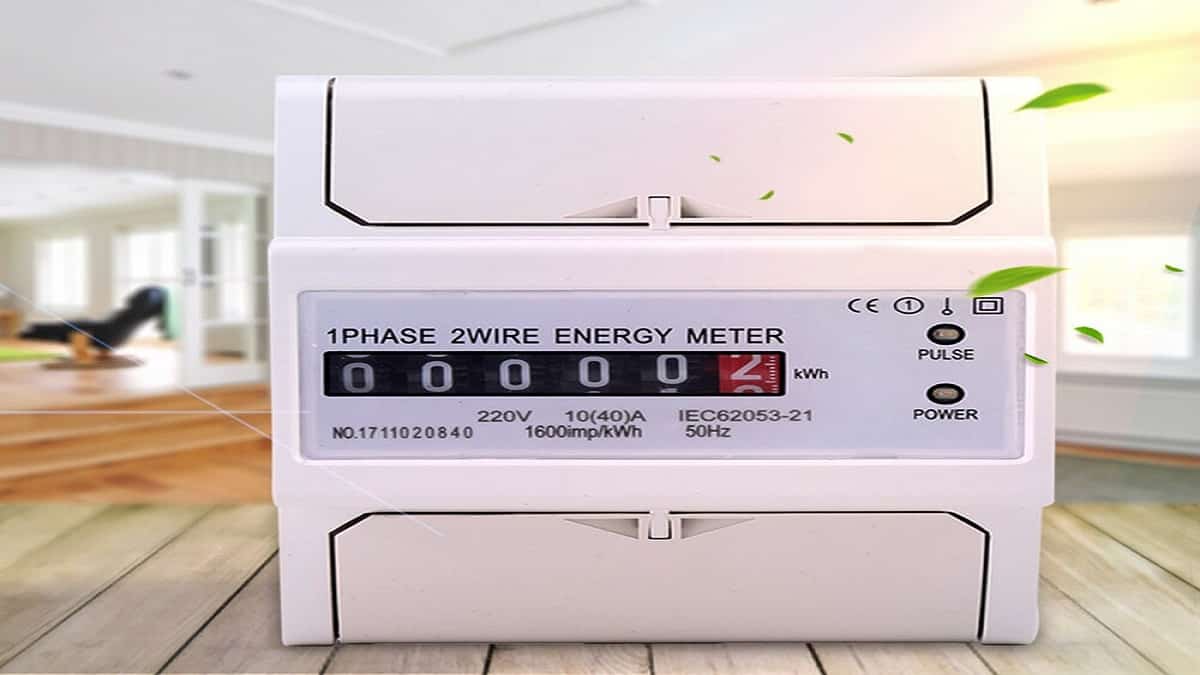

Рисунок 1. Лицевая панель бытового счетчика электроэнергии с оптическим индикатором

После включения исследуемого устройства необходимо начать считать вспышки индикатора на протяжении 15 или 20 минут. Затем полученное значение умножается на 3 или на 4 (при 20- или 15-минутном интервале замера, соответственно) и делится на коэффициент с лицевой панели. Результат выкладки дает мощность прибора в кВт, который в ряде случаев умножением на 1000 удобно перевести в Ватты.

При втором подходе также используется 15- или 20-минутный интервал времени, но расход электроэнергии определяется уже по цифровой шкале. Например, при разности показаний за 20 минут 0,2 кВт×час мощность агрегата составляет 0,2 × 3 = 0,6 кВт или 600 Вт.

Ваттметром

Современный бытовой измеритель мощности или ваттметр удобен для использования, так как:

  • включается непосредственно в разрыв цепи, для чего снабжен вилкой и розеткой, см. рисунок 2;
  • оборудован легко читаемым цифровым индикатором и снабжен внутренними цепями автоматической настройки, что исключает ошибки в показаниях;
  • отличается хорошими массогабаритными показателями.

Прибор готов к работе немедленно после включения.

Как измерить силу электрического тока в цепи?

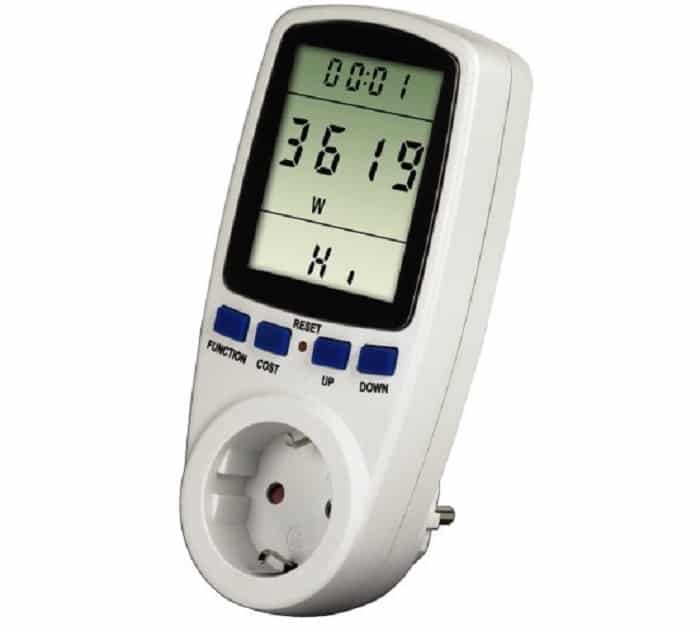

Рис. 2. Цифровой бытовой ваттметр

Единственный его недостаток – узкая специализация, поэтому этот прибор редко встречается в домашнем хозяйстве.

Три сопротивления в одном шунтовом резисторе

Несмотря на их внешний вид, современные шунтовые резисторы не так просты, как кажутся. В частности, сопротивление шунтового резистора фактически состоит из трех частей (рис. 2). Во-первых, есть сопротивление самого шунтового резистора. Затем, есть сопротивления выводов этого резистора и дорожек на печатной плате, подключаемых к шунтовому резистору. Обычно сопротивления выводов и дорожек незначительные, но и сами шунтовые резисторы обычно имеют очень низкие значения сопротивления. При измерениях больших токов даже небольшие сопротивления выводов вносят в результаты измерения погрешность, поскольку они не учтены производителем в спецификациях шунтового резистора.

Рис. 2. Токовый шунтовый резистор с двумя контактами фактически состоит из трех последовательно соединенных сопротивлений: сопротивление самого шунтового резистора (Rshunt), сопротивление двух выводов резистора (Rlead) и сопротивление подводящих дорожек на плате, подключенных к резистору (не показано). Сопротивление выводов может вызвать ошибку измерений для большого тока.

Одним из способов, позволяющих избежать ошибок измерения, вносимых внешними сопротивлениями выводов, является создание соединения Кельвина, выполнив раздельные токоизмерительные дорожки к двухконтактному шунтовому резистору (рис. 3).

Как измерить силу электрического тока в цепи?

Рис. 3. Соединение Кельвина с двухконтактным токочувствительным резистором уменьшает погрешность измерения, вызываемую сопротивлением выводов резистора и дорожек печатной платы. Пример изображения двухконтактных токовых шунтовых резисторов показан справа.

В этой конфигурации ток, протекающий через резистор токового шунта, проходит через широкие подводящие дорожки на печатной плате. Гораздо более узкие дорожки, которые находятся не в основном канале протекающего тока, но расположены непосредственно рядом с резистивным элементом шунтового резистора, снимают падающее на нем напряжение и передают его на вход AFE. Разделение токоведущих и токочувствительных контактов характеризует соединение Кельвина.

Полученное в результате схематическое представление соединения Кельвина с использованием двухконтактного шунтирующего резистора показано на рис. 4.

Рис. 4. Использование соединения Кельвина с двухконтактным шунтовым резистором выводит линии измерения напряжения из основной цепи тока, что приводит к более точному измерению напряжения на шунтовом резисторе

Очень малый ток протекает через два токочувствительных резистора (Rsense), показанных на рис. 4, потому что они подключены к имеющим высокий импеданс входам усилителя либо АЦП, что делает их сопротивления намного менее критичными, чем значения сопротивления выводов, через которые протекает большой ток шунтового резистора. Следовательно, падение напряжения на резисторах Rsense довольно небольшое и не является значительным источником ошибки при измерении тока.

Мультиметр цифровой: как пользоваться

При замере каждого из параметров (тока, напряжения, сопротивления и так далее) необходимо для начала:

  • примерно представить себе диапазон замера. Так, для аккумулятора это может быть 1,5 В, 7,5 В, 12 В и так далее. ВСЕГДА выбирается значение немного больше предполагаемого. Это своего рода «запас прочности», чтобы не испортить прибор;
  • правильно выбрать направление измерения. При этом следует переместить указатель мультиметра в нужное положение, ориентируясь на общепринятые обозначения, нанесенные на корпус;
  • правильно присоединить щупы. Минусовый (черный) щуп при любом виде измерений включается в общее гнездо COMMON (COM), плюсовый устанавливается в гнездо, предназначенное для конкретного вида измерений.

При любых измерениях необходимо подключать щупы в разрыв сети параллельно!

Общая схема действий – как пользоваться тестером электрическим (мультиметром):

  • перевести указатель прибора в нужный диапазон измерений, выставив значение на 5…10% выше предполагаемого. При неизвестном значении выставляется максимальное значение;
  • подключить щупы соответственно типу измерений – красный в разъем VΩmA (VΩ, V/Ω) для измерений тока, напряжения, сопротивления малых значений или 10А (20А) для тока больших значений, черный – в общий разъем COM;
  • поднести щупы к прибору или сети, для которых проводятся замеры. Соответственно красный щуп подключается к плюсовому выходу, черный – к минусовому;

оценить высветившееся на дисплее значение. При необходимости скорректировать положение указателя для получения более точных данных.

Подробная инструкция, как пользоваться как пользоваться тестером-мультиметром в разных режимах измерений, приведена в статьях «Как проверить сопротивление мультиметром» и «Как ».

Пример: необходимо оценить сопротивление устройства или электрической цепи. На дисплее высветился «0». Следовательно, выбранный диапазон больше необходимого, необходимо перевести указатель на меньшие значения. При высвечивании «1», «OL», «OVER» напротив, необходимо повысить диапазон – в выбранном идет перегрузка. Если высветилось цифровое значение с двумя и более разрядами, но оно существенно меньше выбранного диапазона (200 при выбранном 700 Ом), следует снизить значение.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Популярные статьи  Закон полного тока для магнитного поля

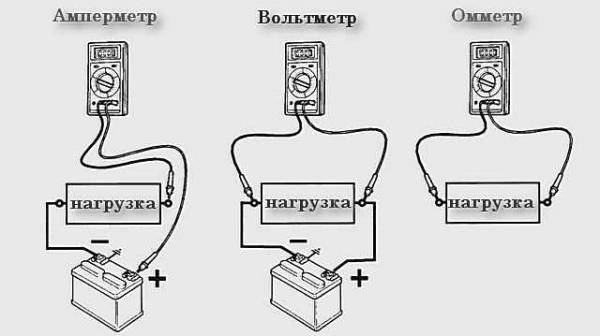

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Как измерить силу электрического тока в цепи?

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая

И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Как измерить силу электрического тока в цепи?

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах. Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера

А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

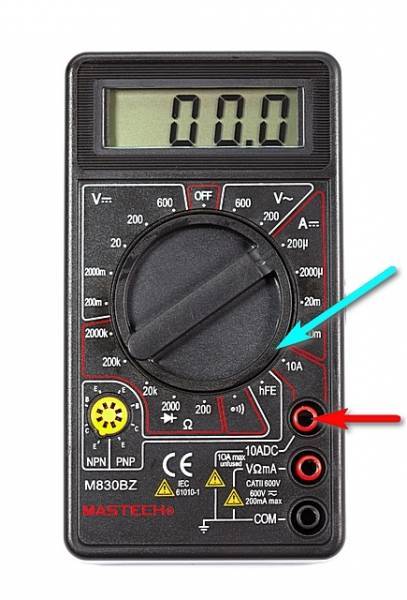

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Как измерить силу электрического тока в цепи?

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя

Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Списки лучших

Выделим лучших производителей мультиметров по отдельным критериям:

  • Бюджетный.
  • Расширенный функционал.
  • Высокая точность.

Рассмотрим их подробнее.

PROconnect DT-182 — бюджетный

Как измерить силу электрического тока в цепи?

Мультиметр Proconnect DT-182 отличается компактностью: толщина корпуса прибора равна лишь 20 мм, а ширина и высота – 50 и 100 мм соответственно. Мультиметр можно будет носить даже во внутреннем кармане одежды или компактной сумки. Прибор используется в целях измерения параметров цепи – переменного/постоянного напряжения и базовые функции (постоянного напряжения и т.д). Можно также осуществлять проверку целостности цепи и проверку диодов.

Цена: от 280 до 500 рублей.

мультиметр PROconnect DT-182

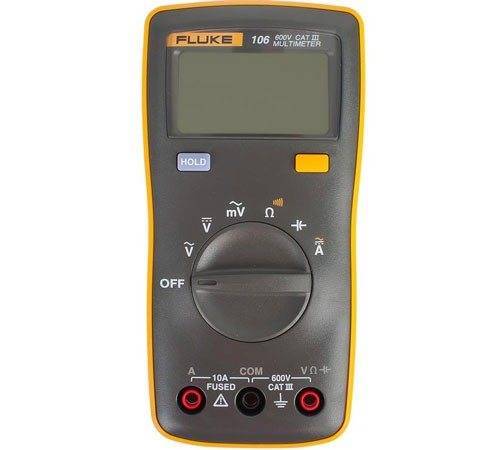

Fluke 106 — расширенный функционал

Как измерить силу электрического тока в цепи?

Мультиметр Fluke 106 – компактные размеры делают это устройство удобным в любой рабочей ситуации. Благодаря высокому качеству исполнения данный мультиметр обрел широкую популярность среди профессионалов и простых пользователей.

При помощи данного изделия вы сможете произвести измерения постоянного и переменного напряжения и силы тока, емкости и сопротивления. Проверить целостность цепи и диоды. Базовая погрешность устройства составляет 0,5%.

Ценник: от 4 000 до 4 200 рублей.

мультиметр Fluke 106

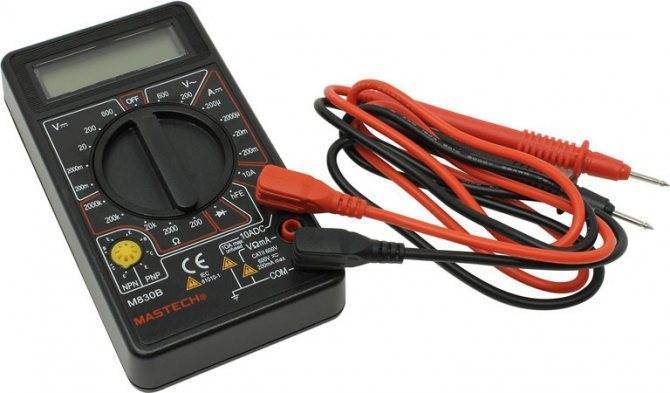

Mastech M830B — высокая точность

Как измерить силу электрического тока в цепи?

С мультиметром Mastech M830B множество работ, связанных с электропроводкой, будут проходить легче и быстрее. Благодаря Mastech M830B вы сможете проверить диоды и выяснить коэффициент усиления транзисторов, узнать постоянное и переменное напряжение (U), уровень сопротивления (R) и выяснить, какова сила постоянного тока в цепи. Представленный прибор умеет совершать 2 измерения в секунду при погрешности значений всего в 0.5 %. Диапазоны измерений выбираются вручную.

Ценник: от 567 до 899 рублей.

мультиметр Mastech M830B

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

  • Внутрь контактов вставляются швейные иглы из стали.
  • Для этого используют плоскогубцы, а на руки надевают перчатки.
  • К кончикам иглы нужно подсоединить щупы через нагрузку.
  • Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.
Популярные статьи  Датчик массового расхода воздуха: принцип работы, диагностика

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

  • Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
  • Устанавливают диапазон в 0-20В.
  • Замерять аккумулятор желательно только при отключении от питания транспортного средства.
  • Красный щуп прикладывается на положительное гнездо.
  • Черный щуп кладется на отрицательное гнездо через нагрузку.
  • Полученные показания нужно зафиксировать.

Теперь необходимо оценить результат:

  • Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
  • Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
  • Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Изучение делается в разрыв с нагрузкой:

  • Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
  • Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
  • Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
  • Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
  • В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
  • Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи

Это может вывести из строя все агрегаты, подключенные к цепи.

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

  • щетки;
  • кольца;
  • диодный мост;
  • регулятор напряжения;
  • статорный прибор;
  • ротор.

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали. Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж. Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений — мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров. К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии). Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения — это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров. В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше. Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный — «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой «мА» для замера силы тока до 1 ампера, с меткой «А» — для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов — они нужны для смены проверяемых диапазонов вольтажа и сопротивления.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
