Ток прикосновения: что это такое, измерение, предельные значения

Классификация электрического тока по степени воздействия на человека

Электрический ток различается по своей степени воздействия на человека. Он может быть:

  • ощутимым;
  • неотпускающимся;
  • фибрилляционным.

Ощутимым называют электрический ток, при ударе которого человек чувствует явное раздражение. Ощутить на себе удар тока можно при 0,6 мА.

Неотпускающий — электрический ток, вызывающий непроизвольные судорожные движения конечностей, которые прикасаются к оголённым проводам.

Переменный ток, проходя по клеткам человеческого организма, подаёт импульсы, при которых у человека появляется эффект прилипания.

Фибрилляционный ток при ударе вызывает проблемы с сердечной системой. В этот момент человек может умереть от остановки сердца.

Что такое напряжение прикосновения

При аварии электрооборудования, повреждении его заземляющей шины или просто нарушении изоляции проводника существует вероятность того, что в месте такого пробоя появится определённое напряжение.

Как пример можно привести человека, который случайно прикоснулся к корпусу повреждённой электроустановки. В этом случае значением напряжения прикосновения будет разность потенциалов в точке касания проводника и на поверхности пола или грунта. При этом напряжение может быть безопасным, при численном значении до 65В переменного тока, и не случится ничего страшного. Но при превышении этого значения напряжение прикосновения может быть крайне опасным. При большем значении параметров этого явления уже стоит использовать защитную спецодежду.

При удалении человека от места заземления установки значение напряжения прикосновения возрастает. Так как за пределами зоны растекания место с положительным значением потенциала при замыкании, значение его будет фактически равно напряжению на приборе.

Ток прикосновения: что это такое, измерение, предельные значения
Напряжение прикосновения

Интересно. Многим знаком гонор опытных электриков, которые при определённых условиях могут трогать оголённые провода голой рукой или вставлять металлические стержни в бытовую розетку. Дело в том, что при достаточном сопротивлении тела и при наличии проводимого пола напряжение прикосновения крайне невелико, но нужно отметить, что оценить на глаз параметры тока и разницы потенциалов, а также учесть сопротивление тела человека в определённых условиях крайне сложно, повторять такие «фокусы» нельзя!

Какие органы поражает электричество?

Насколько сильно поразило тело человека в момент удара током, зависит от того, по какому пути прошёл ток. В практике имеется несколько вариантов, по которым ток может пройти по организму:

  • Если человек берет оголённый провод, находящийся под напряжением, двумя руками. Именуется этот путь рука — рука и проходит между руками, затрагивая органы дыхания и сердце.
  • Когда человек стоит на земле, при этом прикасается к оголённому проводу рукой. Путь именуется рука — ноги, ток проникает через внутренние органы дыхания и сердца.
  • Рабочий стоит ногами на земле, в районе неисправного заземления. Разряд тока получают ноги. Путь тока именуется нога — нога.
  • Когда человек случайно прикоснулся головой токопроводящей части. Путь может именоваться голова — рука, голова — ноги.
  • Самые опасные пути, по которым ток может пройти через организм, являются те, в которых задействованы самые важные для человека системы.

Как правильно рассчитать напряжение

В руководстве К. Е. Белявина, подробно описывается, что это за понятие и как его рассчитывать, к примеру, когда ток проходит через проводник, а именно через ногу человека, которая находится на земле. Утечка происходит от короткого замыкания на расстоянии 20 метров. Если источник погружен в грунт, то опасность маловероятна.

Там же рассмотрены вопросы, когда человек берет в руки провод под напряжением, или просто стоит рядом с ним. Именно во втором случае опасность наименьшая.

Ток прикосновения: что это такое, измерение, предельные значения
Как оборванный провод может повлиять на человека, на расстоянии

Важно! При напряжении соприкосновения нельзя далеко расставлять ноги, иначе можно получить смертельный удар. В случае трагедии, следует покинуть место аварии вприсядку

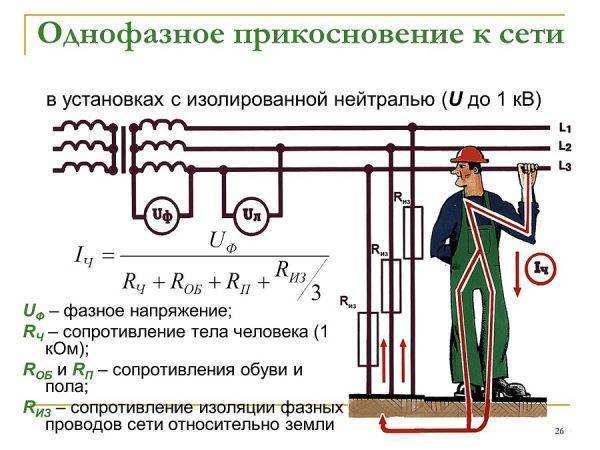

Определяя напряжение прикосновения, рассматривают 2 схемы расчета сетей с нейтралью:

  • глухозаземленной;
  • изолированной.

Сила тока, находящаяся в аккумуляторе, сдерживается сопротивлением цепи, способным влиять на человека, вычисляется по формуле: Iч = Uф/(Rч + Rоб + Rп + R0) ≈ Uф / Rч, где:

  • R0 – сопротивление трансформатора.
  • R0 ≤ 10 Ом.
  • Uф – напряжение по фазам.
  • Rч – человеческое сопротивление.

Важно! Рабочее место – это площадка, где специалисты (электротехники) проводят измерения и ремонт. Нерабочее – это безопасное место для нахождения людей, которые не связанных с электроустановками

Вам это будет интересно Все об электрических токах

Ток прикосновения: что это такое, измерение, предельные значения

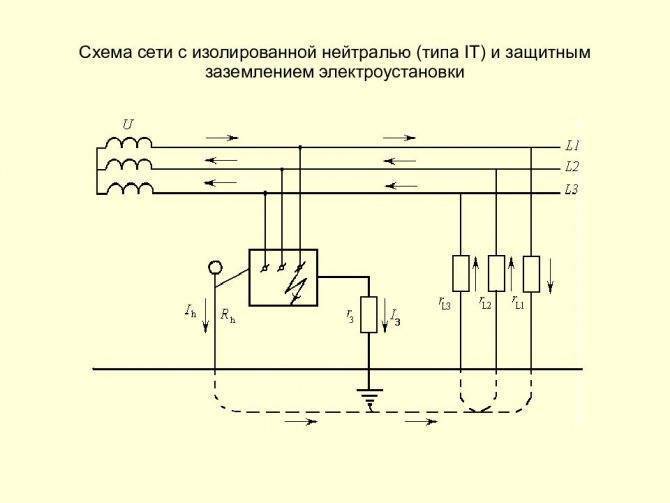

Схема сети с изолированной нейтралью

Измерение напряжения прикосновения и шага

Ток прикосновения: что это такое, измерение, предельные значения

Опасность поражения электротоком является одним из серьезных рисков на любом производственном предприятии, ведь во всех технологических процессах используется электрооборудование. Чтобы исключить возникновение электротравм, необходимы регулярные проверки объекта на соответствие нормам энергобезопасности.

Одной из важнейших проверок электробезопасности является измерение двух показателей – контактного и шагового напряжения. Если не проводить эти испытания, то невозможно гарантировать безопасность сотрудников предприятия при резких перепадах электронапряжения.

Назначения измерений

Напряжение прикосновения – это напряжение между теми двумя точками, к которым человек может одновременно прикоснуться. Разность потенциалов в точках прикосновения замеряют в производственных цехах, где установлено технологическое оборудование, в животноводческих комплексах, банях, саунах, бассейнах.

В нормальных ситуациях показатель контактного напряжения относительно невелик, поэтому прикосновение к оборудованию не может нанести вред организму человека. Однако в случае неисправности электроустановки напряжение прикосновения может возрасти в десятки раз до того момента, пока сработают защитные реле и отключат вышедшее из строя оборудование.

Рассмотрит пример: сотрудник стоит на грунте или на полу и прикасается к заземленной электроустановке, при этом на нее подано электронапряжение. В этом случае контактное напряжение рассчитывается как разница потенциалов корпуса и точек грунта, в которых расположены ступни.

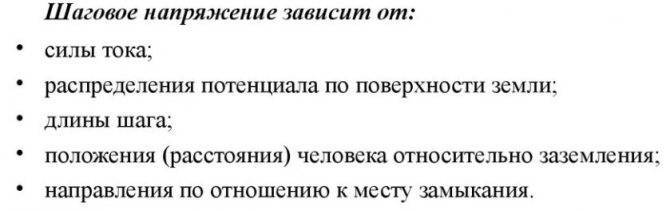

Шаговым напряжением принято называть разницу потенциалов, которая возникает между точками, находящимися друг от друга на расстоянии одного шага. Величина напряжения шага зависит от силы тока, которая протекает через землю, и удельного сопротивления почвы. Наиболее опасными являются места соприкосновения токопроводящих элементов с землей или полом, по мере удаления от них разность потенциалов шага будет уменьшаться.

Популярные статьи  Как можно извлечь в настенном бра перегорелую лампочку?

Как проводятся замеры

Замеры напряжения и шага необходимо проводить в помещениях, где электрооборудование замыкается на грунт, а также при наличии токопроводящих установок большой протяженности. В таких ситуациях возможно возникновение большой разности потенциалов в случае возникновения дефектов изоляции.

Кроме того, замеры контактного напряжения надо выполнять в следующих случаях:

  • отсутствие возможности отключить заземление;
  • высокий риск пробоев на грунт возле замеряемого заземления;
  • площадь контура электроустановки в зоне контакта с землей сравнима с размерами заземления.

Измерения напряжения прикосновения и шага производится с использованием специализированного оборудования. При проведении замеров также контролируется корректность подключения электроустановок.

Величины показателей контактного и шагового напряжения используется для выработки мероприятий по минимизации риска получения электротравм в случае нештатной работы электрооборудования. Также показатели напряжения прикосновения и шага применяют для построения операционных процессов в соответствии с нормами электробезопасности.

Преимущества обращения в «ТеплоЭлектроСервис»

Компания «ТеплоЭлектроСервис» предоставляет услуги замеров контактного и шагового напряжения в соответствии с требованиями отраслевых стандартов. Электроизмерения производятся при температуре окружающего воздуха не ниже +5 оС с подключенным напряжением. Результаты оформляются протоколом установленного образца.

Заказывая услуги в нашей электротехнической лаборатории, вы получаете качественный профессиональный сервис:

  • использование современного измерительного оборудования и приборов;
  • сжатые сроки проведения проверок независимо от сложности задачи;
  • предоставление официального заключения;
  • лояльные цены на услуги выездной лаборатории.

В нашей компании работают высококвалифицированные специалисты, имеющие большой опыт проведения электроизмерений напряжения. Обращаясь к нам, вы можете быть уверены в правильности и точности проведения замеров. Если по результатам проведения замеров напряжение прикосновения и шага выше предельно допустимых значений, то будет выполнена проверка состояния цепи заземления.

Цена замеров напряжения прикосновения и шага рассчитывается индивидуально, стоимость зависит от типа и размеров объекта. Сделать заявку на получение услуг можно через сайт или по телефону.

Значения шагового напряжения

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.

Ток прикосновения: что это такое, измерение, предельные значения

При этом можно выделить следующие основные значения:

  • Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см. Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
  • Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
  • Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

Также читайте: Откуда появляется ноль в трансформаторе

Одиночное заземление

Это простейший вид заземления оборудования, при котором не нужно сооружать специальный контур. Тем не менее, очень эффективный защитный компонент, позволяющий обеспечить срабатывание защитного отключения и «зашунтировать» попавшего под напряжение человека.

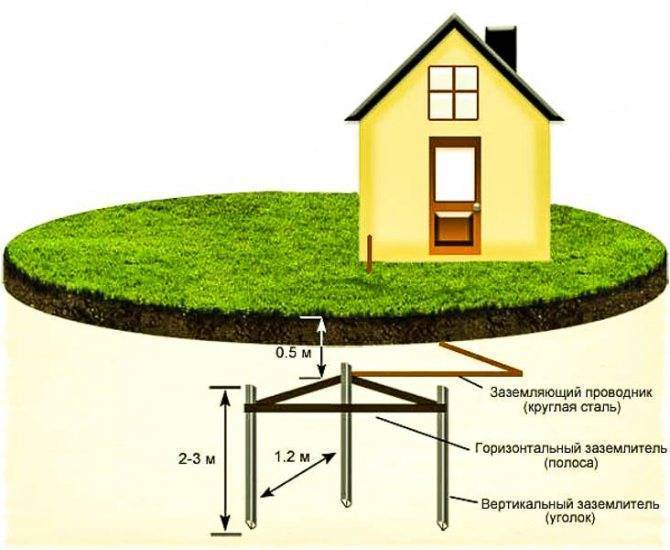

Одиночное защитное заземление включает в себя:

  • заземляющий электрод длиной 2500 мм – угловую сталь 50*50*0,5 мм или трубу диаметром не менее 4 мм;
  • заземляющий проводник – стальная проволока «катанка» диаметром не менее 0,8 мм на улице и 0,6 внутри помещения или стальная полоса шириной 25 мм и толщиной 0,5 мм;
  • место подключения заземляющего проводника – болт для присоединения на корпусе электроустановки.

В качестве заземляющего проводника внутри помещения допустимо использовать гибкий многожильный медный провод жёлто-зелёной окраски, сечением не менее 2,5 мм. Все соединения выполняются при помощи электросварки. Швы имеют длину не менее 10-15 мм. Места сварки и металлические части заземления (кроме вбитого в землю электрода) окрашиваются чёрной краской для защиты от коррозии.

Важно! Минимальное сопротивление заземления для сети 220 В должно быть не более 8 Ом, для трёхфазной линии на 380 В минимальное значение R ≤ 4 Ом. Заземлитель забивается или закапывается в грунт так, чтобы его верхняя часть была ниже уровня земли на 0,4-0,5 м

Заземлитель забивается или закапывается в грунт так, чтобы его верхняя часть была ниже уровня земли на 0,4-0,5 м.

Допустимые напряжения прикосновения для заряженных конденсаторов

Допустимые значения напряжений прикосновения для заряженных конденсаторов приведены с запасом (консервативно) для площади контакта до 80 см*.

На рисунке А.1 приведены ограничения для напряжений на доступных прикосновению заряженных конденсаторах при различных значениях емкости. Нижнии значения напряжений 1, 2. 3 и 4 представляют установившиеся значения допустимых напряжений приведенных в таблице А.1.

Таблица А.1 — Ограничения для установившегося значения напряжения

Влажность Нет повреждения В (пеоеменного тока) Одиночное повреждение В (пеоеменного тока)
Влажное 16 33
состояние 35 70
33“ 55“
Сухое состояние 70 ь 140 й
“ Для предела неотпускания при площади контакта меньше чем 1 см’.
ограничения в 66 В и 80 В соответственно.
Для зарядных устройств, ограничения 75 В и 150 В.

верхняя кривая применяется при условиях одиночного повреждения. Это следует из кривой «без фибрилляции» no МЭКГГУ 60479*2. которая описывается уравнением:

С = 13.38×10е х tru54nF

Кривая для порога болевого ощущения представляется таблицей 2. Технические комитеты могут по желанию использовать другие предельные значения в зависимости от расположения аппаратов, вероятности контакта и других условий.

Таблица А.2 — Предельные допустимые значения емкостей (порог болевого ощущения)

и С и С
В MF кВ nF
70 42.4 1 8.0
78 10.0 2 4.0
80 3.8 5 1.6
90 1.2 10 0.8
100 0.58 20 0.4
150 0.17 40 0.2
200 0.091 60 0.133
250 0.061
300 0.041
400 0.028
500 0.С18
700 0.012
Популярные статьи  Что такое реактивное сопротивление трансформатора?

Рисунок А.1 * Параметры заряженных конденсаторов

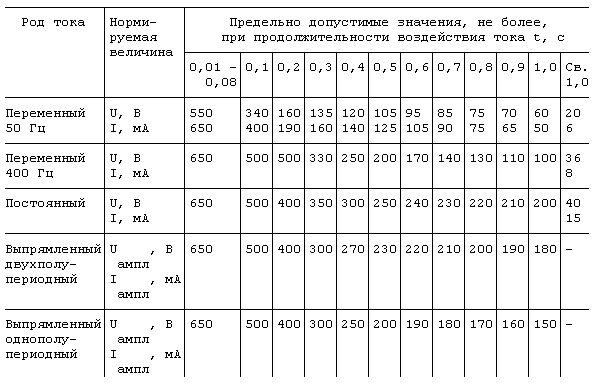

Предельно допустимое значение потенциала при замыкании

Для установления предельно допустимого значения потенциала при замыкании должно быть рассмотрено несколько определяющих факторов. Эти факторы включают вероятные пути протекания тока, вероятные значения сопротивлений этих путей, таких как обувь и т. д., сопротивление пола, вероятность возникновения замыкания, вероятность прикосновения человека к частям, находящимся под потенциалом. Риск поражения электрическим током зависит от нескольких факторов, в число которых входят следующие:

  1. При пути тока «руки-ноги» напряжение прикосновения обычно значительно ниже потенциала замыкания, так как

а)   напряжение до прикосновения в месте нахождения человека, как правило, значительно ниже потенциала замыкания вследствие эффекта «потенциального шатра» под ногами человека;
б)          влияет сопротивление обуви;
в)          влияет сопротивление пола.

  1. При пути тока «рука-рука» напряжение прикосновения меньше критического вследствие

а)   коэффициент сердечного тока показывает, что при пути тока «рука- рука» вероятность возникновения вентрикулярной фибрилляции равна половине соответствующей вероятности при пути тока «рука-ноги»;
б)          сопротивление тела выше.
Каждая система питания должна быть рассмотрена самостоятельно в отношении вероятности возникновения замыкания, доступности ее частей для прикосновения и возможности снижения потенциала повреждения в зависимости от напряжения линии по отношению к земле.
Все эти факторы должны быть рассмотрены с учетом предельно допустимого риска поражения электрическим током

Опыт эксплуатации различных типов сетей позволил дать сравнительную оценку их безопасности в зависимости от влияния указанных факторов и на основе этой оценки  —  разработать практические рекомендации, обеспечивающие снижение риска поражения до разумного минимума.
При рассмотрении опасности поражения должны быть приняты во внимание следующие обстоятельства:

При рассмотрении общего сопротивления тела человека следует учитывать сопротивление его кожи только при условии, что площадь контакта мала, а приложенное напряжение меньше 100 В. Однако, при напряжении 200 В сопротивление тела человека практически не зависит от площади контакта и состояния кожи и практически полностью определяется внутренним сопротивлением тела человека.
Опасность поражения зависит не только от значения тока, но и от его пути. Вероятные пути тока должны быть оценены с учетом предполагаемых сопротивлений этих путей

При этом должны быть приняты во внимание возможные электрофизиологические реакции в зависимости от значений тока, протекающего по этим путям.

В системе TN напряжение при повреждении изоляции часто составляет четвертую часть или менее номинального напряжения «фаза  —  нуль». Напряжение цепи обратного тока равно половине номинального фазного напряжения. В этом случае напряжение ОПЧ и СПЧ в точке к.з. по отношению к условной земле приблизительно равно половине падения напряжения между точкой к.з. и нейтралью трансформатора.
При фазном напряжении 230 В потенциал точки к.з. не превысит 65 В.

Групповое заземление

Из одиночных заземлителей формируют заземляющий контур. Их располагают в один ряд или в виде геометрической фигуры для уменьшения общего сопротивления конструкции. Предварительно делаются расчеты, в результате которых выявляют необходимое количество элементов в контуре.

Информация. Расстояние между соседними электродами в контуре выдерживают равным длине электрода. Это обусловлено тем, что максимальная эффективность одиночного заземлителя (90%) достигается зоной его действия. В зону входят все равноудалённые от него точки на расстоянии его длины. Зоны действия ближайших заземлителей не должны пересекаться.

Ток прикосновения: что это такое, измерение, предельные значения
Контур заземления

Какой постоянный ток опасен для человека

Опасность для человека представляет как переменный, так и постоянный ток. Единственное, что переменный опаснее в 35 раз, чем постоянный. Стоит знать, что безопасной считается сила постоянного тока в 50 мА, у переменного же тока эта отметка всего 10 мА. Но главное — опасность любого тока зависит именно от его интенсивности.

  • при напряжении до 400 В опаснее переменный ток;
  • если напряжение 500 В, воздействие тока одинаково;
  • при напряжении свыше 500 В более опасен постоянный ток.

Переменный ток бьёт прерывисто, постоянный же поступает непрерывно. Когда ударило переменным током, есть шансы оторваться от источника поражения. Стоит понимать, что опасность представляет не только вид тока, поразившего человека, но также какой участок был поражен. Наиболее опасен путь тока через сердце, мозг, легкие.

Постоянный ток опасен для человека, так как при электрическом ударе могут образоваться ожоги или появиться проблемы с дыханием.

Ток прикосновения: что это такое, измерение, предельные значения

Классификация электрического тока по степени воздействия на человека

Электрический ток различается по своей степени воздействия на человека. Он может быть:

  • ощутимым;
  • неотпускающимся;
  • фибрилляционным.

Ощутимым называют электрический ток, при ударе которого человек чувствует явное раздражение. Ощутить на себе удар тока можно при 0,6 мА.

Неотпускающий — электрический ток, вызывающий непроизвольные судорожные движения конечностей, которые прикасаются к оголённым проводам.

Переменный ток, проходя по клеткам человеческого организма, подаёт импульсы, при которых у человека появляется эффект прилипания.

Фибрилляционный ток при ударе вызывает проблемы с сердечной системой. В этот момент человек может умереть от остановки сердца.

Способы измерения

Измерения производятся выездной бригадой специальной лаборатории, имеющей лицензию на выполнение подобных замеров. Измеряются рабочие и нерабочие места. Измерения проводятся при температуре окружающей среды 5-400С и влажности воздуха 35-80%.

Ток прикосновения: что это такое, измерение, предельные значения
Измерительная схема на рабочем месте

Внимание! Рабочим местом называется зона действия оперативного персонала в рамках штатного рабочего процесса. Нерабочим местом называется зона, где могут находиться люди, не выполняющие служебные обязанности по работам в электроустановках

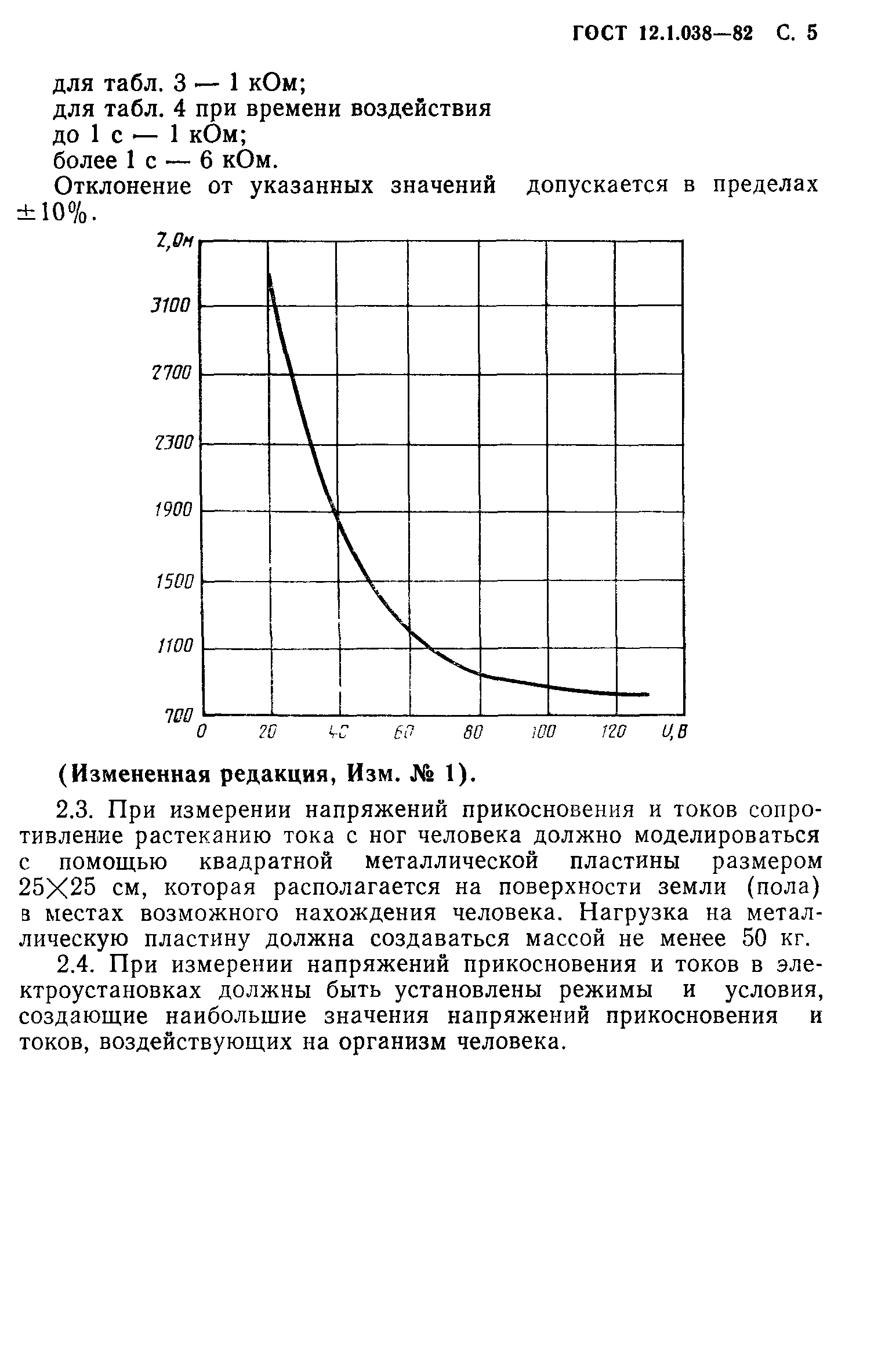

Перед производством измерений отсоединяют от щита нулевой проводник для предварительного замера сопротивления заземляющего контура. Далее при сборке схемы измерения один выход прибора присоединяют к шине защитного заземления, второй – к токовому электроду. Выдерживая расстояние более 25 м от заземлителя, забивают штырь в грунт и устанавливают пластину, на которую укладывают нагрузку 50 кг. Это имитация ноги человека. Грунт под пластиной увлажняется. Вольтметр V контролирует напряжение прикосновения, сопротивление R = 1 кОм является эквивалентом сопротивления человеческого тела.

Выполняя измерения на нерабочих местах, вывод прибора Т2 необходимо подключать к точке заземления корпуса оборудования, расположенного поблизости.

Размещение токового электрода должно быть выполнено так, чтобы искусственное воспроизведение цепи замыкания на землю фазного напряжения было как можно точнее.

Популярные статьи  Система распределения электроэнергии: определение, состав, примеры

Ещё один способ измерения – схема с использованием вольтметра и амперметра.

Первый тестирует напряжение касания, второй показывает величину тока, протекающую через заземлитель. Источником питания измерительной цепи является трансформатор с выходным напряжением 500 В и номинальной мощностью от 100 кВа.

Ток прикосновения: что это такое, измерение, предельные значения
Тестирование при помощи амперметра и вольтметра

Область применения

1.1.1. При возникновении аварийного режима – замыкания на заземленную (зануленную) часть – на корпусе электроустановки появляется напряжение относительно земли. Данный аварийный режим сохраняется в течение времени действия защиты электроустановки от токов короткого замыкания. Попадание человека или животного во время действия защиты под напряжение между двумя точками цепи тока замыкания на землю (корпус) – напряжение прикосновения – может вызвать электротравму. Для уменьшения напряжения прикосновения до безопасной величины применяют устройства уравнивания электрических потенциалов (УВЭП).

1.1.2. Выравнивание потенциалов является самостоятельной мерой защиты при обеспечении электробезопасности в электроустановках.

1.1.3. Настоящая Методика распространяется на измерение напряжений прикосновения и шага и устанавливает метод и средства измерений, алгоритм подготовки и проведения измерений, обработки результатов измерений, количественные показатели точности и способы их выражения.

1.1.4. Методика обязательна для применения персоналом электролаборатории, выполняющим испытания и измерения в процессе эксплуатации электроустановок потребителей.

1.1.5. Методика обеспечивает получение достоверных показателей точности измерений в стационарном режиме работы электроустановок.

Выход из зоны шагового напряжения

Чтобы повысить свои шансы на спасение, при попадании в зону действия шагового напряжения действуйте по следующей схеме:

  • Если находитесь недалеко от ЛЭП, действующих трансформаторных подстанций, другого электрооборудования, при возникновении ощущения пощипывания в ногах, появлении судорог остановитесь.
  • Не предпринимайте попытки панического бегства, это основная ошибка, которую можно допустить.
  • Осмотритесь по сторонам, определите возможное место падения провода и КЗ на землю. Даже если видимых ориентиров нет, выбирайте направление движение на удаление от любых электрических линий или оборудования.
  • Выходите «гусиным шагом», минимальное пройденное расстояние должно быть не менее 20 м, лучше перестраховаться.

Также читайте: Технические характеристики кабеля — КГН

После выхода из опасной зоны немедленно сообщите в службу спасения, так как телефона энергоснабжающей организации у вас под рукой, скорее всего, не будет. Не предпринимайте никаких действий для самостоятельной ликвидации аварии, тем более, не имея доступа к устройствам, позволяющим отключить питание отдельных участков сети или обесточить электрооборудование.

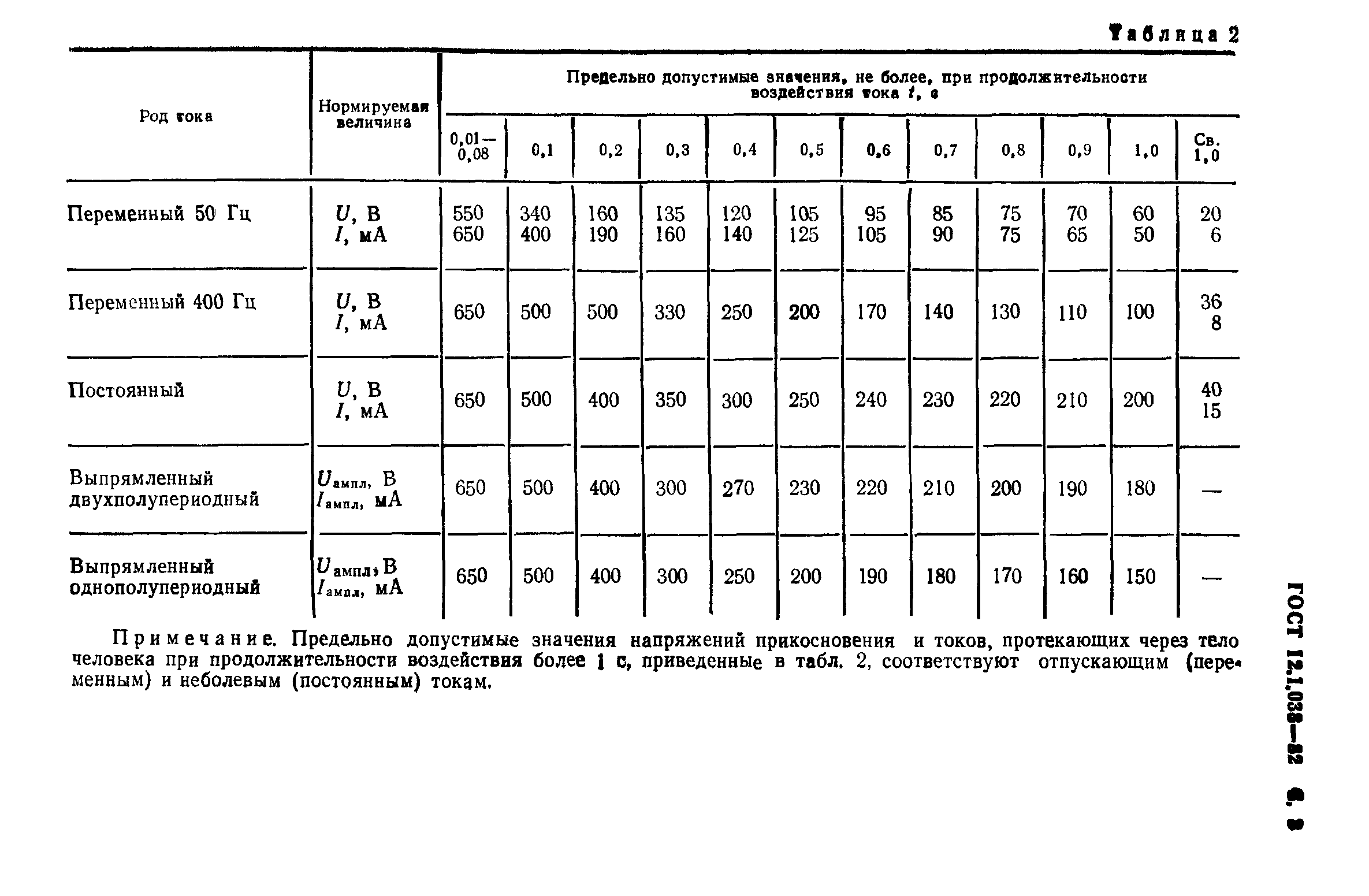

Нормирование параметра. Определяемые характеристики

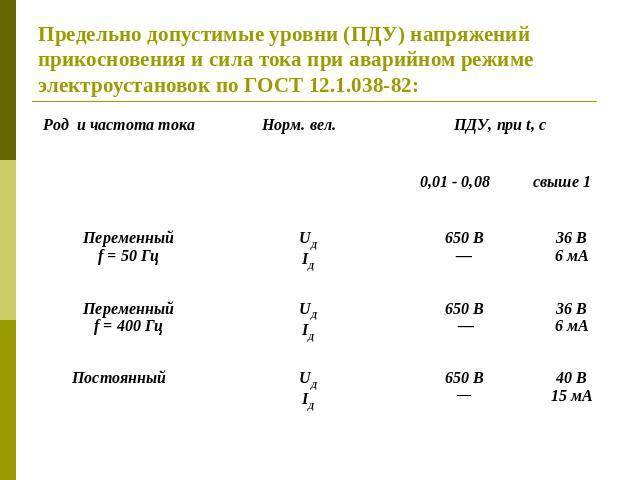

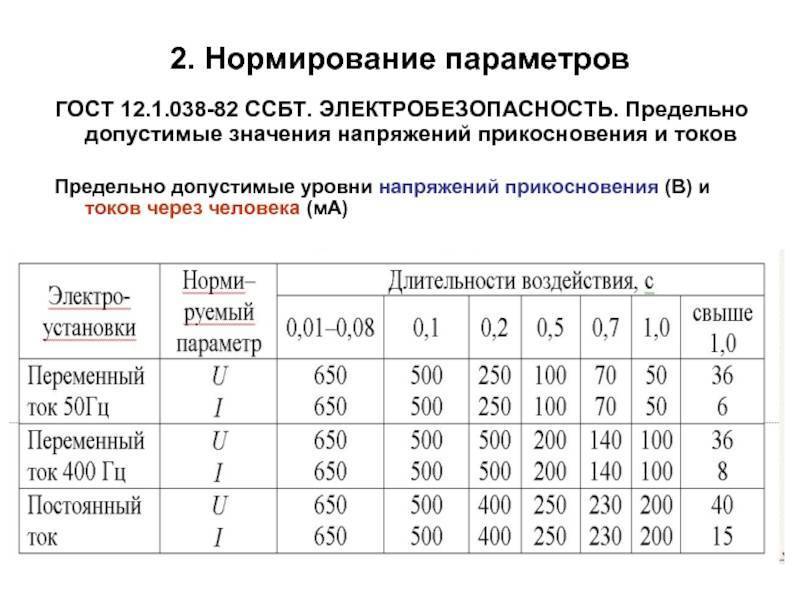

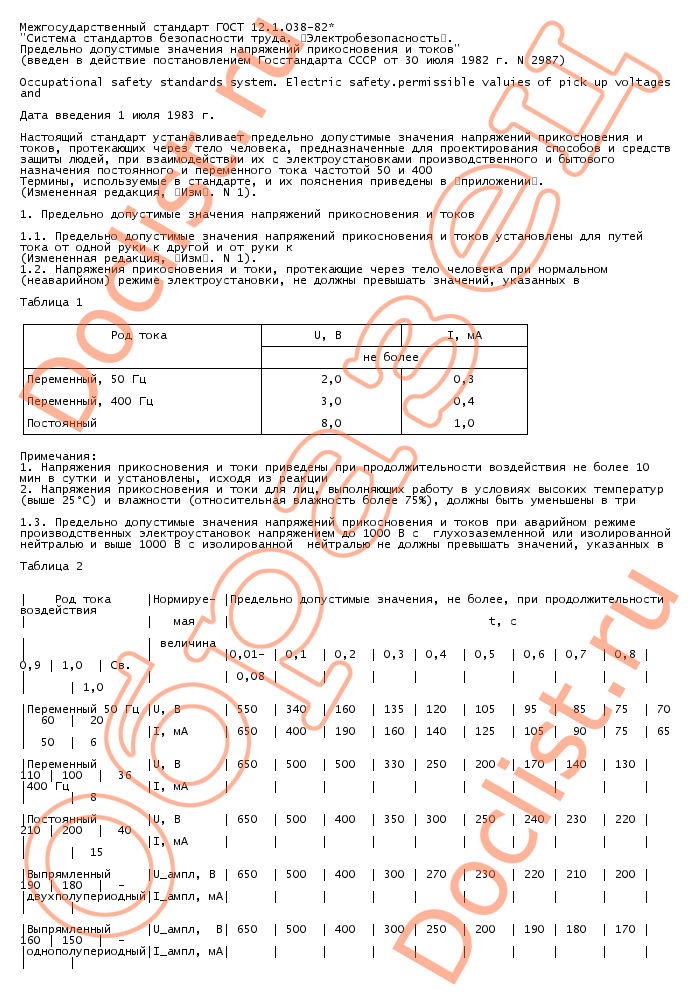

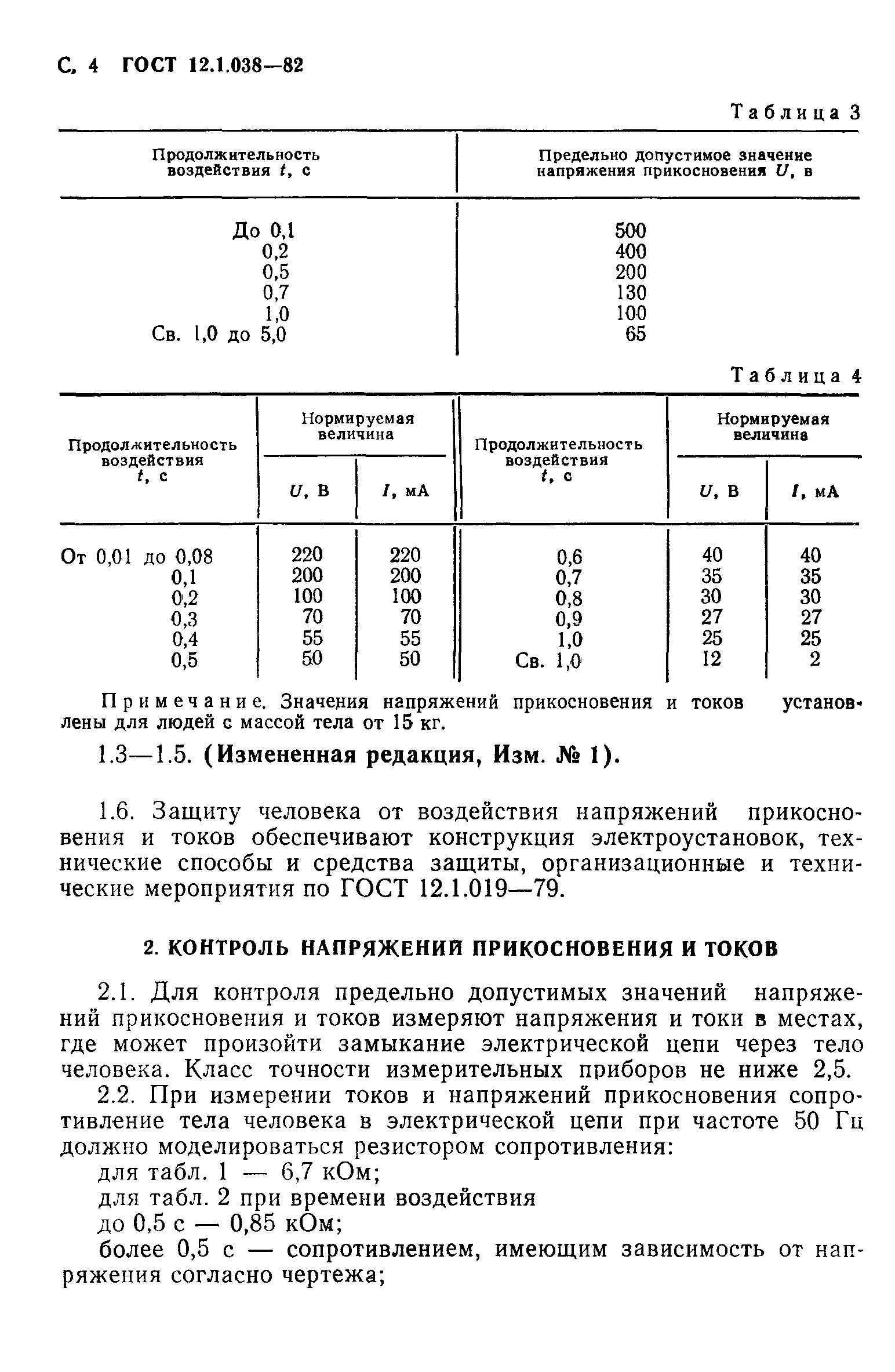

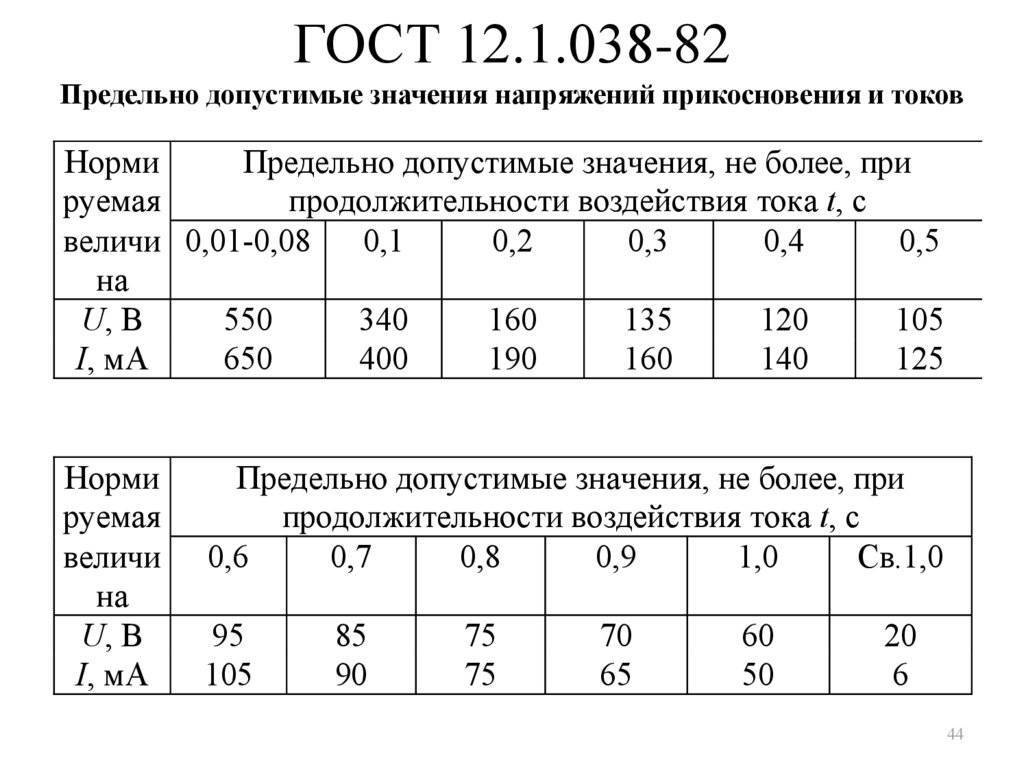

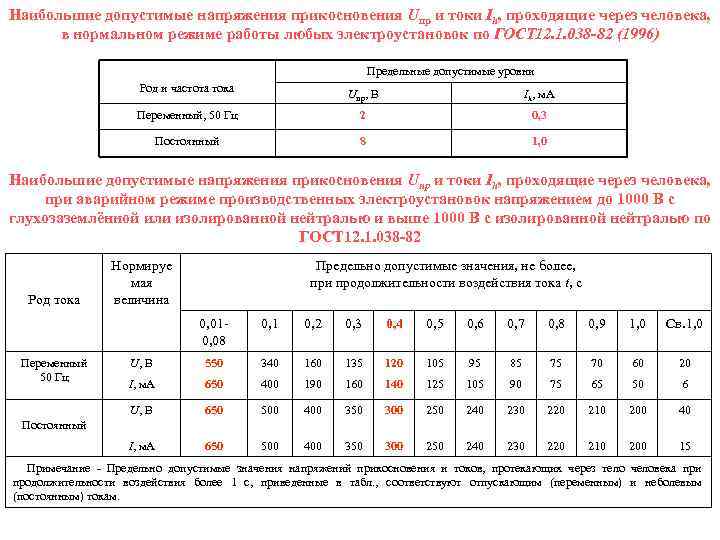

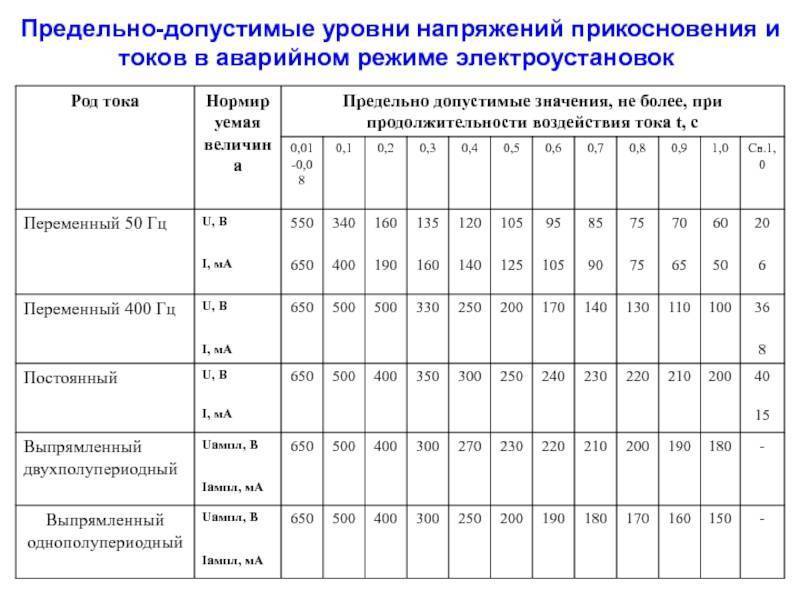

6.1. Измерение напряжений прикосновения и шага в искусственно созданном аварийном режиме.

Норма испытания (в соответствии с ПТЭЭП, Приложение 3, п.28.10), в системе с заземленной нейтралью при однофазном коротком замыкании напряжение прикосновения и шага не должно превышать 50 В.

Указания: измерение производится в животноводческих комплексах, банях с электронагревателями и других объектах, где в целях предотвращения электротравматизма выполнено уравнивание и выравнивание электрических потенциалов.

В помещениях, где находятся сельскохозяйственные животные (в соответствии с ГОСТ Р 50.571.14-96, Приложение А), защита от поражения электрическим током предусматривается при следующих аварийных режимах:

— однофазном замыкании на землю в сети напряжением до 1000 В, включая обрыв и падение на землю фазного провода ВЛ;

— замыкания на землю со стороны высшего напряжения на подстанциях 6/0,4; 10/0,4 и 35/0,4 кВ;

— замыкании на землю в ВЛ 6, 10 и 35 кВ;

— однофазном замыкании на корпус в сети напряжением до 1000 В;

— замыкании на землю на стороне высшего напряжения на подстанции глубокого ввода напряжением 110 кВ;

— замыкании на землю в ВЛ напряжением 110 кВ глубокого ввода.

Норма испытания. В первых трех аварийных режимах напряжение прикосновения и шага для животных не должно превышать 12 В. Для четвертого-шестого аварийных режимов допустимое напряжение прикосновения и шага зависит от времени действия защиты от замыканий (полного времени отключения), равного сумме времени срабатывания основной релейной защиты и отключения коммутационного аппарата, и не должно превышать значений, указанных в таблице 1.

Время действия защиты для четвертого аварийного режима не должно превышать 0,4 с.

Таблица 1

Время возможного воздействия напряжения прикосновения, с.

Наибольшее допустимое напряжение прикосновения, В

0,2

150

0,5

100

1,0

75

5,0

35

10,0

25

Свыше 10,0

Не более 12

Безопасно ли напряжение прикосновения

Разность потенциалов, образовавшаяся в результате различных причин, достигает порой нескольких сотен вольт. В пояснение можно привести пример, когда человек дотрагивается до заземлённой части оборудования, по каким-то причинам вдруг оказавшейся под напряжением. Один из потенциалов (ϕ1) прикладывается к ногам, второй (ϕ2) – в месте прикасания к оборудованию. Значение напряжения прикосновения будет равно:

Задача и особенности заземления трансформаторов.

U = ϕ1 – ϕ2.

При малых полученных значениях вреда для здоровья не будет. Однако при удалении от места заземления оборудования в этом случае значение U будет расти и достигнет максимума там, где область растекания электричества от этой точки заземления закончится.

Присутствие в области растекания тока при касании проводом земли опасно поражением человека шаговым напряжением. В случае неприятных ощущений при попытке шагнуть необходимо уменьшить расстояние шага до минимума. Выбраться из опасной зоны можно либо, прыгая на одной ноге, либо идти, не отрывая подошв от поверхности земли и ставить ступни ног как можно ближе одна к другой.

Внимание! Напряжение прикосновения выше 42 В переменного тока опасно для жизни и здоровья человека. Если постоянное электричество достигает величины 120 В и более, прикосновение к нему также представляет существенную угрозу здоровью

Нарушение изоляции кабелей или проводов, находящихся под напряжением, и одновременное касание тела человека заземлённых металлических конструкций и участка с повреждённой изоляцией приведут к электротравме.

Опасность напряжения прикосновения

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
