Как может быть напряжение между целой фазой и отгоревшей 230 В?

Рекомендации по устранению неисправности

Примеры обрывов нуля

Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.

Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:

  1. Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
  2. Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.
  3. При обнаружении явного обрыва (плохого контакта) входящего или отводимого от коробки провода необходимо восстановить разорванную цепь, воспользовавшись простейшим инструментом – паяльником или отверткой.
  4. Если неисправность проявилась только на одной из розеток, следует снять ее крышку и внимательно обследовать все контакты.
  5. При обнаружении ослабленного крепления на нулевой клемме необходимо подтянуть его, воспользовавшись отверткой.

Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».

Перекос по фазам в трехфазной сети

В трехфазной сети силового кабеля периодически возникает такое явление, как перекос по фазам. Это может привести к значительному падению мощности в электрооборудовании (электродвигателе, трансформаторе) и выходу их из строя. В этой статье мы расскажем, что такое перекос фаз в трехфазной сети, почему происходит это явление и какие имеет последствия.

Вообще перекос по фазам – явление достаточно распространенное. И если оно остается в рамках допустимых значений, указанных в ГОСТ и ПУЭ, то большой беды в этом нет. Так, максимальная разница между токами проводника с наименьшей нагрузкой и токами проводника с наибольшей составляет 30% – это значение в пределах нормы. Для панелей ВРУ оно составляет 15%.

Все в том же ГОСТ указано, что максимальная разница по фазам в обратной последовательности должна составлять 2%.

Почему возникает перекос по фазам

Обратите внимание

Этому есть несколько причин. Основная – неравномерное и несбалансированное распределение фазовой нагрузки, когда одна фаза получает избыточное питание, а две другие, соответственно, недостаточное.

В однофазной сети нагрузка также может меняться, например, при одновременном включении нескольких мощных электроприборов. Тогда мощность сети сразу падает, оборудование перестает работать или же выходит из строя.

Особенно сильно страдают электродвигатели. Диагностировать проблему и узнать, где именно происходит перекос по фазам можно с помощью токоизмерительных клещей.

Трехфазная электрическая сеть имеет заземленную нейтральную жилу, которая выравнивает перекос, если таковой случился. Но если она обрывается, роль нейтральной жилы берет на себя одна из фазовых. И в этом случае на ней будет 380 В, а на других жилах – 127 и меньше.

Негативные последствия перекоса

Негативные последствия перекоса по фазам можно разделить на три типа:

  1. Повреждение электроприборов, вывод их из строя.

  2. Повреждение генераторов и трансформаторов электросети.

  3. Увеличение расходов на эксплуатацию электросети, снижение ее безопасности и надежности.

Из-за того что электроэнергия распределяется по проводникам неравномерно, в электросети значительно увеличивается потребление электричества. Трехфазная сеть, у которой образовалась несимметрия, может снизить срок эксплуатации электроприборов и бытовой техники.

Неравномерное распределение электричества заметно повышает его расход в сети. А вот срок эксплуатации бытовой и цифровой техники наоборот, может снизиться.

Если мы говорим об автономном электрогенераторе, то у него повысится расход топлива, и так же ухудшится надежность.

Как бы то ни было, все эти процессы негативного свойства, и чтобы их избежать, необходимо заранее предпринять меры по защите.

Первой и одной из наиболее распространенных защитных мер является установка в сеть стабилизатора напряжения. Для установки в трехфазную сеть используются стабилизаторы, состоящие из трех однофазных. Однако нейтрализовать перекос всегда и везде они не могут, поэтому применяются дополнительные меры:

  • правильное проектирование с учетом всех современных правил и требований;
  • применение приборов, которые способны автоматически выравнивать нагрузку;
  • изменение текущей схемы работы электросети, в том числе и изменение мощности потребителей, если это возможно;
  • установка реле контроля фаз и напряжения – устройства, которое автоматически отключит этот элемент электросети при перекосе по фазам.

Защита при помощи реле напряжения

Данный способ подходит как для частных домов, так и для квартир в многоэтажках. Все что нужно, чтобы защититься от перепадов напряжения и 380в в розетках — это установить внутри вводного щитка модульное реле напряжения.

При этом оно будет защищать приборы и холодильник как от повышенных, так и от пониженных значений. Есть модели, которые дополнительно снабжены встроенной защитой от сверхтоков.

Подробнее ознакомиться с их разновидностями и выбрать для себя подходящую модель, поможет статья ниже.

Если же у вас щиток уже полностью укомплектован, и туда невозможно поместить дополнительные модульные устройства — в этом случае воспользуйтесь небольшими реле напряжения, которые просто втыкаются в розетку.

Хотя функциональность у модульных и розеточных вариантов могут отличаться, свою главную задачу — защиту электро-приборов, они выполняют одинаково хорошо.

На сегодняшний день именно реле напряжения являются наиболее экономичным и эффективным способом борьбы с перепадами напряжения. Стабилизаторы могут подойти далеко не каждому.

Более того, некоторые девайсы даже и не спасут от мгновенного скачка. Так или иначе вызвав пожар, и выход из строя дорогой техники.

Поэтому всегда устанавливайте в своих домах и квартирах именно реле напряжения. Эти устройства средней стоимостью 3000 рублей, помогут вам сэкономить впоследствии сотни тысяч.

Фаза в розетке: слева или справа?

Существующее мнение, что носитель электрического напряжения в разъемах всегда находится слева, не совсем верное. Аргументы, которые приводятся, такие:

  • Личный опыт.
  • Результаты «прозвона» электрических шнуров и встроенных в бытовую технику выключателей.
  • Указано в спецификациях производителей газовых котлов.
  • При подключении вилки к разъему «правильной» стороной, будет получаться более чистое звучание.

Все эти доводы далеки от реальности. Для розетки «евро» типа «шуко» совсем без разницы, как подключен провод, поскольку разъемы в России и других странах Европы не имеют полярности. Только у стандарта подключения CEE 7/5 существуют четкие требования к последовательности присоединения приборов.

Электромонтажники иногда не обращают внимания на тот факт, что фаза располагается справа. Это сделано с единственной целью — для удобства измерений, чтобы не было путаницы. Поэтому фаза в розетке бывает как слева, так и справа.

Расположение фазу в розетке справа или слева?Источник zen.yandex.ru

Обрыв нуля, отгорание нуля – последствия!

Рейтинг:  5 / 510Обрыв нуля, отгорание нуля – последствия!

«Все, что нас не убивает, делает нас сильнее». Спорное утверждение.

Его точно нельзя отнести к электричеству, потому что воздействие тока на человеческий организм зависит от огромного количества факторов начиная с температуры тела и заканчивая наличием болезней.

Разумеется, никто не застрахован от попадания под напряжение. Зато легко можно уменьшить вероятность такого происшествия. В этой статье расскажем подробно про обрыв или отгорание нуля, последствия этого, и меры защиты.

Популярные статьи  Что такое электрический заряд и каковы его свойства?

Как известно, наибольшее распространение получили три схемы питания электроприемников: треугольник, звезда и звезда с нулем. Первые две применяются преимущественно там, где нагрузка распределена равномерно по трем фазам.

Совет

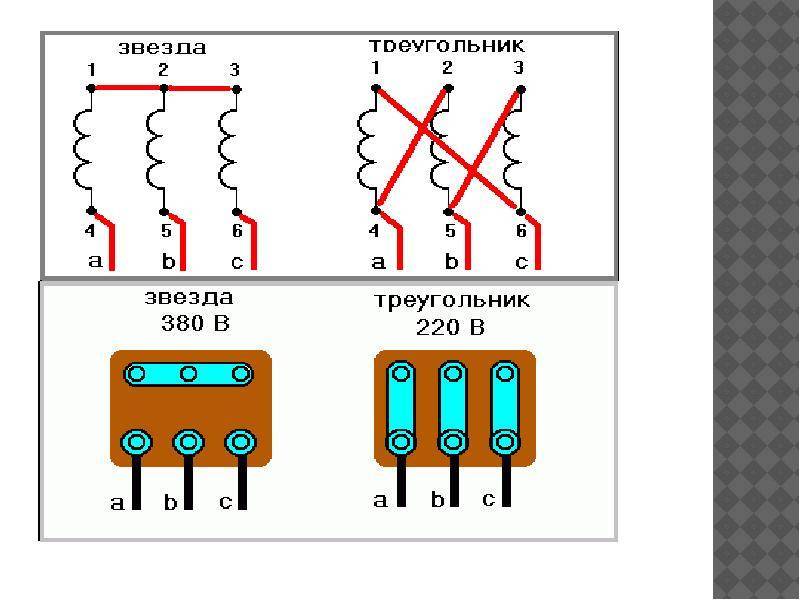

Например, по таким схемам соединяются обмотки электродвигателей или трансформаторов. В жилых и общественных зданиях использую схему соединения «звезда с нулем» – обычная звезда с нулевым проводом.

Чем обусловлено ее применение?

Дело в том, что в жилом и общественном секторе нагрузка однофазная: одна квартира (этаж или частный дом) питается от одной фазы, следующая – от второй, еще одна – от третьей, далее – по второму кругу. Так как в вводной щит подходит три фазы напряжения, количество квартир в доме или подъезде кратно трем.

Этим пытаются добиться равномерной загрузки трех фаз. Однако нельзя достичь того, чтобы все квартиры включали и выключали электроприборы в одно и то же время. Чтобы сохранить симметричной трехлучевую звезду напряжений (слева), применяют нулевой проводник.

Неравномерность электрических нагрузок в виде электрического тока буквально стекает в землю по нулевому проводу (ток  на рисунке).

Фото 1: графики эл. нагрузок в виде эл. тока

Сейчас квартиры и офисы наполнены бытовой электроникой – компьютерами, источниками бесперебойного питания, светодиодными лампами. Эти приборы создают токи большой частоты, которые тоже стекают в землю по нулевому проводу.

Токи нагревают место плохого контакта – а там наибольшее сопротивление. От нагрева сопротивление растет еще больше, это, в свою очередь, приводит в большему нагреву, в итоге нулевой провод может отгореть.

Рассмотрим этот вполне реальный случай; те же рассуждения будут при обрыве нулевого провода по каким-то другим причинам.

Фото 2: обгоревший нуль

Отгореть провод может в разных местах, которые можно свести к двум случаям:

1) обрыв общий: в трехфазном этажном щитке или вводном щите;

2) обрыв индивидуальный: в автомате, защищающем квартиру, или распределительной коробке, или розетке.

Во втором случае возможны два варианта: или в квартире/розетке просто пропадет напряжение, или напряжение 220-230 В будет даже там, где его совсем не ждут.

Может сложиться интересная картина: электроприборы работать не будут, и мультиметр покажет, что в розетке нет напряжения. На самом же деле напряжение будет и на фазе, и на нуле.

Напряжение с фазы на ноль может передаться через электрическую цепь какой-нибудь нагрузки, соединяющей фазу и ноль, будь то лампочка или зарядное устройство.

Обратите внимание

И если схема защитного заземления в квартире собрана неправильно, на корпусе микроволновки или стиральной машинки может появиться напряжение в 220 В. Опять же обычный автоматический выключатель этого не заметит. Защита техники от последствий обрыва достигается установкой в щитке реле контроля напряжения.

Фото 3: вольтметры

Перейдем от слов к цифрам. Обозначим напряжение в месте обрыва (или присоединения) нулевого провода как ,  – сопротивление фазы X или нулевого провода N. – ток в фазе X или нулевом проводе N. Все эти величины комплексные, т.е.

в расчетах надо учитывать сдвиг фаз в 120°.

Расчеты токов и напряжений в нормальном режиме (вместо  подставляем сопротивление нулевого провода) и при обрыве нуля ( ) проводят в таком порядке: ищут напряжение  в нулевой точке, вычисляют «искаженное» фазное напряжение  и ток в фазе .

В нормальном режиме ток в «нуле» равен суме комплексных фазных токов.

Социальные кнопки для Joomla

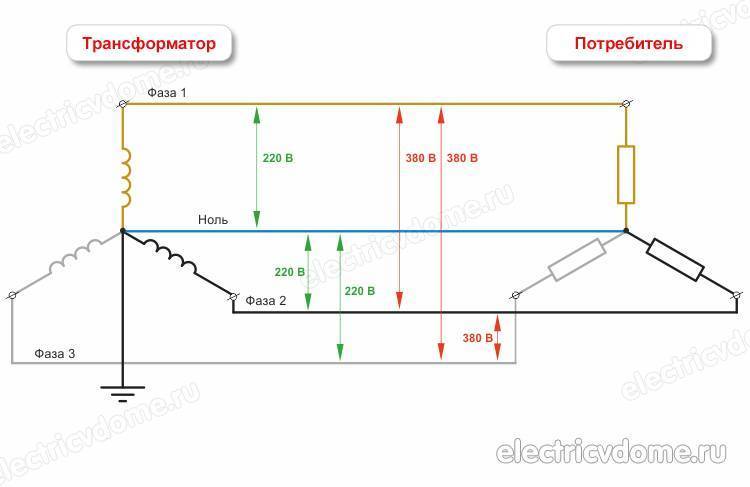

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

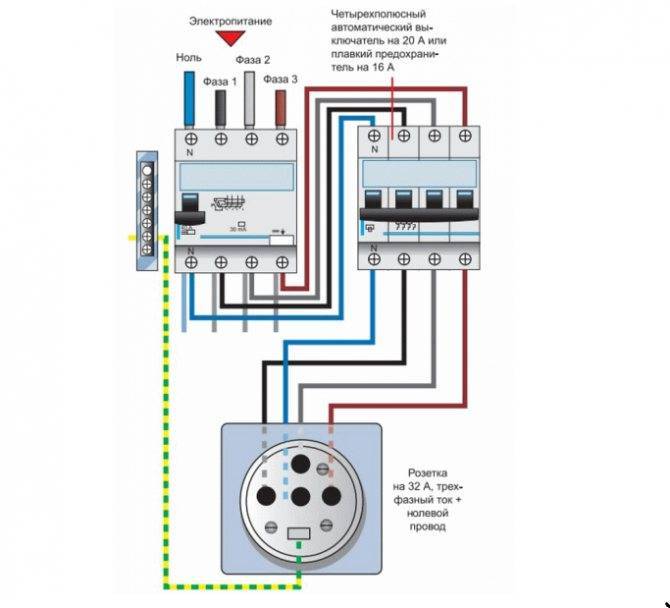

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

Причины появления двух фаз

Как может быть напряжение между целой фазой и отгоревшей 230 В?Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

  • Обрыв нулевого провода во входном щитке дома или квартиры.
  • Его повреждение на вводе или внутри распределительной коробки.
  • Нарушение контакта в подсоединении «нуля» только в одной розетке.
  • Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

При наличии неисправности только на вводе в конкретную розетку исчезновение нуля и появление второй фазы будет наблюдаться лишь в ней. Чтобы рассматриваемая ситуация сформировалась окончательно – напряжение попало на оборванный нулевой контакт – потребуется, чтобы оголившийся фазный провод случайно замкнулся на него.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Две фазы в розетке и причины возникновения неисправности

Причин такой неисправности в розетке может быть несколько.

Обрыв нулевого провода в квартире

При обрыве нулевого провода в электропроводке возникает большая вероятность появления двух фаз в розетке. К розетке подходит фазовый и нулевой провод. Возможно, в момент сверления стены, вы зацепили нулевой провод и оборвали его.

Популярные статьи  Порядок разработки монтажной схемы, её назначение и сфера применения

В этом случае вторая фаза может попасть на нулевой контакт розетки через включенные бытовые приборы и освещение. Как проверить напряжение в розетке? Для проверки наличия двух фаз в розетке нужно взять индикатор напряжения и по очереди коснуться двух контактов розетки.

Если фаза попала на нулевой провод розетки, то индикатор покажет это сигнальной лампочкой. При отключении всего освещения и вынутых вилках бытовых приборов из розеток, если провод перебит, вторая фаза исчезнет. В этом случае отключайте вводной автомат и ремонтируете перебитый провод, перед этим вскрыв штукатурку.

Нахождение фазы индикатором напряжения

Также причиной появления двух фаз в розетке может быть нарушение соединения нулевого провода в распределительной коробке, для чего по очереди нужно вскрывать крышки коробок, и проверять соединение на обрыв, перегорание.

Перед поиском неисправности нужно выключать вводной автомат. Если перегорел предохранитель в щите, выбил автомат или отвалился ноль в электрощите, при включенных нагрузках, также в розетке может появиться вторая фаза.

При нарушении соединения нулевого провода в электрощите, устранять неисправность самим не следует. Вызывайте обслуживающего вашего ваш дом электрика. Проверить наличие второй фазы в розетке можно тестером.

При нормальном рабочем нуле тестер покажет 220 В, а при обрыве нулевого провода, при наличии одноименной фазы или ее отсутствии, на втором контакте розетки ничего не покажет.

Сырые стены

Сырые стены также могут стать причиной появления такой неисправности. В старых постройках и отслуживший свой срок электропроводке, при сырых стенах, может произойти короткое замыкание. Через трещины старой изоляции электропроводки по сырой стене будет течь ток, сначала небольшой, затем с увеличением нагара ток возрастет и возникнет короткое замыкание. Нейтральный провод может отгореть или привариться к фазному проводу.

Определить место неисправности будет не легко. Искать нужно по месту сырости или поочередно отключать комнаты в распределительных коробках. Когда нашли комнату с неисправностью по очереди отключайте розетки и освещение. Определив место неисправности, убирайте штукатурку и меняйте весь провод под розетку или освещение до самой распределительной коробки. Причины сырости стен нужно обязательно устранять.

Обрыв нулевого провода на подстанции

Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки. Обращайтесь к нам, чтоб построить дом из газобетона: https://sevastopol.stroyles82.ru/doma-iz-gazobetona/ .

Если этот нулевой провод отгорел или оборвался где-то на подстанции, в электрощите дома или в подъездном щите, тогда через включенную нагрузку соседа (электрочайник, электрическая плита, бойлер) который подключен к другой фазе, на ваш нулевой провод (общий для всего дома) попадет другая фаза. В результате напряжение в розетке будет не 220 В, а 380 В, ваша подключенная техника сгорит, и вряд ли будет подлежать ремонту.

Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.

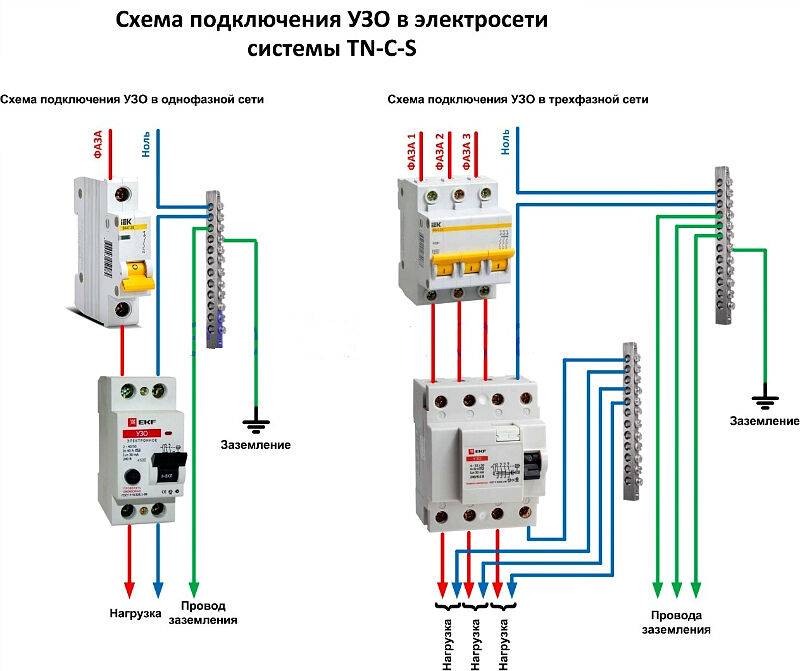

Способы защиты от обрыва ноля

Для уменьшения потенциала на нулевом проводнике и соответственно, ради увеличения эффективной разницы между штатным фазным напряжением сети и нулем применяют многократное повторное заземление совмещенного ноля. Эта мера также предназначена для уменьшения негативных последствий для потребителей вследствие обрыва нулевого проводника в сети электроснабжения.

Стрелкой указано повторное заземление ноля (PEN) на опоре воздушной линии

К сожалению, во многих провинциальных регионах, особенно в сельской местности, сопротивление повторного заземления оказывается недостаточным для надежной защиты от превышения напряжения, возникающего при обрыве нулевого провода. К тому же, на воздушных линиях сети энергоснабжения, преобладающих в сельской местности, обрыв нуля происходит гораздо чаще, чем в городских подземных или скрытых (защищенных) линиях электросети.

Обычный потребитель может влиять на качество электропитания на вводе лишь при помощи юридических инструментов – жалоб, петиций, судовых исков, и т д. Но в домашней сети, сохранить приемлемый уровень качества электроэнергии можно при помощи стабилизаторов. а обезопаситься при аварийных ситуациях получиться, применив реле напряжения или обладающие дополнительными функциями дифавтоматы.

Закон Джоуля — Ленца

Токи Фуко. Вихревые токи и их применение

Как определить фазу в розетке?

Разобраться, где расположена фаза, где ноль возможно с помощью специальных инструментов. Некоторые мастера обходятся без них. Приведем некоторые рекомендации для тех, у кого дома нет приспособлений из набора электромонтажника:

Умельцы пользуются вместо индикатора обычной лампочкой.

Для этого к патрону присоединяется 3 провода: 2 из них подключаются в разъем, а 3-й – заземляющий, его прикручивают к чугунной батарее отопления. Если образуется свечение, это означает, что проводка работоспособная.

Есть нестандартный способ — провода подводят к батарее или подносят под струю воды.

Однако подобный метод опасен, может иметь негативные последствия.

Применение инструментов монтажника

Намного более надежный способ – использование измерительных приборов:

Индикаторная отвертка.

Это специальный прибор, внутри его корпуса встроен резистор, который соединяется с лампочкой. При фиксировании напряжения в сети загорается световой индикатор. Это самый дешевый метод для неспециалиста, поскольку такая отвертка продается в магазине, стоит около 30 рублей.

Инструмент электромонтажникаИсточник the-vulgar.ru

Карманный тестер.

До начала тестирования переключатель устанавливается в режим переменного тока. Берется лишь один щуп (2-й остается в руке). Если есть ток, то его значение покажется на экране тестера.

Профессиональный прибор.

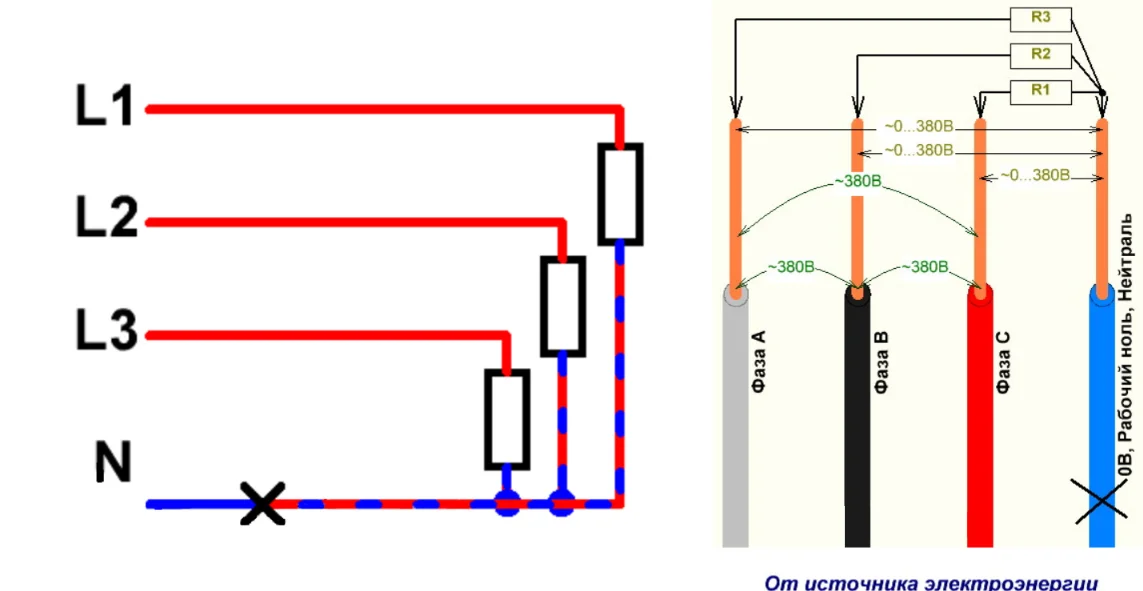

Откуда в розетке 380в при обрыве нуля — наглядно, доступно, без формул.

Как может быть напряжение между целой фазой и отгоревшей 230 В?
Наверняка у каждого из вас, хотя бы раз в жизни сгорали бытовые приборы от перенапряжения. При этом многие слышали, что подобное не редко случается из-за обрыва ноля.

Давайте наглядно без формул, векторных диаграмм, смещений нулевых точек и т.п., с точки зрения обывателя попытаемся разобраться, каким же образом напряжение 380в, вместо привычных 220в, может оказаться в ваших розетках.

Ведь действительно возникает логичный вопрос, как это так, оборвался или отгорел один из проводов, а напряжение ни то что не пропадает, а становится даже больше.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

Понимание этого процесса будет полезно каждому потребителю, дабы потом не возникало вопросов, зачем электрики пытаются «всунуть» в электрощиток, непонятные реле, стоимостью несколько тысяч рублей.

Чтобы доступно разобраться в сути этого явления, давайте вспомним разницу между последовательной и параллельной схемой подключения электроприемников.

При параллельном подключении, фазный и нулевой проводники одновременно приходят ко всем потребителям в цепи. Нарисуем такую схемку, где этими потребителями будут обыкновенные лампочки накаливания.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

На входе напряжение составляет 220в. При таком подключении, на каждой лампочке напряжение будет одинаковым, и при достаточном сечении проводников и малой нагрузке, не будет сильно отличаться от вводного.

При этом отключение или включение каждой лампочки по очередности, не сильно скажется на его значениях. Именно по такой схеме и подключены все розетки в ваших квартирах.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

Однако если напряжение будет одинаковым, ток в цепи будет разным. Общее его значение складывается из суммы токов проходящих через лампочку №1 и №2.

Вы можете включать и более мощные приборы (лампы 200Вт, чайник), и все будет прекрасно работать.

Схема последовательного подключения несет в себе уже существенные изменения. Здесь питающий проводник (это может быть фаза или ноль), сначала приходит на первую лампочку, а далее от нее уходит на следующую.

Только после этого он возвращается на вводной автомат или в общую сеть.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

Не важно количество токоприемников, их может быть 2,3,4 и более. Главное, чтобы они были строго подключены один после другого. Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза

Популярные статьи  Конечная электрическая цепь: что это такое, определение, назначение

Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза.

При этом общее вводное напряжение будет складываться из суммы падений напряжений на лампе №1 и лампе №2. То есть, 110в на одной и 110в на другой. Кстати, такой казалось бы недостаток, можно очень хитро использовать несколькими способами.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

Напомню, что в параллельной схеме, U везде было одинаковым, не важно в какой точке. Здесь же одинаковым будет ток, при том в любой части электрической цепи I=I1=I2. Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности

Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу

Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности. Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу.

Как может быть напряжение между целой фазой и отгоревшей 230 В?

На лампочке 100Вт будет напряжение 146В и она будет гореть довольно ярко. В то же время более мощная 200 ваттная будет еле светиться.

Связано это с тем, что падение напряжения напрямую зависит от сопротивления потребителя. На более мощных приборах сопротивление маленькое.

Вот примерные данные по стандартным лампочкам, предназначенным для работы в сети 220В:

{SOURCE}

Расчет линейного и фазного напряжения

Сети с линейным током нашли широкое применение за счет своих характеристик меньшей травмоопасности и легкости разведения такой электропроводки. Все электрические устройства в этом случае соединены только с одним фазным проводом, по которому и идет ток, и только он один и представляет опасность, а второй – это земля.

Рассчитать такую систему несложно, можно руководствоваться обычными формулами из школьного курса физики. Кроме того, для измерения этого параметра сети, достаточно использовать обычный мультиметр, в то время как для снятия показаний подключения фазного типа, придется задействовать целую систему оборудования.

Для подсчета напряжения линейного тока, применяют формулу Кирхгофа:

Уравнение которой гласит, что каждой из частей электрической цепи, сила тока равна нулю – k=1.

И закон Ома:

Используя их, можно без труда произвести расчеты каждой характеристики конкретного клейма или электросети.

В случае разделения системы на несколько линий, может появиться необходимость рассчитать напряжение между фазой и нулем:

Эти значения являются переменными, и меняются при разных вариантах подключения. Поэтому, линейные характеристики идентичны фазовым.

Однако, в некоторых случаях, требуется вычислить чему равно соотношение фазы и линейного проводника.

Для этого, применяют формулу:

Uл – линейное, Uф – фазовое. Формула справедлива, только если – IL = IF.

При добавлении в электросистему дополнительных отводящих элементов, необходимо и персонально для них рассчитывать фазовое напряжение. В этом случае, значение Uф заменяется на цифровые данные самостоятельного клейма.

При подключении промышленных систем к электросети, может появиться необходимость в расчете значения реактивной трехфазной мощности, которое вычисляется по следующей формуле:

Идентичная структура формулы активной мощности:

Примеры расчета:

Например, катушки трехфазного источника тока подключены по схеме «звезда», их электродвижущая сила 220В. Необходимо вычислить линейное напряжение в схеме.

Линейные напряжения в этом подключении будут одинаковы и определяются как:

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов “звезда” и “треугольник”.

В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема “звезды”, здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а  фазное = 220-240 Вольт (между фазой и нулем, землей).На ВРУ, как  правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини “ноль + фаза”, которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.А вот в “треугольнике” нуля нет, есть только три фазы и все.

На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.Так как в схеме треугольника фазное напряжение = линейному,  далее он делится на отдельные линии “фаза + фаза” и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать. В розетке будет напряжение 380 Вольт.Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.

https://youtube.com/watch?v=QVbmRixQoq4rel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

Объединение фаз от двух вводов

Чисто технически реализовать такую схему возможно. В этом случае для отключения 2-х вводов используются контакторы. Однако на каждый ввод нужен отдельный счетчик, ВРУ, автоматы, свое заземление.

Обычно так никто не делает, это просто нецелесообразно. Возникают при этом следующие вопросы:

Защиты.

Автоматические выключатели, подключенные параллельно, не будут действовать в качестве защиты как положено. Поэтому электрическая сеть останется незащищенной.

Безопасности.

Если отключится один из 2-х вводов, например, вырубит местный электрик или пожарник при тушении пожара, напряжение на ВРУ (вводно-распределительное устройство) все равно останется. Самое опасное здесь в том, что потенциал может прийти с той стороны, откуда не ждут. Все это чревато негативными последствиями для человека.

Согласования.

Ввод электрики в дом или квартируИсточник uk-parkovaya.ru

Схему с 2-мя вводами маловероятно, что кто-то согласует, шансы нулевые.

Последствия

Для электродвигателя режим работы на двух фазах из трёх является аварийным и крайне нежелательным. Также в трёхфазных сетях из-за пропадания одной из фаз нарушается равномерность нагрузки трансформаторов и сети в целом. Для трёхфазной электроплиты не столь опасен этот режим работы – у вас просто не будут работать некоторые конфорки. Всё это приводит и к повышенному току в нулевом проводе, его возможном отгорании и дальнейшем развитии аварийных ситуаций.

В заключение хотелось бы отметить, что решение проблемы с отсутствием напряжения в квартире или на конкретной линии в сущности заключается в проверке всех соединений и коммутационной аппаратуры этой линии. Её причины всего две – либо перекос фаз, либо отгорание проводника из-за плохого контакта или повышенной нагрузки. Настоятельно рекомендуем: при работах в электропроводке отключайте питание и по возможности работайте в поверенных диэлектрических перчатках. Не вмешивайтесь в подъездные щиты и электросети – лучше, чтобы это делали электрики из организации, на балансе которой лежит эта сеть.

Теперь вы знаете причины, по которым возникает ситуация, когда нет фазы на выключателе света, розетке или же на самой люстре. Надеемся, предоставленные нами советы помогли решить вашу проблему!

Материалы по теме:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
