Антенный разветвитель — назначение и основные различия

Антенный разветвитель: как он устроен и как его подключать

Двумя телевизорами в квартире удивить кого-либо сейчас трудно. Технологии, да и сами устройства приема сигнала, в наш стремительный век постоянно развиваются, что неминуемо сказывается на снижении цен на более старые модели. А это, в свою очередь, ведет к тому, что второй телевизор, а то и третий, может позволить себе практически каждая семья. Согласитесь, ведь все же удобно, когда на кухне или в своей комнате можно смотреть любимые передачи, никому при этом из членов своей семьи не мешая. И в этом случае нам обязательно понадобится антенный разветвитель.

Активный или пассивный: как сделать верный выбор?

Даже и не думайте о том, чтобы просто параллельно подсоединить к антенне пару проводов и таким образом получить еще один источник сигнала. Качество картинки в результате такой операции будет очень плохим – появится многоконтурность, снизится контрастность и т.д. Поэтому и нужно использовать антенный разветвитель, или, как его ещё в народе именуют, «краб».

Если источник сигнала хороший, что можно определить визуально, и до этого в доме был всего лишь один телевизор, то вполне подойдёт модель, собранная на базе резистивных делителей. Такой антенный разветвитель считается пассивным и, хоть и обеспечивает хорошее согласование сигнала, все же вносит в него определенное затухание, пропорциональное по силе количеству выходов. Данный тип хорошо зарекомендовал в себя в условиях крупного города или поблизости мегаполиса, где мощность трансляции достаточно высока.

Соответственно, при плохом приеме или большом количестве ресиверов будет лучше использовать антенный разветвитель активного типа. Такое устройство не только разделяет входящий телесигнал, но и усиливает его мощность.

При покупке разветвителя обращайте внимание на уровень затухания, который указывается в децибелах как на самой маркировке прибора, так и в сопутствующей инструкции. Чем меньше значение этого показателя, тем лучше

Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в диапазон частот выбранного устройства.

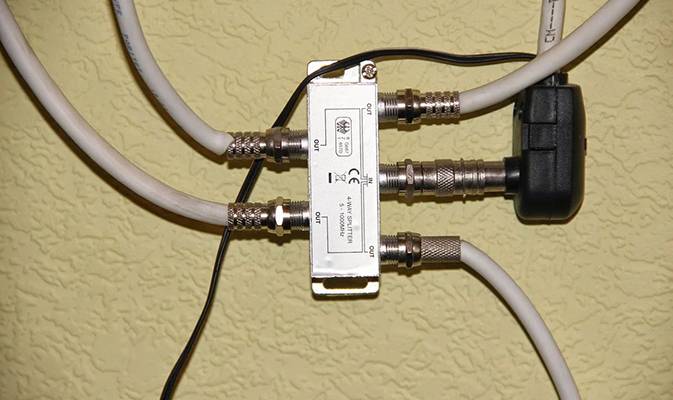

Как подключить антенный разветвитель

Все, что понадобится для подсоединения второго телевизора кроме самого устройства – это телевизионный кабель, монтажные скобы (если кабель будет крепиться к стене), острый нож, обычная рулетка и антенные штекеры (по числу дополнительных телевизоров). Вначале выбираем в квартире место, где будет размещаться антенный разветвитель. Лучше всего использовать для этого специальные гнезда, монтируемые на стене помещения. Затем отмеряем количество метров от этой точки до каждого из двух телевизоров, суммируем, прибавляем пару метров на запас и покупаем нужной длины антенный кабель. Теперь его нужно нарезать на требуемые куски, с концов которых ножом снимается наружная оболочка, а оплетка загибается наружу на неочищенную часть. После этого вместо штекера, который расположен на конце старого коаксиального кабеля, подсоединяется разветвитель для антенны, а к нему — заранее подготовленные куски кабелей ко всем телеприемникам. Затем все эти провода закрепляются неподвижно с помощью скоб или кабель-канала плинтуса. Последнее, что осталось сделать – это включить все приборы и проверить качество принимаемого сигнала.

fb.ru

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убратьF-разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Как выбрать сплиттер

Ассортимент сплиттеров для телевизора разнообразен. Устройства различаются по рабочим частотам, типу разъема, наличию поддержки интернета и другим важным характеристикам, которые нужно учитывать при выборе. Выбирая разветвитель, нужно руководствоваться такими критериями как частота каналов, количество приемников телевизионного эфира, сечение кабеля по диаметру. Обычно информация с техническими характеристиками указывается на наклейке сверху устройства.

Назначение

Основная функция сплиттера – это раздача телевизионного сигнала между несколькими потребителями без потери качества. Телевидение в доме может быть организовано разными способами – от антенны, кабеля или спутника. Это влияет на выбор частоты. Также разделители могут применяться для раздачи интернета.

Частотные характеристики каналов

Частота – основной критерий выбора сплиттера. Телевизионный сигнал от антенны либо кабеля дает эфирный сигнал частотой 5-1000 МГц. Если дома используется спутниковое ТВ, нужно устройство, работающее в полосе пропускания от 5 до 2500 МГц.

Узнать частоту можно через меню ТВ. Из полученных значений нужно определить наибольшую частоту и выбирать сплиттер таким образом, чтобы у него предельное значение было выше.

Количество ТВ-приемников

Классический антенный разветвитель способен раздавать ТВ до восьми приемников. Популярны устройства на 2, 3, 4, 6, 8 контактов. Оборудование выбирается заранее в зависимости от того, сколько телевизоров используется дома. Если же жильцы дома планируют покупать еще один телевизор, можно выбрать устройство с большим количеством выходов – качество передаваемого изображения при этом не ухудшится. Но тогда рекомендуется незадействованные выходы «заглушить» резистором, который будет поглощать излишки напряжения. Лучше выбирать резистором сопротивлением до 75 Ом.

Сечение кабеля по диаметру

От этого показателя зависит, как будет произведен монтаж. Нужно узнать сечение кабеля, чтобы подобрать соответствующий разветвитель. Когда устройство выбрано, нужно определиться со способом установки. Их несколько:

  • Винтовые сплиттеры подходят для кабелей любых диаметров. Легко устанавливаются без использования пайки.
  • Модель с резьбовым соединением. Подходит только тонким проводам. Пайка не нужна.
  • Устройства, оснащенные коаксиальным гнездом. Подсоединяется к любым кабелям через антенный штекер.
  • Сплиттеры, поддерживающие пайку. Соединение осуществляется только специалистом, который обеспечивает качественную пайку.

Дополнительные критерии

Для обеспечения качественной стабильной работы устройство может оснащаться высокочастотным трансформатором с большим сопротивлением. Подобные модели стоят дорого и способны работать только с двумя телевизионными приемникам. Для трех и более телевизоров выбираются разветвители, оснащенные последовательно установленными резисторами.

Учитывается уровень затухания. Этот параметр указывается на наклейке с характеристиками. Следует выбирать изделие с меньшим значением. Внешний вид учитывается при наружном монтаже, когда сплиттер будет виден. Габариты нужно учесть для монтажа в специальный короб с кабелями.

Способ крепления. Разветвитель может остаться висеть на проводах, но это не самый надежный способ. Риск повреждения или случайного снятия тогда повышается, поэтому специалисты советуют его фиксировать на поверхности. Тогда выбирается модель, оснащенная отверстиями для крепежей.

Также выбирая сплиттер, важно его не перепутать с другими видами антенных устройств, например, с ответвителями. Они выполняют разные функции, следовательно, выбираются по разным показателям

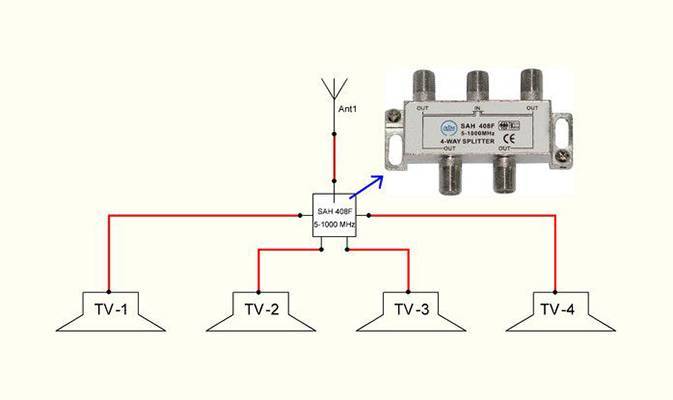

Как подключить телевизионный сплиттер к 4 телевизорам

Схема подключения сплиттера с усилителем на 4 телевизора выглядит следующим образом:

  1. Для начала выбрать наиболее подходящее место для делителя, после чего зафиксировать его на рабочей поверхности.
  2. Далее – снять заглушки с каждого разъема, куда будут подсоединяться кабели, ведущие к ТВ-приемникам.
  3. Коаксиальные кабели также подключить к самим телевизорам.
  4. Последний шаг – подключение общего провода, который входит в квартиру от антенны.
Популярные статьи  Система TN-S: определение, особенности, примеры выполнения

На этом процедура монтажа будет завершена, на нее уходит от 10 до 15 минут.

Антенный разветвитель — назначение и основные различия

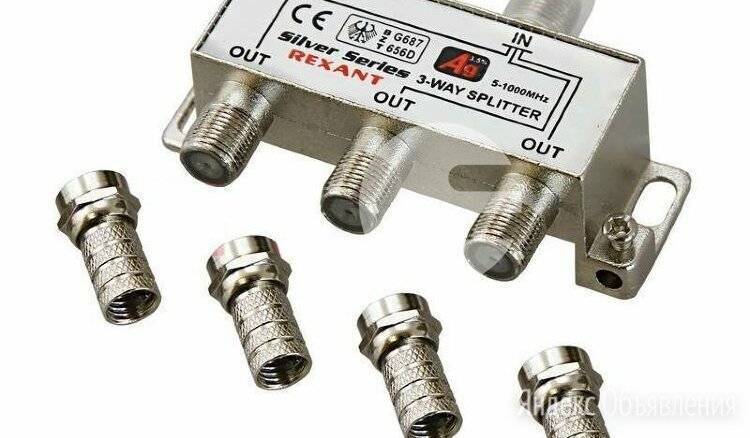

Подключение может зависеть и от вида сплиттера:

  1. С зажимом винтового типа. Не требуется пайка, подходит для любых типов кабелей.
  2. С резьбовыми соединениями. Тоже не нужна пайка, но применяется исключительно для проводов с малым диаметром.
  3. С коаксиальными гнездами. Подходит для подсоединения любых кабелей, к которым монтированы стандартные антенные штекеры.
  4. Делители, для которых требуется пайка.

Бывает, что после подключения еще одного ТВ-приемника качество изображения на других телевизорах может упасть. В подобной ситуации есть два решения. Первое предполагает использовать активную антенну, например, польскую конструкцию. Второй вариант – покупка нового сплиттера с усилителем.

Антенный разветвитель — назначение и основные различия

Существует несколько способов, с помощью которых можно повысить уровень сигнала. Если при передаче нагрузки на делитель наблюдаются высокие показатели, на входе в разветвитель можно установить один промежуточный модуль для усиления. В случае с возможной перезагрузкой рекомендуется на каждый выход установить раздельный активный компонент. Еще один вариант – установить один усилитель на входе, а на выходах поставить отдельные активные модули.

Как выбрать сплиттер

Наибольшей популярностью пользуются такие бренды, как Lans, Sat, Alda, Rexant, Hama, Premier и пр. По сравнению с китайскими или самодельными изделиями, они позволяют получить на выходе высокий уровень сигнала. Если изучить рейтинг самых лучших сплиттеров, то в него войдут следующие виды приборов:

  1. RTM тип SAH 204F. Используется на два направления. Уровень развязки составляет 28 дБ, на проход допустимы потери до 3,6 дБ.
  2. TLC тип SAH 306F. Максимальное количество направлений – 3. Развязка составляет 28 дБ, на проход могут наблюдаться потери до 5,8 дБ.
  3. Tbtec тип HST 0408/F. Представляет собой приспособление на 4 направления с развязкой в 32 дБ и потерями до 7,2 дБ.

«>

Какие антенные разветвители лучше? При выборе необходимо руководствоваться следующими параметрами:

  • частотные характеристики доступных каналов;
  • количество ТВ-приемников, которые необходимо внедрить в одну сеть;
  • тип сечения проводов по диаметру.

Чтобы после покупки изделия в процессе эксплуатации не возникло проблем, необходимо подобрать качественный и надежный сплиттер. План действий при выборе разветвителя должен выглядеть следующим образом:

  1. Следует открыть меню телевизора и узнать частотные характеристики принимаемых каналов. Потребуется сравнить канал с самой высокой частотой и верхнюю границу диапазона сплиттера. Если у последнего она выше, значит, устройство подойдет как нельзя лучше.

«>

  1. Подсчитывая количество ТВ-приемников, стоит подумать и о перспективах. Число выходов на делителе должно превышать количество домашней техники.
  2. Важным параметром считается уровень затухания краба. Данное значение можно увидеть на корпусе прибора. Чем ниже оно будет, тем лучше.
  3. Внешний облик и размеры также имеют большое значение. Если его необходимо поместить в специальный короб для проводов, рекомендуется подобрать изделие небольшого размера.
  4. Если для устройства предусмотрены крепежные отверстия, его можно монтировать на любой поверхности.
  5. В конце – определить способы подключения. В первую очередь стоит ориентироваться на тип подсоединяемых кабелей, а также на наличие возможности выполнить пайку.

«>

Как сделать телевизионный краб из подручного материала

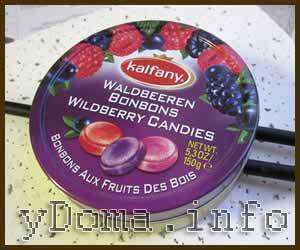

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Антенный разветвитель — назначение и основные различия

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Антенный разветвитель — назначение и основные различия

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

Антенный разветвитель — назначение и основные различия

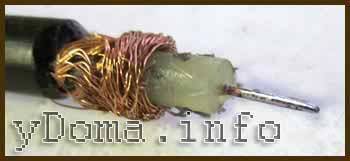

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель

Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой

Антенный разветвитель — назначение и основные различия

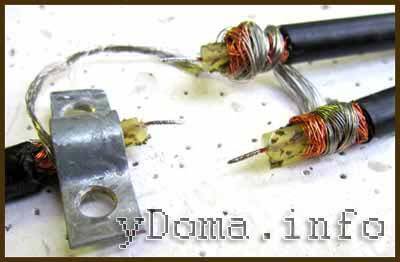

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Антенный разветвитель — назначение и основные различия

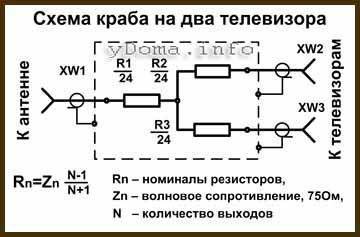

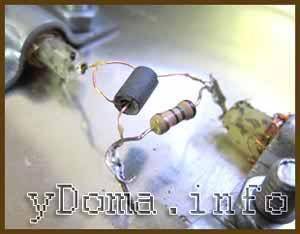

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Антенный разветвитель — назначение и основные различия

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

  Онлайн калькулятор для расчета величины резисторов краба
  Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Антенный разветвитель — назначение и основные различия

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Антенный разветвитель — назначение и основные различия

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Антенный разветвитель — назначение и основные различия

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Популярные статьи  Что такое реактивная мощность и как её рассчитать?

Антенный разветвитель — назначение и основные различия

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

Антенный разветвитель — назначение и основные различия

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Антенный разветвитель — назначение и основные различия

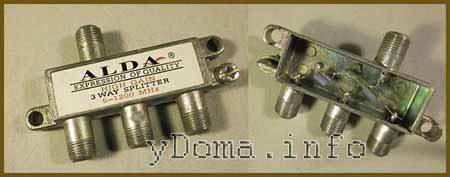

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как правильно подобрать лучший сплиттер для ТВ

На этикетке, наклеенной на корпус, указаны важные параметры, на которые стоит ориентироваться, чтобы выбрать наиболее подходящее устройство:

  • полоса пропускания. Обозначает диапазон частот, с которыми может работать разделитель. Частота стандартных ТВ каналов разнится от 5 до 1000 МГц, при использовании спутниковой тарелки верхняя граница возрастает до 2500 МГц;
  • количество выходных штекеров. Обыкновенный разветвитель сигнала может иметь от 2 до 8 выходов. Нужно покупать устройство в зависимости от того, на сколько приемников требуется разделить сигнал. Но можно выбирать и с запасом, если планируется расширение домашней телевизионной сети. На силе сигнала это не скажется;
  • уровень затухания. Определяет понижение мощности. Чем параметр ниже, тем устройство качественней, так как сила сигнала, поступающего к электронике, сохраняется лучше. Особенно этот параметр важен при количестве выходов от 3 и выше. Указывается в децибелах;
  • наличие высокочастотного усилителя. Присутствует в активных разделителях. Проходя через такие устройства, сигнал не затухает, а даже увеличивает свою мощность. Главный минус активного разветвителя — использование только при разделении одного поступающего сигнала на 2. Также такое устройство значительно дороже своих пассивных аналогов.

На корпусе указана важная информацияВажно! Если используется спутниковое телевидение, то необходимо выбирать сплиттер с полосой пропускания 5-2500 МГц, а не 5-1000, так как второй вариант не охватывает частоты спутникового ТВ. Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее

Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества)

Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее. Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества).

Вам это будет интересно Особенности электрических проводов и кабелей

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Антенный разветвитель — назначение и основные различияОтметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Антенный разветвитель — назначение и основные различияНаружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Антенный разветвитель — назначение и основные различияКоэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

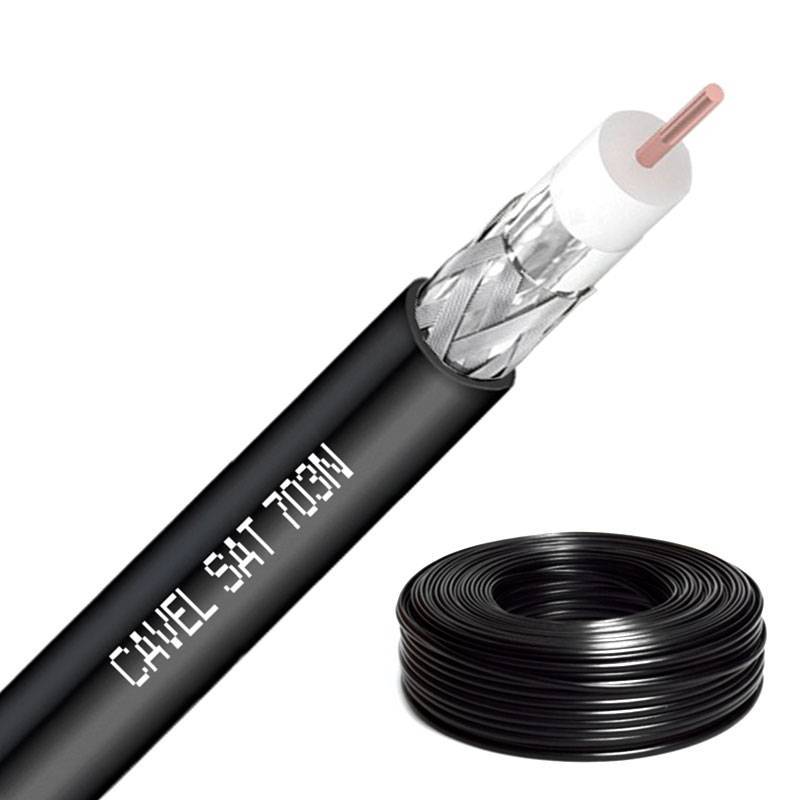

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Популярные статьи  Провод ПВ3: технические характеристики, конструкция, применение

Антенный разветвитель — назначение и основные различияБлагодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Какой сплиттер лучше

Раздача телевизионного сигнала при наличии нескольких телевизоров в доме невозможна без сплиттера. Это специальное небольшое устройство, которое разделяет сигнал от телевизионного кабеля на несколько без потери качества. Сплиттер подходит для антенных, кабельных, цифровых, спутниковых ТВ, а также раздачи интернета

Чтобы изображение передавалось стабильно, без потерь качества и на нужной частоте, нужно уделить особое внимание выбору антенного разделителя. Ассортимент устройств широк, поэтому мы изучили актуальные предложения, чтобы составить свой рейтинг лучших сплиттеров

В него попали:

  • Бюджетный простой в применении вариант Belsis BL1042 для трех приемников кабельного либо спутникового сигнала, а также интернета;
  • Для раздачи интернета лучшим выбором станет Vention RJ45 F / 2хRJ45 F 8p8c, передающий стабильный сигнал без потери скорости.

Каждый номинант получил положительные отзывы реальных пользователей, а также советовался экспертами.

Конструкция коаксиального кабеля

Хотя коаксиальный кабель может отличаться от по материалу проводника и качеству изоляции, все типы имеют приблизительно одну конструкцию:

  1. Изоляция из ПВХ. Она устойчива к воздействию ультрафиолета и защищает экранирующий слой и проводник от механических воздействий. Может быть черного или белого цвета. Раньше кабель черного цвета предназначался для укладки за окном, а белый внутри дома. Однако сейчас производители ушли от такой маркировки и теперь изоляция практически каждого кабеля любого цвета может выдерживать факторы внешней среды.
  2. Экран из оплетки. Оплетка может изготавливаться из алюминиевых или медных проводков. Толщина каждого проводка обычно не превышает 0,12 – 0,16 мм2.
  3. Экран из фольги. Наряду с оплеткой защищает проходящий внутри провода сигнал от наружных помех. Бывает одинарной или двойной.
  4. Полиуретановый диэлектрик.
  5. Проводник. Проводник может быть изготовлен из чистой меди или омедненной стали. Первый дороже и обычно применяется для спутникового ТВ (хотя и для других тоже подходит), а второй дешевле, и его можно использовать для цифрового и эфирного телевещания.

Характеристики

При подборе любого оборудования нужно исходить как из характеристик, так и индивидуальных особенностей его монтажа в конкретной ситуации. Не стали исключением и антенные разветвители. Как выбрать правильный по своим параметрам делитель?

Характеристики антенного разветвителя:

Полоса пропускания . Показывает передаваемый делителем частотный диапазон. Для эфирного ТВ рабочая частота делителя должна быть в пределах 5-1000 MHz, для спутникового — от 5 до 2500 MHz. Спутниковый разветвитель можно использовать для передачи эфирного цифрового и аналогового сигнала.

Количество выходов. Антенный разветвитель может включать их до восьми. Подберите оборудование исходя из количества подключаемых телевизоров. Можно подключить разветвитель с большим количеством выходов для возможности расширения телевизионной сети.

Уровень затухания. Важный показатель, определяющий величину снижения мощности проходящего сигнала. Чем меньше этот показатель, тем незначительнее будут потери на выходе.

Наличие ВЧ-усилителя. Антенный разветвитель с встроенным ВЧ-усилителем называется активным. Такой делитель способен не только сохранить мощность входящего сигнала, но и повысить ее. Стоит учесть необходимость подключения питания для активного делителя.

Если вы намереваетесь разделить сигнал на два телевизора, достаточно приобрести пассивный разветвитель с двумя выходами и хороший ТВ-кабель. Затухание составит 3-3,5 dB на каждом выходе, что не окажет существенного воздействия на качество.

Если в планах разделение сигнала на три и более телевизора, то для подбора усилителя необходимо составить схему разводки таким образом, чтобы на входе в каждый телевизор был одинаковый уровень сигнала. Обязательно следует учитывать уровень затухания не только в делителе, но и в кабеле. Использование активного усилителя в таком случае гарантирует уменьшение потерь от разделения, длины и качества используемого кабеля.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

  • выбор места размещения сплиттера и закрепление его в нем;
  • снятие заглушек с использующихся разъемов;
  • разделка и подсоединение ТВ кабеля.

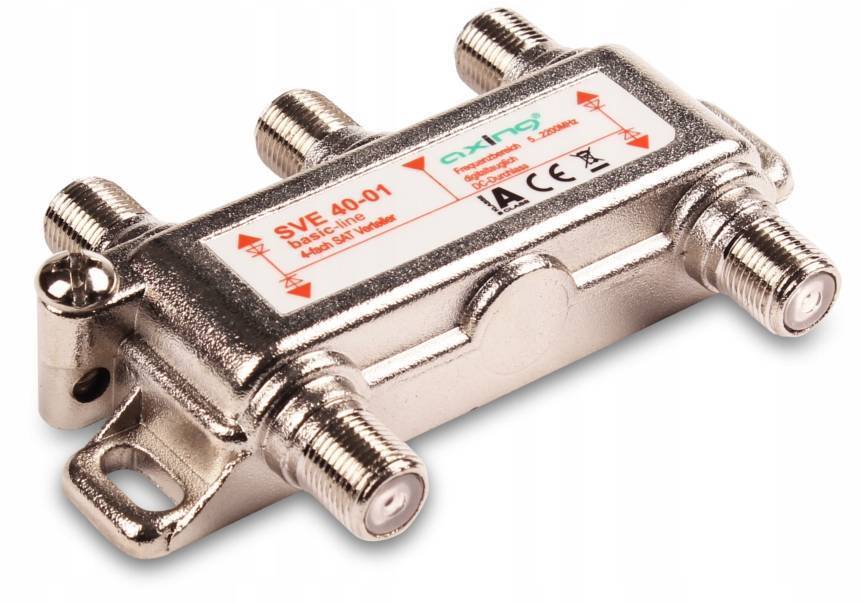

Разновидности устройств

Антенные делители телевизионного сигнала бывают разных видов, но все они выполняют одну задачу. Входной разъём, обозначенный латинскими буквами IN, предназначен для подключения телевизионного кабеля, по которому передаётся сигнал либо от внешней антенны, установленной на крыше высотного дома, либо от кабеля системы кабельного телевидения, проложенной в доме. Другие разъёмы этого устройства обозначаются латинскими буквами OUT. К ним необходимо подключить антенные кабели всех телевизоров квартиры.

Какой же сплиттер телевизионный лучше? При приобретении ТВ-сплиттера необходимо учитывать общее количество телевизионных приёмников, с которыми будет работать это устройство. Если в будущем количество потребителей может увеличиться, это надо учесть, чтобы выбрать ТВ разветвитель, который ещё называют крабом, с количеством выходов с запасом. Разветвитель антенный на два телевизора в настоящее время пользуется наибольшим спросом у покупателей.

При необходимости организации телевизионной сети в многоквартирном доме применяются ответвители (ТАП). Они отличаются от ТВ-сплиттеров наличием проходного разъёма.

Рекомендации по выбору

Если вы намереваетесь разделить сигнал на два телевизора, достаточно приобрести пассивный разветвитель с двумя выходами и хороший ТВ-кабель. Затухание составит 3-3,5 dB на каждом выходе, что не окажет существенного воздействия на качество.

Антенный разветвитель — назначение и основные различия

Если в планах разделение сигнала на три и более телевизора, то для подбора усилителя необходимо составить схему разводки таким образом, чтобы на входе в каждый телевизор был одинаковый уровень сигнала. Обязательно следует учитывать уровень затухания не только в делителе, но и в кабеле. Использование активного усилителя в таком случае гарантирует уменьшение потерь от разделения, длины и качества используемого кабеля.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
